Разборное устройство, адаптированное для герметизации торца полой панели, имеющей ячеистую структуру

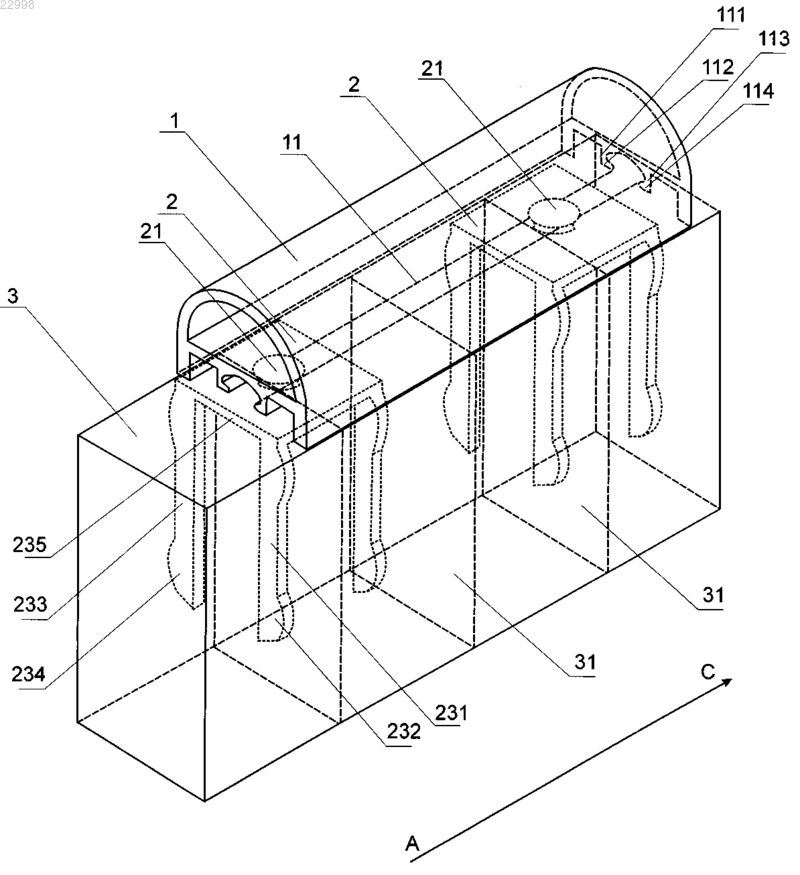

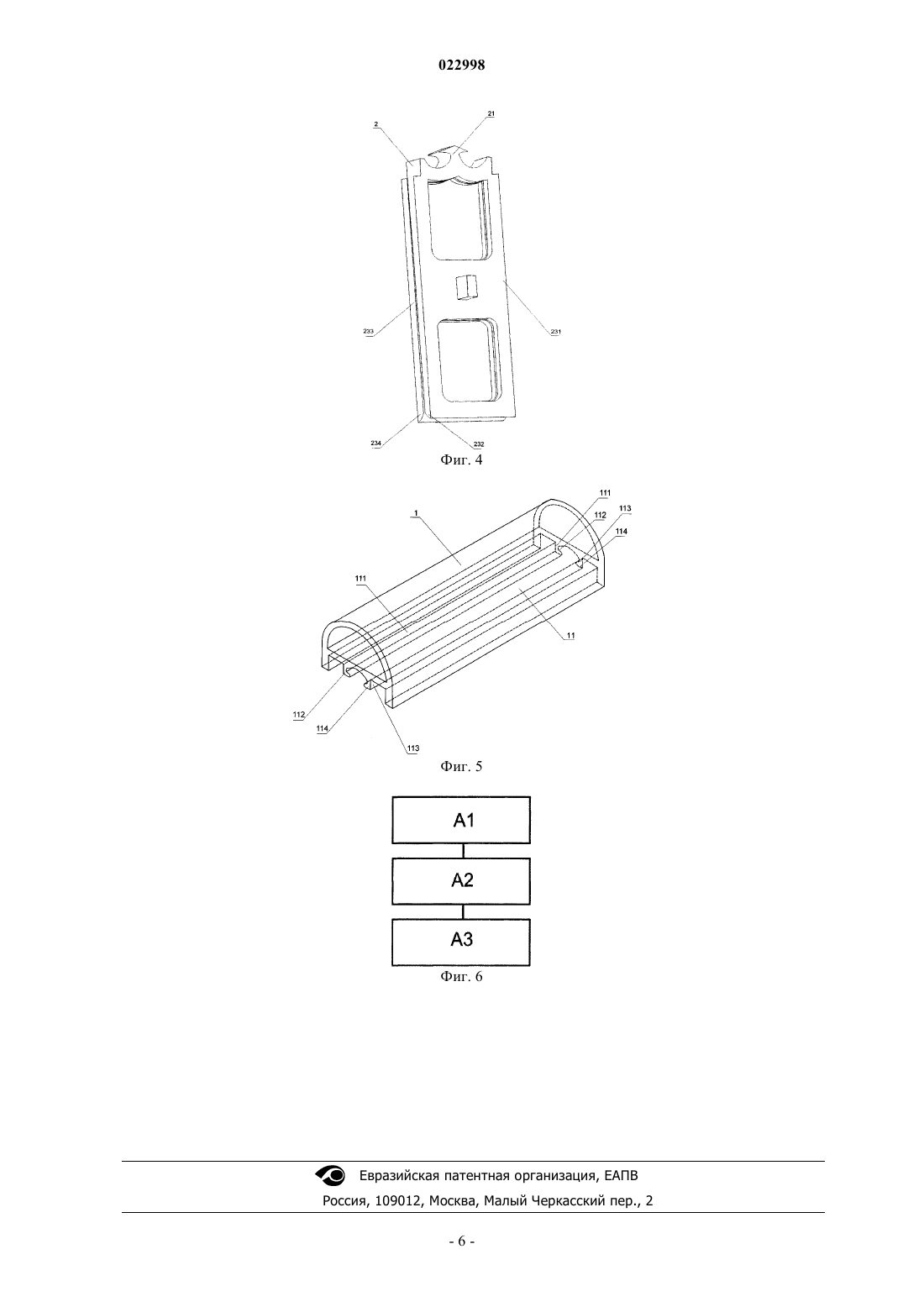

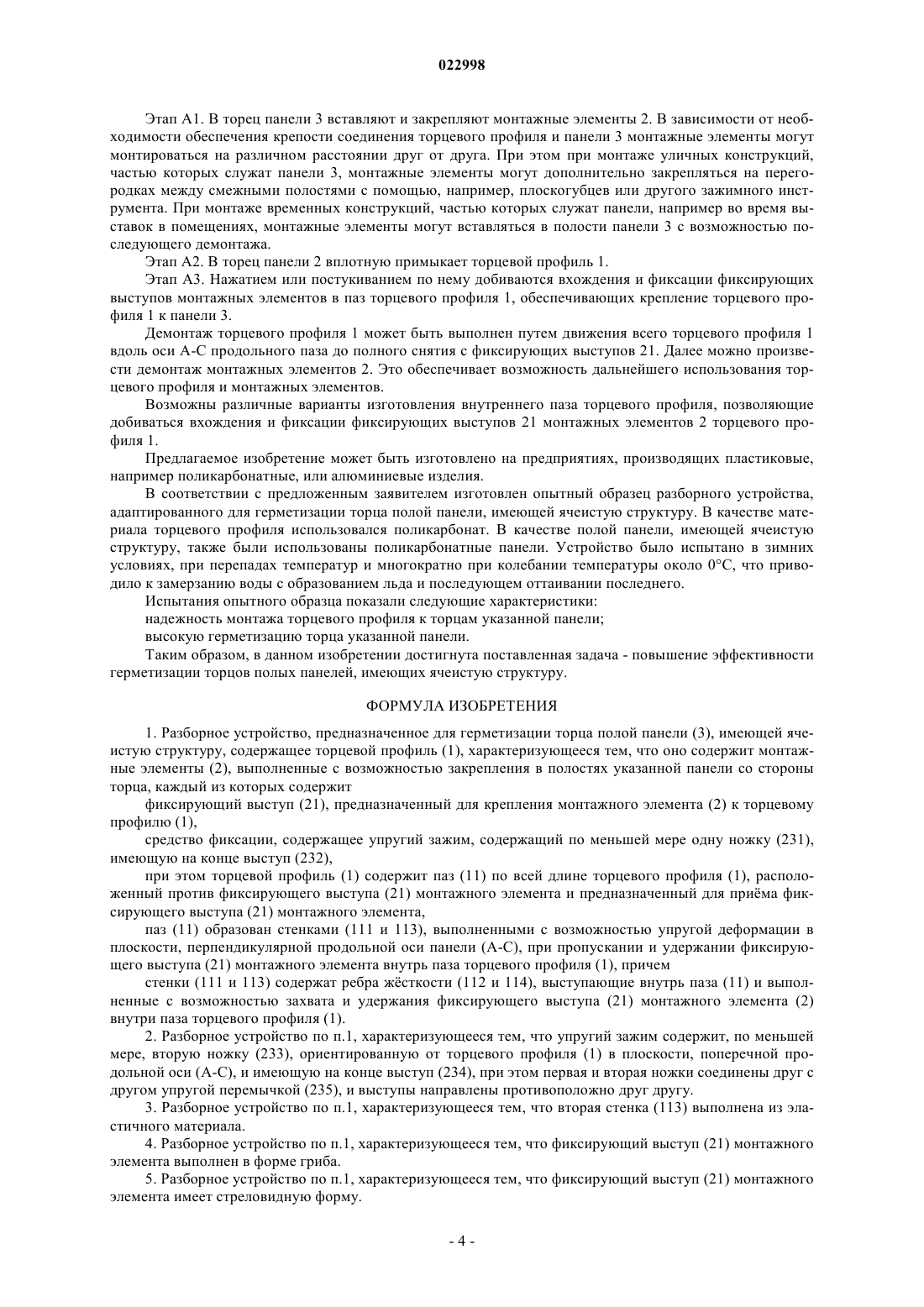

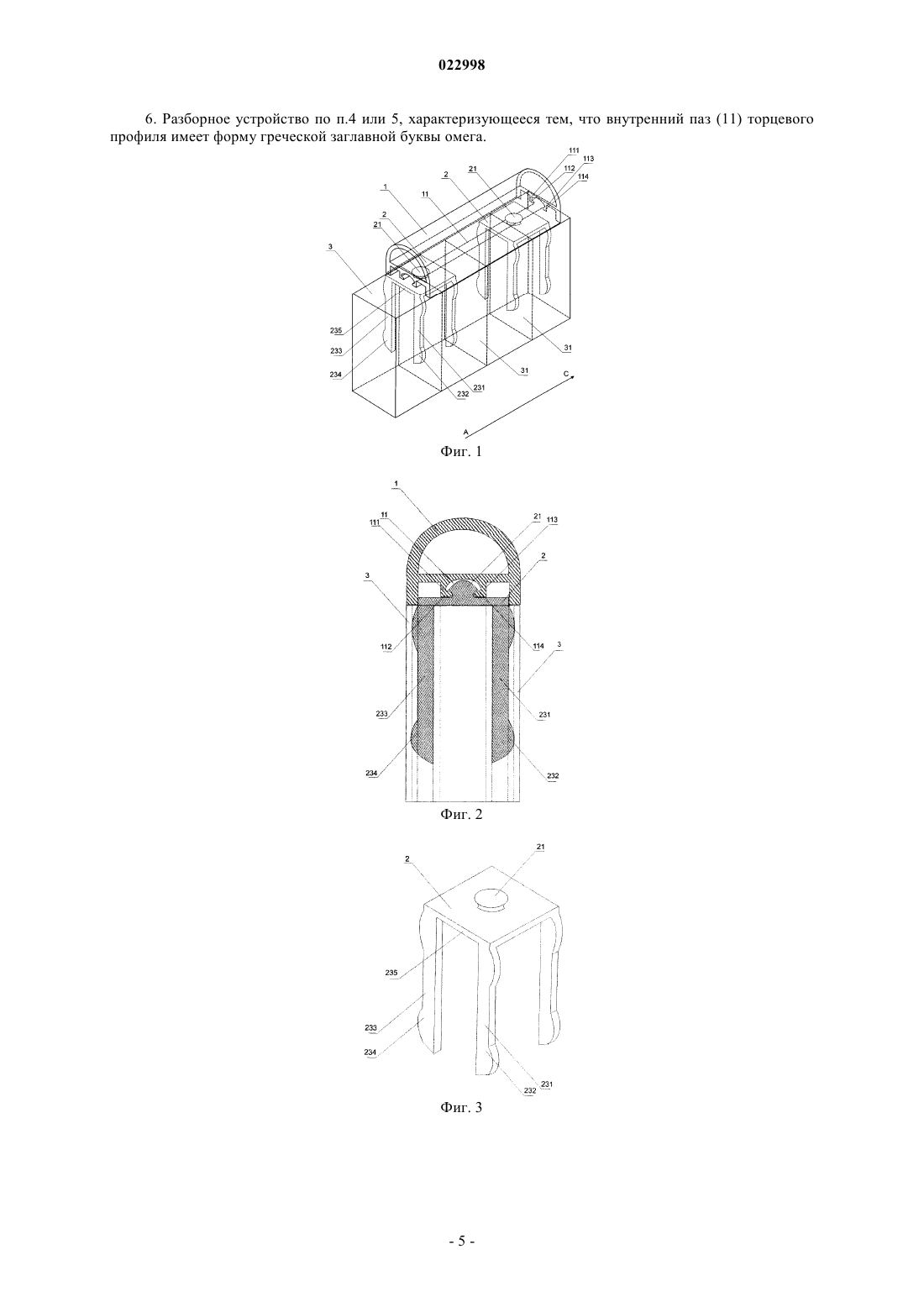

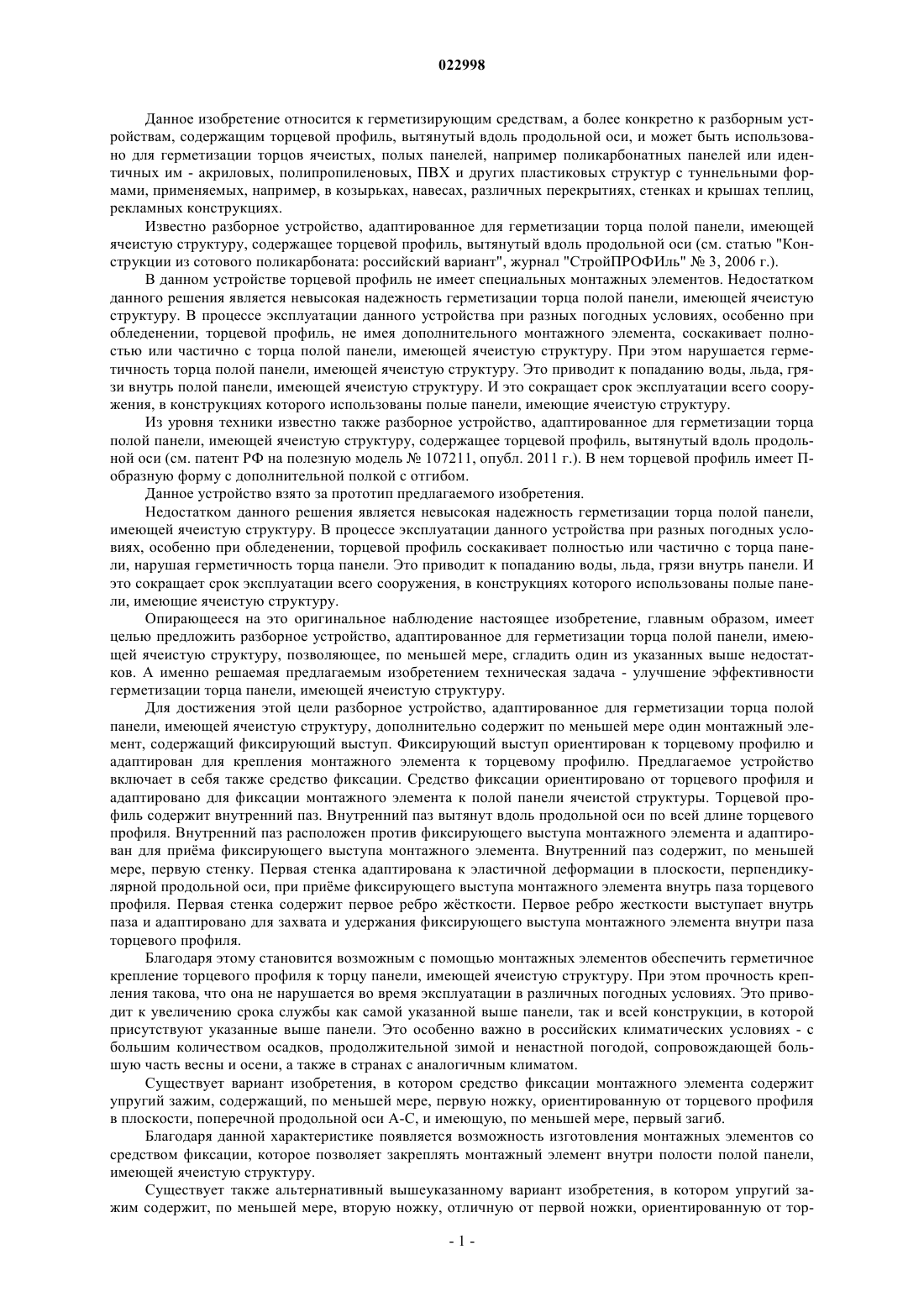

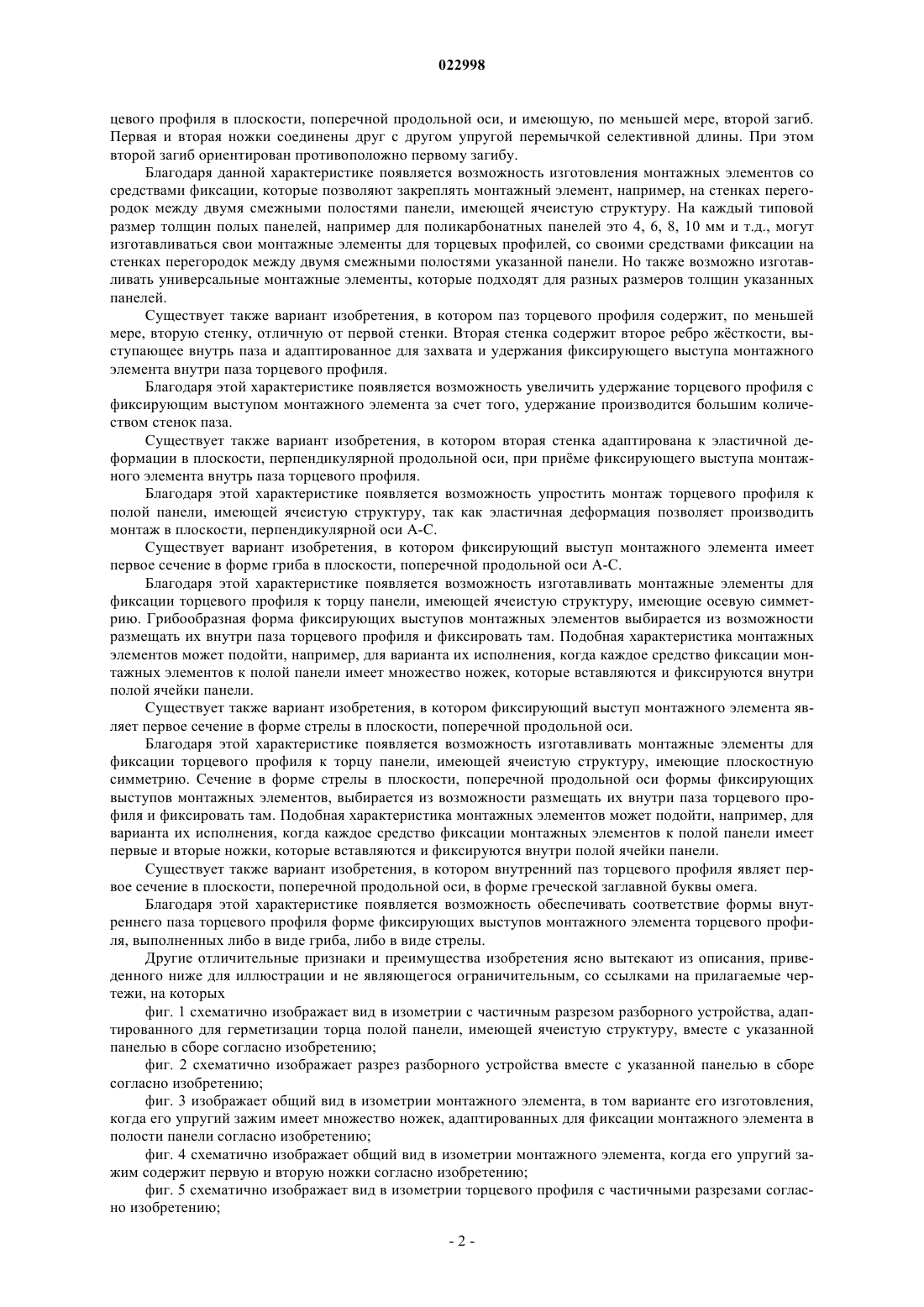

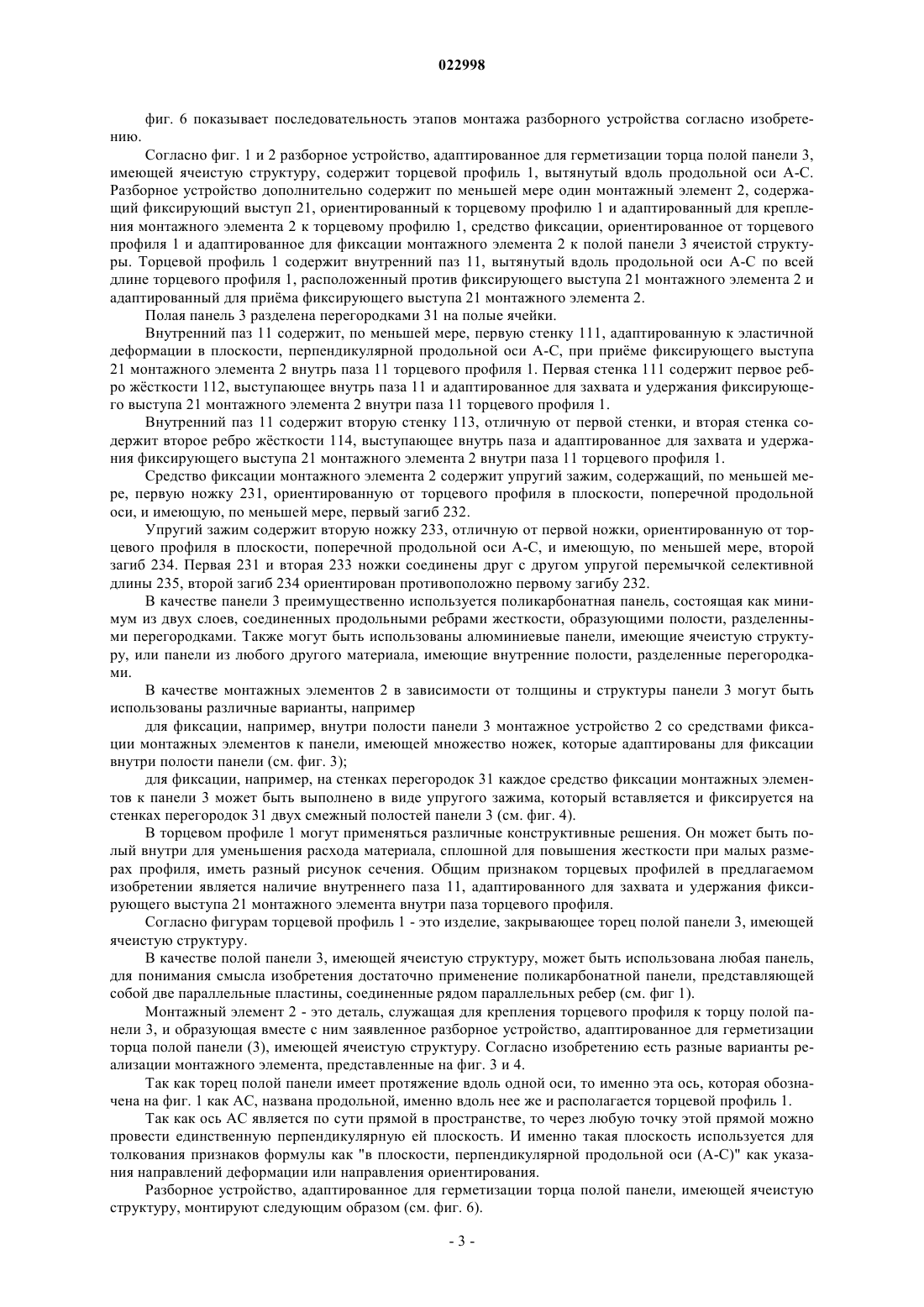

РАЗБОРНОЕ УСТРОЙСТВО, АДАПТИРОВАННОЕ ДЛЯ ГЕРМЕТИЗАЦИИ ТОРЦА ПОЛОЙ ПАНЕЛИ, ИМЕЮЩЕЙ ЯЧЕИСТУЮ СТРУКТУРУ Данное изобретение относится к герметизирующим средствам, а более конкретно к разборным устройствам, содержащим торцевой профиль, вытянутый вдоль продольной оси, и может быть использовано для герметизации торцов сотовых, ячеистых, пустотелых панелей, например поликарбонатных панелей или идентичных им. Сущность изобретения заключается в том, что предлагаемое разборное устройство дополнительно содержит монтажный элемент, содержащий фиксирующий выступ, адаптированный для крепления монтажного элемента к торцевому профилю, и средство фиксации, а торцевой профиль содержит внутренний паз, вытянутый вдоль продольной оси по всей длине торцевого профиля. Изобретение позволяет улучшить герметизацию торца полой панели. Данное изобретение относится к герметизирующим средствам, а более конкретно к разборным устройствам, содержащим торцевой профиль, вытянутый вдоль продольной оси, и может быть использовано для герметизации торцов ячеистых, полых панелей, например поликарбонатных панелей или идентичных им - акриловых, полипропиленовых, ПВХ и других пластиковых структур с туннельными формами, применяемых, например, в козырьках, навесах, различных перекрытиях, стенках и крышах теплиц,рекламных конструкциях. Известно разборное устройство, адаптированное для герметизации торца полой панели, имеющей ячеистую структуру, содержащее торцевой профиль, вытянутый вдоль продольной оси (см. статью "Конструкции из сотового поликарбоната: российский вариант", журнал "СтройПРОФИль"3, 2006 г.). В данном устройстве торцевой профиль не имеет специальных монтажных элементов. Недостатком данного решения является невысокая надежность герметизации торца полой панели, имеющей ячеистую структуру. В процессе эксплуатации данного устройства при разных погодных условиях, особенно при обледенении, торцевой профиль, не имея дополнительного монтажного элемента, соскакивает полностью или частично с торца полой панели, имеющей ячеистую структуру. При этом нарушается герметичность торца полой панели, имеющей ячеистую структуру. Это приводит к попаданию воды, льда, грязи внутрь полой панели, имеющей ячеистую структуру. И это сокращает срок эксплуатации всего сооружения, в конструкциях которого использованы полые панели, имеющие ячеистую структуру. Из уровня техники известно также разборное устройство, адаптированное для герметизации торца полой панели, имеющей ячеистую структуру, содержащее торцевой профиль, вытянутый вдоль продольной оси (см. патент РФ на полезную модель 107211, опубл. 2011 г.). В нем торцевой профиль имеет Побразную форму с дополнительной полкой с отгибом. Данное устройство взято за прототип предлагаемого изобретения. Недостатком данного решения является невысокая надежность герметизации торца полой панели,имеющей ячеистую структуру. В процессе эксплуатации данного устройства при разных погодных условиях, особенно при обледенении, торцевой профиль соскакивает полностью или частично с торца панели, нарушая герметичность торца панели. Это приводит к попаданию воды, льда, грязи внутрь панели. И это сокращает срок эксплуатации всего сооружения, в конструкциях которого использованы полые панели, имеющие ячеистую структуру. Опирающееся на это оригинальное наблюдение настоящее изобретение, главным образом, имеет целью предложить разборное устройство, адаптированное для герметизации торца полой панели, имеющей ячеистую структуру, позволяющее, по меньшей мере, сгладить один из указанных выше недостатков. А именно решаемая предлагаемым изобретением техническая задача - улучшение эффективности герметизации торца панели, имеющей ячеистую структуру. Для достижения этой цели разборное устройство, адаптированное для герметизации торца полой панели, имеющей ячеистую структуру, дополнительно содержит по меньшей мере один монтажный элемент, содержащий фиксирующий выступ. Фиксирующий выступ ориентирован к торцевому профилю и адаптирован для крепления монтажного элемента к торцевому профилю. Предлагаемое устройство включает в себя также средство фиксации. Средство фиксации ориентировано от торцевого профиля и адаптировано для фиксации монтажного элемента к полой панели ячеистой структуры. Торцевой профиль содержит внутренний паз. Внутренний паз вытянут вдоль продольной оси по всей длине торцевого профиля. Внутренний паз расположен против фиксирующего выступа монтажного элемента и адаптирован для прима фиксирующего выступа монтажного элемента. Внутренний паз содержит, по меньшей мере, первую стенку. Первая стенка адаптирована к эластичной деформации в плоскости, перпендикулярной продольной оси, при приме фиксирующего выступа монтажного элемента внутрь паза торцевого профиля. Первая стенка содержит первое ребро жсткости. Первое ребро жесткости выступает внутрь паза и адаптировано для захвата и удержания фиксирующего выступа монтажного элемента внутри паза торцевого профиля. Благодаря этому становится возможным с помощью монтажных элементов обеспечить герметичное крепление торцевого профиля к торцу панели, имеющей ячеистую структуру. При этом прочность крепления такова, что она не нарушается во время эксплуатации в различных погодных условиях. Это приводит к увеличению срока службы как самой указанной выше панели, так и всей конструкции, в которой присутствуют указанные выше панели. Это особенно важно в российских климатических условиях - с большим количеством осадков, продолжительной зимой и ненастной погодой, сопровождающей большую часть весны и осени, а также в странах с аналогичным климатом. Существует вариант изобретения, в котором средство фиксации монтажного элемента содержит упругий зажим, содержащий, по меньшей мере, первую ножку, ориентированную от торцевого профиля в плоскости, поперечной продольной оси А-С, и имеющую, по меньшей мере, первый загиб. Благодаря данной характеристике появляется возможность изготовления монтажных элементов со средством фиксации, которое позволяет закреплять монтажный элемент внутри полости полой панели,имеющей ячеистую структуру. Существует также альтернативный вышеуказанному вариант изобретения, в котором упругий зажим содержит, по меньшей мере, вторую ножку, отличную от первой ножки, ориентированную от тор-1 022998 цевого профиля в плоскости, поперечной продольной оси, и имеющую, по меньшей мере, второй загиб. Первая и вторая ножки соединены друг с другом упругой перемычкой селективной длины. При этом второй загиб ориентирован противоположно первому загибу. Благодаря данной характеристике появляется возможность изготовления монтажных элементов со средствами фиксации, которые позволяют закреплять монтажный элемент, например, на стенках перегородок между двумя смежными полостями панели, имеющей ячеистую структуру. На каждый типовой размер толщин полых панелей, например для поликарбонатных панелей это 4, 6, 8, 10 мм и т.д., могут изготавливаться свои монтажные элементы для торцевых профилей, со своими средствами фиксации на стенках перегородок между двумя смежными полостями указанной панели. Но также возможно изготавливать универсальные монтажные элементы, которые подходят для разных размеров толщин указанных панелей. Существует также вариант изобретения, в котором паз торцевого профиля содержит, по меньшей мере, вторую стенку, отличную от первой стенки. Вторая стенка содержит второе ребро жсткости, выступающее внутрь паза и адаптированное для захвата и удержания фиксирующего выступа монтажного элемента внутри паза торцевого профиля. Благодаря этой характеристике появляется возможность увеличить удержание торцевого профиля с фиксирующим выступом монтажного элемента за счет того, удержание производится большим количеством стенок паза. Существует также вариант изобретения, в котором вторая стенка адаптирована к эластичной деформации в плоскости, перпендикулярной продольной оси, при приме фиксирующего выступа монтажного элемента внутрь паза торцевого профиля. Благодаря этой характеристике появляется возможность упростить монтаж торцевого профиля к полой панели, имеющей ячеистую структуру, так как эластичная деформация позволяет производить монтаж в плоскости, перпендикулярной оси А-С. Существует вариант изобретения, в котором фиксирующий выступ монтажного элемента имеет первое сечение в форме гриба в плоскости, поперечной продольной оси А-С. Благодаря этой характеристике появляется возможность изготавливать монтажные элементы для фиксации торцевого профиля к торцу панели, имеющей ячеистую структуру, имеющие осевую симметрию. Грибообразная форма фиксирующих выступов монтажных элементов выбирается из возможности размещать их внутри паза торцевого профиля и фиксировать там. Подобная характеристика монтажных элементов может подойти, например, для варианта их исполнения, когда каждое средство фиксации монтажных элементов к полой панели имеет множество ножек, которые вставляются и фиксируются внутри полой ячейки панели. Существует также вариант изобретения, в котором фиксирующий выступ монтажного элемента являет первое сечение в форме стрелы в плоскости, поперечной продольной оси. Благодаря этой характеристике появляется возможность изготавливать монтажные элементы для фиксации торцевого профиля к торцу панели, имеющей ячеистую структуру, имеющие плоскостную симметрию. Сечение в форме стрелы в плоскости, поперечной продольной оси формы фиксирующих выступов монтажных элементов, выбирается из возможности размещать их внутри паза торцевого профиля и фиксировать там. Подобная характеристика монтажных элементов может подойти, например, для варианта их исполнения, когда каждое средство фиксации монтажных элементов к полой панели имеет первые и вторые ножки, которые вставляются и фиксируются внутри полой ячейки панели. Существует также вариант изобретения, в котором внутренний паз торцевого профиля являет первое сечение в плоскости, поперечной продольной оси, в форме греческой заглавной буквы омега. Благодаря этой характеристике появляется возможность обеспечивать соответствие формы внутреннего паза торцевого профиля форме фиксирующих выступов монтажного элемента торцевого профиля, выполненных либо в виде гриба, либо в виде стрелы. Другие отличительные признаки и преимущества изобретения ясно вытекают из описания, приведенного ниже для иллюстрации и не являющегося ограничительным, со ссылками на прилагаемые чертежи, на которых фиг. 1 схематично изображает вид в изометрии с частичным разрезом разборного устройства, адаптированного для герметизации торца полой панели, имеющей ячеистую структуру, вместе с указанной панелью в сборе согласно изобретению; фиг. 2 схематично изображает разрез разборного устройства вместе с указанной панелью в сборе согласно изобретению; фиг. 3 изображает общий вид в изометрии монтажного элемента, в том варианте его изготовления,когда его упругий зажим имеет множество ножек, адаптированных для фиксации монтажного элемента в полости панели согласно изобретению; фиг. 4 схематично изображает общий вид в изометрии монтажного элемента, когда его упругий зажим содержит первую и вторую ножки согласно изобретению; фиг. 5 схематично изображает вид в изометрии торцевого профиля с частичными разрезами согласно изобретению; фиг. 6 показывает последовательность этапов монтажа разборного устройства согласно изобретению. Согласно фиг. 1 и 2 разборное устройство, адаптированное для герметизации торца полой панели 3,имеющей ячеистую структуру, содержит торцевой профиль 1, вытянутый вдоль продольной оси А-С. Разборное устройство дополнительно содержит по меньшей мере один монтажный элемент 2, содержащий фиксирующий выступ 21, ориентированный к торцевому профилю 1 и адаптированный для крепления монтажного элемента 2 к торцевому профилю 1, средство фиксации, ориентированное от торцевого профиля 1 и адаптированное для фиксации монтажного элемента 2 к полой панели 3 ячеистой структуры. Торцевой профиль 1 содержит внутренний паз 11, вытянутый вдоль продольной оси А-С по всей длине торцевого профиля 1, расположенный против фиксирующего выступа 21 монтажного элемента 2 и адаптированный для прима фиксирующего выступа 21 монтажного элемента 2. Полая панель 3 разделена перегородками 31 на полые ячейки. Внутренний паз 11 содержит, по меньшей мере, первую стенку 111, адаптированную к эластичной деформации в плоскости, перпендикулярной продольной оси А-С, при приме фиксирующего выступа 21 монтажного элемента 2 внутрь паза 11 торцевого профиля 1. Первая стенка 111 содержит первое ребро жсткости 112, выступающее внутрь паза 11 и адаптированное для захвата и удержания фиксирующего выступа 21 монтажного элемента 2 внутри паза 11 торцевого профиля 1. Внутренний паз 11 содержит вторую стенку 113, отличную от первой стенки, и вторая стенка содержит второе ребро жсткости 114, выступающее внутрь паза и адаптированное для захвата и удержания фиксирующего выступа 21 монтажного элемента 2 внутри паза 11 торцевого профиля 1. Средство фиксации монтажного элемента 2 содержит упругий зажим, содержащий, по меньшей мере, первую ножку 231, ориентированную от торцевого профиля в плоскости, поперечной продольной оси, и имеющую, по меньшей мере, первый загиб 232. Упругий зажим содержит вторую ножку 233, отличную от первой ножки, ориентированную от торцевого профиля в плоскости, поперечной продольной оси А-С, и имеющую, по меньшей мере, второй загиб 234. Первая 231 и вторая 233 ножки соединены друг с другом упругой перемычкой селективной длины 235, второй загиб 234 ориентирован противоположно первому загибу 232. В качестве панели 3 преимущественно используется поликарбонатная панель, состоящая как минимум из двух слоев, соединенных продольными ребрами жесткости, образующими полости, разделенными перегородками. Также могут быть использованы алюминиевые панели, имеющие ячеистую структуру, или панели из любого другого материала, имеющие внутренние полости, разделенные перегородками. В качестве монтажных элементов 2 в зависимости от толщины и структуры панели 3 могут быть использованы различные варианты, например для фиксации, например, внутри полости панели 3 монтажное устройство 2 со средствами фиксации монтажных элементов к панели, имеющей множество ножек, которые адаптированы для фиксации внутри полости панели (см. фиг. 3); для фиксации, например, на стенках перегородок 31 каждое средство фиксации монтажных элементов к панели 3 может быть выполнено в виде упругого зажима, который вставляется и фиксируется на стенках перегородок 31 двух смежный полостей панели 3 (см. фиг. 4). В торцевом профиле 1 могут применяться различные конструктивные решения. Он может быть полый внутри для уменьшения расхода материала, сплошной для повышения жесткости при малых размерах профиля, иметь разный рисунок сечения. Общим признаком торцевых профилей в предлагаемом изобретении является наличие внутреннего паза 11, адаптированного для захвата и удержания фиксирующего выступа 21 монтажного элемента внутри паза торцевого профиля. Согласно фигурам торцевой профиль 1 - это изделие, закрывающее торец полой панели 3, имеющей ячеистую структуру. В качестве полой панели 3, имеющей ячеистую структуру, может быть использована любая панель,для понимания смысла изобретения достаточно применение поликарбонатной панели, представляющей собой две параллельные пластины, соединенные рядом параллельных ребер (см. фиг 1). Монтажный элемент 2 - это деталь, служащая для крепления торцевого профиля к торцу полой панели 3, и образующая вместе с ним заявленное разборное устройство, адаптированное для герметизации торца полой панели (3), имеющей ячеистую структуру. Согласно изобретению есть разные варианты реализации монтажного элемента, представленные на фиг. 3 и 4. Так как торец полой панели имеет протяжение вдоль одной оси, то именно эта ось, которая обозначена на фиг. 1 как АС, названа продольной, именно вдоль нее же и располагается торцевой профиль 1. Так как ось АС является по сути прямой в пространстве, то через любую точку этой прямой можно провести единственную перпендикулярную ей плоскость. И именно такая плоскость используется для толкования признаков формулы как "в плоскости, перпендикулярной продольной оси (А-С)" как указания направлений деформации или направления ориентирования. Разборное устройство, адаптированное для герметизации торца полой панели, имеющей ячеистую структуру, монтируют следующим образом (см. фиг. 6). Этап А 1. В торец панели 3 вставляют и закрепляют монтажные элементы 2. В зависимости от необходимости обеспечения крепости соединения торцевого профиля и панели 3 монтажные элементы могут монтироваться на различном расстоянии друг от друга. При этом при монтаже уличных конструкций,частью которых служат панели 3, монтажные элементы могут дополнительно закрепляться на перегородках между смежными полостями с помощью, например, плоскогубцев или другого зажимного инструмента. При монтаже временных конструкций, частью которых служат панели, например во время выставок в помещениях, монтажные элементы могут вставляться в полости панели 3 с возможностью последующего демонтажа. Этап А 2. В торец панели 2 вплотную примыкает торцевой профиль 1. Этап A3. Нажатием или постукиванием по нему добиваются вхождения и фиксации фиксирующих выступов монтажных элементов в паз торцевого профиля 1, обеспечивающих крепление торцевого профиля 1 к панели 3. Демонтаж торцевого профиля 1 может быть выполнен путем движения всего торцевого профиля 1 вдоль оси А-С продольного паза до полного снятия с фиксирующих выступов 21. Далее можно произвести демонтаж монтажных элементов 2. Это обеспечивает возможность дальнейшего использования торцевого профиля и монтажных элементов. Возможны различные варианты изготовления внутреннего паза торцевого профиля, позволяющие добиваться вхождения и фиксации фиксирующих выступов 21 монтажных элементов 2 торцевого профиля 1. Предлагаемое изобретение может быть изготовлено на предприятиях, производящих пластиковые,например поликарбонатные, или алюминиевые изделия. В соответствии с предложенным заявителем изготовлен опытный образец разборного устройства,адаптированного для герметизации торца полой панели, имеющей ячеистую структуру. В качестве материала торцевого профиля использовался поликарбонат. В качестве полой панели, имеющей ячеистую структуру, также были использованы поликарбонатные панели. Устройство было испытано в зимних условиях, при перепадах температур и многократно при колебании температуры около 0 С, что приводило к замерзанию воды с образованием льда и последующем оттаивании последнего. Испытания опытного образца показали следующие характеристики: надежность монтажа торцевого профиля к торцам указанной панели; высокую герметизацию торца указанной панели. Таким образом, в данном изобретении достигнута поставленная задача - повышение эффективности герметизации торцов полых панелей, имеющих ячеистую структуру. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Разборное устройство, предназначенное для герметизации торца полой панели (3), имеющей ячеистую структуру, содержащее торцевой профиль (1), характеризующееся тем, что оно содержит монтажные элементы (2), выполненные с возможностью закрепления в полостях указанной панели со стороны торца, каждый из которых содержит фиксирующий выступ (21), предназначенный для крепления монтажного элемента (2) к торцевому профилю (1),средство фиксации, содержащее упругий зажим, содержащий по меньшей мере одну ножку (231),имеющую на конце выступ (232),при этом торцевой профиль (1) содержит паз (11) по всей длине торцевого профиля (1), расположенный против фиксирующего выступа (21) монтажного элемента и предназначенный для прима фиксирующего выступа (21) монтажного элемента,паз (11) образован стенками (111 и 113), выполненными с возможностью упругой деформации в плоскости, перпендикулярной продольной оси панели (А-С), при пропускании и удержании фиксирующего выступа (21) монтажного элемента внутрь паза торцевого профиля (1), причем стенки (111 и 113) содержат ребра жсткости (112 и 114), выступающие внутрь паза (11) и выполненные с возможностью захвата и удержания фиксирующего выступа (21) монтажного элемента (2) внутри паза торцевого профиля (1). 2. Разборное устройство по п.1, характеризующееся тем, что упругий зажим содержит, по меньшей мере, вторую ножку (233), ориентированную от торцевого профиля (1) в плоскости, поперечной продольной оси (А-С), и имеющую на конце выступ (234), при этом первая и вторая ножки соединены друг с другом упругой перемычкой (235), и выступы направлены противоположно друг другу. 3. Разборное устройство по п.1, характеризующееся тем, что вторая стенка (113) выполнена из эластичного материала. 4. Разборное устройство по п.1, характеризующееся тем, что фиксирующий выступ (21) монтажного элемента выполнен в форме гриба. 5. Разборное устройство по п.1, характеризующееся тем, что фиксирующий выступ (21) монтажного элемента имеет стреловидную форму. 6. Разборное устройство по п.4 или 5, характеризующееся тем, что внутренний паз (11) торцевого профиля имеет форму греческой заглавной буквы омега.
