Система и способ обеспечения кратчайшего маршрута соединения

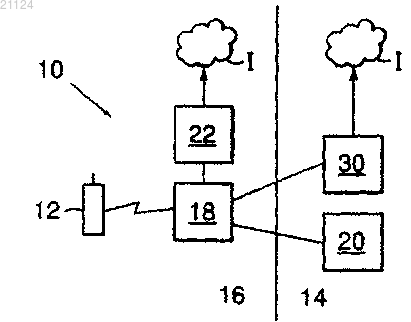

СИСТЕМА И СПОСОБ ОБЕСПЕЧЕНИЯ КРАТЧАЙШЕГО МАРШРУТА СОЕДИНЕНИЯ Изобретение касается системы (10), обеспечивающей кратчайший маршрут соединения для мобильного средства (12) абонента, когда это мобильное средство переместилось между домашней сетью (14), находящейся в системе (10), и внешней сетью (16), находящейся в системе (10). Когда мобильное средство (12) запрашивает соединение с Интернетом, обслуживающее средство(18), находящееся во внешней сети, связывается с домашним регистром (20) местоположения,находящимся в домашней сети (14), и принимает от него информацию относительно маршрута соединения. Обслуживающее средство (18) направляет пакет к средству шлюза (22), находящемуся во внешней сети (16). Средство шлюза (22), в свою очередь, выделяет IP-адрес для упомянутого мобильного средства (12) и функционирует как точка доступа к Интернету. Область техники Данное изобретение в первом аспекте касается системы, обеспечивающей кратчайший маршрут соединения для мобильного средства абонента. Согласно второму аспекту данное изобретение касается способа обеспечения кратчайшего маршрута соединения для мобильного средства абонента. Согласно третьему аспекту данное изобретение касается по меньшей мере одного компьютерного программного продукта для обеспечения кратчайшего маршрута соединения для мобильного средства абонента. Предпосылки изобретения Патентный документ US 2006/0291422 A1 касается управления мобильностью в системе связи, состоящей по меньшей мере из двух сетей связи. Мобильный узел связан с одной из этих по меньшей мере двух сетей связи как с домашней сетью, и домашним агентом этой домашней сети ему выделен глобальный домашний адрес, сертификат и соответствующий закрытый ключ. При роуминге в другой сети связи, чем домашняя сеть, мобильный узел запрашивает операцию связывания текущего адреса маршрутизации в этой другой сети связи и глобального домашнего адреса у домашнего агента домашней сети,включая, в домашнем агенте, использование мобильным узлом корректного выделенного глобального домашнего адреса посредством цифровой подписи и сертификата, выделенных мобильному узлу. Патентный документ WO 01/76188 A2 касается способа выделения сетевого адреса для приложения, чтобы использовать его во время сеанса связи между первым узлом в домене и мобильным узлом в посещаемом домене. Способ включает шаги назначения обслуживания адреса глобальным домашним агентом, связанным с мобильным узлом; информирование глобальным домашним агентом первого узла о назначенном обслуживании адреса и информирование приложения первым узлом об обслуживании адреса. Патентный документ US 2007/02911705 A1 касается способов подтверждения информации о местоположении/присутствии с использованием протокола мобильного IP (Mobile IP). Мобильный узел связан с домашним агентом в домашней сети, отличающейся от сети доступа. Информация о местоположении/присутствии определяется в точке подключения и добавляется к регистрационному запросу на уровне 3 протокола. Затем регистрационный запрос отправляют из точки подключения домашнему агенту. Когда регистрационный запрос принимают в домашнем агенте, домашний агент анализирует регистрационный запрос, чтобы определить информацию о местоположении/присутствии из этого запроса. Затем домашний агент выполняет сервис, связанный с местоположением/присутствием, используя информацию о местоположении/присутствии. Патентный документ US 2006/0274672 A1 касается системы и способа, который уменьшает ненужный трафик данных по каналам доступа к мобильному маршрутизатору или к другим сетевым компонентам. Пакеты, которые не требуется отправлять мобильному маршрутизатору, перехватывают прежде, чем они могут быть отправлены маршрутизатору или другому сетевому устройству. Следовательно, системные ресурсы не используются для ненужных передач данных, и эффективность сети существенно улучшается. Документ "Global mobility approach with Mobile IP in "All IP" networks" (Глобальный подход к мобильности с мобильным IP в сетях "только IP") L. Morand; S. Tessier; IEEE, касается того, как проектEUROSCOM P1013FIT-MIP оценивает использование в базовой IP-сети протокола Mobile IP, действующего как протокол управления мобильностью, объединяющий вместе неоднородные технологии сетей доступа, такие как PSTN (коммутируемая телефонная сеть общего пользования), WLAN (беспроводная локальная сеть) или GPRS. Цель состоит в том, чтобы предоставить широкую IP-среду с постоянно включенным доступом к приложениям IP, при этом функциональность Mobile IP обеспечивает бесшовную мобильность при перемещении через различные сети. В современном мире люди довольно часто перемещаются в другие страны как туристы или по деловым причинам вместе со своими компьютерами, которые соединяются с Интернетом с использованием сотовой связи. Соединение маршрутизируется через гостевую сеть стороннего оператора в сеть домашнего оператора через шлюз и затем в Интернет через точку доступа домашнего оператора. Эта маршрутизация не оптимальна в смысле использования сети, т.е. при этом бесполезно используется большой объем пропускной способности между операторами. Вышеупомянутые решения страдают от большого количества недостатков. Текущие маршрутизации Интернета при роуминге в гостевой сети оператора неоптимальны, что приводит, помимо прочего, к более высоким затратам для оператора и абонента, а также к более медленным Интернет-соединениям. Очень часто схема оплаты для определенного абонента не является безлимитным тарифом или виртуальным безлимитным тарифом, вследствие чего домашнему оператору требуется отслеживать объем переданных данных. Это приводит к тому, что в текущей ситуации оператор хочет и также нуждается в том,чтобы обеспечить фактический доступ к Интернету для абонента с использованием собственной точки доступа этого оператора к Интернету. Вследствие этого использование сети оператора является неоптимальным, что приводит к росту стоимости и к сетевым проблемам. Сущность изобретения Вышеупомянутые проблемы решаются с помощью системы, действующей так, чтобы обеспечить кратчайший маршрут соединения для мобильного средства абонента, согласно п.1 формулы изобретения,когда мобильное средство переместилось между домашней сетью, содержащейся в системе, и внешней сетью, содержащейся в системе. Когда мобильное средство запрашивает соединение с Интернетом, обслуживающее средство, содержащееся во внешней сети, действует так, чтобы связаться с домашним регистром местоположения, содержащимся в домашней сети, и получить из него информацию относительно маршрута соединения. Обслуживающее средство действует так, чтобы направить пакет к средству шлюза, содержащемуся во внешней сети, а средство шлюза действует так, чтобы выделить IP-адрес для мобильного средства и функционировать как точка доступа к Интернету. Основное преимущество этого решения состоит в том, что для операторов становится возможным оптимизировать использование сети в отношении абонентов, которые получают доступ к Интернету. Дополнительное преимущество в этом контексте достигается, если средство шлюза также действует так, чтобы подсчитывать каждый байт, переданный мобильному средству/мобильным средством, и передавать информацию о количестве подсчитанных байтов в домашнюю сеть. Кроме того, в этом контексте предпочтительно, если обслуживающее средство действует так, чтобы получать информацию относительно маршрута соединения в форме назначения точки доступа для общего пакетного радиосервиса (General Packet Radio Services, GPRS). Согласно другому варианту осуществления в этом контексте предпочтительно, если обслуживающее средство действует так, чтобы получать информацию относительно маршрута соединения в форме атрибута, описывающего соглашение о роуминге. Дополнительное преимущество в этом контексте достигается, если средство шлюза действует так,что сообщает о количестве подсчитанных байтов в домашнюю сеть по запросу. Тем самым, эта передача может быть выполнена по необходимости. Согласно другому варианту осуществления в этом контексте предпочтительно, если средство шлюза действует так, что сообщает о количестве подсчитанных байтов в домашнюю сеть в конце сеанса. Таким образом, гарантируется регулярность выполнения этой передачи информации. Кроме того, в этом контексте может быть предпочтительно, если обслуживающее средство представляет собой обслуживающий узел поддержки GPRS. Кроме того, в этом контексте может быть предпочтительно, если средство шлюза представляет собой шлюзовый узел поддержки GPRS. Кроме того, в этом контексте предпочтительно, если мобильное средство представляет собой мобильный телефон, персональный цифровой секретарь (PDA, personal digital assistant) или мобильный компьютер. Вышеупомянутые проблемы решаются также с помощью способа обеспечения кратчайшего маршрута соединения согласно п.10 формулы изобретения, когда мобильное средство переместилось между домашней сетью и внешней сетью. Этот способ выполняется при помощи системы, включающей домашнюю сеть и внешнюю сеть. Способ включает следующие шаги: запрос соединения с Интернетом при помощи мобильного средства; при помощи обслуживающего средства, находящегося во внешней сети, связь с домашним регистром местоположения, находящимся в домашней сети, и прием от него информации относительно маршрута соединения; при помощи обслуживающего средства маршрутизация пакета к средству шлюзу, находящемуся во внешней сети; и при помощи средства шлюза выделение IP-адреса для мобильного средства и функционирование этого средства шлюза как точки доступа к Интернету. Основное преимущество этого решения состоит в том, что для операторов становится возможным оптимизировать использование сети в отношении абонентов, которые получают доступ к Интернету. Дополнительное преимущество в этом контексте достигается, если способ также включает следующие шаги: при помощи средства шлюза подсчет каждого байта, переданного мобильному средству/мобильным средством; и передача подсчитанного количества байтов в домашнюю сеть. Кроме того, в этом контексте предпочтительно, если шаг приема информации относительно маршрута соединения выполняется в форме назначения точки доступа для общего пакетного радиосервиса (GPRS). Согласно другому варианту осуществления предпочтительно, если шаг приема информации относительно маршрута соединения выполняется путем приема атрибута, описывающего соглашение о роуминге. Дальнейшее преимущество в этом контексте достигается, если шаг передачи количества подсчитанных байтов в домашнюю сеть выполняется по запросу. Тем самым, эта передача может быть выполнена по необходимости. Согласно другому варианту осуществления предпочтительно, если шаг передачи количества под-2 021124 считанных байтов в домашнюю сеть выполняется в конце сеанса. Таким образом, гарантируется регулярность выполнения этой передачи информации. Вышеупомянутые проблемы решаются также с помощью по меньшей мере одного компьютерного программного продукта согласно п.16 формулы изобретения. Этот по меньшей мере один компьютерный программный продукт пригоден для непосредственной загрузки во внутреннюю память по меньшей мере одного компьютера и включает части программного кода для выполнения шагов способа согласно данному изобретению, когда этот по меньшей мере один продукт выполняется по меньшей мере в одном компьютере. Основное преимущество этого решения состоит в том, что для операторов становится возможным оптимизировать использование сети в отношении абонентов, которые получают доступ к Интернету. Заметим, что термин "содержит/содержащий" при использовании в этом описании подразумевает присутствие данной характеристики, шага или компонента, без исключения присутствия одной или более других характеристик, функций, целых чисел, шагов, компонентов или групп всего этого. Варианты осуществления изобретения будут теперь описаны со ссылкой на сопровождающие чертежи. Краткое описание чертежей Фиг. 1 является блок-схемой системы, действующей так, чтобы обеспечить кратчайший маршрут соединения для мобильного средства абонента согласно данному изобретению. Фиг. 2 является блок-схемой способа обеспечения кратчайшего маршрута соединения для мобильного средства абонента согласно данному изобретению. Фиг. 3 схематично показывает ряд компьютерных программных продуктов согласно данному изобретению. Подробное описание предпочтительных вариантов осуществления изобретения На фиг. 1 показана блок-схема системы 10, выполненной с возможностью обеспечения кратчайшего маршрута соединения для мобильного средства 12 абонента согласно данному изобретению. Система 10 действует так, чтобы обеспечить кратчайший маршрут соединения для мобильного средства 12 абонента,когда мобильное средство переместилось между домашней сетью 14, находящейся в системе 10, и внешней сетью, находящейся в системе 10. Домашняя сеть 14 и внешняя сеть 16 показаны на фиг. 1 только схематично, посредством разделительной линии между домашней сетью 14 и внешней сетью 16. Как показано на фиг. 1, внешняя сеть 16 также включает обслуживающее средство 18, которое действует так,чтобы связываться с домашним регистром 20 местоположения, находящимся в домашней сети 14, и принимать от него информацию относительно маршрута соединения. Во внешней сети 16 обслуживающее средство 18 соединено со средством шлюза 22. Кроме того, обслуживающее средство 18 также соединено с домашним регистром местоположения 20 и средством шлюза 30, оба эти средства содержатся в домашней сети 14. Обслуживающее средство 18 также действует так, чтобы направлять пакет к средству шлюза 22, а средство шлюза 22 действует так, чтобы выделить IP-адрес мобильному средству 12 и функционировать как точка доступа к Интернету I. На фиг. 1 Интернет I схематично показан в форме двух"облаков" I, одно из которых находится в домашней сети 14, а другое - во внешней сети 16, потому что имеется возможность получить доступ к Интернету и через домашнюю сеть 14, и через внешнюю сеть 16. Согласно предпочтительному варианту осуществления средство шлюза 22 также действует так,чтобы подсчитывать каждый байт, переданный мобильному средству 12/мобильным средством 12, и передавать информацию о количестве подсчитанных байтов в домашнюю сеть 14. Кроме того, согласно другому варианту осуществления обслуживающее средство 18 действует так,чтобы принимать информацию относительно маршрута соединения в форме назначения точки доступа для общего пакетного радиосервиса (GPRS). Согласно еще одному варианту осуществления обслуживающее средство 18 действует так, чтобы принимать информацию относительно маршрута соединения в форме атрибута, описывающего соглашение о роуминге. Согласно одной из альтернатив средство шлюза 22 действует так, что сообщает о количестве подсчитанных байтов в домашнюю сеть 14 по запросу. Согласно другой из альтернатив средство 22 шлюза действует так, что сообщает о количестве подсчитанных байтов в домашнюю сеть 14 в конце сеанса. Это позволяет домашнему оператору правильно учесть стоимость услуг для абонента. Это особенно важно, когда схема оплаты услуг для абонента не является безлимитным тарифом. Согласно предпочтительному варианту осуществления обслуживающее средство 18 представляет собой обслуживающий узел поддержки GPRS (Serving GPRS Support Node, SGSN). Согласно другому варианту осуществления средство шлюза 22, и возможно средство шлюза 30,представляет собой шлюзовый узел поддержки GPRS (Gateway GPRS Support Node, GGSN). Согласно еще одному варианту осуществления мобильное средство 12 представляет собой мобильный телефон, персональный цифровой секретарь (PDA) или мобильный компьютер. На фиг. 2 показана блок-схема способа обеспечения кратчайшего маршрута соединения для мо-3 021124 бильного средства 12 (см. фиг. 1) абонента согласно данному изобретению. Способ выполняется при помощи системы 10 (см. фиг. 1), когда мобильное средство 12 переместилось между домашней сетью 14,содержащейся в системе 10, и внешней сетью 16, содержащейся в системе 10. Способ начинается в блоке 40. После этого способ продолжается в блоке 42 шагом запроса соединения с Интернетом при помощи мобильного средства 12. Способ продолжается в блоке 44 следующим шагом: при помощи обслуживающего средства 18, находящегося во внешней сети 16, осуществляют связь с домашним регистром 20 местоположения, находящимся в домашней сети 14, и принимают от него информацию относительно маршрута соединения. После этого способ продолжается в блоке 46 шагом маршрутизации пакета к средству 22 шлюза, находящемуся во внешней сети 16, при помощи обслуживающего средства 18. Способ продолжается в блоке 48 шагом выделения IP-адреса мобильному средству 12 при помощи средства шлюза 22. После этого способ продолжается в блоке 50 шагом функционирования средства шлюза 22 как точки доступа к Интернету. Способ завершается в блоке 52. Согласно предпочтительному варианту осуществления способ также включает следующие шаги: подсчет каждого байта, переданного мобильному средству 12/мобильным средством 12 при помощи средства шлюза 22, и передача информации о количестве подсчитанных байтов в домашнюю сеть 14. Кроме того, согласно другому варианту осуществления шаг приема информации относительно маршрута соединения выполняется в форме приема назначения точки доступа для общего пакетного радиосервиса (GPRS). Как вариант, шаг приема информации относительно маршрута соединения выполняется путем приема атрибута, описывающего соглашение о роуминге. Согласно предпочтительному варианту осуществления шаг передачи информации о количестве подсчитанных байтов в домашнюю сеть 14 выполняется по запросу. Согласно другому варианту осуществления шаг передачи количества подсчитанных байтов в домашнюю сеть 14 выполняется в конце сеанса. На фиг. 3 схематично показаны компьютерные программные продукты 1021, , 102n согласно данному изобретению. На фиг. 3 показаны n компьютеров 1001, , 100n, где n является целым числом. На фиг. 3 показаны n различных компьютерных программных продуктов 1021, , 102n в виде компактдисков. Различные компьютерные программные продукты 1021, , 102n непосредственно пригодны для загрузки во внутреннюю память n различных компьютеров 1001, , 100n. Каждый компьютерный программный продукт 1021, , 102n включает части программного кода для выполнения шагов способа согласно фиг. 2, когда этот продукт/продукты 1021, , 102n выполняется в компьютерах 1001, , 100n. Компьютерные программные продукты 1021, , 102n могут, например, быть представлены в форме дискет,дисков RAM, магнитных лент, магнитооптических дисков или некоторых других соответствующих продуктов. Изобретение не ограничено описанными вариантами осуществления. Специалистам будет очевидно, что в рамках формулы изобретения возможно множество различных модификаций. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система (10) для обеспечения кратчайшего маршрута соединения для мобильного средства (12) абонента, когда указанное мобильное средство (12) переместилось между домашней сетью (14), находящейся в указанной системе (10), и внешней сетью (16), находящейся в указанной системе (10), отличающаяся тем, что обслуживающее средство (18), находящееся в указанной внешней сети (16), выполнено с возможностью установления связи с домашним регистром местоположения (20), находящимся в указанной домашней сети (14), и приема от него информации относительно маршрута соединения при запрашивании указанным мобильным средством (12) соединения с Интернетом, при этом упомянутое обслуживающее средство (18) также выполнено с возможностью направления пакета к средству шлюза (22),находящемуся во внешней сети, а средство шлюза (22) выполнено с возможностью выделения IP-адреса для мобильного средства (12) и функционирования в качестве точки доступа к Интернету. 2. Система по п.1, отличающаяся тем, что указанное средство шлюза (22) также выполнено с возможностью подсчета каждого байта, переданного мобильному средству/мобильным средством (12), и передачи информации о количестве подсчитанных байтов в домашнюю сеть (14). 3. Система по п.1 или 2, отличающаяся тем, что обслуживающее средство (18) выполнено с возможностью приема информации относительно маршрута соединения в форме назначения точки доступа для общего пакетного радиосервиса (GPRS). 4. Система по п.1 или 2, отличающаяся тем, что обслуживающее средство (18) выполнено с возможностью приема информации относительно маршрута соединения в форме атрибута, описывающего соглашение о роуминге. 5. Система по любому из пп.2-4, когда он зависит от п.2, отличающаяся тем, что указанное средство шлюза (22) выполнено с возможностью передачи информации о количестве подсчитанных байтов в домашнюю сеть (14) по запросу. 6. Система по любому из пп.2-4, когда он зависит от п.2, отличающаяся тем, что указанное средство шлюза (22) выполнено с возможностью передачи информации о количестве подсчитанных байтов в домашнюю сеть (14) в конце сеанса. 7. Система по любому из пп.1-6, отличающаяся тем, что упомянутое обслуживающее средство (18) представляет собой обслуживающий узел поддержки GPRS (18; SGSN). 8. Система по любому из пп.1-7, отличающаяся тем, что упомянутое средство шлюза (22) представляет собой шлюзовый узел поддержки GPRS (22; GGSN). 9. Система по любому из пп.1-8, отличающаяся тем, что упомянутое мобильное средство (12) представляет собой мобильный телефон, или персональный цифровой секретарь (PDA), или мобильный компьютер. 10. Способ обеспечения кратчайшего маршрута соединения с помощью системы (10) для мобильного средства (12) абонента, когда это мобильное средство (12) переместилось между домашней сетью (14),находящейся в упомянутой системе (10), и внешней сетью (16), находящейся в упомянутой системе (10),отличающийся тем, что упомянутый способ включает запрос соединения с Интернетом при помощи упомянутого мобильного средства (12); при помощи обслуживающего средства (18), находящегося во внешней сети (16), связь с домашним регистром местоположения (20), находящимся в домашней сети (14), и прием от него информации относительно маршрута соединения; при помощи обслуживающего средства (18) маршрутизацию пакета к средству шлюза (22), находящемуся во внешней сети (16); при помощи средства шлюза (22) выделение IP-адреса для упомянутого мобильного средства и функционирование этого средства шлюза как точки доступа к Интернету. 11. Способ по п.10, отличающийся тем, что он также включает следующие шаги: при помощи средства шлюза (22) подсчет каждого байта, переданного мобильному средству/мобильным средством (12); передачу информации о подсчитанном количестве байтов в домашнюю сеть (14). 12. Способ по п.10 или 11, отличающийся тем, что упомянутый шаг приема информации относительно маршрута соединения выполняют путем приема назначения точки доступа для общего пакетного радиосервиса (GPRS). 13. Способ по п.10 или 11, отличающийся тем, что упомянутый шаг приема информации относительно маршрута соединения выполняют путем приема атрибута, описывающего соглашение о роуминге. 14. Способ по любому из пп.11-13, когда он зависит от п.11, отличающийся тем, что указанный шаг передачи информации о количестве подсчитанных байтов в домашнюю сеть (14) выполняют по запросу. 15. Способ по любому из пп.11-13, когда он зависит от п.11, отличающийся тем, что указанный шаг передачи информации о количестве подсчитанных байтов в домашнюю сеть (14) выполняют в конце сеанса. 16. По меньшей мере один компьютерный носитель информации, включающий программный код,непосредственно загружаемый во внутреннюю память по меньшей мере одного компьютера (1001, ,100n), для выполнения шагов способа по п.10, когда этот программный код выполняется по меньшей мере в одном компьютере (1001, , 100n).
