Контактный блок генератора переменного тока

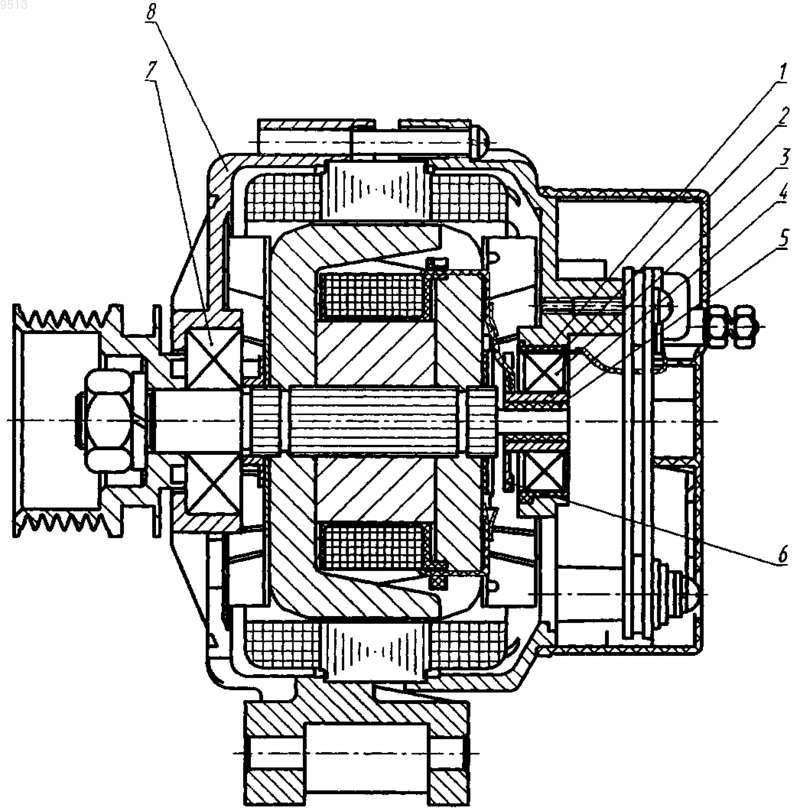

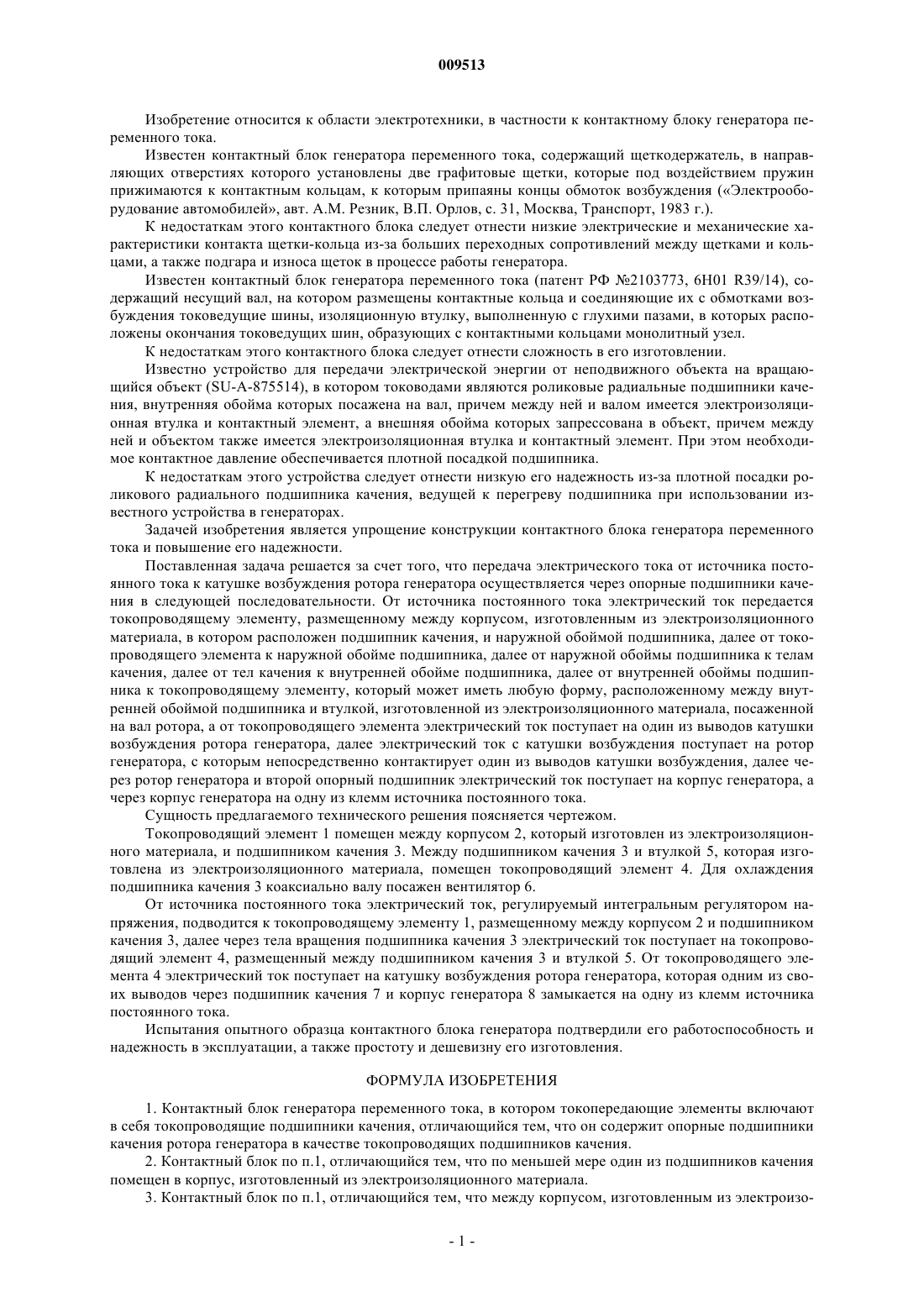

009513 Изобретение относится к области электротехники, в частности к контактному блоку генератора переменного тока. Известен контактный блок генератора переменного тока, содержащий щеткодержатель, в направляющих отверстиях которого установлены две графитовые щетки, которые под воздействием пружин прижимаются к контактным кольцам, к которым припаяны концы обмоток возбуждения (Электрооборудование автомобилей, авт. A.M. Резник, В.П. Орлов, с. 31, Москва, Транспорт, 1983 г.). К недостаткам этого контактного блока следует отнести низкие электрические и механические характеристики контакта щетки-кольца из-за больших переходных сопротивлений между щетками и кольцами, а также подгара и износа щеток в процессе работы генератора. Известен контактный блок генератора переменного тока (патент РФ 2103773, 6 Н 01 R39/14), содержащий несущий вал, на котором размещены контактные кольца и соединяющие их с обмотками возбуждения токоведущие шины, изоляционную втулку, выполненную с глухими пазами, в которых расположены окончания токоведущих шин, образующих с контактными кольцами монолитный узел. К недостаткам этого контактного блока следует отнести сложность в его изготовлении. Известно устройство для передачи электрической энергии от неподвижного объекта на вращающийся объект (SU-A-875514), в котором тоководами являются роликовые радиальные подшипники качения, внутренняя обойма которых посажена на вал, причем между ней и валом имеется электроизоляционная втулка и контактный элемент, а внешняя обойма которых запрессована в объект, причем между ней и объектом также имеется электроизоляционная втулка и контактный элемент. При этом необходимое контактное давление обеспечивается плотной посадкой подшипника. К недостаткам этого устройства следует отнести низкую его надежность из-за плотной посадки роликового радиального подшипника качения, ведущей к перегреву подшипника при использовании известного устройства в генераторах. Задачей изобретения является упрощение конструкции контактного блока генератора переменного тока и повышение его надежности. Поставленная задача решается за счет того, что передача электрического тока от источника постоянного тока к катушке возбуждения ротора генератора осуществляется через опорные подшипники качения в следующей последовательности. От источника постоянного тока электрический ток передается токопроводящему элементу, размещенному между корпусом, изготовленным из электроизоляционного материала, в котором расположен подшипник качения, и наружной обоймой подшипника, далее от токопроводящего элемента к наружной обойме подшипника, далее от наружной обоймы подшипника к телам качения, далее от тел качения к внутренней обойме подшипника, далее от внутренней обоймы подшипника к токопроводящему элементу, который может иметь любую форму, расположенному между внутренней обоймой подшипника и втулкой, изготовленной из электроизоляционного материала, посаженной на вал ротора, а от токопроводящего элемента электрический ток поступает на один из выводов катушки возбуждения ротора генератора, далее электрический ток с катушки возбуждения поступает на ротор генератора, с которым непосредственно контактирует один из выводов катушки возбуждения, далее через ротор генератора и второй опорный подшипник электрический ток поступает на корпус генератора, а через корпус генератора на одну из клемм источника постоянного тока. Сущность предлагаемого технического решения поясняется чертежом. Токопроводящий элемент 1 помещен между корпусом 2, который изготовлен из электроизоляционного материала, и подшипником качения 3. Между подшипником качения 3 и втулкой 5, которая изготовлена из электроизоляционного материала, помещен токопроводящий элемент 4. Для охлаждения подшипника качения 3 коаксиально валу посажен вентилятор 6. От источника постоянного тока электрический ток, регулируемый интегральным регулятором напряжения, подводится к токопроводящему элементу 1, размещенному между корпусом 2 и подшипником качения 3, далее через тела вращения подшипника качения 3 электрический ток поступает на токопроводящий элемент 4, размещенный между подшипником качения 3 и втулкой 5. От токопроводящего элемента 4 электрический ток поступает на катушку возбуждения ротора генератора, которая одним из своих выводов через подшипник качения 7 и корпус генератора 8 замыкается на одну из клемм источника постоянного тока. Испытания опытного образца контактного блока генератора подтвердили его работоспособность и надежность в эксплуатации, а также простоту и дешевизну его изготовления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контактный блок генератора переменного тока, в котором токопередающие элементы включают в себя токопроводящие подшипники качения, отличающийся тем, что он содержит опорные подшипники качения ротора генератора в качестве токопроводящих подшипников качения. 2. Контактный блок по п.1, отличающийся тем, что по меньшей мере один из подшипников качения помещен в корпус, изготовленный из электроизоляционного материала. 3. Контактный блок по п.1, отличающийся тем, что между корпусом, изготовленным из электроизо-1 009513 ляционного материала, и наружной обоймой подшипника качения размещен элемент из токопроводящего материала. 4. Контактный блок по п.1, отличающийся тем, что между внутренней обоймой подшипника качения и валом ротора генератора размещена втулка, которая изготовлена из электроизоляционного материала. 5. Контактный блок по п.1, отличающийся тем, что между втулкой, изготовленной из электроизоляционного материала, посаженной на вал ротора, и внутренней обоймой подшипника качения размещен элемент из токопроводящего материала. 6. Контактный блок по п.1, отличающийся тем, что один из выводов катушки возбуждения ротора генератора непосредственно контактирует с массой ротора. 7. Контактный блок по пп.1 и 2, отличающийся тем, что на вал ротора посажен вентилятор для охлаждения подшипника качения.
