Трубный фитинг

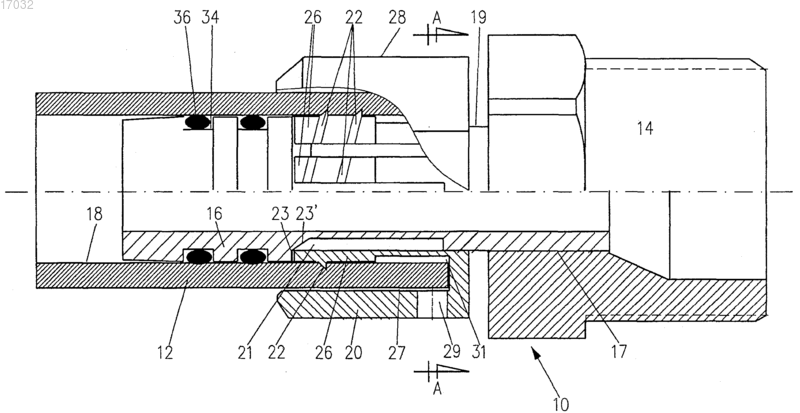

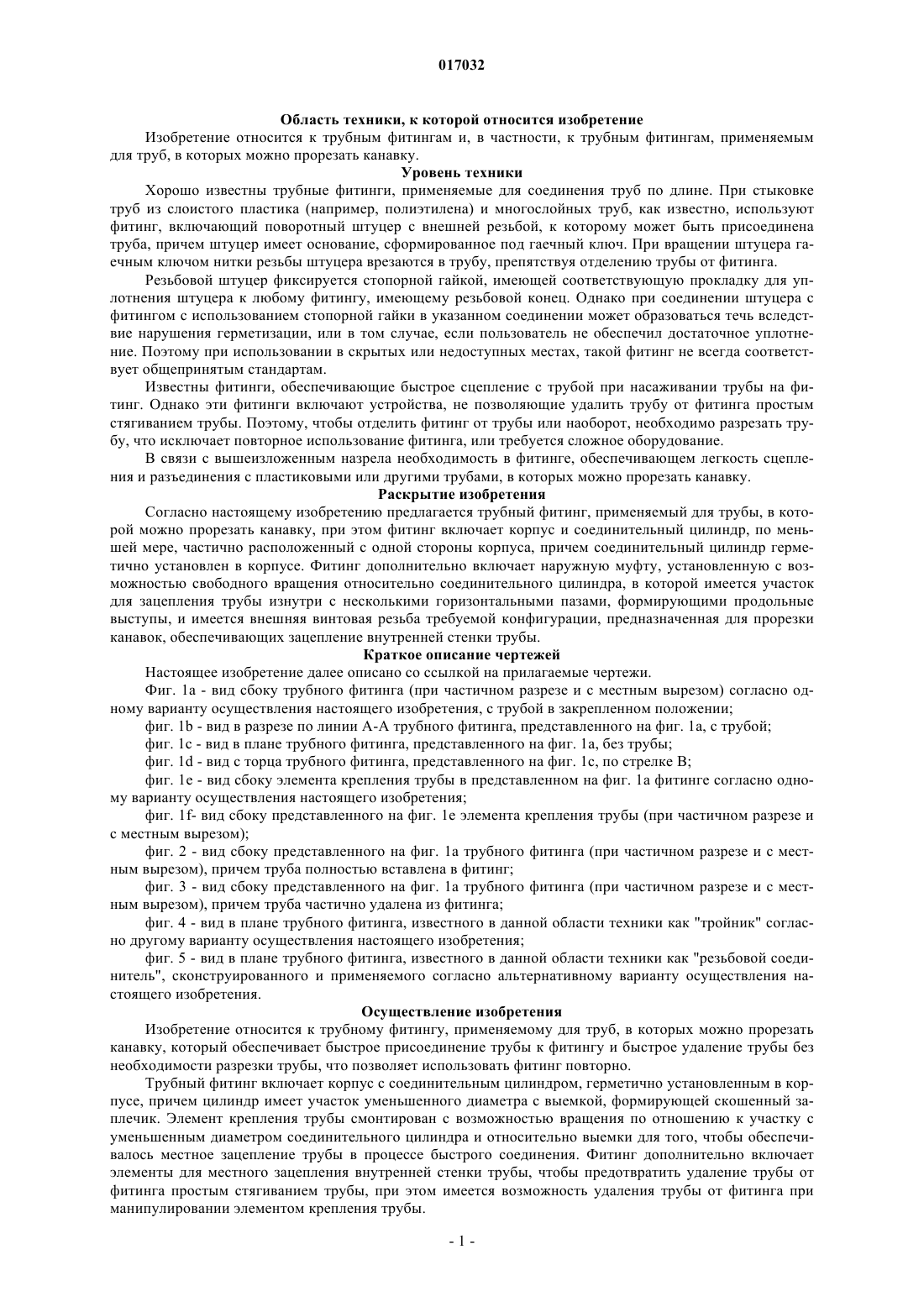

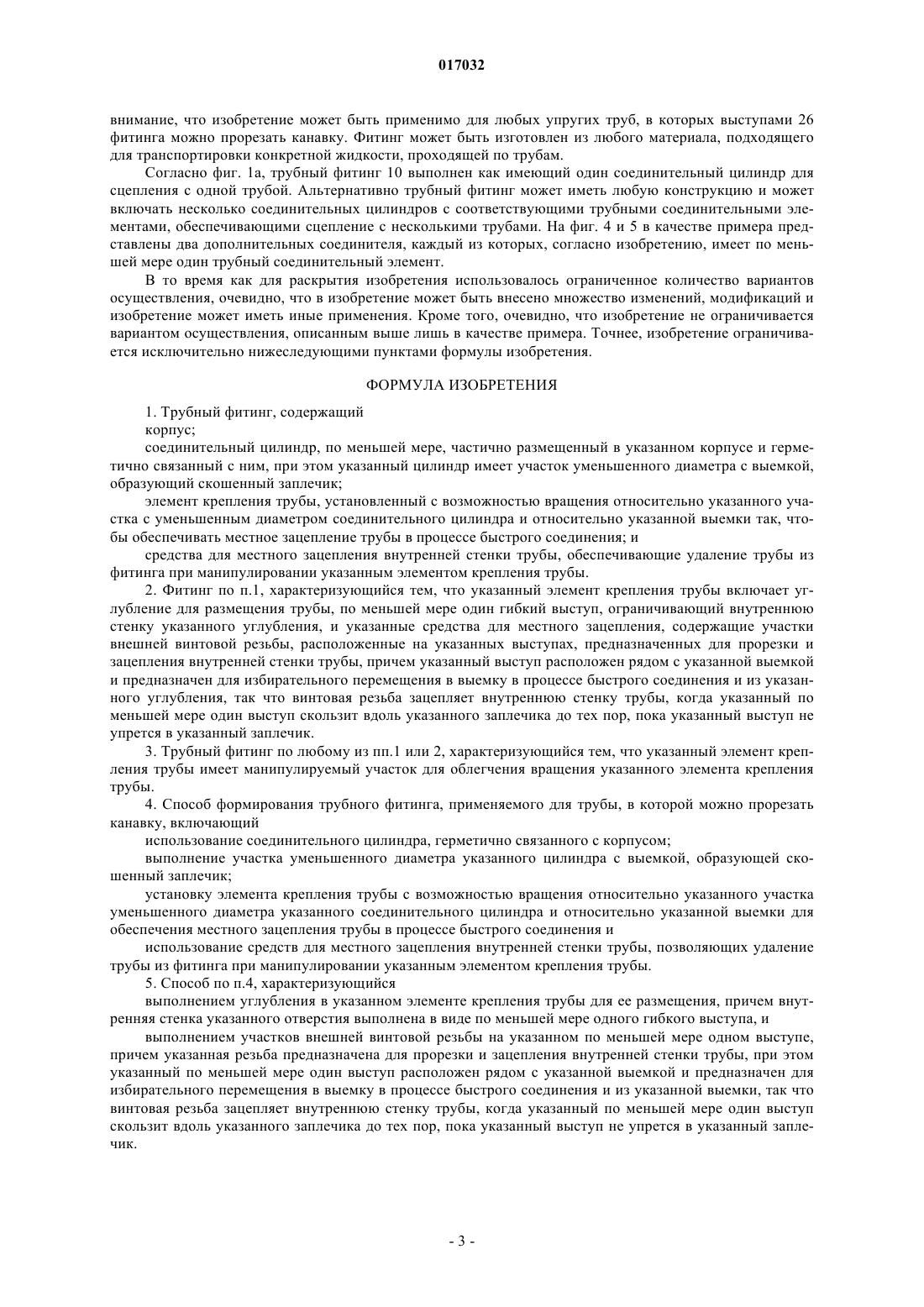

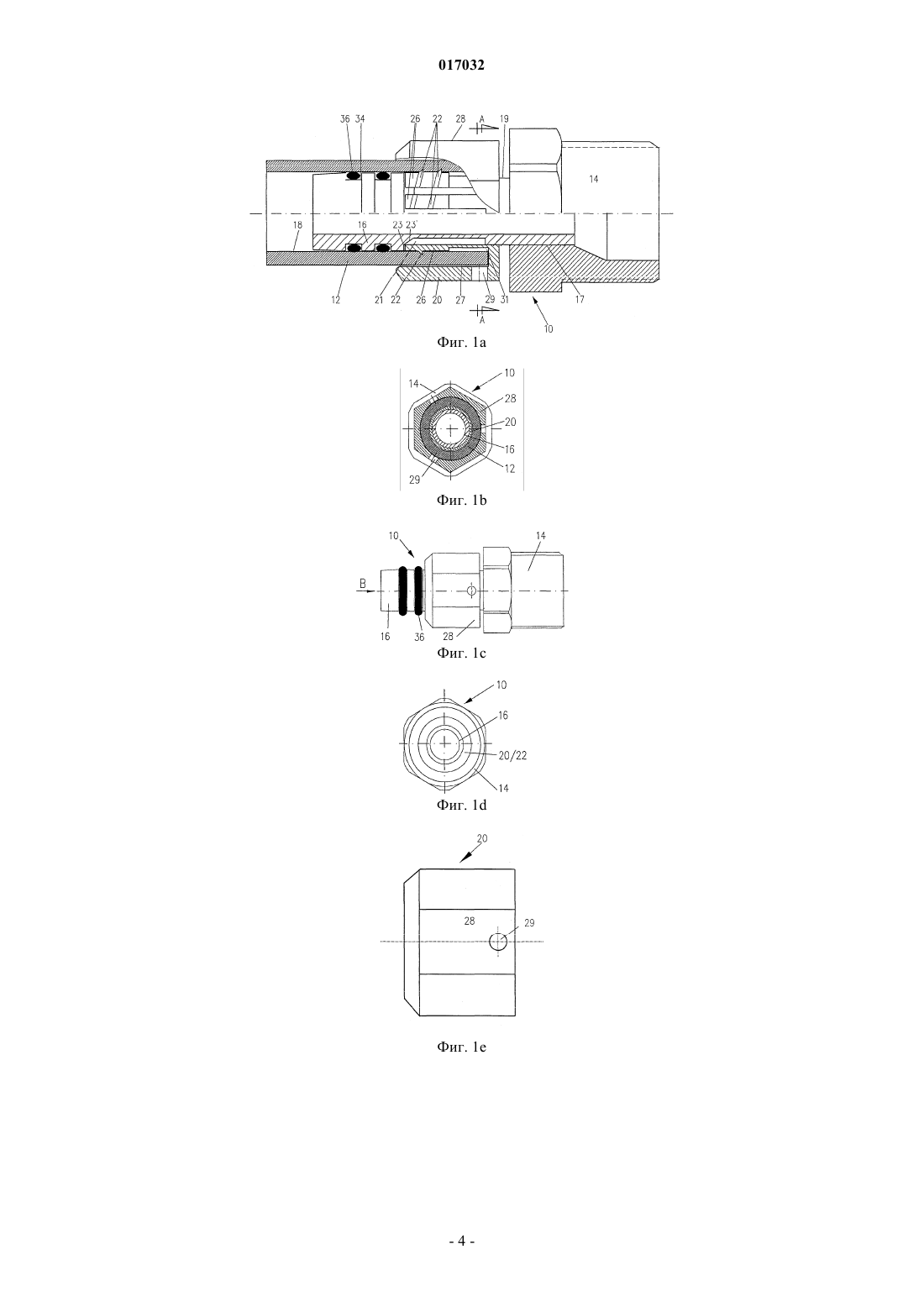

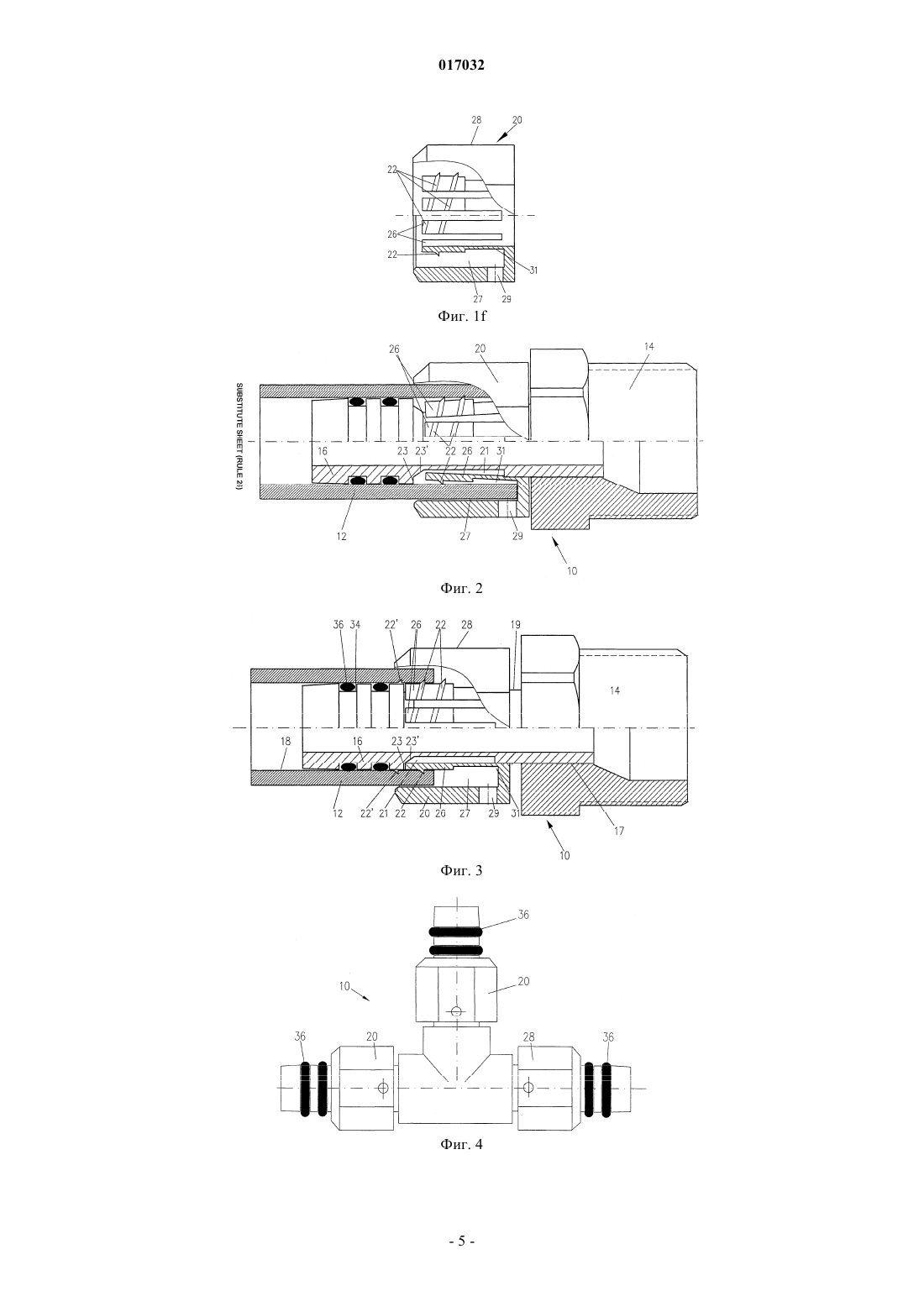

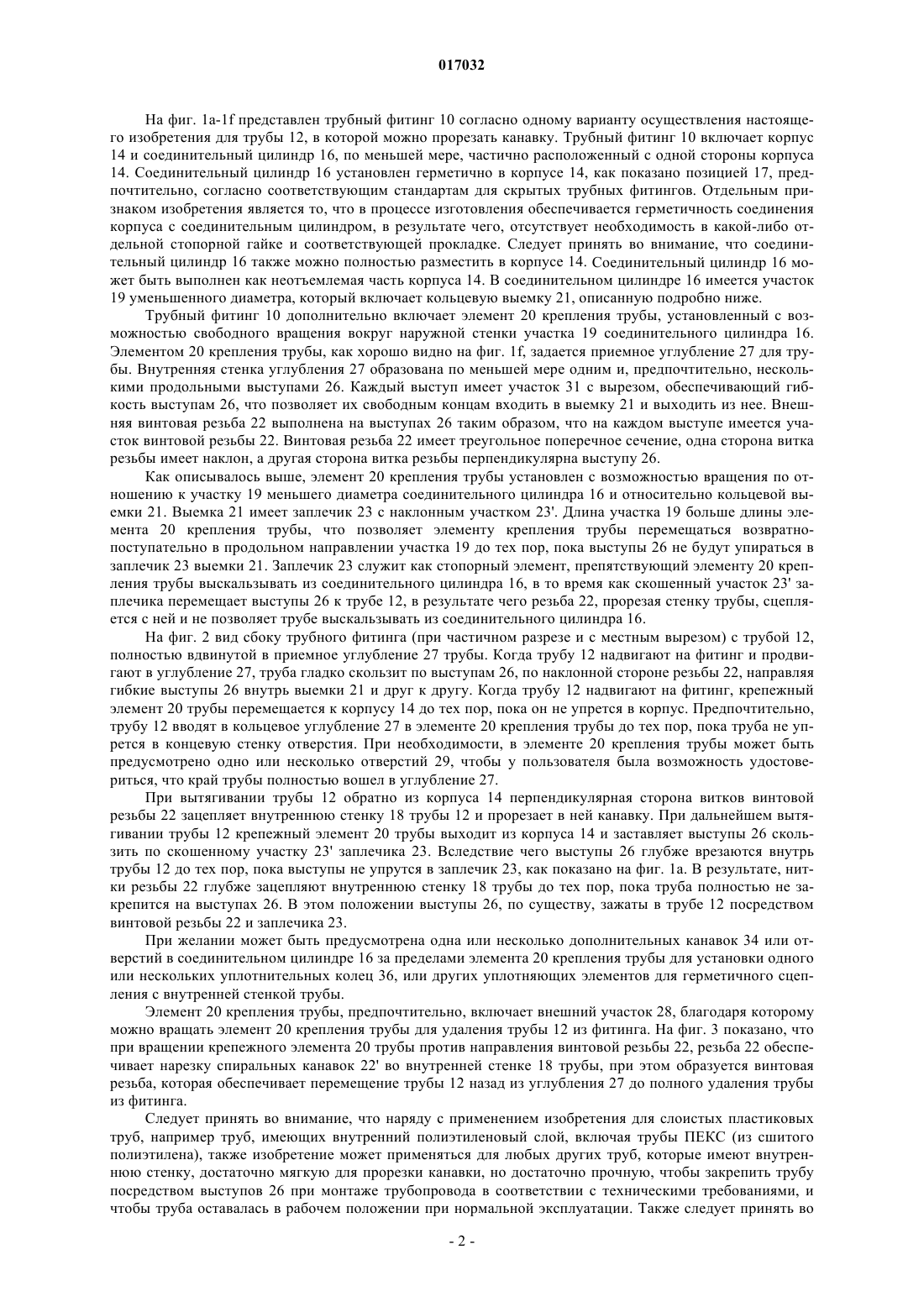

Трубный фитинг, включающий корпус, соединительный цилиндр, по меньшей мере, частично размещенный в корпусе, причем соединительный цилиндр герметично смонтирован в корпусе,при этом цилиндр имеет участок уменьшенного диаметра с выемкой, формирующей скошенный заплечик, причем элемент крепления трубы смонтирован с возможностью вращения по отношению к участку уменьшенного диаметра соединительного цилиндра и относительно выемки для обеспечения местного зацепления трубы в процессе быстрого соединения и включающий элементы для местного зацепления внутренней стенки трубы, позволяющие удаление трубы из фитинга при манипулировании элементом крепления трубы, и предлагается способ формирования фитинга. 017032 Область техники, к которой относится изобретение Изобретение относится к трубным фитингам и, в частности, к трубным фитингам, применяемым для труб, в которых можно прорезать канавку. Уровень техники Хорошо известны трубные фитинги, применяемые для соединения труб по длине. При стыковке труб из слоистого пластика (например, полиэтилена) и многослойных труб, как известно, используют фитинг, включающий поворотный штуцер с внешней резьбой, к которому может быть присоединена труба, причем штуцер имеет основание, сформированное под гаечный ключ. При вращении штуцера гаечным ключом нитки резьбы штуцера врезаются в трубу, препятствуя отделению трубы от фитинга. Резьбовой штуцер фиксируется стопорной гайкой, имеющей соответствующую прокладку для уплотнения штуцера к любому фитингу, имеющему резьбовой конец. Однако при соединении штуцера с фитингом с использованием стопорной гайки в указанном соединении может образоваться течь вследствие нарушения герметизации, или в том случае, если пользователь не обеспечил достаточное уплотнение. Поэтому при использовании в скрытых или недоступных местах, такой фитинг не всегда соответствует общепринятым стандартам. Известны фитинги, обеспечивающие быстрое сцепление с трубой при насаживании трубы на фитинг. Однако эти фитинги включают устройства, не позволяющие удалить трубу от фитинга простым стягиванием трубы. Поэтому, чтобы отделить фитинг от трубы или наоборот, необходимо разрезать трубу, что исключает повторное использование фитинга, или требуется сложное оборудование. В связи с вышеизложенным назрела необходимость в фитинге, обеспечивающем легкость сцепления и разъединения с пластиковыми или другими трубами, в которых можно прорезать канавку. Раскрытие изобретения Согласно настоящему изобретению предлагается трубный фитинг, применяемый для трубы, в которой можно прорезать канавку, при этом фитинг включает корпус и соединительный цилиндр, по меньшей мере, частично расположенный с одной стороны корпуса, причем соединительный цилиндр герметично установлен в корпусе. Фитинг дополнительно включает наружную муфту, установленную с возможностью свободного вращения относительно соединительного цилиндра, в которой имеется участок для зацепления трубы изнутри с несколькими горизонтальными пазами, формирующими продольные выступы, и имеется внешняя винтовая резьба требуемой конфигурации, предназначенная для прорезки канавок, обеспечивающих зацепление внутренней стенки трубы. Краткое описание чертежей Настоящее изобретение далее описано со ссылкой на прилагаемые чертежи. Фиг. 1 а - вид сбоку трубного фитинга (при частичном разрезе и с местным вырезом) согласно одному варианту осуществления настоящего изобретения, с трубой в закрепленном положении; фиг. 1b - вид в разрезе по линии А-А трубного фитинга, представленного на фиг. 1 а, с трубой; фиг. 1 с - вид в плане трубного фитинга, представленного на фиг. 1 а, без трубы; фиг. 1d - вид с торца трубного фитинга, представленного на фиг. 1 с, по стрелке В; фиг. 1 е - вид сбоку элемента крепления трубы в представленном на фиг. 1 а фитинге согласно одному варианту осуществления настоящего изобретения; фиг. 1f- вид сбоку представленного на фиг. 1 е элемента крепления трубы (при частичном разрезе и с местным вырезом); фиг. 2 - вид сбоку представленного на фиг. 1 а трубного фитинга (при частичном разрезе и с местным вырезом), причем труба полностью вставлена в фитинг; фиг. 3 - вид сбоку представленного на фиг. 1 а трубного фитинга (при частичном разрезе и с местным вырезом), причем труба частично удалена из фитинга; фиг. 4 - вид в плане трубного фитинга, известного в данной области техники как "тройник" согласно другому варианту осуществления настоящего изобретения; фиг. 5 - вид в плане трубного фитинга, известного в данной области техники как "резьбовой соединитель", сконструированного и применяемого согласно альтернативному варианту осуществления настоящего изобретения. Осуществление изобретения Изобретение относится к трубному фитингу, применяемому для труб, в которых можно прорезать канавку, который обеспечивает быстрое присоединение трубы к фитингу и быстрое удаление трубы без необходимости разрезки трубы, что позволяет использовать фитинг повторно. Трубный фитинг включает корпус с соединительным цилиндром, герметично установленным в корпусе, причем цилиндр имеет участок уменьшенного диаметра с выемкой, формирующей скошенный заплечик. Элемент крепления трубы смонтирован с возможностью вращения по отношению к участку с уменьшенным диаметром соединительного цилиндра и относительно выемки для того, чтобы обеспечивалось местное зацепление трубы в процессе быстрого соединения. Фитинг дополнительно включает элементы для местного зацепления внутренней стенки трубы, чтобы предотвратить удаление трубы от фитинга простым стягиванием трубы, при этом имеется возможность удаления трубы от фитинга при манипулировании элементом крепления трубы.-1 017032 На фиг. 1a-1f представлен трубный фитинг 10 согласно одному варианту осуществления настоящего изобретения для трубы 12, в которой можно прорезать канавку. Трубный фитинг 10 включает корпус 14 и соединительный цилиндр 16, по меньшей мере, частично расположенный с одной стороны корпуса 14. Соединительный цилиндр 16 установлен герметично в корпусе 14, как показано позицией 17, предпочтительно, согласно соответствующим стандартам для скрытых трубных фитингов. Отдельным признаком изобретения является то, что в процессе изготовления обеспечивается герметичность соединения корпуса с соединительным цилиндром, в результате чего, отсутствует необходимость в какой-либо отдельной стопорной гайке и соответствующей прокладке. Следует принять во внимание, что соединительный цилиндр 16 также можно полностью разместить в корпусе 14. Соединительный цилиндр 16 может быть выполнен как неотъемлемая часть корпуса 14. В соединительном цилиндре 16 имеется участок 19 уменьшенного диаметра, который включает кольцевую выемку 21, описанную подробно ниже. Трубный фитинг 10 дополнительно включает элемент 20 крепления трубы, установленный с возможностью свободного вращения вокруг наружной стенки участка 19 соединительного цилиндра 16. Элементом 20 крепления трубы, как хорошо видно на фиг. 1f, задается приемное углубление 27 для трубы. Внутренняя стенка углубления 27 образована по меньшей мере одним и, предпочтительно, несколькими продольными выступами 26. Каждый выступ имеет участок 31 с вырезом, обеспечивающий гибкость выступам 26, что позволяет их свободным концам входить в выемку 21 и выходить из нее. Внешняя винтовая резьба 22 выполнена на выступах 26 таким образом, что на каждом выступе имеется участок винтовой резьбы 22. Винтовая резьба 22 имеет треугольное поперечное сечение, одна сторона витка резьбы имеет наклон, а другая сторона витка резьбы перпендикулярна выступу 26. Как описывалось выше, элемент 20 крепления трубы установлен с возможностью вращения по отношению к участку 19 меньшего диаметра соединительного цилиндра 16 и относительно кольцевой выемки 21. Выемка 21 имеет заплечик 23 с наклонным участком 23'. Длина участка 19 больше длины элемента 20 крепления трубы, что позволяет элементу крепления трубы перемещаться возвратнопоступательно в продольном направлении участка 19 до тех пор, пока выступы 26 не будут упираться в заплечик 23 выемки 21. Заплечик 23 служит как стопорный элемент, препятствующий элементу 20 крепления трубы выскальзывать из соединительного цилиндра 16, в то время как скошенный участок 23' заплечика перемещает выступы 26 к трубе 12, в результате чего резьба 22, прорезая стенку трубы, сцепляется с ней и не позволяет трубе выскальзывать из соединительного цилиндра 16. На фиг. 2 вид сбоку трубного фитинга (при частичном разрезе и с местным вырезом) с трубой 12,полностью вдвинутой в приемное углубление 27 трубы. Когда трубу 12 надвигают на фитинг и продвигают в углубление 27, труба гладко скользит по выступам 26, по наклонной стороне резьбы 22, направляя гибкие выступы 26 внутрь выемки 21 и друг к другу. Когда трубу 12 надвигают на фитинг, крепежный элемент 20 трубы перемещается к корпусу 14 до тех пор, пока он не упрется в корпус. Предпочтительно,трубу 12 вводят в кольцевое углубление 27 в элементе 20 крепления трубы до тех пор, пока труба не упрется в концевую стенку отверстия. При необходимости, в элементе 20 крепления трубы может быть предусмотрено одно или несколько отверстий 29, чтобы у пользователя была возможность удостовериться, что край трубы полностью вошел в углубление 27. При вытягивании трубы 12 обратно из корпуса 14 перпендикулярная сторона витков винтовой резьбы 22 зацепляет внутреннюю стенку 18 трубы 12 и прорезает в ней канавку. При дальнейшем вытягивании трубы 12 крепежный элемент 20 трубы выходит из корпуса 14 и заставляет выступы 26 скользить по скошенному участку 23' заплечика 23. Вследствие чего выступы 26 глубже врезаются внутрь трубы 12 до тех пор, пока выступы не упрутся в заплечик 23, как показано на фиг. 1 а. В результате, нитки резьбы 22 глубже зацепляют внутреннюю стенку 18 трубы до тех пор, пока труба полностью не закрепится на выступах 26. В этом положении выступы 26, по существу, зажаты в трубе 12 посредством винтовой резьбы 22 и заплечика 23. При желании может быть предусмотрена одна или несколько дополнительных канавок 34 или отверстий в соединительном цилиндре 16 за пределами элемента 20 крепления трубы для установки одного или нескольких уплотнительных колец 36, или других уплотняющих элементов для герметичного сцепления с внутренней стенкой трубы. Элемент 20 крепления трубы, предпочтительно, включает внешний участок 28, благодаря которому можно вращать элемент 20 крепления трубы для удаления трубы 12 из фитинга. На фиг. 3 показано, что при вращении крепежного элемента 20 трубы против направления винтовой резьбы 22, резьба 22 обеспечивает нарезку спиральных канавок 22' во внутренней стенке 18 трубы, при этом образуется винтовая резьба, которая обеспечивает перемещение трубы 12 назад из углубления 27 до полного удаления трубы из фитинга. Следует принять во внимание, что наряду с применением изобретения для слоистых пластиковых труб, например труб, имеющих внутренний полиэтиленовый слой, включая трубы ПЕКС (из сшитого полиэтилена), также изобретение может применяться для любых других труб, которые имеют внутреннюю стенку, достаточно мягкую для прорезки канавки, но достаточно прочную, чтобы закрепить трубу посредством выступов 26 при монтаже трубопровода в соответствии с техническими требованиями, и чтобы труба оставалась в рабочем положении при нормальной эксплуатации. Также следует принять во-2 017032 внимание, что изобретение может быть применимо для любых упругих труб, в которых выступами 26 фитинга можно прорезать канавку. Фитинг может быть изготовлен из любого материала, подходящего для транспортировки конкретной жидкости, проходящей по трубам. Согласно фиг. 1 а, трубный фитинг 10 выполнен как имеющий один соединительный цилиндр для сцепления с одной трубой. Альтернативно трубный фитинг может иметь любую конструкцию и может включать несколько соединительных цилиндров с соответствующими трубными соединительными элементами, обеспечивающими сцепление с несколькими трубами. На фиг. 4 и 5 в качестве примера представлены два дополнительных соединителя, каждый из которых, согласно изобретению, имеет по меньшей мере один трубный соединительный элемент. В то время как для раскрытия изобретения использовалось ограниченное количество вариантов осуществления, очевидно, что в изобретение может быть внесено множество изменений, модификаций и изобретение может иметь иные применения. Кроме того, очевидно, что изобретение не ограничивается вариантом осуществления, описанным выше лишь в качестве примера. Точнее, изобретение ограничивается исключительно нижеследующими пунктами формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трубный фитинг, содержащий корпус; соединительный цилиндр, по меньшей мере, частично размещенный в указанном корпусе и герметично связанный с ним, при этом указанный цилиндр имеет участок уменьшенного диаметра с выемкой,образующий скошенный заплечик; элемент крепления трубы, установленный с возможностью вращения относительно указанного участка с уменьшенным диаметром соединительного цилиндра и относительно указанной выемки так, чтобы обеспечивать местное зацепление трубы в процессе быстрого соединения; и средства для местного зацепления внутренней стенки трубы, обеспечивающие удаление трубы из фитинга при манипулировании указанным элементом крепления трубы. 2. Фитинг по п.1, характеризующийся тем, что указанный элемент крепления трубы включает углубление для размещения трубы, по меньшей мере один гибкий выступ, ограничивающий внутреннюю стенку указанного углубления, и указанные средства для местного зацепления, содержащие участки внешней винтовой резьбы, расположенные на указанных выступах, предназначенных для прорезки и зацепления внутренней стенки трубы, причем указанный выступ расположен рядом с указанной выемкой и предназначен для избирательного перемещения в выемку в процессе быстрого соединения и из указанного углубления, так что винтовая резьба зацепляет внутреннюю стенку трубы, когда указанный по меньшей мере один выступ скользит вдоль указанного заплечика до тех пор, пока указанный выступ не упрется в указанный заплечик. 3. Трубный фитинг по любому из пп.1 или 2, характеризующийся тем, что указанный элемент крепления трубы имеет манипулируемый участок для облегчения вращения указанного элемента крепления трубы. 4. Способ формирования трубного фитинга, применяемого для трубы, в которой можно прорезать канавку, включающий использование соединительного цилиндра, герметично связанного с корпусом; выполнение участка уменьшенного диаметра указанного цилиндра с выемкой, образующей скошенный заплечик; установку элемента крепления трубы с возможностью вращения относительно указанного участка уменьшенного диаметра указанного соединительного цилиндра и относительно указанной выемки для обеспечения местного зацепления трубы в процессе быстрого соединения и использование средств для местного зацепления внутренней стенки трубы, позволяющих удаление трубы из фитинга при манипулировании указанным элементом крепления трубы. 5. Способ по п.4, характеризующийся выполнением углубления в указанном элементе крепления трубы для ее размещения, причем внутренняя стенка указанного отверстия выполнена в виде по меньшей мере одного гибкого выступа, и выполнением участков внешней винтовой резьбы на указанном по меньшей мере одном выступе,причем указанная резьба предназначена для прорезки и зацепления внутренней стенки трубы, при этом указанный по меньшей мере один выступ расположен рядом с указанной выемкой и предназначен для избирательного перемещения в выемку в процессе быстрого соединения и из указанной выемки, так что винтовая резьба зацепляет внутреннюю стенку трубы, когда указанный по меньшей мере один выступ скользит вдоль указанного заплечика до тех пор, пока указанный выступ не упрется в указанный заплечик.
