Генератор тока нулевой последовательности

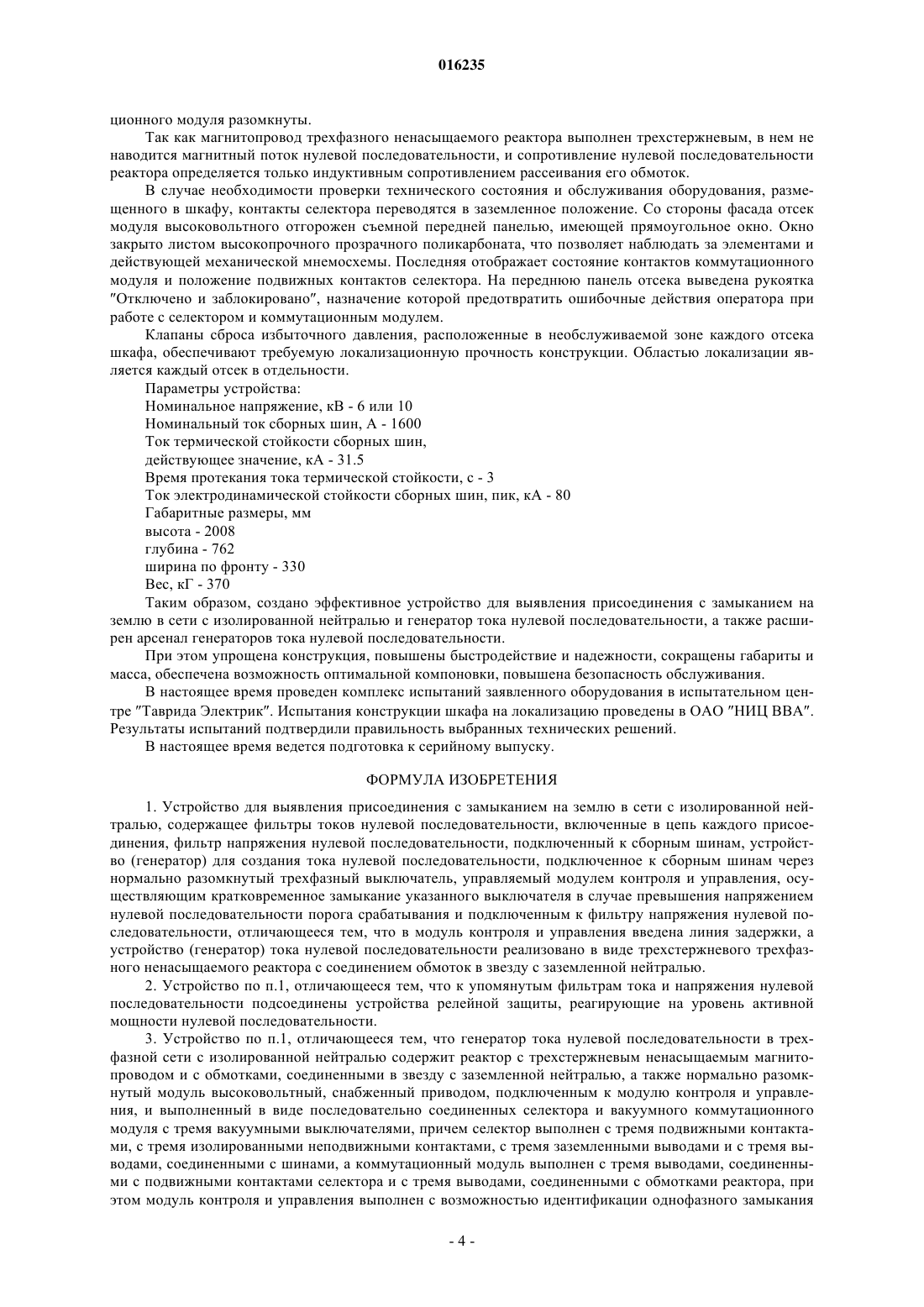

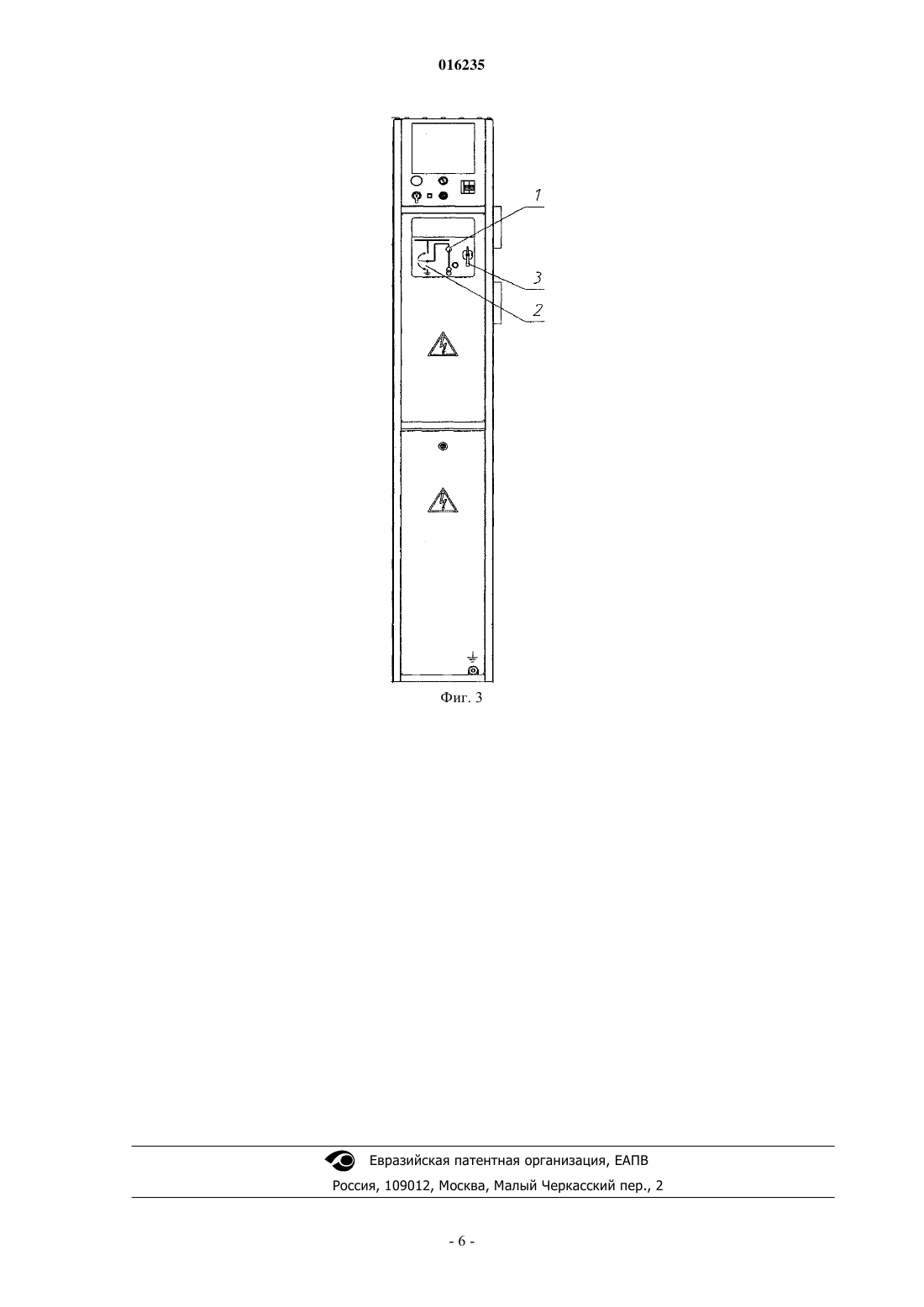

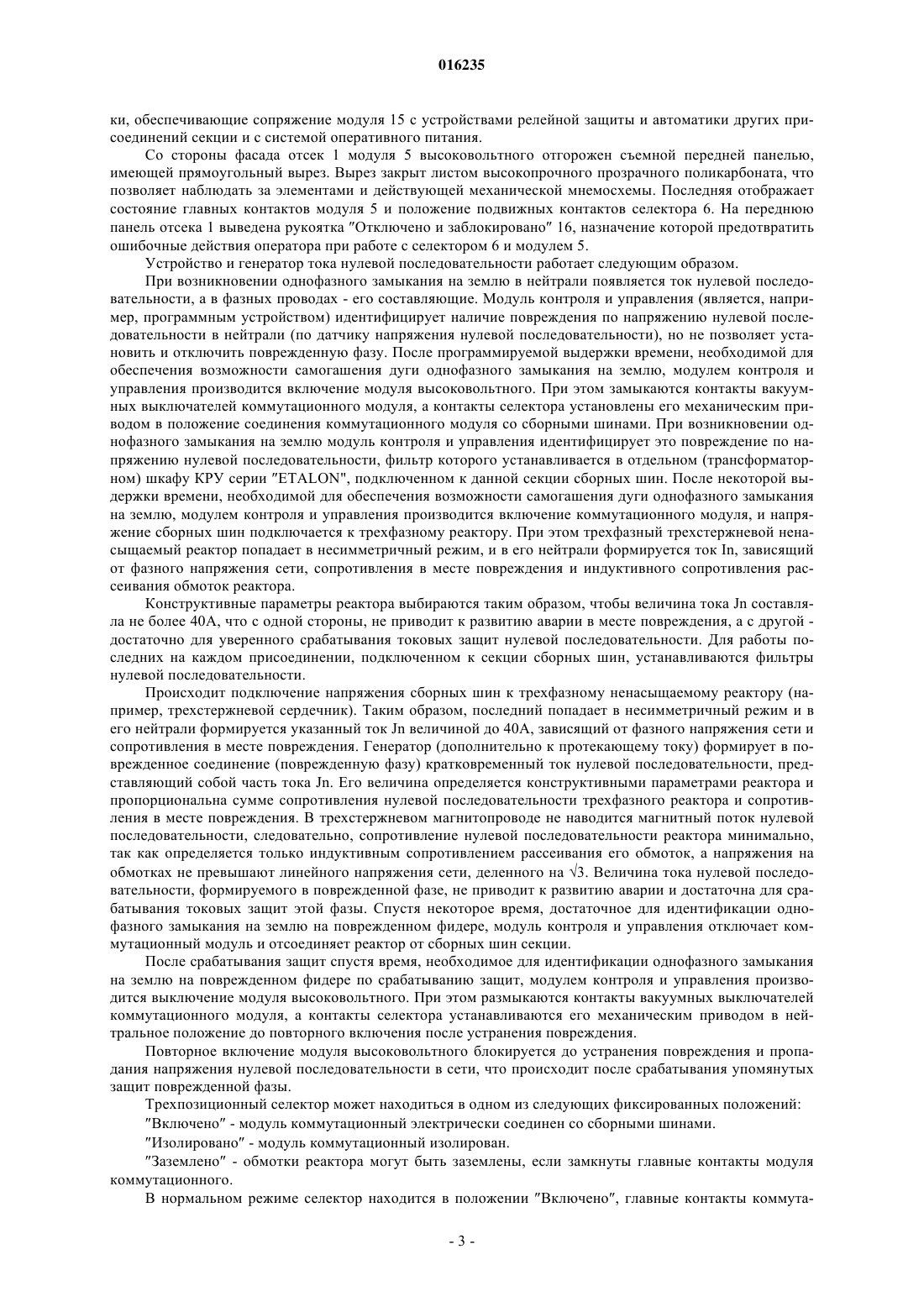

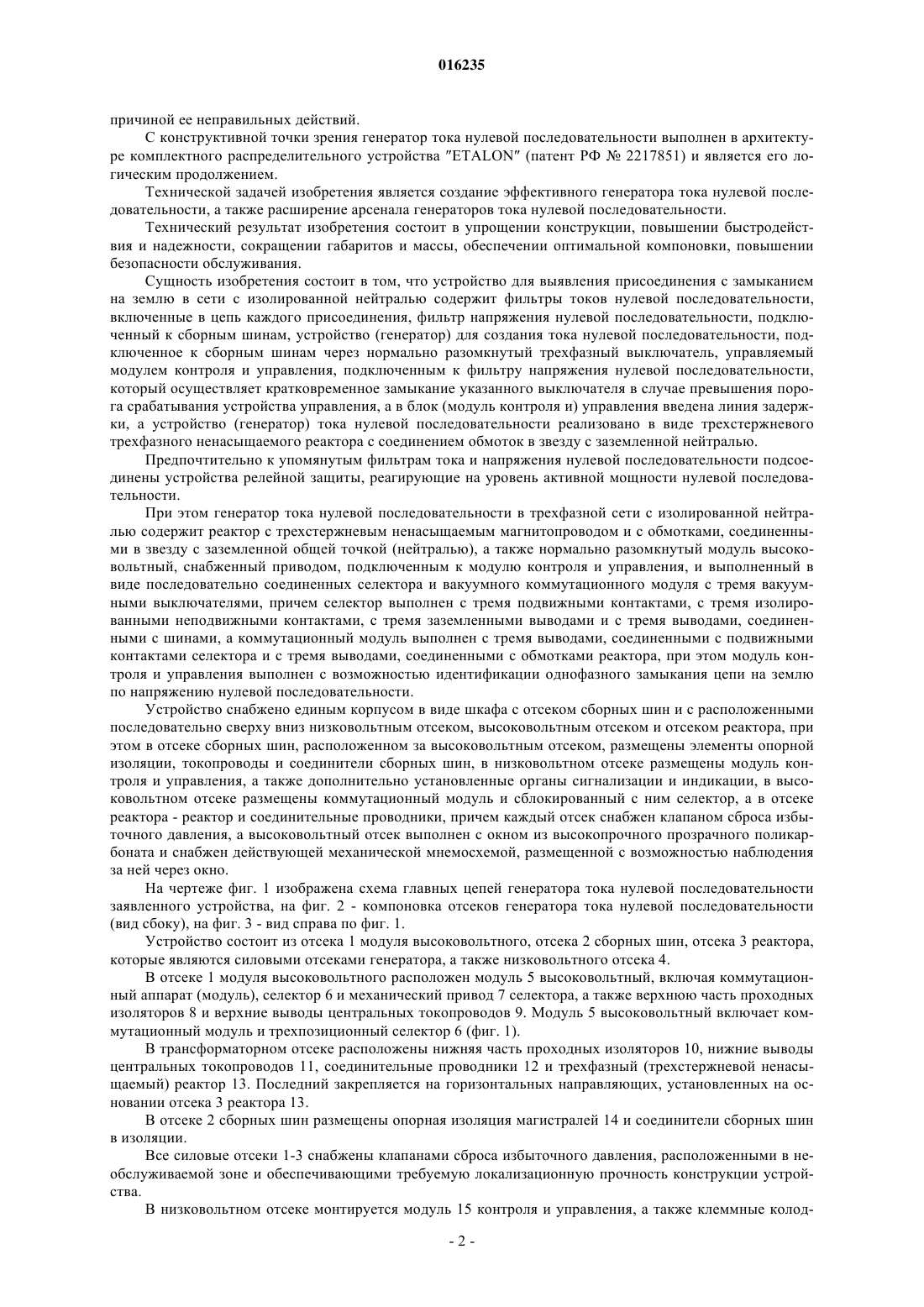

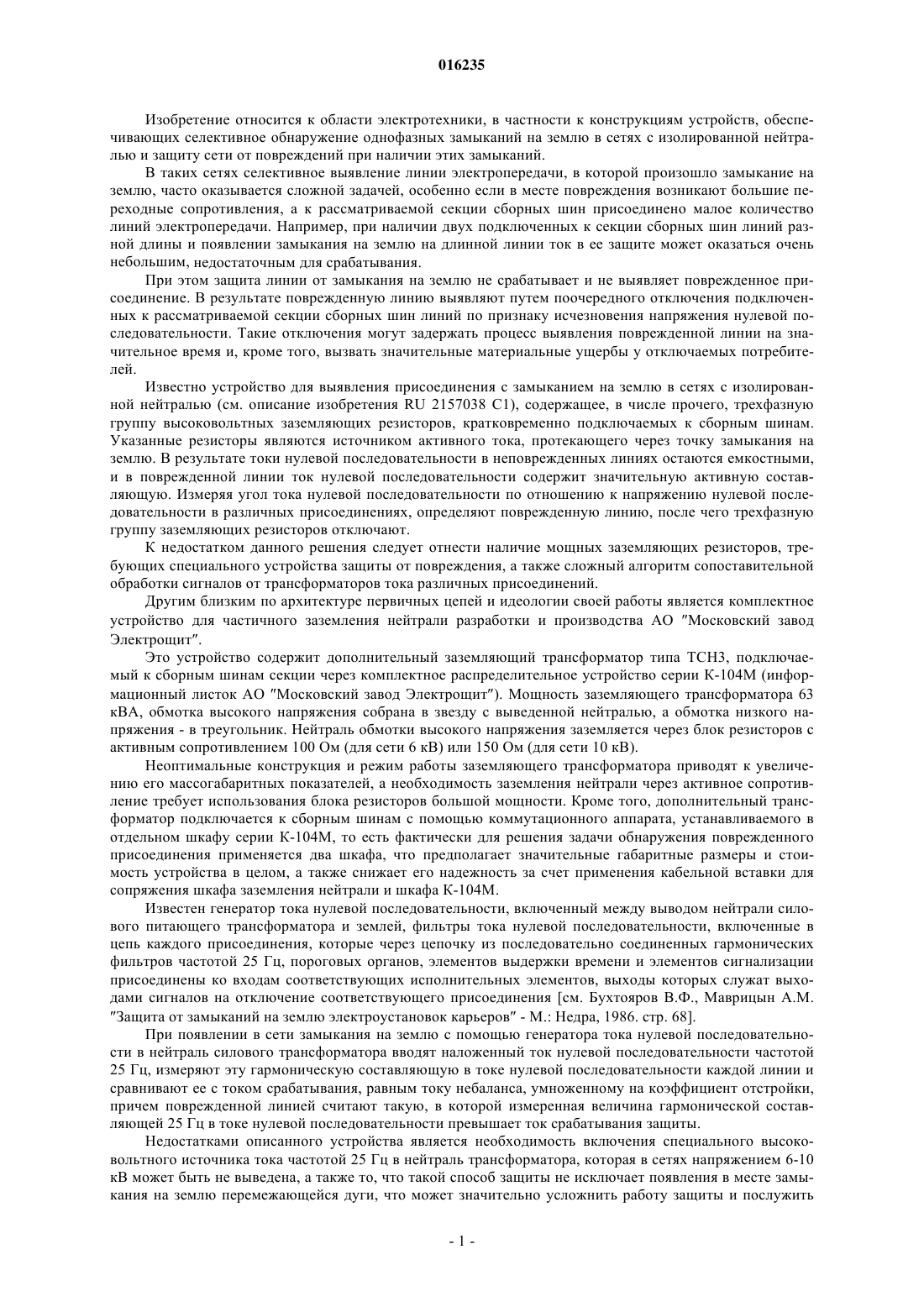

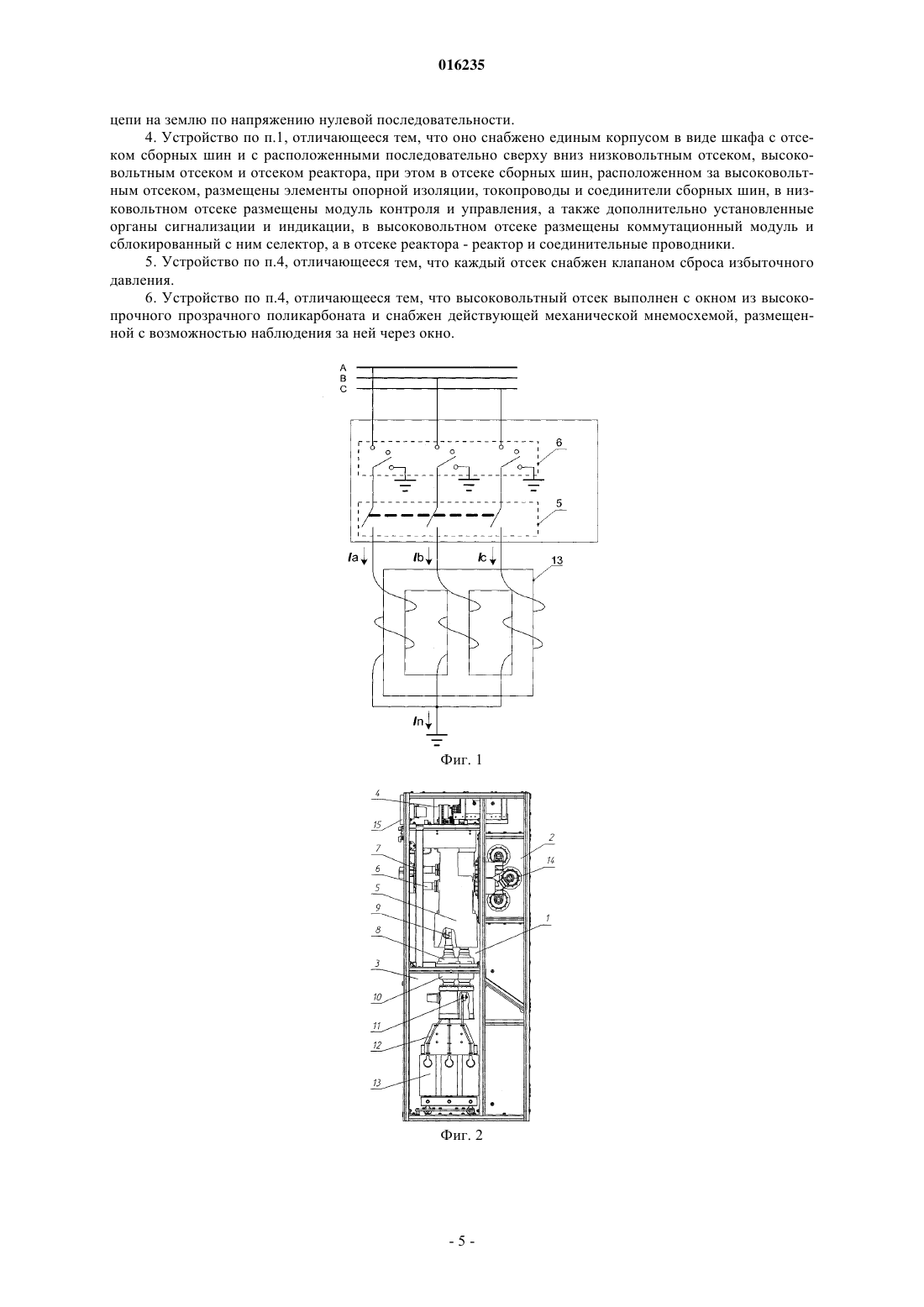

"ПРОМЫШЛЕННАЯ ГРУППА ТЭЛ ТАВРИДА ЭЛЕКТРИК" (RU) Устройство для выявления присоединения с замыканием на землю в сети с изолированной нейтралью содержит фильтры токов нулевой последовательности, включенные в цепь каждого присоединения, фильтр напряжения нулевой последовательности, подключенный к сборным шинам, устройство (генератор) для создания тока нулевой последовательности, подключенное к сборным шинам через выключатель, управляемый модулем контроля и управления, подключенным к фильтру напряжения нулевой последовательности, который осуществляет кратковременное замыкание указанного выключателя в случае превышения порога срабатывания устройства управления, а в блок (модуль контроля и управления) введена линия задержки. При этом генератор тока нулевой последовательности в трехфазной сети с изолированной нейтралью содержит реактор с трехстержневым ненасыщаемым магнитопроводом и с обмотками, соединенными в звезду с заземленной общей точкой (нейтралью), а также нормально разомкнутый модуль высоковольтный,снабженный приводом, подключенным к модулю контроля и управления, и выполненный в виде последовательно соединенных селектора и вакуумного коммутационного модуля с тремя вакуумными выключателями, причем селектор выполнен с тремя подвижными контактами, с тремя изолированными неподвижными контактами, с тремя заземленными выводами и с тремя выводами,соединенными с шинами, а коммутационный модуль выполнен с тремя выводами, соединенными с подвижными контактами селектора и с тремя выводами, соединенными с обмотками реактора,при этом модуль контроля и управления выполнен с возможностью идентификации однофазного замыкания цепи на землю по напряжению нулевой последовательности. В результате упрощена конструкция, повышены быстродействие и надежность, сокращены габариты и масса, обеспечена возможность оптимальной компоновки, повышена безопасность обслуживания. Чалый Алексей Михайлович, Горелов Вячеслав Николаевич (RU), Инячин Александр Николаевич (UA) Прозоровский А.Ю. (RU) 016235 Изобретение относится к области электротехники, в частности к конструкциям устройств, обеспечивающих селективное обнаружение однофазных замыканий на землю в сетях с изолированной нейтралью и защиту сети от повреждений при наличии этих замыканий. В таких сетях селективное выявление линии электропередачи, в которой произошло замыкание на землю, часто оказывается сложной задачей, особенно если в месте повреждения возникают большие переходные сопротивления, а к рассматриваемой секции сборных шин присоединено малое количество линий электропередачи. Например, при наличии двух подключенных к секции сборных шин линий разной длины и появлении замыкания на землю на длинной линии ток в ее защите может оказаться очень небольшим, недостаточным для срабатывания. При этом защита линии от замыкания на землю не срабатывает и не выявляет поврежденное присоединение. В результате поврежденную линию выявляют путем поочередного отключения подключенных к рассматриваемой секции сборных шин линий по признаку исчезновения напряжения нулевой последовательности. Такие отключения могут задержать процесс выявления поврежденной линии на значительное время и, кроме того, вызвать значительные материальные ущербы у отключаемых потребителей. Известно устройство для выявления присоединения с замыканием на землю в сетях с изолированной нейтралью (см. описание изобретения RU 2157038 С 1), содержащее, в числе прочего, трехфазную группу высоковольтных заземляющих резисторов, кратковременно подключаемых к сборным шинам. Указанные резисторы являются источником активного тока, протекающего через точку замыкания на землю. В результате токи нулевой последовательности в неповрежденных линиях остаются емкостными,и в поврежденной линии ток нулевой последовательности содержит значительную активную составляющую. Измеряя угол тока нулевой последовательности по отношению к напряжению нулевой последовательности в различных присоединениях, определяют поврежденную линию, после чего трехфазную группу заземляющих резисторов отключают. К недостатком данного решения следует отнести наличие мощных заземляющих резисторов, требующих специального устройства защиты от повреждения, а также сложный алгоритм сопоставительной обработки сигналов от трансформаторов тока различных присоединений. Другим близким по архитектуре первичных цепей и идеологии своей работы является комплектное устройство для частичного заземления нейтрали разработки и производства АО Московский завод Электрощит. Это устройство содержит дополнительный заземляющий трансформатор типа ТСН 3, подключаемый к сборным шинам секции через комплектное распределительное устройство серии К-104 М (информационный листок АО Московский завод Электрощит). Мощность заземляющего трансформатора 63 кВА, обмотка высокого напряжения собрана в звезду с выведенной нейтралью, а обмотка низкого напряжения - в треугольник. Нейтраль обмотки высокого напряжения заземляется через блок резисторов с активным сопротивлением 100 Ом (для сети 6 кВ) или 150 Ом (для сети 10 кВ). Неоптимальные конструкция и режим работы заземляющего трансформатора приводят к увеличению его массогабаритных показателей, а необходимость заземления нейтрали через активное сопротивление требует использования блока резисторов большой мощности. Кроме того, дополнительный трансформатор подключается к сборным шинам с помощью коммутационного аппарата, устанавливаемого в отдельном шкафу серии К-104 М, то есть фактически для решения задачи обнаружения поврежденного присоединения применяется два шкафа, что предполагает значительные габаритные размеры и стоимость устройства в целом, а также снижает его надежность за счет применения кабельной вставки для сопряжения шкафа заземления нейтрали и шкафа К-104 М. Известен генератор тока нулевой последовательности, включенный между выводом нейтрали силового питающего трансформатора и землей, фильтры тока нулевой последовательности, включенные в цепь каждого присоединения, которые через цепочку из последовательно соединенных гармонических фильтров частотой 25 Гц, пороговых органов, элементов выдержки времени и элементов сигнализации присоединены ко входам соответствующих исполнительных элементов, выходы которых служат выходами сигналов на отключение соответствующего присоединения [см. Бухтояров В.Ф., Маврицын A.M. Защита от замыканий на землю электроустановок карьеров - М.: Недра, 1986. стр. 68]. При появлении в сети замыкания на землю с помощью генератора тока нулевой последовательности в нейтраль силового трансформатора вводят наложенный ток нулевой последовательности частотой 25 Гц, измеряют эту гармоническую составляющую в токе нулевой последовательности каждой линии и сравнивают ее с током срабатывания, равным току небаланса, умноженному на коэффициент отстройки,причем поврежденной линией считают такую, в которой измеренная величина гармонической составляющей 25 Гц в токе нулевой последовательности превышает ток срабатывания защиты. Недостатками описанного устройства является необходимость включения специального высоковольтного источника тока частотой 25 Гц в нейтраль трансформатора, которая в сетях напряжением 6-10 кВ может быть не выведена, а также то, что такой способ защиты не исключает появления в месте замыкания на землю перемежающейся дуги, что может значительно усложнить работу защиты и послужить-1 016235 причиной ее неправильных действий. С конструктивной точки зрения генератор тока нулевой последовательности выполнен в архитектуре комплектного распределительного устройства ETALON (патент РФ 2217851) и является его логическим продолжением. Технической задачей изобретения является создание эффективного генератора тока нулевой последовательности, а также расширение арсенала генераторов тока нулевой последовательности. Технический результат изобретения состоит в упрощении конструкции, повышении быстродействия и надежности, сокращении габаритов и массы, обеспечении оптимальной компоновки, повышении безопасности обслуживания. Сущность изобретения состоит в том, что устройство для выявления присоединения с замыканием на землю в сети с изолированной нейтралью содержит фильтры токов нулевой последовательности,включенные в цепь каждого присоединения, фильтр напряжения нулевой последовательности, подключенный к сборным шинам, устройство (генератор) для создания тока нулевой последовательности, подключенное к сборным шинам через нормально разомкнутый трехфазный выключатель, управляемый модулем контроля и управления, подключенным к фильтру напряжения нулевой последовательности,который осуществляет кратковременное замыкание указанного выключателя в случае превышения порога срабатывания устройства управления, а в блок (модуль контроля и) управления введена линия задержки, а устройство (генератор) тока нулевой последовательности реализовано в виде трехстержневого трехфазного ненасыщаемого реактора с соединением обмоток в звезду с заземленной нейтралью. Предпочтительно к упомянутым фильтрам тока и напряжения нулевой последовательности подсоединены устройства релейной защиты, реагирующие на уровень активной мощности нулевой последовательности. При этом генератор тока нулевой последовательности в трехфазной сети с изолированной нейтралью содержит реактор с трехстержневым ненасыщаемым магнитопроводом и с обмотками, соединенными в звезду с заземленной общей точкой (нейтралью), а также нормально разомкнутый модуль высоковольтный, снабженный приводом, подключенным к модулю контроля и управления, и выполненный в виде последовательно соединенных селектора и вакуумного коммутационного модуля с тремя вакуумными выключателями, причем селектор выполнен с тремя подвижными контактами, с тремя изолированными неподвижными контактами, с тремя заземленными выводами и с тремя выводами, соединенными с шинами, а коммутационный модуль выполнен с тремя выводами, соединенными с подвижными контактами селектора и с тремя выводами, соединенными с обмотками реактора, при этом модуль контроля и управления выполнен с возможностью идентификации однофазного замыкания цепи на землю по напряжению нулевой последовательности. Устройство снабжено единым корпусом в виде шкафа с отсеком сборных шин и с расположенными последовательно сверху вниз низковольтным отсеком, высоковольтным отсеком и отсеком реактора, при этом в отсеке сборных шин, расположенном за высоковольтным отсеком, размещены элементы опорной изоляции, токопроводы и соединители сборных шин, в низковольтном отсеке размещены модуль контроля и управления, а также дополнительно установленные органы сигнализации и индикации, в высоковольтном отсеке размещены коммутационный модуль и сблокированный с ним селектор, а в отсеке реактора - реактор и соединительные проводники, причем каждый отсек снабжен клапаном сброса избыточного давления, а высоковольтный отсек выполнен с окном из высокопрочного прозрачного поликарбоната и снабжен действующей механической мнемосхемой, размещенной с возможностью наблюдения за ней через окно. На чертеже фиг. 1 изображена схема главных цепей генератора тока нулевой последовательности заявленного устройства, на фиг. 2 - компоновка отсеков генератора тока нулевой последовательности(вид сбоку), на фиг. 3 - вид справа по фиг. 1. Устройство состоит из отсека 1 модуля высоковольтного, отсека 2 сборных шин, отсека 3 реактора,которые являются силовыми отсеками генератора, а также низковольтного отсека 4. В отсеке 1 модуля высоковольтного расположен модуль 5 высоковольтный, включая коммутационный аппарат (модуль), селектор 6 и механический привод 7 селектора, а также верхнюю часть проходных изоляторов 8 и верхние выводы центральных токопроводов 9. Модуль 5 высоковольтный включает коммутационный модуль и трехпозиционный селектор 6 (фиг. 1). В трансформаторном отсеке расположены нижняя часть проходных изоляторов 10, нижние выводы центральных токопроводов 11, соединительные проводники 12 и трехфазный (трехстержневой ненасыщаемый) реактор 13. Последний закрепляется на горизонтальных направляющих, установленных на основании отсека 3 реактора 13. В отсеке 2 сборных шин размещены опорная изоляция магистралей 14 и соединители сборных шин в изоляции. Все силовые отсеки 1-3 снабжены клапанами сброса избыточного давления, расположенными в необслуживаемой зоне и обеспечивающими требуемую локализационную прочность конструкции устройства. В низковольтном отсеке монтируется модуль 15 контроля и управления, а также клеммные колод-2 016235 ки, обеспечивающие сопряжение модуля 15 с устройствами релейной защиты и автоматики других присоединений секции и с системой оперативного питания. Со стороны фасада отсек 1 модуля 5 высоковольтного отгорожен съемной передней панелью,имеющей прямоугольный вырез. Вырез закрыт листом высокопрочного прозрачного поликарбоната, что позволяет наблюдать за элементами и действующей механической мнемосхемы. Последняя отображает состояние главных контактов модуля 5 и положение подвижных контактов селектора 6. На переднюю панель отсека 1 выведена рукоятка Отключено и заблокировано 16, назначение которой предотвратить ошибочные действия оператора при работе с селектором 6 и модулем 5. Устройство и генератор тока нулевой последовательности работает следующим образом. При возникновении однофазного замыкания на землю в нейтрали появляется ток нулевой последовательности, а в фазных проводах - его составляющие. Модуль контроля и управления (является, например, программным устройством) идентифицирует наличие повреждения по напряжению нулевой последовательности в нейтрали (по датчику напряжения нулевой последовательности), но не позволяет установить и отключить поврежденную фазу. После программируемой выдержки времени, необходимой для обеспечения возможности самогашения дуги однофазного замыкания на землю, модулем контроля и управления производится включение модуля высоковольтного. При этом замыкаются контакты вакуумных выключателей коммутационного модуля, а контакты селектора установлены его механическим приводом в положение соединения коммутационного модуля со сборными шинами. При возникновении однофазного замыкания на землю модуль контроля и управления идентифицирует это повреждение по напряжению нулевой последовательности, фильтр которого устанавливается в отдельном (трансформаторном) шкафу КРУ серии ETALON", подключенном к данной секции сборных шин. После некоторой выдержки времени, необходимой для обеспечения возможности самогашения дуги однофазного замыкания на землю, модулем контроля и управления производится включение коммутационного модуля, и напряжение сборных шин подключается к трехфазному реактору. При этом трехфазный трехстержневой ненасыщаемый реактор попадает в несимметричный режим, и в его нейтрали формируется ток In, зависящий от фазного напряжения сети, сопротивления в месте повреждения и индуктивного сопротивления рассеивания обмоток реактора. Конструктивные параметры реактора выбираются таким образом, чтобы величина тока Jn составляла не более 40 А, что с одной стороны, не приводит к развитию аварии в месте повреждения, а с другой достаточно для уверенного срабатывания токовых защит нулевой последовательности. Для работы последних на каждом присоединении, подключенном к секции сборных шин, устанавливаются фильтры нулевой последовательности. Происходит подключение напряжения сборных шин к трехфазному ненасыщаемому реактору (например, трехстержневой сердечник). Таким образом, последний попадает в несимметричный режим и в его нейтрали формируется указанный ток Jn величиной до 40 А, зависящий от фазного напряжения сети и сопротивления в месте повреждения. Генератор (дополнительно к протекающему току) формирует в поврежденное соединение (поврежденную фазу) кратковременный ток нулевой последовательности, представляющий собой часть тока Jn. Его величина определяется конструктивными параметрами реактора и пропорциональна сумме сопротивления нулевой последовательности трехфазного реактора и сопротивления в месте повреждения. В трехстержневом магнитопроводе не наводится магнитный поток нулевой последовательности, следовательно, сопротивление нулевой последовательности реактора минимально,так как определяется только индуктивным сопротивлением рассеивания его обмоток, а напряжения на обмотках не превышают линейного напряжения сети, деленного на 3. Величина тока нулевой последовательности, формируемого в поврежденной фазе, не приводит к развитию аварии и достаточна для срабатывания токовых защит этой фазы. Спустя некоторое время, достаточное для идентификации однофазного замыкания на землю на поврежденном фидере, модуль контроля и управления отключает коммутационный модуль и отсоединяет реактор от сборных шин секции. После срабатывания защит спустя время, необходимое для идентификации однофазного замыкания на землю на поврежденном фидере по срабатыванию защит, модулем контроля и управления производится выключение модуля высоковольтного. При этом размыкаются контакты вакуумных выключателей коммутационного модуля, а контакты селектора устанавливаются его механическим приводом в нейтральное положение до повторного включения после устранения повреждения. Повторное включение модуля высоковольтного блокируется до устранения повреждения и пропадания напряжения нулевой последовательности в сети, что происходит после срабатывания упомянутых защит поврежденной фазы. Трехпозиционный селектор может находиться в одном из следующих фиксированных положений: Включено - модуль коммутационный электрически соединен со сборными шинами. Изолировано - модуль коммутационный изолирован. Заземлено - обмотки реактора могут быть заземлены, если замкнуты главные контакты модуля коммутационного. В нормальном режиме селектор находится в положении Включено, главные контакты коммута-3 016235 ционного модуля разомкнуты. Так как магнитопровод трехфазного ненасыщаемого реактора выполнен трехстержневым, в нем не наводится магнитный поток нулевой последовательности, и сопротивление нулевой последовательности реактора определяется только индуктивным сопротивлением рассеивания его обмоток. В случае необходимости проверки технического состояния и обслуживания оборудования, размещенного в шкафу, контакты селектора переводятся в заземленное положение. Со стороны фасада отсек модуля высоковольтного отгорожен съемной передней панелью, имеющей прямоугольное окно. Окно закрыто листом высокопрочного прозрачного поликарбоната, что позволяет наблюдать за элементами и действующей механической мнемосхемы. Последняя отображает состояние контактов коммутационного модуля и положение подвижных контактов селектора. На переднюю панель отсека выведена рукоятка Отключено и заблокировано, назначение которой предотвратить ошибочные действия оператора при работе с селектором и коммутационным модулем. Клапаны сброса избыточного давления, расположенные в необслуживаемой зоне каждого отсека шкафа, обеспечивают требуемую локализационную прочность конструкции. Областью локализации является каждый отсек в отдельности. Параметры устройства: Номинальное напряжение, кВ - 6 или 10 Номинальный ток сборных шин, А - 1600 Ток термической стойкости сборных шин,действующее значение, кА - 31.5 Время протекания тока термической стойкости, с - 3 Ток электродинамической стойкости сборных шин, пик, кА - 80 Габаритные размеры, мм высота - 2008 глубина - 762 ширина по фронту - 330 Вес, кГ - 370 Таким образом, создано эффективное устройство для выявления присоединения с замыканием на землю в сети с изолированной нейтралью и генератор тока нулевой последовательности, а также расширен арсенал генераторов тока нулевой последовательности. При этом упрощена конструкция, повышены быстродействие и надежности, сокращены габариты и масса, обеспечена возможность оптимальной компоновки, повышена безопасность обслуживания. В настоящее время проведен комплекс испытаний заявленного оборудования в испытательном центре Таврида Электрик. Испытания конструкции шкафа на локализацию проведены в ОАО НИЦ ВВА. Результаты испытаний подтвердили правильность выбранных технических решений. В настоящее время ведется подготовка к серийному выпуску. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для выявления присоединения с замыканием на землю в сети с изолированной нейтралью, содержащее фильтры токов нулевой последовательности, включенные в цепь каждого присоединения, фильтр напряжения нулевой последовательности, подключенный к сборным шинам, устройство (генератор) для создания тока нулевой последовательности, подключенное к сборным шинам через нормально разомкнутый трехфазный выключатель, управляемый модулем контроля и управления, осуществляющим кратковременное замыкание указанного выключателя в случае превышения напряжением нулевой последовательности порога срабатывания и подключенным к фильтру напряжения нулевой последовательности, отличающееся тем, что в модуль контроля и управления введена линия задержки, а устройство (генератор) тока нулевой последовательности реализовано в виде трехстержневого трехфазного ненасыщаемого реактора с соединением обмоток в звезду с заземленной нейтралью. 2. Устройство по п.1, отличающееся тем, что к упомянутым фильтрам тока и напряжения нулевой последовательности подсоединены устройства релейной защиты, реагирующие на уровень активной мощности нулевой последовательности. 3. Устройство по п.1, отличающееся тем, что генератор тока нулевой последовательности в трехфазной сети с изолированной нейтралью содержит реактор с трехстержневым ненасыщаемым магнитопроводом и с обмотками, соединенными в звезду с заземленной нейтралью, а также нормально разомкнутый модуль высоковольтный, снабженный приводом, подключенным к модулю контроля и управления, и выполненный в виде последовательно соединенных селектора и вакуумного коммутационного модуля с тремя вакуумными выключателями, причем селектор выполнен с тремя подвижными контактами, с тремя изолированными неподвижными контактами, с тремя заземленными выводами и с тремя выводами, соединенными с шинами, а коммутационный модуль выполнен с тремя выводами, соединенными с подвижными контактами селектора и с тремя выводами, соединенными с обмотками реактора, при этом модуль контроля и управления выполнен с возможностью идентификации однофазного замыкания-4 016235 цепи на землю по напряжению нулевой последовательности. 4. Устройство по п.1, отличающееся тем, что оно снабжено единым корпусом в виде шкафа с отсеком сборных шин и с расположенными последовательно сверху вниз низковольтным отсеком, высоковольтным отсеком и отсеком реактора, при этом в отсеке сборных шин, расположенном за высоковольтным отсеком, размещены элементы опорной изоляции, токопроводы и соединители сборных шин, в низковольтном отсеке размещены модуль контроля и управления, а также дополнительно установленные органы сигнализации и индикации, в высоковольтном отсеке размещены коммутационный модуль и сблокированный с ним селектор, а в отсеке реактора - реактор и соединительные проводники. 5. Устройство по п.4, отличающееся тем, что каждый отсек снабжен клапаном сброса избыточного давления. 6. Устройство по п.4, отличающееся тем, что высоковольтный отсек выполнен с окном из высокопрочного прозрачного поликарбоната и снабжен действующей механической мнемосхемой, размещенной с возможностью наблюдения за ней через окно.
