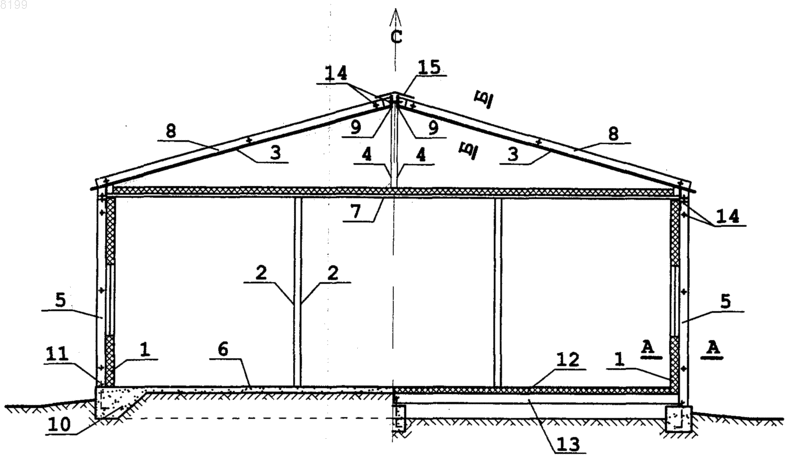

Здание одноэтажное сборно-разборное

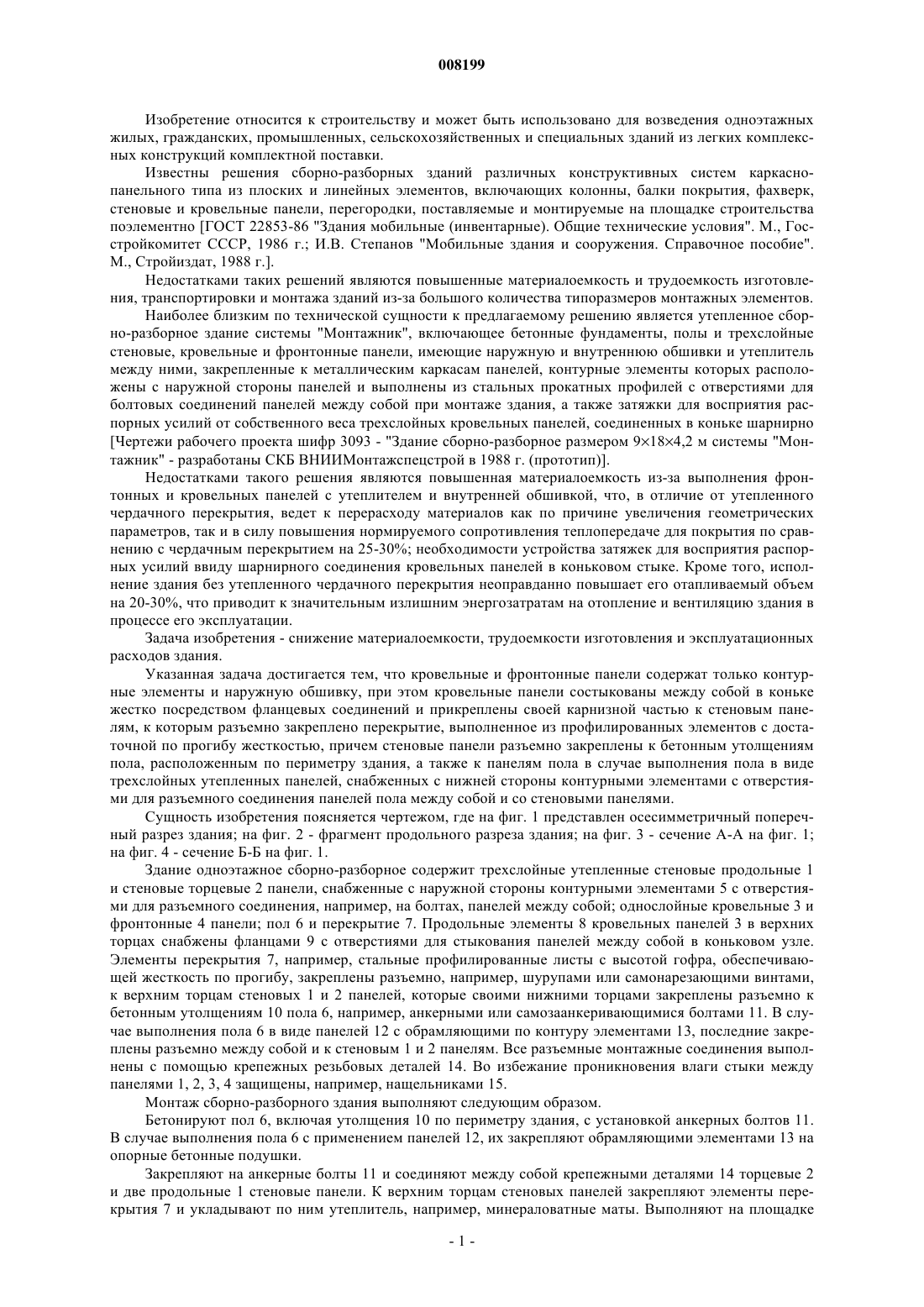

008199 Изобретение относится к строительству и может быть использовано для возведения одноэтажных жилых, гражданских, промышленных, сельскохозяйственных и специальных зданий из легких комплексных конструкций комплектной поставки. Известны решения сборно-разборных зданий различных конструктивных систем каркаснопанельного типа из плоских и линейных элементов, включающих колонны, балки покрытия, фахверк,стеновые и кровельные панели, перегородки, поставляемые и монтируемые на площадке строительства поэлементно [ГОСТ 22853-86 "Здания мобильные (инвентарные). Общие технические условия". М., Госстройкомитет СССР, 1986 г.; И.В. Степанов "Мобильные здания и сооружения. Справочное пособие". М., Стройиздат, 1988 г.]. Недостатками таких решений являются повышенные материалоемкость и трудоемкость изготовления, транспортировки и монтажа зданий из-за большого количества типоразмеров монтажных элементов. Наиболее близким по технической сущности к предлагаемому решению является утепленное сборно-разборное здание системы "Монтажник", включающее бетонные фундаменты, полы и трехслойные стеновые, кровельные и фронтонные панели, имеющие наружную и внутреннюю обшивки и утеплитель между ними, закрепленные к металлическим каркасам панелей, контурные элементы которых расположены с наружной стороны панелей и выполнены из стальных прокатных профилей с отверстиями для болтовых соединений панелей между собой при монтаже здания, а также затяжки для восприятия распорных усилий от собственного веса трехслойных кровельных панелей, соединенных в коньке шарнирно[Чертежи рабочего проекта шифр 3093 - "Здание сборно-разборное размером 9184,2 м системы "Монтажник" - разработаны СКБ ВНИИМонтажспецстрой в 1988 г. (прототип)]. Недостатками такого решения являются повышенная материалоемкость из-за выполнения фронтонных и кровельных панелей с утеплителем и внутренней обшивкой, что, в отличие от утепленного чердачного перекрытия, ведет к перерасходу материалов как по причине увеличения геометрических параметров, так и в силу повышения нормируемого сопротивления теплопередаче для покрытия по сравнению с чердачным перекрытием на 25-30%; необходимости устройства затяжек для восприятия распорных усилий ввиду шарнирного соединения кровельных панелей в коньковом стыке. Кроме того, исполнение здания без утепленного чердачного перекрытия неоправданно повышает его отапливаемый объем на 20-30%, что приводит к значительным излишним энергозатратам на отопление и вентиляцию здания в процессе его эксплуатации. Задача изобретения - снижение материалоемкости, трудоемкости изготовления и эксплуатационных расходов здания. Указанная задача достигается тем, что кровельные и фронтонные панели содержат только контурные элементы и наружную обшивку, при этом кровельные панели состыкованы между собой в коньке жестко посредством фланцевых соединений и прикреплены своей карнизной частью к стеновым панелям, к которым разъемно закреплено перекрытие, выполненное из профилированных элементов с достаточной по прогибу жесткостью, причем стеновые панели разъемно закреплены к бетонным утолщениям пола, расположенным по периметру здания, а также к панелям пола в случае выполнения пола в виде трехслойных утепленных панелей, снабженных с нижней стороны контурными элементами с отверстиями для разъемного соединения панелей пола между собой и со стеновыми панелями. Сущность изобретения поясняется чертежом, где на фиг. 1 представлен осесимметричный поперечный разрез здания; на фиг. 2 - фрагмент продольного разреза здания; на фиг. 3 - сечение А-А на фиг. 1; на фиг. 4 - сечение Б-Б на фиг. 1. Здание одноэтажное сборно-разборное содержит трехслойные утепленные стеновые продольные 1 и стеновые торцевые 2 панели, снабженные с наружной стороны контурными элементами 5 с отверстиями для разъемного соединения, например, на болтах, панелей между собой; однослойные кровельные 3 и фронтонные 4 панели; пол 6 и перекрытие 7. Продольные элементы 8 кровельных панелей 3 в верхних торцах снабжены фланцами 9 с отверстиями для стыкования панелей между собой в коньковом узле. Элементы перекрытия 7, например, стальные профилированные листы с высотой гофра, обеспечивающей жесткость по прогибу, закреплены разъемно, например, шурупами или самонарезающими винтами,к верхним торцам стеновых 1 и 2 панелей, которые своими нижними торцами закреплены разъемно к бетонным утолщениям 10 пола 6, например, анкерными или самозаанкеривающимися болтами 11. В случае выполнения пола 6 в виде панелей 12 с обрамляющими по контуру элементами 13, последние закреплены разъемно между собой и к стеновым 1 и 2 панелям. Все разъемные монтажные соединения выполнены с помощью крепежных резьбовых деталей 14. Во избежание проникновения влаги стыки между панелями 1, 2, 3, 4 защищены, например, нащельниками 15. Монтаж сборно-разборного здания выполняют следующим образом. Бетонируют пол 6, включая утолщения 10 по периметру здания, с установкой анкерных болтов 11. В случае выполнения пола 6 с применением панелей 12, их закрепляют обрамляющими элементами 13 на опорные бетонные подушки. Закрепляют на анкерные болты 11 и соединяют между собой крепежными деталями 14 торцевые 2 и две продольные 1 стеновые панели. К верхним торцам стеновых панелей закрепляют элементы перекрытия 7 и укладывают по ним утеплитель, например, минераловатные маты. Выполняют на площадке-1 008199 укрупнительную сборку крайнего кровельного блока, которая включает соединение крепежными деталями 14 между собой двух фронтонных 4 и двух кровельных 3 панелей. Крайний кровельный блок устанавливают на стеновые панели 1 и 2 и соединяют с ними крепежными деталями 14. Закрепляют на анкерные болты 11 и соединяют с уже установленными две следующие продольные 1 стеновые панели. Выполняют укрупнительную сборку среднего кровельного блока путем соединения в коньковом узле фланцев 9 двух кровельных 3 панелей. Средний кровельный блок устанавливают на продольные 1 стеновые панели и соединяют с ними и с кровельными 3 панелями крайнего блока крепежными деталями 14. Далее монтаж выполняют в той же последовательности. Крайний кровельный блок с другого торца здания укрупняют аналогично первому и устанавливают после закрепления торцевых 2 стеновых панелей и элементов перекрытия 7. Стыки панелей 1, 2, 3, 4 друг с другом накрывают нащельниками 15, которые закрепляют к наружной обшивке панелей посредством крепежных деталей 14. Конструктивное решение здания позволяет снизить расход материалов за счет уменьшения геометрических параметров теплового контура здания. Трудоемкость изготовления снижается, поскольку кровельные и фронтонные панели выполнены только с наружной обшивкой. Исполнение здания с утепленным перекрытием уменьшает отапливаемый объем на 20-30%, что дает существенную экономию энергозатрат на отопление и вентиляцию в процессе эксплуатации здания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Здание одноэтажное сборно-разборное, включающее бетонные фундаменты, полы и трехслойные стеновые, кровельные и фронтонные панели, снабженные наружной и внутренней обшивками с утеплителем между ними, закрепленными к металлическим каркасам панелей, контурные элементы которых расположены с наружной стороны панелей и выполнены с отверстиями для разъемного соединения панелей между собой и стеновых панелей с фундаментами, отличающееся тем, что кровельные и фронтонные панели содержат контурные элементы и наружную обшивку, при этом кровельные панели состыкованы между собой в коньке жестко посредством фланцевых соединений и прикреплены своей карнизной частью к стеновым панелям, которые разъемно закреплены с перекрытием, выполненным из профилированных элементов с достаточной по прогибу жесткостью, и с бетонными утолщениями пола, расположенными по периметру здания. 2. Здание по п.1, отличающееся тем, что полы выполнены в виде трехслойных утепленных панелей,снабженных с нижней стороны контурными элементами с отверстиями для разъемного соединения панелей пола между собой и со стеновыми панелями.
