Модульное электрическое устройство, выполняющее по меньшей мере две электрические функции, например дифференциальный размыкатель цепи

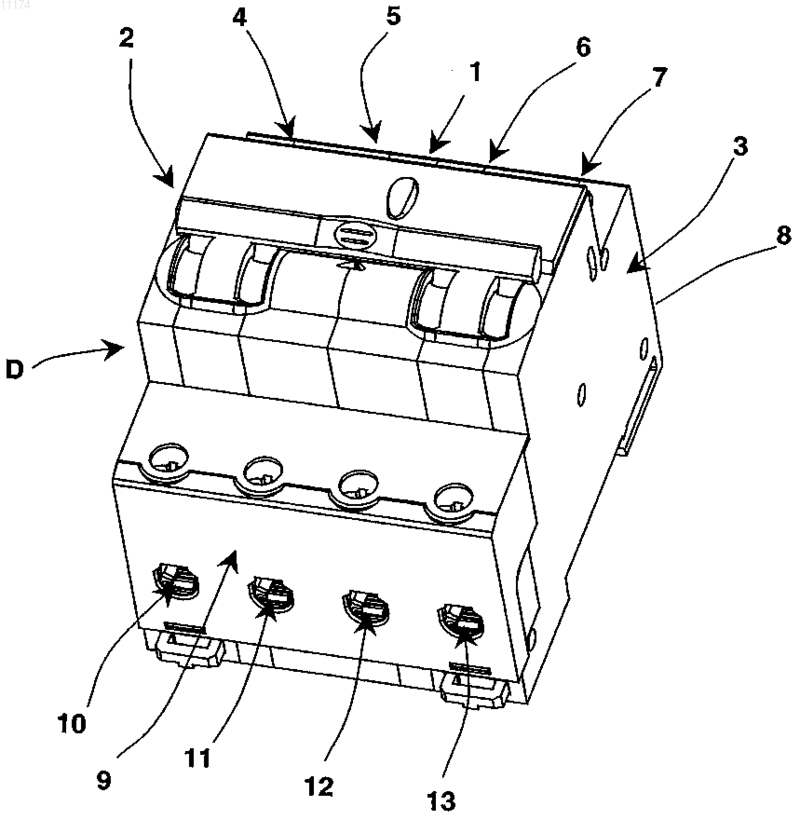

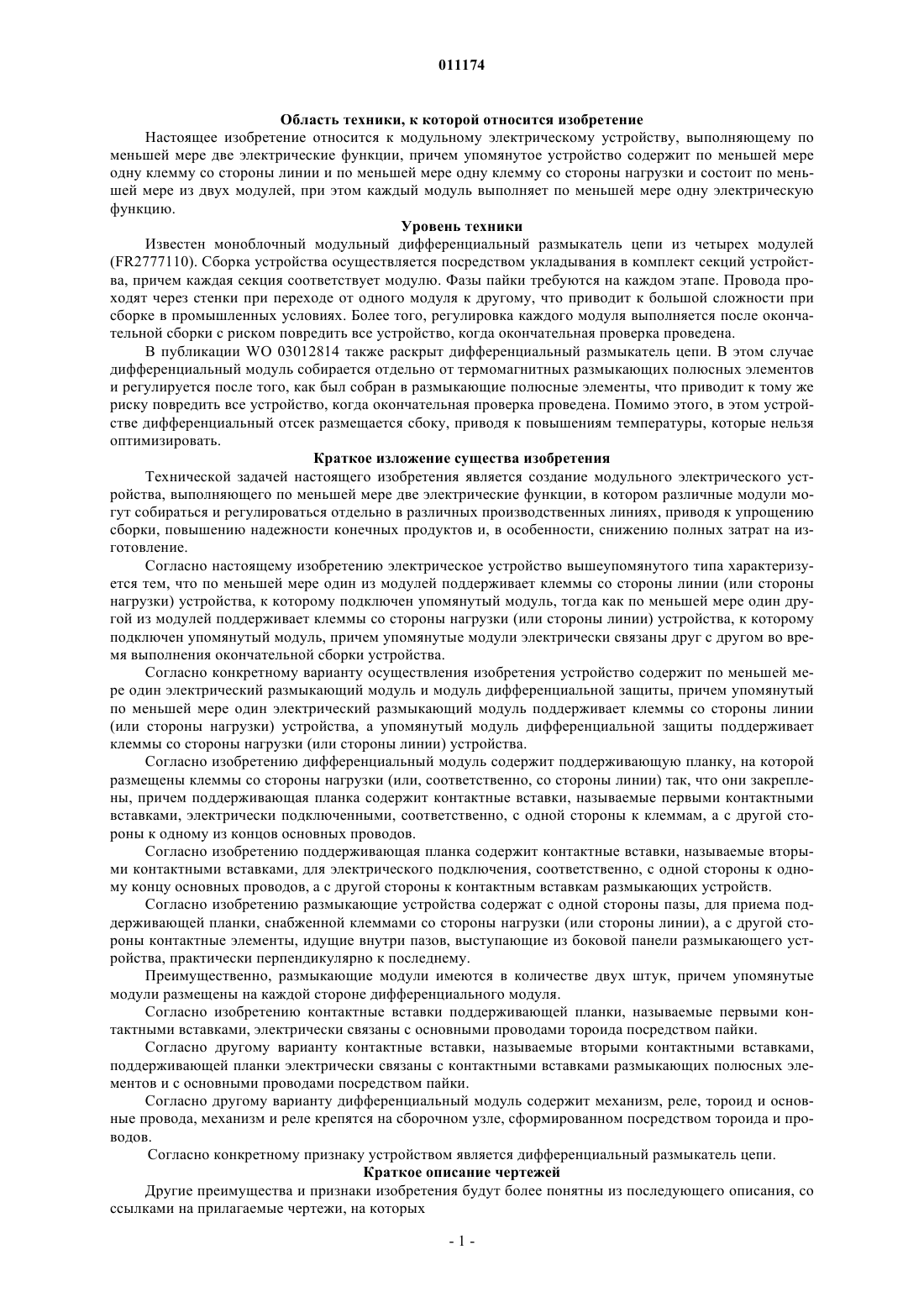

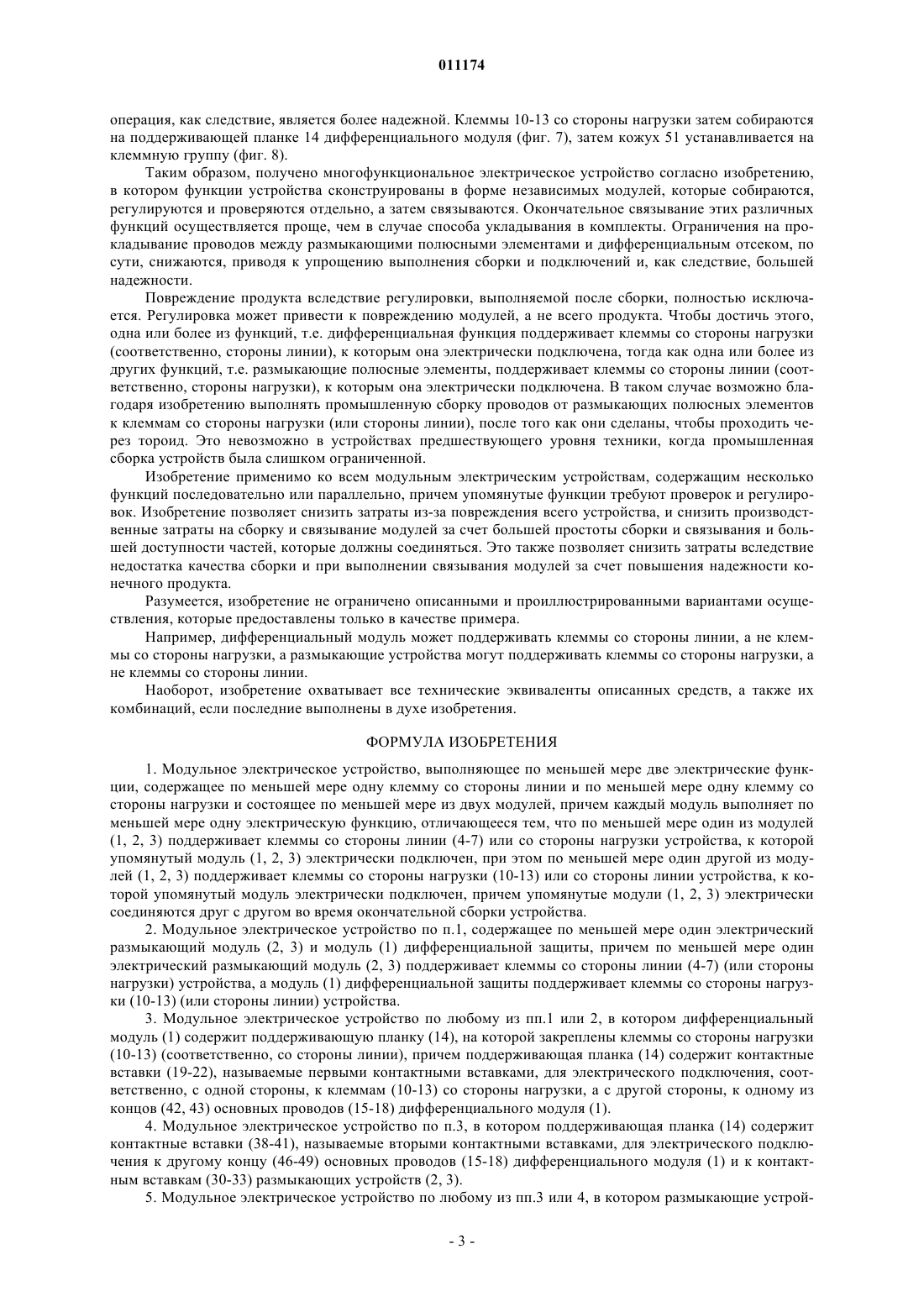

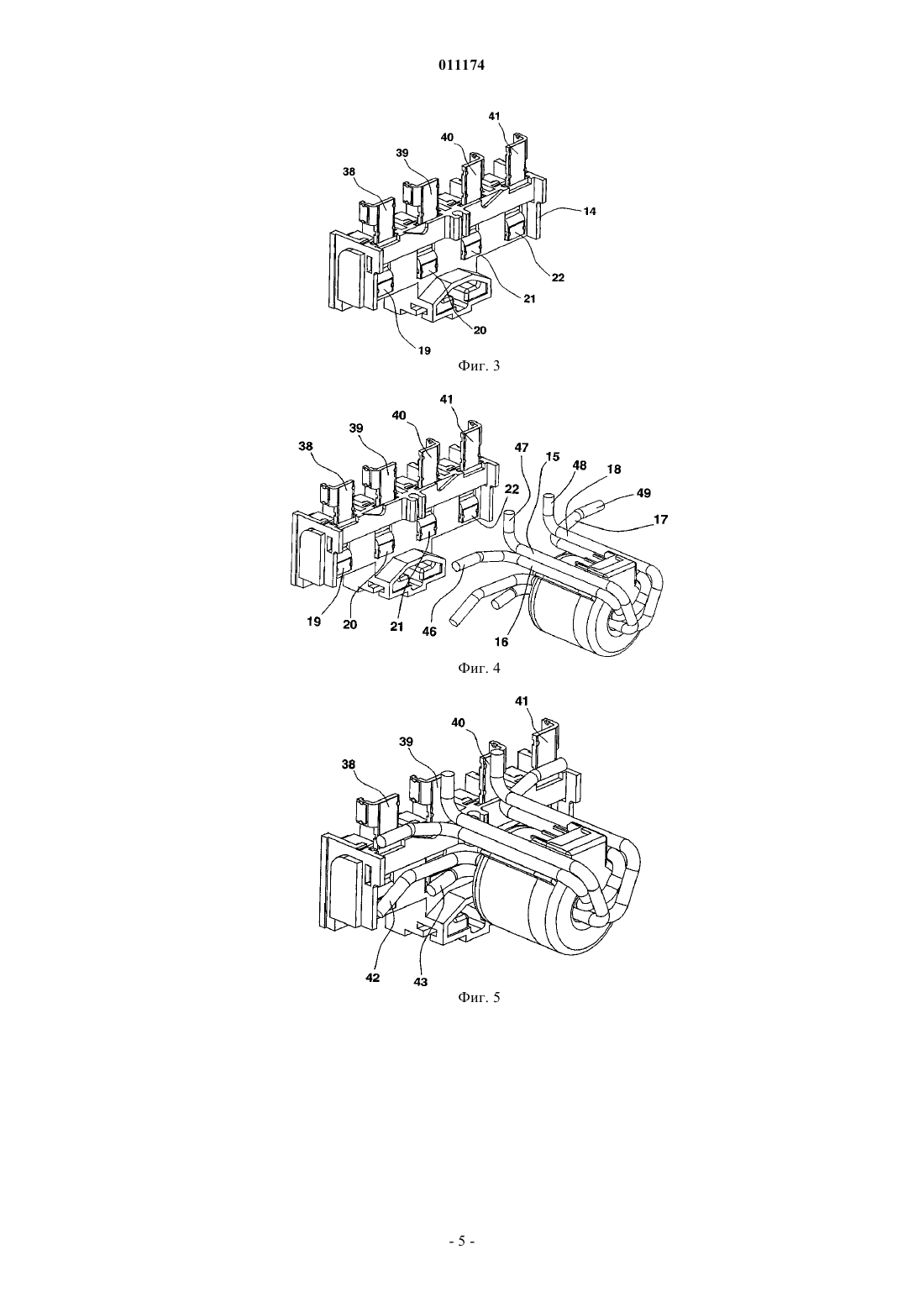

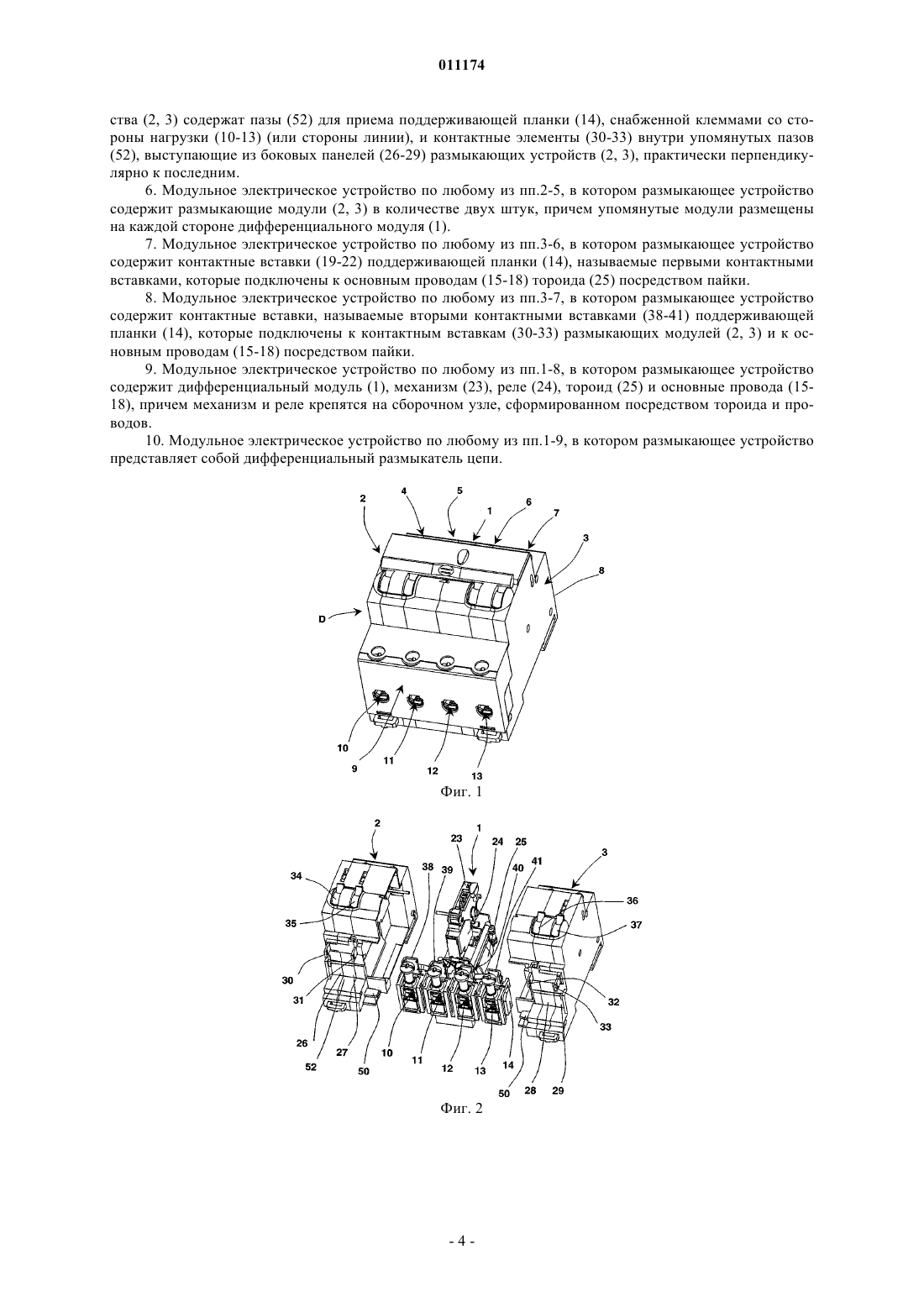

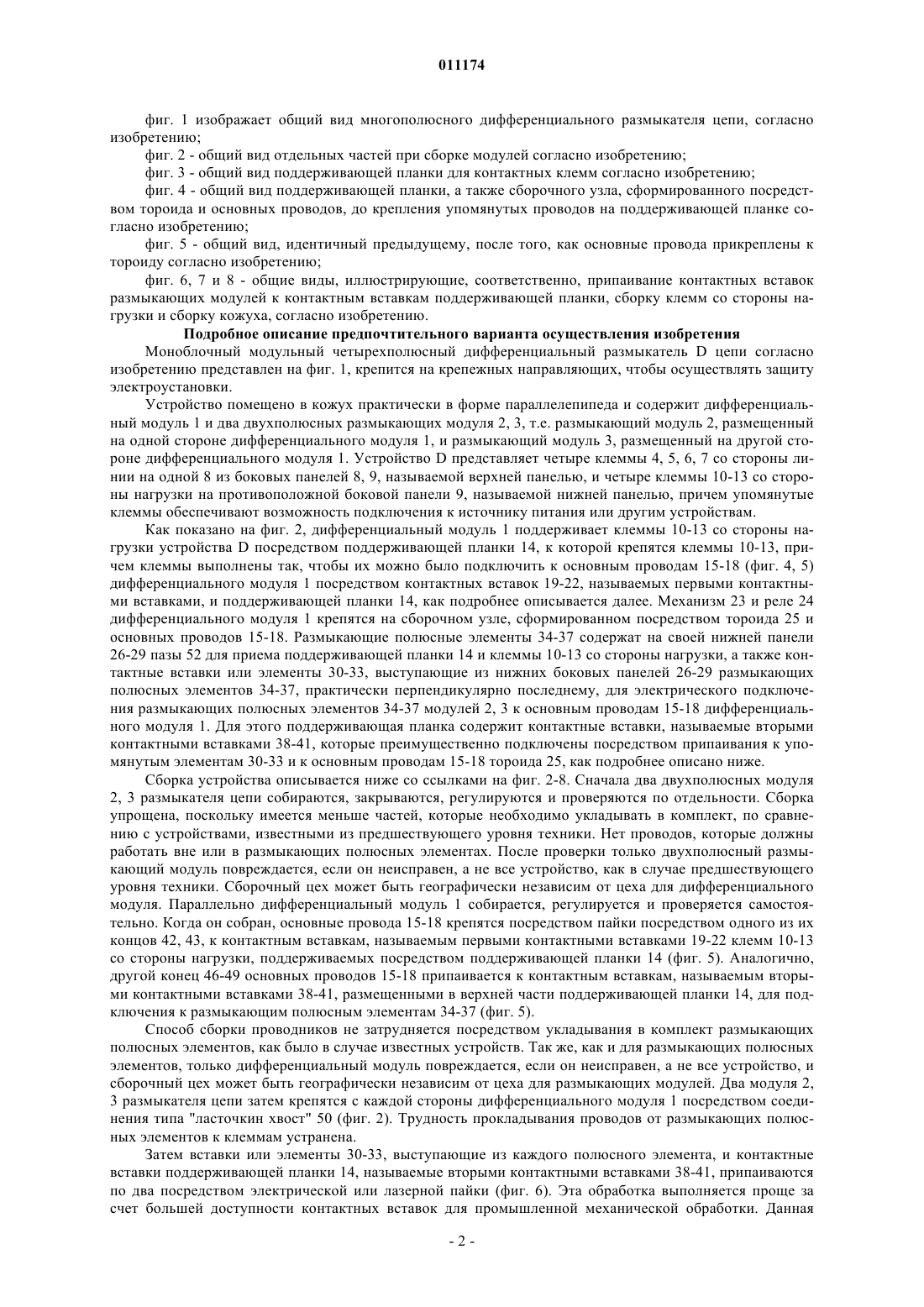

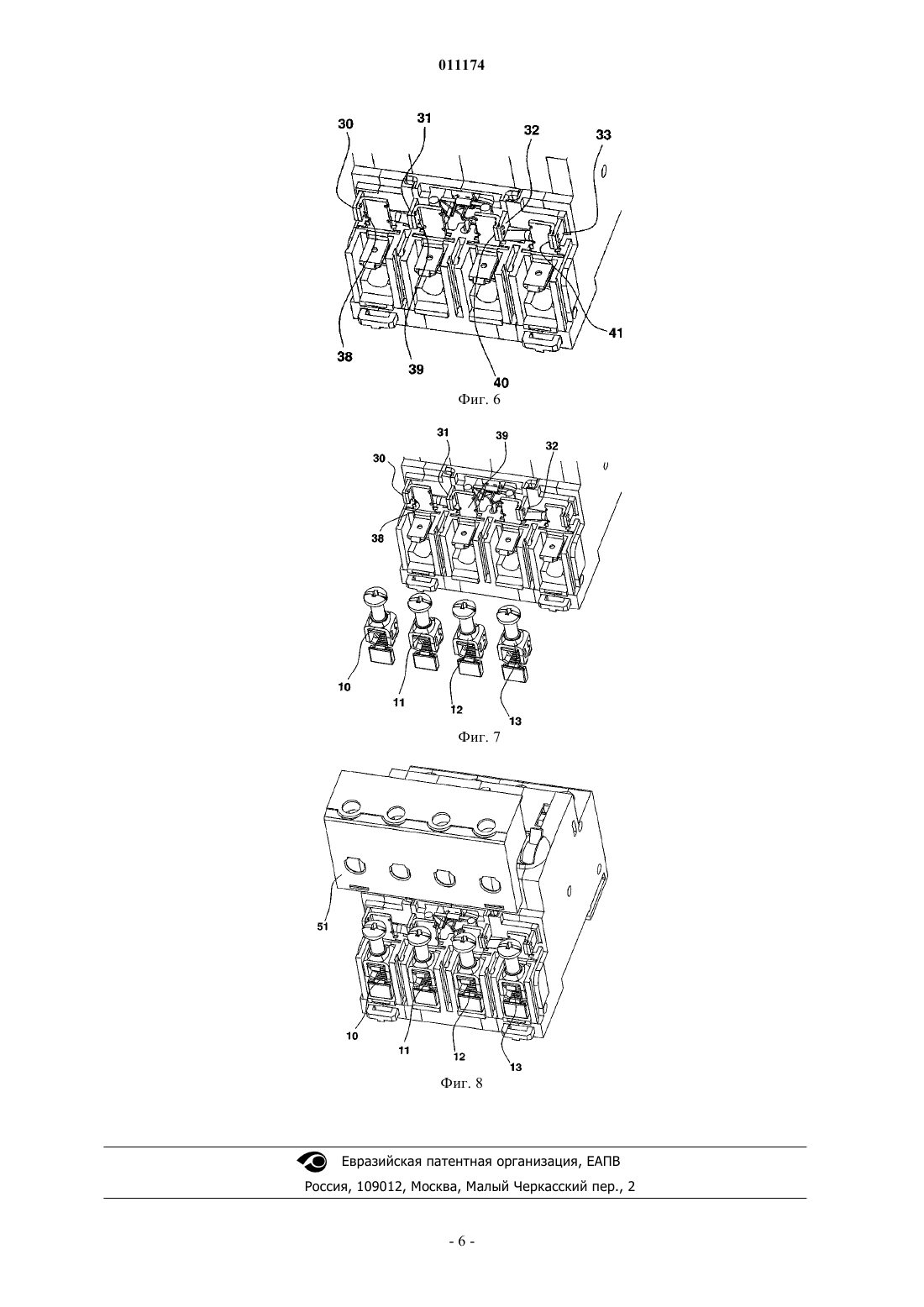

011174 Область техники, к которой относится изобретение Настоящее изобретение относится к модульному электрическому устройству, выполняющему по меньшей мере две электрические функции, причем упомянутое устройство содержит по меньшей мере одну клемму со стороны линии и по меньшей мере одну клемму со стороны нагрузки и состоит по меньшей мере из двух модулей, при этом каждый модуль выполняет по меньшей мере одну электрическую функцию. Уровень техники Известен моноблочный модульный дифференциальный размыкатель цепи из четырех модулей(FR2777110). Сборка устройства осуществляется посредством укладывания в комплект секций устройства, причем каждая секция соответствует модулю. Фазы пайки требуются на каждом этапе. Провода проходят через стенки при переходе от одного модуля к другому, что приводит к большой сложности при сборке в промышленных условиях. Более того, регулировка каждого модуля выполняется после окончательной сборки с риском повредить все устройство, когда окончательная проверка проведена. В публикации WO 03012814 также раскрыт дифференциальный размыкатель цепи. В этом случае дифференциальный модуль собирается отдельно от термомагнитных размыкающих полюсных элементов и регулируется после того, как был собран в размыкающие полюсные элементы, что приводит к тому же риску повредить все устройство, когда окончательная проверка проведена. Помимо этого, в этом устройстве дифференциальный отсек размещается сбоку, приводя к повышениям температуры, которые нельзя оптимизировать. Краткое изложение существа изобретения Технической задачей настоящего изобретения является создание модульного электрического устройства, выполняющего по меньшей мере две электрические функции, в котором различные модули могут собираться и регулироваться отдельно в различных производственных линиях, приводя к упрощению сборки, повышению надежности конечных продуктов и, в особенности, снижению полных затрат на изготовление. Согласно настоящему изобретению электрическое устройство вышеупомянутого типа характеризуется тем, что по меньшей мере один из модулей поддерживает клеммы со стороны линии (или стороны нагрузки) устройства, к которому подключен упомянутый модуль, тогда как по меньшей мере один другой из модулей поддерживает клеммы со стороны нагрузки (или стороны линии) устройства, к которому подключен упомянутый модуль, причем упомянутые модули электрически связаны друг с другом во время выполнения окончательной сборки устройства. Согласно конкретному варианту осуществления изобретения устройство содержит по меньшей мере один электрический размыкающий модуль и модуль дифференциальной защиты, причем упомянутый по меньшей мере один электрический размыкающий модуль поддерживает клеммы со стороны линии(или стороны нагрузки) устройства, а упомянутый модуль дифференциальной защиты поддерживает клеммы со стороны нагрузки (или стороны линии) устройства. Согласно изобретению дифференциальный модуль содержит поддерживающую планку, на которой размещены клеммы со стороны нагрузки (или, соответственно, со стороны линии) так, что они закреплены, причем поддерживающая планка содержит контактные вставки, называемые первыми контактными вставками, электрически подключенными, соответственно, с одной стороны к клеммам, а с другой стороны к одному из концов основных проводов. Согласно изобретению поддерживающая планка содержит контактные вставки, называемые вторыми контактными вставками, для электрического подключения, соответственно, с одной стороны к одному концу основных проводов, а с другой стороны к контактным вставкам размыкающих устройств. Согласно изобретению размыкающие устройства содержат с одной стороны пазы, для приема поддерживающей планки, снабженной клеммами со стороны нагрузки (или стороны линии), а с другой стороны контактные элементы, идущие внутри пазов, выступающие из боковой панели размыкающего устройства, практически перпендикулярно к последнему. Преимущественно, размыкающие модули имеются в количестве двух штук, причем упомянутые модули размещены на каждой стороне дифференциального модуля. Согласно изобретению контактные вставки поддерживающей планки, называемые первыми контактными вставками, электрически связаны с основными проводами тороида посредством пайки. Согласно другому варианту контактные вставки, называемые вторыми контактными вставками,поддерживающей планки электрически связаны с контактными вставками размыкающих полюсных элементов и с основными проводами посредством пайки. Согласно другому варианту дифференциальный модуль содержит механизм, реле, тороид и основные провода, механизм и реле крепятся на сборочном узле, сформированном посредством тороида и проводов. Согласно конкретному признаку устройством является дифференциальный размыкатель цепи. Краткое описание чертежей Другие преимущества и признаки изобретения будут более понятны из последующего описания, со ссылками на прилагаемые чертежи, на которых-1 011174 фиг. 1 изображает общий вид многополюсного дифференциального размыкателя цепи, согласно изобретению; фиг. 2 - общий вид отдельных частей при сборке модулей согласно изобретению; фиг. 3 - общий вид поддерживающей планки для контактных клемм согласно изобретению; фиг. 4 - общий вид поддерживающей планки, а также сборочного узла, сформированного посредством тороида и основных проводов, до крепления упомянутых проводов на поддерживающей планке согласно изобретению; фиг. 5 - общий вид, идентичный предыдущему, после того, как основные провода прикреплены к тороиду согласно изобретению; фиг. 6, 7 и 8 - общие виды, иллюстрирующие, соответственно, припаивание контактных вставок размыкающих модулей к контактным вставкам поддерживающей планки, сборку клемм со стороны нагрузки и сборку кожуха, согласно изобретению. Подробное описание предпочтительного варианта осуществления изобретения Моноблочный модульный четырехполюсный дифференциальный размыкатель D цепи согласно изобретению представлен на фиг. 1, крепится на крепежных направляющих, чтобы осуществлять защиту электроустановки. Устройство помещено в кожух практически в форме параллелепипеда и содержит дифференциальный модуль 1 и два двухполюсных размыкающих модуля 2, 3, т.е. размыкающий модуль 2, размещенный на одной стороне дифференциального модуля 1, и размыкающий модуль 3, размещенный на другой стороне дифференциального модуля 1. Устройство D представляет четыре клеммы 4, 5, 6, 7 со стороны линии на одной 8 из боковых панелей 8, 9, называемой верхней панелью, и четыре клеммы 10-13 со стороны нагрузки на противоположной боковой панели 9, называемой нижней панелью, причем упомянутые клеммы обеспечивают возможность подключения к источнику питания или другим устройствам. Как показано на фиг. 2, дифференциальный модуль 1 поддерживает клеммы 10-13 со стороны нагрузки устройства D посредством поддерживающей планки 14, к которой крепятся клеммы 10-13, причем клеммы выполнены так, чтобы их можно было подключить к основным проводам 15-18 (фиг. 4, 5) дифференциального модуля 1 посредством контактных вставок 19-22, называемых первыми контактными вставками, и поддерживающей планки 14, как подробнее описывается далее. Механизм 23 и реле 24 дифференциального модуля 1 крепятся на сборочном узле, сформированном посредством тороида 25 и основных проводов 15-18. Размыкающие полюсные элементы 34-37 содержат на своей нижней панели 26-29 пазы 52 для приема поддерживающей планки 14 и клеммы 10-13 со стороны нагрузки, а также контактные вставки или элементы 30-33, выступающие из нижних боковых панелей 26-29 размыкающих полюсных элементов 34-37, практически перпендикулярно последнему, для электрического подключения размыкающих полюсных элементов 34-37 модулей 2, 3 к основным проводам 15-18 дифференциального модуля 1. Для этого поддерживающая планка содержит контактные вставки, называемые вторыми контактными вставками 38-41, которые преимущественно подключены посредством припаивания к упомянутым элементам 30-33 и к основным проводам 15-18 тороида 25, как подробнее описано ниже. Сборка устройства описывается ниже со ссылками на фиг. 2-8. Сначала два двухполюсных модуля 2, 3 размыкателя цепи собираются, закрываются, регулируются и проверяются по отдельности. Сборка упрощена, поскольку имеется меньше частей, которые необходимо укладывать в комплект, по сравнению с устройствами, известными из предшествующего уровня техники. Нет проводов, которые должны работать вне или в размыкающих полюсных элементах. После проверки только двухполюсный размыкающий модуль повреждается, если он неисправен, а не все устройство, как в случае предшествующего уровня техники. Сборочный цех может быть географически независим от цеха для дифференциального модуля. Параллельно дифференциальный модуль 1 собирается, регулируется и проверяется самостоятельно. Когда он собран, основные провода 15-18 крепятся посредством пайки посредством одного из их концов 42, 43, к контактным вставкам, называемым первыми контактными вставками 19-22 клемм 10-13 со стороны нагрузки, поддерживаемых посредством поддерживающей планки 14 (фиг. 5). Аналогично,другой конец 46-49 основных проводов 15-18 припаивается к контактным вставкам, называемым вторыми контактными вставками 38-41, размещенными в верхней части поддерживающей планки 14, для подключения к размыкающим полюсным элементам 34-37 (фиг. 5). Способ сборки проводников не затрудняется посредством укладывания в комплект размыкающих полюсных элементов, как было в случае известных устройств. Так же, как и для размыкающих полюсных элементов, только дифференциальный модуль повреждается, если он неисправен, а не все устройство, и сборочный цех может быть географически независим от цеха для размыкающих модулей. Два модуля 2,3 размыкателя цепи затем крепятся с каждой стороны дифференциального модуля 1 посредством соединения типа "ласточкин хвост" 50 (фиг. 2). Трудность прокладывания проводов от размыкающих полюсных элементов к клеммам устранена. Затем вставки или элементы 30-33, выступающие из каждого полюсного элемента, и контактные вставки поддерживающей планки 14, называемые вторыми контактными вставками 38-41, припаиваются по два посредством электрической или лазерной пайки (фиг. 6). Эта обработка выполняется проще за счет большей доступности контактных вставок для промышленной механической обработки. Данная-2 011174 операция, как следствие, является более надежной. Клеммы 10-13 со стороны нагрузки затем собираются на поддерживающей планке 14 дифференциального модуля (фиг. 7), затем кожух 51 устанавливается на клеммную группу (фиг. 8). Таким образом, получено многофункциональное электрическое устройство согласно изобретению,в котором функции устройства сконструированы в форме независимых модулей, которые собираются,регулируются и проверяются отдельно, а затем связываются. Окончательное связывание этих различных функций осуществляется проще, чем в случае способа укладывания в комплекты. Ограничения на прокладывание проводов между размыкающими полюсными элементами и дифференциальным отсеком, по сути, снижаются, приводя к упрощению выполнения сборки и подключений и, как следствие, большей надежности. Повреждение продукта вследствие регулировки, выполняемой после сборки, полностью исключается. Регулировка может привести к повреждению модулей, а не всего продукта. Чтобы достичь этого,одна или более из функций, т.е. дифференциальная функция поддерживает клеммы со стороны нагрузки(соответственно, стороны линии), к которым она электрически подключена, тогда как одна или более из других функций, т.е. размыкающие полюсные элементы, поддерживает клеммы со стороны линии (соответственно, стороны нагрузки), к которым она электрически подключена. В таком случае возможно благодаря изобретению выполнять промышленную сборку проводов от размыкающих полюсных элементов к клеммам со стороны нагрузки (или стороны линии), после того как они сделаны, чтобы проходить через тороид. Это невозможно в устройствах предшествующего уровня техники, когда промышленная сборка устройств была слишком ограниченной. Изобретение применимо ко всем модульным электрическим устройствам, содержащим несколько функций последовательно или параллельно, причем упомянутые функции требуют проверок и регулировок. Изобретение позволяет снизить затраты из-за повреждения всего устройства, и снизить производственные затраты на сборку и связывание модулей за счет большей простоты сборки и связывания и большей доступности частей, которые должны соединяться. Это также позволяет снизить затраты вследствие недостатка качества сборки и при выполнении связывания модулей за счет повышения надежности конечного продукта. Разумеется, изобретение не ограничено описанными и проиллюстрированными вариантами осуществления, которые предоставлены только в качестве примера. Например, дифференциальный модуль может поддерживать клеммы со стороны линии, а не клеммы со стороны нагрузки, а размыкающие устройства могут поддерживать клеммы со стороны нагрузки, а не клеммы со стороны линии. Наоборот, изобретение охватывает все технические эквиваленты описанных средств, а также их комбинаций, если последние выполнены в духе изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Модульное электрическое устройство, выполняющее по меньшей мере две электрические функции, содержащее по меньшей мере одну клемму со стороны линии и по меньшей мере одну клемму со стороны нагрузки и состоящее по меньшей мере из двух модулей, причем каждый модуль выполняет по меньшей мере одну электрическую функцию, отличающееся тем, что по меньшей мере один из модулей(1, 2, 3) поддерживает клеммы со стороны линии (4-7) или со стороны нагрузки устройства, к которой упомянутый модуль (1, 2, 3) электрически подключен, при этом по меньшей мере один другой из модулей (1, 2, 3) поддерживает клеммы со стороны нагрузки (10-13) или со стороны линии устройства, к которой упомянутый модуль электрически подключен, причем упомянутые модули (1, 2, 3) электрически соединяются друг с другом во время окончательной сборки устройства. 2. Модульное электрическое устройство по п.1, содержащее по меньшей мере один электрический размыкающий модуль (2, 3) и модуль (1) дифференциальной защиты, причем по меньшей мере один электрический размыкающий модуль (2, 3) поддерживает клеммы со стороны линии (4-7) (или стороны нагрузки) устройства, а модуль (1) дифференциальной защиты поддерживает клеммы со стороны нагрузки (10-13) (или стороны линии) устройства. 3. Модульное электрическое устройство по любому из пп.1 или 2, в котором дифференциальный модуль (1) содержит поддерживающую планку (14), на которой закреплены клеммы со стороны нагрузки(10-13) (соответственно, со стороны линии), причем поддерживающая планка (14) содержит контактные вставки (19-22), называемые первыми контактными вставками, для электрического подключения, соответственно, с одной стороны, к клеммам (10-13) со стороны нагрузки, а с другой стороны, к одному из концов (42, 43) основных проводов (15-18) дифференциального модуля (1). 4. Модульное электрическое устройство по п.3, в котором поддерживающая планка (14) содержит контактные вставки (38-41), называемые вторыми контактными вставками, для электрического подключения к другому концу (46-49) основных проводов (15-18) дифференциального модуля (1) и к контактным вставкам (30-33) размыкающих устройств (2, 3). 5. Модульное электрическое устройство по любому из пп.3 или 4, в котором размыкающие устрой-3 011174 ства (2, 3) содержат пазы (52) для приема поддерживающей планки (14), снабженной клеммами со стороны нагрузки (10-13) (или стороны линии), и контактные элементы (30-33) внутри упомянутых пазов(52), выступающие из боковых панелей (26-29) размыкающих устройств (2, 3), практически перпендикулярно к последним. 6. Модульное электрическое устройство по любому из пп.2-5, в котором размыкающее устройство содержит размыкающие модули (2, 3) в количестве двух штук, причем упомянутые модули размещены на каждой стороне дифференциального модуля (1). 7. Модульное электрическое устройство по любому из пп.3-6, в котором размыкающее устройство содержит контактные вставки (19-22) поддерживающей планки (14), называемые первыми контактными вставками, которые подключены к основным проводам (15-18) тороида (25) посредством пайки. 8. Модульное электрическое устройство по любому из пп.3-7, в котором размыкающее устройство содержит контактные вставки, называемые вторыми контактными вставками (38-41) поддерживающей планки (14), которые подключены к контактным вставкам (30-33) размыкающих модулей (2, 3) и к основным проводам (15-18) посредством пайки. 9. Модульное электрическое устройство по любому из пп.1-8, в котором размыкающее устройство содержит дифференциальный модуль (1), механизм (23), реле (24), тороид (25) и основные провода (1518), причем механизм и реле крепятся на сборочном узле, сформированном посредством тороида и проводов. 10. Модульное электрическое устройство по любому из пп.1-9, в котором размыкающее устройство представляет собой дифференциальный размыкатель цепи.
