Толкаемый скребок

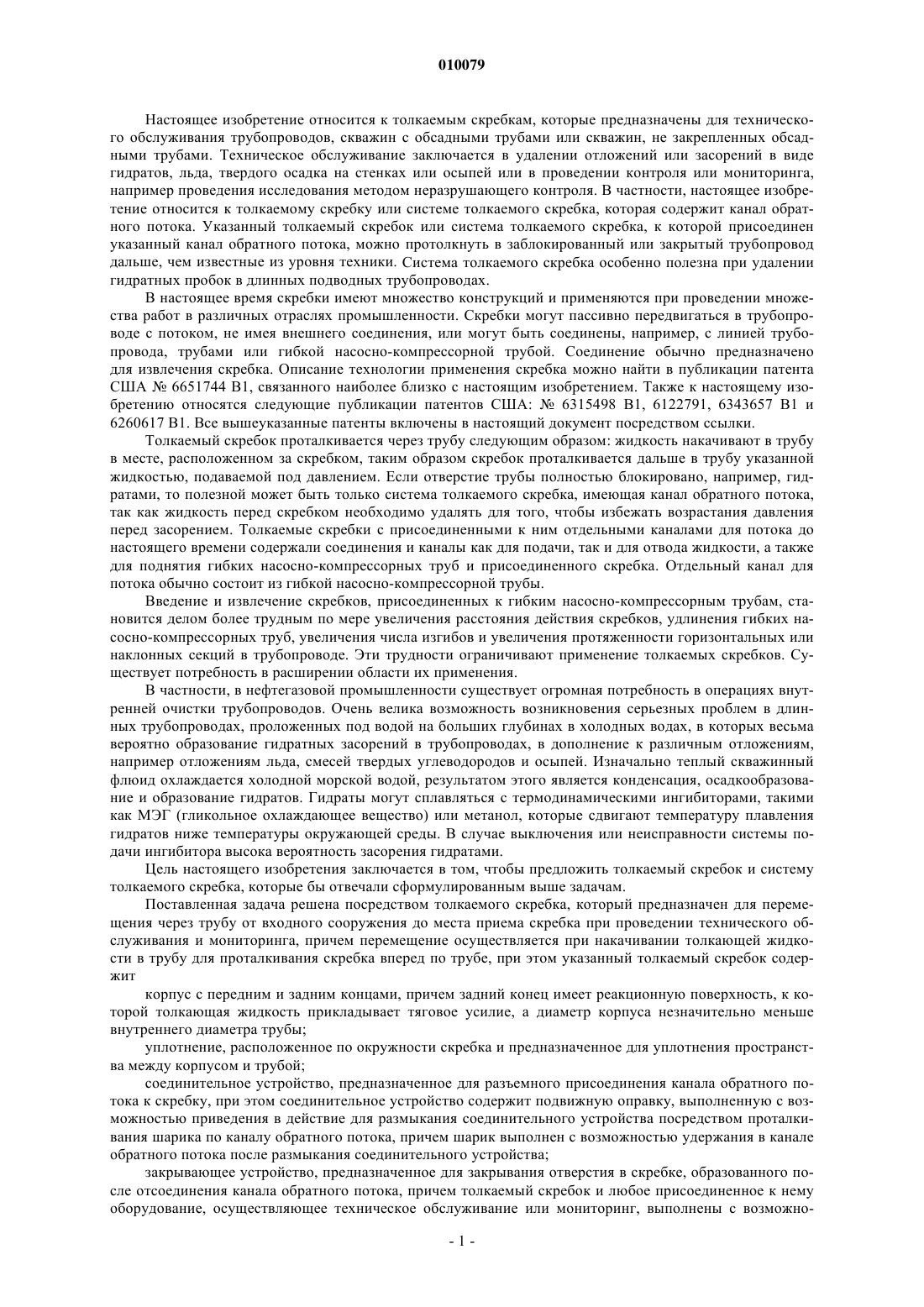

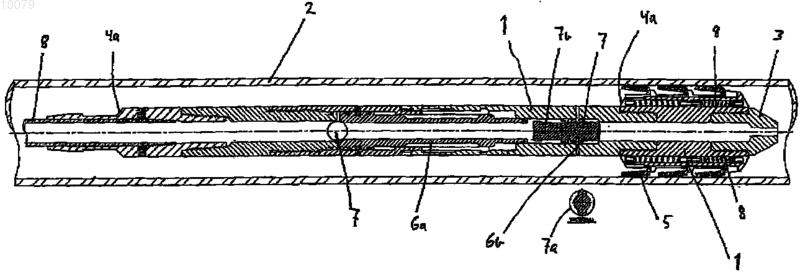

010079 Настоящее изобретение относится к толкаемым скребкам, которые предназначены для технического обслуживания трубопроводов, скважин с обсадными трубами или скважин, не закрепленных обсадными трубами. Техническое обслуживание заключается в удалении отложений или засорений в виде гидратов, льда, твердого осадка на стенках или осыпей или в проведении контроля или мониторинга,например проведения исследования методом неразрушающего контроля. В частности, настоящее изобретение относится к толкаемому скребку или системе толкаемого скребка, которая содержит канал обратного потока. Указанный толкаемый скребок или система толкаемого скребка, к которой присоединен указанный канал обратного потока, можно протолкнуть в заблокированный или закрытый трубопровод дальше, чем известные из уровня техники. Система толкаемого скребка особенно полезна при удалении гидратных пробок в длинных подводных трубопроводах. В настоящее время скребки имеют множество конструкций и применяются при проведении множества работ в различных отраслях промышленности. Скребки могут пассивно передвигаться в трубопроводе с потоком, не имея внешнего соединения, или могут быть соединены, например, с линией трубопровода, трубами или гибкой насосно-компрессорной трубой. Соединение обычно предназначено для извлечения скребка. Описание технологии применения скребка можно найти в публикации патента США 6651744 В 1, связанного наиболее близко с настоящим изобретением. Также к настоящему изобретению относятся следующие публикации патентов США:6315498 В 1, 6122791, 6343657 В 1 и 6260617 В 1. Все вышеуказанные патенты включены в настоящий документ посредством ссылки. Толкаемый скребок проталкивается через трубу следующим образом: жидкость накачивают в трубу в месте, расположенном за скребком, таким образом скребок проталкивается дальше в трубу указанной жидкостью, подаваемой под давлением. Если отверстие трубы полностью блокировано, например, гидратами, то полезной может быть только система толкаемого скребка, имеющая канал обратного потока,так как жидкость перед скребком необходимо удалять для того, чтобы избежать возрастания давления перед засорением. Толкаемые скребки с присоединенными к ним отдельными каналами для потока до настоящего времени содержали соединения и каналы как для подачи, так и для отвода жидкости, а также для поднятия гибких насосно-компрессорных труб и присоединенного скребка. Отдельный канал для потока обычно состоит из гибкой насосно-компрессорной трубы. Введение и извлечение скребков, присоединенных к гибким насосно-компрессорным трубам, становится делом более трудным по мере увеличения расстояния действия скребков, удлинения гибких насосно-компрессорных труб, увеличения числа изгибов и увеличения протяженности горизонтальных или наклонных секций в трубопроводе. Эти трудности ограничивают применение толкаемых скребков. Существует потребность в расширении области их применения. В частности, в нефтегазовой промышленности существует огромная потребность в операциях внутренней очистки трубопроводов. Очень велика возможность возникновения серьезных проблем в длинных трубопроводах, проложенных под водой на больших глубинах в холодных водах, в которых весьма вероятно образование гидратных засорений в трубопроводах, в дополнение к различным отложениям,например отложениям льда, смесей твердых углеводородов и осыпей. Изначально теплый скважинный флюид охлаждается холодной морской водой, результатом этого является конденсация, осадкообразование и образование гидратов. Гидраты могут сплавляться с термодинамическими ингибиторами, такими как МЭГ (гликольное охлаждающее вещество) или метанол, которые сдвигают температуру плавления гидратов ниже температуры окружающей среды. В случае выключения или неисправности системы подачи ингибитора высока вероятность засорения гидратами. Цель настоящего изобретения заключается в том, чтобы предложить толкаемый скребок и систему толкаемого скребка, которые бы отвечали сформулированным выше задачам. Поставленная задача решена посредством толкаемого скребка, который предназначен для перемещения через трубу от входного сооружения до места приема скребка при проведении технического обслуживания и мониторинга, причем перемещение осуществляется при накачивании толкающей жидкости в трубу для проталкивания скребка вперед по трубе, при этом указанный толкаемый скребок содержит корпус с передним и задним концами, причем задний конец имеет реакционную поверхность, к которой толкающая жидкость прикладывает тяговое усилие, а диаметр корпуса незначительно меньше внутреннего диаметра трубы; уплотнение, расположенное по окружности скребка и предназначенное для уплотнения пространства между корпусом и трубой; соединительное устройство, предназначенное для разъемного присоединения канала обратного потока к скребку, при этом соединительное устройство содержит подвижную оправку, выполненную с возможностью приведения в действие для размыкания соединительного устройства посредством проталкивания шарика по каналу обратного потока, причем шарик выполнен с возможностью удержания в канале обратного потока после размыкания соединительного устройства; закрывающее устройство, предназначенное для закрывания отверстия в скребке, образованного после отсоединения канала обратного потока, причем толкаемый скребок и любое присоединенное к нему оборудование, осуществляющее техническое обслуживание или мониторинг, выполнены с возможно-1 010079 стью приведения в действие посредством накачивания жидкости в кольцевое пространство между трубой и каналом обратного потока, при этом жидкость возвращается через канал обратного потока для поддержания перепада давления вокруг скребка, которое проталкивает скребок вперед через трубу, причем канал обратного потока выполнен с возможностью отсоединения от скребка и подъема к входному концу, а скребок с закрывающей пробкой выполнен с возможностью перемещения вперед к месту приема скребка посредством накачивания или направления жидкости в трубу. Термин труба обозначает любую трубу, трубопровод, отверстие, канал, скважину или открытую скважину сравнительно постоянного поперечного сечения. Термин шарик означает шарик, цилиндр или любой объект, который можно переместить вниз по каналу обратного потока с целью размыкания соединения; указанный шарик удерживается в канале обратного потока. Под техническим обслуживанием понимается удаление любых гидратов, льда, твердого осадка, смесей твердых углеводородов или твердых осыпей; указанное удаление производится посредством присоединения и использования соответствующего оборудования, существующего в технике, или инструментов. Под мониторингом понимается, например, измерение толщины стенок с помощью ультразвукового или электромагнитного оборудования или дефектоскопия трещин; указанные операции проводятся путем присоединения и использования соответствующего оборудования, существующего в технике. Предпочтительно, чтобы указанное оборудование было модульным и содержало, например, модуль питания, модуль с датчиками и модуль хранения данных. При этом нет необходимости в длинных кабелях, и данные могут собираться при извлечении скребка из места его приема. Целесообразно, чтобы толкающая жидкость содержала хладагент для расплавления гидратов и льда в условиях среды, где находится труба, и в этом случае можно отказаться от отдельного канала для хладагента. Здесь под хладагентом понимается гликоль, метанол или другой ингибитор или хладагент или их смесь с углеводородами, водой или другой жидкостью, причем хладагент способен растопить гидраты и лед в условиях среды, где находится труба. Корпус скребка незначительно меньше наименьшего размера трубы, при этом уплотнение обеспечивает большую гибкость в отношении изменения диаметра в дополнение к увеличенной реакционной поверхности для толкающей жидкости. Канал обратного потока может быть выполнен из любой трубы или отрезков труб, жестких или гибких по необходимости. Тем не менее, предпочтительно, чтобы канал обратного потока был выполнен в виде гибкой насосно-компрессорной трубы, что означает трубу из металла, композиционных материалов, армированных полимеров или любого материала, причем конструкция допускает наматывание трубы на барабан, причем указанный барабан предпочтительно содержит привод. Предпочтительно, чтобы размеры гибкой насосно-компрессорной трубы были подобраны с учетом того, что она извлекается без скребка. Это обеспечивает значительную экономию средств, так как гибкая насосно-компрессорная труба для конкретного приложения может иметь более легкую конструкцию относительно нагрузок, прикладываемых в продольном направлении. Также увеличивается максимальная длина, на которую можно протолкнуть скребок в конкретном трубопроводе, так как есть возможность извлечения более длинной гибкой насосно-компрессорной трубы. Толкаемый скребок, соответствующий изобретению, предпочтительно содержит закрывающее устройство в виде закрывающей пробки, которая устанавливается при приведении в действие подвижной оправки. Предпочтительнее, чтобы закрывающее устройство представляло собой закрывающую пробку с внешней ловильной шейкой, предназначенной для облегчения извлечения посредством ловильного инструмента. Благодаря указанному также увеличивается реакционная поверхность и усиливается тяговое усилие. Более того, целесообразно, чтобы толкаемый скребок содержал закрывающую пробку, выполненную, по существу, плоской, причем при установке ее на место закрывающая пробка выполнена с возможностью совершения круговых движений, причем круговые движения могли бы осуществляться в обоих направлениях до тех пор, пока закрывающая пробка не приводится в действие. Предпочтительно, чтобы толкаемый скребок, соответствующий изобретению, содержал приспособление для удаления гидрата, выполненное в виде, по меньшей мере, одного канала для подвода хладагента к соплам, расположенным на переднем конце скребка для разбрызгивания хладагента перед скребком по внутренней поверхности и внутренней части трубы, причем каналы открываются при установленном регулируемом давлении и пропускают хладагент от заднего конца скребка через скребок к соплам, орошающим поверхность и внутреннюю часть трубы перед скребком. Следовательно, толкающая жидкость предпочтительно содержит хладагент, при этом отсутствует необходимость в отдельном канале для хладагента. Находящаяся перед скребком жидкость, содержащая хладагент, куски гидратов, осыпь и т.д.,выводится как обратный поток через канал обратного потока. Целесообразно наличие средств контроля состава обратного потока, т.е. средства контроля того, что содержания хладагента достаточно для предотвращения образования гидрата или льда. Указанные средства могут представлять собой измерительную аппаратуру, средство отбора проб или, например, часть барабана с окном для визуального наблюдения. Предпочтительно, чтобы в верхней части канала обратного потока или рядом с концом указанного канала был установлен насос, предназначенный для откачивания жидкости из канала обратного потока для поддержания соответствующего перепада давлений между жидкостью, накачиваемой в кольцевое пространство за скребком, и жидкостью, находящейся перед скребком, для контроля проталкивания-2 010079 скребка через трубу. Для регулирования давления целесообразно наличие оборудования, выполненного в виде датчика перепада давлений, генерирующего сигнал перепада давления между каналом обратного потока и кольцевым пространством для регулятора давления, выполненного с возможностью регулирования рабочего давления насосов, соединенных с кольцевым пространством и каналом обратного потока,соответственно. Следовательно, в настоящем изобретении улучшено регулирование тяговым усилием и перемещением скребка. При заблокировании трубы скребок может быть извлечен из нее посредством изменения направления потока, т.е. путем накачивания жидкости в канал обратного потока; указанная жидкость прикладывает усилие к реакционной поверхности на переднем конце скребка, причем, по желанию, извлечению скребка может способствовать аккуратное натяжение канала обратного потока. Упомянутое выше оборудование регулирования давления, возможный способ извлечения скребка путем изменения направления потока или проведения ловильных работ и обычное разъединение гибкой насосно-компрессорной трубы приводят к тому, что отверстия или каналы, определенные в п.1(б) и (в) и п.13(б), (в) и (е) формулы ближайшего аналога США 6651744 В 1, больше не являются необходимыми,что приводит к более простому и, следовательно, надежному скребку. Тем не менее, толкаемый скребок, соответствующий настоящему изобретению, может содержать отверстия, открываемые при заранее установленном, регулируемом давлении и расположенные между объемами с разным рабочим давлением, предпочтительно имеющие двухканальную конструкцию, описанную в патенте США 6651744 В 1. Предпочтительно также, чтобы гибкую насосно-компрессорную трубу и окружающее ее кольцевое пространство соединяло отверстие. Тем самым обеспечивается улучшенная защита оборудования и трубы от чрезмерного увеличения давления. Также в настоящем изобретении предлагается система толкаемого скребка, предназначенная для перемещения скребка через подводную трубу от входного сооружения до места приема скребка, причем перемещение осуществляется для удаления гидрата, причем посредством накачивания толкающей жидкости в трубу выполняется проталкивание скребка вперед по трубе, при одновременном непрерывном или периодическом удалении гидрата. Указаннная система толкаемого скребка содержит насос, предназначенный для накачивания толкающей жидкости; канал обратного потока, содержащий средства обращения с ним; рабочую платформу или контейнер на поверхности; магистраль достаточной длины, содержащую средства соединения указанной магистрали с указанной платформой и указанной трубой для перемещения толкаемого скребка, содержащего канал обратного потока, по магистрали от платформы до указанной трубы, причем указанный скребок содержит корпус с передним и задним концами, причем указанный задний конец содержит реакционную поверхность, к которой толкающая жидкость прикладывает тяговое усилие, а диаметр корпуса незначительно меньше внутреннего диаметра трубы и магистрали,уплотнение, расположенное по окружности скребка и предназначенное для уплотнения пространства между корпусом и трубой,приспособление для удаления гидрата, выполненное в виде каналов для подачи ингибитора к соплам, расположенным в передней части скребка и выполненным с возможностью разбрызгивания ингибитора на внутреннюю поверхность и внутреннюю часть трубы перед скребком,соединительное устройство, предназначенное для разъемного присоединения канала обратного потока к скребку, при этом соединительное устройство содержит подвижную оправку, выполненную с возможностью приведения в действие для размыкания соединительного устройства посредством проталкивания шарика вниз по каналу обратного потока, причем шарик выполнен с возможностью удержания в канале обратного потока после размыкания соединительного устройства,закрывающее устройство, предназначенное для закрывания отверстия в скребке, образованного после отсоединения канала обратного потока, причем толкаемый скребок выполнен с возможностью приведения в действие посредством накачивания жидкости в кольцевое пространство между трубой и каналом обратного потока, при этом жидкость возвращается через канал обратного потока для поддержания перепада давлений вокруг скребка, который проталкивает указанный скребок вперед, причем в любой момент канал обратного потока выполнен с возможностью отсоединения от скребка и извлечения на платформу, а скребок с закрывающей пробкой выполнен с возможностью перемещения вперед к месту приема скребка посредством накачивания или направления жидкости в трубу. Толкающая жидкость предпочтительно представляет собой МЭГ или метанол, следовательно, отпадает необходимость в отдельной трубе для хладагента. Канал обратного потока предпочтительно состоит из гибкой насосно-компрессорной трубы, расположенной на одном или нескольких барабанах, причем концы труб соединены. Предпочтительно, чтобы был предусмотрен встроенный привод барабанов, размер которого обеспечивает извлечение всей длины гибкой насосно-компрессорной трубы при отсоединенном скребке. Система толкаемого скребка с гибкой насосно-компрессорной трубой является наиболее предпочтительным вариантом выполнения настоящего изобретения. Такая конструкция приводит к значительной экономии средств благодаря уменьшенному весу гибкой насосно-компрессорной трубы и более легкой-3 010079 системе привода барабана (например, гидравлической с постоянным натяжением), которая расположена наверху в дополнение к улучшенному удобству в эксплуатации и снижению риска. Посредством заявленного изобретения становится возможным отказ от необходимых отверстий или каналов в скребке; соединительное устройство размыкается посредством проталкивания шарика или аналогичного предмета вниз по гибкой насосно-компрессорной трубе, при этом соединительное устройство размыкается при одновременном удержании шарика в гибкой насосно-компрессорной трубе; закрывающее устройство; канал обратного потока и связанное с ним оборудование имеет меньшие размеры; средства регулирования давления и средства регулирования обратного потока. Настоящее изобретение поясняется единственной фигурой, демонстрирующей вариант выполнения толкаемого скребка в соответствии с настоящим изобретением. На фигуре показан продольный разрез толкаемого скребка 1, который расположен в трубопроводе 2. Толкаемый скребок содержит корпус с передним концом 3 и задним концом, указанный задний конец содержит реакционные поверхности 4 а, к которым толкающая жидкость прикладывает тяговое усилие. Диаметр корпуса немного меньше внутреннего диаметра трубы. Толкаемый скребок содержит уплотнения 5, расположенные по периферии скребка и предназначенные для уплотнения пространства между указанным корпусом и указанной трубой. В показанном варианте выполнения изобретения имеется три уплотнения. Далее толкаемый скребок содержит соединительное устройство, предназначенное для разъемного присоединения канала обратного потока, выполненного в виде гибкой насоснокомпрессорной трубы 8, к скребку, указанное соединительное устройство содержит подвижную оправку 6 а, которая приводится в действие для размыкания соединительного устройства посредством проталкивания шарика 7 через гибкую насосно-компрессорную трубу, так что указанный шарик удерживается в гибкой насосно-компрессорной трубе после размыкания соединительного устройства. Линия разъединения обозначена ссылочной позицией 6b. Далее толкаемый скребок содержит закрывающее устройство,предназначенное для закрывания отверстия, остающегося после отсоединения гибкой насоснокомпрессорной трубы. На фигуре также показано поперечное сечение 7 а закрывающего устройства, на чертеже указанное поперечное сечение обозначено А-А. При проталкивании шарика 7 он входит в контакт в показанном на фигуре месте, и жидкость в гибкой насосно-компрессорной трубе толкает подвижную оправку вперед, отсоединяя таким образом гибкую насосно-компрессорную трубу по линии разъединения в закрывающем устройстве. Шарик удерживается в месте зацепления посредством удерживающего средства (не показано), которое блокирует дальнейшее продвижение шарика и выполнено так, чтобы шарик, находящийся в рабочем положении, мог оказывать давление на подвижную оправку при подаче жидкости в гибкую трубу. Отсоединение осуществляется при регулируемом перепаде давления,действующем на шарик, например перепад давления составляет 5 бар. Закрывающее устройство и соединительное устройство связаны так, что закрывающая пробка не может быть установлена до выполнения разъединения. После размыкания устанавливается закрывающее устройство и блокируется отверстие,обозначенное на чертеже как А-А. Блокировка производится, например, благодаря обратному ходу пружины после разъединения. Ловильная шейка 7b остается снаружи после отсоединения гибкой насоснокомпрессорной трубы, что способствует проведению ловильных работ, отличных от предполагаемых. Также на фигуре показаны каналы 8, через которые направляется толкающая жидкость, содержащая ингибиторы. Как показано на фигуре, нет необходимости впереди толкаемого скребка предусматривать рабочие отверстия и сопла для обработки внутренней поверхности и внутренней части трубы. Показанные каналы являются отверстиями, открывающимися при заранее заданном регулируемом давлении,указанные каналы расположены между передним и задним концами скребка аналогично тому, как описано и показано в публикации патента США 6651744 В 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Толкаемый скребок, предназначенный для перемещения через трубу от входного сооружения до места приема скребка при проведении технического обслуживания и мониторинга, причем перемещение осуществляется при накачивании толкающей жидкости в трубу для проталкивания скребка вперед по трубе, содержащий корпус с передним и задним концами, причем задний конец имеет реакционную поверхность, к которой толкающая жидкость прикладывает тяговое усилие, а диаметр корпуса незначительно меньше внутреннего диаметра трубы, а также уплотнение, расположенное по окружности скребка и предназначенное для уплотнения пространства между корпусом и трубой, и соединительное устройство, предназначенное для разъемного присоединения канала обратного потока к скребку, при этом соединительное устройство содержит подвижную оправку, выполненную с возможностью приведения в действие для размыкания соединительного устройства посредством проталкивания шарика по каналу обратного потока, причем шарик выполнен с возможностью удержания в канале обратного потока после размыкания соединительного устройства, а также закрывающее устройство, предназначенное для закрывания отверстия в скребке, образованного после отсоединения канала обратного потока, причем толкаемый скребок и любое присоединенное к нему оборудование, осуществляющее техническое обслуживание или мониторинг, выполнены с возможностью приведения в действие посредством накачивания жидкости в-4 010079 кольцевое пространство между трубой и каналом обратного потока, при этом жидкость возвращается через канал обратного потока для поддержания перепада давления вокруг скребка, которое проталкивает скребок вперед по трубе, причем канал обратного потока выполнен с возможностью отсоединения от скребка и подъема к входному концу в любой момент, а скребок с закрывающей пробкой выполнен с возможностью перемещения вперед к месту приема скребка посредством накачивания или направления жидкости в трубу. 2. Скребок по п.1, в котором канал обратного потока выполнен в виде гибкой насоснокомпрессорной трубы. 3. Скребок по п.1, в котором закрывающее устройство выполнено в виде закрывающей пробки, которая выполнена с возможностью установки при приведении в действие подвижной оправки. 4. Скребок по п.1, который содержит закрывающую пробку с внешней ловильной шейкой для облегчения извлечения посредством ловильного инструмента. 5. Скребок по п.1, в котором закрывающая пробка выполнена, по существу, плоской, причем при установке ее на место закрывающая пробка выполнена с возможностью совершения круговых движений. 6. Скребок по п.1, который содержит приспособление для удаления гидрата, выполненное в виде по меньшей мере одного канала для подвода хладагента к соплам, расположенным на переднем конце скребка для разбрызгивания хладагента перед скребком по внутренней поверхности и внутренней части трубы. 7. Скребок по п.2, в котором гибкая насосно-компрессорная труба имеет размеры, обеспечивающие возможность ее извлечения при отсоединенном скребке. 8. Скребок по п.1, в котором в верхней части канала обратного потока или рядом с концом указанного канала установлен насос, предназначенный для откачивания жидкости из канала обратного потока для поддержания соответствующего перепада давлений между жидкостью, накачиваемой в кольцевое пространство за скребком, и жидкостью, находящейся перед скребком для контроля проталкивания скребка через трубу. 9. Скребок по п.6, который содержит оборудование для регулирования давления, выполненное в виде датчика перепада давлений, генерирующего сигнал перепада давления между каналом обратного потока и кольцевым пространством для регулятора давления, выполненного с возможностью регулирования рабочего давления насосов, соединенных с кольцевым пространством и каналом обратного потока соответственно. 10. Скребок по п.1, в котором между объемами с разным рабочим давлением выполнено по меньшей мере одно отверстие, открываемое при заранее установленном регулируемом давлении. 11. Скребок по п.1, который содержит средства контроля состава обратного потока. 12. Система толкаемого скребка, предназначенная для перемещения скребка через подводную трубу от входного сооружения до места приема скребка, причем перемещение осуществляется для удаления гидрата, причем посредством накачивания толкающей жидкости в трубу выполняется проталкивание скребка вперед по трубе при одновременном непрерывном или периодическом удалении гидрата, указанная система толкаемого скребка содержит насос, предназначенный для накачивания толкающей жидкости; канал обратного потока, содержащий средства обращения с ним; рабочую платформу или контейнер на поверхности; магистраль достаточной длины, содержащую средства соединения указанной магистрали с указанной платформой и указанной трубой для перемещения толкаемого скребка, содержащего канал обратного потока, по магистрали от платформы до указанной трубы,причем указанный скребок содержит корпус с передним и задним концами, причем задний конец содержит реакционную поверхность, к которой толкающая жидкость прикладывает тяговое усилие, а диаметр корпуса незначительно меньше внутреннего диаметра трубы и магистрали; уплотнение, расположенное по окружности скребка и предназначенное для уплотнения пространства между корпусом и трубой; приспособление для удаления гидрата, выполненное в виде каналов для подачи ингибитора к соплам, расположенным в передней части скребка и выполненным с возможностью разбрызгивания ингибитора на внутреннюю поверхность и внутреннюю часть трубы перед скребком; соединительное устройство, предназначенное для разъемного присоединения канала обратного потока к скребку, при этом соединительное устройство содержит подвижную оправку, выполненную с возможностью приведения в действие для размыкания соединительного устройства посредством проталкивания шарика вниз по каналу обратного потока, причем шарик выполнен с возможностью удержания в канале обратного потока после размыкания соединительного устройства, а также закрывающее устройство, предназначенное для закрывания отверстия в скребке, образованного после отсоединения канала обратного потока; причем толкаемый скребок выполнен с возможностью приведения в действие посредством накачивания жидкости в кольцевое пространство между трубой и каналом обратного потока, при этом жидкость-5 010079 возвращается через канал обратного потока для поддержания перепада давлений вокруг скребка, который проталкивает указанный скребок вперед; причем канал обратного потока выполнен с возможностью отсоединения в любой момент от скребка и извлечения на платформу, а скребок с закрывающей пробкой выполнен с возможностью перемещения вперед к месту приема скребка посредством накачивания или направления жидкости в трубу. 13. Система по п.12, в которой толкающая жидкость представляет собой МЭГ или метанол. 14. Система по п.12, в которой по меньшей мере один канал открыт при заданном регулируемом давлении и выполнен с возможностью пропускания хладагента от заднего конца скребка через скребок к соплам, разбрызгивающим хладагент по поверхности и внутренней части трубы перед скребком. 15. Система по п.12, в которой канал обратного потока содержит средства контроля содержания хладагента в обратном потоке. 16. Система по п.12, в которой канал обратного потока состоит из гибкой насосно-компрессорной трубы, расположенной по меньшей мере на одном барабане с соединенными концами труб, причем предусмотрен встроенный привод барабанов, размер которого обеспечивает извлечение всей длины гибкой насосно-компрессорной трубы при отсоединенном скребке.
