Конструкция пулестойкой перегородки

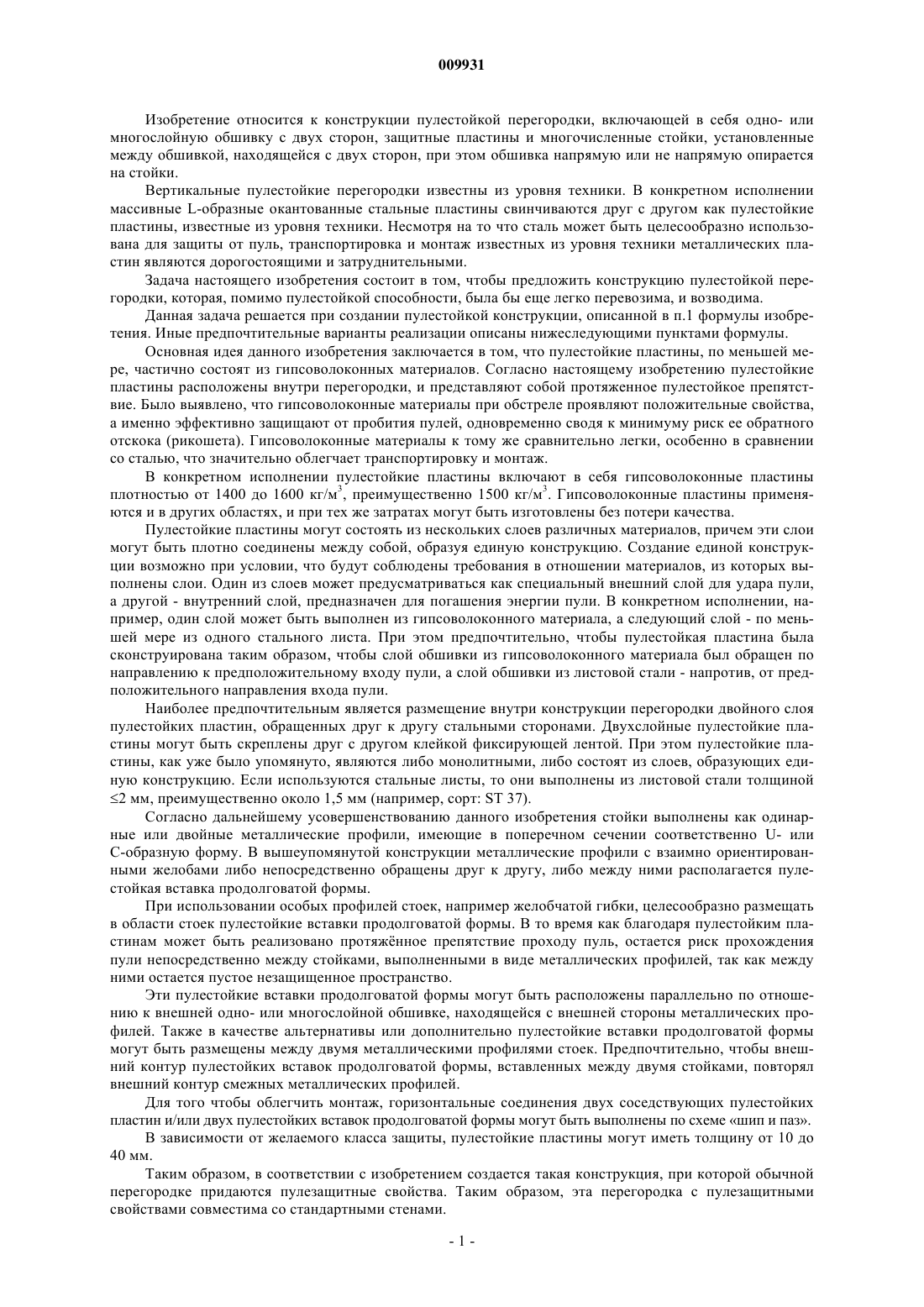

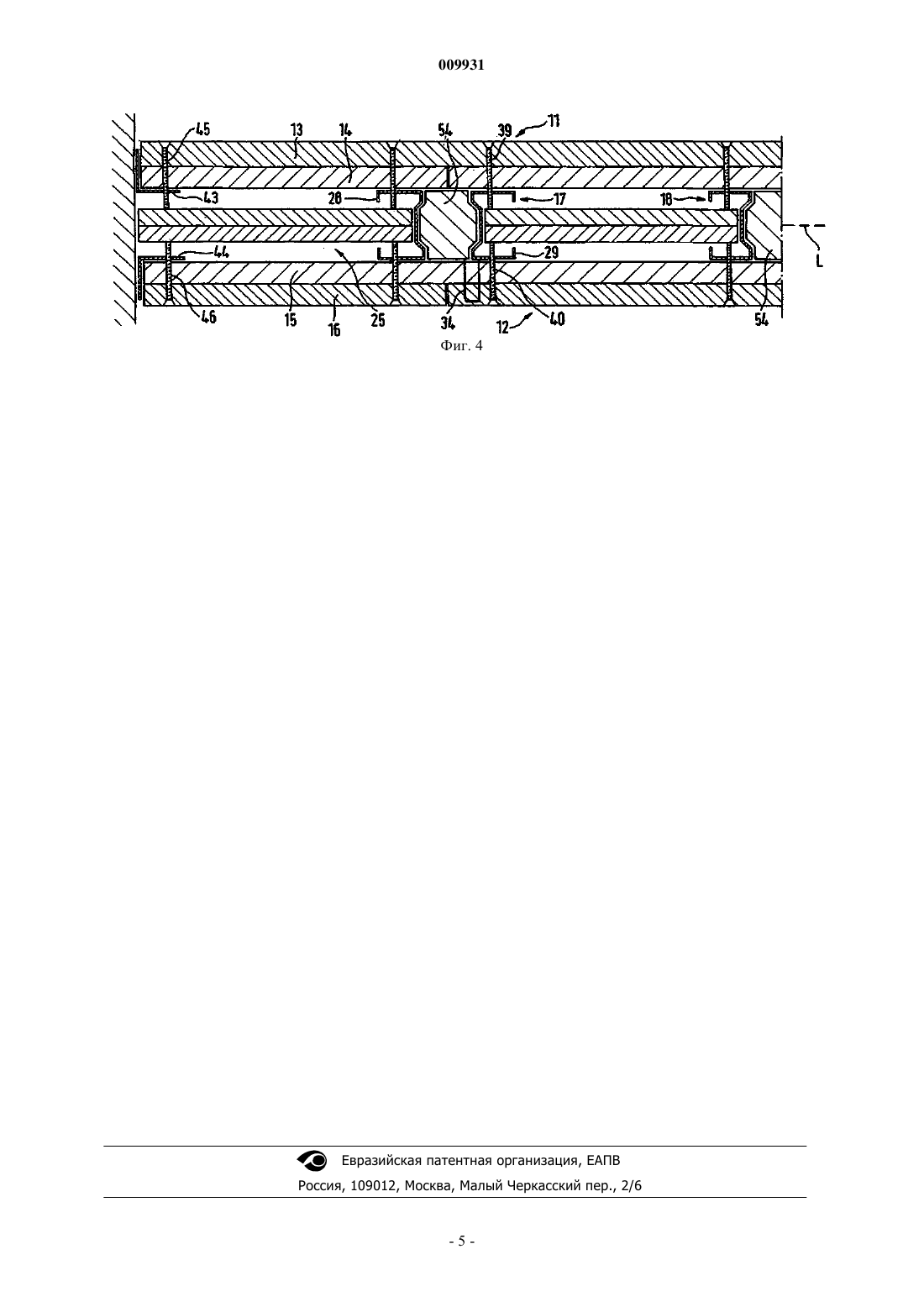

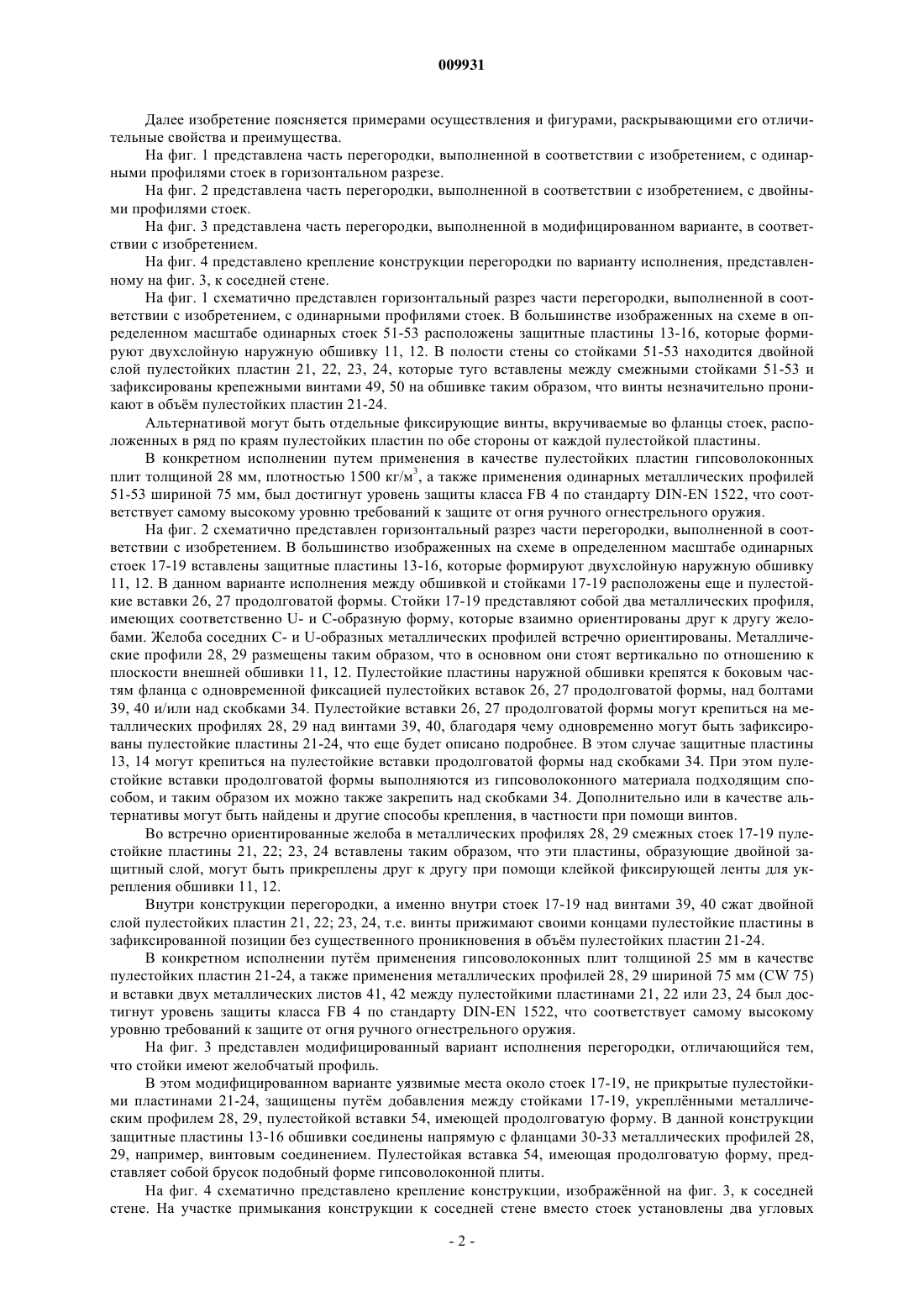

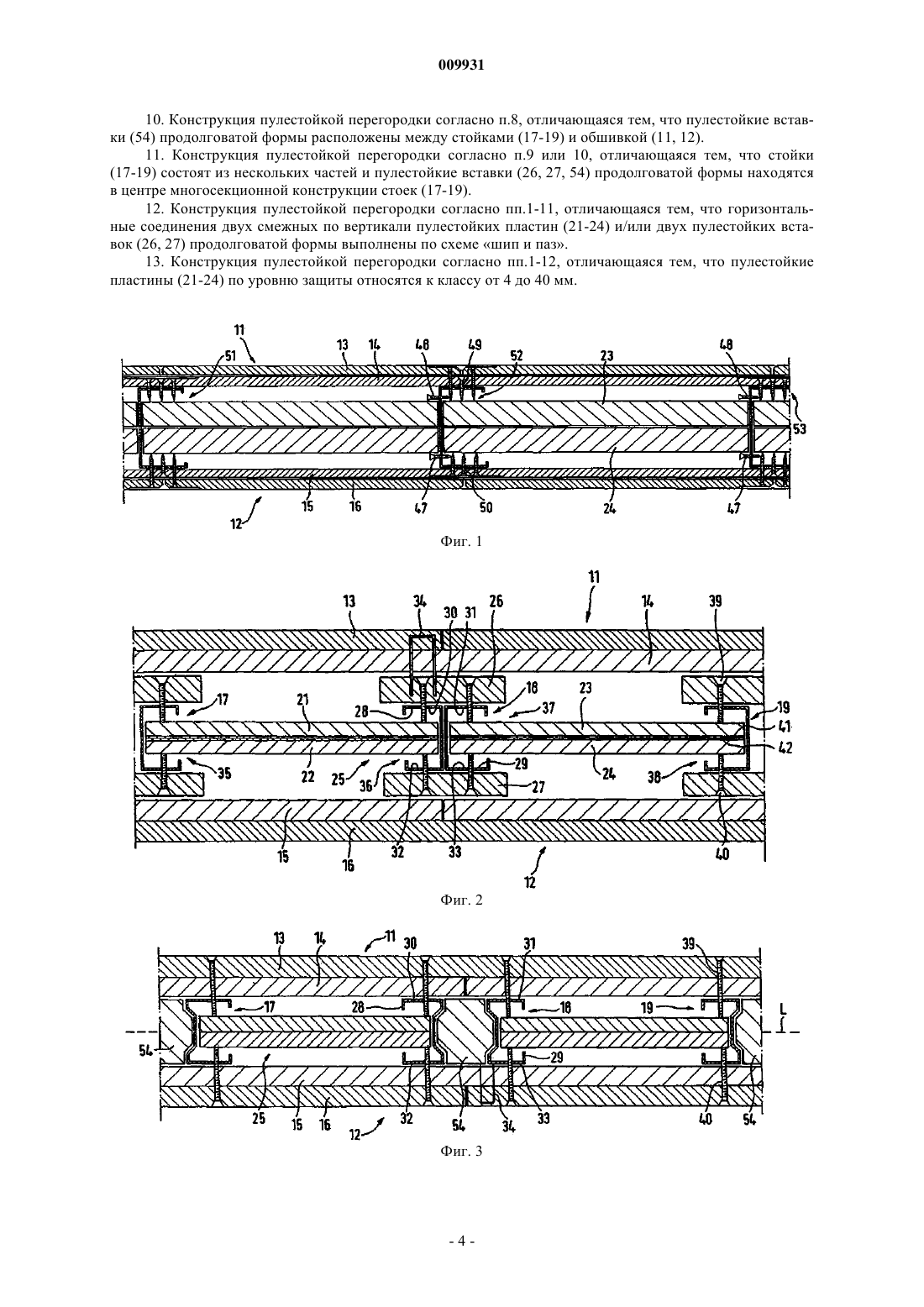

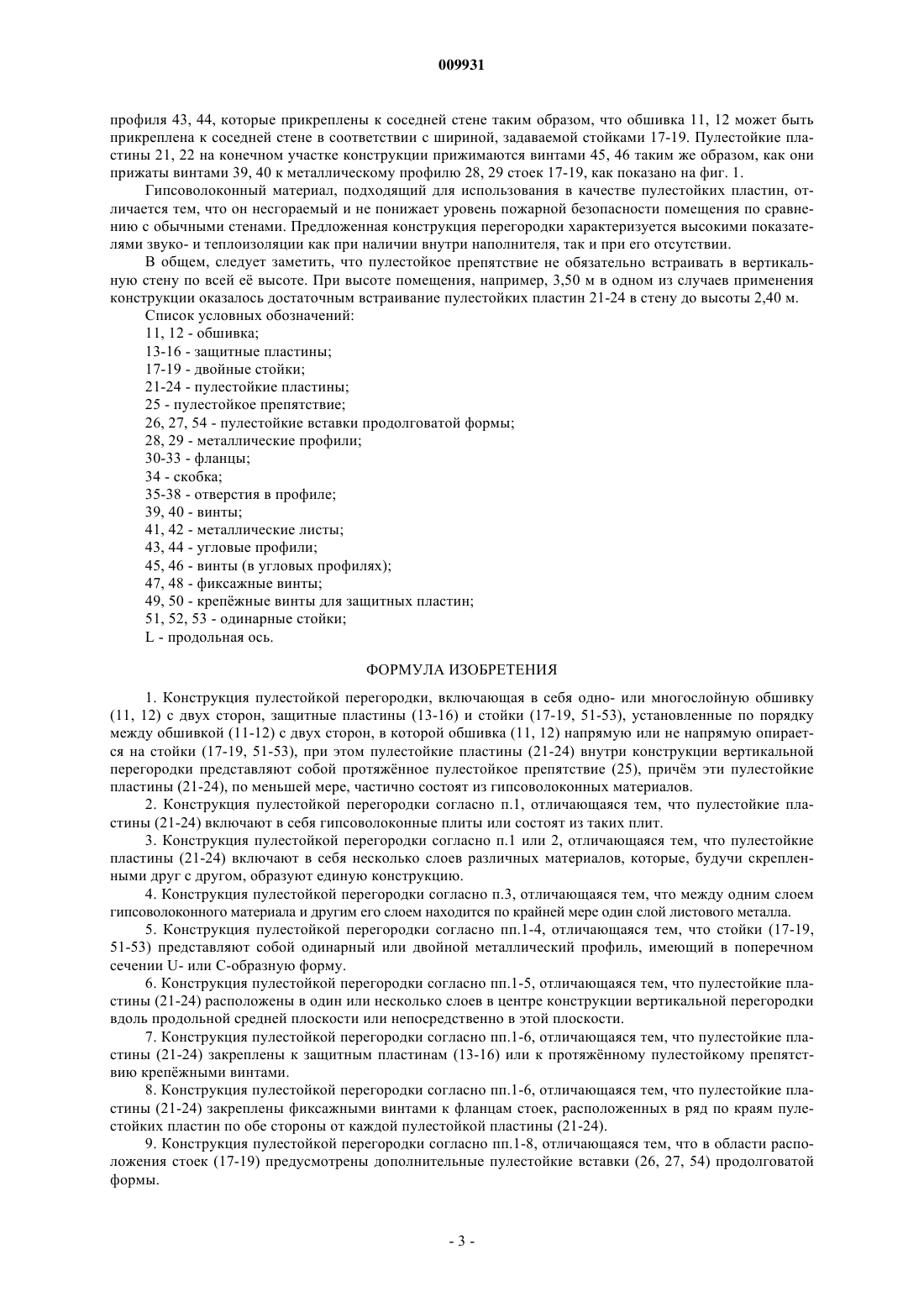

009931 Изобретение относится к конструкции пулестойкой перегородки, включающей в себя одно- или многослойную обшивку с двух сторон, защитные пластины и многочисленные стойки, установленные между обшивкой, находящейся с двух сторон, при этом обшивка напрямую или не напрямую опирается на стойки. Вертикальные пулестойкие перегородки известны из уровня техники. В конкретном исполнении массивные L-образные окантованные стальные пластины свинчиваются друг с другом как пулестойкие пластины, известные из уровня техники. Несмотря на то что сталь может быть целесообразно использована для защиты от пуль, транспортировка и монтаж известных из уровня техники металлических пластин являются дорогостоящими и затруднительными. Задача настоящего изобретения состоит в том, чтобы предложить конструкцию пулестойкой перегородки, которая, помимо пулестойкой способности, была бы еще легко перевозима, и возводима. Данная задача решается при создании пулестойкой конструкции, описанной в п.1 формулы изобретения. Иные предпочтительные варианты реализации описаны нижеследующими пунктами формулы. Основная идея данного изобретения заключается в том, что пулестойкие пластины, по меньшей мере, частично состоят из гипсоволоконных материалов. Согласно настоящему изобретению пулестойкие пластины расположены внутри перегородки, и представляют собой протяженное пулестойкое препятствие. Было выявлено, что гипсоволоконные материалы при обстреле проявляют положительные свойства,а именно эффективно защищают от пробития пулей, одновременно сводя к минимуму риск ее обратного отскока (рикошета). Гипсоволоконные материалы к тому же сравнительно легки, особенно в сравнении со сталью, что значительно облегчает транспортировку и монтаж. В конкретном исполнении пулестойкие пластины включают в себя гипсоволоконные пластины плотностью от 1400 до 1600 кг/м 3, преимущественно 1500 кг/м 3. Гипсоволоконные пластины применяются и в других областях, и при тех же затратах могут быть изготовлены без потери качества. Пулестойкие пластины могут состоять из нескольких слоев различных материалов, причем эти слои могут быть плотно соединены между собой, образуя единую конструкцию. Создание единой конструкции возможно при условии, что будут соблюдены требования в отношении материалов, из которых выполнены слои. Один из слоев может предусматриваться как специальный внешний слой для удара пули,а другой - внутренний слой, предназначен для погашения энергии пули. В конкретном исполнении, например, один слой может быть выполнен из гипсоволоконного материала, а следующий слой - по меньшей мере из одного стального листа. При этом предпочтительно, чтобы пулестойкая пластина была сконструирована таким образом, чтобы слой обшивки из гипсоволоконного материала был обращен по направлению к предположительному входу пули, а слой обшивки из листовой стали - напротив, от предположительного направления входа пули. Наиболее предпочтительным является размещение внутри конструкции перегородки двойного слоя пулестойких пластин, обращенных друг к другу стальными сторонами. Двухслойные пулестойкие пластины могут быть скреплены друг с другом клейкой фиксирующей лентой. При этом пулестойкие пластины, как уже было упомянуто, являются либо монолитными, либо состоят из слоев, образующих единую конструкцию. Если используются стальные листы, то они выполнены из листовой стали толщиной 2 мм, преимущественно около 1,5 мм (например, сорт: ST 37). Согласно дальнейшему усовершенствованию данного изобретения стойки выполнены как одинарные или двойные металлические профили, имеющие в поперечном сечении соответственно U- или С-образную форму. В вышеупомянутой конструкции металлические профили с взаимно ориентированными желобами либо непосредственно обращены друг к другу, либо между ними располагается пулестойкая вставка продолговатой формы. При использовании особых профилей стоек, например желобчатой гибки, целесообразно размещать в области стоек пулестойкие вставки продолговатой формы. В то время как благодаря пулестойким пластинам может быть реализовано протяжнное препятствие проходу пуль, остается риск прохождения пули непосредственно между стойками, выполненными в виде металлических профилей, так как между ними остается пустое незащищенное пространство. Эти пулестойкие вставки продолговатой формы могут быть расположены параллельно по отношению к внешней одно- или многослойной обшивке, находящейся с внешней стороны металлических профилей. Также в качестве альтернативы или дополнительно пулестойкие вставки продолговатой формы могут быть размещены между двумя металлическими профилями стоек. Предпочтительно, чтобы внешний контур пулестойких вставок продолговатой формы, вставленных между двумя стойками, повторял внешний контур смежных металлических профилей. Для того чтобы облегчить монтаж, горизонтальные соединения двух соседствующих пулестойких пластин и/или двух пулестойких вставок продолговатой формы могут быть выполнены по схеме шип и паз. В зависимости от желаемого класса защиты, пулестойкие пластины могут иметь толщину от 10 до 40 мм. Таким образом, в соответствии с изобретением создается такая конструкция, при которой обычной перегородке придаются пулезащитные свойства. Таким образом, эта перегородка с пулезащитными свойствами совместима со стандартными стенами.-1 009931 Далее изобретение поясняется примерами осуществления и фигурами, раскрывающими его отличительные свойства и преимущества. На фиг. 1 представлена часть перегородки, выполненной в соответствии с изобретением, с одинарными профилями стоек в горизонтальном разрезе. На фиг. 2 представлена часть перегородки, выполненной в соответствии с изобретением, с двойными профилями стоек. На фиг. 3 представлена часть перегородки, выполненной в модифицированном варианте, в соответствии с изобретением. На фиг. 4 представлено крепление конструкции перегородки по варианту исполнения, представленному на фиг. 3, к соседней стене. На фиг. 1 схематично представлен горизонтальный разрез части перегородки, выполненной в соответствии с изобретением, с одинарными профилями стоек. В большинстве изображенных на схеме в определенном масштабе одинарных стоек 51-53 расположены защитные пластины 13-16, которые формируют двухслойную наружную обшивку 11, 12. В полости стены со стойками 51-53 находится двойной слой пулестойких пластин 21, 22, 23, 24, которые туго вставлены между смежными стойками 51-53 и зафиксированы крепежными винтами 49, 50 на обшивке таким образом, что винты незначительно проникают в объм пулестойких пластин 21-24. Альтернативой могут быть отдельные фиксирующие винты, вкручиваемые во фланцы стоек, расположенных в ряд по краям пулестойких пластин по обе стороны от каждой пулестойкой пластины. В конкретном исполнении путем применения в качестве пулестойких пластин гипсоволоконных плит толщиной 28 мм, плотностью 1500 кг/м 3, а также применения одинарных металлических профилей 51-53 шириной 75 мм, был достигнут уровень защиты класса FB 4 по стандарту DIN-EN 1522, что соответствует самому высокому уровню требований к защите от огня ручного огнестрельного оружия. На фиг. 2 схематично представлен горизонтальный разрез части перегородки, выполненной в соответствии с изобретением. В большинство изображенных на схеме в определенном масштабе одинарных стоек 17-19 вставлены защитные пластины 13-16, которые формируют двухслойную наружную обшивку 11, 12. В данном варианте исполнения между обшивкой и стойками 17-19 расположены еще и пулестойкие вставки 26, 27 продолговатой формы. Стойки 17-19 представляют собой два металлических профиля,имеющих соответственно U- и С-образную форму, которые взаимно ориентированы друг к другу желобами. Желоба соседних С- и U-образных металлических профилей встречно ориентированы. Металлические профили 28, 29 размещены таким образом, что в основном они стоят вертикально по отношению к плоскости внешней обшивки 11, 12. Пулестойкие пластины наружной обшивки крепятся к боковым частям фланца с одновременной фиксацией пулестойких вставок 26, 27 продолговатой формы, над болтами 39, 40 и/или над скобками 34. Пулестойкие вставки 26, 27 продолговатой формы могут крепиться на металлических профилях 28, 29 над винтами 39, 40, благодаря чему одновременно могут быть зафиксированы пулестойкие пластины 21-24, что еще будет описано подробнее. В этом случае защитные пластины 13, 14 могут крепиться на пулестойкие вставки продолговатой формы над скобками 34. При этом пулестойкие вставки продолговатой формы выполняются из гипсоволоконного материала подходящим способом, и таким образом их можно также закрепить над скобками 34. Дополнительно или в качестве альтернативы могут быть найдены и другие способы крепления, в частности при помощи винтов. Во встречно ориентированные желоба в металлических профилях 28, 29 смежных стоек 17-19 пулестойкие пластины 21, 22; 23, 24 вставлены таким образом, что эти пластины, образующие двойной защитный слой, могут быть прикреплены друг к другу при помощи клейкой фиксирующей ленты для укрепления обшивки 11, 12. Внутри конструкции перегородки, а именно внутри стоек 17-19 над винтами 39, 40 сжат двойной слой пулестойких пластин 21, 22; 23, 24, т.е. винты прижимают своими концами пулестойкие пластины в зафиксированной позиции без существенного проникновения в объм пулестойких пластин 21-24. В конкретном исполнении путм применения гипсоволоконных плит толщиной 25 мм в качестве пулестойких пластин 21-24, а также применения металлических профилей 28, 29 шириной 75 мм (CW 75) и вставки двух металлических листов 41, 42 между пулестойкими пластинами 21, 22 или 23, 24 был достигнут уровень защиты класса FB 4 по стандарту DIN-EN 1522, что соответствует самому высокому уровню требований к защите от огня ручного огнестрельного оружия. На фиг. 3 представлен модифицированный вариант исполнения перегородки, отличающийся тем,что стойки имеют желобчатый профиль. В этом модифицированном варианте уязвимые места около стоек 17-19, не прикрытые пулестойкими пластинами 21-24, защищены путм добавления между стойками 17-19, укреплнными металлическим профилем 28, 29, пулестойкой вставки 54, имеющей продолговатую форму. В данной конструкции защитные пластины 13-16 обшивки соединены напрямую с фланцами 30-33 металлических профилей 28,29, например, винтовым соединением. Пулестойкая вставка 54, имеющая продолговатую форму, представляет собой брусок подобный форме гипсоволоконной плиты. На фиг. 4 схематично представлено крепление конструкции, изображнной на фиг. 3, к соседней стене. На участке примыкания конструкции к соседней стене вместо стоек установлены два угловых-2 009931 профиля 43, 44, которые прикреплены к соседней стене таким образом, что обшивка 11, 12 может быть прикреплена к соседней стене в соответствии с шириной, задаваемой стойками 17-19. Пулестойкие пластины 21, 22 на конечном участке конструкции прижимаются винтами 45, 46 таким же образом, как они прижаты винтами 39, 40 к металлическому профилю 28, 29 стоек 17-19, как показано на фиг. 1. Гипсоволоконный материал, подходящий для использования в качестве пулестойких пластин, отличается тем, что он несгораемый и не понижает уровень пожарной безопасности помещения по сравнению с обычными стенами. Предложенная конструкция перегородки характеризуется высокими показателями звуко- и теплоизоляции как при наличии внутри наполнителя, так и при его отсутствии. В общем, следует заметить, что пулестойкое препятствие не обязательно встраивать в вертикальную стену по всей е высоте. При высоте помещения, например, 3,50 м в одном из случаев применения конструкции оказалось достаточным встраивание пулестойких пластин 21-24 в стену до высоты 2,40 м. Список условных обозначений: 11, 12 - обшивка; 13-16 - защитные пластины; 17-19 - двойные стойки; 21-24 - пулестойкие пластины; 25 - пулестойкое препятствие; 26, 27, 54 - пулестойкие вставки продолговатой формы; 28, 29 - металлические профили; 30-33 - фланцы; 34 - скобка; 35-38 - отверстия в профиле; 39, 40 - винты; 41, 42 - металлические листы; 43, 44 - угловые профили; 45, 46 - винты (в угловых профилях); 47, 48 - фиксажные винты; 49, 50 - крепжные винты для защитных пластин; 51, 52, 53 - одинарные стойки;(11, 12) с двух сторон, защитные пластины (13-16) и стойки (17-19, 51-53), установленные по порядку между обшивкой (11-12) с двух сторон, в которой обшивка (11, 12) напрямую или не напрямую опирается на стойки (17-19, 51-53), при этом пулестойкие пластины (21-24) внутри конструкции вертикальной перегородки представляют собой протяжнное пулестойкое препятствие (25), причм эти пулестойкие пластины (21-24), по меньшей мере, частично состоят из гипсоволоконных материалов. 2. Конструкция пулестойкой перегородки согласно п.1, отличающаяся тем, что пулестойкие пластины (21-24) включают в себя гипсоволоконные плиты или состоят из таких плит. 3. Конструкция пулестойкой перегородки согласно п.1 или 2, отличающаяся тем, что пулестойкие пластины (21-24) включают в себя несколько слоев различных материалов, которые, будучи скрепленными друг с другом, образуют единую конструкцию. 4. Конструкция пулестойкой перегородки согласно п.3, отличающаяся тем, что между одним слоем гипсоволоконного материала и другим его слоем находится по крайней мере один слой листового металла. 5. Конструкция пулестойкой перегородки согласно пп.1-4, отличающаяся тем, что стойки (17-19,51-53) представляют собой одинарный или двойной металлический профиль, имеющий в поперечном сечении U- или С-образную форму. 6. Конструкция пулестойкой перегородки согласно пп.1-5, отличающаяся тем, что пулестойкие пластины (21-24) расположены в один или несколько слоев в центре конструкции вертикальной перегородки вдоль продольной средней плоскости или непосредственно в этой плоскости. 7. Конструкция пулестойкой перегородки согласно пп.1-6, отличающаяся тем, что пулестойкие пластины (21-24) закреплены к защитным пластинам (13-16) или к протяжнному пулестойкому препятствию крепжными винтами. 8. Конструкция пулестойкой перегородки согласно пп.1-6, отличающаяся тем, что пулестойкие пластины (21-24) закреплены фиксажными винтами к фланцам стоек, расположенных в ряд по краям пулестойких пластин по обе стороны от каждой пулестойкой пластины (21-24). 9. Конструкция пулестойкой перегородки согласно пп.1-8, отличающаяся тем, что в области расположения стоек (17-19) предусмотрены дополнительные пулестойкие вставки (26, 27, 54) продолговатой формы.-3 009931 10. Конструкция пулестойкой перегородки согласно п.8, отличающаяся тем, что пулестойкие вставки (54) продолговатой формы расположены между стойками (17-19) и обшивкой (11, 12). 11. Конструкция пулестойкой перегородки согласно п.9 или 10, отличающаяся тем, что стойки(17-19) состоят из нескольких частей и пулестойкие вставки (26, 27, 54) продолговатой формы находятся в центре многосекционной конструкции стоек (17-19). 12. Конструкция пулестойкой перегородки согласно пп.1-11, отличающаяся тем, что горизонтальные соединения двух смежных по вертикали пулестойких пластин (21-24) и/или двух пулестойких вставок (26, 27) продолговатой формы выполнены по схеме шип и паз. 13. Конструкция пулестойкой перегородки согласно пп.1-12, отличающаяся тем, что пулестойкие пластины (21-24) по уровню защиты относятся к классу от 4 до 40 мм.
