Приводное устройство для цилиндрической детали формирования изображения

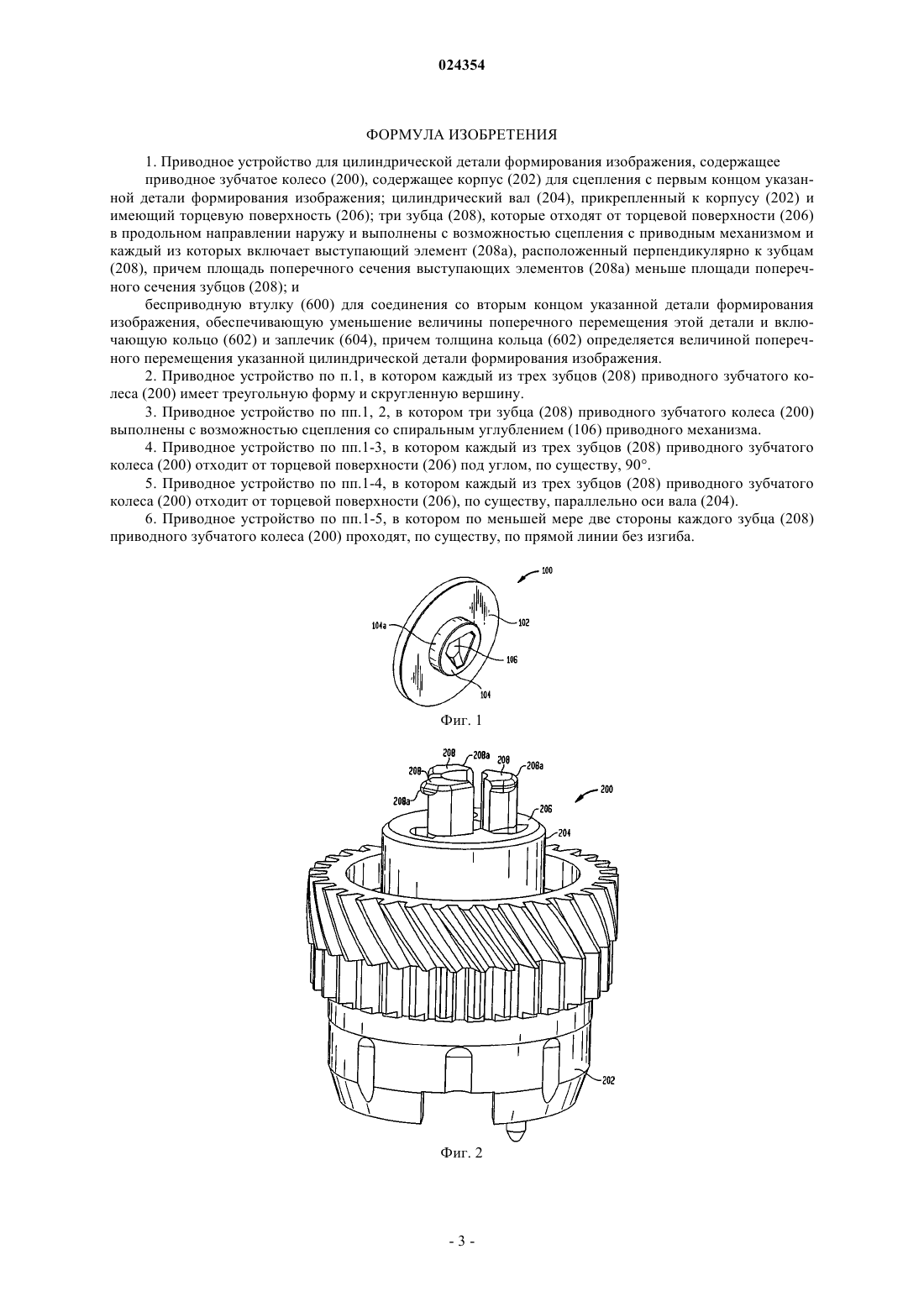

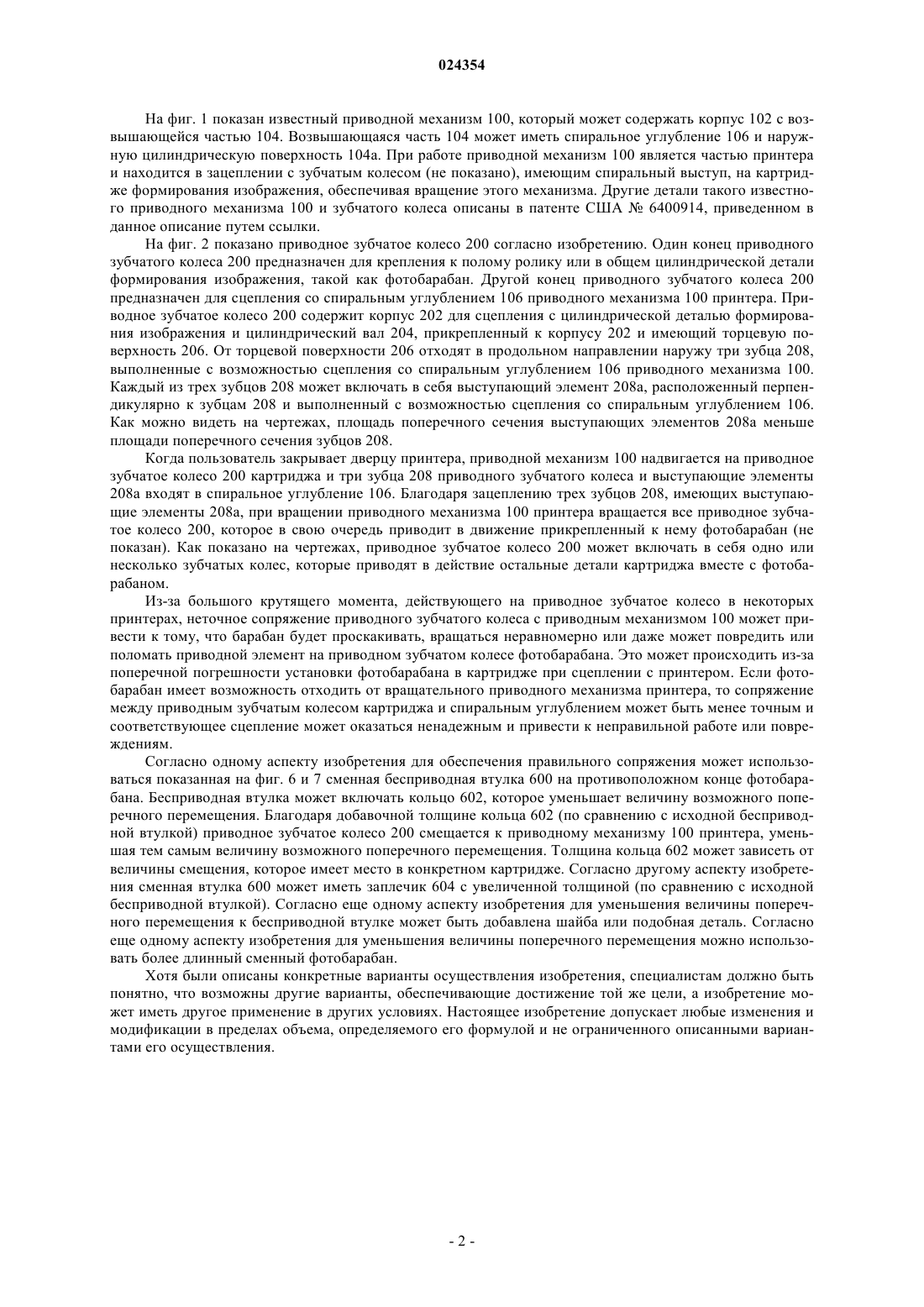

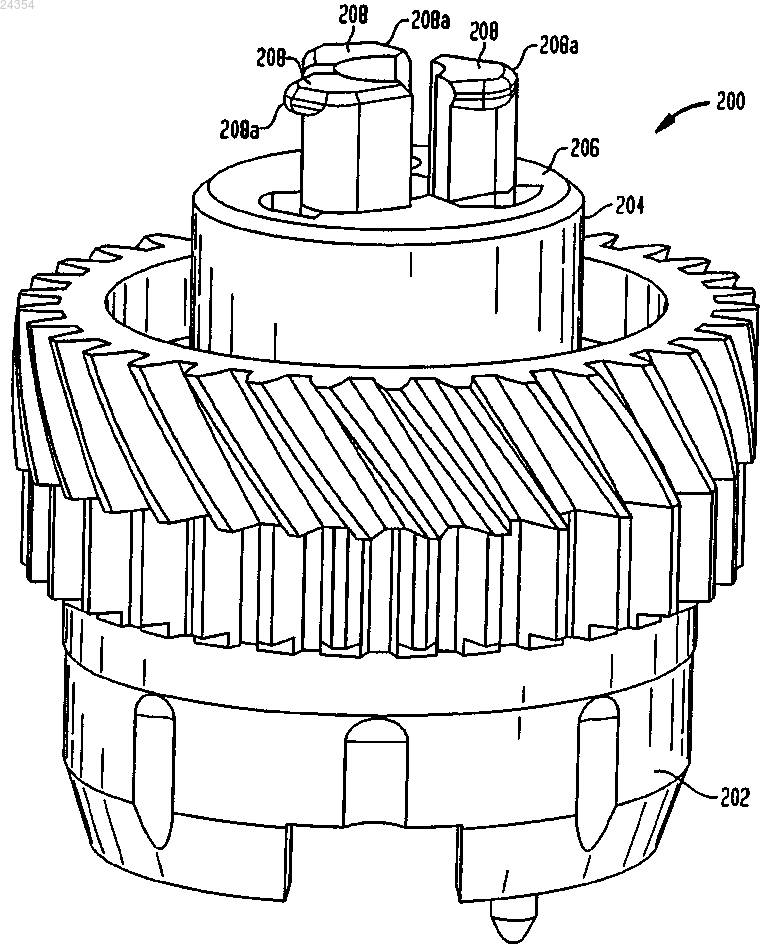

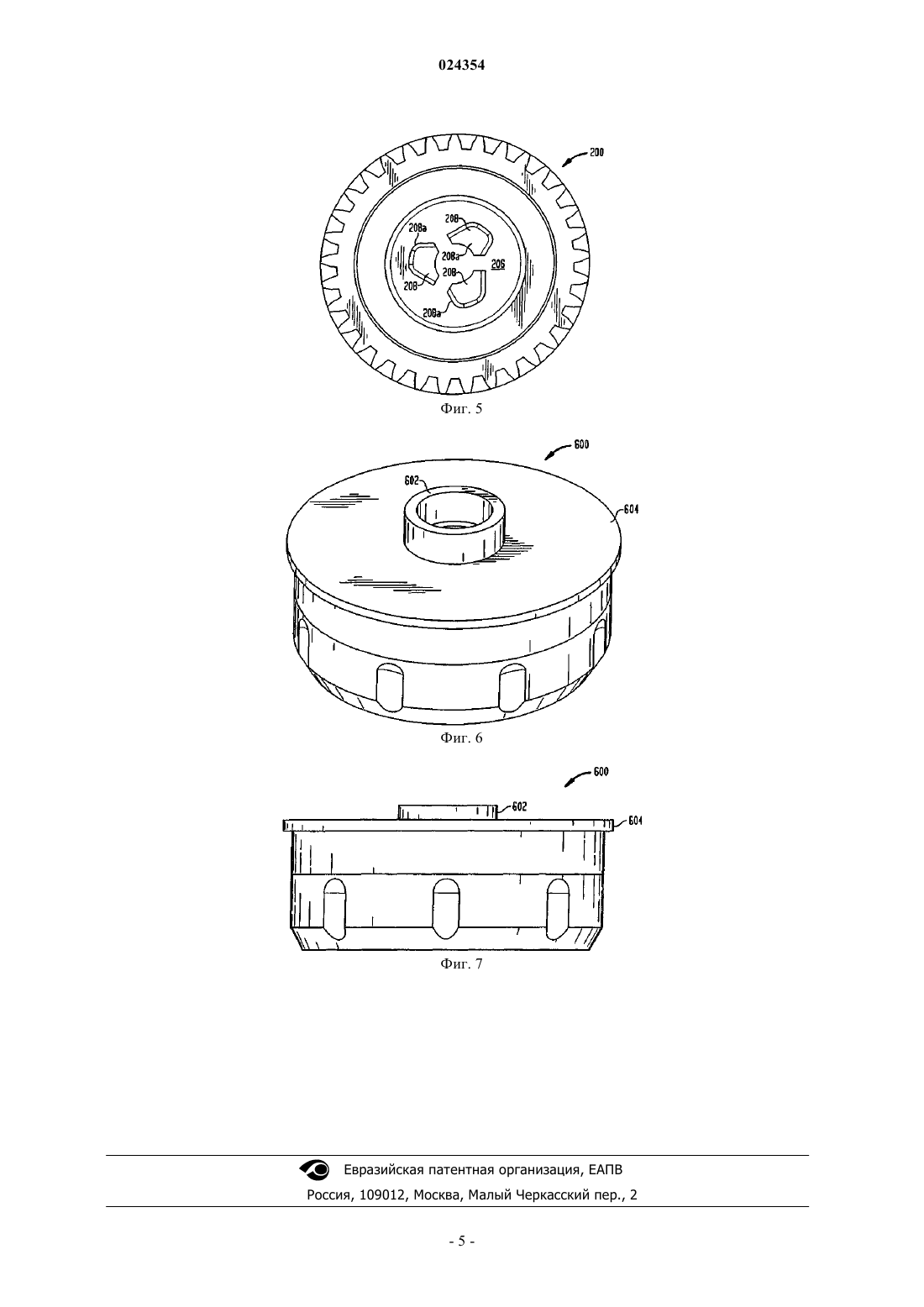

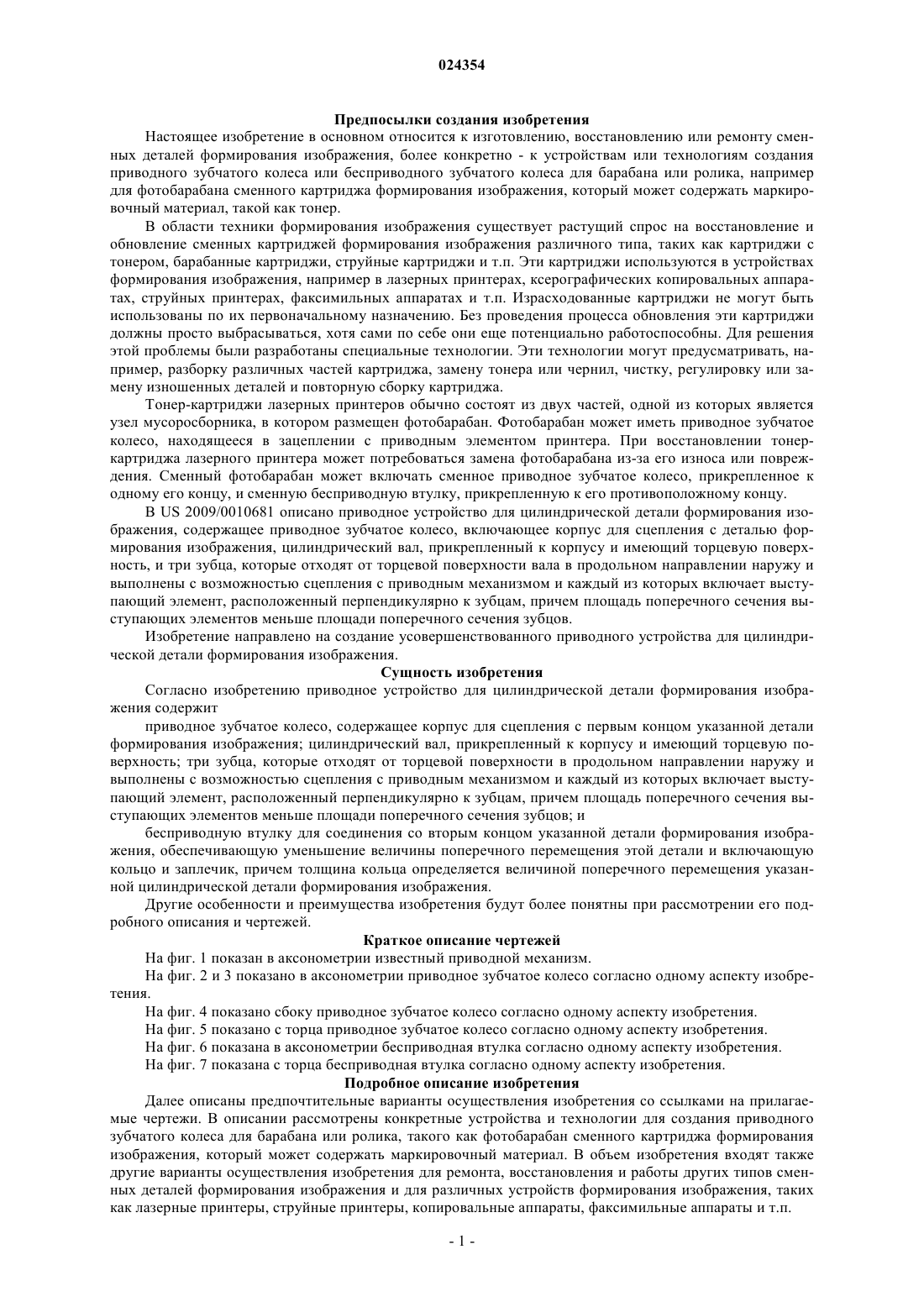

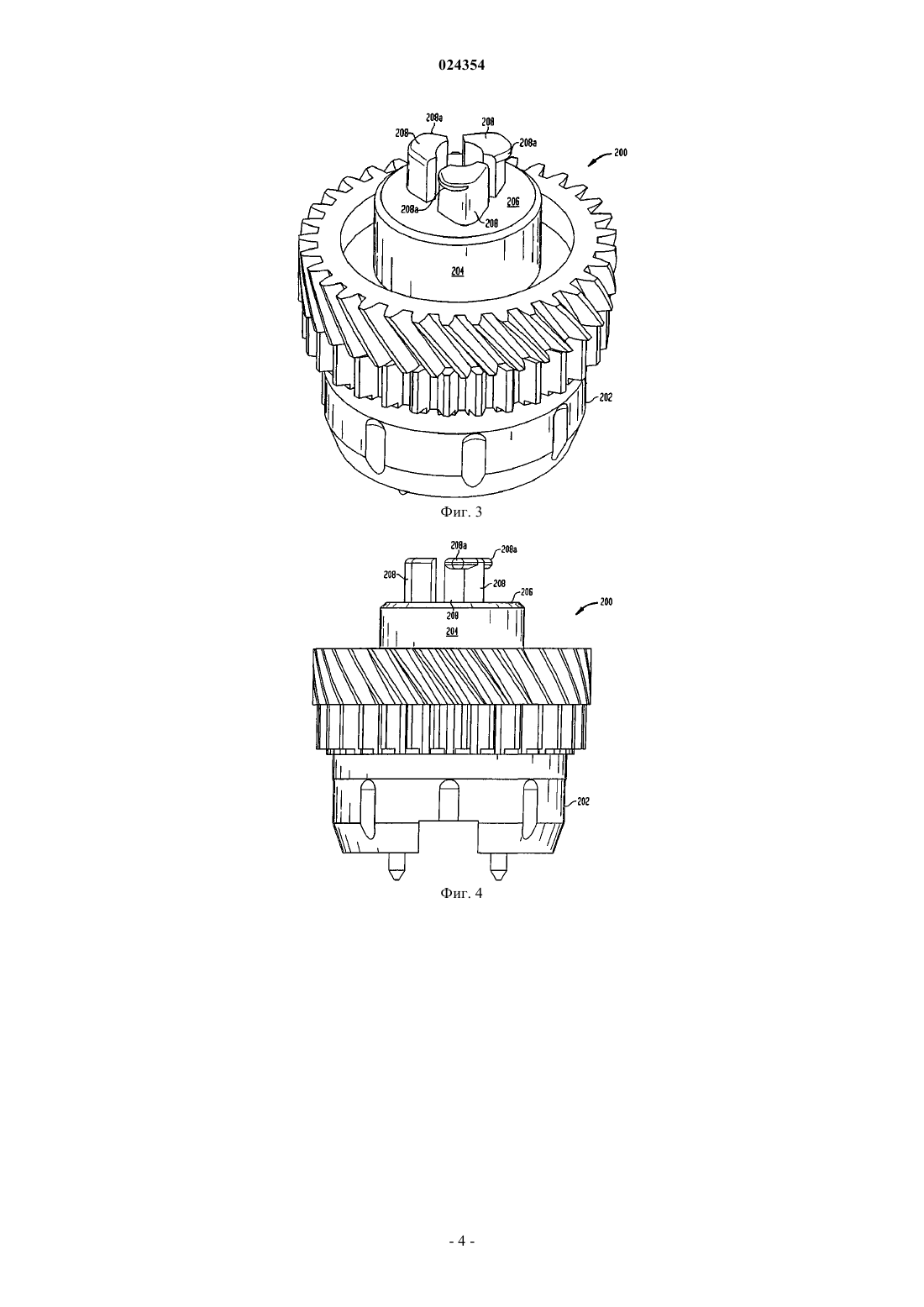

ПРИВОДНОЕ УСТРОЙСТВО ДЛЯ ЦИЛИНДРИЧЕСКОЙ ДЕТАЛИ ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЯ Приводное устройство для цилиндрической детали формирования изображения содержит приводное зубчатое колесо, содержащее корпус для сцепления с первым концом указанной детали формирования изображения; цилиндрический вал, прикрепленный к корпусу и имеющий торцевую поверхность; три зубца, которые отходят от торцевой поверхности в продольном направлении наружу и выполнены с возможностью сцепления с приводным механизмом и каждый из которых включает выступающий элемент, расположенный перпендикулярно к зубцам. Площадь поперечного сечения выступающих элементов меньше площади поперечного сечения зубцов. Приводное устройство также содержит бесприводную втулку для соединения со вторым концом детали формирования изображения, обеспечивающую уменьшение величины поперечного перемещения этой детали и включающую кольцо и заплечик, причем толщина кольца определяется величиной поперечного перемещения цилиндрической детали формирования изображения. Предпосылки создания изобретения Настоящее изобретение в основном относится к изготовлению, восстановлению или ремонту сменных деталей формирования изображения, более конкретно - к устройствам или технологиям создания приводного зубчатого колеса или бесприводного зубчатого колеса для барабана или ролика, например для фотобарабана сменного картриджа формирования изображения, который может содержать маркировочный материал, такой как тонер. В области техники формирования изображения существует растущий спрос на восстановление и обновление сменных картриджей формирования изображения различного типа, таких как картриджи с тонером, барабанные картриджи, струйные картриджи и т.п. Эти картриджи используются в устройствах формирования изображения, например в лазерных принтерах, ксерографических копировальных аппаратах, струйных принтерах, факсимильных аппаратах и т.п. Израсходованные картриджи не могут быть использованы по их первоначальному назначению. Без проведения процесса обновления эти картриджи должны просто выбрасываться, хотя сами по себе они еще потенциально работоспособны. Для решения этой проблемы были разработаны специальные технологии. Эти технологии могут предусматривать, например, разборку различных частей картриджа, замену тонера или чернил, чистку, регулировку или замену изношенных деталей и повторную сборку картриджа. Тонер-картриджи лазерных принтеров обычно состоят из двух частей, одной из которых является узел мусоросборника, в котором размещен фотобарабан. Фотобарабан может иметь приводное зубчатое колесо, находящееся в зацеплении с приводным элементом принтера. При восстановлении тонеркартриджа лазерного принтера может потребоваться замена фотобарабана из-за его износа или повреждения. Сменный фотобарабан может включать сменное приводное зубчатое колесо, прикрепленное к одному его концу, и сменную бесприводную втулку, прикрепленную к его противоположному концу. В US 2009/0010681 описано приводное устройство для цилиндрической детали формирования изображения, содержащее приводное зубчатое колесо, включающее корпус для сцепления с деталью формирования изображения, цилиндрический вал, прикрепленный к корпусу и имеющий торцевую поверхность, и три зубца, которые отходят от торцевой поверхности вала в продольном направлении наружу и выполнены с возможностью сцепления с приводным механизмом и каждый из которых включает выступающий элемент, расположенный перпендикулярно к зубцам, причем площадь поперечного сечения выступающих элементов меньше площади поперечного сечения зубцов. Изобретение направлено на создание усовершенствованного приводного устройства для цилиндрической детали формирования изображения. Сущность изобретения Согласно изобретению приводное устройство для цилиндрической детали формирования изображения содержит приводное зубчатое колесо, содержащее корпус для сцепления с первым концом указанной детали формирования изображения; цилиндрический вал, прикрепленный к корпусу и имеющий торцевую поверхность; три зубца, которые отходят от торцевой поверхности в продольном направлении наружу и выполнены с возможностью сцепления с приводным механизмом и каждый из которых включает выступающий элемент, расположенный перпендикулярно к зубцам, причем площадь поперечного сечения выступающих элементов меньше площади поперечного сечения зубцов; и бесприводную втулку для соединения со вторым концом указанной детали формирования изображения, обеспечивающую уменьшение величины поперечного перемещения этой детали и включающую кольцо и заплечик, причем толщина кольца определяется величиной поперечного перемещения указанной цилиндрической детали формирования изображения. Другие особенности и преимущества изобретения будут более понятны при рассмотрении его подробного описания и чертежей. Краткое описание чертежей На фиг. 1 показан в аксонометрии известный приводной механизм. На фиг. 2 и 3 показано в аксонометрии приводное зубчатое колесо согласно одному аспекту изобретения. На фиг. 4 показано сбоку приводное зубчатое колесо согласно одному аспекту изобретения. На фиг. 5 показано с торца приводное зубчатое колесо согласно одному аспекту изобретения. На фиг. 6 показана в аксонометрии бесприводная втулка согласно одному аспекту изобретения. На фиг. 7 показана с торца бесприводная втулка согласно одному аспекту изобретения. Подробное описание изобретения Далее описаны предпочтительные варианты осуществления изобретения со ссылками на прилагаемые чертежи. В описании рассмотрены конкретные устройства и технологии для создания приводного зубчатого колеса для барабана или ролика, такого как фотобарабан сменного картриджа формирования изображения, который может содержать маркировочный материал. В объем изобретения входят также другие варианты осуществления изобретения для ремонта, восстановления и работы других типов сменных деталей формирования изображения и для различных устройств формирования изображения, таких как лазерные принтеры, струйные принтеры, копировальные аппараты, факсимильные аппараты и т.п. На фиг. 1 показан известный приводной механизм 100, который может содержать корпус 102 с возвышающейся частью 104. Возвышающаяся часть 104 может иметь спиральное углубление 106 и наружную цилиндрическую поверхность 104 а. При работе приводной механизм 100 является частью принтера и находится в зацеплении с зубчатым колесом (не показано), имеющим спиральный выступ, на картридже формирования изображения, обеспечивая вращение этого механизма. Другие детали такого известного приводного механизма 100 и зубчатого колеса описаны в патенте США 6400914, приведенном в данное описание путем ссылки. На фиг. 2 показано приводное зубчатое колесо 200 согласно изобретению. Один конец приводного зубчатого колеса 200 предназначен для крепления к полому ролику или в общем цилиндрической детали формирования изображения, такой как фотобарабан. Другой конец приводного зубчатого колеса 200 предназначен для сцепления со спиральным углублением 106 приводного механизма 100 принтера. Приводное зубчатое колесо 200 содержит корпус 202 для сцепления с цилиндрической деталью формирования изображения и цилиндрический вал 204, прикрепленный к корпусу 202 и имеющий торцевую поверхность 206. От торцевой поверхности 206 отходят в продольном направлении наружу три зубца 208,выполненные с возможностью сцепления со спиральным углублением 106 приводного механизма 100. Каждый из трех зубцов 208 может включать в себя выступающий элемент 208 а, расположенный перпендикулярно к зубцам 208 и выполненный с возможностью сцепления со спиральным углублением 106. Как можно видеть на чертежах, площадь поперечного сечения выступающих элементов 208 а меньше площади поперечного сечения зубцов 208. Когда пользователь закрывает дверцу принтера, приводной механизм 100 надвигается на приводное зубчатое колесо 200 картриджа и три зубца 208 приводного зубчатого колеса и выступающие элементы 208 а входят в спиральное углубление 106. Благодаря зацеплению трех зубцов 208, имеющих выступающие элементы 208 а, при вращении приводного механизма 100 принтера вращается все приводное зубчатое колесо 200, которое в свою очередь приводит в движение прикрепленный к нему фотобарабан (не показан). Как показано на чертежах, приводное зубчатое колесо 200 может включать в себя одно или несколько зубчатых колес, которые приводят в действие остальные детали картриджа вместе с фотобарабаном. Из-за большого крутящего момента, действующего на приводное зубчатое колесо в некоторых принтерах, неточное сопряжение приводного зубчатого колеса с приводным механизмом 100 может привести к тому, что барабан будет проскакивать, вращаться неравномерно или даже может повредить или поломать приводной элемент на приводном зубчатом колесе фотобарабана. Это может происходить из-за поперечной погрешности установки фотобарабана в картридже при сцеплении с принтером. Если фотобарабан имеет возможность отходить от вращательного приводного механизма принтера, то сопряжение между приводным зубчатым колесом картриджа и спиральным углублением может быть менее точным и соответствующее сцепление может оказаться ненадежным и привести к неправильной работе или повреждениям. Согласно одному аспекту изобретения для обеспечения правильного сопряжения может использоваться показанная на фиг. 6 и 7 сменная бесприводная втулка 600 на противоположном конце фотобарабана. Бесприводная втулка может включать кольцо 602, которое уменьшает величину возможного поперечного перемещения. Благодаря добавочной толщине кольца 602 (по сравнению с исходной бесприводной втулкой) приводное зубчатое колесо 200 смещается к приводному механизму 100 принтера, уменьшая тем самым величину возможного поперечного перемещения. Толщина кольца 602 может зависеть от величины смещения, которое имеет место в конкретном картридже. Согласно другому аспекту изобретения сменная втулка 600 может иметь заплечик 604 с увеличенной толщиной (по сравнению с исходной бесприводной втулкой). Согласно еще одному аспекту изобретения для уменьшения величины поперечного перемещения к бесприводной втулке может быть добавлена шайба или подобная деталь. Согласно еще одному аспекту изобретения для уменьшения величины поперечного перемещения можно использовать более длинный сменный фотобарабан. Хотя были описаны конкретные варианты осуществления изобретения, специалистам должно быть понятно, что возможны другие варианты, обеспечивающие достижение той же цели, а изобретение может иметь другое применение в других условиях. Настоящее изобретение допускает любые изменения и модификации в пределах объема, определяемого его формулой и не ограниченного описанными вариантами его осуществления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приводное устройство для цилиндрической детали формирования изображения, содержащее приводное зубчатое колесо (200), содержащее корпус (202) для сцепления с первым концом указанной детали формирования изображения; цилиндрический вал (204), прикрепленный к корпусу (202) и имеющий торцевую поверхность (206); три зубца (208), которые отходят от торцевой поверхности (206) в продольном направлении наружу и выполнены с возможностью сцепления с приводным механизмом и каждый из которых включает выступающий элемент (208 а), расположенный перпендикулярно к зубцам(208), причем площадь поперечного сечения выступающих элементов (208 а) меньше площади поперечного сечения зубцов (208); и бесприводную втулку (600) для соединения со вторым концом указанной детали формирования изображения, обеспечивающую уменьшение величины поперечного перемещения этой детали и включающую кольцо (602) и заплечик (604), причем толщина кольца (602) определяется величиной поперечного перемещения указанной цилиндрической детали формирования изображения. 2. Приводное устройство по п.1, в котором каждый из трех зубцов (208) приводного зубчатого колеса (200) имеет треугольную форму и скругленную вершину. 3. Приводное устройство по пп.1, 2, в котором три зубца (208) приводного зубчатого колеса (200) выполнены с возможностью сцепления со спиральным углублением (106) приводного механизма. 4. Приводное устройство по пп.1-3, в котором каждый из трех зубцов (208) приводного зубчатого колеса (200) отходит от торцевой поверхности (206) под углом, по существу, 90. 5. Приводное устройство по пп.1-4, в котором каждый из трех зубцов (208) приводного зубчатого колеса (200) отходит от торцевой поверхности (206), по существу, параллельно оси вала (204). 6. Приводное устройство по пп.1-5, в котором по меньшей мере две стороны каждого зубца (208) приводного зубчатого колеса (200) проходят, по существу, по прямой линии без изгиба.
