Ситовая панель для горнодобывающей промышленности и способ ее изготовления

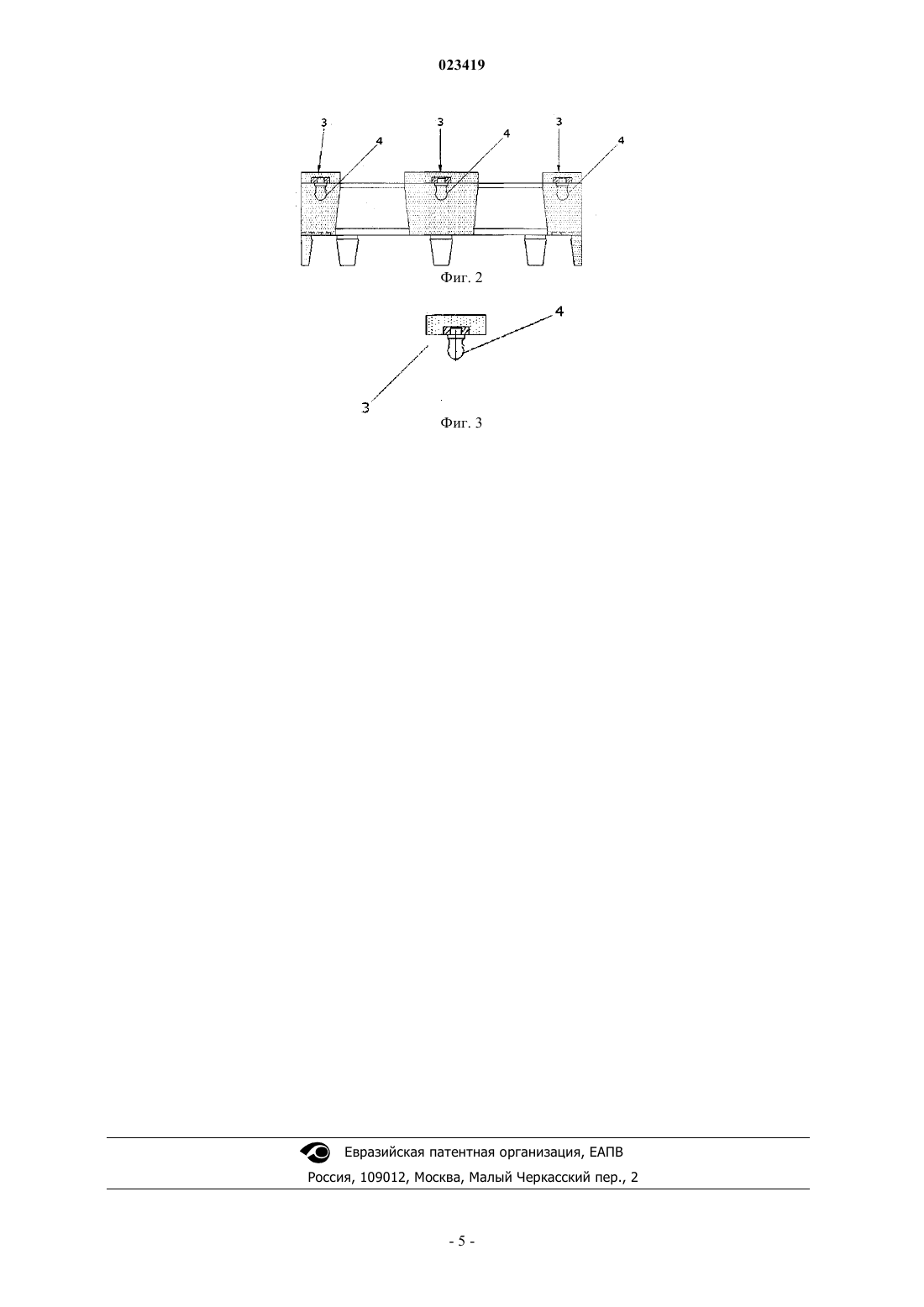

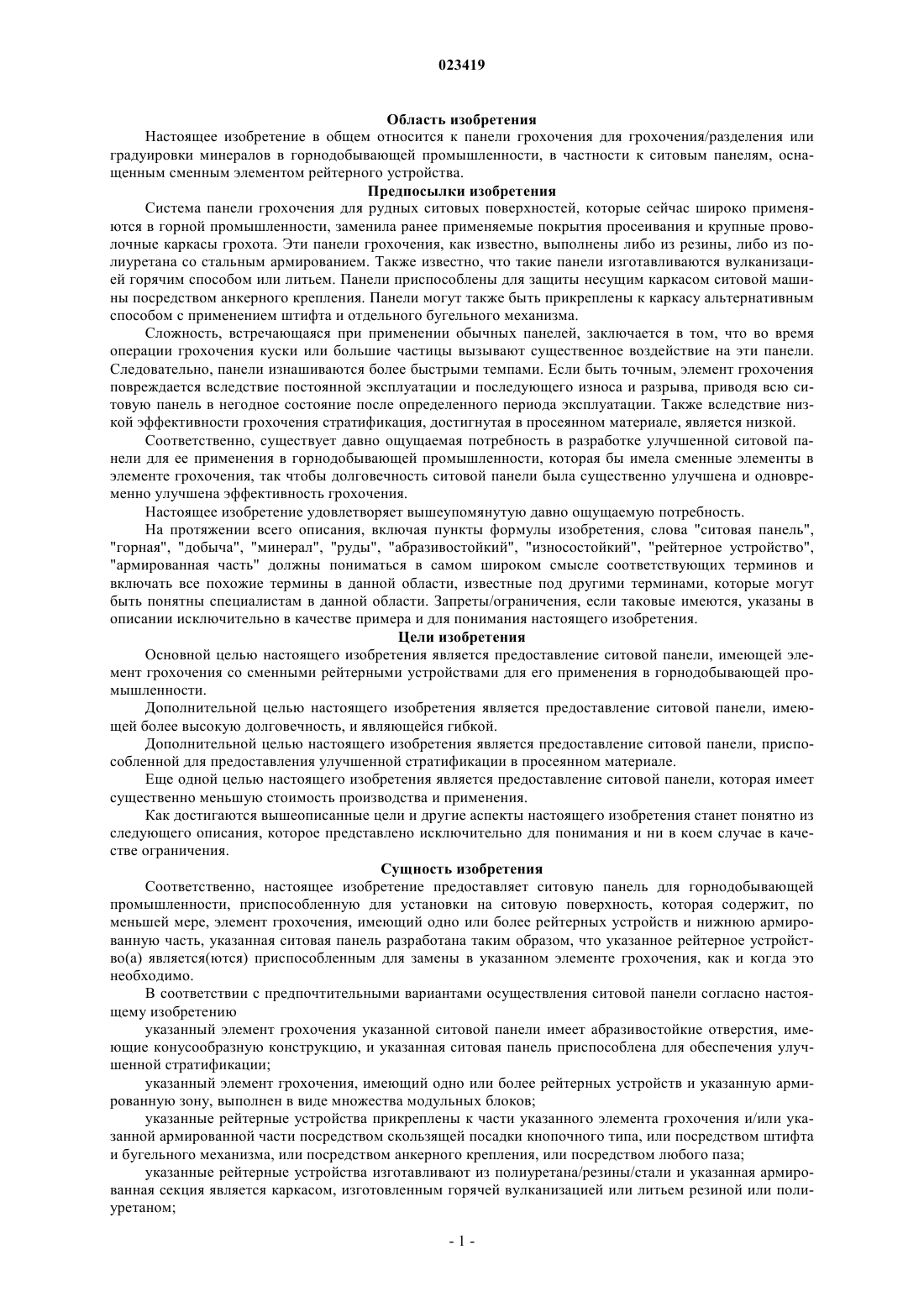

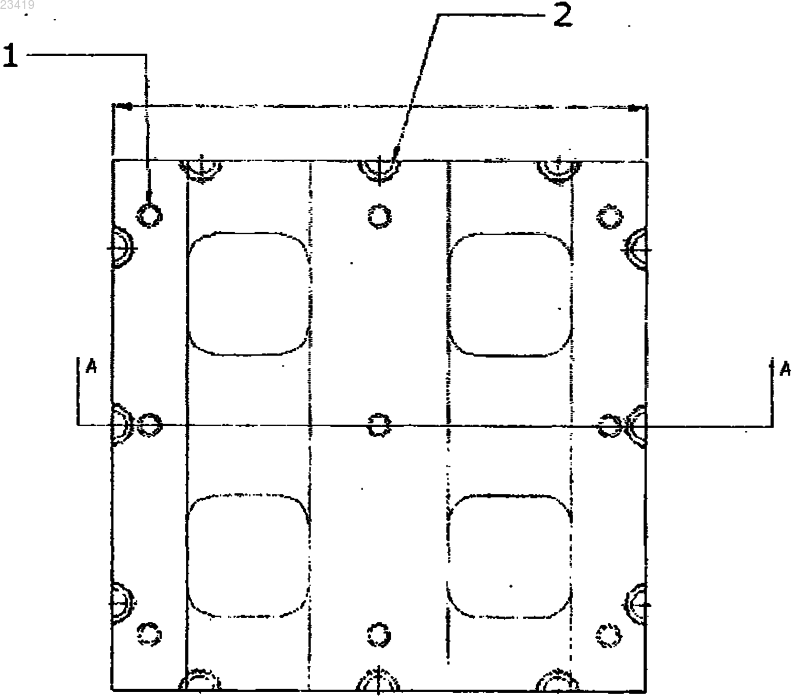

СИТОВАЯ ПАНЕЛЬ ДЛЯ ГОРНОДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ И СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ Изобретение относится к ситовой панели для горнодобывающей промышленности,приспособленной для установки на ситовой поверхности, которая содержит, по меньшей мере,элемент грохочения, имеющий одно или более рейтерных устройств (3), и верхнюю армированную часть, указанная ситовая панель разработана таким образом, что указанное рейтерное устройство(а) является(ются) приспособленным для замены в указанном элементе грохочения, как и когда это необходимо.(71)(73) Заявитель и патентовладелец: ТЕГА ИНДАСТРИЗ ЛИМИТЕД (IN) Область изобретения Настоящее изобретение в общем относится к панели грохочения для грохочения/разделения или градуировки минералов в горнодобывающей промышленности, в частности к ситовым панелям, оснащенным сменным элементом рейтерного устройства. Предпосылки изобретения Система панели грохочения для рудных ситовых поверхностей, которые сейчас широко применяются в горной промышленности, заменила ранее применяемые покрытия просеивания и крупные проволочные каркасы грохота. Эти панели грохочения, как известно, выполнены либо из резины, либо из полиуретана со стальным армированием. Также известно, что такие панели изготавливаются вулканизацией горячим способом или литьем. Панели приспособлены для защиты несущим каркасом ситовой машины посредством анкерного крепления. Панели могут также быть прикреплены к каркасу альтернативным способом с применением штифта и отдельного бугельного механизма. Сложность, встречающаяся при применении обычных панелей, заключается в том, что во время операции грохочения куски или большие частицы вызывают существенное воздействие на эти панели. Следовательно, панели изнашиваются более быстрыми темпами. Если быть точным, элемент грохочения повреждается вследствие постоянной эксплуатации и последующего износа и разрыва, приводя всю ситовую панель в негодное состояние после определенного периода эксплуатации. Также вследствие низкой эффективности грохочения стратификация, достигнутая в просеянном материале, является низкой. Соответственно, существует давно ощущаемая потребность в разработке улучшенной ситовой панели для ее применения в горнодобывающей промышленности, которая бы имела сменные элементы в элементе грохочения, так чтобы долговечность ситовой панели была существенно улучшена и одновременно улучшена эффективность грохочения. Настоящее изобретение удовлетворяет вышеупомянутую давно ощущаемую потребность. На протяжении всего описания, включая пункты формулы изобретения, слова "ситовая панель","горная", "добыча", "минерал", "руды", "абразивостойкий", "износостойкий", "рейтерное устройство","армированная часть" должны пониматься в самом широком смысле соответствующих терминов и включать все похожие термины в данной области, известные под другими терминами, которые могут быть понятны специалистам в данной области. Запреты/ограничения, если таковые имеются, указаны в описании исключительно в качестве примера и для понимания настоящего изобретения. Цели изобретения Основной целью настоящего изобретения является предоставление ситовой панели, имеющей элемент грохочения со сменными рейтерными устройствами для его применения в горнодобывающей промышленности. Дополнительной целью настоящего изобретения является предоставление ситовой панели, имеющей более высокую долговечность, и являющейся гибкой. Дополнительной целью настоящего изобретения является предоставление ситовой панели, приспособленной для предоставления улучшенной стратификации в просеянном материале. Еще одной целью настоящего изобретения является предоставление ситовой панели, которая имеет существенно меньшую стоимость производства и применения. Как достигаются вышеописанные цели и другие аспекты настоящего изобретения станет понятно из следующего описания, которое представлено исключительно для понимания и ни в коем случае в качестве ограничения. Сущность изобретения Соответственно, настоящее изобретение предоставляет ситовую панель для горнодобывающей промышленности, приспособленную для установки на ситовую поверхность, которая содержит, по меньшей мере, элемент грохочения, имеющий одно или более рейтерных устройств и нижнюю армированную часть, указанная ситовая панель разработана таким образом, что указанное рейтерное устройство(а) является(ются) приспособленным для замены в указанном элементе грохочения, как и когда это необходимо. В соответствии с предпочтительными вариантами осуществления ситовой панели согласно настоящему изобретению указанный элемент грохочения указанной ситовой панели имеет абразивостойкие отверстия, имеющие конусообразную конструкцию, и указанная ситовая панель приспособлена для обеспечения улучшенной стратификации; указанный элемент грохочения, имеющий одно или более рейтерных устройств и указанную армированную зону, выполнен в виде множества модульных блоков; указанные рейтерные устройства прикреплены к части указанного элемента грохочения и/или указанной армированной части посредством скользящей посадки кнопочного типа, или посредством штифта и бугельного механизма, или посредством анкерного крепления, или посредством любого паза; указанные рейтерные устройства изготавливают из полиуретана/резины/стали и указанная армированная секция является каркасом, изготовленным горячей вулканизацией или литьем резиной или полиуретаном; поверхность грохочения указанной панели выполнена из любого из или комбинации из малоуглеродистой стали, нержавеющей стали, резины и/или полиуретана, вместе со стальным армированием или без него; армированная часть указанной панели крепится к каркасу машины посредством скользящей посадки кнопочного типа, или посредством штифта и бугельного механизма, или посредством анкерного крепления. Настоящее изобретение также предоставляет способ изготовления ситовой панели для горнодобывающей промышленности, приспособленной для крепления на ситовой поверхности, включая разработку элемента грохочения, и, по меньшей мере, нижней армированной части, присоединенной с возможностью отсоединения одного или более рейтерных устройств для размещения на указанном элементе грохочения так, как описано в данном документе, и соединяя указанный элемент грохочения и указанную армированную секцию таким образом, что указанные рейтерные устройства могут быть заменены, как и когда это необходимо. Настоящее изобретение также предоставляет ситовую поверхность для горнодобывающей промышленности, имеющую установленное на ней множество ситовых панелей, каждая указанная панель имеет, по меньшей мере, элемент грохочения, одно или более рейтерных устройств и нижнюю армированную часть, указанная ситовая панель разработана таким образом, что указанное рейтерное устройство(а) является(ются) приспособленным для замены в указанном элементе грохочения, как и когда это необходимо. Подробное описание прилагаемых графических материалов Сущность и объем настоящего изобретения будут лучше поняты из прилагаемых графических материалов, которые являются иллюстрирующими некоторые предпочтительные варианты осуществления,и которые не являются ни в коем случае ограничивающими. На прилагаемых графических материалах: на фиг. 1 показан вид сверху поверхности грохочения в соответствии с предпочтительным вариантом осуществления настоящего изобретения; на фиг. 2 показан вид в разрезе поверхности грохочения в соответствии с фиг. 1 вдоль линии А-А; на фиг. 3 показан увеличенный вид сверху предпочтительного варианта осуществления рейтерного устройства в соответствии с предпочтительным вариантом осуществления настоящего изобретения. Подробное описание изобретения Нижеследующее описывает предпочтительные варианты осуществления настоящего изобретения,которые представлены исключительно для понимания работы изобретения и ни в коем случае в качестве ограничения. Преимущественно настоящее изобретение стремится предоставить устройство грохочения для грохочения минеральной руды, которое улучшает эффективность грохочения посредством улучшения стратификации, а также предотвращает износ панелей. Таким образом, жизненный цикл панелей увеличивается. Это сделано посредством разработки ситовых панелей, имеющих элементы грохочения, с заменяемыми рейтерными устройствами. Эта технология в значительной степени улучшает эффективность грохочения, и в то же время она предотвращает износ, в значительной степени, посредством уникального строения своего рейтерного устройства. Полиуретан/резина помогает принять воздействие материалов,попадающих в контакт с поверхностью грохочения, в то время как отверстия предотвращают забивание,вследствие их конусообразной типовой конструкции (не показаны). В случае существенного износа рейтерных устройств они могут быть заменены на новые, таким образом устраняя потребность в замене всего элемента грохочения или в этом отношении всей панели грохочения. Настоящее изобретение предотвращает значительный износ посредством защиты блочной панели и повышает эффективность грохочения вследствие присутствия сменных рейтерных устройств. Это, в свою очередь, улучшает стратификацию в просеянном материале. Панель изготовлена посредством горячей вулканизации или литья резиной или полиуретаном,имеющим внешнее армирование/поддерживающимся каркасом крепления панели под кромкой поверхности панели. Панели имеют кнопочные пазы для крепления в элементе грохочения, в котором рейтерные устройства кнопочного типа, т.е. сменные рейтерные устройства, фиксированы, скажем, например,просто путем прессовой посадки. На прилагаемой фиг. 1 показана поверхность грохочения предпочтительного варианта осуществления ситовой панели в соответствии с настоящим изобретением. Она показывает паз 1 для крепления кнопочного типа рейтерных устройств 3, который наилучшим образом показан на прилагаемых фиг. 2 и 3. Прилагаемая фиг. 1 также показывает ситовую панель 2, установленную на каркас посредством бугелей и штифтов. С учетом вышеизложенного, таким образом, выясняется, что ситовая панель 2, если быть точным,армированная часть, может быть установлена на каркас посредством крепления кнопочного типа, анкерного типа, штифтового и бугельного типа или посредством любого другого подходящего способа, как должно быть известно специалистам в данной области техники, и настоящее изобретение также охватывает все такие способы. Это относится также и к месту расположения рейтерных устройств 3 на элементе грохочения панели. Прилагаемые фиг. 2 и 3 показывают только один такой способ. Альтернативно, рейтерные устройства могут быть установлены в армированной части таким же образом, обеспечивая то, что большая ее часть находится в элементе грохочения. Теперь, что касается прилагаемой фиг. 2, она показывает как рейтерные устройства 3 имеют предпочтительно крепление 4 кнопочного типа. Это будет дополнительно понятно из прилагаемой фиг. 3, где похожие ссылочные позиции представляют подобные признаки. Элемент грохочения панели имеет паз 1[показан на фиг. 1], в котором выступ 4 соединен с возможностью отсоединения посредством скользящей посадки. Этот паз альтернативно может быть также в армированной части, но в этом случае рейтерные устройства должны быть установлены в ней, обеспечивая то, что большая часть находится в элементе грохочения. Поскольку частицы кускового размера не соприкасаются с основной зоной грохочения (или соприкасаются незначительно), вся зона грохочения или панель не нуждается в замене. Подойдет только замена рейтерных устройств в зоне грохочения. Необходимость в замене всей ситовой панели или в этом отношении всей зоны грохочения отсутствует. Это облегчает обеспечение большей долговечности ситовой панели и, одновременно, обеспечивает низкую стоимость применения. Таким образом, рейтерные устройства увеличивают срок действия элемента грохочения и также уменьшают стоимость применения. Дополнительно рейтерные устройства обеспечивают повышение стратификации в просеянном материале и, таким образом, эффективность грохочения увеличивается, как будет понято специалистами в области техники. В частности, это достигается посредством замены испорченных рейтерных устройств время от времени, так что материал, который должен быть подвергнут грохочению действительно подвергнут грохочению, строго в соответствии с размером зерна, так что никакого забивания или дефектного/ошибочного грохочения не будет происходить. Следовательно, достигается улучшенная стратификация. Ситовые панели являются предпочтительно стандартного модульного типа, т.е. 305305 мм, или 300300 мм, или 610300 мм, или похожие будут иметь все преимущества модульных панелей, т.е. просты в управлении, время простоя гораздо меньше в сравнении с существующими панелями схожего применения. Дополнительно, панели могут быть любого размера, начиная со стандартных модульных размеров. Рейтерные устройства являются легко заменяемыми, когда они изнашиваются, как указывалось ранее. Поэтому посредством замены только рейтерных устройств грохот может применяться в течение значительного периода времени и без необходимости полной замены ситовых панелей. Это делает ситовые панели также и экономичными. Этот способ является применимым и к резиновым, и к полиуретановым панелям. В идеальном варианте, поверхность грохочения выполнена из любого из или комбинации из малоуглеродистой стали, нержавеющей стали, резины и/или полиуретана с или без стального армирования. Комплексная панель предпочтительно содержит вулканизированный материал, резиновый полиуретан, имеющий внутри нее стальные армирование стержни на внешних кромках указанной панели, и распространяется по внутренней области указанной панели, тем самым обеспечивая поддержку указанной поверхности грохочения. Дополнительно крепление сменных рейтерных устройств может быть выполнено посредством скользящей посадки кнопочного типа с применением средств крепления, защищенных патентом номер 231453 заявителя. Как описывалось ранее, другой тип фиксирующих устройств также входит в настоящее изобретение. Например, вместо механизма типа скользящей посадки может быть механизм фиксации штифтового и бугельного типа для фиксации двух частей панели и для установки панели на каркас машины. Альтернативно, может существовать фиксирующее устройство стягиваемое болтом. Способ изготовления ситовой панели в соответствии с настоящим изобретением включает разработку элемента грохочения и, по меньшей мере, нижней армированной части, присоединенной с возможностью отсоединения одного или более рейтерных устройств для размещения на указанном элементе грохочения так, как описано в данном документе, и соединения указанного элемента грохочения и указанной армированной секции таким образом, что указанные рейтерные устройства могут быть заменены,как и когда это необходимо. Настоящее изобретение было описано со ссылкой на некоторые графические материалы и предпочтительные варианты осуществления, исключительно для понимания и ни в коем случае для ограничения,и настоящее изобретение включает все законные изменения в рамках того, что было описано в этом документе и заявлено в приложенной формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ситовая панель для горнодобывающей промышленности, приспособленная для установки на ситовой поверхности, которая содержит, по меньшей мере, колосник грохота, имеющий одно или более рейтерных устройств (3), и нижнюю армированную часть, причем указанные рейтерные устройства прикреплены к части указанного колосника грохота посредством скользящей посадки кнопочного типа, таким образом обеспечивая замену указанных рейтерных устройств в указанном колоснике грохота, как и когда это необходимо. 2. Ситовая панель по п.1, отличающаяся тем, что указанный колосник грохота указанной ситовой панели имеет абразивостойкие отверстия, имеющие конусообразную конструкцию. 3. Ситовая панель по п.1, отличающаяся тем, что указанный колосник грохота, имеющий одно или более рейтерных устройств и указанную армированную зону, выполнен в виде множества модульных блоков. 4. Ситовая панель по п.1 или 3, отличающаяся тем, что указанные рейтерные устройства изготавливают из любого из или комбинаций из полиуретана, резины и стали, при этом указанная армированная секция является каркасом, изготовленным горячей вулканизацией или литьем посредством резины или полиуретана. 5. Ситовая панель по п.1, отличающаяся тем, что поверхность грохочения указанной панели выполнена из любого из или комбинаций из малоуглеродистой стали, нержавеющей стали, резины и/или полиуретана со стальным армированием или без него. 6. Ситовая панель по любому из предыдущих пунктов, отличающаяся тем, что армированная часть указанной панели прикреплена к каркасу ситовой машины посредством скользящей посадки кнопочного типа, или посредством штифта и бугельного механизма, или посредством анкерного крепления. 7. Ситовая панель по п.1, отличающаяся тем, что имеет модульный размер, такой как 305305 мм,и/или 300300 мм, и/или 610300 мм. 8. Способ изготовления ситовой панели для горнодобывающей промышленности, приспособленной для крепления на ситовой поверхности по пп.1-6, в котором изготавливают колосник грохота с армированной частью, к которому присоединяют с возможностью отсоединения одно или более рейтерных устройств посредством скользящей посадки кнопочного типа, таким образом, что указанные рейтерные устройства могут быть заменены, как и когда это необходимо. 9. Ситовая поверхность для горнодобывающей промышленности, имеющая установленное на ней множество ситовых панелей по любому из пп.1-6, при этом каждая указанная панель, по меньшей мере,на колоснике грохота имеет одно или более рейтерных устройств и нижнюю армированную часть, причем указанные рейтерные устройства прикреплены к части указанного колосника грохота посредством скользящей посадки кнопочного типа, таким образом обеспечивая замену указанных рейтерных устройств на указанном колоснике грохота, как и когда это необходимо.
