Устройство для ухода за стопами ног

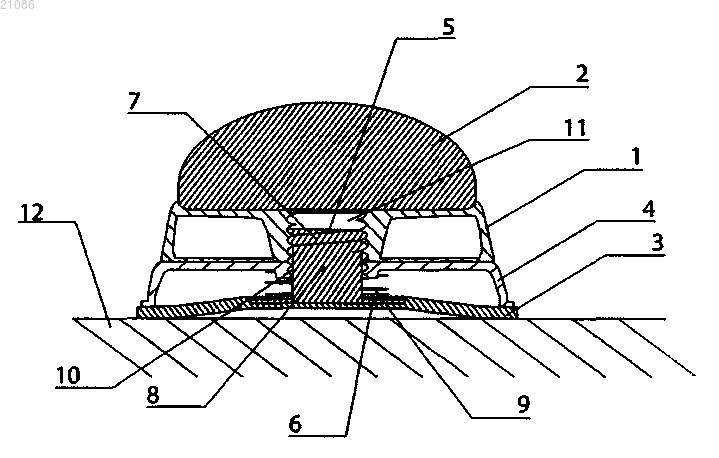

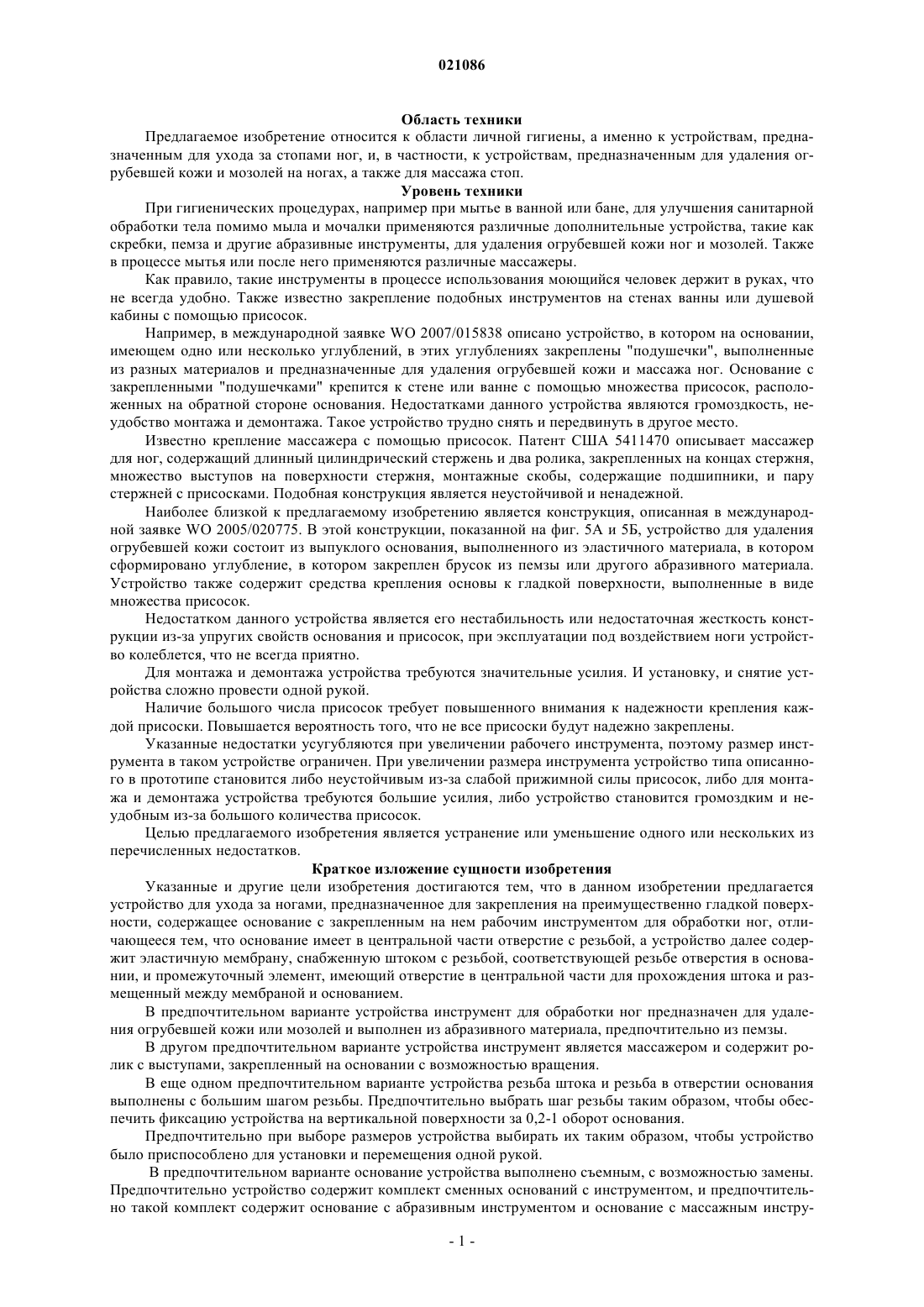

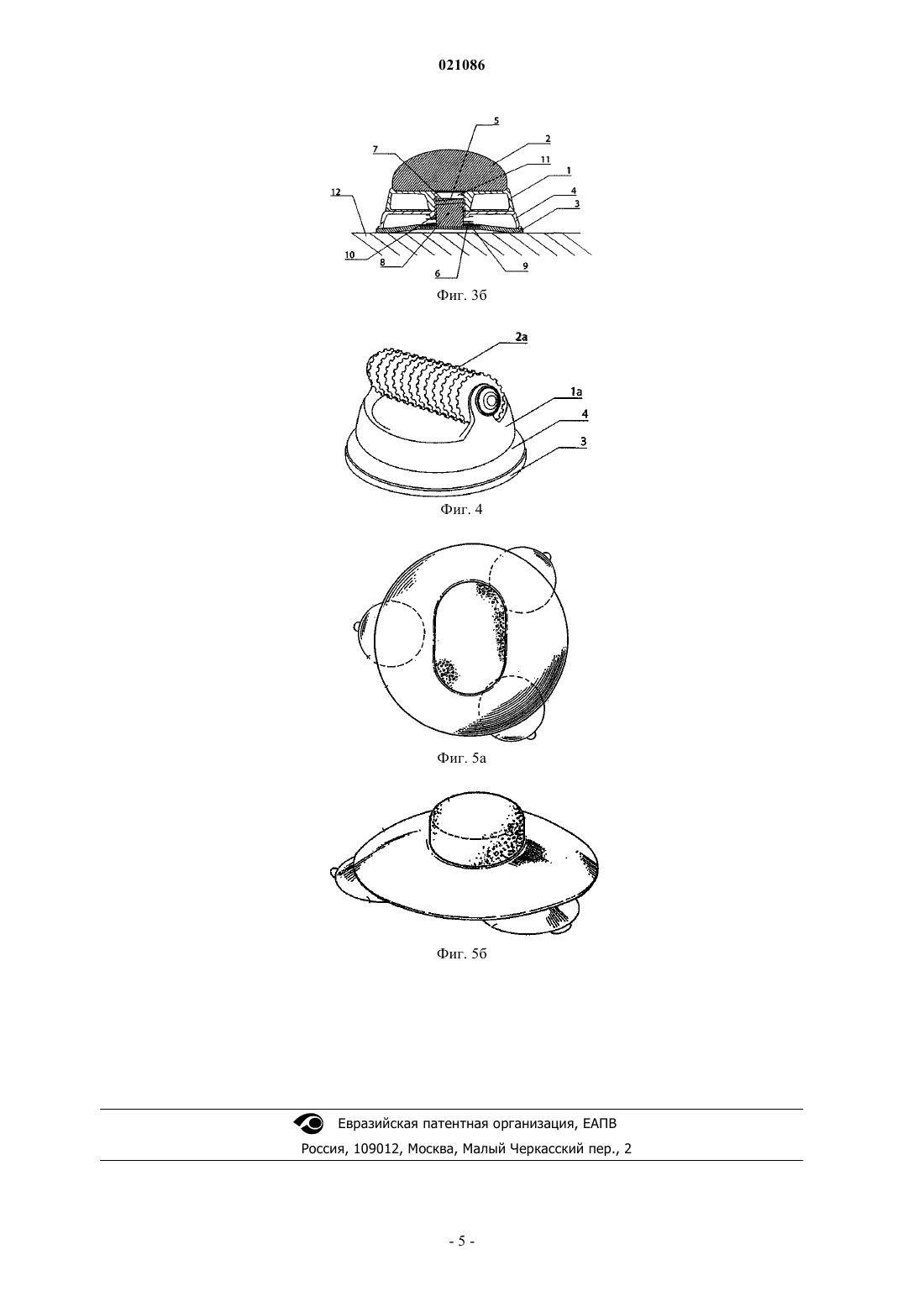

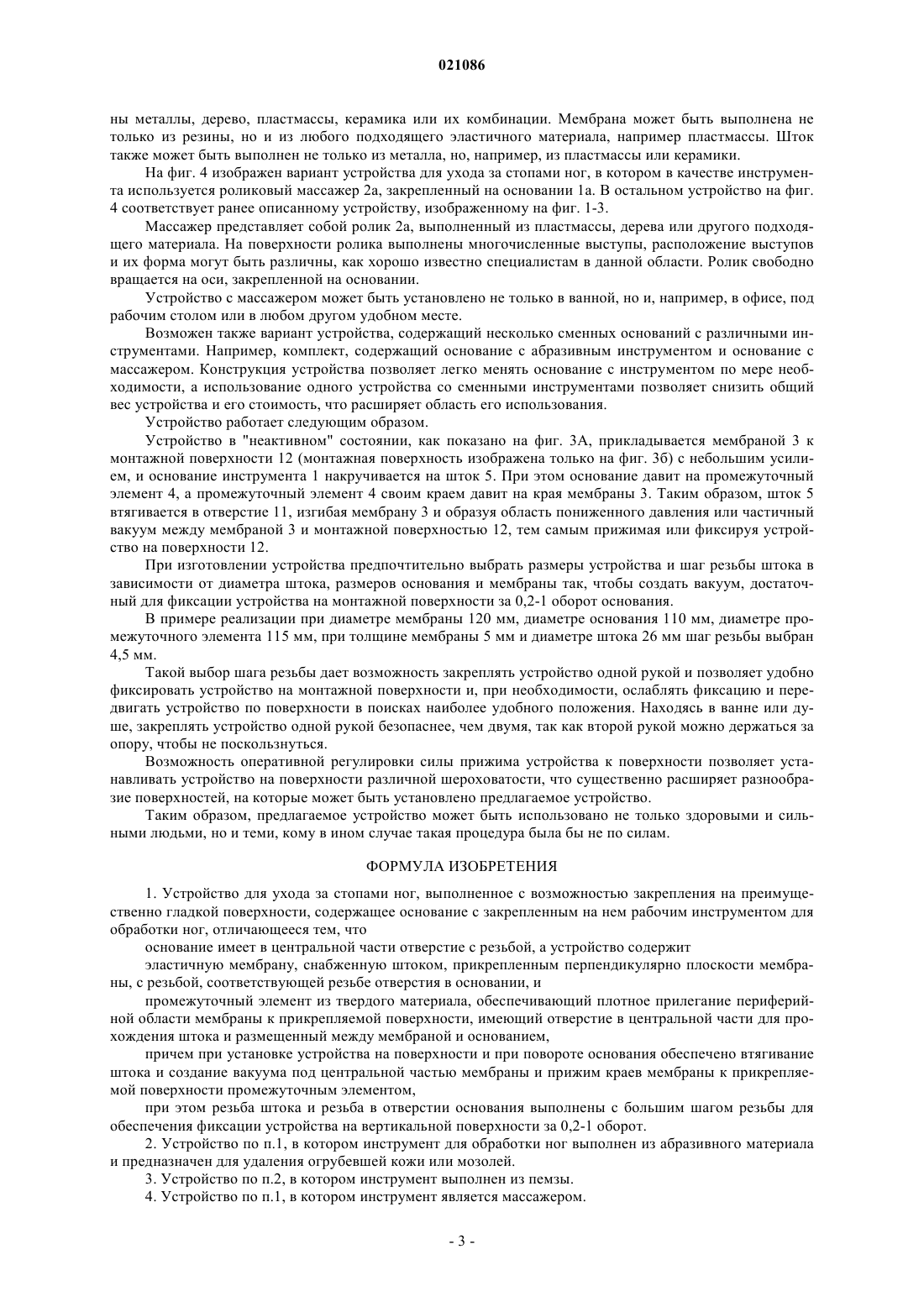

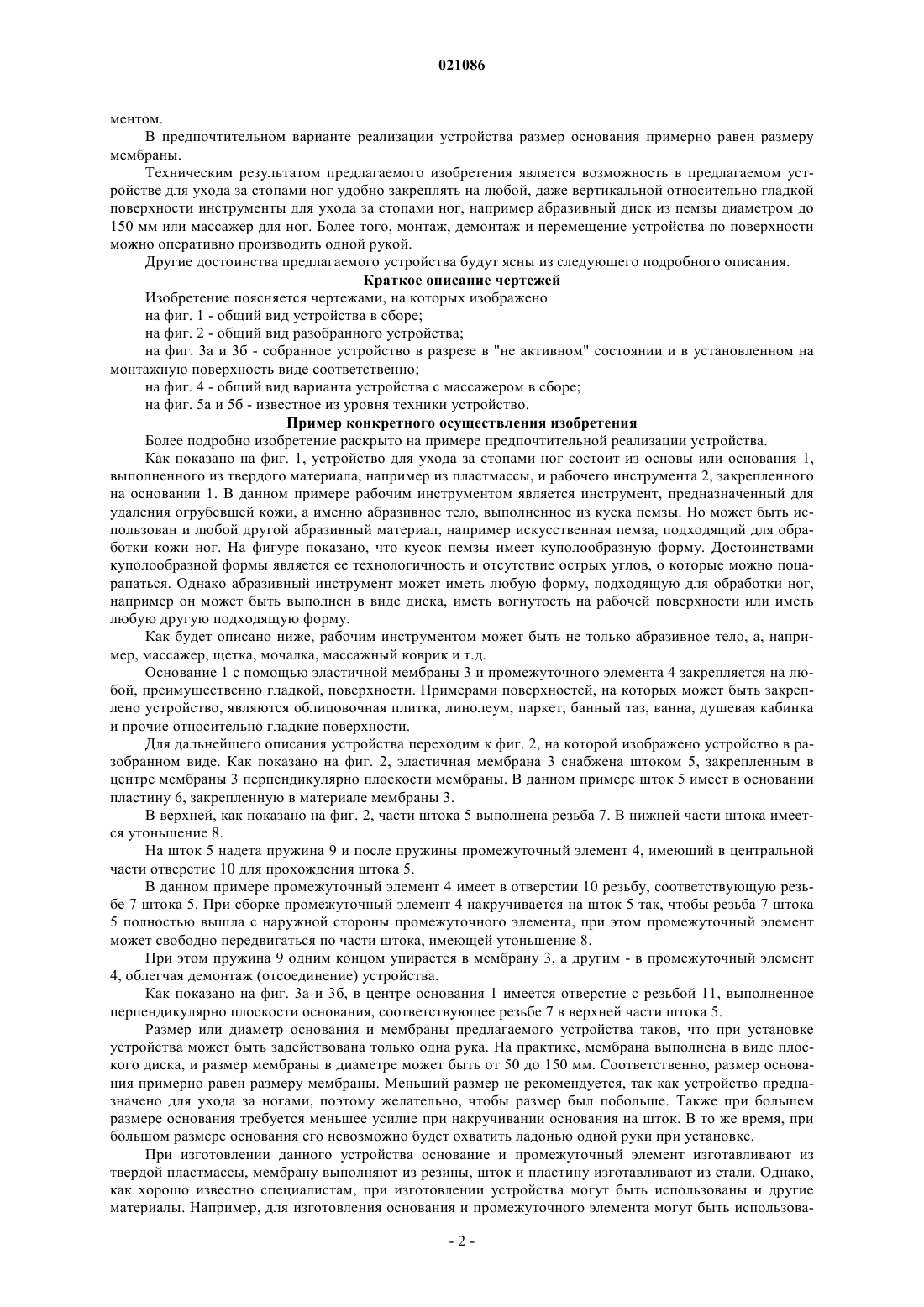

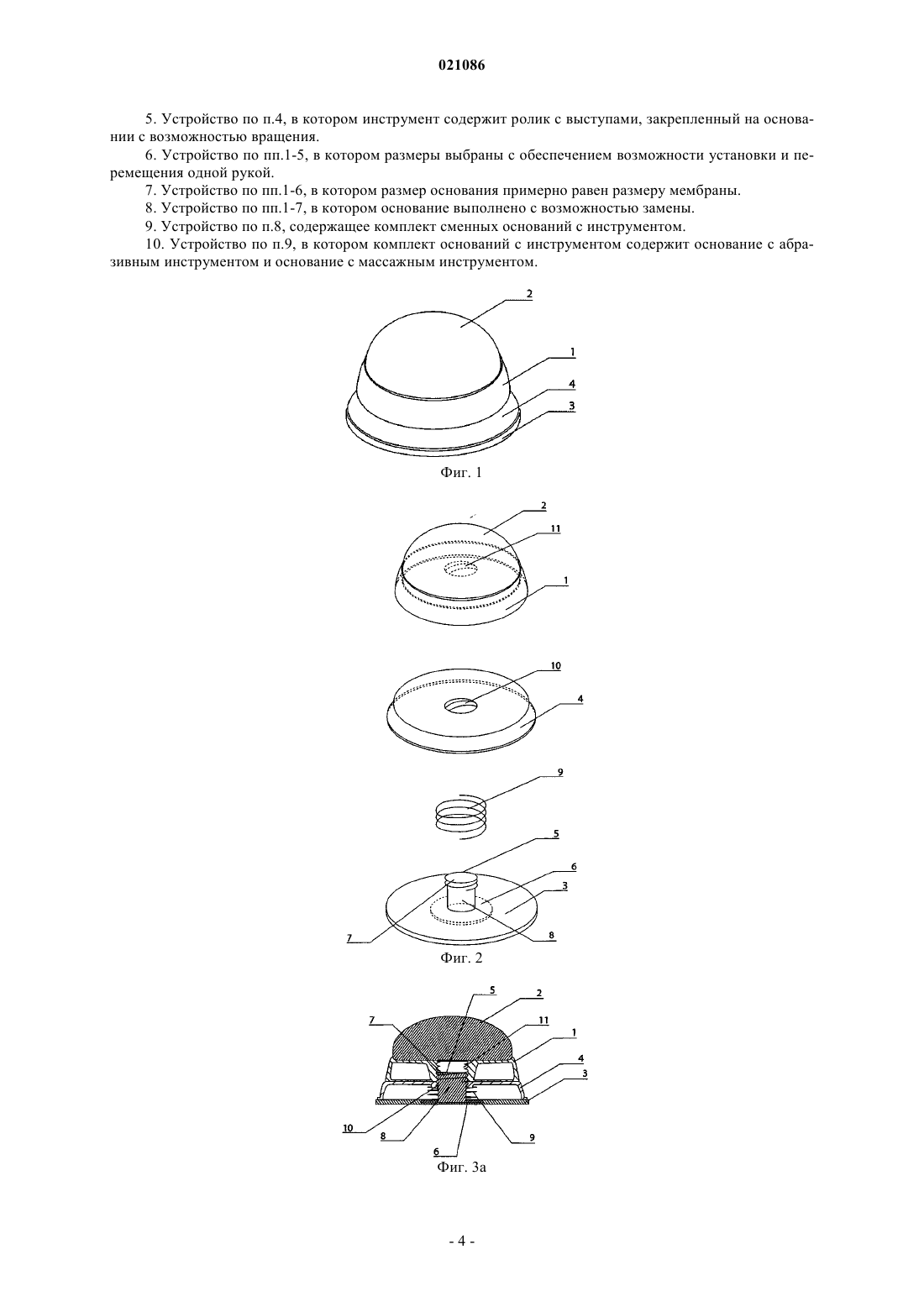

УСТРОЙСТВО ДЛЯ УХОДА ЗА СТОПАМИ НОГ Предлагается устройство, предназначенное для ухода за стопами ног, выполненное с возможностью закрепления на преимущественно гладкой поверхности. Устройство содержит основание с закрепленным на нем рабочим инструментом для обработки ног, основание имеет в центральной части отверстие с резьбой, а устройство далее содержит эластичную мембрану, снабженную штоком с резьбой, соответствующей резьбе отверстия в основании, и промежуточный элемент,имеющий отверстие в центральной части для прохождения штока и размещенный между мембраной и основанием. Область техники Предлагаемое изобретение относится к области личной гигиены, а именно к устройствам, предназначенным для ухода за стопами ног, и, в частности, к устройствам, предназначенным для удаления огрубевшей кожи и мозолей на ногах, а также для массажа стоп. Уровень техники При гигиенических процедурах, например при мытье в ванной или бане, для улучшения санитарной обработки тела помимо мыла и мочалки применяются различные дополнительные устройства, такие как скребки, пемза и другие абразивные инструменты, для удаления огрубевшей кожи ног и мозолей. Также в процессе мытья или после него применяются различные массажеры. Как правило, такие инструменты в процессе использования моющийся человек держит в руках, что не всегда удобно. Также известно закрепление подобных инструментов на стенах ванны или душевой кабины с помощью присосок. Например, в международной заявке WO 2007/015838 описано устройство, в котором на основании,имеющем одно или несколько углублений, в этих углублениях закреплены "подушечки", выполненные из разных материалов и предназначенные для удаления огрубевшей кожи и массажа ног. Основание с закрепленными "подушечками" крепится к стене или ванне с помощью множества присосок, расположенных на обратной стороне основания. Недостатками данного устройства являются громоздкость, неудобство монтажа и демонтажа. Такое устройство трудно снять и передвинуть в другое место. Известно крепление массажера с помощью присосок. Патент США 5411470 описывает массажер для ног, содержащий длинный цилиндрический стержень и два ролика, закрепленных на концах стержня,множество выступов на поверхности стержня, монтажные скобы, содержащие подшипники, и пару стержней с присосками. Подобная конструкция является неустойчивой и ненадежной. Наиболее близкой к предлагаемому изобретению является конструкция, описанная в международной заявке WO 2005/020775. В этой конструкции, показанной на фиг. 5 А и 5 Б, устройство для удаления огрубевшей кожи состоит из выпуклого основания, выполненного из эластичного материала, в котором сформировано углубление, в котором закреплен брусок из пемзы или другого абразивного материала. Устройство также содержит средства крепления основы к гладкой поверхности, выполненные в виде множества присосок. Недостатком данного устройства является его нестабильность или недостаточная жесткость конструкции из-за упругих свойств основания и присосок, при эксплуатации под воздействием ноги устройство колеблется, что не всегда приятно. Для монтажа и демонтажа устройства требуются значительные усилия. И установку, и снятие устройства сложно провести одной рукой. Наличие большого числа присосок требует повышенного внимания к надежности крепления каждой присоски. Повышается вероятность того, что не все присоски будут надежно закреплены. Указанные недостатки усугубляются при увеличении рабочего инструмента, поэтому размер инструмента в таком устройстве ограничен. При увеличении размера инструмента устройство типа описанного в прототипе становится либо неустойчивым из-за слабой прижимной силы присосок, либо для монтажа и демонтажа устройства требуются большие усилия, либо устройство становится громоздким и неудобным из-за большого количества присосок. Целью предлагаемого изобретения является устранение или уменьшение одного или нескольких из перечисленных недостатков. Краткое изложение сущности изобретения Указанные и другие цели изобретения достигаются тем, что в данном изобретении предлагается устройство для ухода за ногами, предназначенное для закрепления на преимущественно гладкой поверхности, содержащее основание с закрепленным на нем рабочим инструментом для обработки ног, отличающееся тем, что основание имеет в центральной части отверстие с резьбой, а устройство далее содержит эластичную мембрану, снабженную штоком с резьбой, соответствующей резьбе отверстия в основании, и промежуточный элемент, имеющий отверстие в центральной части для прохождения штока и размещенный между мембраной и основанием. В предпочтительном варианте устройства инструмент для обработки ног предназначен для удаления огрубевшей кожи или мозолей и выполнен из абразивного материала, предпочтительно из пемзы. В другом предпочтительном варианте устройства инструмент является массажером и содержит ролик с выступами, закрепленный на основании с возможностью вращения. В еще одном предпочтительном варианте устройства резьба штока и резьба в отверстии основания выполнены с большим шагом резьбы. Предпочтительно выбрать шаг резьбы таким образом, чтобы обеспечить фиксацию устройства на вертикальной поверхности за 0,2-1 оборот основания. Предпочтительно при выборе размеров устройства выбирать их таким образом, чтобы устройство было приспособлено для установки и перемещения одной рукой. В предпочтительном варианте основание устройства выполнено съемным, с возможностью замены. Предпочтительно устройство содержит комплект сменных оснований с инструментом, и предпочтительно такой комплект содержит основание с абразивным инструментом и основание с массажным инстру-1 021086 ментом. В предпочтительном варианте реализации устройства размер основания примерно равен размеру мембраны. Техническим результатом предлагаемого изобретения является возможность в предлагаемом устройстве для ухода за стопами ног удобно закреплять на любой, даже вертикальной относительно гладкой поверхности инструменты для ухода за стопами ног, например абразивный диск из пемзы диаметром до 150 мм или массажер для ног. Более того, монтаж, демонтаж и перемещение устройства по поверхности можно оперативно производить одной рукой. Другие достоинства предлагаемого устройства будут ясны из следующего подробного описания. Краткое описание чертежей Изобретение поясняется чертежами, на которых изображено на фиг. 1 - общий вид устройства в сборе; на фиг. 2 - общий вид разобранного устройства; на фиг. 3 а и 3 б - собранное устройство в разрезе в "не активном" состоянии и в установленном на монтажную поверхность виде соответственно; на фиг. 4 - общий вид варианта устройства с массажером в сборе; на фиг. 5 а и 5 б - известное из уровня техники устройство. Пример конкретного осуществления изобретения Более подробно изобретение раскрыто на примере предпочтительной реализации устройства. Как показано на фиг. 1, устройство для ухода за стопами ног состоит из основы или основания 1,выполненного из твердого материала, например из пластмассы, и рабочего инструмента 2, закрепленного на основании 1. В данном примере рабочим инструментом является инструмент, предназначенный для удаления огрубевшей кожи, а именно абразивное тело, выполненное из куска пемзы. Но может быть использован и любой другой абразивный материал, например искусственная пемза, подходящий для обработки кожи ног. На фигуре показано, что кусок пемзы имеет куполообразную форму. Достоинствами куполообразной формы является ее технологичность и отсутствие острых углов, о которые можно поцарапаться. Однако абразивный инструмент может иметь любую форму, подходящую для обработки ног,например он может быть выполнен в виде диска, иметь вогнутость на рабочей поверхности или иметь любую другую подходящую форму. Как будет описано ниже, рабочим инструментом может быть не только абразивное тело, а, например, массажер, щетка, мочалка, массажный коврик и т.д. Основание 1 с помощью эластичной мембраны 3 и промежуточного элемента 4 закрепляется на любой, преимущественно гладкой, поверхности. Примерами поверхностей, на которых может быть закреплено устройство, являются облицовочная плитка, линолеум, паркет, банный таз, ванна, душевая кабинка и прочие относительно гладкие поверхности. Для дальнейшего описания устройства переходим к фиг. 2, на которой изображено устройство в разобранном виде. Как показано на фиг. 2, эластичная мембрана 3 снабжена штоком 5, закрепленным в центре мембраны 3 перпендикулярно плоскости мембраны. В данном примере шток 5 имеет в основании пластину 6, закрепленную в материале мембраны 3. В верхней, как показано на фиг. 2, части штока 5 выполнена резьба 7. В нижней части штока имеется утоньшение 8. На шток 5 надета пружина 9 и после пружины промежуточный элемент 4, имеющий в центральной части отверстие 10 для прохождения штока 5. В данном примере промежуточный элемент 4 имеет в отверстии 10 резьбу, соответствующую резьбе 7 штока 5. При сборке промежуточный элемент 4 накручивается нашток 5 так, чтобы резьба 7 штока 5 полностью вышла с наружной стороны промежуточного элемента, при этом промежуточный элемент может свободно передвигаться по части штока, имеющей утоньшение 8. При этом пружина 9 одним концом упирается в мембрану 3, а другим - в промежуточный элемент 4, облегчая демонтаж (отсоединение) устройства. Как показано на фиг. 3 а и 3 б, в центре основания 1 имеется отверстие с резьбой 11, выполненное перпендикулярно плоскости основания, соответствующее резьбе 7 в верхней части штока 5. Размер или диаметр основания и мембраны предлагаемого устройства таков, что при установке устройства может быть задействована только одна рука. На практике, мембрана выполнена в виде плоского диска, и размер мембраны в диаметре может быть от 50 до 150 мм. Соответственно, размер основания примерно равен размеру мембраны. Меньший размер не рекомендуется, так как устройство предназначено для ухода за ногами, поэтому желательно, чтобы размер был побольше. Также при большем размере основания требуется меньшее усилие при накручивании основания на шток. В то же время, при большом размере основания его невозможно будет охватить ладонью одной руки при установке. При изготовлении данного устройства основание и промежуточный элемент изготавливают из твердой пластмассы, мембрану выполняют из резины, шток и пластину изготавливают из стали. Однако,как хорошо известно специалистам, при изготовлении устройства могут быть использованы и другие материалы. Например, для изготовления основания и промежуточного элемента могут быть использова-2 021086 ны металлы, дерево, пластмассы, керамика или их комбинации. Мембрана может быть выполнена не только из резины, но и из любого подходящего эластичного материала, например пластмассы. Шток также может быть выполнен не только из металла, но, например, из пластмассы или керамики. На фиг. 4 изображен вариант устройства для ухода за стопами ног, в котором в качестве инструмента используется роликовый массажер 2 а, закрепленный на основании 1 а. В остальном устройство на фиг. 4 соответствует ранее описанному устройству, изображенному на фиг. 1-3. Массажер представляет собой ролик 2 а, выполненный из пластмассы, дерева или другого подходящего материала. На поверхности ролика выполнены многочисленные выступы, расположение выступов и их форма могут быть различны, как хорошо известно специалистам в данной области. Ролик свободно вращается на оси, закрепленной на основании. Устройство с массажером может быть установлено не только в ванной, но и, например, в офисе, под рабочим столом или в любом другом удобном месте. Возможен также вариант устройства, содержащий несколько сменных оснований с различными инструментами. Например, комплект, содержащий основание с абразивным инструментом и основание с массажером. Конструкция устройства позволяет легко менять основание с инструментом по мере необходимости, а использование одного устройства со сменными инструментами позволяет снизить общий вес устройства и его стоимость, что расширяет область его использования. Устройство работает следующим образом. Устройство в "неактивном" состоянии, как показано на фиг. 3 А, прикладывается мембраной 3 к монтажной поверхности 12 (монтажная поверхность изображена только на фиг. 3 б) с небольшим усилием, и основание инструмента 1 накручивается на шток 5. При этом основание давит на промежуточный элемент 4, а промежуточный элемент 4 своим краем давит на края мембраны 3. Таким образом, шток 5 втягивается в отверстие 11, изгибая мембрану 3 и образуя область пониженного давления или частичный вакуум между мембраной 3 и монтажной поверхностью 12, тем самым прижимая или фиксируя устройство на поверхности 12. При изготовлении устройства предпочтительно выбрать размеры устройства и шаг резьбы штока в зависимости от диаметра штока, размеров основания и мембраны так, чтобы создать вакуум, достаточный для фиксации устройства на монтажной поверхности за 0,2-1 оборот основания. В примере реализации при диаметре мембраны 120 мм, диаметре основания 110 мм, диаметре промежуточного элемента 115 мм, при толщине мембраны 5 мм и диаметре штока 26 мм шаг резьбы выбран 4,5 мм. Такой выбор шага резьбы дает возможность закреплять устройство одной рукой и позволяет удобно фиксировать устройство на монтажной поверхности и, при необходимости, ослаблять фиксацию и передвигать устройство по поверхности в поисках наиболее удобного положения. Находясь в ванне или душе, закреплять устройство одной рукой безопаснее, чем двумя, так как второй рукой можно держаться за опору, чтобы не поскользнуться. Возможность оперативной регулировки силы прижима устройства к поверхности позволяет устанавливать устройство на поверхности различной шероховатости, что существенно расширяет разнообразие поверхностей, на которые может быть установлено предлагаемое устройство. Таким образом, предлагаемое устройство может быть использовано не только здоровыми и сильными людьми, но и теми, кому в ином случае такая процедура была бы не по силам. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для ухода за стопами ног, выполненное с возможностью закрепления на преимущественно гладкой поверхности, содержащее основание с закрепленным на нем рабочим инструментом для обработки ног, отличающееся тем, что основание имеет в центральной части отверстие с резьбой, а устройство содержит эластичную мембрану, снабженную штоком, прикрепленным перпендикулярно плоскости мембраны, с резьбой, соответствующей резьбе отверстия в основании, и промежуточный элемент из твердого материала, обеспечивающий плотное прилегание периферийной области мембраны к прикрепляемой поверхности, имеющий отверстие в центральной части для прохождения штока и размещенный между мембраной и основанием,причем при установке устройства на поверхности и при повороте основания обеспечено втягивание штока и создание вакуума под центральной частью мембраны и прижим краев мембраны к прикрепляемой поверхности промежуточным элементом,при этом резьба штока и резьба в отверстии основания выполнены с большим шагом резьбы для обеспечения фиксации устройства на вертикальной поверхности за 0,2-1 оборот. 2. Устройство по п.1, в котором инструмент для обработки ног выполнен из абразивного материала и предназначен для удаления огрубевшей кожи или мозолей. 3. Устройство по п.2, в котором инструмент выполнен из пемзы. 4. Устройство по п.1, в котором инструмент является массажером. 5. Устройство по п.4, в котором инструмент содержит ролик с выступами, закрепленный на основании с возможностью вращения. 6. Устройство по пп.1-5, в котором размеры выбраны с обеспечением возможности установки и перемещения одной рукой. 7. Устройство по пп.1-6, в котором размер основания примерно равен размеру мембраны. 8. Устройство по пп.1-7, в котором основание выполнено с возможностью замены. 9. Устройство по п.8, содержащее комплект сменных оснований с инструментом. 10. Устройство по п.9, в котором комплект оснований с инструментом содержит основание с абразивным инструментом и основание с массажным инструментом.
