Передвижная дверь холодильной камеры

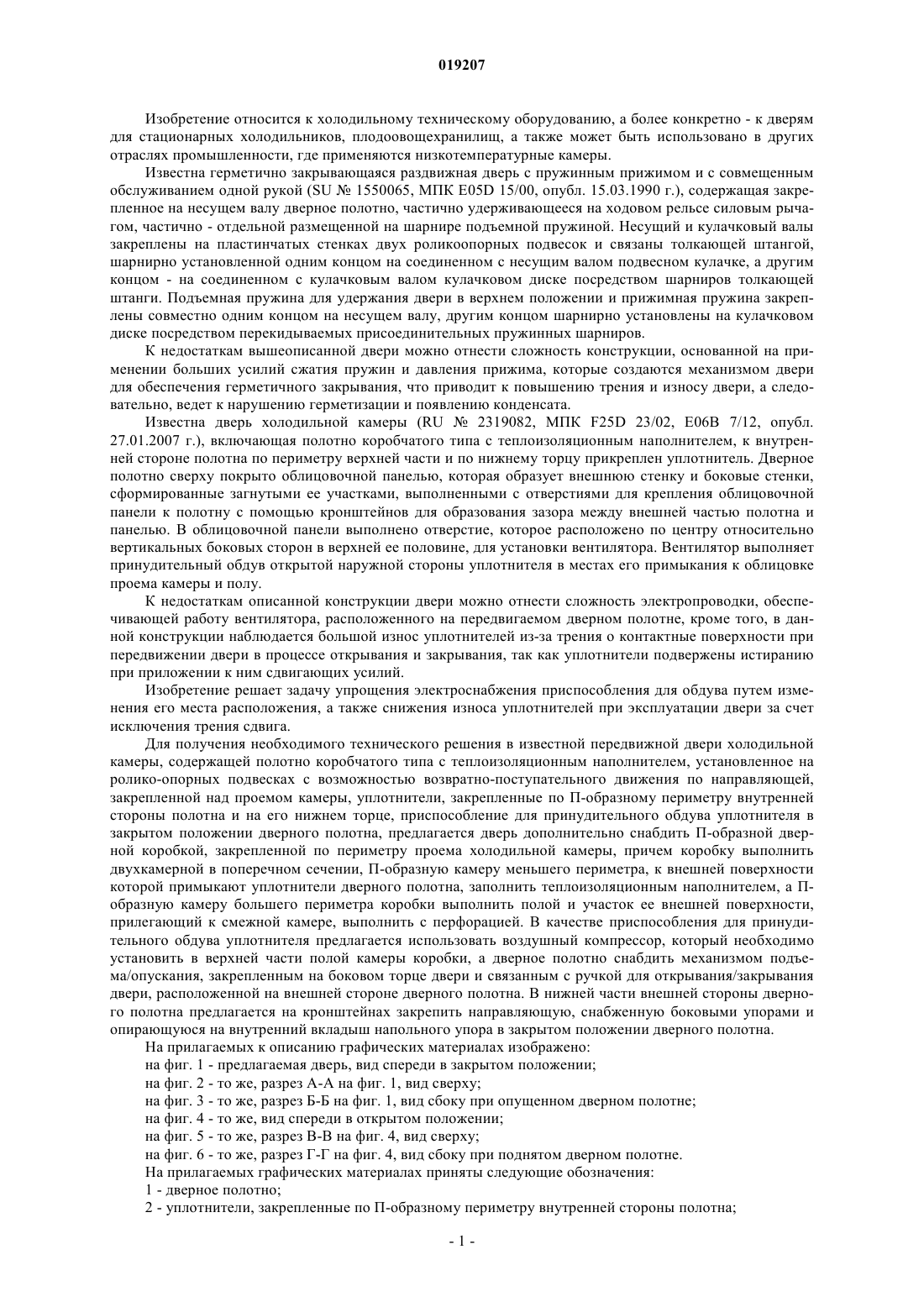

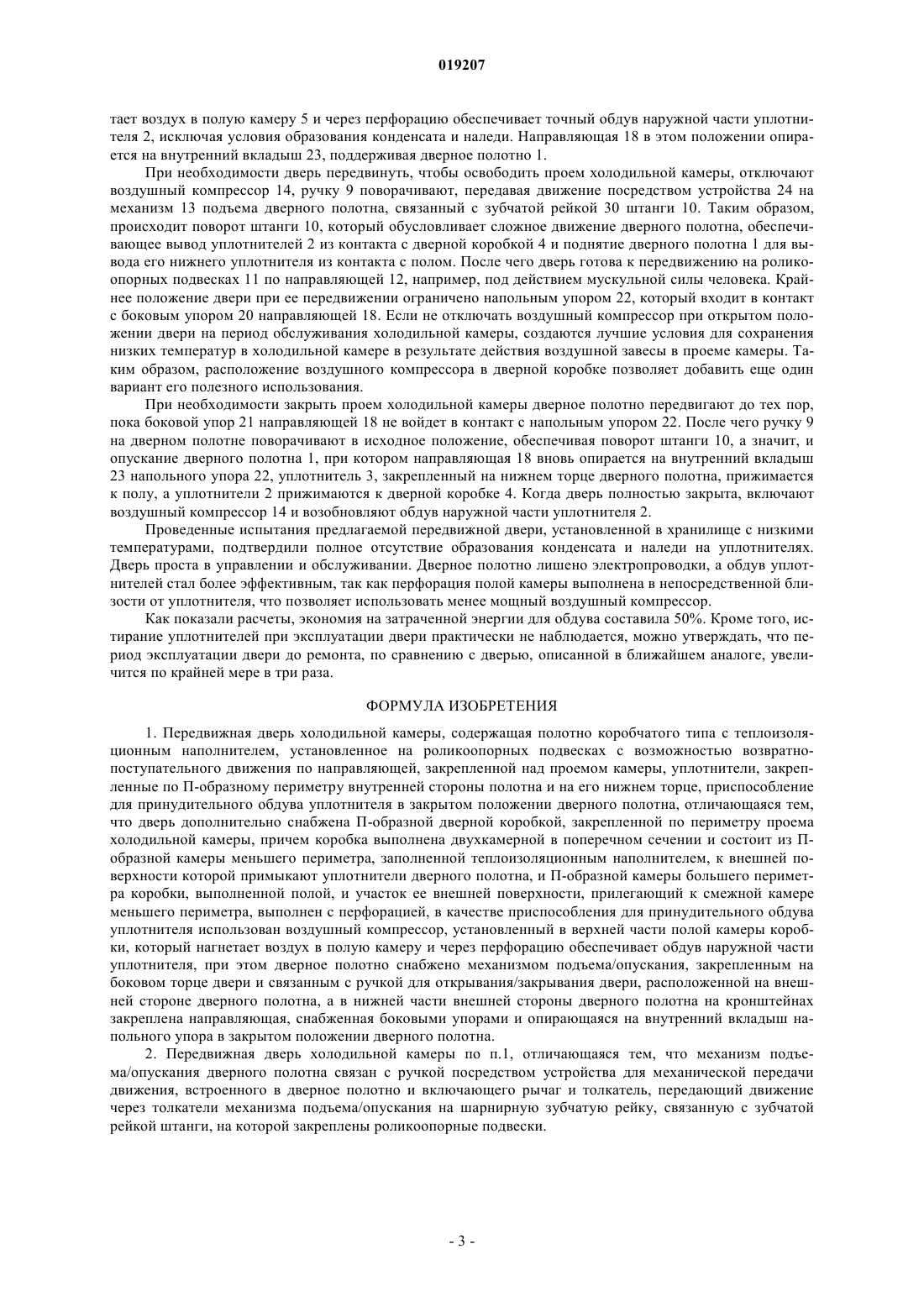

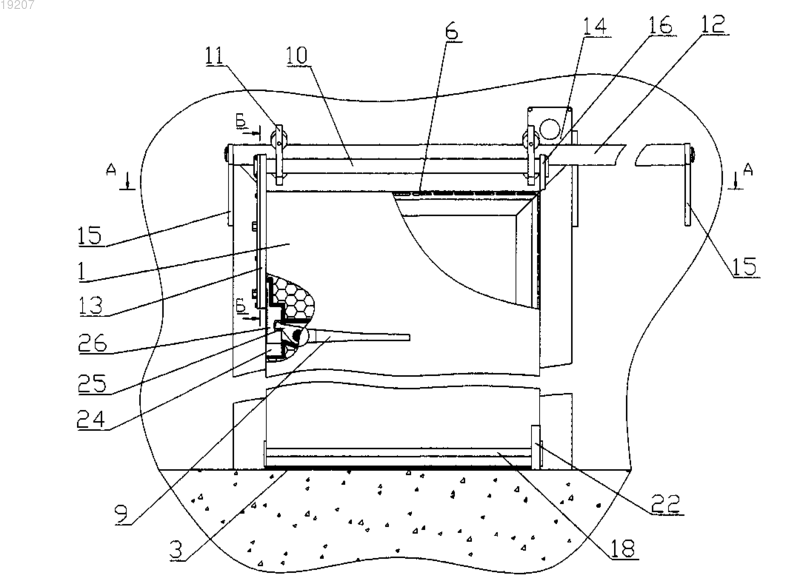

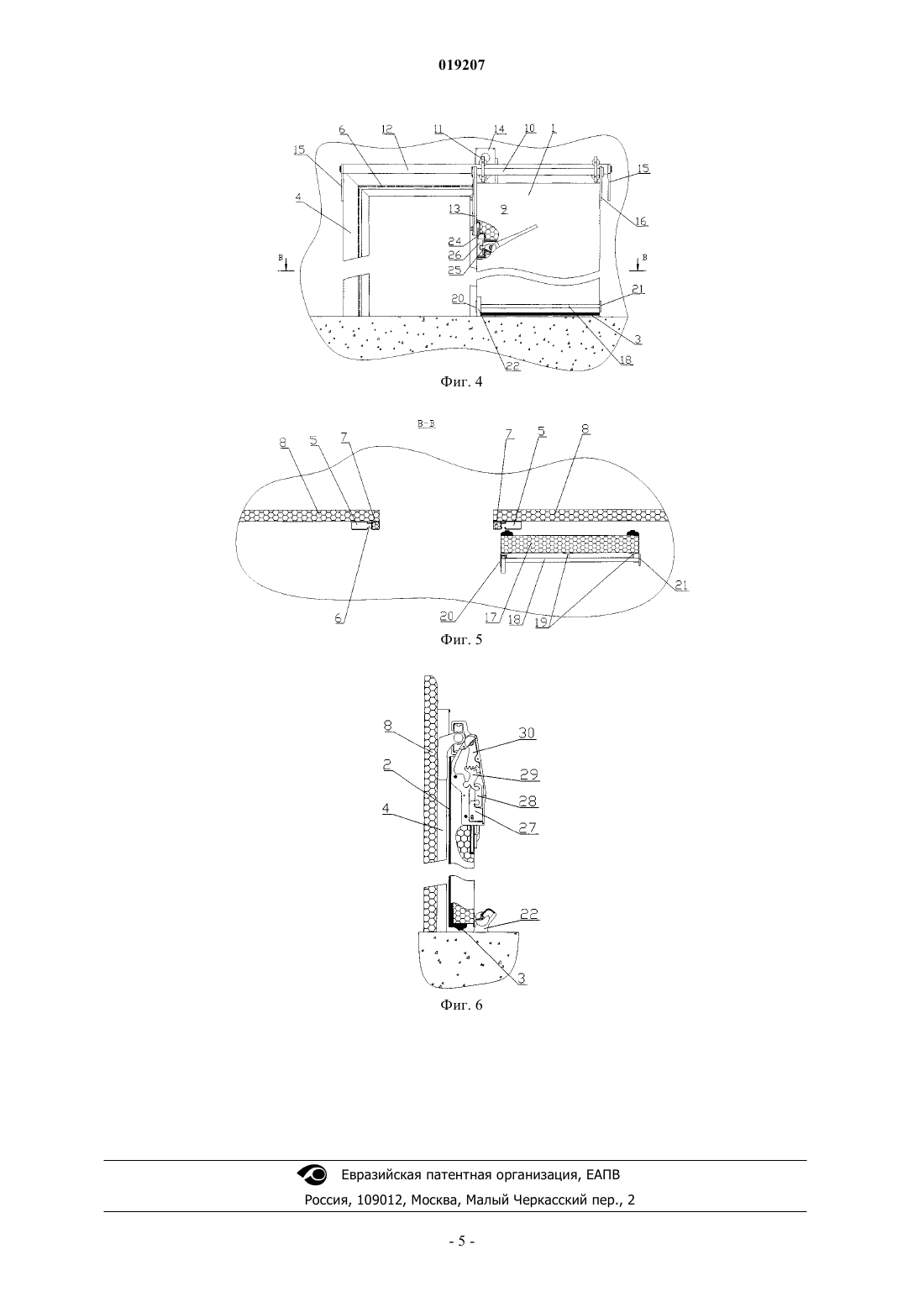

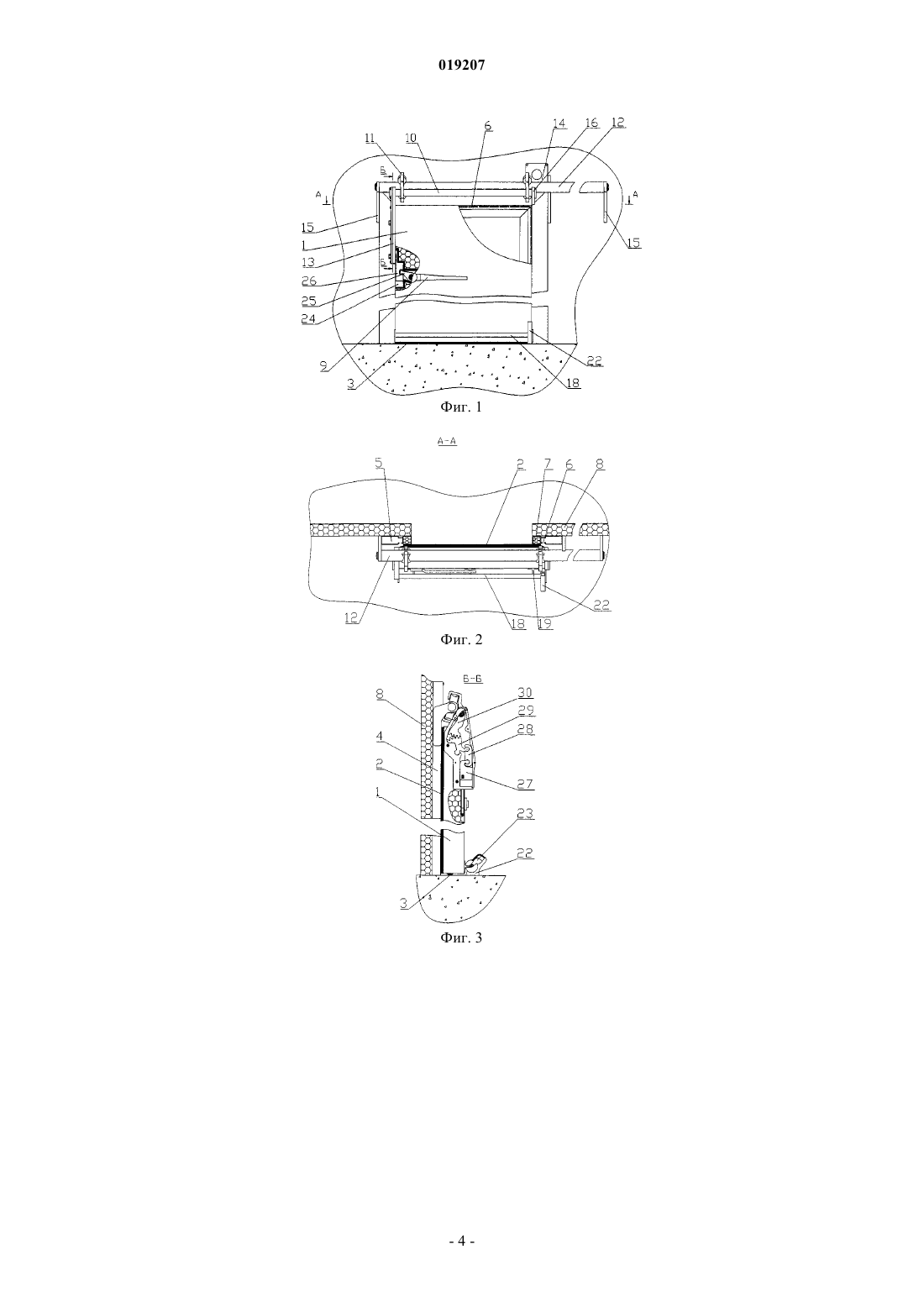

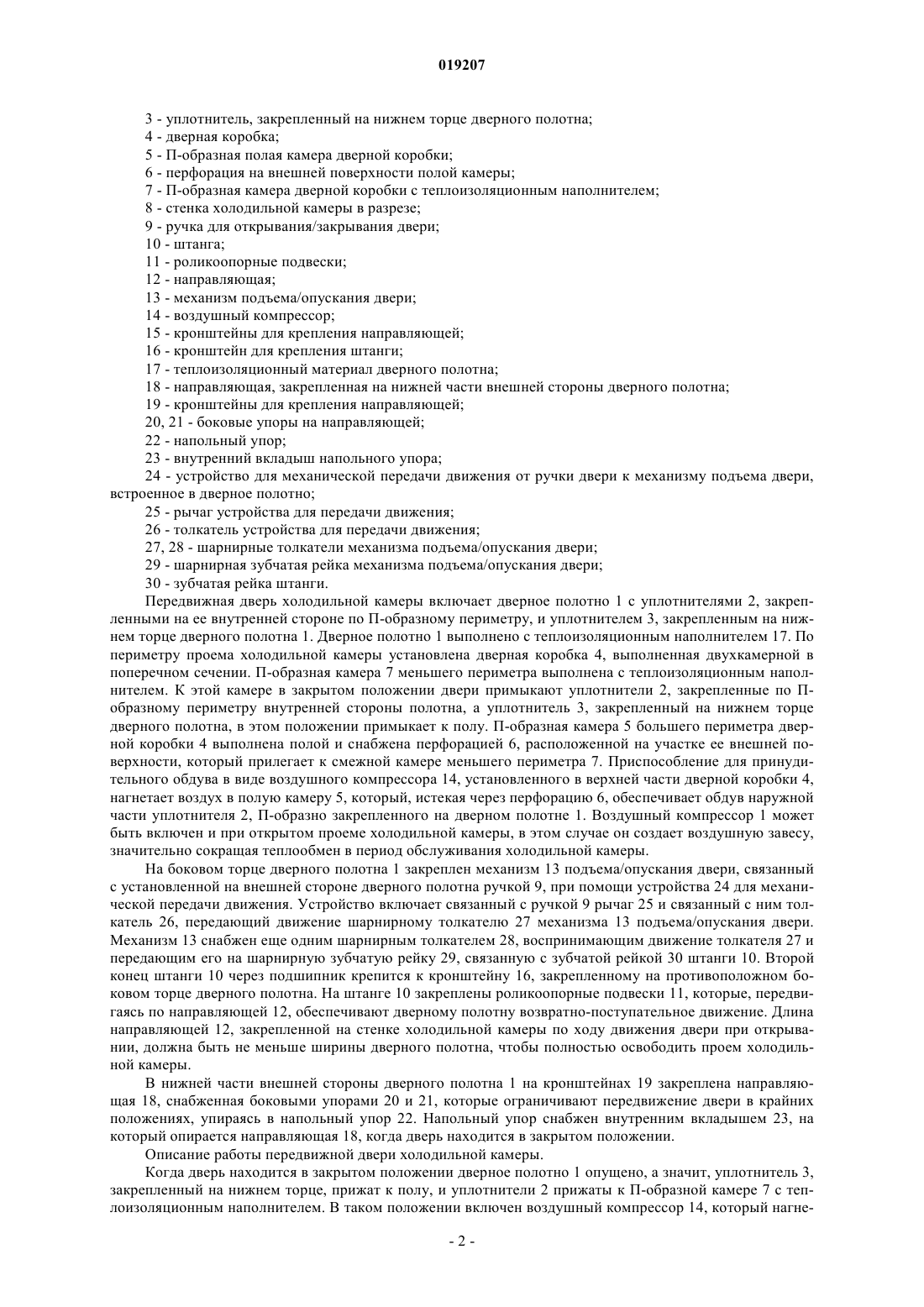

ПЕРЕДВИЖНАЯ ДВЕРЬ ХОЛОДИЛЬНОЙ КАМЕРЫ Изобретение относится к холодильному оборудованию, а более конкретно к дверям для стационарных холодильников. Дверь содержит полотно коробчатого вида с термоизоляционным наполнителем, установленное на роликоопорных подвесках с возможностью возвратнопоступательного движения по направляющей, закрепленной над проемом камеры. На внутренней стороне полотна по периметру и на самом его нижнем торце закреплены уплотнители. По периметру проема камеры установлена дверная коробка, выполненная в сечении двухкамерной. Побразная камера меньшего периметра, заполненная теплоизоляционным наполнителем, с которой контактируют уплотнители, и П-образная камера большего периметра - полая, с перфорацией на внешней поверхности, прилегающей к смежной камере меньшего периметра. Воздушный компрессор для принудительного обдува уплотнителя через перфорацию в закрытом положении дверного полотна расположен в верхней части дверной коробки. Дверное полотно снабжено механизмом подъема/опускания, расположенным на его боковом торце и связанным с ручкой открывания/закрывания. В опущенном положении дверное полотно опирается на напольный упор. Технический результат заключается в обеспечении более эффективного обдува уплотнителей, что исключает образование конденсата и значительно снижает истирание уплотнителей, увеличивая период эксплуатации двери.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ЦЕХАНОВСКИЙ АЛЕКСАНДР НИКОЛАЕВИЧ (RU) Изобретение относится к холодильному техническому оборудованию, а более конкретно - к дверям для стационарных холодильников, плодоовощехранилищ, а также может быть использовано в других отраслях промышленности, где применяются низкотемпературные камеры. Известна герметично закрывающаяся раздвижная дверь с пружинным прижимом и с совмещенным обслуживанием одной рукой (SU1550065, МПК Е 05D 15/00, опубл. 15.03.1990 г.), содержащая закрепленное на несущем валу дверное полотно, частично удерживающееся на ходовом рельсе силовым рычагом, частично - отдельной размещенной на шарнире подъемной пружиной. Несущий и кулачковый валы закреплены на пластинчатых стенках двух роликоопорных подвесок и связаны толкающей штангой,шарнирно установленной одним концом на соединенном с несущим валом подвесном кулачке, а другим концом - на соединенном с кулачковым валом кулачковом диске посредством шарниров толкающей штанги. Подъемная пружина для удержания двери в верхнем положении и прижимная пружина закреплены совместно одним концом на несущем валу, другим концом шарнирно установлены на кулачковом диске посредством перекидываемых присоединительных пружинных шарниров. К недостаткам вышеописанной двери можно отнести сложность конструкции, основанной на применении больших усилий сжатия пружин и давления прижима, которые создаются механизмом двери для обеспечения герметичного закрывания, что приводит к повышению трения и износу двери, а следовательно, ведет к нарушению герметизации и появлению конденсата. Известна дверь холодильной камеры (RU2319082, МПК F25D 23/02, Е 06 В 7/12, опубл. 27.01.2007 г.), включающая полотно коробчатого типа с теплоизоляционным наполнителем, к внутренней стороне полотна по периметру верхней части и по нижнему торцу прикреплен уплотнитель. Дверное полотно сверху покрыто облицовочной панелью, которая образует внешнюю стенку и боковые стенки,сформированные загнутыми ее участками, выполненными с отверстиями для крепления облицовочной панели к полотну с помощью кронштейнов для образования зазора между внешней частью полотна и панелью. В облицовочной панели выполнено отверстие, которое расположено по центру относительно вертикальных боковых сторон в верхней ее половине, для установки вентилятора. Вентилятор выполняет принудительный обдув открытой наружной стороны уплотнителя в местах его примыкания к облицовке проема камеры и полу. К недостаткам описанной конструкции двери можно отнести сложность электропроводки, обеспечивающей работу вентилятора, расположенного на передвигаемом дверном полотне, кроме того, в данной конструкции наблюдается большой износ уплотнителей из-за трения о контактные поверхности при передвижении двери в процессе открывания и закрывания, так как уплотнители подвержены истиранию при приложении к ним сдвигающих усилий. Изобретение решает задачу упрощения электроснабжения приспособления для обдува путем изменения его места расположения, а также снижения износа уплотнителей при эксплуатации двери за счет исключения трения сдвига. Для получения необходимого технического решения в известной передвижной двери холодильной камеры, содержащей полотно коробчатого типа с теплоизоляционным наполнителем, установленное на ролико-опорных подвесках с возможностью возвратно-поступательного движения по направляющей,закрепленной над проемом камеры, уплотнители, закрепленные по П-образному периметру внутренней стороны полотна и на его нижнем торце, приспособление для принудительного обдува уплотнителя в закрытом положении дверного полотна, предлагается дверь дополнительно снабдить П-образной дверной коробкой, закрепленной по периметру проема холодильной камеры, причем коробку выполнить двухкамерной в поперечном сечении, П-образную камеру меньшего периметра, к внешней поверхности которой примыкают уплотнители дверного полотна, заполнить теплоизоляционным наполнителем, а Побразную камеру большего периметра коробки выполнить полой и участок ее внешней поверхности,прилегающий к смежной камере, выполнить с перфорацией. В качестве приспособления для принудительного обдува уплотнителя предлагается использовать воздушный компрессор, который необходимо установить в верхней части полой камеры коробки, а дверное полотно снабдить механизмом подъема/опускания, закрепленным на боковом торце двери и связанным с ручкой для открывания/закрывания двери, расположенной на внешней стороне дверного полотна. В нижней части внешней стороны дверного полотна предлагается на кронштейнах закрепить направляющую, снабженную боковыми упорами и опирающуюся на внутренний вкладыш напольного упора в закрытом положении дверного полотна. На прилагаемых к описанию графических материалах изображено: на фиг. 1 - предлагаемая дверь, вид спереди в закрытом положении; на фиг. 2 - то же, разрез А-А на фиг. 1, вид сверху; на фиг. 3 - то же, разрез Б-Б на фиг. 1, вид сбоку при опущенном дверном полотне; на фиг. 4 - то же, вид спереди в открытом положении; на фиг. 5 - то же, разрез В-В на фиг. 4, вид сверху; на фиг. 6 - то же, разрез Г-Г на фиг. 4, вид сбоку при поднятом дверном полотне. На прилагаемых графических материалах приняты следующие обозначения: 1 - дверное полотно; 2 - уплотнители, закрепленные по П-образному периметру внутренней стороны полотна; 3 - уплотнитель, закрепленный на нижнем торце дверного полотна; 4 - дверная коробка; 5 - П-образная полая камера дверной коробки; 6 - перфорация на внешней поверхности полой камеры; 7 - П-образная камера дверной коробки с теплоизоляционным наполнителем; 8 - стенка холодильной камеры в разрезе; 9 - ручка для открывания/закрывания двери; 10 - штанга; 11 - роликоопорные подвески; 12 - направляющая; 13 - механизм подъема/опускания двери; 14 - воздушный компрессор; 15 - кронштейны для крепления направляющей; 16 - кронштейн для крепления штанги; 17 - теплоизоляционный материал дверного полотна; 18 - направляющая, закрепленная на нижней части внешней стороны дверного полотна; 19 - кронштейны для крепления направляющей; 20, 21 - боковые упоры на направляющей; 22 - напольный упор; 23 - внутренний вкладыш напольного упора; 24 - устройство для механической передачи движения от ручки двери к механизму подъема двери,встроенное в дверное полотно; 25 - рычаг устройства для передачи движения; 26 - толкатель устройства для передачи движения; 27, 28 - шарнирные толкатели механизма подъема/опускания двери; 29 - шарнирная зубчатая рейка механизма подъема/опускания двери; 30 - зубчатая рейка штанги. Передвижная дверь холодильной камеры включает дверное полотно 1 с уплотнителями 2, закрепленными на ее внутренней стороне по П-образному периметру, и уплотнителем 3, закрепленным на нижнем торце дверного полотна 1. Дверное полотно 1 выполнено с теплоизоляционным наполнителем 17. По периметру проема холодильной камеры установлена дверная коробка 4, выполненная двухкамерной в поперечном сечении. П-образная камера 7 меньшего периметра выполнена с теплоизоляционным наполнителем. К этой камере в закрытом положении двери примыкают уплотнители 2, закрепленные по Побразному периметру внутренней стороны полотна, а уплотнитель 3, закрепленный на нижнем торце дверного полотна, в этом положении примыкает к полу. П-образная камера 5 большего периметра дверной коробки 4 выполнена полой и снабжена перфорацией 6, расположенной на участке ее внешней поверхности, который прилегает к смежной камере меньшего периметра 7. Приспособление для принудительного обдува в виде воздушного компрессора 14, установленного в верхней части дверной коробки 4,нагнетает воздух в полую камеру 5, который, истекая через перфорацию 6, обеспечивает обдув наружной части уплотнителя 2, П-образно закрепленного на дверном полотне 1. Воздушный компрессор 1 может быть включен и при открытом проеме холодильной камеры, в этом случае он создает воздушную завесу,значительно сокращая теплообмен в период обслуживания холодильной камеры. На боковом торце дверного полотна 1 закреплен механизм 13 подъема/опускания двери, связанный с установленной на внешней стороне дверного полотна ручкой 9, при помощи устройства 24 для механической передачи движения. Устройство включает связанный с ручкой 9 рычаг 25 и связанный с ним толкатель 26, передающий движение шарнирному толкателю 27 механизма 13 подъема/опускания двери. Механизм 13 снабжен еще одним шарнирным толкателем 28, воспринимающим движение толкателя 27 и передающим его на шарнирную зубчатую рейку 29, связанную с зубчатой рейкой 30 штанги 10. Второй конец штанги 10 через подшипник крепится к кронштейну 16, закрепленному на противоположном боковом торце дверного полотна. На штанге 10 закреплены роликоопорные подвески 11, которые, передвигаясь по направляющей 12, обеспечивают дверному полотну возвратно-поступательное движение. Длина направляющей 12, закрепленной на стенке холодильной камеры по ходу движения двери при открывании, должна быть не меньше ширины дверного полотна, чтобы полностью освободить проем холодильной камеры. В нижней части внешней стороны дверного полотна 1 на кронштейнах 19 закреплена направляющая 18, снабженная боковыми упорами 20 и 21, которые ограничивают передвижение двери в крайних положениях, упираясь в напольный упор 22. Напольный упор снабжен внутренним вкладышем 23, на который опирается направляющая 18, когда дверь находится в закрытом положении. Описание работы передвижной двери холодильной камеры. Когда дверь находится в закрытом положении дверное полотно 1 опущено, а значит, уплотнитель 3,закрепленный на нижнем торце, прижат к полу, и уплотнители 2 прижаты к П-образной камере 7 с теплоизоляционным наполнителем. В таком положении включен воздушный компрессор 14, который нагне-2 019207 тает воздух в полую камеру 5 и через перфорацию обеспечивает точный обдув наружной части уплотнителя 2, исключая условия образования конденсата и наледи. Направляющая 18 в этом положении опирается на внутренний вкладыш 23, поддерживая дверное полотно 1. При необходимости дверь передвинуть, чтобы освободить проем холодильной камеры, отключают воздушный компрессор 14, ручку 9 поворачивают, передавая движение посредством устройства 24 на механизм 13 подъема дверного полотна, связанный с зубчатой рейкой 30 штанги 10. Таким образом,происходит поворот штанги 10, который обусловливает сложное движение дверного полотна, обеспечивающее вывод уплотнителей 2 из контакта с дверной коробкой 4 и поднятие дверного полотна 1 для вывода его нижнего уплотнителя из контакта с полом. После чего дверь готова к передвижению на роликоопорных подвесках 11 по направляющей 12, например, под действием мускульной силы человека. Крайнее положение двери при ее передвижении ограничено напольным упором 22, который входит в контакт с боковым упором 20 направляющей 18. Если не отключать воздушный компрессор при открытом положении двери на период обслуживания холодильной камеры, создаются лучшие условия для сохранения низких температур в холодильной камере в результате действия воздушной завесы в проеме камеры. Таким образом, расположение воздушного компрессора в дверной коробке позволяет добавить еще один вариант его полезного использования. При необходимости закрыть проем холодильной камеры дверное полотно передвигают до тех пор,пока боковой упор 21 направляющей 18 не войдет в контакт с напольным упором 22. После чего ручку 9 на дверном полотне поворачивают в исходное положение, обеспечивая поворот штанги 10, а значит, и опускание дверного полотна 1, при котором направляющая 18 вновь опирается на внутренний вкладыш 23 напольного упора 22, уплотнитель 3, закрепленный на нижнем торце дверного полотна, прижимается к полу, а уплотнители 2 прижимаются к дверной коробке 4. Когда дверь полностью закрыта, включают воздушный компрессор 14 и возобновляют обдув наружной части уплотнителя 2. Проведенные испытания предлагаемой передвижной двери, установленной в хранилище с низкими температурами, подтвердили полное отсутствие образования конденсата и наледи на уплотнителях. Дверь проста в управлении и обслуживании. Дверное полотно лишено электропроводки, а обдув уплотнителей стал более эффективным, так как перфорация полой камеры выполнена в непосредственной близости от уплотнителя, что позволяет использовать менее мощный воздушный компрессор. Как показали расчеты, экономия на затраченной энергии для обдува составила 50%. Кроме того, истирание уплотнителей при эксплуатации двери практически не наблюдается, можно утверждать, что период эксплуатации двери до ремонта, по сравнению с дверью, описанной в ближайшем аналоге, увеличится по крайней мере в три раза. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Передвижная дверь холодильной камеры, содержащая полотно коробчатого типа с теплоизоляционным наполнителем, установленное на роликоопорных подвесках с возможностью возвратнопоступательного движения по направляющей, закрепленной над проемом камеры, уплотнители, закрепленные по П-образному периметру внутренней стороны полотна и на его нижнем торце, приспособление для принудительного обдува уплотнителя в закрытом положении дверного полотна, отличающаяся тем,что дверь дополнительно снабжена П-образной дверной коробкой, закрепленной по периметру проема холодильной камеры, причем коробка выполнена двухкамерной в поперечном сечении и состоит из Побразной камеры меньшего периметра, заполненной теплоизоляционным наполнителем, к внешней поверхности которой примыкают уплотнители дверного полотна, и П-образной камеры большего периметра коробки, выполненной полой, и участок ее внешней поверхности, прилегающий к смежной камере меньшего периметра, выполнен с перфорацией, в качестве приспособления для принудительного обдува уплотнителя использован воздушный компрессор, установленный в верхней части полой камеры коробки, который нагнетает воздух в полую камеру и через перфорацию обеспечивает обдув наружной части уплотнителя, при этом дверное полотно снабжено механизмом подъема/опускания, закрепленным на боковом торце двери и связанным с ручкой для открывания/закрывания двери, расположенной на внешней стороне дверного полотна, а в нижней части внешней стороны дверного полотна на кронштейнах закреплена направляющая, снабженная боковыми упорами и опирающаяся на внутренний вкладыш напольного упора в закрытом положении дверного полотна. 2. Передвижная дверь холодильной камеры по п.1, отличающаяся тем, что механизм подъема/опускания дверного полотна связан с ручкой посредством устройства для механической передачи движения, встроенного в дверное полотно и включающего рычаг и толкатель, передающий движение через толкатели механизма подъема/опускания на шарнирную зубчатую рейку, связанную с зубчатой рейкой штанги, на которой закреплены роликоопорные подвески.
