Перемещаемое здание

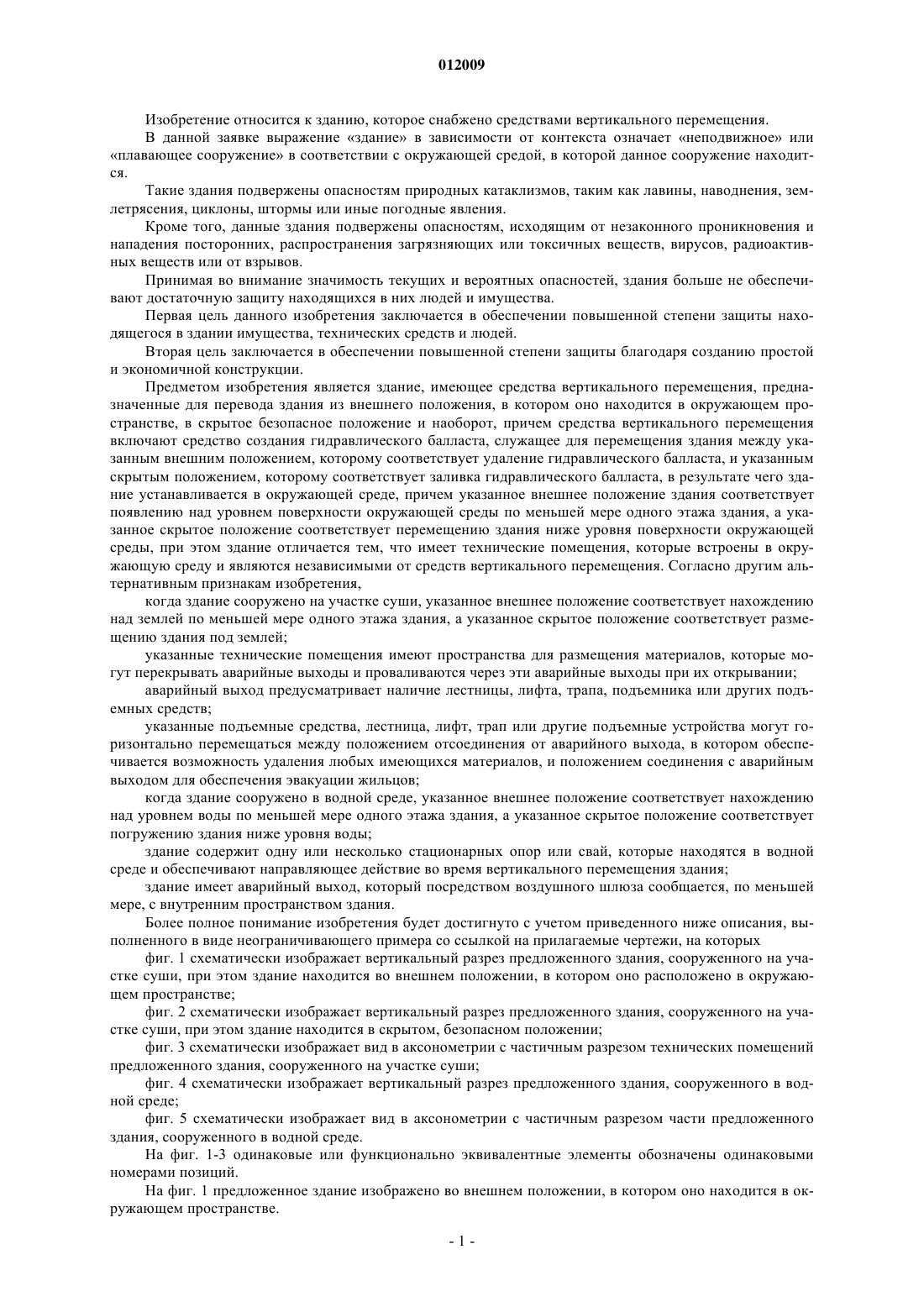

012009 Изобретение относится к зданию, которое снабжено средствами вертикального перемещения. В данной заявке выражение здание в зависимости от контекста означает неподвижное или плавающее сооружение в соответствии с окружающей средой, в которой данное сооружение находится. Такие здания подвержены опасностям природных катаклизмов, таким как лавины, наводнения, землетрясения, циклоны, штормы или иные погодные явления. Кроме того, данные здания подвержены опасностям, исходящим от незаконного проникновения и нападения посторонних, распространения загрязняющих или токсичных веществ, вирусов, радиоактивных веществ или от взрывов. Принимая во внимание значимость текущих и вероятных опасностей, здания больше не обеспечивают достаточную защиту находящихся в них людей и имущества. Первая цель данного изобретения заключается в обеспечении повышенной степени защиты находящегося в здании имущества, технических средств и людей. Вторая цель заключается в обеспечении повышенной степени защиты благодаря созданию простой и экономичной конструкции. Предметом изобретения является здание, имеющее средства вертикального перемещения, предназначенные для перевода здания из внешнего положения, в котором оно находится в окружающем пространстве, в скрытое безопасное положение и наоборот, причем средства вертикального перемещения включают средство создания гидравлического балласта, служащее для перемещения здания между указанным внешним положением, которому соответствует удаление гидравлического балласта, и указанным скрытым положением, которому соответствует заливка гидравлического балласта, в результате чего здание устанавливается в окружающей среде, причем указанное внешнее положение здания соответствует появлению над уровнем поверхности окружающей среды по меньшей мере одного этажа здания, а указанное скрытое положение соответствует перемещению здания ниже уровня поверхности окружающей среды, при этом здание отличается тем, что имеет технические помещения, которые встроены в окружающую среду и являются независимыми от средств вертикального перемещения. Согласно другим альтернативным признакам изобретения,когда здание сооружено на участке суши, указанное внешнее положение соответствует нахождению над землей по меньшей мере одного этажа здания, а указанное скрытое положение соответствует размещению здания под землей; указанные технические помещения имеют пространства для размещения материалов, которые могут перекрывать аварийные выходы и проваливаются через эти аварийные выходы при их открывании; аварийный выход предусматривает наличие лестницы, лифта, трапа, подъемника или других подъемных средств; указанные подъемные средства, лестница, лифт, трап или другие подъемные устройства могут горизонтально перемещаться между положением отсоединения от аварийного выхода, в котором обеспечивается возможность удаления любых имеющихся материалов, и положением соединения с аварийным выходом для обеспечения эвакуации жильцов; когда здание сооружено в водной среде, указанное внешнее положение соответствует нахождению над уровнем воды по меньшей мере одного этажа здания, а указанное скрытое положение соответствует погружению здания ниже уровня воды; здание содержит одну или несколько стационарных опор или свай, которые находятся в водной среде и обеспечивают направляющее действие во время вертикального перемещения здания; здание имеет аварийный выход, который посредством воздушного шлюза сообщается, по меньшей мере, с внутренним пространством здания. Более полное понимание изобретения будет достигнуто с учетом приведенного ниже описания, выполненного в виде неограничивающего примера со ссылкой на прилагаемые чертежи, на которых фиг. 1 схематически изображает вертикальный разрез предложенного здания, сооруженного на участке суши, при этом здание находится во внешнем положении, в котором оно расположено в окружающем пространстве; фиг. 2 схематически изображает вертикальный разрез предложенного здания, сооруженного на участке суши, при этом здание находится в скрытом, безопасном положении; фиг. 3 схематически изображает вид в аксонометрии с частичным разрезом технических помещений предложенного здания, сооруженного на участке суши; фиг. 4 схематически изображает вертикальный разрез предложенного здания, сооруженного в водной среде; фиг. 5 схематически изображает вид в аксонометрии с частичным разрезом части предложенного здания, сооруженного в водной среде. На фиг. 1-3 одинаковые или функционально эквивалентные элементы обозначены одинаковыми номерами позиций. На фиг. 1 предложенное здание изображено во внешнем положении, в котором оно находится в окружающем пространстве.-1 012009 Предложенное здание содержит растительный покров, который предпочтительно образует крышу 1. Кроме того, предложенное здание содержит второй этаж 2 и первый этаж 3, выполненные за одно целое с герметичным резервуаром 4, служащим в качестве балласта. Все элементы 1-4 удерживаются во внешнем положении за счет гидравлического давления, которое оказывается резервуаром 5 на днище балласта 4, из которого была откачана вода. Технические помещения 6 встроены в грунт, являясь при этом независимыми от средств 4, 5 вертикального перемещения. На фиг. 1 на первом этаже может находиться гараж, который имеет выход на дорогу для автомобиля 7 или другого средства передвижения. В процессе вертикального перемещения для перехода из внешнего положения в скрытое для нижней части здания, в которой находится балласт 4, направляющими служат небольшие колеса 8, расположенные по три по краям резервуара или балласта 4. На фиг. 2 вода из резервуара 5 показана переместившейся в балласт 4 для опускания здания по вертикали. В балласт 4 погружено насосное средство, обеспечивающее откачку воды и вызывающее вертикальное перемещение здания во внешнее положение, в котором оно находится в окружающем пространстве. В скрытом безопасном положении, изображенном на фиг. 2, растительная крыша 1 расположена вровень с землей, так что она полностью скрывает в земле предложенное здание. Автомобиль 7 защищен внутри первого этажа 3, тогда как второй этаж 2 обеспечивает защиту жильцов предложенного здания. На фиг. 3 показаны технические помещения 6 предложенного здания. В нижней части технических помещений 6, встроенных в грунт, имеется пространство 10, предназначенное для размещения и хранения упавших камней, грязи, обломков, снега или воды, либо других предметов, которые перекрывают проем аварийного выхода 11, размещенного в верхней части технических помещений. Таким образом, при открытии аварийного выхода 11 предметы, которые могут его загромождать,падают в вертикальном направлении, обозначенном стрелкой 12, освобождая аварийный выход 11. После того, как данный проем 11 расчищен, в направлении, обозначенном стрелкой 14, при помощи соответствующих средств можно переместить подъемные средства, включая лестницу, лифт, трап, лебедку или другие аналогичные типы приспособлений 13, для обеспечения эвакуации жильцов. Перемещение в направлении, обозначенном стрелкой 14, может также осуществляться обратно между положением отсоединения от аварийного выхода, при котором обеспечивается возможность падения материалов, загромождающих аварийный выход, и положением соединения с аварийным выходом,обеспечивающим эвакуацию жильцов. Таким образом, в нормальном безопасном положении подъемные средства 13, включая лестницу,лифт или иные типы устройств, не согласованы с выходом 11, который закрыт двойными дверьми, открывающимися вовнутрь, а также скользящей панелью. На уровне 15, который находится над пространством 10, предназначенным для размещения упавших камней или других предметов, предусмотрены несколько резервуаров-хранилищ: первый резервуар 16 для хранения питьевой воды, второй резервуар 17 для хранения дождевой воды, третий резервуар 18 для хранения топлива; также могут иметься другие резервуары для сточной и промывочной воды. Доступ на уровни 10 и 15 обеспечивается преимущественно при помощи трапа или ступенек 19. На этаже, находящемся над уровнем 15, на котором находится лестница или лифт 13, в помещении 20 расположены электрические средства, которые могут содержать низковольтный генератор или другие источники электроэнергии. Может быть предусмотрено помещение 21 для компьютеров и коммуникаций; в помещении 22,смежном с помещением 23, являющейся изоляционным отсеком или воздушным шлюзом, преимущественно может располагаться установка для обработки воздуха и для очистки воздуха и воды. В данном варианте выполнения доступ к устройствам управления, расположенным в комнатах 2023, легко обеспечивается при помощи лестницы или подъемных средств 13. На фиг. 4 и 5 одинаковые или функционально эквивалентные элементы обозначены одинаковыми номерами позиций. Направляющими изображенного на фиг. 4 и 5 предложенного здания служат одна или несколько свай 30, например четыре, обеспечивая возможность его вертикального перемещения. Предложенное здание показано во внешнем положении, в котором оно находится в окружающем пространстве, и содержит, например, уровень 31, предназначенный для сообщения с водным пространством, второй этаж 32 и третий этаж 33. В нижней части предложенное здание содержит балластное средство 34, которое может сообщаться с водным пространством. Внизу на уровне 31, предназначенном для сообщения с водным пространством, имеются технические помещения. Эти технические помещения могут содержать средства очистки и обеззараживания воды, один или несколько электрогенераторов, средства очистки воздуха и резервуары-хранилища, кото-2 012009 рые аналогичны резервуарам, описанным со ссылкой на фиг. 3. В балласт 34 погружены насосные средства 36, которые не показаны подробно. Нижний уровень 31, предназначенный для сообщения с водным пространством, может быть выполнен смежно с гаражом для лодок 37 или других типов судов. Предложенное здание предпочтительно содержит несколько направляющих выступов 38, в которых, например, выполнены отверстия, диаметр которых больше, чем диаметр соответствующих свай 30,и которые оборудованы соответствующей системой управления. Предложенное здание предпочтительно имеет аварийный выход, сообщающийся при помощи воздушного шлюза с внутренним пространством здания и внутренним пространством одной или нескольких свай 30. Данное изобретение, которое описано со ссылкой на два конкретных варианта выполнения, не ограничено указанными вариантами, а напротив, охватывает любые изменения формы и варианты выполнения в пределах его концепции и сущности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Здание (1-6, 31-38), снабженное средствами (4-5, 34) вертикального перемещения, предназначенными для перемещения здания (1-5, 31-38) между внешним положением, в котором оно находится в окружающем пространстве, и скрытым безопасным положением и наоборот и содержащими гидравлическое средство (4, 34) создания балласта для перемещения здания (1-5, 31-38) между указанным внешним положением, соответствующим откачке гидравлического балласта, и указанным скрытым положением,соответствующим наполнению гидравлическим балластом (4, 34), при этом здание (1-6, 31-38) сооружено в естественной среде, и указанное внешнее положение здания (1-6, 31-38) соответствует размещению над уровнем этой среды по меньшей мере одного этажа (2 или 3, 32 или 33) здания (1-6, 31-38), а указанное скрытое положение соответствует уходу здания (1-6, 31-38) ниже уровня указанной среды, отличающееся тем, что оно содержит технические помещения (6), встроенные в естественную среду и являющиеся независимыми от средств вертикального перемещения. 2. Здание по п.1, снабженное средствами вертикального перемещения, предназначенными для перемещения здания между внешним положением и скрытым положением, отличающееся тем, что оно сооружено на участке суши, при этом указанное внешнее положение здания (1-5) соответствует размещению над землей по меньшей мере одного этажа (2 или 3) здания (1-5), а указанное скрытое положение соответствует уходу здания (1-5) под землю. 3. Здание по п.1 или 2, в котором указанные технические помещения (6) имеют пространство (10) для размещения материалов, которые могут загромождать аварийный выход (11) и которые проваливаются через этот аварийный выход (11) при его открывании. 4. Здание по п.3, в котором аварийный выход (11) связан с лестницей, лифтом, трапом, подъемником или иным подъемным средством (13). 5. Здание по п.4, в котором указанное подъемное средство (13) - лестница, лифт, трап или другие подъемные устройства, выполнено с возможностью горизонтального перемещения (14) между положением освобождения аварийного выхода (11), при котором обеспечивается возможность выброса любых присутствующих предметов, и положением соединения с аварийным выходом (11), при котором обеспечивается возможность эвакуации жильцов (1-6). 6. Здание, снабженное средствами вертикального перемещения, предназначенными для перемещения здания между внешним положением и скрытым положением, и сооруженное в водной среде, при этом указанное внешнее положение здания соответствует размещению над уровнем воды по меньшей мере одного этажа (32, 33) здания, а указанное скрытое положение соответствует погружению здания ниже уровня воды. 7. Здание по п.6, которое содержит одну или несколько стационарных опор или свай (30), которые установлены в водной среде и обеспечивают направляющее действие при вертикальном перемещении здания. 8. Здание по п.6 или 7, которое содержит аварийный выход, сообщающийся посредством воздушного шлюза по меньшей мере с внутренним пространством здания.
