Самоочищающийся туалет

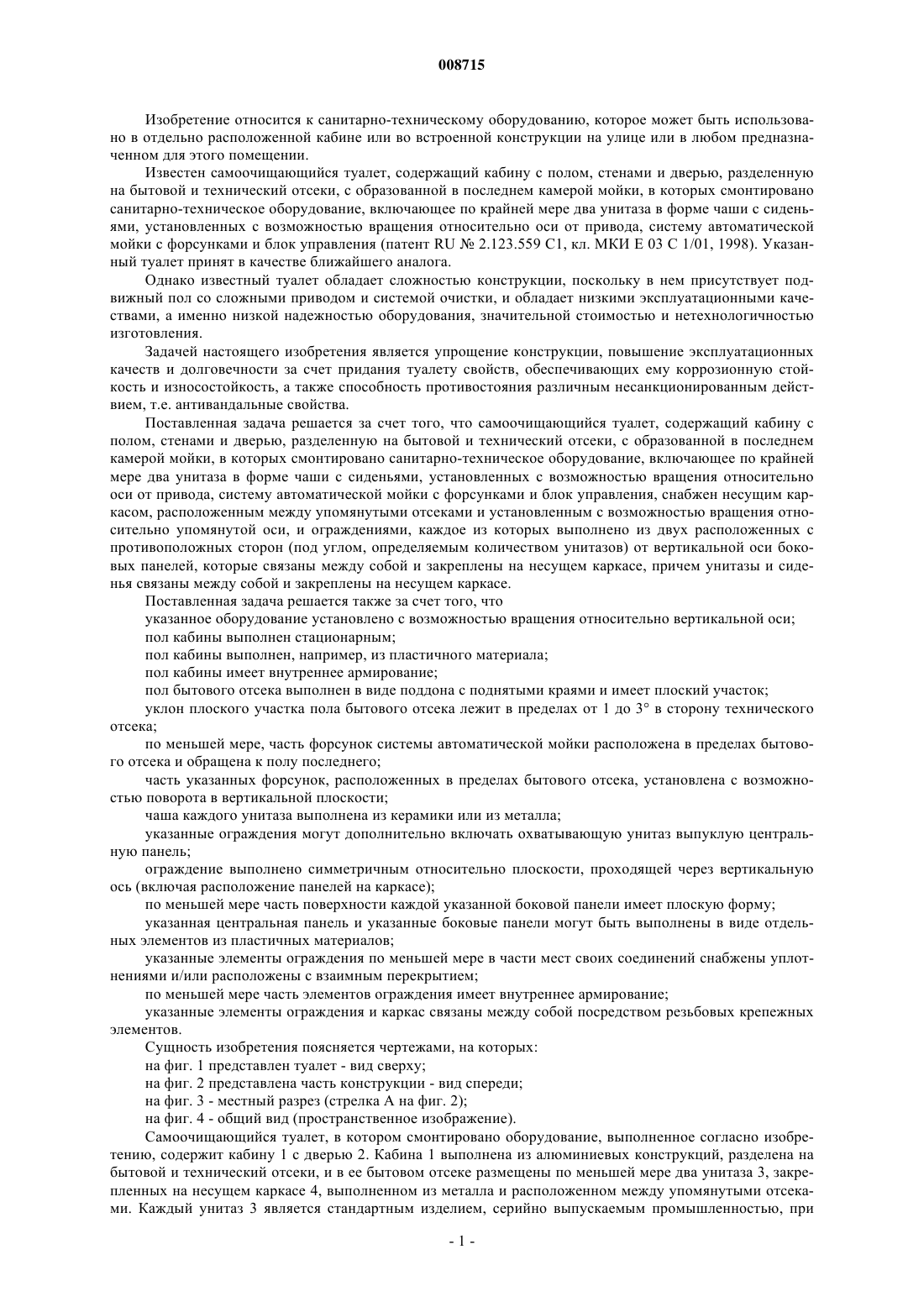

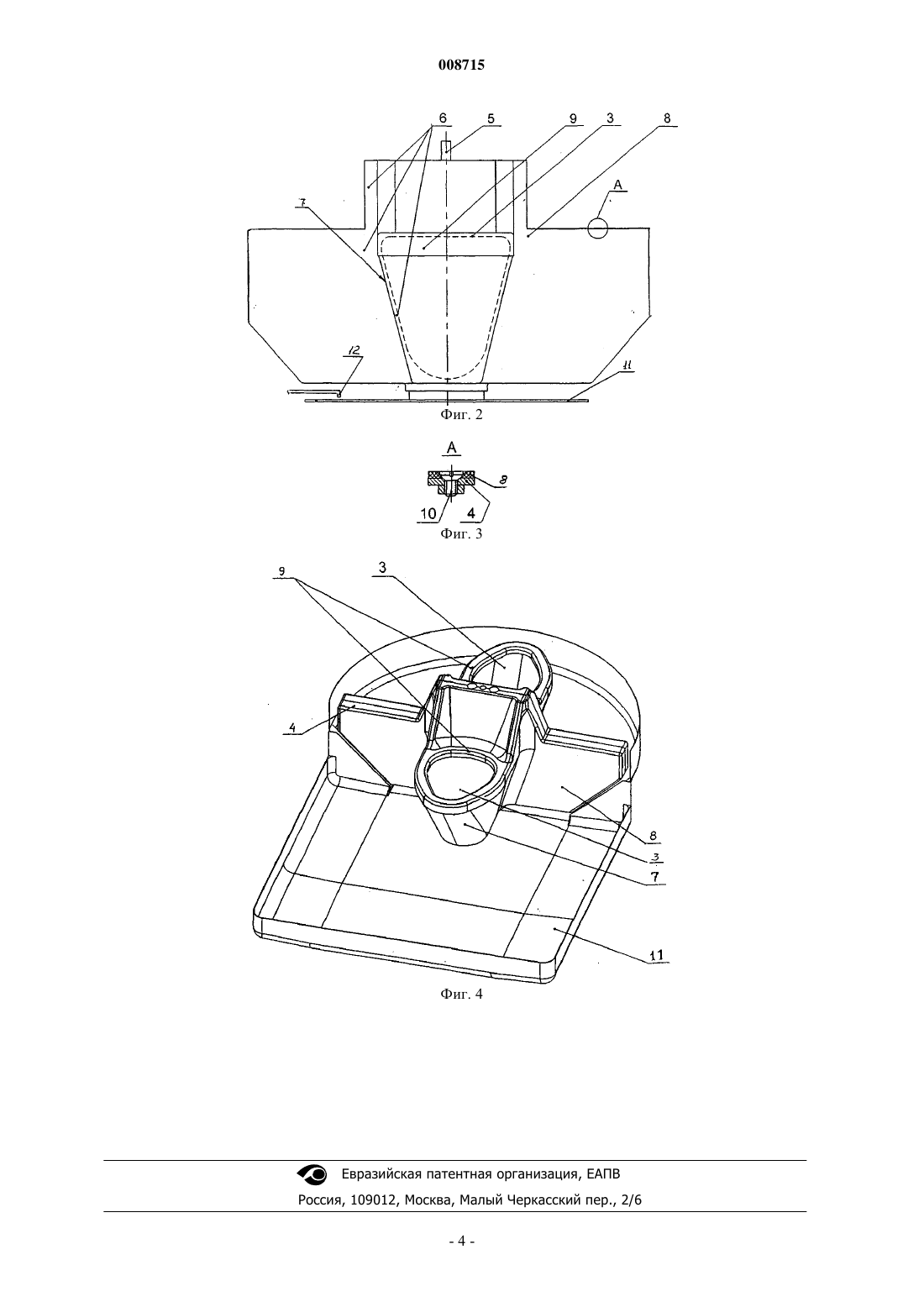

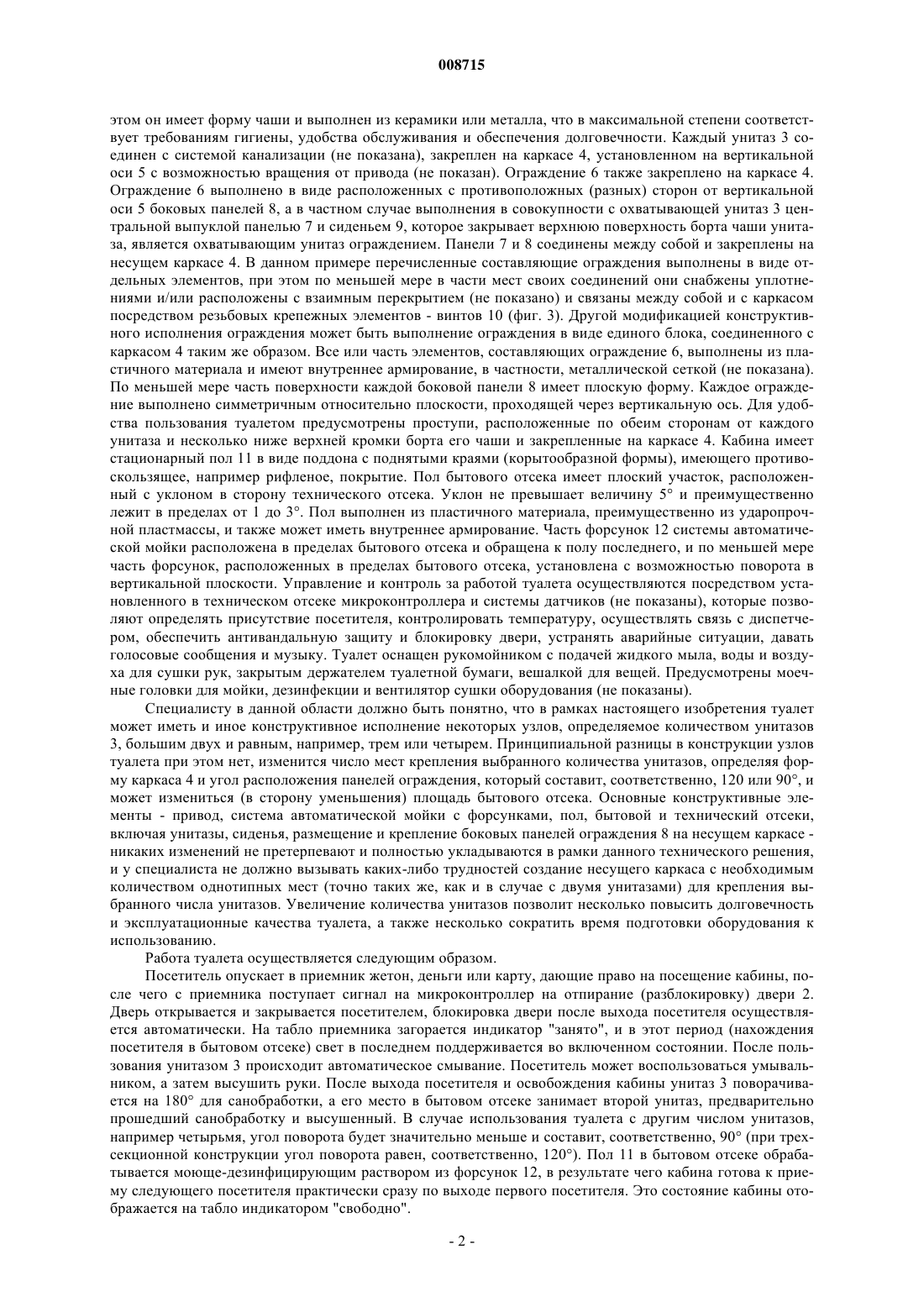

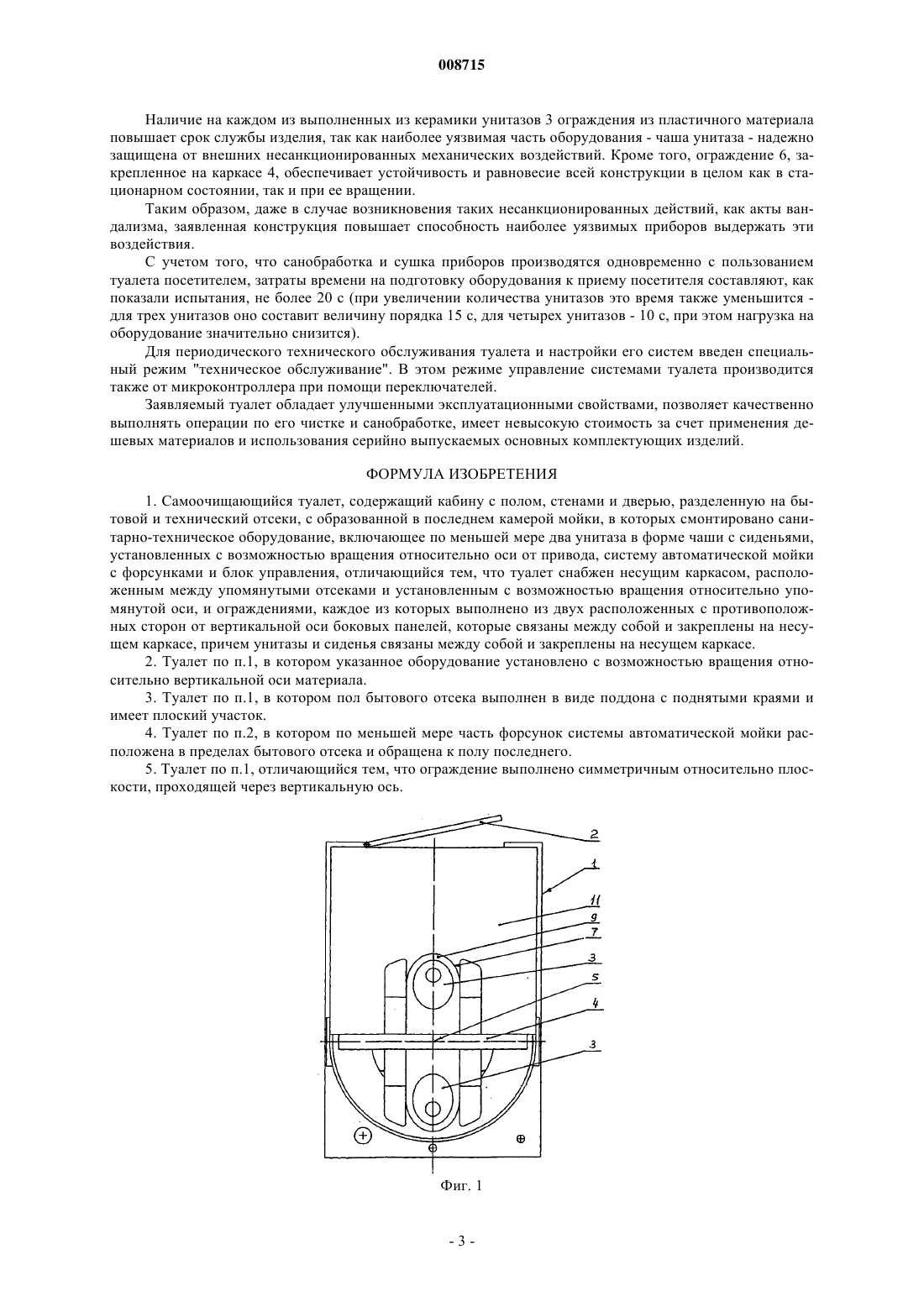

008715 Изобретение относится к санитарно-техническому оборудованию, которое может быть использовано в отдельно расположенной кабине или во встроенной конструкции на улице или в любом предназначенном для этого помещении. Известен самоочищающийся туалет, содержащий кабину с полом, стенами и дверью, разделенную на бытовой и технический отсеки, с образованной в последнем камерой мойки, в которых смонтировано санитарно-техническое оборудование, включающее по крайней мере два унитаза в форме чаши с сиденьями, установленных с возможностью вращения относительно оси от привода, систему автоматической мойки с форсунками и блок управления (патент RU2.123.559 С 1, кл. МКИ Е 03 С 1/01, 1998). Указанный туалет принят в качестве ближайшего аналога. Однако известный туалет обладает сложностью конструкции, поскольку в нем присутствует подвижный пол со сложными приводом и системой очистки, и обладает низкими эксплуатационными качествами, а именно низкой надежностью оборудования, значительной стоимостью и нетехнологичностью изготовления. Задачей настоящего изобретения является упрощение конструкции, повышение эксплуатационных качеств и долговечности за счет придания туалету свойств, обеспечивающих ему коррозионную стойкость и износостойкость, а также способность противостояния различным несанкционированным действием, т.е. антивандальные свойства. Поставленная задача решается за счет того, что самоочищающийся туалет, содержащий кабину с полом, стенами и дверью, разделенную на бытовой и технический отсеки, с образованной в последнем камерой мойки, в которых смонтировано санитарно-техническое оборудование, включающее по крайней мере два унитаза в форме чаши с сиденьями, установленных с возможностью вращения относительно оси от привода, систему автоматической мойки с форсунками и блок управления, снабжен несущим каркасом, расположенным между упомянутыми отсеками и установленным с возможностью вращения относительно упомянутой оси, и ограждениями, каждое из которых выполнено из двух расположенных с противоположных сторон (под углом, определяемым количеством унитазов) от вертикальной оси боковых панелей, которые связаны между собой и закреплены на несущем каркасе, причем унитазы и сиденья связаны между собой и закреплены на несущем каркасе. Поставленная задача решается также за счет того, что указанное оборудование установлено с возможностью вращения относительно вертикальной оси; пол кабины выполнен стационарным; пол кабины выполнен, например, из пластичного материала; пол кабины имеет внутреннее армирование; пол бытового отсека выполнен в виде поддона с поднятыми краями и имеет плоский участок; уклон плоского участка пола бытового отсека лежит в пределах от 1 до 3 в сторону технического отсека; по меньшей мере, часть форсунок системы автоматической мойки расположена в пределах бытового отсека и обращена к полу последнего; часть указанных форсунок, расположенных в пределах бытового отсека, установлена с возможностью поворота в вертикальной плоскости; чаша каждого унитаза выполнена из керамики или из металла; указанные ограждения могут дополнительно включать охватывающую унитаз выпуклую центральную панель; ограждение выполнено симметричным относительно плоскости, проходящей через вертикальную ось (включая расположение панелей на каркасе); по меньшей мере часть поверхности каждой указанной боковой панели имеет плоскую форму; указанная центральная панель и указанные боковые панели могут быть выполнены в виде отдельных элементов из пластичных материалов; указанные элементы ограждения по меньшей мере в части мест своих соединений снабжены уплотнениями и/или расположены с взаимным перекрытием; по меньшей мере часть элементов ограждения имеет внутреннее армирование; указанные элементы ограждения и каркас связаны между собой посредством резьбовых крепежных элементов. Сущность изобретения поясняется чертежами, на которых: на фиг. 1 представлен туалет - вид сверху; на фиг. 2 представлена часть конструкции - вид спереди; на фиг. 3 - местный разрез (стрелка А на фиг. 2); на фиг. 4 - общий вид (пространственное изображение). Самоочищающийся туалет, в котором смонтировано оборудование, выполненное согласно изобретению, содержит кабину 1 с дверью 2. Кабина 1 выполнена из алюминиевых конструкций, разделена на бытовой и технический отсеки, и в ее бытовом отсеке размещены по меньшей мере два унитаза 3, закрепленных на несущем каркасе 4, выполненном из металла и расположенном между упомянутыми отсеками. Каждый унитаз 3 является стандартным изделием, серийно выпускаемым промышленностью, при-1 008715 этом он имеет форму чаши и выполнен из керамики или металла, что в максимальной степени соответствует требованиям гигиены, удобства обслуживания и обеспечения долговечности. Каждый унитаз 3 соединен с системой канализации (не показана), закреплен на каркасе 4, установленном на вертикальной оси 5 с возможностью вращения от привода (не показан). Ограждение 6 также закреплено на каркасе 4. Ограждение 6 выполнено в виде расположенных с противоположных (разных) сторон от вертикальной оси 5 боковых панелей 8, а в частном случае выполнения в совокупности с охватывающей унитаз 3 центральной выпуклой панелью 7 и сиденьем 9, которое закрывает верхнюю поверхность борта чаши унитаза, является охватывающим унитаз ограждением. Панели 7 и 8 соединены между собой и закреплены на несущем каркасе 4. В данном примере перечисленные составляющие ограждения выполнены в виде отдельных элементов, при этом по меньшей мере в части мест своих соединений они снабжены уплотнениями и/или расположены с взаимным перекрытием (не показано) и связаны между собой и с каркасом посредством резьбовых крепежных элементов - винтов 10 (фиг. 3). Другой модификацией конструктивного исполнения ограждения может быть выполнение ограждения в виде единого блока, соединенного с каркасом 4 таким же образом. Все или часть элементов, составляющих ограждение 6, выполнены из пластичного материала и имеют внутреннее армирование, в частности, металлической сеткой (не показана). По меньшей мере часть поверхности каждой боковой панели 8 имеет плоскую форму. Каждое ограждение выполнено симметричным относительно плоскости, проходящей через вертикальную ось. Для удобства пользования туалетом предусмотрены проступи, расположенные по обеим сторонам от каждого унитаза и несколько ниже верхней кромки борта его чаши и закрепленные на каркасе 4. Кабина имеет стационарный пол 11 в виде поддона с поднятыми краями (корытообразной формы), имеющего противоскользящее, например рифленое, покрытие. Пол бытового отсека имеет плоский участок, расположенный с уклоном в сторону технического отсека. Уклон не превышает величину 5 и преимущественно лежит в пределах от 1 до 3. Пол выполнен из пластичного материала, преимущественно из ударопрочной пластмассы, и также может иметь внутреннее армирование. Часть форсунок 12 системы автоматической мойки расположена в пределах бытового отсека и обращена к полу последнего, и по меньшей мере часть форсунок, расположенных в пределах бытового отсека, установлена с возможностью поворота в вертикальной плоскости. Управление и контроль за работой туалета осуществляются посредством установленного в техническом отсеке микроконтроллера и системы датчиков (не показаны), которые позволяют определять присутствие посетителя, контролировать температуру, осуществлять связь с диспетчером, обеспечить антивандальную защиту и блокировку двери, устранять аварийные ситуации, давать голосовые сообщения и музыку. Туалет оснащен рукомойником с подачей жидкого мыла, воды и воздуха для сушки рук, закрытым держателем туалетной бумаги, вешалкой для вещей. Предусмотрены моечные головки для мойки, дезинфекции и вентилятор сушки оборудования (не показаны). Специалисту в данной области должно быть понятно, что в рамках настоящего изобретения туалет может иметь и иное конструктивное исполнение некоторых узлов, определяемое количеством унитазов 3, большим двух и равным, например, трем или четырем. Принципиальной разницы в конструкции узлов туалета при этом нет, изменится число мест крепления выбранного количества унитазов, определяя форму каркаса 4 и угол расположения панелей ограждения, который составит, соответственно, 120 или 90, и может измениться (в сторону уменьшения) площадь бытового отсека. Основные конструктивные элементы - привод, система автоматической мойки с форсунками, пол, бытовой и технический отсеки,включая унитазы, сиденья, размещение и крепление боковых панелей ограждения 8 на несущем каркасе никаких изменений не претерпевают и полностью укладываются в рамки данного технического решения,и у специалиста не должно вызывать каких-либо трудностей создание несущего каркаса с необходимым количеством однотипных мест (точно таких же, как и в случае с двумя унитазами) для крепления выбранного числа унитазов. Увеличение количества унитазов позволит несколько повысить долговечность и эксплуатационные качества туалета, а также несколько сократить время подготовки оборудования к использованию. Работа туалета осуществляется следующим образом. Посетитель опускает в приемник жетон, деньги или карту, дающие право на посещение кабины, после чего с приемника поступает сигнал на микроконтроллер на отпирание (разблокировку) двери 2. Дверь открывается и закрывается посетителем, блокировка двери после выхода посетителя осуществляется автоматически. На табло приемника загорается индикатор "занято", и в этот период (нахождения посетителя в бытовом отсеке) свет в последнем поддерживается во включенном состоянии. После пользования унитазом 3 происходит автоматическое смывание. Посетитель может воспользоваться умывальником, а затем высушить руки. После выхода посетителя и освобождения кабины унитаз 3 поворачивается на 180 для санобработки, а его место в бытовом отсеке занимает второй унитаз, предварительно прошедший санобработку и высушенный. В случае использования туалета с другим числом унитазов,например четырьмя, угол поворота будет значительно меньше и составит, соответственно, 90 (при трехсекционной конструкции угол поворота равен, соответственно, 120). Пол 11 в бытовом отсеке обрабатывается моюще-дезинфицирующим раствором из форсунок 12, в результате чего кабина готова к приему следующего посетителя практически сразу по выходе первого посетителя. Это состояние кабины отображается на табло индикатором "свободно".-2 008715 Наличие на каждом из выполненных из керамики унитазов 3 ограждения из пластичного материала повышает срок службы изделия, так как наиболее уязвимая часть оборудования - чаша унитаза - надежно защищена от внешних несанкционированных механических воздействий. Кроме того, ограждение 6, закрепленное на каркасе 4, обеспечивает устойчивость и равновесие всей конструкции в целом как в стационарном состоянии, так и при ее вращении. Таким образом, даже в случае возникновения таких несанкционированных действий, как акты вандализма, заявленная конструкция повышает способность наиболее уязвимых приборов выдержать эти воздействия. С учетом того, что санобработка и сушка приборов производятся одновременно с пользованием туалета посетителем, затраты времени на подготовку оборудования к приему посетителя составляют, как показали испытания, не более 20 с (при увеличении количества унитазов это время также уменьшится для трех унитазов оно составит величину порядка 15 с, для четырех унитазов - 10 с, при этом нагрузка на оборудование значительно снизится). Для периодического технического обслуживания туалета и настройки его систем введен специальный режим "техническое обслуживание". В этом режиме управление системами туалета производится также от микроконтроллера при помощи переключателей. Заявляемый туалет обладает улучшенными эксплуатационными свойствами, позволяет качественно выполнять операции по его чистке и санобработке, имеет невысокую стоимость за счет применения дешевых материалов и использования серийно выпускаемых основных комплектующих изделий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самоочищающийся туалет, содержащий кабину с полом, стенами и дверью, разделенную на бытовой и технический отсеки, с образованной в последнем камерой мойки, в которых смонтировано санитарно-техническое оборудование, включающее по меньшей мере два унитаза в форме чаши с сиденьями,установленных с возможностью вращения относительно оси от привода, систему автоматической мойки с форсунками и блок управления, отличающийся тем, что туалет снабжен несущим каркасом, расположенным между упомянутыми отсеками и установленным с возможностью вращения относительно упомянутой оси, и ограждениями, каждое из которых выполнено из двух расположенных с противоположных сторон от вертикальной оси боковых панелей, которые связаны между собой и закреплены на несущем каркасе, причем унитазы и сиденья связаны между собой и закреплены на несущем каркасе. 2. Туалет по п.1, в котором указанное оборудование установлено с возможностью вращения относительно вертикальной оси материала. 3. Туалет по п.1, в котором пол бытового отсека выполнен в виде поддона с поднятыми краями и имеет плоский участок. 4. Туалет по п.2, в котором по меньшей мере часть форсунок системы автоматической мойки расположена в пределах бытового отсека и обращена к полу последнего. 5. Туалет по п.1, отличающийся тем, что ограждение выполнено симметричным относительно плоскости, проходящей через вертикальную ось.
