Устройство для оценки и сравнения эффективности функционирования однотипных организаций

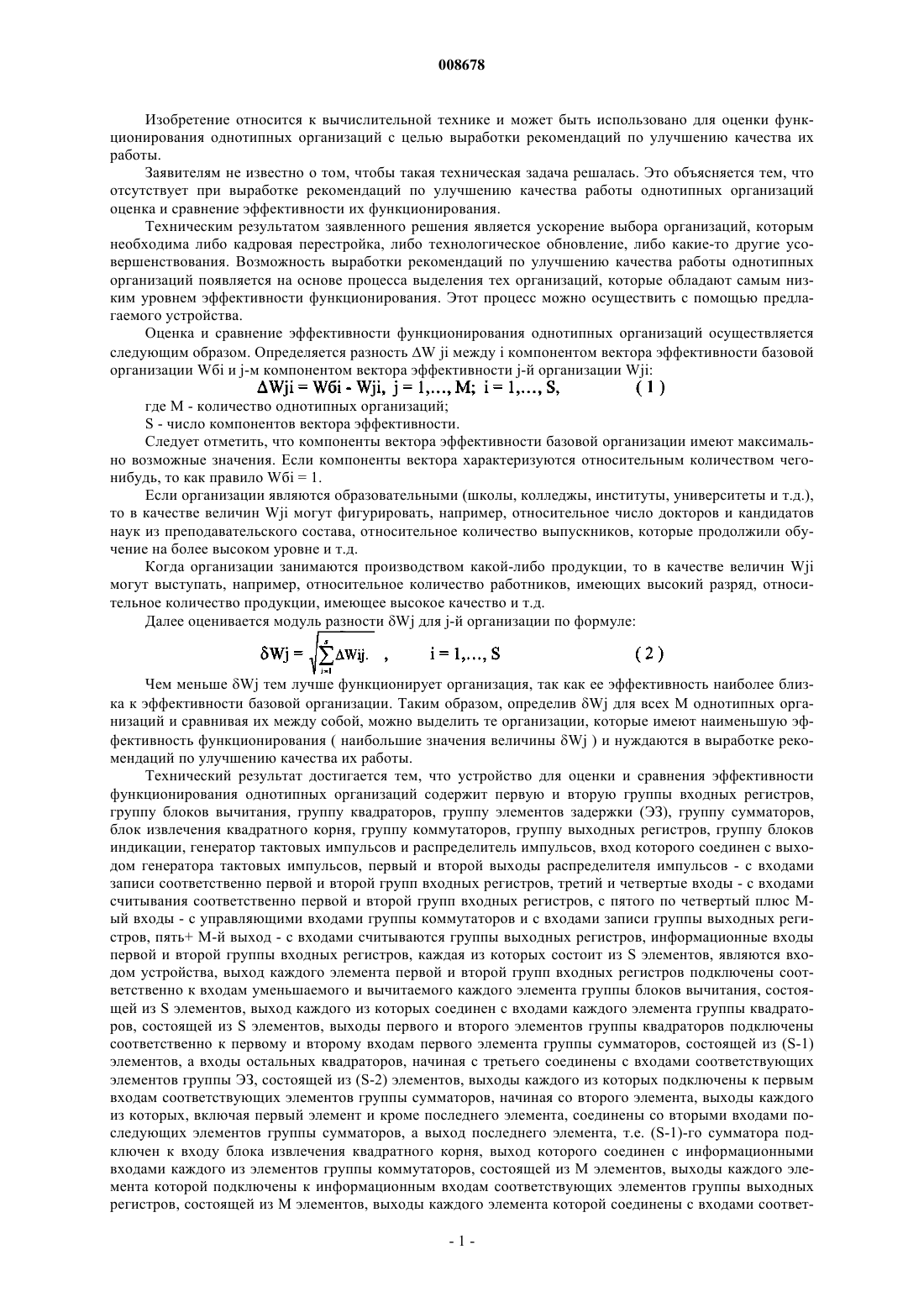

008678 Изобретение относится к вычислительной технике и может быть использовано для оценки функционирования однотипных организаций с целью выработки рекомендаций по улучшению качества их работы. Заявителям не известно о том, чтобы такая техническая задача решалась. Это объясняется тем, что отсутствует при выработке рекомендаций по улучшению качества работы однотипных организаций оценка и сравнение эффективности их функционирования. Техническим результатом заявленного решения является ускорение выбора организаций, которым необходима либо кадровая перестройка, либо технологическое обновление, либо какие-то другие усовершенствования. Возможность выработки рекомендаций по улучшению качества работы однотипных организаций появляется на основе процесса выделения тех организаций, которые обладают самым низким уровнем эффективности функционирования. Этот процесс можно осуществить с помощью предлагаемого устройства. Оценка и сравнение эффективности функционирования однотипных организаций осуществляется следующим образом. Определяется разность W ji между i компонентом вектора эффективности базовой организации Wбi и j-м компонентом вектора эффективности j-й организации Wji: где М - количество однотипных организаций;S - число компонентов вектора эффективности. Следует отметить, что компоненты вектора эффективности базовой организации имеют максимально возможные значения. Если компоненты вектора характеризуются относительным количеством чегонибудь, то как правило Wбi = 1. Если организации являются образовательными (школы, колледжы, институты, университеты и т.д.),то в качестве величин Wji могут фигурировать, например, относительное число докторов и кандидатов наук из преподавательского состава, относительное количество выпускников, которые продолжили обучение на более высоком уровне и т.д. Когда организации занимаются производством какой-либо продукции, то в качестве величин Wji могут выступать, например, относительное количество работников, имеющих высокий разряд, относительное количество продукции, имеющее высокое качество и т.д. Далее оценивается модуль разности Wj для j-й организации по формуле: Чем меньше Wj тем лучше функционирует организация, так как ее эффективность наиболее близка к эффективности базовой организации. Таким образом, определив Wj для всех М однотипных организаций и сравнивая их между собой, можно выделить те организации, которые имеют наименьшую эффективность функционирования ( наибольшие значения величины Wj ) и нуждаются в выработке рекомендаций по улучшению качества их работы. Технический результат достигается тем, что устройство для оценки и сравнения эффективности функционирования однотипных организаций содержит первую и вторую группы входных регистров,группу блоков вычитания, группу квадраторов, группу элементов задержки (ЭЗ), группу сумматоров,блок извлечения квадратного корня, группу коммутаторов, группу выходных регистров, группу блоков индикации, генератор тактовых импульсов и распределитель импульсов, вход которого соединен с выходом генератора тактовых импульсов, первый и второй выходы распределителя импульсов - с входами записи соответственно первой и второй групп входных регистров, третий и четвертые входы - с входами считывания соответственно первой и второй групп входных регистров, с пятого по четвертый плюс Мый входы - с управляющими входами группы коммутаторов и с входами записи группы выходных регистров, пять+ М-й выход - с входами считываются группы выходных регистров, информационные входы первой и второй группы входных регистров, каждая из которых состоит из S элементов, являются входом устройства, выход каждого элемента первой и второй групп входных регистров подключены соответственно к входам уменьшаемого и вычитаемого каждого элемента группы блоков вычитания, состоящей из S элементов, выход каждого из которых соединен с входами каждого элемента группы квадраторов, состоящей из S элементов, выходы первого и второго элементов группы квадраторов подключены соответственно к первому и второму входам первого элемента группы сумматоров, состоящей из (S-1) элементов, а входы остальных квадраторов, начиная с третьего соединены с входами соответствующих элементов группы ЭЗ, состоящей из (S-2) элементов, выходы каждого из которых подключены к первым входам соответствующих элементов группы сумматоров, начиная со второго элемента, выходы каждого из которых, включая первый элемент и кроме последнего элемента, соединены со вторыми входами последующих элементов группы сумматоров, а выход последнего элемента, т.е. (S-1)-го сумматора подключен к входу блока извлечения квадратного корня, выход которого соединен с информационными входами каждого из элементов группы коммутаторов, состоящей из М элементов, выходы каждого элемента которой подключены к информационным входам соответствующих элементов группы выходных регистров, состоящей из М элементов, выходы каждого элемента которой соединены с входами соответ-1 008678 ствующих элементов группы блоков индикации, состоящей из М элементов. На фиг. 1 представлена функциональная схема устройства для оценки и сравнения эффективности функционирования однотипных организаций (для ликвидации громоздкости связи между распределителем импульсов и управляющими входами соответствующих блоков показаны не полностью, а обозначены путем нумерации входов и выходов); на фиг. 2 изображена циклограмма работы заявленного устройства ( по оси ординат обозначены номера выходов распределителя импульсов, а по оси абсцисс - число тактов, причем длительность различных вычислительных операций ( сложения и вычитания - один такт,возведения в квадраты - восемь тактов, извлечения квадратного корня - двадцать тактов) - в верхней части фиг. 2 (для возможности исполнения циклограммы принятого S=6, M=4, хотя эти величины могут принять произвольные значения). Устройство для оценки и сравнения эффективности функционирования однотипных организаций(фиг. 1) содержит первую 1 и вторую 2 группы входных регистров, каждая из которых состоит из S элементов, группу 3 блоков вычитания, состоящую из S элементов, группу 4 квадраторов, состоящую из S элементов, группу 5 ЭЗ, состоящую из (S-2) элементов, группу 6 сумматоров, состоящую из (S-1) элементов, блок 7 извлечения квадратного корня, группу 8 коммутаторов, состоящую из М элементов, группу 9 выходных регистров, состоящую из М элементов, группу 10 блоков индикации, состоящую из М элементов, генератор 11 тактовых импульсов и распределитель 12 импульсов. Устройство для оценки и сравнения эффективности функционирования однотипных организаций работает следующим образом. На информационные входы каждого из элементов первой группы 1 входных регистров (фиг. 1) засылаются величины компонентов вектора эффективности Wбi базовой организации. При этом управляющий сигнал на входы записи этой группы подается с первого выхода распределителя 12 импульсов, темп работы которого задается генератором 11 тактовых импульсов. На информационные входы каждого из элементов второй группы 2 входных регистров подаются величины компонентов вектора эффективности первой организации Wli. B данной ситуации управляющий сигнал на входы записи этой группы направляется со второго выхода распределителя 12 импульсов. По сигналу с третьего выхода распределителя 12 импульсов на входы считывания каждого элемента первой группы 1 входных регистров величины Wбi записылаются на входы уменьшаемого соответствующих элементов группы 3 блоков вычитания. С выходов каждого элемента второй группы 2 входных регистров по сигналу с четвертого выхода распределителя 12 импульсов значения Wli подаются на входы вычитаемого соответствующих элементов группы 3 блоков вычитания. Следовательно, величины Wli,определяемые по формуле (1) подаются на входы группы 4 квадраторов, с выходом первых двух элементов которой значениеW112 и W122 подаются соответственно на первый и второй входы первого сумматора группы 6 сумматоров. С выходов остальных элементов группы 4 квадраторов, начиная с третьего,величиныWli2 направляются через соответствующие элементы группы 5 ЭЗ на первые входы соответствующих элементов группы 6 сумматоров, начиная со второго. С выхода последнего сумматора группы 6 значение засылается на вход блока 7 извлечения квадратного корня. С выхода блока 7 величина W1, характеризующая разность между эффективностями функционирования базовой организации и первой организацией, определенная по формуле (2), подается на информационные входы группы 8 коммутаторов. Однако благодаря наличию управляющего сигнала с пятого выхода распределителя 12 импульсов на управляющий вход первого элемента группы 8 коммутаторов и на вход записи первого элемента группы 9 входных регистров значение W1 будет зафиксировано в первом элементе группы 9. В дальнейшем работа устройства повторяется по уже описанной схеме. Отличие будет в том, что на информационные входы второй группы 2 входных регистров будут подаваться значения компонентов вектора эффективности второй организации W2i. После завершения второго цикла работы устройства на информационный вход второго элемента группы 9 выходных регистров засылается величина W2. Процедура получения величин Wj наглядно представлена на циклограмме работы устройства (фиг. 2). После завершения М-ого процесса работы устройства в М элементах группы 9 выходных регистров(фиг. 1) будет зафиксировано М значений величины Wj. По сигналу с (5+М)-ого выхода распределяется 12 импульсов на входы считываются элементов группы 9 выходных регистров М значений величины Wj поступают с выходов этой группы на соответствующие элементы группы 10 блоков индикации. Путем визуального анализа за счет сравнения величин Wj определяют те организации, которые имеют наименьшую эффективность функционирования (наибольшие значения величины Wj) и нуждаются в выработке рекомендаций по улучшению качества их работы. Таким образом, технический результат достигается не за счет математического аппарата, а за счет технических средств (блоков и элементов), упомянутых в процессе описания работы устройства, осуществляющего ускорение выбора организаций, которым необходима либо кадровая перестройка, либо технологическое обновление, либо какие-то другие усовершенствования. Промышленная применимость изобретения обосновывается тем, что оно может быть использовано-2 008678 в разных областях ( отраслях ) при расчетах, связанных с выработкой рекомендаций по улучшению качества работы однотипных организаций. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для оценки и сравнения эффективности функционирования однотипных организаций,содержащее первую и вторую группы входных регистров, группу блоков вычитания, группу квадраторов, группу элементов задержки (ЭЗ), группу сумматоров, блок извлечения квадратного корня, группу коммутаторов, группу выходных регистров, группу блоков индикации, генератор тактовых импульсов и распределитель импульсов, вход которого соединен с выходом генератора тактовых импульсов, первый и второй выходы распределителя импульсов - с входами записи соответственно первой и второй групп входных регистров, третий и четвертые входы - с входами считывания соответственно первой и второй групп входных регистров, с пятого по (четвертый плюс М-ый)входы - с управляющими входами группы коммутаторов и с входами записи группы выходных регистров, (пять+М-ый) выход - с входами считывания группы выходных регистров, информационные входы первой и второй группы входных регистров,каждая из которых состоит из S элементов, являются входом устройства, выход каждого элемента первой и второй групп входных регистров подключены соответственно к входам уменьшаемого и вычитаемого каждого элемента группы блоков вычитания, состоящей из S элементов, выход каждого из которых соединен с входами каждого элемента группы квадраторов, состоящей из S элементов, выходы первого и второго элементов группы квадраторов подключены соответственно к первому и второму входам первого элемента группы сумматоров, состоящей из (S-1) элементов, а входы остальных квадраторов, начиная с третьего, соединены с входами соответствующих элементов группы ЭЗ, состоящей из (S-2) элементов,выходы каждого из которых подключены к первым входам соответствующих элементов группы сумматоров, начиная со второго элемента, выходы каждого из которых, включая первый элемент и кроме последнего элемента, соединены со вторыми входами последующих элементов группы сумматоров, а выход последнего элемента, т.е. (S-1)-ого сумматора подключен к входу блока извлечения квадратного корня, выход которого соединен с информационными входами каждого из элементов группы коммутаторов, состоящей из М элементов, выходы каждого элемента которой подключены к информационным входам соответствующих элементов группы выходных регистров, состоящей из М элементов, выходы каждого элемента которой соединены с входами соответствующих элементов группы блоков индикации,состоящей из М элементов.
