Сигнальное устройство для упрощения приема лекарственных препаратов

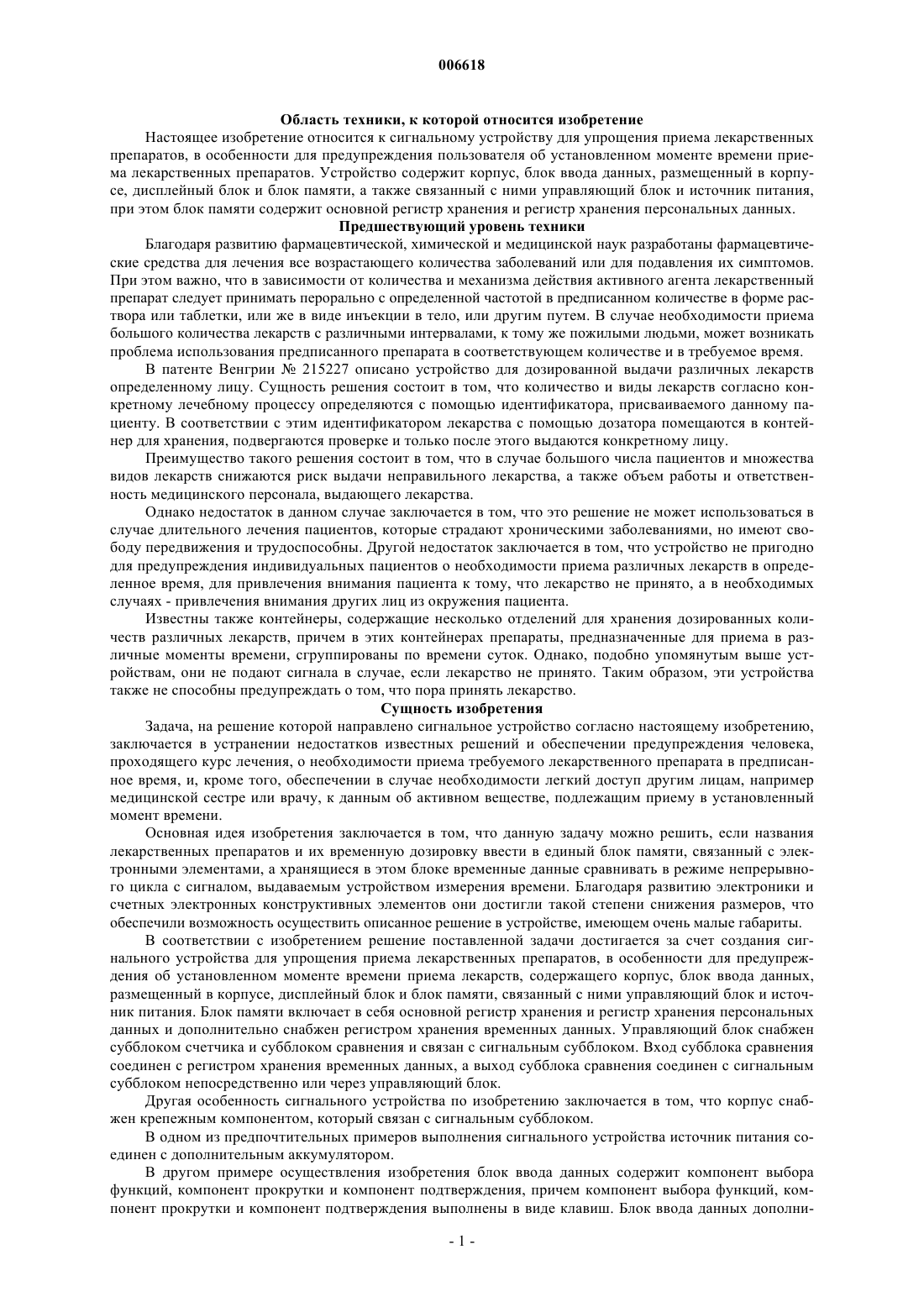

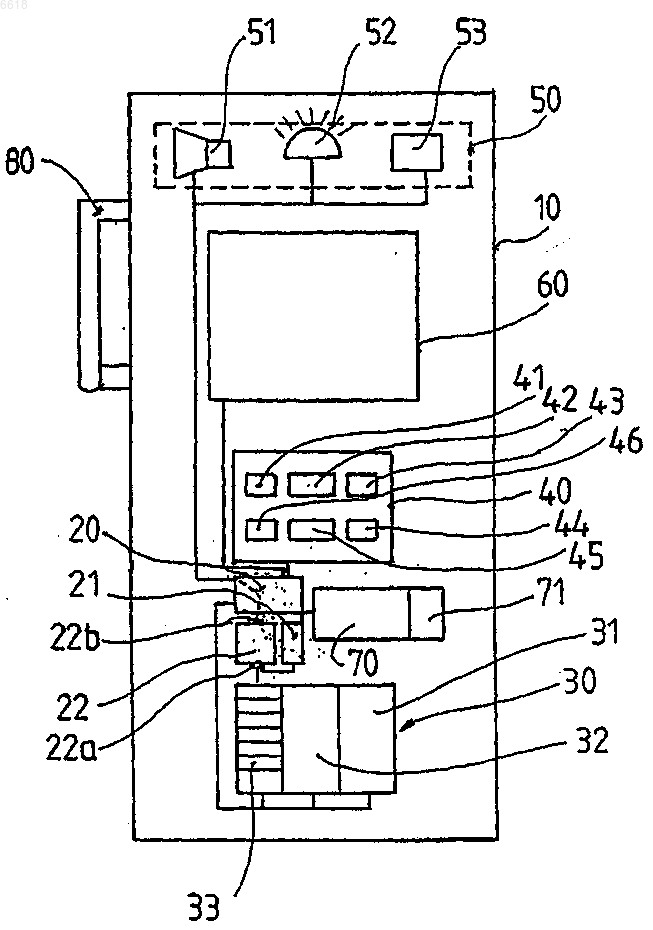

006618 Область техники, к которой относится изобретение Настоящее изобретение относится к сигнальному устройству для упрощения приема лекарственных препаратов, в особенности для предупреждения пользователя об установленном моменте времени приема лекарственных препаратов. Устройство содержит корпус, блок ввода данных, размещенный в корпусе, дисплейный блок и блок памяти, а также связанный с ними управляющий блок и источник питания,при этом блок памяти содержит основной регистр хранения и регистр хранения персональных данных. Предшествующий уровень техники Благодаря развитию фармацевтической, химической и медицинской наук разработаны фармацевтические средства для лечения все возрастающего количества заболеваний или для подавления их симптомов. При этом важно, что в зависимости от количества и механизма действия активного агента лекарственный препарат следует принимать перорально с определенной частотой в предписанном количестве в форме раствора или таблетки, или же в виде инъекции в тело, или другим путем. В случае необходимости приема большого количества лекарств с различными интервалами, к тому же пожилыми людьми, может возникать проблема использования предписанного препарата в соответствующем количестве и в требуемое время. В патенте Венгрии 215227 описано устройство для дозированной выдачи различных лекарств определенному лицу. Сущность решения состоит в том, что количество и виды лекарств согласно конкретному лечебному процессу определяются с помощью идентификатора, присваиваемого данному пациенту. В соответствии с этим идентификатором лекарства с помощью дозатора помещаются в контейнер для хранения, подвергаются проверке и только после этого выдаются конкретному лицу. Преимущество такого решения состоит в том, что в случае большого числа пациентов и множества видов лекарств снижаются риск выдачи неправильного лекарства, а также объем работы и ответственность медицинского персонала, выдающего лекарства. Однако недостаток в данном случае заключается в том, что это решение не может использоваться в случае длительного лечения пациентов, которые страдают хроническими заболеваниями, но имеют свободу передвижения и трудоспособны. Другой недостаток заключается в том, что устройство не пригодно для предупреждения индивидуальных пациентов о необходимости приема различных лекарств в определенное время, для привлечения внимания пациента к тому, что лекарство не принято, а в необходимых случаях - привлечения внимания других лиц из окружения пациента. Известны также контейнеры, содержащие несколько отделений для хранения дозированных количеств различных лекарств, причем в этих контейнерах препараты, предназначенные для приема в различные моменты времени, сгруппированы по времени суток. Однако, подобно упомянутым выше устройствам, они не подают сигнала в случае, если лекарство не принято. Таким образом, эти устройства также не способны предупреждать о том, что пора принять лекарство. Сущность изобретения Задача, на решение которой направлено сигнальное устройство согласно настоящему изобретению,заключается в устранении недостатков известных решений и обеспечении предупреждения человека,проходящего курс лечения, о необходимости приема требуемого лекарственного препарата в предписанное время, и, кроме того, обеспечении в случае необходимости легкий доступ другим лицам, например медицинской сестре или врачу, к данным об активном веществе, подлежащим приему в установленный момент времени. Основная идея изобретения заключается в том, что данную задачу можно решить, если названия лекарственных препаратов и их временную дозировку ввести в единый блок памяти, связанный с электронными элементами, а хранящиеся в этом блоке временные данные сравнивать в режиме непрерывного цикла с сигналом, выдаваемым устройством измерения времени. Благодаря развитию электроники и счетных электронных конструктивных элементов они достигли такой степени снижения размеров, что обеспечили возможность осуществить описанное решение в устройстве, имеющем очень малые габариты. В соответствии с изобретением решение поставленной задачи достигается за счет создания сигнального устройства для упрощения приема лекарственных препаратов, в особенности для предупреждения об установленном моменте времени приема лекарств, содержащего корпус, блок ввода данных,размещенный в корпусе, дисплейный блок и блок памяти, связанный с ними управляющий блок и источник питания. Блок памяти включает в себя основной регистр хранения и регистр хранения персональных данных и дополнительно снабжен регистром хранения временных данных. Управляющий блок снабжен субблоком счетчика и субблоком сравнения и связан с сигнальным субблоком. Вход субблока сравнения соединен с регистром хранения временных данных, а выход субблока сравнения соединен с сигнальным субблоком непосредственно или через управляющий блок. Другая особенность сигнального устройства по изобретению заключается в том, что корпус снабжен крепежным компонентом, который связан с сигнальным субблоком. В одном из предпочтительных примеров выполнения сигнального устройства источник питания соединен с дополнительным аккумулятором. В другом примере осуществления изобретения блок ввода данных содержит компонент выбора функций, компонент прокрутки и компонент подтверждения, причем компонент выбора функций, компонент прокрутки и компонент подтверждения выполнены в виде клавиш. Блок ввода данных дополни-1 006618 тельно может содержать компонент удаления, компонент выборки данных и компонент запуска, причем компонент удаления, компонент выборки данных и компонент запуска выполнены в виде клавиш. В другом примере осуществления сигнального устройства сигнальный субблок содержит звуковой сигнальный компонент, и/или световой сигнальный компонент, и/или механический сигнальный компонент. Сигнальное устройство по изобретению имеет много выгодных особенностей. Наиболее важной из них является простой принцип действия и большое число моментов времени предупреждения, несмотря на малые размеры устройства, а также возможность соотнесения лекарственного препарата с этими моментами времени. Кроме того, устройство обеспечивает возможность записи и хранения в памяти основных данных пользователя, так что в предварительно запрограммированные моменты времени оно не только предупреждает пользователя о необходимости приема лекарства, но указывает название и количество препарата, подлежащего использованию в данный момент. Другое преимущество устройства состоит в том, что настроенный соответствующим образом сигнальный субблок может подавать одновременно несколько сигналов. Это делает их более заметными, так что обеспечивается более эффективная сигнализация для лица, проходящего курс лечения. Еще одно преимущество состоит в том, что благодаря хранению персональных данных человека,указанию заболевания и названия лекарства, используемого в критических ситуациях, а также благодаря современной схеме сигнального устройства оно может использоваться не только для предупреждения, но и как устройство вызова помощи. Эта функция обеспечивается за счет того, что, если предупредительный сигнал не сброшен, при заданных условиях сигнальное устройство автоматически подает общий тревожный сигнал, привлекающий внимание лиц из окружения пациента. Эти лица могут оказать больному помощь на основе инструкций на сигнальном устройстве. Еще одно преимущество состоит в том, что сигнальное устройство по изобретению является простым в изготовлении, эксплуатации и программировании, требует небольшого объема обслуживания и ухода и не нуждается в обучении пользователя и специальных знаниях для обращения с ним. Благодаря компоновке сигнального устройства оно имеет небольшие размеры, что делает удобным его размещение. Устройство можно носить в кармане или на поясе, так что в любой момент оно находится непосредственно рядом с лицом, проходящим курс лечения, предпочтительно на его одежде, что дополнительно повышает эффективность устройства. Перечень фигур Далее будет подробно описан пример осуществления изобретения со ссылками на прилагаемый чертеж по фиг. 1, который изображает блок-схему сигнального устройства. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 показано сигнальное устройство согласно изобретению, наружная поверхность корпуса 10 которого снабжена крепежным компонентом 80, посредством которого корпус 10, следовательно и само сигнальное устройство, может быть укреплен на поясе. В корпусе 10 размещен сигнальный субблок 50, в данном случае содержащий звуковой сигнальный компонент 51, световой сигнальный компонент 52 и механический сигнальный компонент 53. Эти сигнальные компоненты могут срабатывать как независимо друг от друга, так и одновременно, в зависимости от того, как пользователь настроит сигнальный субблок 50. Корпус 10 содержит также дисплейный блок 60, в данном примере выполнения многострочный жидкокристаллический дисплей, а также блок 40 ввода данных, выполненный в виде комплекта клавиш,имеющих различные функции. Части блока 40 ввода данных содержат компонент 41 выбора функций,компонент 42 прокрутки, компонент 43 подтверждения, компонент 44 удаления, компонент 45 выборки данных и компонент 46 запуска. Следует упомянуть, что могут быть предусмотрены другие переключающие элементы на блоке ввода данных с другим принципом работы по сравнению с клавишами, а число этих переключающих элементов, их функции и расположение могут быть отличными от представленного примера выполнения. Однако принципиально, чтобы можно было вводить внешнюю информацию в блок 30 памяти с помощью блока 40 ввода данных через управляющий блок и чтобы введенные данные можно было выводить на дисплей и изменять. Управляющий блок 20 и блок 30 памяти также размещены в корпусе 10. В данном случае блок 30 памяти может быть подразделен на три части: основной регистр 31 хранения, регистр 32 хранения персональных данных и регистр 33 хранения временных данных. Основной регистр 31 хранения предпочтительно является перепрограммируемой памятью (СППЗУ). Он содержит данные, предварительно запрограммированные при изготовлении, такие как буквы различных алфавитов и цифры. Предпочтительно регистр 32 хранения персональных данных и регистр 33 хранения временных данных представляют собой оперативную память (ОЗУ). Регистр 32 хранения персональных данных служит для хранения основных данных пользователя, таких как имя пользователя, его страховой номер, группа крови, названия заболеваний и названия лекарств для лечения в критической ситуации и их количества. Регистр 33 хранения временных данных может использоваться для записи названий лекарственных препаратов, принимаемых пользователем, их дозировки и времени приема, а также может использоваться другим образом. Управляющий блок 20 снабжен программируемым микропроцессором. В его задачи входит координация действия блока 30 памяти, блока 40 ввода данных, сигнального субблока 50 и дисплейного блока 60, а также обеспечение требуемого режима работы. Для этого управляющий блок 20 соединен с ис-2 006618 точником 70 питания, который обеспечивает питание блока 30 памяти, сигнального субблока 50, дисплейного блока 60 и блока 40 ввода данных. В целях повышения надежности и предотвращения потери данных кроме источника 70 питания в корпусе 10 установлен также дополнительный аккумулятор 71,который предпочтительно состоит из двух кадмиевых батареек. Как показано на фиг. 1, управляющий блок 20 включает также субблок 21 счетчика и субблок 22 сравнения. По существу, субблок 21 счетчика представляет собой непрерывно работающие внутренние часы, связанные с входом 22 а субблока 22 сравнения. Регистр 33 хранения временных данных также связан с входом 22 а субблока 22 сравнения. Выход 22b блока 22 сравнения в данном примере связан с сигнальным субблоком 50 через управляющий блок 20. Здесь следует упомянуть, что замок крепежного компонента 80 может быть связан с сигнальным субблоком 50. Преимущество состоит в том, что если кто-то попытается без разрешения снять корпус 10 с пояса, соединенного с крепежным компонентом 80, сигнальный субблок 50 автоматически подаст сигнал о попытке кражи. Во время использования сигнального устройства по изобретению после его первого включения на дисплейном блоке 60 предпочтительно появляются инструкции, запрограммированные при изготовлении. На основе этих инструкций пользователь может ввести собственные данные в регистр 32 хранения персональных данных блока 30 памяти с помощью блока 40 ввода данных. Для этого пользователь выводит на дисплей требуемые буквы ABC с помощью компонента 41 выбора функций, затем с помощью компонента 42 прокрутки способом, который известен сам по себе в других устройствах, выбирает нужную букву или цифру, подтверждает ее с помощью компонента 43 подтверждения и таким же образом вводит следующую букву. После заполнения регистра 32 хранения персональных данных с помощью компонента 41 выбора функций может быть произведен ряд операций. При этом в регистр 33 хранения временных данных блока 30 памяти могут быть введены названия лекарств и других лекарственных препаратов, используемых данным лицом, и, кроме того, моменты времени, когда они должны быть приняты или использованы, и их количества. Для ввода данных используются компоненты блока 40 ввода данных: компонент 41 выбора функций, компонент 42 прокрутки, компонент 43 подтверждения, компонент 44 удаления и, в данном случае, компонент 45 выборки данных. Когда этап программирования завершен, сигнальное устройство готово к работе. При работе сигнального устройства субблок 22 сравнения управляющего блока 20 сравнивает сигнал времени, непрерывно поступающий на его вход 22 а от субблока 21 счетчика, с запрограммированными временными данными, также поступающими на вход 22 а из регистра 33 хранения временных данных. Если сигнал времени, поступающий на вход 22 а субблока 22 сравнения от субблока 21 счетчика, совпадает с временными данными, полученными из регистра 33 хранения временных данных, на выходе 22b субблока 22 сравнения появляется командный сигнал, который вызывает срабатывание сигнального субблока 50 либо непосредственно, либо, как в данном примере выполнения, через управляющий блок 20. Сигнальный субблок 50 предупреждает владельца сигнального устройства с помощью звука, света и вибрации, что пришло время использовать препарат. Кроме включения сигнального субблока 50 управляющий блок 20 выводит на дисплейный блок 60 предварительно запрограммированную запись, соответствующую данному моменту времени, так что пользователь может также видеть, какой препарат он должен принять. Сигналы, подаваемые сигнальным субблоком 50, продолжаются определенное время, затем прекращаются на короткий промежуток времени. В том случае, если никто не нажимает на компонент 43 подтверждения блока 40 ввода данных, сигнальный субблок 50 срабатывает снова. В том случае, когда осуществлено предварительно определенное число повторений, независимо от более ранних установок, сигнальный субблок 50 автоматически включает все три сигнальных компонента: звуковой сигнальный компонент 51,световой сигнальный компонент 52 и механический сигнальный компонент 53, при этом звуковой сигнальный компонент 51 включается на максимальной громкости. Кроме того, на дисплейный блок 60 выводятся данные пользователя, хранящиеся в регистре 32 хранения персональных данных блока 30 памяти. Эта тревожная сигнальная функция сигнального устройства продолжает выполняться до тех пор,пока кто-нибудь не нажмет на компонент 43 подтверждения блока 40 ввода данных или пока не истощатся источник 70 питания и дополнительный аккумулятор 71. В случае использования нового препарата регистр 33 хранения временных данных блока 30 памяти может быть пополнен новыми данными, или же хранящиеся в нем данные могут быть переписаны или исправлены. Эта операция может быть выполнена путем использования компонента 41 выбора функций,компонента 42 прокрутки, компонента 43 подтверждения, компонента 44 удаления, компонента 45 выборки данных и компонента 46 запуска блока 40 ввода данных. Выполняемая работа может отслеживаться на дисплейном блоке 60. Сигнальное устройство по изобретению может эффективно использоваться во всех случаях, когда предпочтительно предупреждать людей, проходящих курс лечения, о необходимости использования препаратов в конкретные моменты времени. Сигнальное устройство эффективно также в тех случаях,когда люди подвергаются непрерывному лечению, а их заболевание может вызывать потери сознания или такие серьезные ситуации, когда они не способны принять спасительное лекарство самостоятельно.-3 006618 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Портативное сигнальное устройство для предупреждения пользователя об установленном моменте времени приема лекарственных препаратов, содержащее корпус (10); блок (40) ввода данных, расположенный в стенке корпуса (10) и содержащий переключающие элементы, в частности клавиши, управляемые пользователем непосредственно с портативного сигнального устройства; многострочный дисплейный блок (60), размещенный в корпусе (10); блок (30) памяти, размещенный в корпусе (10); сигнальный субблок (50), размещенный в корпусе (10); управляющий блок (20), размещенный в корпусе (10) и связанный с блоком (40) ввода данных, дисплейным блоком (60), блоком (30) памяти и сигнальным субблоком (50); и источник (70) питания,размещенный в корпусе (10), причем управляющий блок (20) соединен с субблоком (21) счетчика и субблоком (22) сравнения, а блок (30) памяти включает в себя основной регистр (31) хранения, предварительно запрограммированный при изготовлении инструкциями, буквами и цифрами, регистр (32) хранения персональных данных для хранения персональных данных пользователя и регистр (33) хранения временных данных для хранения данных, относящихся к приему лекарственных препаратов пользователем, при этом регистр (32) хранения персональных данных и регистр (33) хранения временных данных выполнены в виде оперативной памяти; причем переключающие элементы блока (40) ввода данных содержат компонент (41) выбора функций, компонент (42) прокрутки и компонент (43) подтверждения, при этом блок (40) ввода данных выполнен с возможностью программирования регистра (32) хранения персональных данных и регистра (33) хранения временных данных на основе инструкций, букв и цифр, хранящихся в основном регистре (31) хранения и вводимых пользователем посредством переключающих элементов; причем сигнальный субблок (50) включает в себя звуковой сигнальный компонент (51), световой сигнальный компонент (52) и вибрационный сигнальный компонент (53) и выполнен с возможностью настройки на срабатывание звукового сигнального компонента(51), светового сигнального компонента (52) и вибрационного сигнального компонента (53) независимо друг от друга или одновременно; причем сигнальный субблок (50) выдает, а дисплейный блок (60) отображает под управлением управляющего блока (20) при наступлении установленного момента времени приема лекарственных препаратов соответственно предупредительный сигнал в течение заданного периода времени и предварительно запрограммированную запись о подлежащих приему лекарственных препаратах, при этом, в случае отсутствия подтверждения пользователем установленного момента времени приема лекарственных препаратов посредством компонента (43) подтверждения и по прошествии заданного числа повторений предупредительного сигнала, сигнальный субблок (50) одновременно приводит в действие, а дисплейный блок (60) отображает под управлением управляющего блока (20) соответственно звуковой сигнальный компонент (51) на максимальной громкости, световой сигнальный компонент (52) и вибрационный сигнальный компонент(53) в качестве общего тревожного сигнала, и персональные данные пользователя, хранящиеся в регистре (32) хранения персональных данных. 2. Сигнальное устройство по п.1, отличающееся тем, что источник (70) питания соединен с дополнительным аккумулятором (71), размещенным в корпусе (10), предназначенным для питания портативного сигнального устройства в случае истощения источника (70) питания с целью обеспечения предупреждения пользователя. 3. Сигнальное устройство по п.1 или 2, отличающееся тем, что корпус (10) снабжен крепежным компонентом (80), связанным с сигнальным субблоком (50) для предупреждения о несанкционированном снятии портативного сигнального устройства. 4. Сигнальное устройство по любому из пп.1-3, отличающееся тем, что переключающие элементы блока (40) ввода данных дополнительно содержат компонент (44) удаления, компонент (45) выборки данных и компонент (46) запуска.
