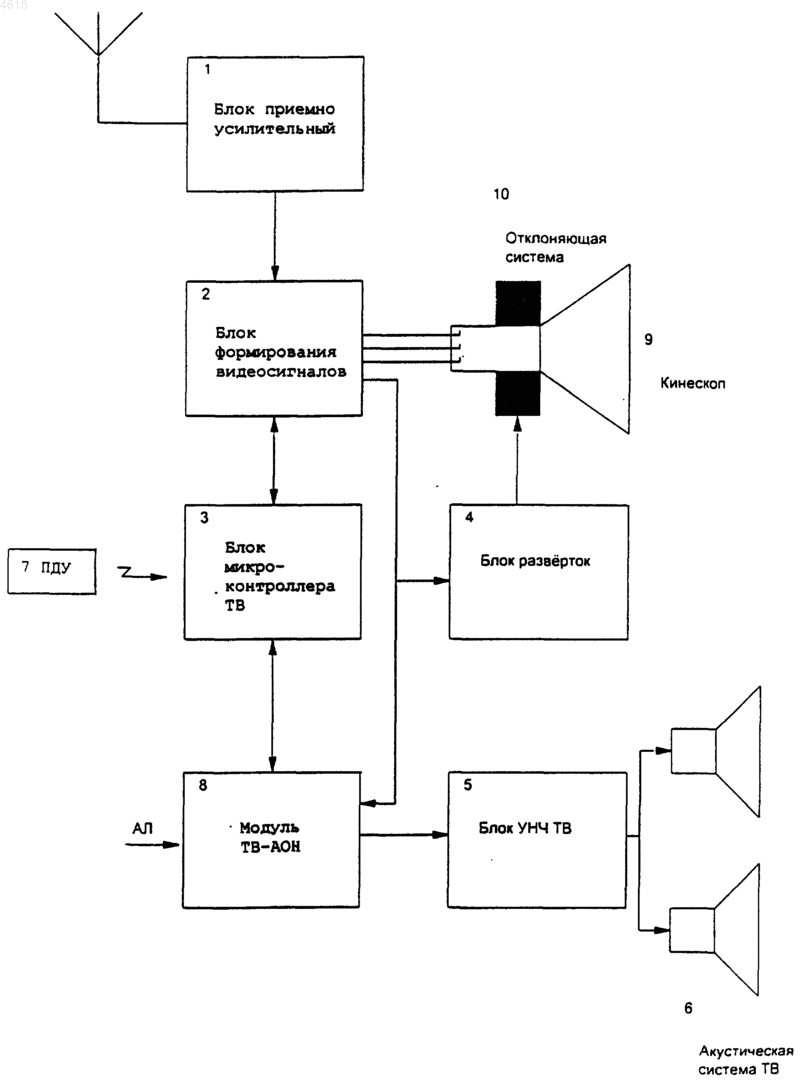

Телевизионный приемник с телефонным модулем

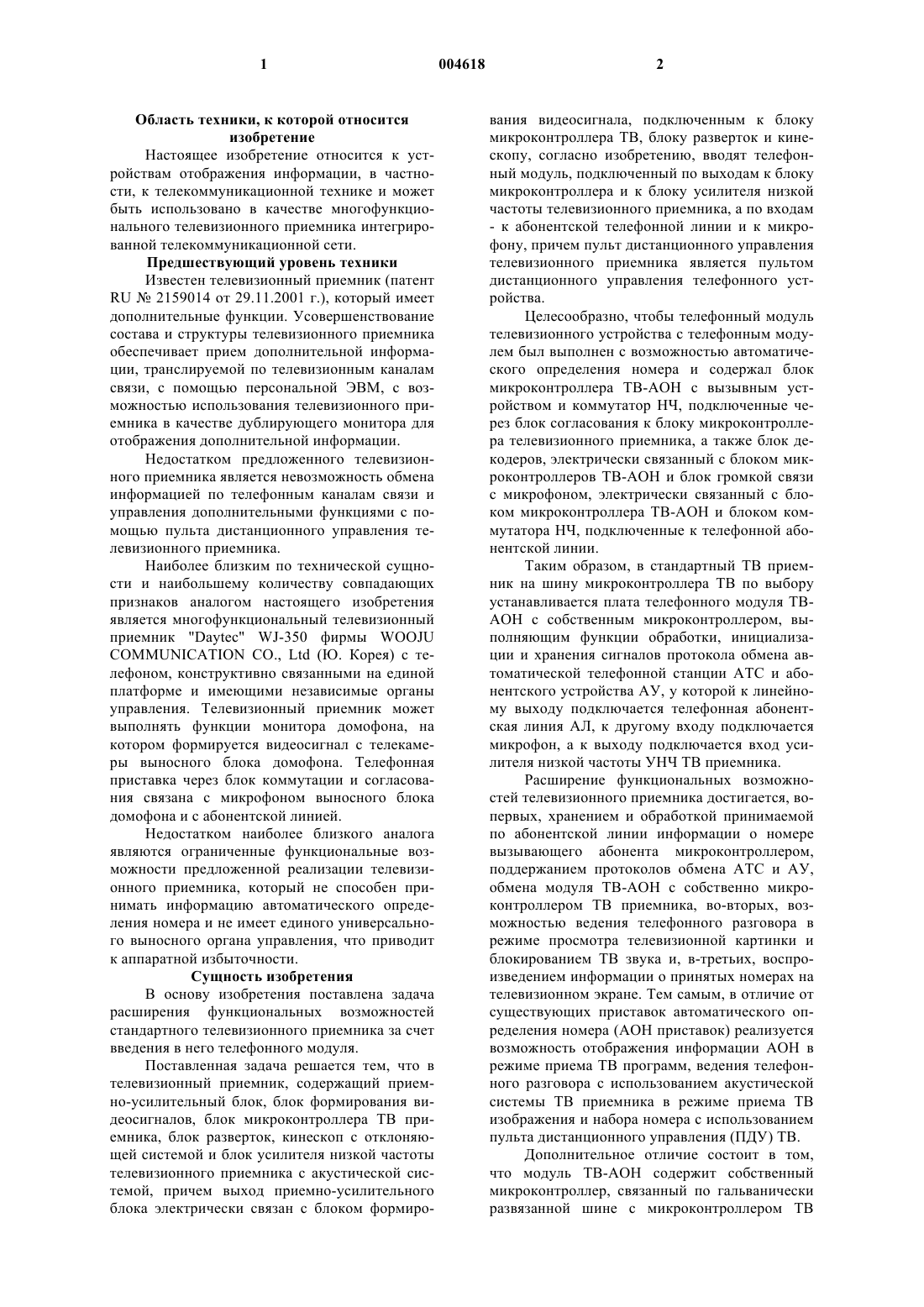

1 Область техники, к которой относится изобретение Настоящее изобретение относится к устройствам отображения информации, в частности, к телекоммуникационной технике и может быть использовано в качестве многофункционального телевизионного приемника интегрированной телекоммуникационной сети. Предшествующий уровень техники Известен телевизионный приемник (патентRU2159014 от 29.11.2001 г.), который имеет дополнительные функции. Усовершенствование состава и структуры телевизионного приемника обеспечивает прием дополнительной информации, транслируемой по телевизионным каналам связи, с помощью персональной ЭВМ, с возможностью использования телевизионного приемника в качестве дублирующего монитора для отображения дополнительной информации. Недостатком предложенного телевизионного приемника является невозможность обмена информацией по телефонным каналам связи и управления дополнительными функциями с помощью пульта дистанционного управления телевизионного приемника. Наиболее близким по технической сущности и наибольшему количеству совпадающих признаков аналогом настоящего изобретения является многофункциональный телевизионный приемник "Daytec" WJ-350 фирмы WOOJUCOMMUNICATION CO., Ltd (Ю. Корея) с телефоном, конструктивно связанными на единой платформе и имеющими независимые органы управления. Телевизионный приемник может выполнять функции монитора домофона, на котором формируется видеосигнал с телекамеры выносного блока домофона. Телефонная приставка через блок коммутации и согласования связана с микрофоном выносного блока домофона и с абонентской линией. Недостатком наиболее близкого аналога являются ограниченные функциональные возможности предложенной реализации телевизионного приемника, который не способен принимать информацию автоматического определения номера и не имеет единого универсального выносного органа управления, что приводит к аппаратной избыточности. Сущность изобретения В основу изобретения поставлена задача расширения функциональных возможностей стандартного телевизионного приемника за счет введения в него телефонного модуля. Поставленная задача решается тем, что в телевизионный приемник, содержащий приемно-усилительный блок, блок формирования видеосигналов, блок микроконтроллера ТВ приемника, блок разверток, кинескоп с отклоняющей системой и блок усилителя низкой частоты телевизионного приемника с акустической системой, причем выход приемно-усилительного блока электрически связан с блоком формиро 004618 2 вания видеосигнала, подключенным к блоку микроконтроллера ТВ, блоку разверток и кинескопу, согласно изобретению, вводят телефонный модуль, подключенный по выходам к блоку микроконтроллера и к блоку усилителя низкой частоты телевизионного приемника, а по входам- к абонентской телефонной линии и к микрофону, причем пульт дистанционного управления телевизионного приемника является пультом дистанционного управления телефонного устройства. Целесообразно, чтобы телефонный модуль телевизионного устройства с телефонным модулем был выполнен с возможностью автоматического определения номера и содержал блок микроконтроллера ТВ-АОН с вызывным устройством и коммутатор НЧ, подключенные через блок согласования к блоку микроконтроллера телевизионного приемника, а также блок декодеров, электрически связанный с блоком микроконтроллеров ТВ-АОН и блок громкой связи с микрофоном, электрически связанный с блоком микроконтроллера ТВ-АОН и блоком коммутатора НЧ, подключенные к телефонной абонентской линии. Таким образом, в стандартный ТВ приемник на шину микроконтроллера ТВ по выбору устанавливается плата телефонного модуля ТВАОН с собственным микроконтроллером, выполняющим функции обработки, инициализации и хранения сигналов протокола обмена автоматической телефонной станции АТС и абонентского устройства АУ, у которой к линейному выходу подключается телефонная абонентская линия АЛ, к другому входу подключается микрофон, а к выходу подключается вход усилителя низкой частоты УНЧ ТВ приемника. Расширение функциональных возможностей телевизионного приемника достигается, вопервых, хранением и обработкой принимаемой по абонентской линии информации о номере вызывающего абонента микроконтроллером,поддержанием протоколов обмена АТС и АУ,обмена модуля ТВ-АОН с собственно микроконтроллером ТВ приемника, во-вторых, возможностью ведения телефонного разговора в режиме просмотра телевизионной картинки и блокированием ТВ звука и, в-третьих, воспроизведением информации о принятых номерах на телевизионном экране. Тем самым, в отличие от существующих приставок автоматического определения номера (АОН приставок) реализуется возможность отображения информации АОН в режиме приема ТВ программ, ведения телефонного разговора с использованием акустической системы ТВ приемника в режиме приема ТВ изображения и набора номера с использованием пульта дистанционного управления (ПДУ) ТВ. Дополнительное отличие состоит в том,что модуль ТВ-АОН содержит собственный микроконтроллер, связанный по гальванически развязанной шине с микроконтроллером ТВ 3 приемника, блок декодеров сигналов протокола обмена АТС и АУ, блок громкой связи и коммутатор НЧ сигнала звуковой частоты, управляемый микроконтроллером ТВ и осуществляющим переключение НЧ сигнала звуковой частоты с АЛ или ТВ канала по входу УНЧ ТВ приемника. Указанное дополнительное отличие позволяет обрабатывать сигналы протокола обмена АТС-АУ и сигналы ТВ с помощью единого протокола микропроцессора ТВ. Это позволяет использовать ТВ-АОН на любом ТВ приемнике по выбору, без специального программного и аппаратного обеспечения телевизионного приемника. Краткий перечень фигур чертежей В дальнейшем изобретение поясняется описанием вариантов его осуществления со ссылками на фигуры сопровождающих чертежей, в числе которых фиг. 1 изображает вариант осуществления заявленного телевизионного приемника; фиг. 2 - вариант осуществления платы телефонного модуля ТВ-АОН. Сведения, подтверждающие возможность осуществления изобретения Заявленный телевизионный приемник,функциональная схема которого изображена на фиг. 1, содержит приемно-усилительный блок(1) (в любом известном исполнении), блок (2) формирования видеосигналов, выполненный любым известным способом в соответствии с используемым телевизионным стандартом, блок(3) микроконтроллера ТВ (в любом известном исполнении), блок (4) кадровой и строчной разверток, блок (5) УНЧ в любом известном исполнении, модуль (8) ТВ-АОН согласно фиг. 2,цветной либо монохромный кинескоп (9) (на чертеже для определенности изображен цветной кинескоп) с отклоняющей системой (10). Выход приемно-усилительного блока (1)(практически может быть несколько выходов) подключен к входу (практически может быть несколько входов) блока (2) формирования видеосигналов, который связан по шине (с любым протоколом обмена, например IС) с блоком (3) микроконтроллера ТВ (в любом стандартном исполнении) и модулем ТВ-АОН (8), при этом выход (один выход в монохромном ТВ приемнике и несколько выходов в цветном ТВ приемнике) блока (2) формирования видеосигнала подключен к кинескопу (9) (катоду или управляющему электроду), а другой выход (практически два выхода: выход строчных импульсов и выход кадровых импульсов) блока (2) формирования видеосигнала подключен к входу (практически к двум входам) блока (4) разверток. Блок (2) формирования видеосигналов также связан по НЧ выходу канала звуковой частоты с модулем (8) ТВ-АОН. Выход модуля ТВ-АОН связан с входом блока (5) УНЧ ТВ с акустической системой ТВ (6) . Выход блока (4) развер 004618 4 ток (практически блок (4) разверток имеет по меньшей мере четыре выхода: два выхода для подключения к строчным отклоняющим катушкам и два выхода для подключения к кадровым отклоняющим катушкам) подключен к отклоняющей системе (10) кинескопа (9). Модуль (8) ТВ-АОН, функциональная схема которого изображена на фиг. 2, содержит блок (11) микроконтроллера ТВ-АОН (в любом стандартном исполнении) с вызывным устройством (12) (пьезоэлектрическим, механическим либо другого типа), блок (13) декодеров, со схемами анализа состояния АЛ и формирователями импульсов и специальных сигналов протокола обмена АТС и АУ, блок (14) громкой связи на дискретных или интегральных компонентах в любом стандартном исполнении с микрофоном(15) любого класса, выполненным с возможностью преобразования акустических колебаний в электрические (для определенности на чертеже изображен электретный микрофон), коммутатор(16) НЧ в стандартном исполнении и стандартный блок (17) согласования. К абонентской линии подключаются блок(13) декодеров, соединенный по выходу (выходам) с входом (входами) блока (11) микроконтроллера ТВ-АОН, который соединен по одному выходу с вызывным устройством (12), по второму выходу(выходам) с блоком (17) согласования, а по третьему выходу с блоком (14) громкой связи; блок (14) громкой связи, соединенный по одному выходу с микрофоном (15), а по второму выходу с входом коммутатора (16) НЧ. Коммутатор (16) НЧ соединен по выходу и по второму входу с блоком (17) согласования. Блок (17) согласования соединен по шине, имеющей любой протокол обмена, например I2 С, с блоком (3) микроконтроллера ТВ, а по второму выходу с блоком (5) УНЧ ТВ. Заявленный телевизионный приемник,функциональная схема которого приведена на фиг. 1, в режиме воспроизведения ТВ программ работает обычным образом, то есть в приемноусилительном блоке (1) обеспечивается прием,усиление, демодуляция сигналов, блок формирования видеосигнала (2) обеспечивает декодирование сигналов и формирование синхроимпульсов. При этом синхроимпульсы с выхода блока (2) формирования сигнала поступают на вход блока(4) разверток, при помощи которого в отклоняющей системе (10) создаются строчные и кадровые магнитные поля, формирующие, в результате, на экране кинескопа (9) стандартный чересстрочный растр. Одновременно видеосигнал, поступающий из приемно-усилительного блока (1) в блок (2) формирования видеосигналов, усиливается до уровня, необходимого для подачи на кинескоп (9),в котором, модулируя по интенсивности три эмитированных катодами электронных луча, обеспечивают воспроизведение на экране кинескопа цветного изображения. В это же время НЧ сигнал звуковой частоты с выхода блока (2) формирования видеосигнала, через модуль (8) ТВ-АОН по 5 ступает на блок (5) УНЧ ТВ и воспроизводится через акустическую систему ТВ (6). Блок (3) микроконтроллера ТВ выполняет функции управления блоками (2) формирования видеосигнала, модулем (8) ТВ-АОН и приемом внешних команд управления с блока (7) ПДУ. В режиме же работы заявленного телевизионного приемника с модулем (8) ТВ-АОН при поступлении входящего телефонного звонка по АЛ модуль (8) ТВ-АОН производит обработку,инициализацию и декодирование сигналов протокола обмена АТС-АУ с формированием вызывного сигнала и выдачей данных о входящем телефонном звонке в блок (3) микроконтроллера ТВ. Обработанная блоком (3) микроконтроллера ТВ информация о входящем телефонном звонке поступает в блок (2) формирования видеосигналов для дальнейшей обработки обычным способом и отображения на экране кинескопа (9). При этом прием ТВ программ осуществляется в обычном режиме. В дежурном режиме работы ТВ приемника информация о входящем звонке сохраняется в памяти блока (11) микроконтроллера ТВ-АОН. Далее, заявленный телевизионный приемник с ТВ-АОН при поступлении входящего телефонного звонка может работать в двух режимах: Отказ от ответа вызывающему абоненту либо по окончании серии звонков (например,10), либо при поступлении с блока (7) ПДУ команды "отбой". В этом случае блок (3) микроконтроллера ТВ по шине управления выдает команду блоку (2) формирования видеосигналов на прекращение отображения информации на экране кинескопа (9) и команды модулю (8) ТВАОН на формирование сигнала "отбой" в АЛ блоком (13) декодеров и записи информации о входящем звонке в память блоком (11) микроконтроллера ТВ-АОН. Ответ вызывающему абоненту при поступлении с блока (7) ПДУ команды "ответ". В этом случае блок (3) микроконтроллера ТВ по шине управления выдает команду модулю (8) ТВ-АОН на включение блока (14) громкой связи с одновременным переключением блоком (18) коммутатора НЧ телевизионного звукового сигнала на телефонный и записи информации о входящем звонке в память блоком (11) микроконтроллера ТВ-АОН по окончании разговора. В режиме исходящего телефонного звонка при поступлении с блока (7) ПДУ команды "ответ" и "набор номера" (в режимах записной книжки экранного меню или набора номера с помощью кнопок ПДУ) блок (3) микроконтроллера ТВ по шине управления выдает команду блоку (8) ТВ-АОН на включение блока (14) громкой связи. Одновременно блок (16) коммутатора НЧ переключает телевизионный звуковой сигнал на телефонный с формированием блоком (13) декодеров сигналов протокола об 004618 6 мена АТС-АУ. Отказ от набора реализуется при поступлении с блока (7) ПДУ команды "отбой". В этом случае блок (3) микроконтроллера ТВ по шине управления выдает команду блоку (2) формирования видеосигналов на прекращение отображения информации о набранном номере на экране кинескопа (9) и команды модулю (8) ТВ-АОН на формирование сигнала "отбой" в АЛ блоком (13) декодеров. Модуль (8) ТВ-АОН, функциональная схема которого приведена на фиг. 2, работает следующим образом. Поступающие с АЛ на входы блока декодеров сигналы протокола обмена АТС-АУ обрабатываются и анализируются, в соответствии с программой, блоком (11) микроконтроллера ТВ-АОН. Далее модуль ТВАОН работает по заданному программой алгоритму в зависимости от поступающих с блока(3) микропроцессора ТВ команд. При поступлении вызывного сигнала с АЛ на вход блока (13) декодеров блок (11) микроконтроллера ТВ-АОН выдает команды управления на формирование блоком (13) декодеров сигналов протокола обмена АТС-АУ, необходимых для приема информации о номере входящего звонка, посылаемой аппаратурой АОНАТС, принимаемых этим же блоком. По окончании приема информации о номере входящего звонка блок (11) микроконтроллера ТВ-АОН выдает команды управления на блок (17) согласования для формирования сигналов протокола обмена данными с блоком (3) микроконтроллера ТВ и на блок (12) вызывного устройства. При поступлении с блока (3) микроконтроллера ТВ через блок (17) согласования команды управления "ответ", блок (11) микроконтроллера ТВ-АОН выдает команды управления на включение блока (14) громкой связи и переключение сигналов НЧ звуковой частоты ТВ на НЧ звуковой частоты телефонного модуля (8) ТВ-АОН и на отключение блока (12) вызывного устройства. При поступлении с блока (3) микроконтроллера ТВ через блок (17) согласования команды управления "отбой", или по окончании серии звонков (например, 10) блок (11) микроконтроллера ТВ-АОН выдает команды управления на отключение блока (12) вызывного устройства, на формирование блоком (13) декодеров сигналов протокола обмена АТС-АУ с сохранением данных о входящем номере в памяти. При поступлении с блока (3) микроконтроллера ТВ через блок (17) согласования команды управления "набор номера" блок (11) микроконтроллера ТВ-АОН выдает команды управления на формирование блоком (13) декодеров сигналов протокола обмена АТС-АУ,включение блока (14) громкоговорящей связи и переключение сигналов НЧ звуковой частоты ТВ на НЧ звуковой частоты телефонного модуля. В дежурном режиме работы ТВ приемника при поступлении вызывного сигнала на вход блока (13) декодеров блок (11) микроконтроллера ТВ-АОН выдает команды управления на формирование блоком (13) декодеров сигналов протокола обмена АТС-АУ для приема информации о номере входящего звонка, посылаемой аппаратурой АОН-АТС, принимаемой этим же блоком, с сохранением данных о входящем номере в памяти. Таким образом, заявленный телевизионный приемник, помимо приема программ телевещания, способен принимать и передавать информацию по АЛ в режиме АОН вызывающего абонента, набора номера с использованием стандартного ПДУ ТВ и ведения разговора с любым абонентом телефонной сети связи с использованием стандартной акустической системы ТВ приемника для его воспроизведения. Кроме того, он может быть использован в качестве дополнительной "записной книжки" входящих и исходящих номеров подключенного параллельно телефонного аппарата. Тем самым расширяются функциональные возможности любого АУ телефонной сети АТС. Наконец, в силу изложенного, при использовании заявленного телевизионного приемника в качестве компонента интегрированной телекоммуникационной сети, он позволяет уменьшить ее аппаратную избыточность. 8 блок, блок формирования видеосигналов, блок микроконтроллера ТВ, блок разверток, кинескоп с отклоняющей системой и блок УНЧ ТВ с акустической системой, причем выход приемноусилительного блока электрически связан с блоком формирования видеосигнала, подключенным к блоку микроконтроллера ТВ, блоку разверток и кинескопу, отличающийся тем, что в него введен телефонный модуль, подключенный по выходам к блоку микроконтроллера и к блоку усилителя низкой частоты телевизионного приемника, а по входам - к абонентской телефонной линии и к микрофону, причем пульт дистанционного управления телевизионного приемника является пультом дистанционного управления телефонного модуля. 2. Телевизионный приемник с телефонным модулем по п.1, отличающийся тем, что телефонный модуль выполнен с возможностью автоматического определения номера и содержит блок микроконтроллера ТВ-АОН с вызывным устройством и коммутатор НЧ, подключенные через блок согласования к блоку микроконтроллера телевизионного приемника, а также блок декодеров, электрически связанный с блоком микроконтроллера ТВ-АОН и блок громкой связи с микрофоном, электрически связанный с блоком микроконтроллера ТВ-АОН и блоком коммутатора НЧ, подключенные к телефонной абонентской линии.
