Переносной прибор для определения оптимального времени зачатия

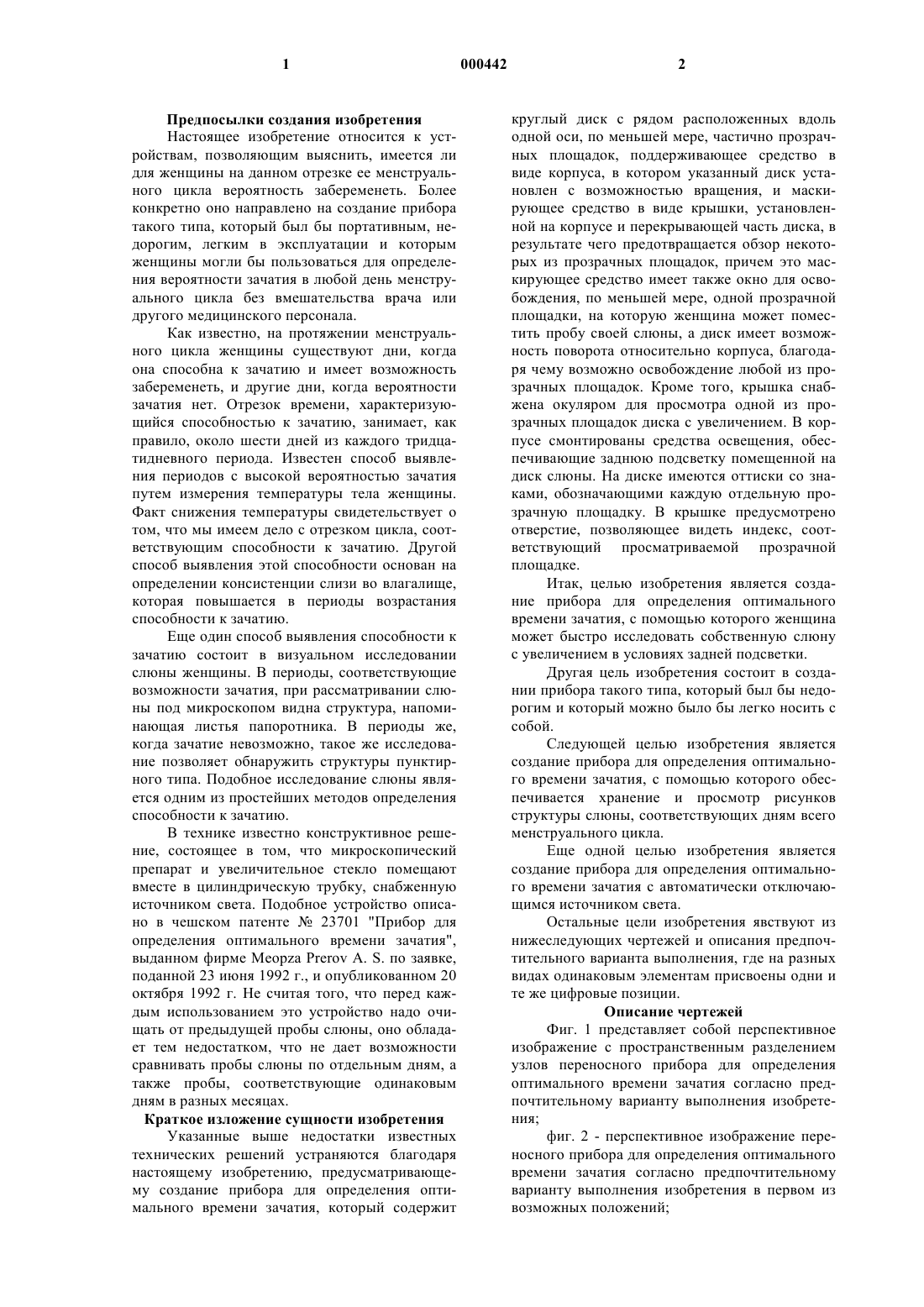

1 Предпосылки создания изобретения Настоящее изобретение относится к устройствам, позволяющим выяснить, имеется ли для женщины на данном отрезке ее менструального цикла вероятность забеременеть. Более конкретно оно направлено на создание прибора такого типа, который был бы портативным, недорогим, легким в эксплуатации и которым женщины могли бы пользоваться для определения вероятности зачатия в любой день менструального цикла без вмешательства врача или другого медицинского персонала. Как известно, на протяжении менструального цикла женщины существуют дни, когда она способна к зачатию и имеет возможность забеременеть, и другие дни, когда вероятности зачатия нет. Отрезок времени, характеризующийся способностью к зачатию, занимает, как правило, около шести дней из каждого тридцатидневного периода. Известен способ выявления периодов с высокой вероятностью зачатия путем измерения температуры тела женщины. Факт снижения температуры свидетельствует о том, что мы имеем дело с отрезком цикла, соответствующим способности к зачатию. Другой способ выявления этой способности основан на определении консистенции слизи во влагалище,которая повышается в периоды возрастания способности к зачатию. Еще один способ выявления способности к зачатию состоит в визуальном исследовании слюны женщины. В периоды, соответствующие возможности зачатия, при рассматривании слюны под микроскопом видна структура, напоминающая листья папоротника. В периоды же,когда зачатие невозможно, такое же исследование позволяет обнаружить структуры пунктирного типа. Подобное исследование слюны является одним из простейших методов определения способности к зачатию. В технике известно конструктивное решение, состоящее в том, что микроскопический препарат и увеличительное стекло помещают вместе в цилиндрическую трубку, снабженную источником света. Подобное устройство описано в чешском патенте 23701 "Прибор для определения оптимального времени зачатия",выданном фирме Meopza Prerov A. S. по заявке,поданной 23 июня 1992 г., и опубликованном 20 октября 1992 г. Не считая того, что перед каждым использованием это устройство надо очищать от предыдущей пробы слюны, оно обладает тем недостатком, что не дает возможности сравнивать пробы слюны по отдельным дням, а также пробы, соответствующие одинаковым дням в разных месяцах. Краткое изложение сущности изобретения Указанные выше недостатки известных технических решений устраняются благодаря настоящему изобретению, предусматривающему создание прибора для определения оптимального времени зачатия, который содержит 2 круглый диск с рядом расположенных вдоль одной оси, по меньшей мере, частично прозрачных площадок, поддерживающее средство в виде корпуса, в котором указанный диск установлен с возможностью вращения, и маскирующее средство в виде крышки, установленной на корпусе и перекрывающей часть диска, в результате чего предотвращается обзор некоторых из прозрачных площадок, причем это маскирующее средство имеет также окно для освобождения, по меньшей мере, одной прозрачной площадки, на которую женщина может поместить пробу своей слюны, а диск имеет возможность поворота относительно корпуса, благодаря чему возможно освобождение любой из прозрачных площадок. Кроме того, крышка снабжена окуляром для просмотра одной из прозрачных площадок диска с увеличением. В корпусе смонтированы средства освещения, обеспечивающие заднюю подсветку помещенной на диск слюны. На диске имеются оттиски со знаками, обозначающими каждую отдельную прозрачную площадку. В крышке предусмотрено отверстие, позволяющее видеть индекс, соответствующий просматриваемой прозрачной площадке. Итак, целью изобретения является создание прибора для определения оптимального времени зачатия, с помощью которого женщина может быстро исследовать собственную слюну с увеличением в условиях задней подсветки. Другая цель изобретения состоит в создании прибора такого типа, который был бы недорогим и который можно было бы легко носить с собой. Следующей целью изобретения является создание прибора для определения оптимального времени зачатия, с помощью которого обеспечивается хранение и просмотр рисунков структуры слюны, соответствующих дням всего менструального цикла. Еще одной целью изобретения является создание прибора для определения оптимального времени зачатия с автоматически отключающимся источником света. Остальные цели изобретения явствуют из нижеследующих чертежей и описания предпочтительного варианта выполнения, где на разных видах одинаковым элементам присвоены одни и те же цифровые позиции. Описание чертежей Фиг. 1 представляет собой перспективное изображение с пространственным разделением узлов переносного прибора для определения оптимального времени зачатия согласно предпочтительному варианту выполнения изобретения; фиг. 2 - перспективное изображение переносного прибора для определения оптимального времени зачатия согласно предпочтительному варианту выполнения изобретения в первом из возможных положений; 3 фиг. 3 - перспективное изображение переносного прибора для определения оптимального времени зачатия согласно предпочтительному варианту выполнения изобретения во втором из возможных положений; фиг. 4 - вид сверху переносного прибора для определения оптимального времени зачатия согласно предпочтительному варианту выполнения изобретения с разрезом по линии 4-4 на фиг. 2; фиг. 5 - вид сверху переносного прибора для определения оптимального времени зачатия согласно предпочтительному варианту выполнения изобретения с разрезом по линии 5-5 на фиг. 3. Описание предпочтительного варианта выполнения На фиг. 1 показан прибор 1 для определения оптимального времени зачатия, имеющий нижний, как правило, цилиндрический корпус 3 с днищем 5 и цилиндрической стенкой 11. Стенка 11 проходит вверх от днища 5 и имеет вогнутость 15, образующую вырез в периферийной окружной линии корпуса 3, который на всем остальном протяжении имеет круглую форму. Верхняя часть стенки 11 выполнена ступенчатой с образованием направленного внутрь уступа 17, от которого вверх отходит цилиндрическая кромка 7, наружная окружность которой оказывается вровень с наружной окружностью стенки 11. На уступ 17 положен круглый диск 19,имеющий расположенную по окружности дорожку 21, вдоль которой на небольших расстояниях друг от друга размещены круглые прозрачные площадки 23. Диск 19 может быть выполнен из пластмассы или стекла. Если диск 19 сделан из прозрачного материала, то прозрачные площадки 23 можно четко выделить, начертив вокруг каждого из них специальные окаймляющие линии, как это и показано на чертежах. В случае же, когда диск выполнен из светонепроницаемого материала, прозрачные площадки 23 могут быть получены путем выполнения в диске отверстий с установкой в каждом из них прозрачного предметного стекла. Каждая из круглых площадок 23 прозрачного диска 19 служит своего рода предметным стеклом, на который помещается слюна пациента в данный конкретный день. Возле каждой круглой прозрачной площадки имеется знак в виде числа, соответствующего дню цикла, в течение которого проводится исследование слюны с целью определения вероятности зачатия. В средней части диска 19 выполнена информационная зона 25, служащая для регистрации фамилии пациента и даты, соответствующей, например, первому дню цикла,записываемого на диск 19. Целесообразно выполнить на диске 19 тридцать круглых прозрачных площадок 23 с тем, чтобы охватить таким 4 образом длительность наиболее типичных менструальных циклов. На диске 19 отпечатаны знаки в виде чисел, расположенных по внутреннему кругу концентрично по отношению к дорожке 21, на которой располагаются прозрачные площадки 21. Каждый знак или число расположен на одной радиальной оси с соответствующей круглой прозрачной площадкой 23, при этом для иллюстрации их соответствия между этими знаками и круглыми прозрачными площадками 23 прочерчены радиальные линии. Наружный диаметр диска 19 выполнен чуть меньшим, чем внутренний диаметр кромки 7 корпуса 3, но большим, чем внутренний диаметр стенки 11. При укладке диска 19 поверх уступа 17 этот диск получает возможность свободного поворота вокруг собственного центра,тогда как его прямолинейное перемещение предотвращается благодаря кромке 7. Если обратиться теперь к фиг. 2 и 3, то можно видеть, что при вращении диска 19 круглые прозрачные площадки 23 оказываются в пределах радиуса стенки 11, за исключением зоны выреза 9, где диск 19 заходит за имеющуюся в стенке 11 вогнутость 15, в результате чего при необходимости обеспечивается доступ к какой-либо из круглых прозрачных площадок 23, на которую надо поместить пробу слюны или исследовать эту пробу. Как более четко показано на фиг. 4 и 5,внутри корпуса 3 смонтировано осветительное устройство 31 в виде светоизлучающего диода(СИД) 33, снабженного батарейным отсеком 35,в который помещены два обычных кнопочных элемента. СИД 33 соединен проводником через резистор 37 с одним из контактов переключателя 39 с нормально разомкнутыми контактами,приводимого в действие рычажным кулачком 41. В момент приведения в действие переключателя 39 (см. фиг. 5) напряжение от батарей поступает на СИД 33, вызывая его свечение. На корпусе 3 с возможностью снятия установлена крышка 4, служащая своего рода маской, заслоняющей большую часть верхней поверхности диска 19, обеспечивая в то же время доступ или обзор пробы и соответствующего ей знака применительно к конкретно выбранному дню. Крышка 4 имеет цилиндрическую стенку 6, внутренний диаметр которой равен или незначительно превышает наружный диаметр стенки 11 корпуса, в результате чего крышку 4 можно устанавливать на корпусе 3 с возможностью снятия и удерживать на месте благодаря трению между ее стенкой 6 и наружной стенкой 11 корпуса. Целесообразно, чтобы крышка 4 и корпус 3 были изготовлены из достаточно жесткого пластического материала, обладающего некоторой упругостью, с тем, чтобы облегчить установку крышки 4 на корпусе 3 и снятие ее с корпуса с увеличением силы трения между ними. 5 В целом крышка 4 имеет круглое сечение,но в ней напротив выреза 9, имеющегося в стенке 11 корпуса, выполнен соответствующий вырез 8, так что при совмещении обоих этих вырезов образуется окно 10, через которое проходит дорожка 21 при вращении диска 19 вокруг своего центра, благодаря чему обеспечивается доступ к любой круглой прозрачной площадке диска 19 с тем, чтобы на нее можно было поместить пробу слюны (см. фиг. 2 и 3). На верхней поверхности крышки 4, рядом с вырезом 8, выполнена круглая прорезь, в которую вставлена втулка 43 с резьбовым отверстием. Предусмотрен окуляр 45, имеющий фокусирующий тубус с резьбой на его наружной круглой поверхности и лупу 51 на верхнем конце, обжатом кольцом 47. Фокусирующий тубус окуляра 45 ввинчивается в отверстие, выполненное во втулке 43. По наружной окружности кольца 47 окуляра 45 сформированы осевые пазы 49, облегчающие захват кольца 47 с целью поворота окуляра при фокусировке увеличенного изображения слюны на прозрачной площадке 23 диска 19, совмещенной с окуляром 45, которая подсвечивается обратным светом в момент приведения в действие рычажного кулачка 41 переключателя 39. На верхней поверхности крышки 4 рядом с вырезом 8 и окуляром 45 выполнена продолговатая щель 53, расположенная на одной оси со знаками, напечатанными на диске 19, благодаря чему число, соответствующее каждой круглой прозрачной площадке 23 на диске 19, становится видным в момент занятия им положения для размещения пробы слюны в окне 10 или на одной оси с окуляром 45, что дает возможность исследования пробы. В процессе пользования прибором женщина, желающая выяснить, имеет ли она шанс забеременеть на данном отрезке менструального цикла, вращает диск 19 до тех пор, пока прозрачная площадка 23 диска с номером, соответствующим данному дню, не установится в окне 10. Затем она наносит небольшое количество слюны на видимую поверхность прозрачной площадки 23 и ждет в течение одной-пяти минут, пока слюна высохнет. После этого она поворачивает диск до совмещения прозрачной площадки 23, соответствующей данному дню, с окуляром 45. В этот момент можно привести в действие переключатель 39, обеспечивающий освещение пробы на прозрачной площадке 23. Прибор необходимо держать в это время так,чтобы лупа 51 была придвинута к глазам. Наводку окуляра 45 на резкость осуществляют вращением кольца 47 до тех пор, пока не будет получен четкий рисунок структуры слюны. Если он напоминает листья папоротника, то женщина может сделать для себя вывод, что она в состоянии забеременеть. Если же видна точечная структура, то можно считать, что на данный момент вероятности зачатия нет. Эту же 6 процедуру следует повторять ежедневно в течение всего менструального цикла. По окончании каждого цикла диск 19 можно заменить другим,для чего надо снять крышку 4 с корпуса 3, просто приподняв ее над корпусом. Можно записать на диске 19 данные с указанием фамилии пользователя и месяца для целей последующего использования. Что касается самих рисунков структуры слюны, то они хорошо известны специалистам в данной области и не являются составной частью изобретения, которое направлено на создание такого прибора для определения вероятности зачатия по структуре слюны, которым женщине было бы удобно пользоваться ежедневно в течение каждого менструального цикла. Следует понимать, что выше приведено описание лишь предпочтительного варианта выполнения, в который можно вносить любые изменения и дополнения при условии сохранения сущности и объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Прибор для определения оптимального времени зачатия, содержащий:- круглый диск, имеющий верхнюю часть,днище и ряд, по меньшей мере, частично прозрачных площадок, расположенных вдоль него на одной оси;- поддерживающее средство, на котором указанный диск установлен с возможностью вращения;- маскирующее средство, установленное неподвижно относительно указанного поддерживающего средства и перекрывающее часть указанного диска, в результате чего предотвращается обзор некоторых из указанных прозрачных площадок, причем указанное маскирующее средство имеет также отверстие, через которое видна, по меньшей мере, одна из указанных прозрачных площадок, так что женщина может поместить на нее свою слюну, а указанный диск имеет возможность поворота относительно указанного маскирующего средства, благодаря чему возможно освобождение любой из указанных прозрачных площадок. 2. Прибор для определения оптимального времени зачатия по п.1, в котором указанное поддерживающее средство включает корпус,причем указанный диск установлен в нем с возможностью извлечения и поворота, а указанное маскирующее средство включает крышку, установленную с возможностью снятия на указанном корпусе, в результате чего указанная крышка частично перекрывает указанный диск при установке указанной крышки на указанном корпусе, а указанный диск может быть вынут из указанного корпуса, когда с него снята указанная крышка. 3. Прибор для определения оптимального времени зачатия по п.2, в котором указанный корпус имеет проходящий по его окружности уступ, служащий опорной поверхностью для наружной окружности днища указанного диска. 4. Прибор для определения оптимального времени зачатия по п.2, в котором в указанной крышке по ее наружной окружности выполнен вырез, образующий указанное отверстие. 5. Прибор для определения оптимального времени зачатия по п.1, в котором указанное маскирующее средство имеет отверстие для обеспечения обзора одной из указанных прозрачных площадок. 6. Прибор для определения оптимального времени зачатия по п.5, содержащий дополнительно окуляр, установленный над указанным отверстием маскирующего средства, для полу 8 чения увеличенного изображения одной из указанных прозрачных площадок. 7. Прибор для определения оптимального времени зачатия по п.5, содержащий дополнительно осветительное средство, установленное на указанном поддерживающем средстве по одной оси с указанным отверстием маскирующего средства, для освещения слюны на указанном диске. 8. Прибор для определения оптимального времени зачатия по п.5, в котором на указанном диске выполнены оттиски со знаками, обозначающими каждую из указанных прозрачных площадок, а в указанном маскирующем средстве выполнено отверстие, позволяющее видеть знак, соответствующий просматриваемой прозрачной площадке.
