Секция кабельного лотка

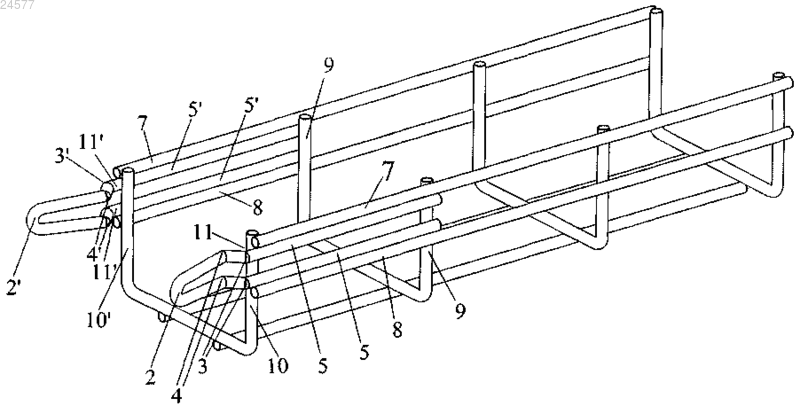

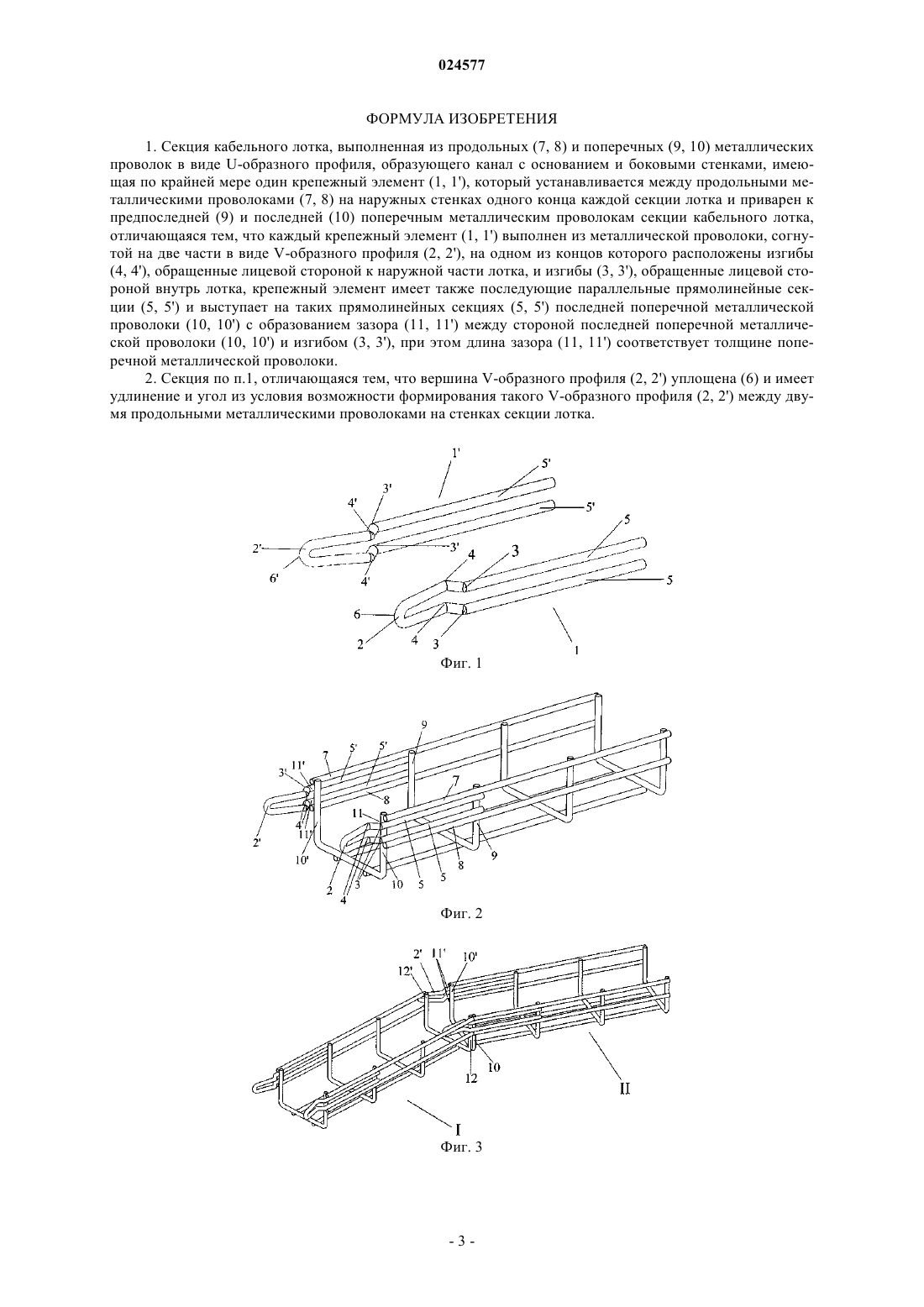

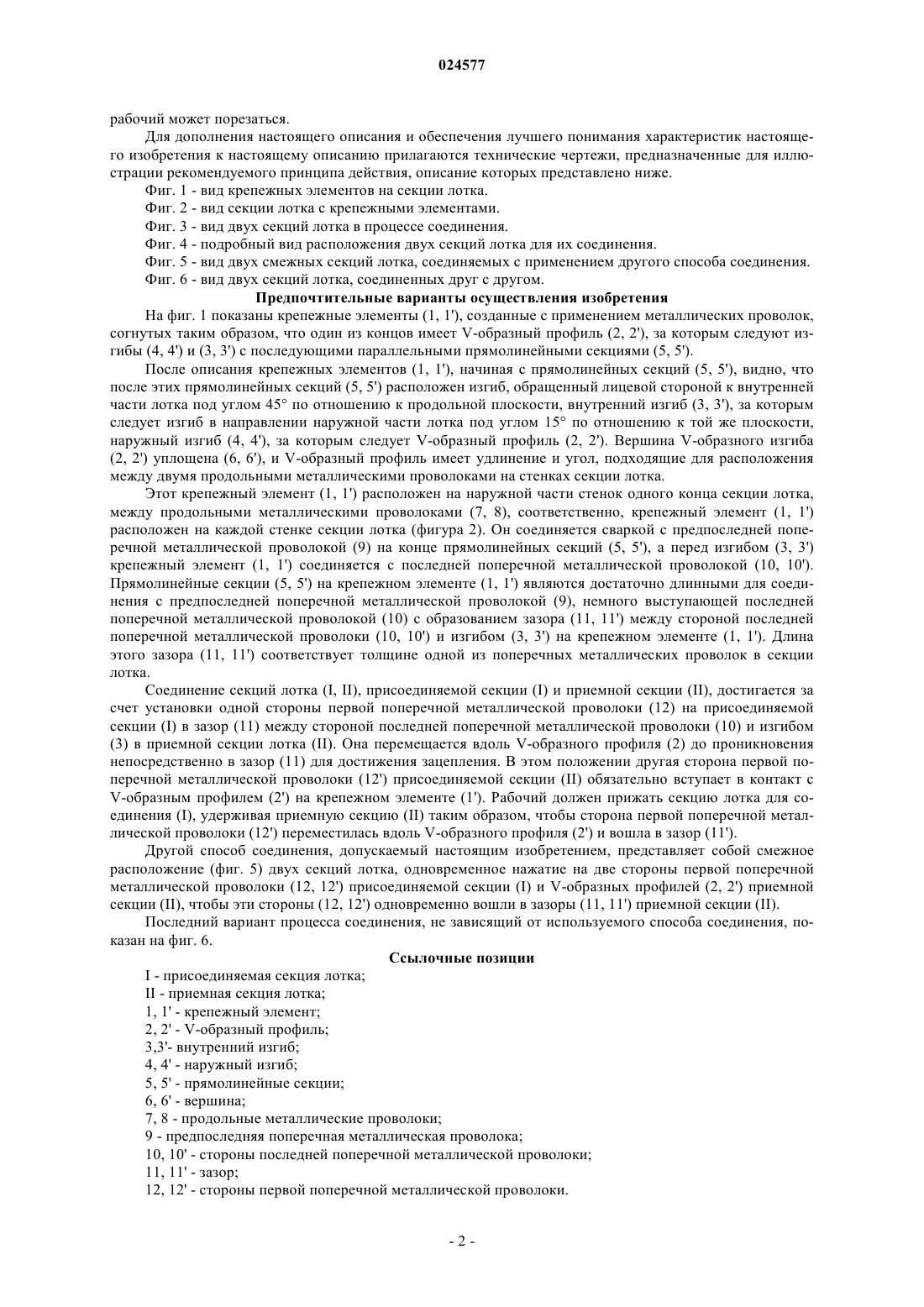

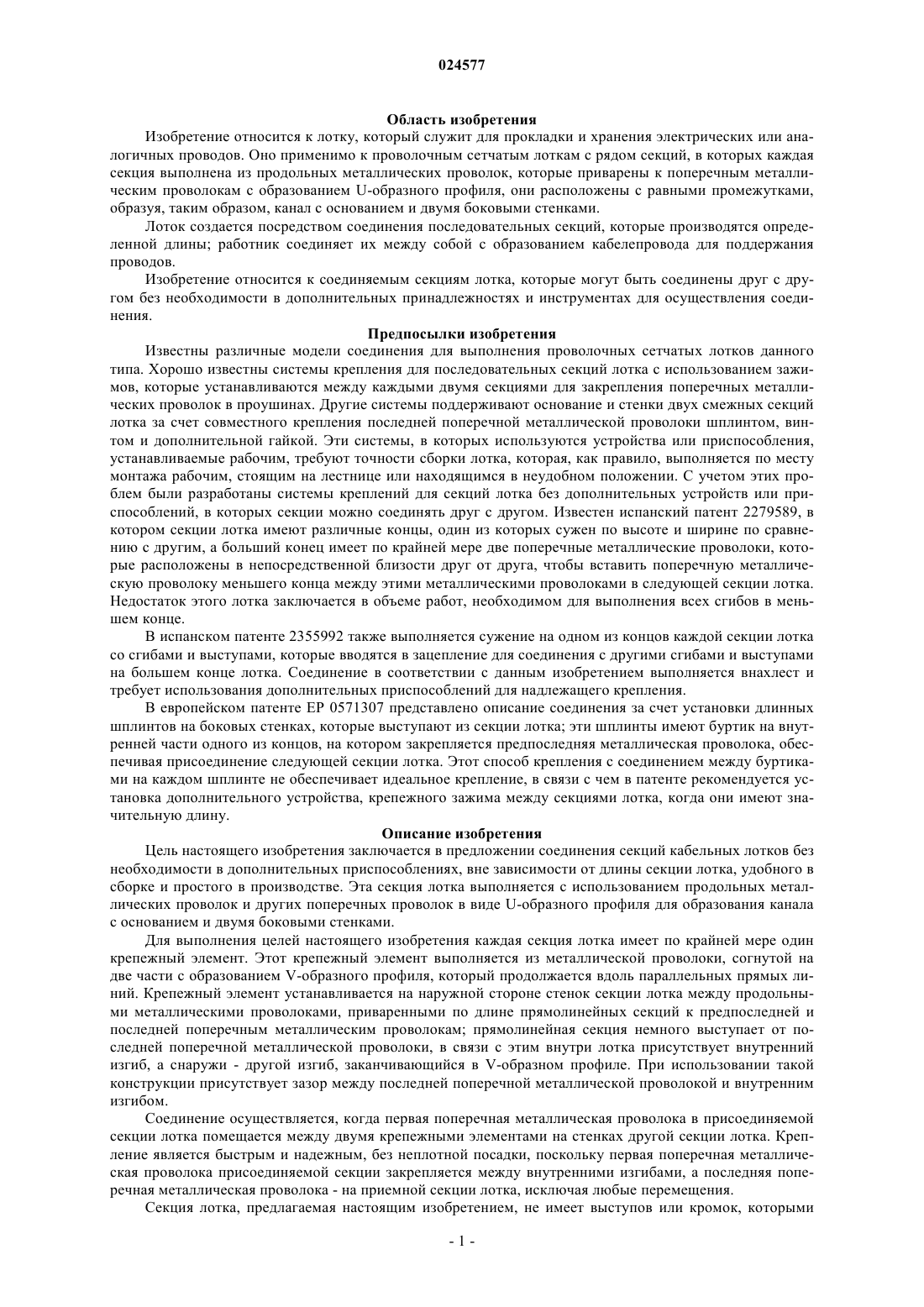

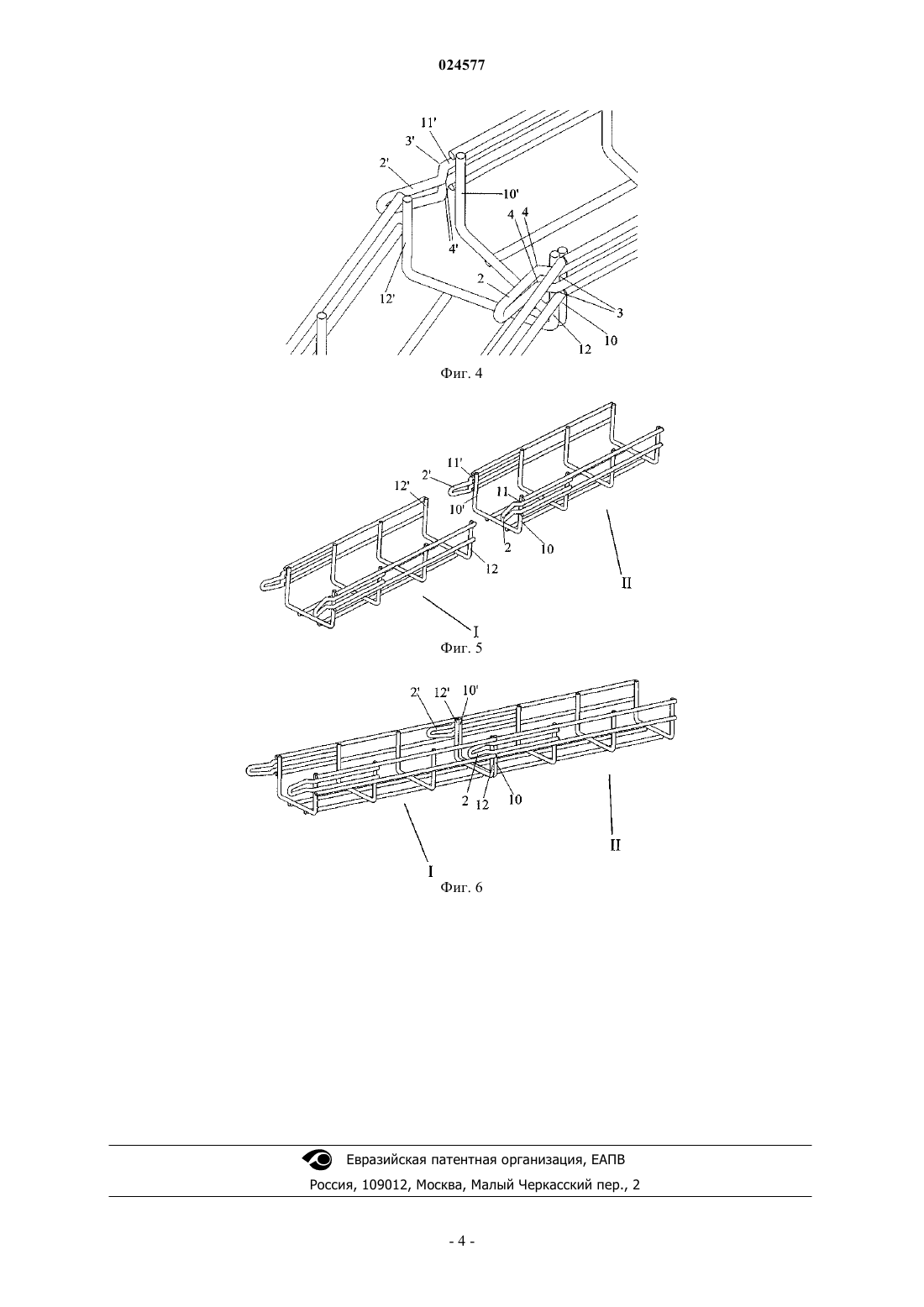

Секция кабельного лотка, которая может быть соединена без необходимости в дополнительных принадлежностях и обеспечивает соединение крепежных элементов (1, 1'), расположенных на одном конце стенок секции лотка; эти крепежные элементы представляют собой металлические проволоки, изогнутые в форме V-образного профиля (2, 2'), за которыми следуют прямолинейные секции (5, 5'), установленные между продольными металлическими проволоками (7, 8), с изгибами между прямолинейными секциям (5, 5') и V-образным профилем, один из которых обращен лицевой стороной к внутренней части лотка (3, 3'), а другой - к наружной части (4, 4'); они соединяются путем перемещения сторон первой поперечной металлической проволоки (12, 12') в соединяемой секции лотка (I) вдоль V-образных профилей (2, 2') до зацепления между внутренними изгибами (3, 3') и сторонами последней поперечной металлической проволоки (10, 10') приемной секции лотка (II). Вальдес Колина Хусто Мануэль (ES) Дементьев В.Н., Клюкин В.А.,Угрюмов В.М., Лыу Т.Н., Глухарва А.О., Гизатуллина Е.М., Карпенко О.Ю., Строкова О.В. (RU) Область изобретения Изобретение относится к лотку, который служит для прокладки и хранения электрических или аналогичных проводов. Оно применимо к проволочным сетчатым лоткам с рядом секций, в которых каждая секция выполнена из продольных металлических проволок, которые приварены к поперечным металлическим проволокам с образованием U-образного профиля, они расположены с равными промежутками,образуя, таким образом, канал с основанием и двумя боковыми стенками. Лоток создается посредством соединения последовательных секций, которые производятся определенной длины; работник соединяет их между собой с образованием кабелепровода для поддержания проводов. Изобретение относится к соединяемым секциям лотка, которые могут быть соединены друг с другом без необходимости в дополнительных принадлежностях и инструментах для осуществления соединения. Предпосылки изобретения Известны различные модели соединения для выполнения проволочных сетчатых лотков данного типа. Хорошо известны системы крепления для последовательных секций лотка с использованием зажимов, которые устанавливаются между каждыми двумя секциями для закрепления поперечных металлических проволок в проушинах. Другие системы поддерживают основание и стенки двух смежных секций лотка за счет совместного крепления последней поперечной металлической проволоки шплинтом, винтом и дополнительной гайкой. Эти системы, в которых используются устройства или приспособления,устанавливаемые рабочим, требуют точности сборки лотка, которая, как правило, выполняется по месту монтажа рабочим, стоящим на лестнице или находящимся в неудобном положении. С учетом этих проблем были разработаны системы креплений для секций лотка без дополнительных устройств или приспособлений, в которых секции можно соединять друг с другом. Известен испанский патент 2279589, в котором секции лотка имеют различные концы, один из которых сужен по высоте и ширине по сравнению с другим, а больший конец имеет по крайней мере две поперечные металлические проволоки, которые расположены в непосредственной близости друг от друга, чтобы вставить поперечную металлическую проволоку меньшего конца между этими металлическими проволоками в следующей секции лотка. Недостаток этого лотка заключается в объеме работ, необходимом для выполнения всех сгибов в меньшем конце. В испанском патенте 2355992 также выполняется сужение на одном из концов каждой секции лотка со сгибами и выступами, которые вводятся в зацепление для соединения с другими сгибами и выступами на большем конце лотка. Соединение в соответствии с данным изобретением выполняется внахлест и требует использования дополнительных приспособлений для надлежащего крепления. В европейском патенте ЕР 0571307 представлено описание соединения за счет установки длинных шплинтов на боковых стенках, которые выступают из секции лотка; эти шплинты имеют буртик на внутренней части одного из концов, на котором закрепляется предпоследняя металлическая проволока, обеспечивая присоединение следующей секции лотка. Этот способ крепления с соединением между буртиками на каждом шплинте не обеспечивает идеальное крепление, в связи с чем в патенте рекомендуется установка дополнительного устройства, крепежного зажима между секциями лотка, когда они имеют значительную длину. Описание изобретения Цель настоящего изобретения заключается в предложении соединения секций кабельных лотков без необходимости в дополнительных приспособлениях, вне зависимости от длины секции лотка, удобного в сборке и простого в производстве. Эта секция лотка выполняется с использованием продольных металлических проволок и других поперечных проволок в виде U-образного профиля для образования канала с основанием и двумя боковыми стенками. Для выполнения целей настоящего изобретения каждая секция лотка имеет по крайней мере один крепежный элемент. Этот крепежный элемент выполняется из металлической проволоки, согнутой на две части с образованием V-образного профиля, который продолжается вдоль параллельных прямых линий. Крепежный элемент устанавливается на наружной стороне стенок секции лотка между продольными металлическими проволоками, приваренными по длине прямолинейных секций к предпоследней и последней поперечным металлическим проволокам; прямолинейная секция немного выступает от последней поперечной металлической проволоки, в связи с этим внутри лотка присутствует внутренний изгиб, а снаружи - другой изгиб, заканчивающийся в V-образном профиле. При использовании такой конструкции присутствует зазор между последней поперечной металлической проволокой и внутренним изгибом. Соединение осуществляется, когда первая поперечная металлическая проволока в присоединяемой секции лотка помещается между двумя крепежными элементами на стенках другой секции лотка. Крепление является быстрым и надежным, без неплотной посадки, поскольку первая поперечная металлическая проволока присоединяемой секции закрепляется между внутренними изгибами, а последняя поперечная металлическая проволока - на приемной секции лотка, исключая любые перемещения. Секция лотка, предлагаемая настоящим изобретением, не имеет выступов или кромок, которыми рабочий может порезаться. Для дополнения настоящего описания и обеспечения лучшего понимания характеристик настоящего изобретения к настоящему описанию прилагаются технические чертежи, предназначенные для иллюстрации рекомендуемого принципа действия, описание которых представлено ниже. Фиг. 1 - вид крепежных элементов на секции лотка. Фиг. 2 - вид секции лотка с крепежными элементами. Фиг. 3 - вид двух секций лотка в процессе соединения. Фиг. 4 - подробный вид расположения двух секций лотка для их соединения. Фиг. 5 - вид двух смежных секций лотка, соединяемых с применением другого способа соединения. Фиг. 6 - вид двух секций лотка, соединенных друг с другом. Предпочтительные варианты осуществления изобретения На фиг. 1 показаны крепежные элементы (1, 1'), созданные с применением металлических проволок,согнутых таким образом, что один из концов имеет V-образный профиль (2, 2'), за которым следуют изгибы (4, 4') и (3, 3') с последующими параллельными прямолинейными секциями (5, 5'). После описания крепежных элементов (1, 1'), начиная с прямолинейных секций (5, 5'), видно, что после этих прямолинейных секций (5, 5') расположен изгиб, обращенный лицевой стороной к внутренней части лотка под углом 45 по отношению к продольной плоскости, внутренний изгиб (3, 3'), за которым следует изгиб в направлении наружной части лотка под углом 15 по отношению к той же плоскости,наружный изгиб (4, 4'), за которым следует V-образный профиль (2, 2'). Вершина V-образного изгиба(2, 2') уплощена (6, 6'), и V-образный профиль имеет удлинение и угол, подходящие для расположения между двумя продольными металлическими проволоками на стенках секции лотка. Этот крепежный элемент (1, 1') расположен на наружной части стенок одного конца секции лотка,между продольными металлическими проволоками (7, 8), соответственно, крепежный элемент (1, 1') расположен на каждой стенке секции лотка (фигура 2). Он соединяется сваркой с предпоследней поперечной металлической проволокой (9) на конце прямолинейных секций (5, 5'), а перед изгибом (3, 3') крепежный элемент (1, 1') соединяется с последней поперечной металлической проволокой (10, 10'). Прямолинейные секции (5, 5') на крепежном элементе (1, 1') являются достаточно длинными для соединения с предпоследней поперечной металлической проволокой (9), немного выступающей последней поперечной металлической проволокой (10) с образованием зазора (11, 11') между стороной последней поперечной металлической проволоки (10, 10') и изгибом (3, 3') на крепежном элементе (1, 1'). Длина этого зазора (11, 11') соответствует толщине одной из поперечных металлических проволок в секции лотка. Соединение секций лотка (I, II), присоединяемой секции (I) и приемной секции (II), достигается за счет установки одной стороны первой поперечной металлической проволоки (12) на присоединяемой секции (I) в зазор (11) между стороной последней поперечной металлической проволоки (10) и изгибом(3) в приемной секции лотка (II). Она перемещается вдоль V-образного профиля (2) до проникновения непосредственно в зазор (11) для достижения зацепления. В этом положении другая сторона первой поперечной металлической проволоки (12') присоединяемой секции (II) обязательно вступает в контакт сV-образным профилем (2') на крепежном элементе (1'). Рабочий должен прижать секцию лотка для соединения (I), удерживая приемную секцию (II) таким образом, чтобы сторона первой поперечной металлической проволоки (12') переместилась вдоль V-образного профиля (2') и вошла в зазор (11'). Другой способ соединения, допускаемый настоящим изобретением, представляет собой смежное расположение (фиг. 5) двух секций лотка, одновременное нажатие на две стороны первой поперечной металлической проволоки (12, 12') присоединяемой секции (I) и V-образных профилей (2, 2') приемной секции (II), чтобы эти стороны (12, 12') одновременно вошли в зазоры (11, 11') приемной секции (II). Последний вариант процесса соединения, не зависящий от используемого способа соединения, показан на фиг. 6. Ссылочные позицииII - приемная секция лотка; 1, 1' - крепежный элемент; 2, 2' - V-образный профиль; 3,3'- внутренний изгиб; 4, 4' - наружный изгиб; 5, 5' - прямолинейные секции; 6, 6' - вершина; 7, 8 - продольные металлические проволоки; 9 - предпоследняя поперечная металлическая проволока; 10, 10' - стороны последней поперечной металлической проволоки; 11, 11' - зазор; 12, 12' - стороны первой поперечной металлической проволоки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Секция кабельного лотка, выполненная из продольных (7, 8) и поперечных (9, 10) металлических проволок в виде U-образного профиля, образующего канал с основанием и боковыми стенками, имеющая по крайней мере один крепежный элемент (1, 1'), который устанавливается между продольными металлическими проволоками (7, 8) на наружных стенках одного конца каждой секции лотка и приварен к предпоследней (9) и последней (10) поперечным металлическим проволокам секции кабельного лотка,отличающаяся тем, что каждый крепежный элемент (1, 1') выполнен из металлической проволоки, согнутой на две части в виде V-образного профиля (2, 2'), на одном из концов которого расположены изгибы(4, 4'), обращенные лицевой стороной к наружной части лотка, и изгибы (3, 3'), обращенные лицевой стороной внутрь лотка, крепежный элемент имеет также последующие параллельные прямолинейные секции (5, 5') и выступает на таких прямолинейных секциях (5, 5') последней поперечной металлической проволоки (10, 10') с образованием зазора (11, 11') между стороной последней поперечной металлической проволоки (10, 10') и изгибом (3, 3'), при этом длина зазора (11, 11') соответствует толщине поперечной металлической проволоки. 2. Секция по п.1, отличающаяся тем, что вершина V-образного профиля (2, 2') уплощена (6) и имеет удлинение и угол из условия возможности формирования такого V-образного профиля (2, 2') между двумя продольными металлическими проволоками на стенках секции лотка.
