Крышка упаковки для жидкости с воздушным каналом

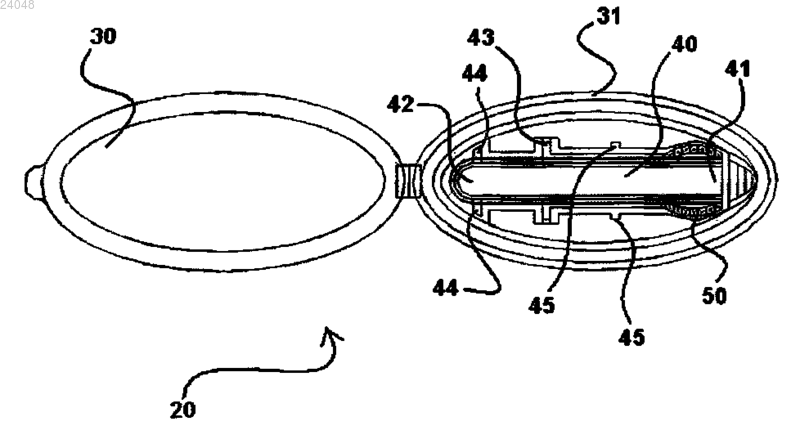

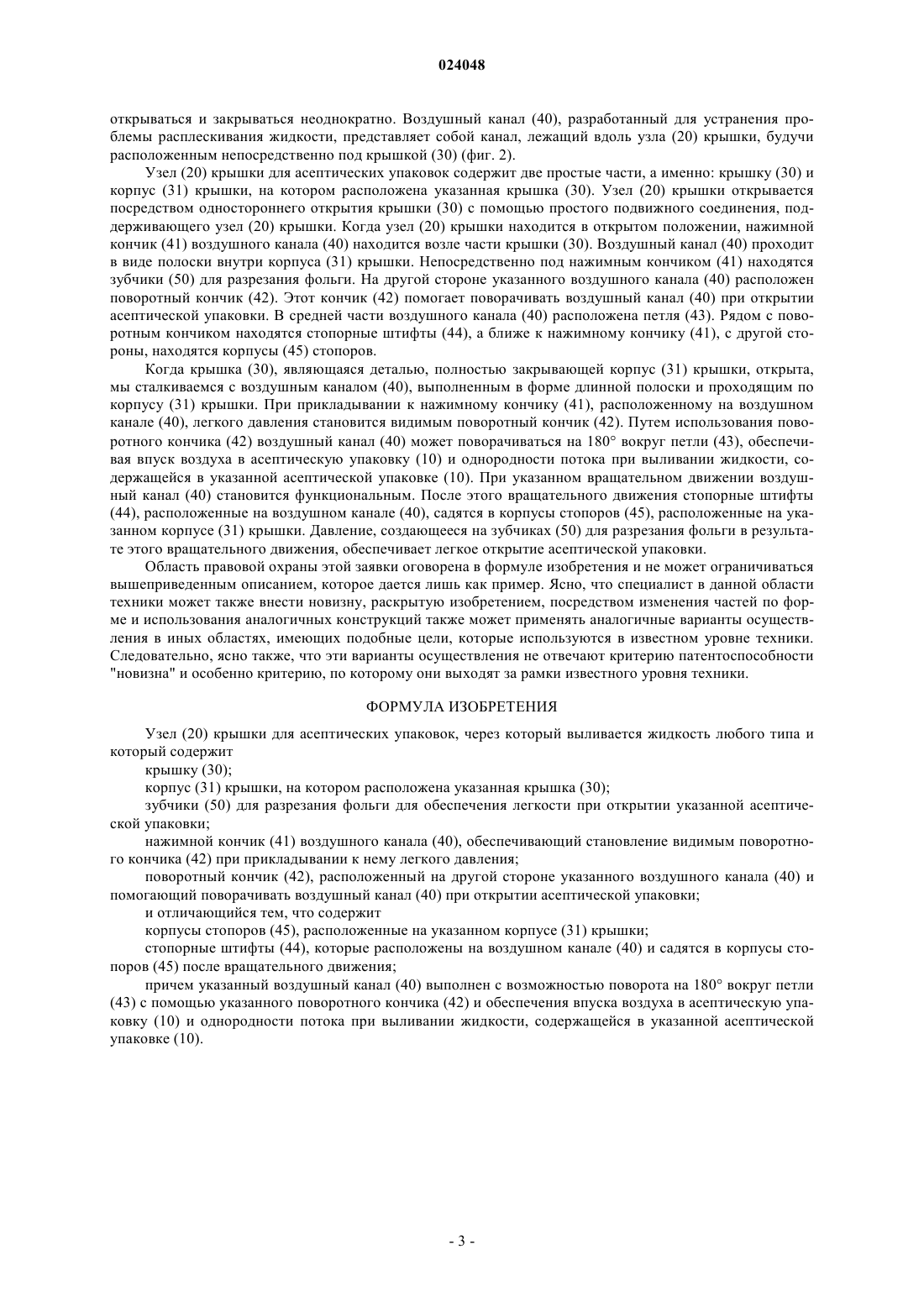

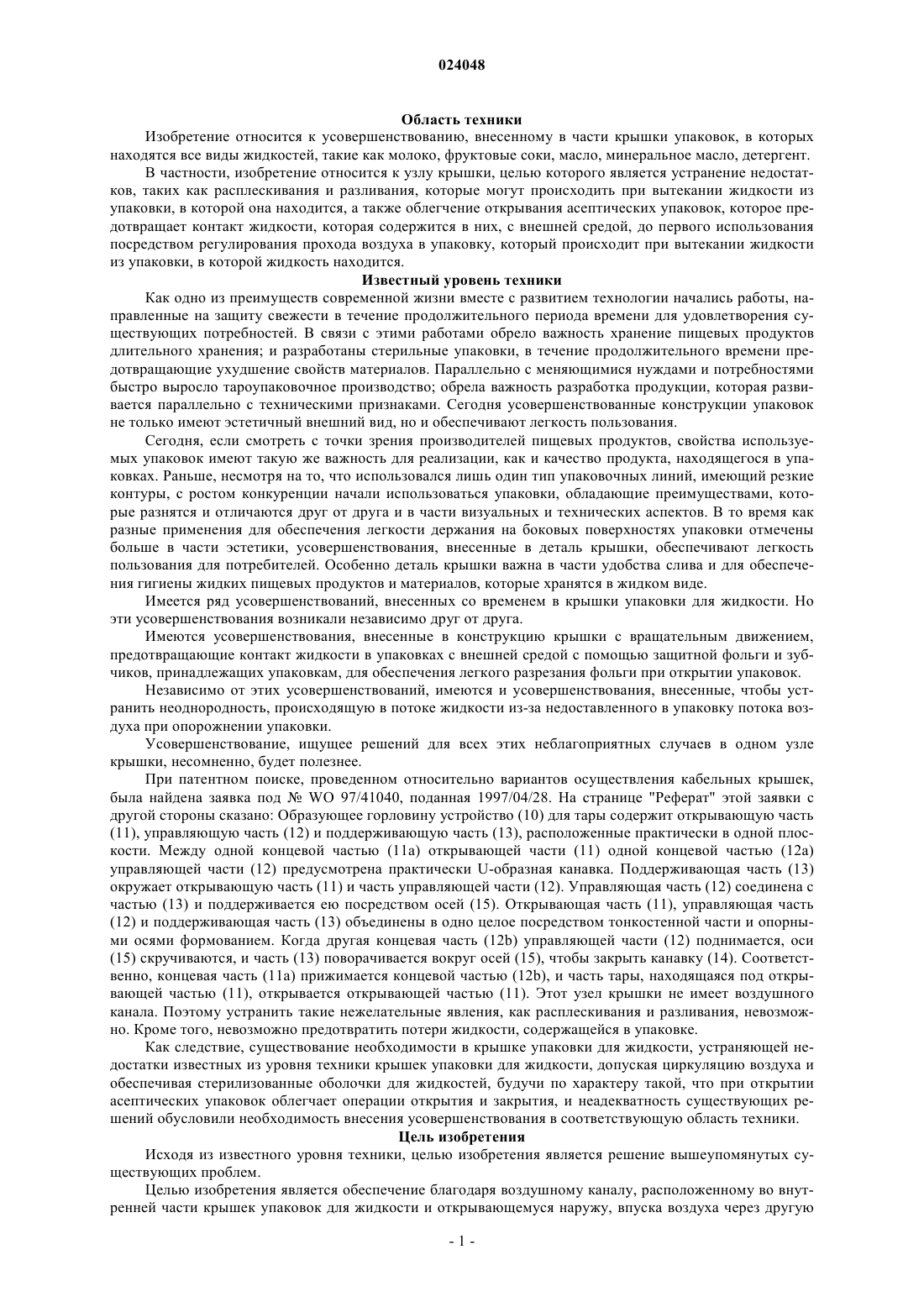

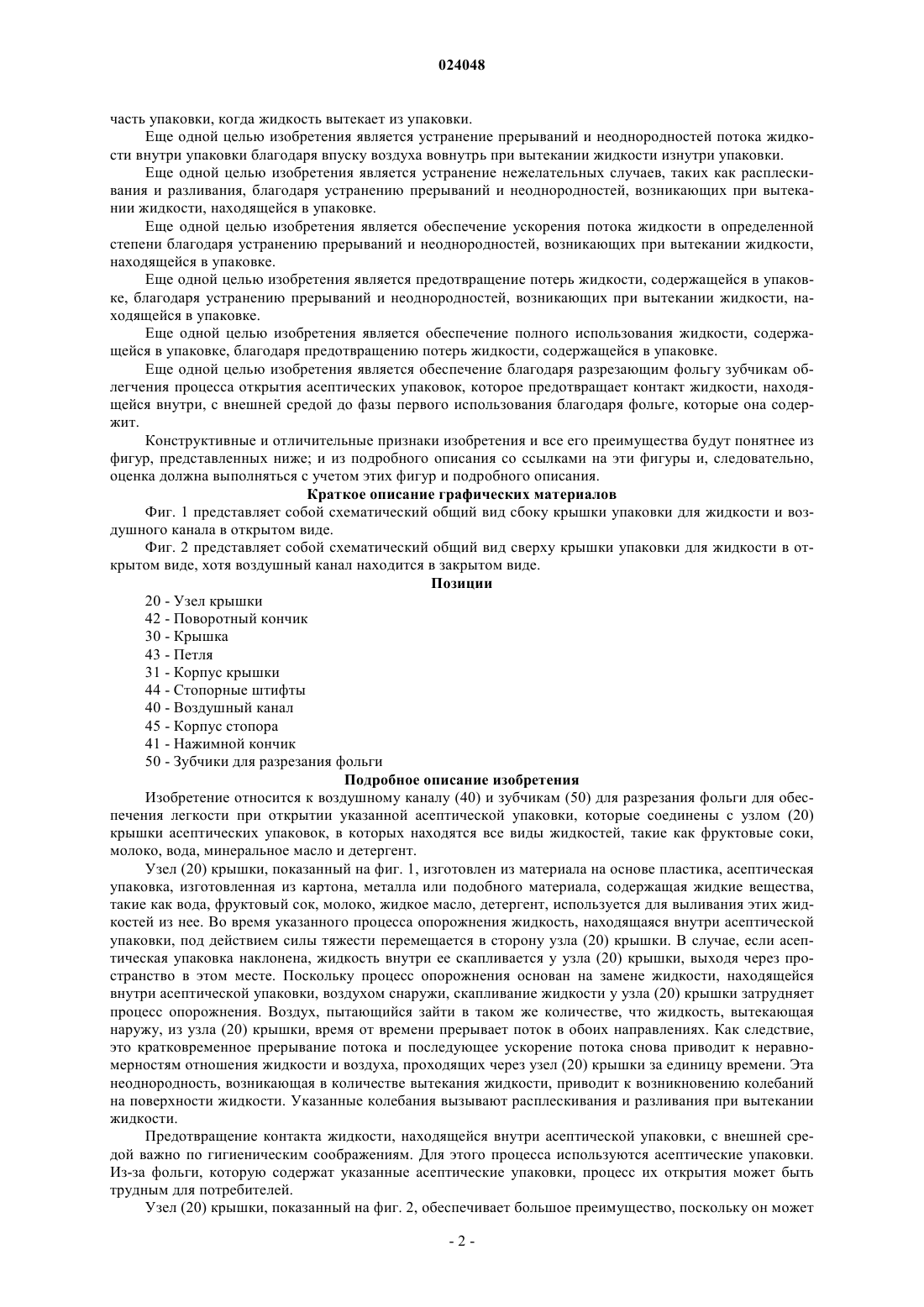

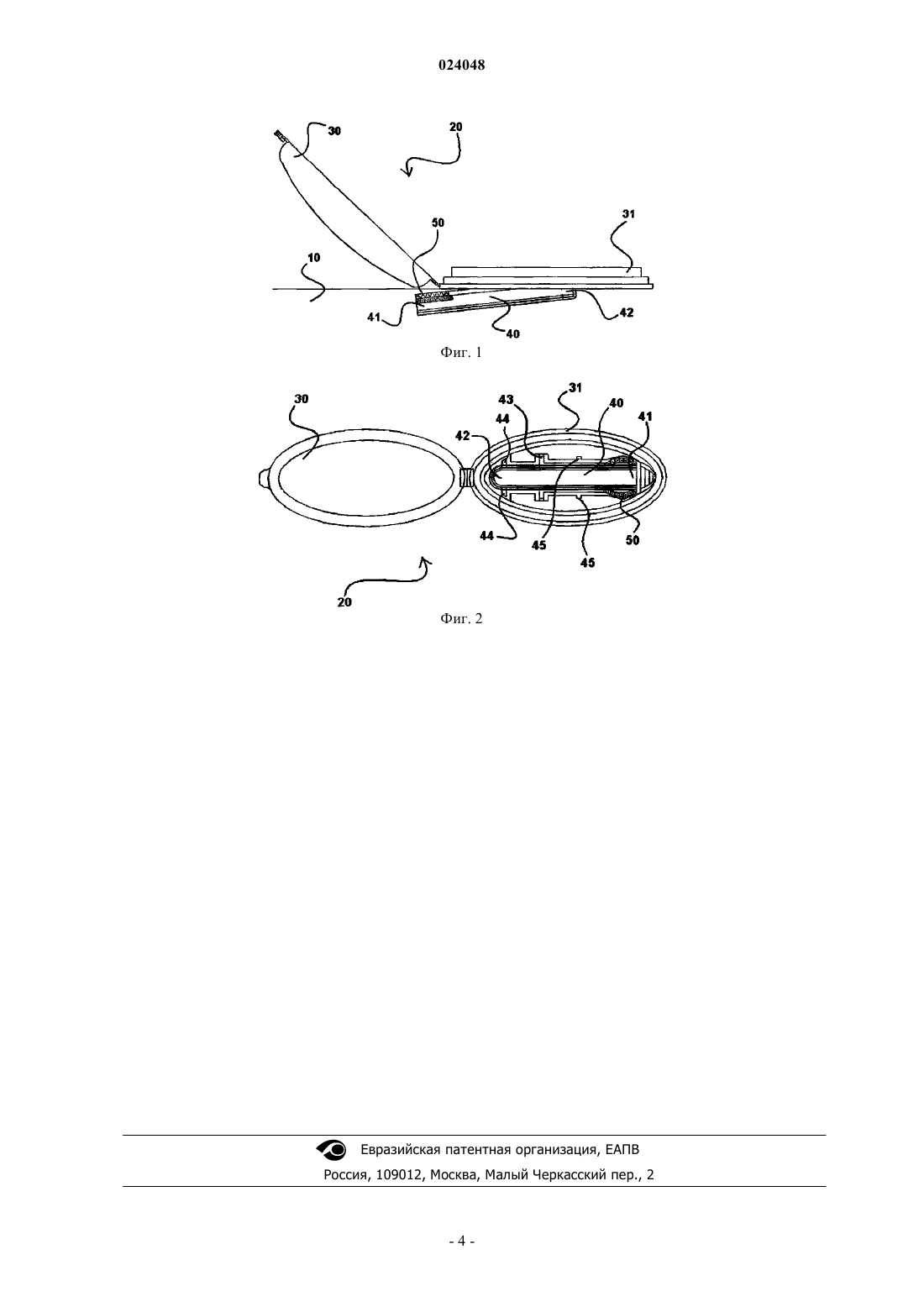

КРЫШКА УПАКОВКИ ДЛЯ ЖИДКОСТИ С ВОЗДУШНЫМ КАНАЛОМ Узел крышки для асептических упаковок, через который выливается жидкость любого типа и который содержит крышку, корпус крышки, на котором расположена указанная крышка, зубчики для разрезания фольги для обеспечения легкости при открытии указанной асептической упаковки,нажимной кончик воздушного канала, обеспечивающий становление видимым поворотного кончика при прикладывании к нему легкого давления, поворотный кончик, расположенный на другой стороне указанного воздушного канала и помогающий поворачивать воздушный канал при открытии асептической упаковки. Данный узел также содержит корпусы стопоров, расположенные на указанном корпусе крышки, стопорные штифты, которые расположены на воздушном канале и садятся в корпусы стопоров после вращательного движения. При этом указанный воздушный канал выполнен с возможностью поворота на 180 вокруг петли с помощью указанного поворотного кончика и обеспечения впуска воздуха в асептическую упаковку и однородности потока при выливании жидкости, содержащейся в указанной асептической упаковке. Область техники Изобретение относится к усовершенствованию, внесенному в части крышки упаковок, в которых находятся все виды жидкостей, такие как молоко, фруктовые соки, масло, минеральное масло, детергент. В частности, изобретение относится к узлу крышки, целью которого является устранение недостатков, таких как расплескивания и разливания, которые могут происходить при вытекании жидкости из упаковки, в которой она находится, а также облегчение открывания асептических упаковок, которое предотвращает контакт жидкости, которая содержится в них, с внешней средой, до первого использования посредством регулирования прохода воздуха в упаковку, который происходит при вытекании жидкости из упаковки, в которой жидкость находится. Известный уровень техники Как одно из преимуществ современной жизни вместе с развитием технологии начались работы, направленные на защиту свежести в течение продолжительного периода времени для удовлетворения существующих потребностей. В связи с этими работами обрело важность хранение пищевых продуктов длительного хранения; и разработаны стерильные упаковки, в течение продолжительного времени предотвращающие ухудшение свойств материалов. Параллельно с меняющимися нуждами и потребностями быстро выросло тароупаковочное производство; обрела важность разработка продукции, которая развивается параллельно с техническими признаками. Сегодня усовершенствованные конструкции упаковок не только имеют эстетичный внешний вид, но и обеспечивают легкость пользования. Сегодня, если смотреть с точки зрения производителей пищевых продуктов, свойства используемых упаковок имеют такую же важность для реализации, как и качество продукта, находящегося в упаковках. Раньше, несмотря на то, что использовался лишь один тип упаковочных линий, имеющий резкие контуры, с ростом конкуренции начали использоваться упаковки, обладающие преимуществами, которые разнятся и отличаются друг от друга и в части визуальных и технических аспектов. В то время как разные применения для обеспечения легкости держания на боковых поверхностях упаковки отмечены больше в части эстетики, усовершенствования, внесенные в деталь крышки, обеспечивают легкость пользования для потребителей. Особенно деталь крышки важна в части удобства слива и для обеспечения гигиены жидких пищевых продуктов и материалов, которые хранятся в жидком виде. Имеется ряд усовершенствований, внесенных со временем в крышки упаковки для жидкости. Но эти усовершенствования возникали независимо друг от друга. Имеются усовершенствования, внесенные в конструкцию крышки с вращательным движением,предотвращающие контакт жидкости в упаковках с внешней средой с помощью защитной фольги и зубчиков, принадлежащих упаковкам, для обеспечения легкого разрезания фольги при открытии упаковок. Независимо от этих усовершенствований, имеются и усовершенствования, внесенные, чтобы устранить неоднородность, происходящую в потоке жидкости из-за недоставленного в упаковку потока воздуха при опорожнении упаковки. Усовершенствование, ищущее решений для всех этих неблагоприятных случаев в одном узле крышки, несомненно, будет полезнее. При патентном поиске, проведенном относительно вариантов осуществления кабельных крышек,была найдена заявка подWO 97/41040, поданная 1997/04/28. На странице "Реферат" этой заявки с другой стороны сказано: Образующее горловину устройство (10) для тары содержит открывающую часть(11), управляющую часть (12) и поддерживающую часть (13), расположенные практически в одной плоскости. Между одной концевой частью (11a) открывающей части (11) одной концевой частью (12a) управляющей части (12) предусмотрена практически U-образная канавка. Поддерживающая часть (13) окружает открывающую часть (11) и часть управляющей части (12). Управляющая часть (12) соединена с частью (13) и поддерживается ею посредством осей (15). Открывающая часть (11), управляющая часть(12) и поддерживающая часть (13) объединены в одно целое посредством тонкостенной части и опорными осями формованием. Когда другая концевая часть (12b) управляющей части (12) поднимается, оси(15) скручиваются, и часть (13) поворачивается вокруг осей (15), чтобы закрыть канавку (14). Соответственно, концевая часть (11a) прижимается концевой частью (12b), и часть тары, находящаяся под открывающей частью (11), открывается открывающей частью (11). Этот узел крышки не имеет воздушного канала. Поэтому устранить такие нежелательные явления, как расплескивания и разливания, невозможно. Кроме того, невозможно предотвратить потери жидкости, содержащейся в упаковке. Как следствие, существование необходимости в крышке упаковки для жидкости, устраняющей недостатки известных из уровня техники крышек упаковки для жидкости, допуская циркуляцию воздуха и обеспечивая стерилизованные оболочки для жидкостей, будучи по характеру такой, что при открытии асептических упаковок облегчает операции открытия и закрытия, и неадекватность существующих решений обусловили необходимость внесения усовершенствования в соответствующую область техники. Цель изобретения Исходя из известного уровня техники, целью изобретения является решение вышеупомянутых существующих проблем. Целью изобретения является обеспечение благодаря воздушному каналу, расположенному во внутренней части крышек упаковок для жидкости и открывающемуся наружу, впуска воздуха через другую часть упаковки, когда жидкость вытекает из упаковки. Еще одной целью изобретения является устранение прерываний и неоднородностей потока жидкости внутри упаковки благодаря впуску воздуха вовнутрь при вытекании жидкости изнутри упаковки. Еще одной целью изобретения является устранение нежелательных случаев, таких как расплескивания и разливания, благодаря устранению прерываний и неоднородностей, возникающих при вытекании жидкости, находящейся в упаковке. Еще одной целью изобретения является обеспечение ускорения потока жидкости в определенной степени благодаря устранению прерываний и неоднородностей, возникающих при вытекании жидкости,находящейся в упаковке. Еще одной целью изобретения является предотвращение потерь жидкости, содержащейся в упаковке, благодаря устранению прерываний и неоднородностей, возникающих при вытекании жидкости, находящейся в упаковке. Еще одной целью изобретения является обеспечение полного использования жидкости, содержащейся в упаковке, благодаря предотвращению потерь жидкости, содержащейся в упаковке. Еще одной целью изобретения является обеспечение благодаря разрезающим фольгу зубчикам облегчения процесса открытия асептических упаковок, которое предотвращает контакт жидкости, находящейся внутри, с внешней средой до фазы первого использования благодаря фольге, которые она содержит. Конструктивные и отличительные признаки изобретения и все его преимущества будут понятнее из фигур, представленных ниже; и из подробного описания со ссылками на эти фигуры и, следовательно,оценка должна выполняться с учетом этих фигур и подробного описания. Краткое описание графических материалов Фиг. 1 представляет собой схематический общий вид сбоку крышки упаковки для жидкости и воздушного канала в открытом виде. Фиг. 2 представляет собой схематический общий вид сверху крышки упаковки для жидкости в открытом виде, хотя воздушный канал находится в закрытом виде. Позиции 20 - Узел крышки 42 - Поворотный кончик 30 - Крышка 43 - Петля 31 - Корпус крышки 44 - Стопорные штифты 40 - Воздушный канал 45 - Корпус стопора 41 - Нажимной кончик 50 - Зубчики для разрезания фольги Подробное описание изобретения Изобретение относится к воздушному каналу (40) и зубчикам (50) для разрезания фольги для обеспечения легкости при открытии указанной асептической упаковки, которые соединены с узлом (20) крышки асептических упаковок, в которых находятся все виды жидкостей, такие как фруктовые соки,молоко, вода, минеральное масло и детергент. Узел (20) крышки, показанный на фиг. 1, изготовлен из материала на основе пластика, асептическая упаковка, изготовленная из картона, металла или подобного материала, содержащая жидкие вещества,такие как вода, фруктовый сок, молоко, жидкое масло, детергент, используется для выливания этих жидкостей из нее. Во время указанного процесса опорожнения жидкость, находящаяся внутри асептической упаковки, под действием силы тяжести перемещается в сторону узла (20) крышки. В случае, если асептическая упаковка наклонена, жидкость внутри ее скапливается у узла (20) крышки, выходя через пространство в этом месте. Поскольку процесс опорожнения основан на замене жидкости, находящейся внутри асептической упаковки, воздухом снаружи, скапливание жидкости у узла (20) крышки затрудняет процесс опорожнения. Воздух, пытающийся зайти в таком же количестве, что жидкость, вытекающая наружу, из узла (20) крышки, время от времени прерывает поток в обоих направлениях. Как следствие,это кратковременное прерывание потока и последующее ускорение потока снова приводит к неравномерностям отношения жидкости и воздуха, проходящих через узел (20) крышки за единицу времени. Эта неоднородность, возникающая в количестве вытекания жидкости, приводит к возникновению колебаний на поверхности жидкости. Указанные колебания вызывают расплескивания и разливания при вытекании жидкости. Предотвращение контакта жидкости, находящейся внутри асептической упаковки, с внешней средой важно по гигиеническим соображениям. Для этого процесса используются асептические упаковки. Из-за фольги, которую содержат указанные асептические упаковки, процесс их открытия может быть трудным для потребителей. Узел (20) крышки, показанный на фиг. 2, обеспечивает большое преимущество, поскольку он может открываться и закрываться неоднократно. Воздушный канал (40), разработанный для устранения проблемы расплескивания жидкости, представляет собой канал, лежащий вдоль узла (20) крышки, будучи расположенным непосредственно под крышкой (30) (фиг. 2). Узел (20) крышки для асептических упаковок содержит две простые части, а именно: крышку (30) и корпус (31) крышки, на котором расположена указанная крышка (30). Узел (20) крышки открывается посредством одностороннего открытия крышки (30) с помощью простого подвижного соединения, поддерживающего узел (20) крышки. Когда узел (20) крышки находится в открытом положении, нажимной кончик (41) воздушного канала (40) находится возле части крышки (30). Воздушный канал (40) проходит в виде полоски внутри корпуса (31) крышки. Непосредственно под нажимным кончиком (41) находятся зубчики (50) для разрезания фольги. На другой стороне указанного воздушного канала (40) расположен поворотный кончик (42). Этот кончик (42) помогает поворачивать воздушный канал (40) при открытии асептической упаковки. В средней части воздушного канала (40) расположена петля (43). Рядом с поворотным кончиком находятся стопорные штифты (44), а ближе к нажимному кончику (41), с другой стороны, находятся корпусы (45) стопоров. Когда крышка (30), являющаяся деталью, полностью закрывающей корпус (31) крышки, открыта,мы сталкиваемся с воздушным каналом (40), выполненным в форме длинной полоски и проходящим по корпусу (31) крышки. При прикладывании к нажимному кончику (41), расположенному на воздушном канале (40), легкого давления становится видимым поворотный кончик (42). Путем использования поворотного кончика (42) воздушный канал (40) может поворачиваться на 180 вокруг петли (43), обеспечивая впуск воздуха в асептическую упаковку (10) и однородности потока при выливании жидкости, содержащейся в указанной асептической упаковке (10). При указанном вращательном движении воздушный канал (40) становится функциональным. После этого вращательного движения стопорные штифты(44), расположенные на воздушном канале (40), садятся в корпусы стопоров (45), расположенные на указанном корпусе (31) крышки. Давление, создающееся на зубчиках (50) для разрезания фольги в результате этого вращательного движения, обеспечивает легкое открытие асептической упаковки. Область правовой охраны этой заявки оговорена в формуле изобретения и не может ограничиваться вышеприведенным описанием, которое дается лишь как пример. Ясно, что специалист в данной области техники может также внести новизну, раскрытую изобретением, посредством изменения частей по форме и использования аналогичных конструкций также может применять аналогичные варианты осуществления в иных областях, имеющих подобные цели, которые используются в известном уровне техники. Следовательно, ясно также, что эти варианты осуществления не отвечают критерию патентоспособности"новизна" и особенно критерию, по которому они выходят за рамки известного уровня техники. ФОРМУЛА ИЗОБРЕТЕНИЯ Узел (20) крышки для асептических упаковок, через который выливается жидкость любого типа и который содержит крышку (30); корпус (31) крышки, на котором расположена указанная крышка (30); зубчики (50) для разрезания фольги для обеспечения легкости при открытии указанной асептической упаковки; нажимной кончик (41) воздушного канала (40), обеспечивающий становление видимым поворотного кончика (42) при прикладывании к нему легкого давления; поворотный кончик (42), расположенный на другой стороне указанного воздушного канала (40) и помогающий поворачивать воздушный канал (40) при открытии асептической упаковки; и отличающийся тем, что содержит корпусы стопоров (45), расположенные на указанном корпусе (31) крышки; стопорные штифты (44), которые расположены на воздушном канале (40) и садятся в корпусы стопоров (45) после вращательного движения; причем указанный воздушный канал (40) выполнен с возможностью поворота на 180 вокруг петли(43) с помощью указанного поворотного кончика (42) и обеспечения впуска воздуха в асептическую упаковку (10) и однородности потока при выливании жидкости, содержащейся в указанной асептической упаковке (10).
