Незаметное переключение с одного лепестка на другой

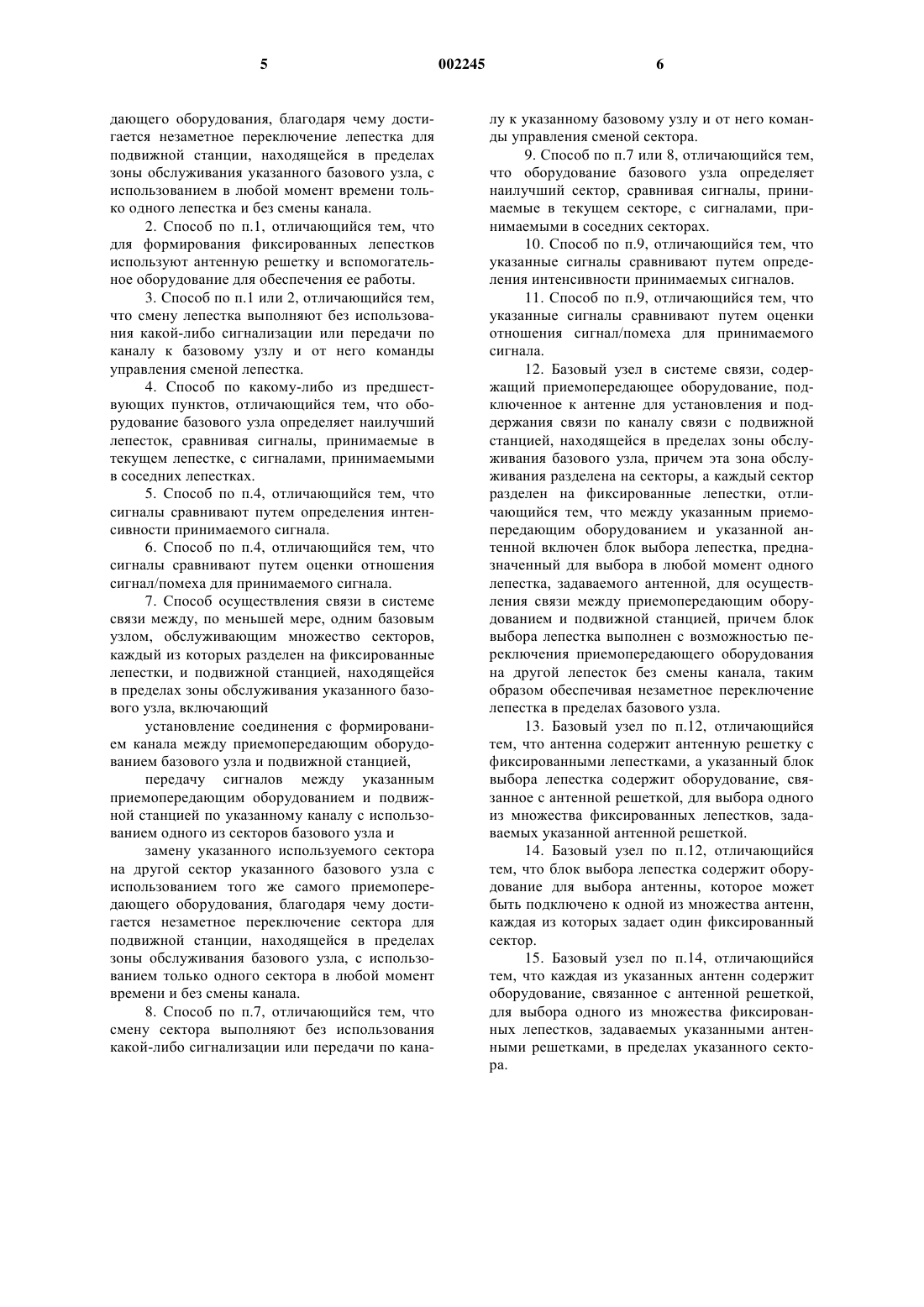

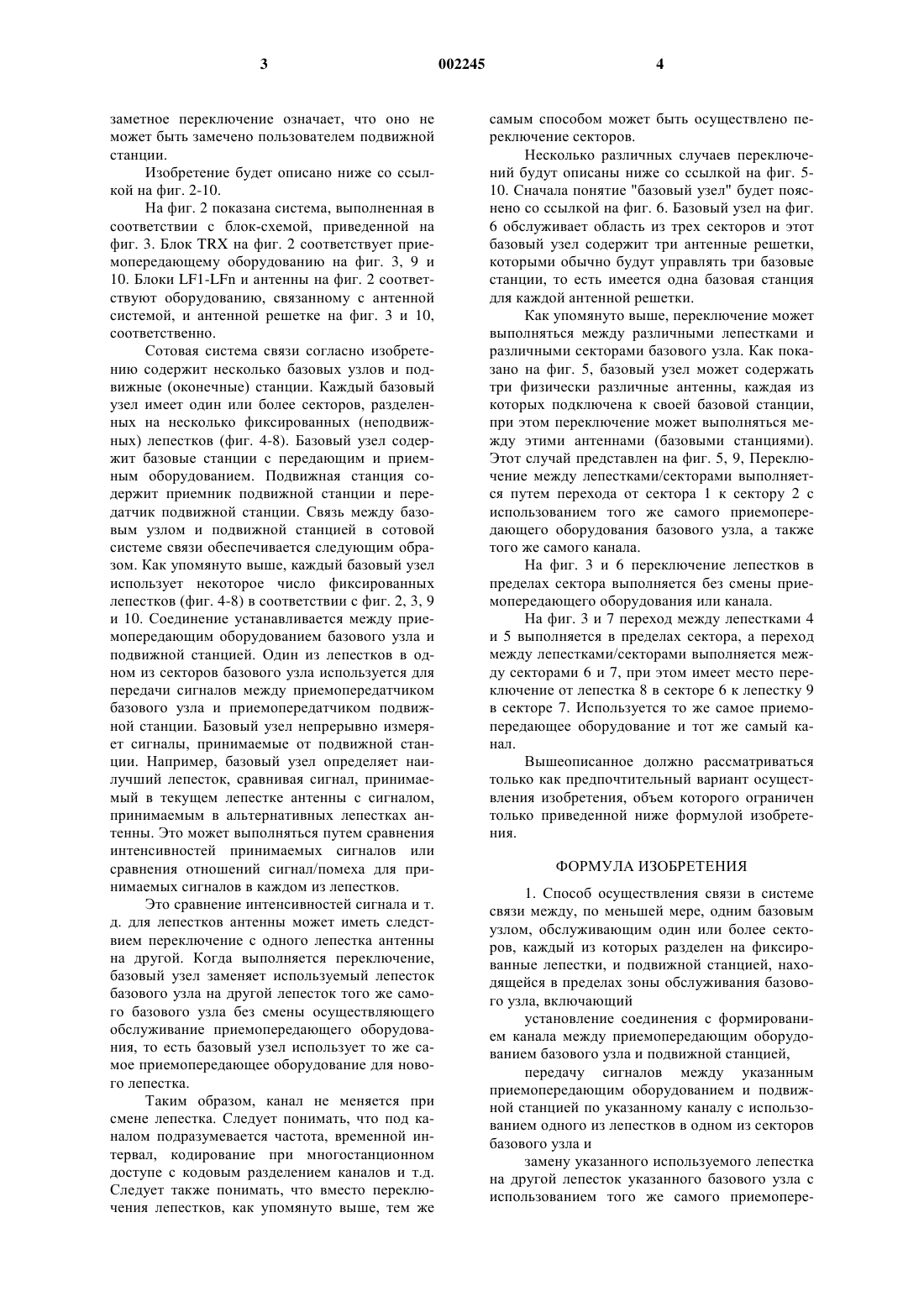

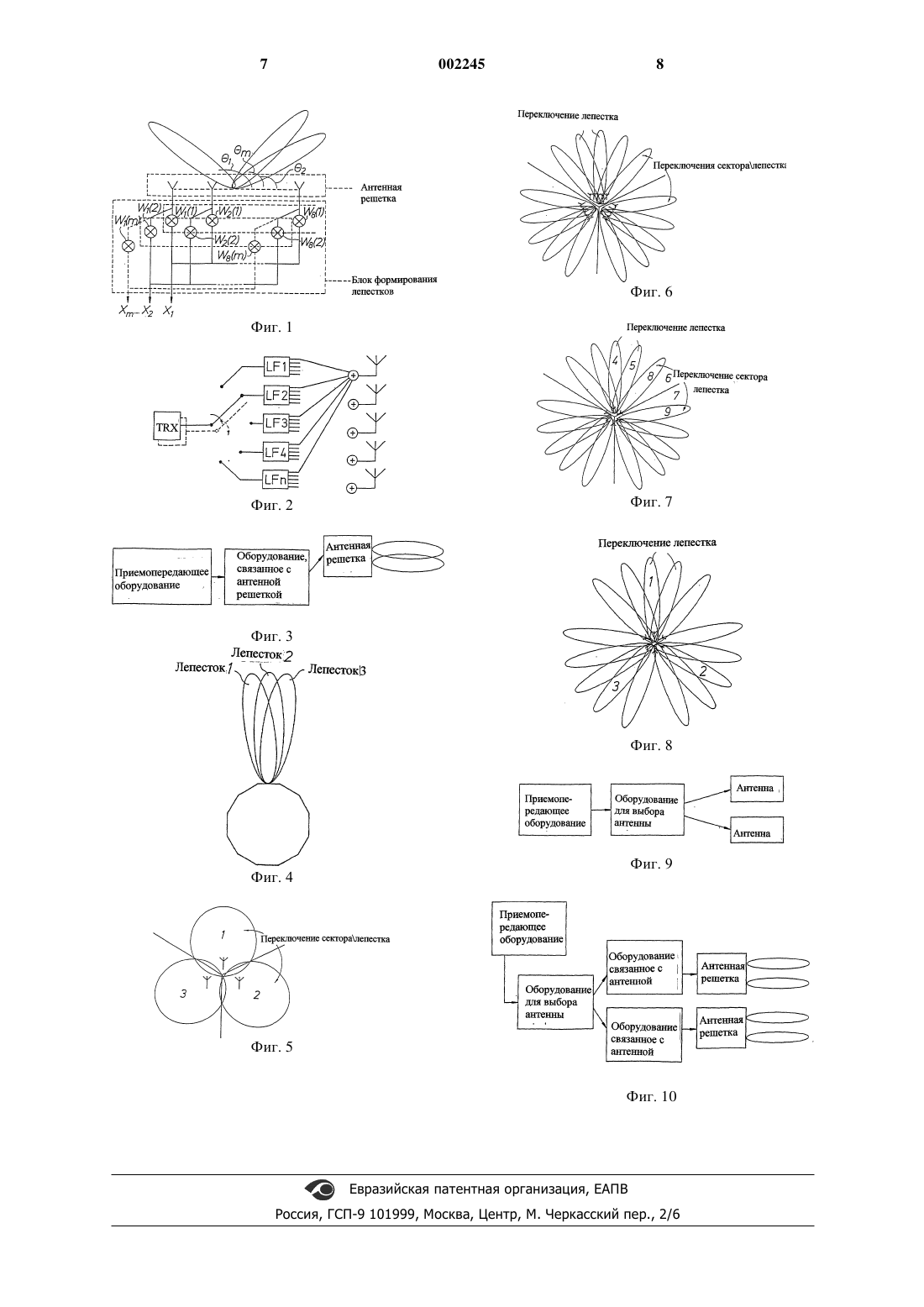

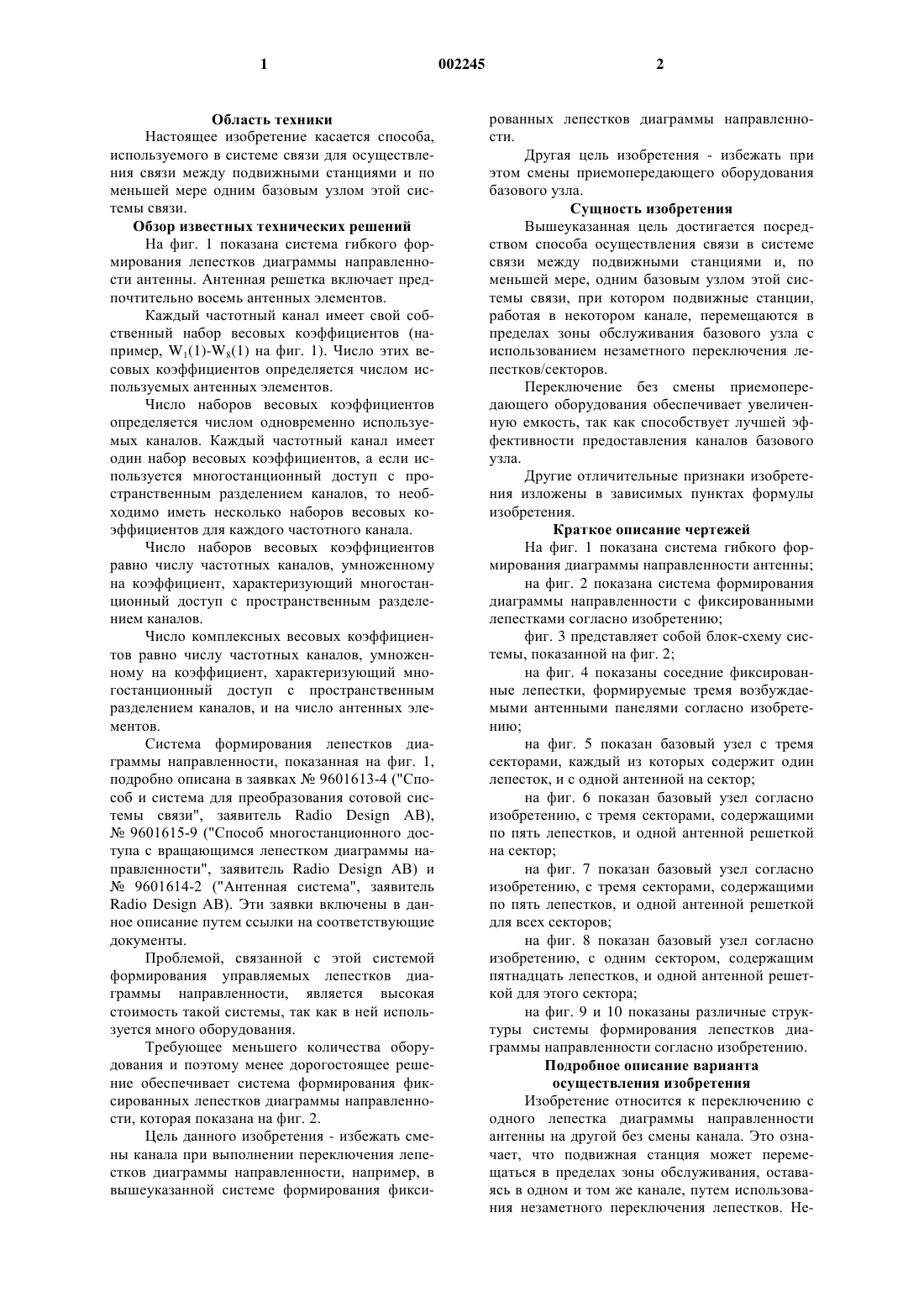

1 Область техники Настоящее изобретение касается способа,используемого в системе связи для осуществления связи между подвижными станциями и по меньшей мере одним базовым узлом этой системы связи. Обзор известных технических решений На фиг. 1 показана система гибкого формирования лепестков диаграммы направленности антенны. Антенная решетка включает предпочтительно восемь антенных элементов. Каждый частотный канал имеет свой собственный набор весовых коэффициентов (например, W1(1)-W8(1) на фиг. 1). Число этих весовых коэффициентов определяется числом используемых антенных элементов. Число наборов весовых коэффициентов определяется числом одновременно используемых каналов. Каждый частотный канал имеет один набор весовых коэффициентов, а если используется многостанционный доступ с пространственным разделением каналов, то необходимо иметь несколько наборов весовых коэффициентов для каждого частотного канала. Число наборов весовых коэффициентов равно числу частотных каналов, умноженному на коэффициент, характеризующий многостанционный доступ с пространственным разделением каналов. Число комплексных весовых коэффициентов равно числу частотных каналов, умноженному на коэффициент, характеризующий многостанционный доступ с пространственным разделением каналов, и на число антенных элементов. Система формирования лепестков диаграммы направленности, показанная на фиг. 1,подробно описана в заявках 9601613-4 ("Способ и система для преобразования сотовой системы связи", заявитель Radio Design АВ), 9601615-9 ("Способ многостанционного доступа с вращающимся лепестком диаграммы направленности", заявитель Radio Design АВ) и 9601614-2 ("Антенная система", заявительRadio Design АВ). Эти заявки включены в данное описание путем ссылки на соответствующие документы. Проблемой, связанной с этой системой формирования управляемых лепестков диаграммы направленности, является высокая стоимость такой системы, так как в ней используется много оборудования. Требующее меньшего количества оборудования и поэтому менее дорогостоящее решение обеспечивает система формирования фиксированных лепестков диаграммы направленности, которая показана на фиг. 2. Цель данного изобретения - избежать смены канала при выполнении переключения лепестков диаграммы направленности, например, в вышеуказанной системе формирования фикси 002245 2 рованных лепестков диаграммы направленности. Другая цель изобретения - избежать при этом смены приемопередающего оборудования базового узла. Сущность изобретения Вышеуказанная цель достигается посредством способа осуществления связи в системе связи между подвижными станциями и, по меньшей мере, одним базовым узлом этой системы связи, при котором подвижные станции,работая в некотором канале, перемещаются в пределах зоны обслуживания базового узла с использованием незаметного переключения лепестков/секторов. Переключение без смены приемопередающего оборудования обеспечивает увеличенную емкость, так как способствует лучшей эффективности предоставления каналов базового узла. Другие отличительные признаки изобретения изложены в зависимых пунктах формулы изобретения. Краткое описание чертежей На фиг. 1 показана система гибкого формирования диаграммы направленности антенны; на фиг. 2 показана система формирования диаграммы направленности с фиксированными лепестками согласно изобретению; фиг. 3 представляет собой блок-схему системы, показанной на фиг. 2; на фиг. 4 показаны соседние фиксированные лепестки, формируемые тремя возбуждаемыми антенными панелями согласно изобретению; на фиг. 5 показан базовый узел с тремя секторами, каждый из которых содержит один лепесток, и с одной антенной на сектор; на фиг. 6 показан базовый узел согласно изобретению, с тремя секторами, содержащими по пять лепестков, и одной антенной решеткой на сектор; на фиг. 7 показан базовый узел согласно изобретению, с тремя секторами, содержащими по пять лепестков, и одной антенной решеткой для всех секторов; на фиг. 8 показан базовый узел согласно изобретению, с одним сектором, содержащим пятнадцать лепестков, и одной антенной решеткой для этого сектора; на фиг. 9 и 10 показаны различные структуры системы формирования лепестков диаграммы направленности согласно изобретению. Подробное описание варианта осуществления изобретения Изобретение относится к переключению с одного лепестка диаграммы направленности антенны на другой без смены канала. Это означает, что подвижная станция может перемещаться в пределах зоны обслуживания, оставаясь в одном и том же канале, путем использования незаметного переключения лепестков. Не 3 заметное переключение означает, что оно не может быть замечено пользователем подвижной станции. Изобретение будет описано ниже со ссылкой на фиг. 2-10. На фиг. 2 показана система, выполненная в соответствии с блок-схемой, приведенной на фиг. 3. Блок TRX на фиг. 2 соответствует приемопередающему оборудованию на фиг. 3, 9 и 10. Блоки LF1-LFn и антенны на фиг. 2 соответствуют оборудованию, связанному с антенной системой, и антенной решетке на фиг. 3 и 10,соответственно. Сотовая система связи согласно изобретению содержит несколько базовых узлов и подвижные (оконечные) станции. Каждый базовый узел имеет один или более секторов, разделенных на несколько фиксированных (неподвижных) лепестков (фиг. 4-8). Базовый узел содержит базовые станции с передающим и приемным оборудованием. Подвижная станция содержит приемник подвижной станции и передатчик подвижной станции. Связь между базовым узлом и подвижной станцией в сотовой системе связи обеспечивается следующим образом. Как упомянуто выше, каждый базовый узел использует некоторое число фиксированных лепестков (фиг. 4-8) в соответствии с фиг. 2, 3, 9 и 10. Соединение устанавливается между приемопередающим оборудованием базового узла и подвижной станцией. Один из лепестков в одном из секторов базового узла используется для передачи сигналов между приемопередатчиком базового узла и приемопередатчиком подвижной станции. Базовый узел непрерывно измеряет сигналы, принимаемые от подвижной станции. Например, базовый узел определяет наилучший лепесток, сравнивая сигнал, принимаемый в текущем лепестке антенны с сигналом,принимаемым в альтернативных лепестках антенны. Это может выполняться путем сравнения интенсивностей принимаемых сигналов или сравнения отношений сигнал/помеха для принимаемых сигналов в каждом из лепестков. Это сравнение интенсивностей сигнала и т. д. для лепестков антенны может иметь следствием переключение с одного лепестка антенны на другой. Когда выполняется переключение,базовый узел заменяет используемый лепесток базового узла на другой лепесток того же самого базового узла без смены осуществляющего обслуживание приемопередающего оборудования, то есть базовый узел использует то же самое приемопередающее оборудование для нового лепестка. Таким образом, канал не меняется при смене лепестка. Следует понимать, что под каналом подразумевается частота, временной интервал, кодирование при многостанционном доступе с кодовым разделением каналов и т.д. Следует также понимать, что вместо переключения лепестков, как упомянуто выше, тем же 4 самым способом может быть осуществлено переключение секторов. Несколько различных случаев переключений будут описаны ниже со ссылкой на фиг. 510. Сначала понятие "базовый узел" будет пояснено со ссылкой на фиг. 6. Базовый узел на фиг. 6 обслуживает область из трех секторов и этот базовый узел содержит три антенные решетки,которыми обычно будут управлять три базовые станции, то есть имеется одна базовая станция для каждой антенной решетки. Как упомянуто выше, переключение может выполняться между различными лепестками и различными секторами базового узла. Как показано на фиг. 5, базовый узел может содержать три физически различные антенны, каждая из которых подключена к своей базовой станции,при этом переключение может выполняться между этими антеннами (базовыми станциями). Этот случай представлен на фиг. 5, 9, Переключение между лепестками/секторами выполняется путем перехода от сектора 1 к сектору 2 с использованием того же самого приемопередающего оборудования базового узла, а также того же самого канала. На фиг. 3 и 6 переключение лепестков в пределах сектора выполняется без смены приемопередающего оборудования или канала. На фиг. 3 и 7 переход между лепестками 4 и 5 выполняется в пределах сектора, а переход между лепестками/секторами выполняется между секторами 6 и 7, при этом имеет место переключение от лепестка 8 в секторе 6 к лепестку 9 в секторе 7. Используется то же самое приемопередающее оборудование и тот же самый канал. Вышеописанное должно рассматриваться только как предпочтительный вариант осуществления изобретения, объем которого ограничен только приведенной ниже формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ осуществления связи в системе связи между, по меньшей мере, одним базовым узлом, обслуживающим один или более секторов, каждый из которых разделен на фиксированные лепестки, и подвижной станцией, находящейся в пределах зоны обслуживания базового узла, включающий установление соединения с формированием канала между приемопередающим оборудованием базового узла и подвижной станцией,передачу сигналов между указанным приемопередающим оборудованием и подвижной станцией по указанному каналу с использованием одного из лепестков в одном из секторов базового узла и замену указанного используемого лепестка на другой лепесток указанного базового узла с использованием того же самого приемопере 5 дающего оборудования, благодаря чему достигается незаметное переключение лепестка для подвижной станции, находящейся в пределах зоны обслуживания указанного базового узла, с использованием в любой момент времени только одного лепестка и без смены канала. 2. Способ по п.1, отличающийся тем, что для формирования фиксированных лепестков используют антенную решетку и вспомогательное оборудование для обеспечения ее работы. 3. Способ по п.1 или 2, отличающийся тем,что смену лепестка выполняют без использования какой-либо сигнализации или передачи по каналу к базовому узлу и от него команды управления сменой лепестка. 4. Способ по какому-либо из предшествующих пунктов, отличающийся тем, что оборудование базового узла определяет наилучший лепесток, сравнивая сигналы, принимаемые в текущем лепестке, с сигналами, принимаемыми в соседних лепестках. 5. Способ по п.4, отличающийся тем, что сигналы сравнивают путем определения интенсивности принимаемого сигнала. 6. Способ по п.4, отличающийся тем, что сигналы сравнивают путем оценки отношения сигнал/помеха для принимаемого сигнала. 7. Способ осуществления связи в системе связи между, по меньшей мере, одним базовым узлом, обслуживающим множество секторов,каждый из которых разделен на фиксированные лепестки, и подвижной станцией, находящейся в пределах зоны обслуживания указанного базового узла, включающий установление соединения с формированием канала между приемопередающим оборудованием базового узла и подвижной станцией,передачу сигналов между указанным приемопередающим оборудованием и подвижной станцией по указанному каналу с использованием одного из секторов базового узла и замену указанного используемого сектора на другой сектор указанного базового узла с использованием того же самого приемопередающего оборудования, благодаря чему достигается незаметное переключение сектора для подвижной станции, находящейся в пределах зоны обслуживания базового узла, с использованием только одного сектора в любой момент времени и без смены канала. 8. Способ по п.7, отличающийся тем, что смену сектора выполняют без использования какой-либо сигнализации или передачи по кана 002245 6 лу к указанному базовому узлу и от него команды управления сменой сектора. 9. Способ по п.7 или 8, отличающийся тем,что оборудование базового узла определяет наилучший сектор, сравнивая сигналы, принимаемые в текущем секторе, с сигналами, принимаемыми в соседних секторах. 10. Способ по п.9, отличающийся тем, что указанные сигналы сравнивают путем определения интенсивности принимаемых сигналов. 11. Способ по п.9, отличающийся тем, что указанные сигналы сравнивают путем оценки отношения сигнал/помеха для принимаемого сигнала. 12. Базовый узел в системе связи, содержащий приемопередающее оборудование, подключенное к антенне для установления и поддержания связи по каналу связи с подвижной станцией, находящейся в пределах зоны обслуживания базового узла, причем эта зона обслуживания разделена на секторы, а каждый сектор разделен на фиксированные лепестки, отличающийся тем, что между указанным приемопередающим оборудованием и указанной антенной включен блок выбора лепестка, предназначенный для выбора в любой момент одного лепестка, задаваемого антенной, для осуществления связи между приемопередающим оборудованием и подвижной станцией, причем блок выбора лепестка выполнен с возможностью переключения приемопередающего оборудования на другой лепесток без смены канала, таким образом обеспечивая незаметное переключение лепестка в пределах базового узла. 13. Базовый узел по п.12, отличающийся тем, что антенна содержит антенную решетку с фиксированными лепестками, а указанный блок выбора лепестка содержит оборудование, связанное с антенной решеткой, для выбора одного из множества фиксированных лепестков, задаваемых указанной антенной решеткой. 14. Базовый узел по п.12, отличающийся тем, что блок выбора лепестка содержит оборудование для выбора антенны, которое может быть подключено к одной из множества антенн,каждая из которых задает один фиксированный сектор. 15. Базовый узел по п.14, отличающийся тем, что каждая из указанных антенн содержит оборудование, связанное с антенной решеткой,для выбора одного из множества фиксированных лепестков, задаваемых указанными антенными решетками, в пределах указанного сектора.
