Дверца стиральной машины с фронтальной загрузкой и стиральная машина с такой дверцей

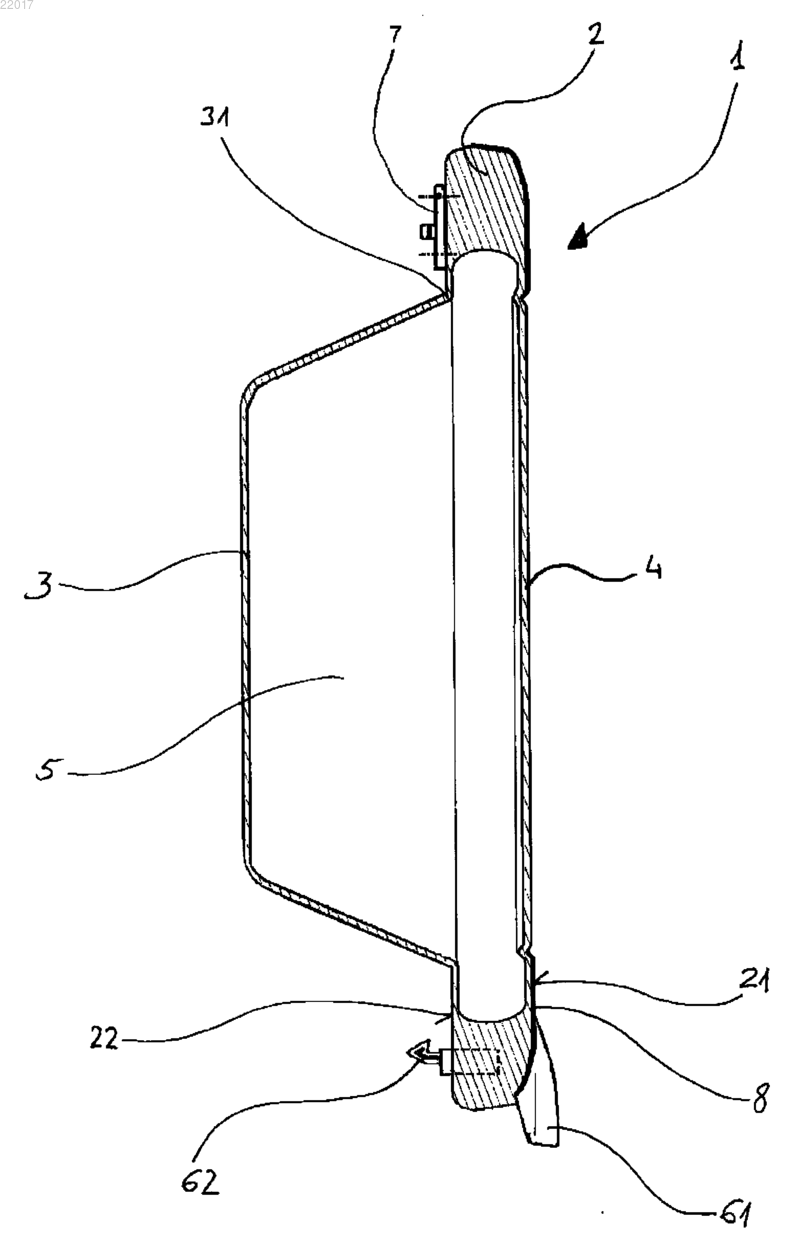

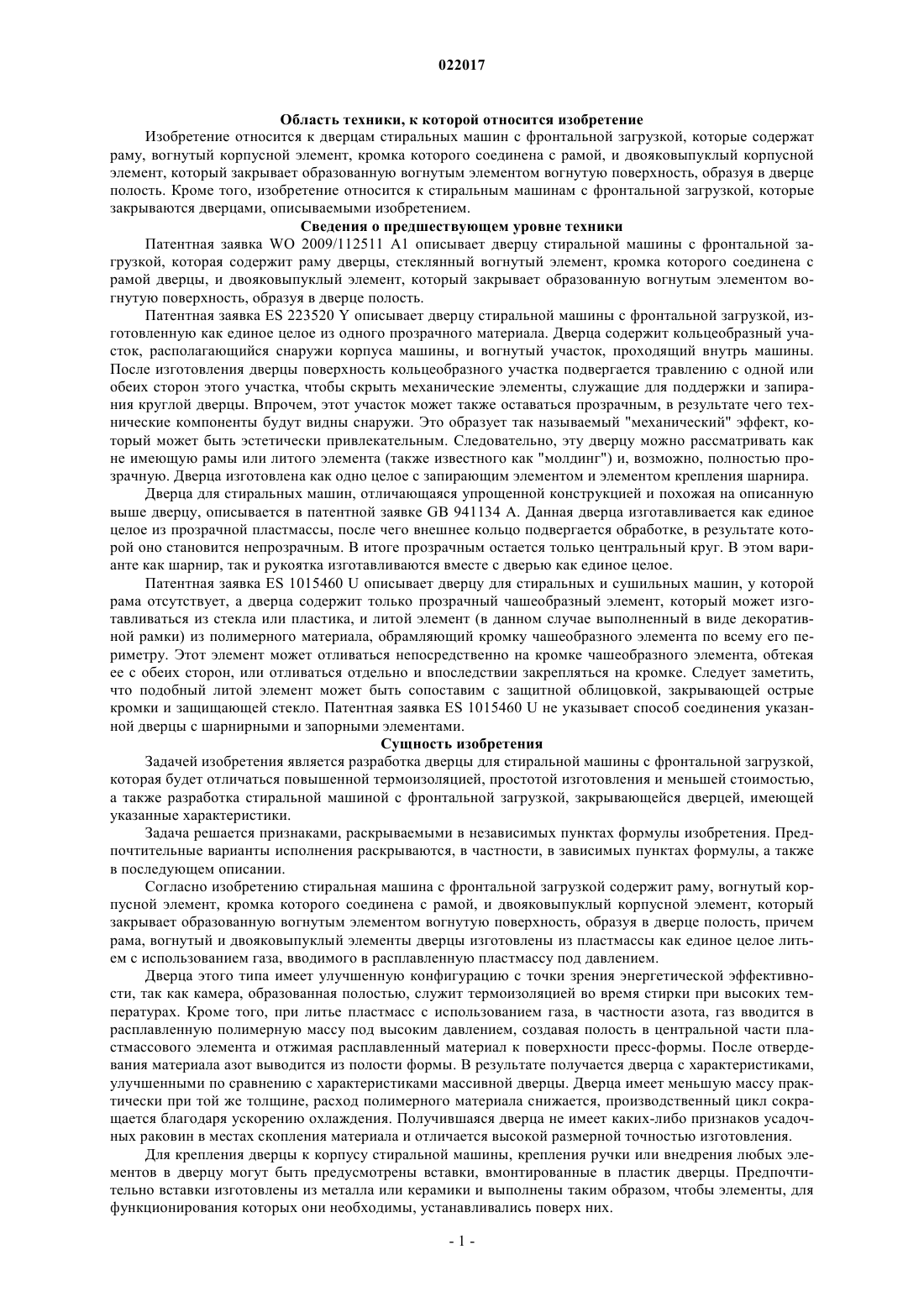

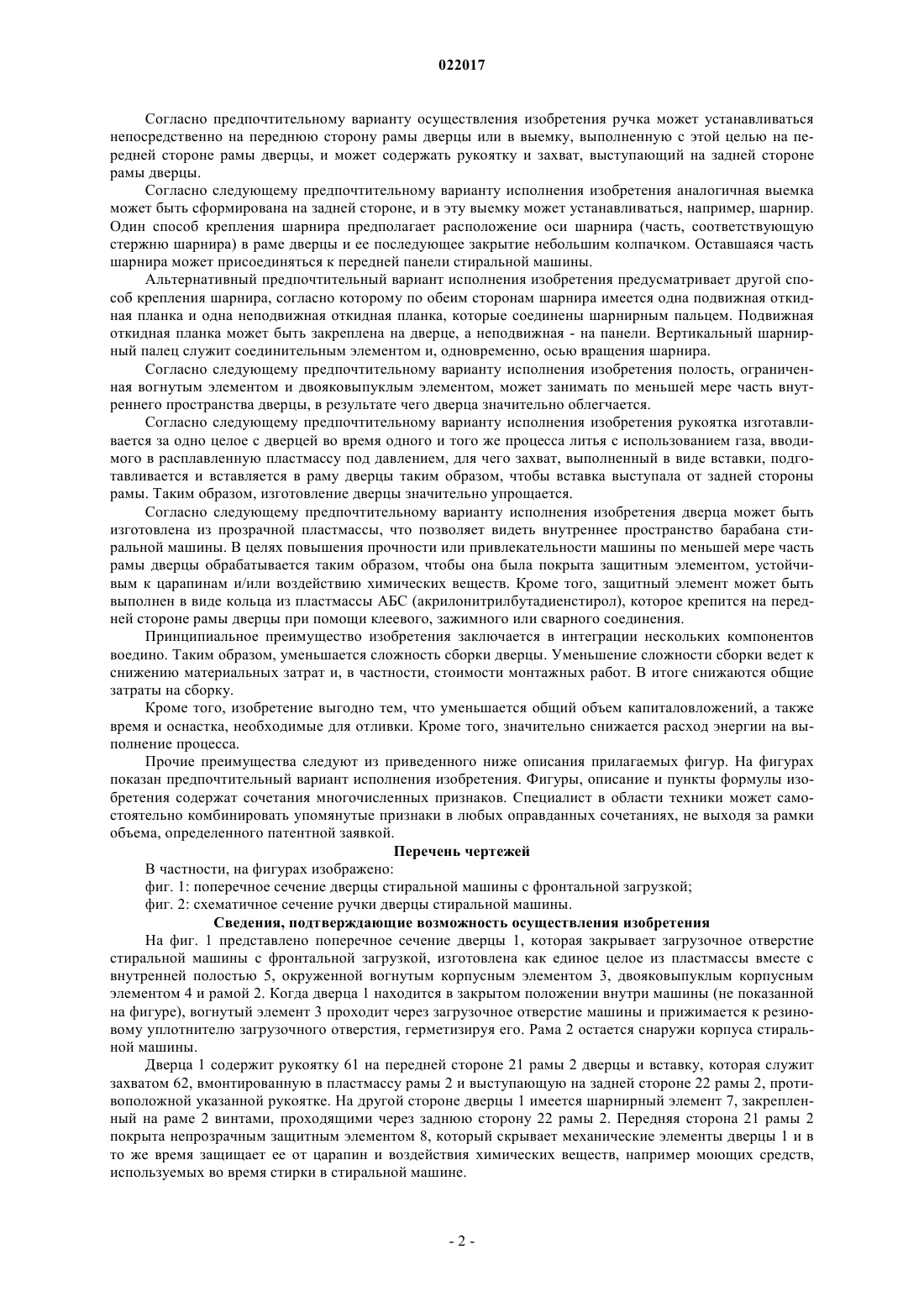

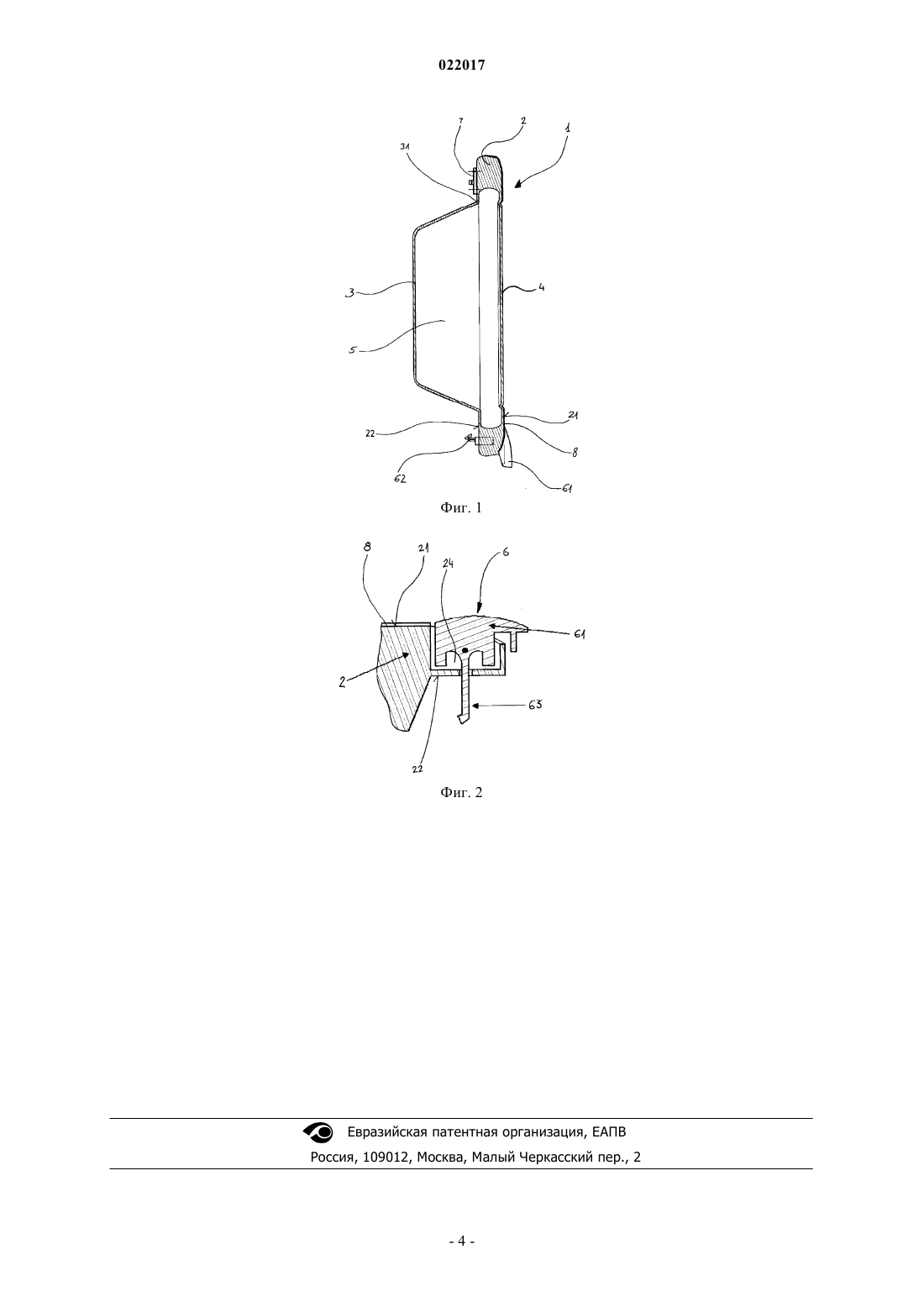

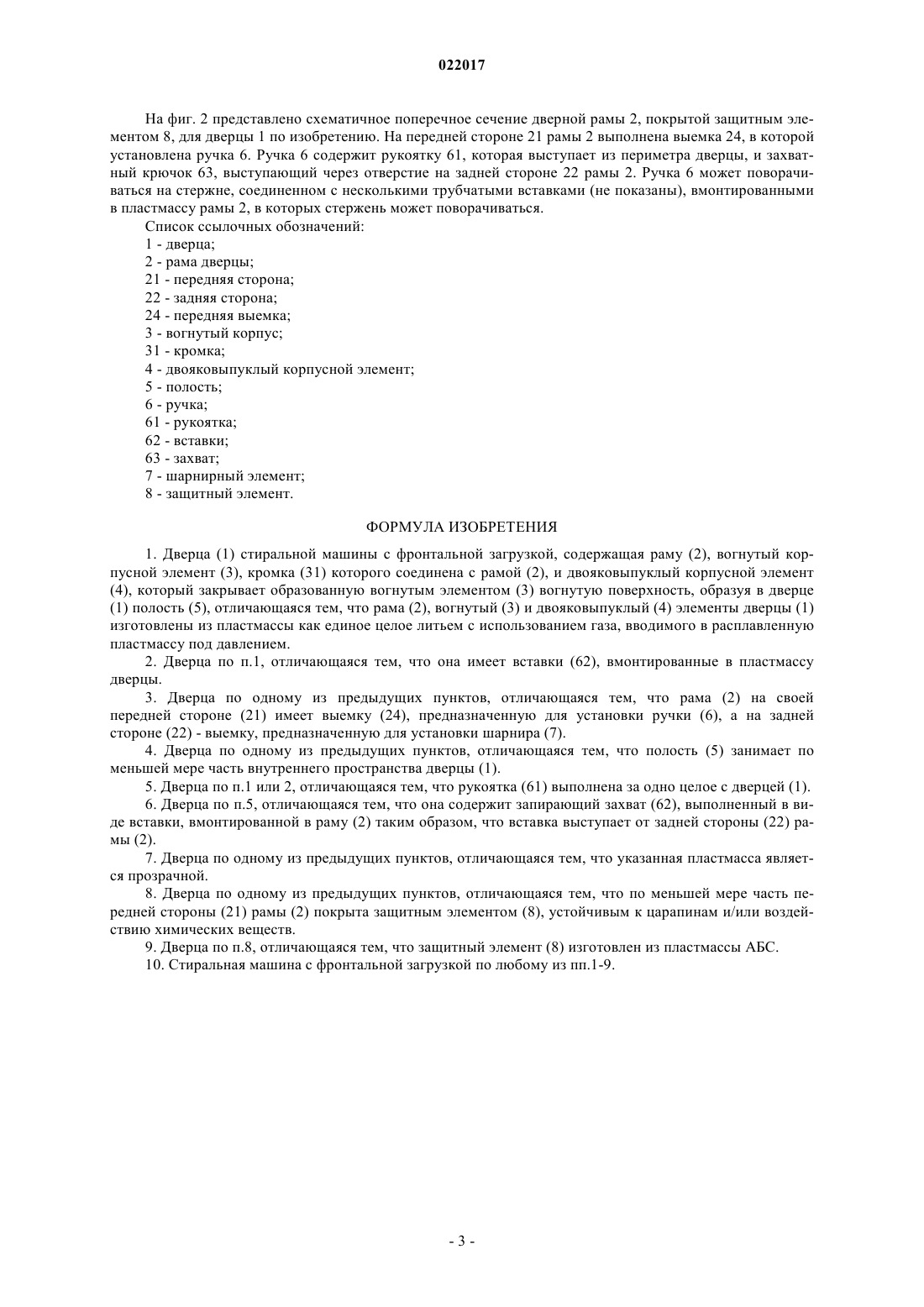

ДВЕРЦА СТИРАЛЬНОЙ МАШИНЫ С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ И СТИРАЛЬНАЯ МАШИНА С ТАКОЙ ДВЕРЦЕЙ Изобретение относится к дверце стиральной машины с фронтальной загрузкой, которая содержит раму (2), вогнутый корпусной элемент (3), кромка (31) которого соединена с рамой, и двояковыпуклый корпусной элемент (4), который закрывает образованную вогнутым элементом вогнутую область, образуя в дверце (1) полость (5). Рама (2), вогнутый (3) и двояковыпуклый (4) элемент изготовлены из пластмассы как единое целое с помощью литья с использованием газа,вводимого в расплавленную пластмассу под давлением. Каудевилья де Сола Анхель, Кортес Перес Элена, Лопес Паласиос Карлос,Ромео Карнисеро Альберто (ES) Рыбаков В.М., Новоселова С.В.,Дощечкина В.В., Липатова И.И.,Хмара М.В. (RU)(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники, к которой относится изобретение Изобретение относится к дверцам стиральных машин с фронтальной загрузкой, которые содержат раму, вогнутый корпусной элемент, кромка которого соединена с рамой, и двояковыпуклый корпусной элемент, который закрывает образованную вогнутым элементом вогнутую поверхность, образуя в дверце полость. Кроме того, изобретение относится к стиральным машинам с фронтальной загрузкой, которые закрываются дверцами, описываемыми изобретением. Сведения о предшествующем уровне техники Патентная заявка WO 2009/112511 А 1 описывает дверцу стиральной машины с фронтальной загрузкой, которая содержит раму дверцы, стеклянный вогнутый элемент, кромка которого соединена с рамой дверцы, и двояковыпуклый элемент, который закрывает образованную вогнутым элементом вогнутую поверхность, образуя в дверце полость. Патентная заявка ES 223520 Y описывает дверцу стиральной машины с фронтальной загрузкой, изготовленную как единое целое из одного прозрачного материала. Дверца содержит кольцеобразный участок, располагающийся снаружи корпуса машины, и вогнутый участок, проходящий внутрь машины. После изготовления дверцы поверхность кольцеобразного участка подвергается травлению с одной или обеих сторон этого участка, чтобы скрыть механические элементы, служащие для поддержки и запирания круглой дверцы. Впрочем, этот участок может также оставаться прозрачным, в результате чего технические компоненты будут видны снаружи. Это образует так называемый "механический" эффект, который может быть эстетически привлекательным. Следовательно, эту дверцу можно рассматривать как не имеющую рамы или литого элемента (также известного как "молдинг") и, возможно, полностью прозрачную. Дверца изготовлена как одно целое с запирающим элементом и элементом крепления шарнира. Дверца для стиральных машин, отличающаяся упрощенной конструкцией и похожая на описанную выше дверцу, описывается в патентной заявке GB 941134 А. Данная дверца изготавливается как единое целое из прозрачной пластмассы, после чего внешнее кольцо подвергается обработке, в результате которой оно становится непрозрачным. В итоге прозрачным остается только центральный круг. В этом варианте как шарнир, так и рукоятка изготавливаются вместе с дверью как единое целое. Патентная заявка ES 1015460 U описывает дверцу для стиральных и сушильных машин, у которой рама отсутствует, а дверца содержит только прозрачный чашеобразный элемент, который может изготавливаться из стекла или пластика, и литой элемент (в данном случае выполненный в виде декоративной рамки) из полимерного материала, обрамляющий кромку чашеобразного элемента по всему его периметру. Этот элемент может отливаться непосредственно на кромке чашеобразного элемента, обтекая ее с обеих сторон, или отливаться отдельно и впоследствии закрепляться на кромке. Следует заметить,что подобный литой элемент может быть сопоставим с защитной облицовкой, закрывающей острые кромки и защищающей стекло. Патентная заявка ES 1015460 U не указывает способ соединения указанной дверцы с шарнирными и запорными элементами. Сущность изобретения Задачей изобретения является разработка дверцы для стиральной машины с фронтальной загрузкой,которая будет отличаться повышенной термоизоляцией, простотой изготовления и меньшей стоимостью,а также разработка стиральной машиной с фронтальной загрузкой, закрывающейся дверцей, имеющей указанные характеристики. Задача решается признаками, раскрываемыми в независимых пунктах формулы изобретения. Предпочтительные варианты исполнения раскрываются, в частности, в зависимых пунктах формулы, а также в последующем описании. Согласно изобретению стиральная машина с фронтальной загрузкой содержит раму, вогнутый корпусной элемент, кромка которого соединена с рамой, и двояковыпуклый корпусной элемент, который закрывает образованную вогнутым элементом вогнутую поверхность, образуя в дверце полость, причем рама, вогнутый и двояковыпуклый элементы дверцы изготовлены из пластмассы как единое целое литьем с использованием газа, вводимого в расплавленную пластмассу под давлением. Дверца этого типа имеет улучшенную конфигурацию с точки зрения энергетической эффективности, так как камера, образованная полостью, служит термоизоляцией во время стирки при высоких температурах. Кроме того, при литье пластмасс с использованием газа, в частности азота, газ вводится в расплавленную полимерную массу под высоким давлением, создавая полость в центральной части пластмассового элемента и отжимая расплавленный материал к поверхности пресс-формы. После отвердевания материала азот выводится из полости формы. В результате получается дверца с характеристиками,улучшенными по сравнению с характеристиками массивной дверцы. Дверца имеет меньшую массу практически при той же толщине, расход полимерного материала снижается, производственный цикл сокращается благодаря ускорению охлаждения. Получившаяся дверца не имеет каких-либо признаков усадочных раковин в местах скопления материала и отличается высокой размерной точностью изготовления. Для крепления дверцы к корпусу стиральной машины, крепления ручки или внедрения любых элементов в дверцу могут быть предусмотрены вставки, вмонтированные в пластик дверцы. Предпочтительно вставки изготовлены из металла или керамики и выполнены таким образом, чтобы элементы, для функционирования которых они необходимы, устанавливались поверх них. Согласно предпочтительному варианту осуществления изобретения ручка может устанавливаться непосредственно на переднюю сторону рамы дверцы или в выемку, выполненную с этой целью на передней стороне рамы дверцы, и может содержать рукоятку и захват, выступающий на задней стороне рамы дверцы. Согласно следующему предпочтительному варианту исполнения изобретения аналогичная выемка может быть сформирована на задней стороне, и в эту выемку может устанавливаться, например, шарнир. Один способ крепления шарнира предполагает расположение оси шарнира (часть, соответствующую стержню шарнира) в раме дверцы и ее последующее закрытие небольшим колпачком. Оставшаяся часть шарнира может присоединяться к передней панели стиральной машины. Альтернативный предпочтительный вариант исполнения изобретения предусматривает другой способ крепления шарнира, согласно которому по обеим сторонам шарнира имеется одна подвижная откидная планка и одна неподвижная откидная планка, которые соединены шарнирным пальцем. Подвижная откидная планка может быть закреплена на дверце, а неподвижная - на панели. Вертикальный шарнирный палец служит соединительным элементом и, одновременно, осью вращения шарнира. Согласно следующему предпочтительному варианту исполнения изобретения полость, ограниченная вогнутым элементом и двояковыпуклым элементом, может занимать по меньшей мере часть внутреннего пространства дверцы, в результате чего дверца значительно облегчается. Согласно следующему предпочтительному варианту исполнения изобретения рукоятка изготавливается за одно целое с дверцей во время одного и того же процесса литья с использованием газа, вводимого в расплавленную пластмассу под давлением, для чего захват, выполненный в виде вставки, подготавливается и вставляется в раму дверцы таким образом, чтобы вставка выступала от задней стороны рамы. Таким образом, изготовление дверцы значительно упрощается. Согласно следующему предпочтительному варианту исполнения изобретения дверца может быть изготовлена из прозрачной пластмассы, что позволяет видеть внутреннее пространство барабана стиральной машины. В целях повышения прочности или привлекательности машины по меньшей мере часть рамы дверцы обрабатывается таким образом, чтобы она была покрыта защитным элементом, устойчивым к царапинам и/или воздействию химических веществ. Кроме того, защитный элемент может быть выполнен в виде кольца из пластмассы АБС (акрилонитрилбутадиенстирол), которое крепится на передней стороне рамы дверцы при помощи клеевого, зажимного или сварного соединения. Принципиальное преимущество изобретения заключается в интеграции нескольких компонентов воедино. Таким образом, уменьшается сложность сборки дверцы. Уменьшение сложности сборки ведет к снижению материальных затрат и, в частности, стоимости монтажных работ. В итоге снижаются общие затраты на сборку. Кроме того, изобретение выгодно тем, что уменьшается общий объем капиталовложений, а также время и оснастка, необходимые для отливки. Кроме того, значительно снижается расход энергии на выполнение процесса. Прочие преимущества следуют из приведенного ниже описания прилагаемых фигур. На фигурах показан предпочтительный вариант исполнения изобретения. Фигуры, описание и пункты формулы изобретения содержат сочетания многочисленных признаков. Специалист в области техники может самостоятельно комбинировать упомянутые признаки в любых оправданных сочетаниях, не выходя за рамки объема, определенного патентной заявкой. Перечень чертежей В частности, на фигурах изображено: фиг. 1: поперечное сечение дверцы стиральной машины с фронтальной загрузкой; фиг. 2: схематичное сечение ручки дверцы стиральной машины. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 представлено поперечное сечение дверцы 1, которая закрывает загрузочное отверстие стиральной машины с фронтальной загрузкой, изготовлена как единое целое из пластмассы вместе с внутренней полостью 5, окруженной вогнутым корпусным элементом 3, двояковыпуклым корпусным элементом 4 и рамой 2. Когда дверца 1 находится в закрытом положении внутри машины (не показанной на фигуре), вогнутый элемент 3 проходит через загрузочное отверстие машины и прижимается к резиновому уплотнителю загрузочного отверстия, герметизируя его. Рама 2 остается снаружи корпуса стиральной машины. Дверца 1 содержит рукоятку 61 на передней стороне 21 рамы 2 дверцы и вставку, которая служит захватом 62, вмонтированную в пластмассу рамы 2 и выступающую на задней стороне 22 рамы 2, противоположной указанной рукоятке. На другой стороне дверцы 1 имеется шарнирный элемент 7, закрепленный на раме 2 винтами, проходящими через заднюю сторону 22 рамы 2. Передняя сторона 21 рамы 2 покрыта непрозрачным защитным элементом 8, который скрывает механические элементы дверцы 1 и в то же время защищает ее от царапин и воздействия химических веществ, например моющих средств,используемых во время стирки в стиральной машине. На фиг. 2 представлено схематичное поперечное сечение дверной рамы 2, покрытой защитным элементом 8, для дверцы 1 по изобретению. На передней стороне 21 рамы 2 выполнена выемка 24, в которой установлена ручка 6. Ручка 6 содержит рукоятку 61, которая выступает из периметра дверцы, и захватный крючок 63, выступающий через отверстие на задней стороне 22 рамы 2. Ручка 6 может поворачиваться на стержне, соединенном с несколькими трубчатыми вставками (не показаны), вмонтированными в пластмассу рамы 2, в которых стержень может поворачиваться. Список ссылочных обозначений: 1 - дверца; 2 - рама дверцы; 21 - передняя сторона; 22 - задняя сторона; 24 - передняя выемка; 3 - вогнутый корпус; 31 - кромка; 4 - двояковыпуклый корпусной элемент; 5 - полость; 6 - ручка; 61 - рукоятка; 62 - вставки; 63 - захват; 7 - шарнирный элемент; 8 - защитный элемент. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дверца (1) стиральной машины с фронтальной загрузкой, содержащая раму (2), вогнутый корпусной элемент (3), кромка (31) которого соединена с рамой (2), и двояковыпуклый корпусной элемент(4), который закрывает образованную вогнутым элементом (3) вогнутую поверхность, образуя в дверце(1) полость (5), отличающаяся тем, что рама (2), вогнутый (3) и двояковыпуклый (4) элементы дверцы (1) изготовлены из пластмассы как единое целое литьем с использованием газа, вводимого в расплавленную пластмассу под давлением. 2. Дверца по п.1, отличающаяся тем, что она имеет вставки (62), вмонтированные в пластмассу дверцы. 3. Дверца по одному из предыдущих пунктов, отличающаяся тем, что рама (2) на своей передней стороне (21) имеет выемку (24), предназначенную для установки ручки (6), а на задней стороне (22) - выемку, предназначенную для установки шарнира (7). 4. Дверца по одному из предыдущих пунктов, отличающаяся тем, что полость (5) занимает по меньшей мере часть внутреннего пространства дверцы (1). 5. Дверца по п.1 или 2, отличающаяся тем, что рукоятка (61) выполнена за одно целое с дверцей (1). 6. Дверца по п.5, отличающаяся тем, что она содержит запирающий захват (62), выполненный в виде вставки, вмонтированной в раму (2) таким образом, что вставка выступает от задней стороны (22) рамы (2). 7. Дверца по одному из предыдущих пунктов, отличающаяся тем, что указанная пластмасса является прозрачной. 8. Дверца по одному из предыдущих пунктов, отличающаяся тем, что по меньшей мере часть передней стороны (21) рамы (2) покрыта защитным элементом (8), устойчивым к царапинам и/или воздействию химических веществ. 9. Дверца по п.8, отличающаяся тем, что защитный элемент (8) изготовлен из пластмассы АБС. 10. Стиральная машина с фронтальной загрузкой по любому из пп.1-9.
