Упаковочный футляр

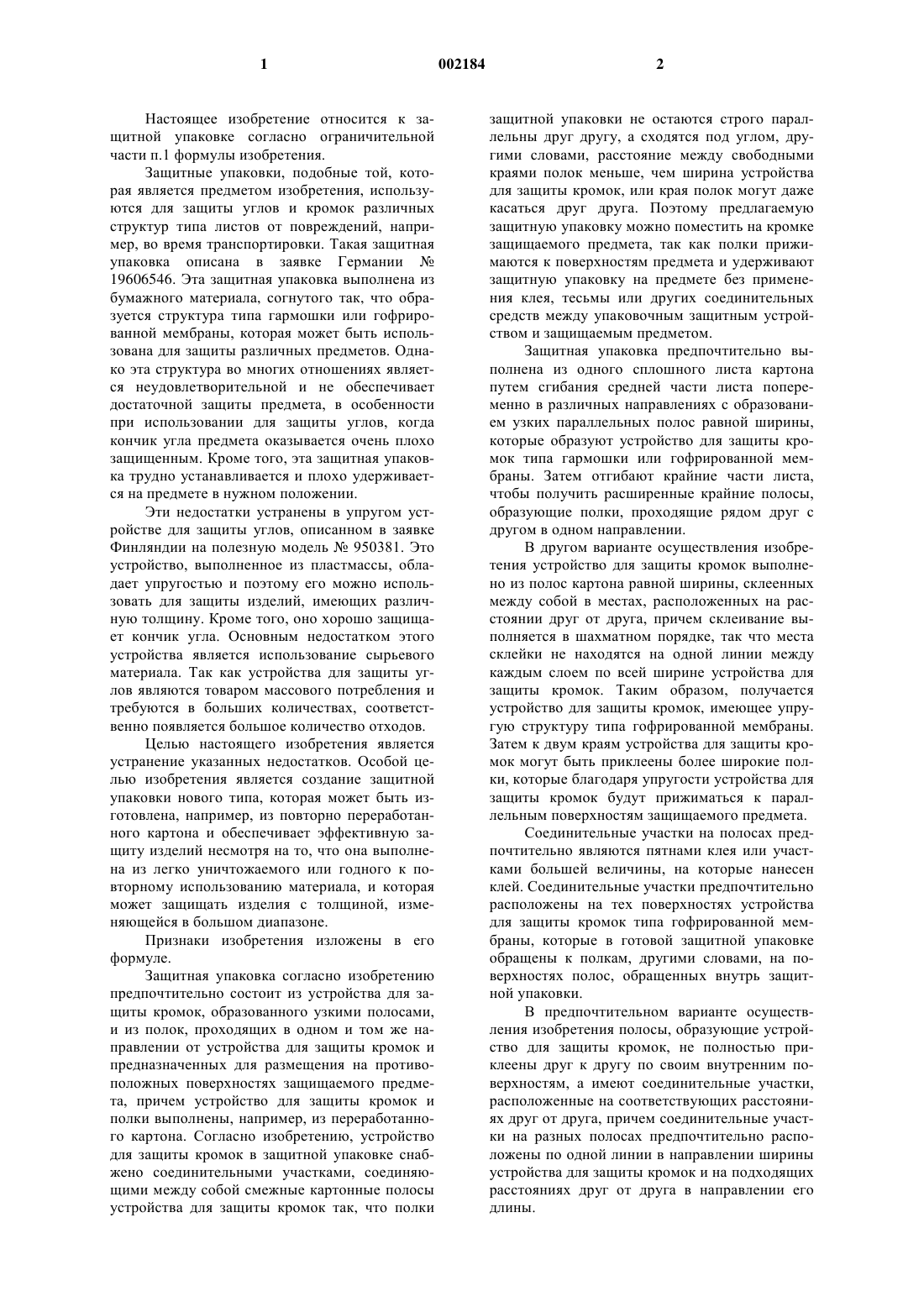

1 Настоящее изобретение относится к защитной упаковке согласно ограничительной части п.1 формулы изобретения. Защитные упаковки, подобные той, которая является предметом изобретения, используются для защиты углов и кромок различных структур типа листов от повреждений, например, во время транспортировки. Такая защитная упаковка описана в заявке Германии 19606546. Эта защитная упаковка выполнена из бумажного материала, согнутого так, что образуется структура типа гармошки или гофрированной мембраны, которая может быть использована для защиты различных предметов. Однако эта структура во многих отношениях является неудовлетворительной и не обеспечивает достаточной защиты предмета, в особенности при использовании для защиты углов, когда кончик угла предмета оказывается очень плохо защищенным. Кроме того, эта защитная упаковка трудно устанавливается и плохо удерживается на предмете в нужном положении. Эти недостатки устранены в упругом устройстве для защиты углов, описанном в заявке Финляндии на полезную модель 950381. Это устройство, выполненное из пластмассы, обладает упругостью и поэтому его можно использовать для защиты изделий, имеющих различную толщину. Кроме того, оно хорошо защищает кончик угла. Основным недостатком этого устройства является использование сырьевого материала. Так как устройства для защиты углов являются товаром массового потребления и требуются в больших количествах, соответственно появляется большое количество отходов. Целью настоящего изобретения является устранение указанных недостатков. Особой целью изобретения является создание защитной упаковки нового типа, которая может быть изготовлена, например, из повторно переработанного картона и обеспечивает эффективную защиту изделий несмотря на то, что она выполнена из легко уничтожаемого или годного к повторному использованию материала, и которая может защищать изделия с толщиной, изменяющейся в большом диапазоне. Признаки изобретения изложены в его формуле. Защитная упаковка согласно изобретению предпочтительно состоит из устройства для защиты кромок, образованного узкими полосами,и из полок, проходящих в одном и том же направлении от устройства для защиты кромок и предназначенных для размещения на противоположных поверхностях защищаемого предмета, причем устройство для защиты кромок и полки выполнены, например, из переработанного картона. Согласно изобретению, устройство для защиты кромок в защитной упаковке снабжено соединительными участками, соединяющими между собой смежные картонные полосы устройства для защиты кромок так, что полки 2 защитной упаковки не остаются строго параллельны друг другу, а сходятся под углом, другими словами, расстояние между свободными краями полок меньше, чем ширина устройства для защиты кромок, или края полок могут даже касаться друг друга. Поэтому предлагаемую защитную упаковку можно поместить на кромке защищаемого предмета, так как полки прижимаются к поверхностям предмета и удерживают защитную упаковку на предмете без применения клея, тесьмы или других соединительных средств между упаковочным защитным устройством и защищаемым предметом. Защитная упаковка предпочтительно выполнена из одного сплошного листа картона путем сгибания средней части листа попеременно в различных направлениях с образованием узких параллельных полос равной ширины,которые образуют устройство для защиты кромок типа гармошки или гофрированной мембраны. Затем отгибают крайние части листа,чтобы получить расширенные крайние полосы,образующие полки, проходящие рядом друг с другом в одном направлении. В другом варианте осуществления изобретения устройство для защиты кромок выполнено из полос картона равной ширины, склеенных между собой в местах, расположенных на расстоянии друг от друга, причем склеивание выполняется в шахматном порядке, так что места склейки не находятся на одной линии между каждым слоем по всей ширине устройства для защиты кромок. Таким образом, получается устройство для защиты кромок, имеющее упругую структуру типа гофрированной мембраны. Затем к двум краям устройства для защиты кромок могут быть приклеены более широкие полки, которые благодаря упругости устройства для защиты кромок будут прижиматься к параллельным поверхностям защищаемого предмета. Соединительные участки на полосах предпочтительно являются пятнами клея или участками большей величины, на которые нанесен клей. Соединительные участки предпочтительно расположены на тех поверхностях устройства для защиты кромок типа гофрированной мембраны, которые в готовой защитной упаковке обращены к полкам, другими словами, на поверхностях полос, обращенных внутрь защитной упаковки. В предпочтительном варианте осуществления изобретения полосы, образующие устройство для защиты кромок, не полностью приклеены друг к другу по своим внутренним поверхностям, а имеют соединительные участки,расположенные на соответствующих расстояниях друг от друга, причем соединительные участки на разных полосах предпочтительно расположены по одной линии в направлении ширины устройства для защиты кромок и на подходящих расстояниях друг от друга в направлении его длины. 3 В предпочтительном варианте осуществления изобретения сгибы между полосами защитного устройства кромок снабжены надрезами для увеличения упругости устройства для защиты кромок, т.е. структуры защитной упаковки, выполненной в виде гофрированной мембраны. Надрезы могут быть сделаны, например, по одной линии с соединительными участками. В предпочтительном варианте осуществления изобретения надрезы расположены по одной линии с соединительными участками,но только на внутренних сгибах между полосами, так что надрезы не видны на готовой защитной упаковке, а ее гармошкообразная часть выглядит сплошной и цельной. Защитная упаковка, описанная выше, может быть использована для защиты прямых кромок предметов типа листов. В одном из вариантов осуществления изобретения защитная упаковка снабжена поперечным разрезом, который в готовой упаковке проходит от полок к устройству для защиты кромок, прорезая большую часть последнего. Таким образом, только в зоне наружных сгибов между полосами и в зоне сгибов между крайними полосами и полками получаются узкие перемычки, которые образуют стык вдоль поперечного разреза, соединяющий две части защитной упаковки, расположенные по обе стороны от поперечного разреза, и позволяющий этим частям отгибаться под углом друг к другу. В другом альтернативном варианте поперечный разрез начинается не сразу от краев полок, а в начале поперечного разреза оставлена маленькая перемычка, чтобы защитная упаковка могла оставаться прямой и жесткой, и только когда ей придают форму уголка,эти перемычки рвутся или ломаются, например,при перегибании в обратном направлении. Таким образом, та же самая защитная упаковка с поперечным разрезом, позволяющим использовать ее для защиты углов предметов, может также использоваться как "прямая" защитная упаковка для защиты прямых кромок предметов. В предпочтительном варианте осуществления изобретения поперечный разрез расположен около линии соединительных участков,соединяющих полосы между собой, и соответствующих надрезов на внутренних сгибах между полосами, так что соединительные участки и надрезы лежат по одну сторону от поперечного разреза. В этом случае полосы на другой стороне от поперечного разреза соединены как внутренними, так и наружными сгибами, и не имеют соединительных участков, удерживающих их вместе. Таким образом, когда две части защитной упаковки отогнуты под углом друг к другу,части полос по обеим сторонам от поперечного разреза сцепляются между собой и не будут мешать частям защитной упаковки отгибаться под углом друг к другу. В то же время в области взаимного сцепления в вершине угла упаковки 4 создается сильная двойная защита, которая эффективно защищает кончик угла предмета. По сравнению с известными решениями предлагаемая защитная упаковка имеет значительные преимущества. Хотя предлагаемая защитная упаковка может быть выполнена, например, из дешевого, повторно используемого картона, который может быть легко переработан для дальнейшего использования или уничтожен,она имеет упругую структуру, даже двух аспектов. Во-первых, благодаря упругости полок и их наклону друг к другу, защитная упаковка удерживается на защищаемом предмете, охватывая его, так что нет необходимости в ее закреплении при установке на защищаемый предмет, что делает процесс упаковки более быстрым и простым. Во-вторых, часть защитной упаковки,имеющая структуру типа гофрированной мембраны, т.е. устройство для защиты кромок, является гибким по ширине, что позволяет использовать защитную упаковку одного и того же размера для защиты предметов различной толщины. Кроме того, нет необходимости иметь отдельные упаковки для защиты прямых кромок предметов и для защиты углов предметов, так как одна и та же защитная упаковка может быть использована для защиты прямых кромок и может быть согнута под углом для защиты углов. Далее изобретение будет описано подробно со ссылками на приложенные чертежи, где фиг. 1 изображает защитную упаковку согласно изобретению и фиг. 2 - заготовку с поперечным разрезом,из которой изготoвлена защитная упаковка, показанная на фиг. 1. Защитная упаковка, показанная на фиг. 1,предназначена для защиты угла предмета типа листа и изготовлена из картонной заготовки по существу прямоугольной формы, показанной на фиг. 2. Заготовка имеет по краям прямые плоские полки 2 и 3 равной ширины и длины. Между полками находится часть защитной упаковки,образующая устройство 1 для защиты кромок. Оно имеет тринадцать параллельных линий сгиба, находящихся на равных расстояниях друг от друга и образующих между полками 2 и 3 структуру типа гармошки или гофрированной мембраны, содержащую двенадцать узких полос 5. Каждая вторая полоса снабжена пятнами 4 клея, расположенными на расстоянии друг от друга в продольном направлении полос. Пятна клея в разных полосах находятся на одном уровне. В зонах пятен клея каждый второй сгиб,т.е. каждый из внутренних сгибов 6, снабжен надрезами 8, другими словами, внутренние сгибы в этих зонах разрезаны. Заготовка также имеет поперечный разрез 9, который почти разрезает ее пополам поперек направления полос 5. Поперечный разрез 9 начинается от внутренних частей зубчатых вырезов или скосов 14, выполненных в полках 2 и 3,но так, что с краев заготовки оставлены малень 5 кие перемычки 16. Затем поперечный разрез продолжается прерыванием, т.е. он чередуется с неразрезанными промежутками на каждом наружном сгибе 7 между полосами 5 и на сгибах 10 между крайними полосами и полками. Эти неразрезанные промежутки образуют стык 11. Поперечный разрез 9 расположен так, что с одной стороны от него на полосах 5 имеются соединительные участки и надрезы 8, а с другой стороны от него полосы не имеют соединительных участков и соответствующих надрезов. Кроме того, на одной стороне поперечного разреза 9 полки 2 и 3 снабжены соединительными надрезами 15 для их взаимного сцепления, когда защитная упаковка сгибается под углом. Когда заготовка, показанная на фиг. 2,сложена и сжата, т.е. когда соединительные участки 4 прижаты к противолежащей полосе 5 или полке 2, образуется прямая эластичная защитная упаковка, в которой полки 2 и 3 наклонены друг к другу, как показано на фиг. 1. Когда защитную упаковку нужно согнуть, чтобы получить устройство для защиты угла, как показано на фиг. 1, части 12 и 13 защитной упаковки сперва слегка отгибают, поворачивая их вокруг стыка 11, в обратном направлении, чтобы порвались перемычки 16. После этого две части 12 и 13 отгибают под углом друг к другу. В результате участки полосы 5 в частях 12 и 13 около поперечного разреза 9 сцепляются друг с другом, образуя плотное и прочное устройство для защиты угла. В то же время скосы 14 в части 12 входят в соединительные надрезы 15 на полках части 13 так, что две части 12 и 13 сцепляются под прямым углом, не будучи склеены. Однако можно использовать клеевые соединения либо вместо соединительных надрезов, либо в дополнение к ним. В приведенном выше описании был рассмотрен пример выполнения изобретения со ссылками на чертежи, однако возможны другие варианты выполнения изобретения в пределах объема, определяемого его формулой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная упаковка для защиты кромочных участков предмета типа листа, состоящая из устройства (1) для защиты кромок и из полок (2, 3),проходящих от устройства для защиты кромок к противоположным поверхностям защищаемого предмета, причем устройство для защиты кромок и полки выполнены из картона, отличающаяся тем,что полки (2, 3) и устройство (1) для защиты кромок изготовлены из сплошного листа картона путем его сгибания так, что устройство для защиты кромок, образованное узкими полосами (5), образует структуру типа гармошки или гофрированной мембраны, содержащую соединительные участки(4), соединяющие между собой смежные полосы (5) 6 устройства для защиты кромок с прижатием полок наклонно по направлению друг к другу. 2. Защитная упаковка по п.1, отличающаяся тем, что соединительные участки (4) состоят из пятен клея. 3. Защитная упаковка по п.1 или 2, отличающаяся тем, что соединительные участки (4) расположены на поверхностях полос (5), обращенных к полкам. 4. Защитная упаковка по любому из пп.1-3,отличающаяся тем, что соединительные участки (4) на разных полосах (5) расположены по одной линии по ширине устройства для защиты кромок и на расстоянии друг от друга в направлении длины устройства для защиты кромок. 5. Защитная упаковка по любому из пп.1-4,отличающаяся тем, что сгиб (6, 7) между полосами(5) снабжен надрезами (8) для увеличения упругости устройства для защиты кромок в направлении его ширины. 6. Защитная упаковка по п.5, отличающаяся тем, что надрезы (8) расположены по одной линии с соединительными участками (4). 7. Защитная упаковка по п.5 или 6, отличающаяся тем, что надрезы (8) расположены на внутренних сгибах (6) между полосами (5). 8. Защитная упаковка по любому из пп.1-7,отличающаяся тем, что она снабжена поперечным разрезом (9), прорезающим существенную часть полок (2, 3) и устройства (1) для защиты кромок, а наружные сгибы (7) между полосами (5) и сгибы(10) между крайними полосами и полками образуют стык (11) по линии поперечного разреза, позволяя двум частям (12, 13) защитной упаковки отгибаться под углом друг к другу. 9. Защитная упаковка по п.8, отличающаяся тем, что поперечный разрез (9) расположен около линии соединительных участков и соответствующих надрезов (8) на внутренних сгибах (6) между полосами (5) так, что соединительные участки и надрезы лежат по одну сторону от поперечного разреза, а полосы с другой стороны от поперечного разреза соединены между собой сгибами и не имеют соединительных участков. 10. Защитная упаковка по п.8 или 9, отличающаяся тем, что полки (2, 3) снабжены скошенными вырезами (14) на краях поперечного разреза(9), позволяя двум частям (12, 13) защитной упаковки отгибаться под углом 90 друг к другу. 11. Защитная упаковка по любому из пп.8-10,отличающаяся тем, что полка (2, 3) снабжена соединительным надрезом (15) вблизи поперечного разреза (9) для сцепления полок друг с другом, когда части защитной упаковки отгибаются под углом друг к другу. 12. Защитная упаковка по любому из пп.8-11,отличающаяся тем, что край полки (2, 3) имеет перемычку (16) в начале поперечного разреза (9), которая рвется, когда защитная упаковка сгибается под углом.
