Ручка из синтетической смолы и бутылка с такой ручкой

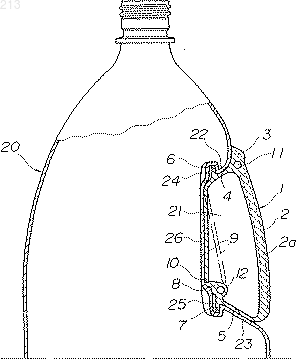

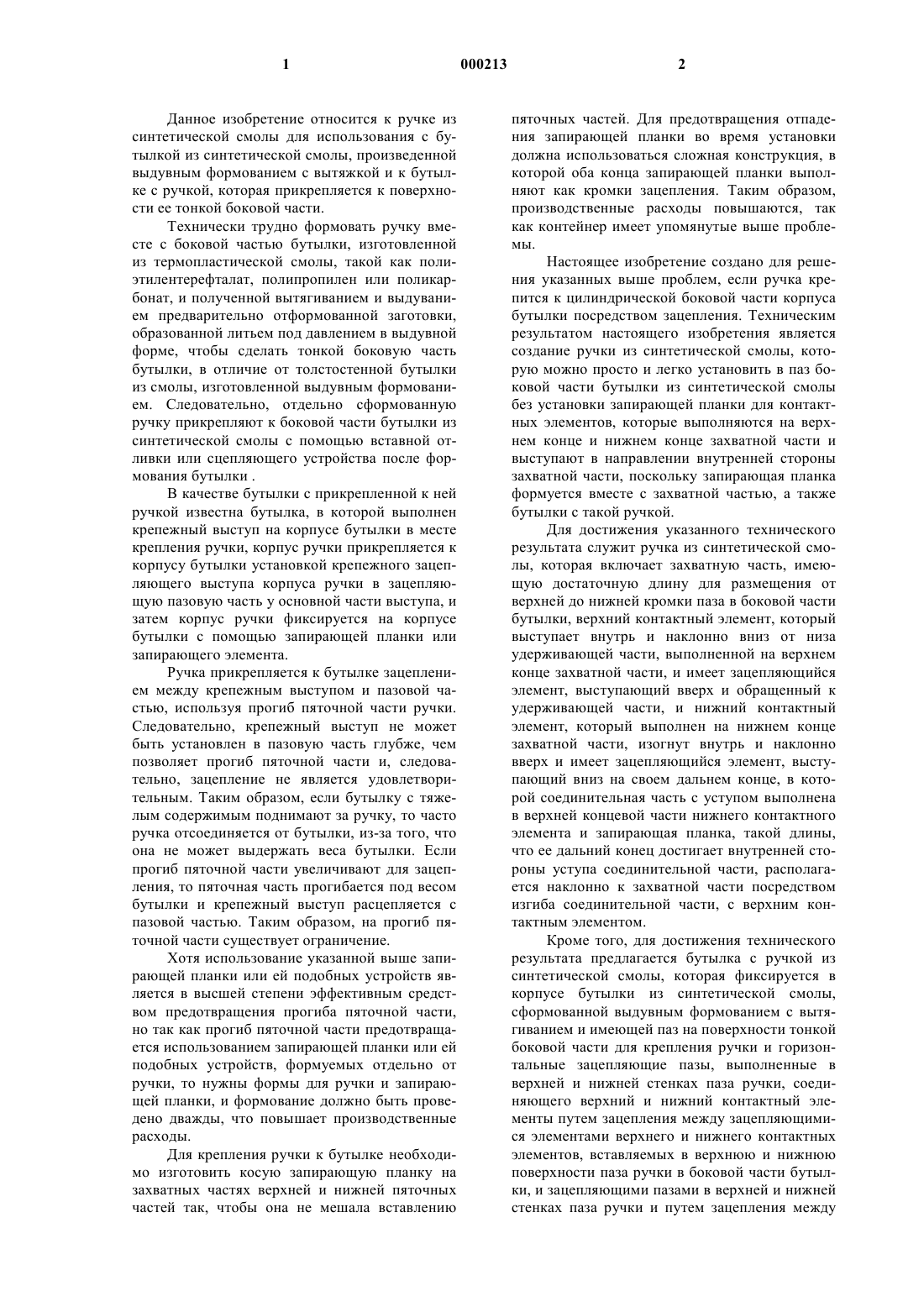

1 Данное изобретение относится к ручке из синтетической смолы для использования с бутылкой из синтетической смолы, произведенной выдувным формованием с вытяжкой и к бутылке с ручкой, которая прикрепляется к поверхности ее тонкой боковой части. Технически трудно формовать ручку вместе с боковой частью бутылки, изготовленной из термопластической смолы, такой как полиэтилентерефталат, полипропилен или поликарбонат, и полученной вытягиванием и выдуванием предварительно отформованной заготовки,образованной литьем под давлением в выдувной форме, чтобы сделать тонкой боковую часть бутылки, в отличие от толстостенной бутылки из смолы, изготовленной выдувным формованием. Следовательно, отдельно сформованную ручку прикрепляют к боковой части бутылки из синтетической смолы с помощью вставной отливки или сцепляющего устройства после формования бутылки . В качестве бутылки с прикрепленной к ней ручкой известна бутылка, в которой выполнен крепежный выступ на корпусе бутылки в месте крепления ручки, корпус ручки прикрепляется к корпусу бутылки установкой крепежного зацепляющего выступа корпуса ручки в зацепляющую пазовую часть у основной части выступа, и затем корпус ручки фиксируется на корпусе бутылки с помощью запирающей планки или запирающего элемента. Ручка прикрепляется к бутылке зацеплением между крепежным выступом и пазовой частью, используя прогиб пяточной части ручки. Следовательно, крепежный выступ не может быть установлен в пазовую часть глубже, чем позволяет прогиб пяточной части и, следовательно, зацепление не является удовлетворительным. Таким образом, если бутылку с тяжелым содержимым поднимают за ручку, то часто ручка отсоединяется от бутылки, из-за того, что она не может выдержать веса бутылки. Если прогиб пяточной части увеличивают для зацепления, то пяточная часть прогибается под весом бутылки и крепежный выступ расцепляется с пазовой частью. Таким образом, на прогиб пяточной части существует ограничение. Хотя использование указанной выше запирающей планки или ей подобных устройств является в высшей степени эффективным средством предотвращения прогиба пяточной части,но так как прогиб пяточной части предотвращается использованием запирающей планки или ей подобных устройств, формуемых отдельно от ручки, то нужны формы для ручки и запирающей планки, и формование должно быть проведено дважды, что повышает производственные расходы. Для крепления ручки к бутылке необходимо изготовить косую запирающую планку на захватных частях верхней и нижней пяточных частей так, чтобы она не мешала вставлению 2 пяточных частей. Для предотвращения отпадения запирающей планки во время установки должна использоваться сложная конструкция, в которой оба конца запирающей планки выполняют как кромки зацепления. Таким образом,производственные расходы повышаются, так как контейнер имеет упомянутые выше проблемы. Настоящее изобретение создано для решения указанных выше проблем, если ручка крепится к цилиндрической боковой части корпуса бутылки посредством зацепления. Техническим результатом настоящего изобретения является создание ручки из синтетической смолы, которую можно просто и легко установить в паз боковой части бутылки из синтетической смолы без установки запирающей планки для контактных элементов, которые выполняются на верхнем конце и нижнем конце захватной части и выступают в направлении внутренней стороны захватной части, поскольку запирающая планка формуется вместе с захватной частью, а также бутылки с такой ручкой. Для достижения указанного технического результата служит ручка из синтетической смолы, которая включает захватную часть, имеющую достаточную длину для размещения от верхней до нижней кромки паза в боковой части бутылки, верхний контактный элемент, который выступает внутрь и наклонно вниз от низа удерживающей части, выполненной на верхнем конце захватной части, и имеет зацепляющийся элемент, выступающий вверх и обращенный к удерживающей части, и нижний контактный элемент, который выполнен на нижнем конце захватной части, изогнут внутрь и наклонно вверх и имеет зацепляющийся элемент, выступающий вниз на своем дальнем конце, в которой соединительная часть с уступом выполнена в верхней концевой части нижнего контактного элемента и запирающая планка, такой длины,что ее дальний конец достигает внутренней стороны уступа соединительной части, располагается наклонно к захватной части посредством изгиба соединительной части, с верхнимконтактным элементом. Кроме того, для достижения технического результата предлагается бутылка с ручкой из синтетической смолы, которая фиксируется в корпусе бутылки из синтетической смолы,сформованной выдувным формованием с вытягиванием и имеющей паз на поверхности тонкой боковой части для крепления ручки и горизонтальные зацепляющие пазы, выполненные в верхней и нижней стенках паза ручки, соединяющего верхний и нижний контактный элементы путем зацепления между зацепляющимися элементами верхнего и нижнего контактных элементов, вставляемых в верхнюю и нижнюю поверхности паза ручки в боковой части бутылки, и зацепляющими пазами в верхней и нижней стенках паза ручки и путем зацепления между 3 фиксирующей планкой и уступом соединительной части в верхней концевой части нижнего контактного элемента. В качестве исходного материала для корпуса бутылки можно использовать термопластические смолы, такие как полиэтилентерефталат, полипропилен, поликарбонат, полиэтилен, полиэтиленнафталат и им подобные материалы, а в качестве исходного материала для ручки можно использовать термопластические смолы, имеющие упругость и прочность,такие как полипропилен, полиэтилен, найлон и им подобные материалы. Технический результат и преимущества настоящего изобретения станут ясными в последующем описании предпочтительного варианта настоящего изобретения с отсылкой к сопутствующим чертежам, где: на фиг.1 изображен вид сбоку ручки из синтетической смолы по варианту выполнения настоящего изобретения; на фиг.2 - вид спереди ручки из синтетической смолы; на фиг.3 - продольный вид сбоку ключевых частей бутылки с ручкой настоящего изобретения из синтетической смолы; на фиг.4 - продольный вид сбоку ключевых частей бутылки с ручкой из синтетической смолы, прикрепленной к бутылке. На фигурах позиция 1 - это ручка, сформованная из полипропилена литьевым формованием и состоящая из прямоугольной захватной части 2, вытянутой в продольном направлении,верхнего контактного элемента 4, выступающего внутрь от низа удерживающей части 3, выполненной на верхнем конце захватной части 2,и нижнего контактного элемента 5, который выступает из нижнего конца захватной части 2 и изгибается внутрь. Захватная часть 2 имеет Н-образное поперечное сечение и перемычку 2 а в центральной части и слабо изгибается внутрь. Верхний контактный элемент 4 и нижний контактный элемент 5 формуют заодно с захватной частью 2 таким образом, что верхний контактный элемент 4 наклонен вниз, а нижний контактный элемент 5 наклонен вверх к внутренней стороне захватной части 2. Верхний контактный элемент 4 и нижний контактный элемент 5 имеют ту же ширину, что и захватная часть, но их толщины таковы, что дают определенную степень изгиба. Зацепляющийся элемент 6 выполнен на верхней поверхности верхнего контактного элемента 4 и обращен к удерживающей части 3 таким образом, что выступает вверх, а зацепляющийся элемент 7 выполнен на нижней поверхности верхней концевой части нижнего контактного элемента 5 таким образом, что выступает вниз. Верхняя концевая часть 8 контактного элемента 5 выполнена направленной внутрь в виде толстого блока, а уступ соединительной части 10 для зацепления с концом запирающей планки 9, 000213 4 идущей от верхнего контактного элемента 4,выполнен в поперечном направлении на конце верхней концевой части 8. Запирающая планка 9 имеет соединительную часть, которая сильно изогнута внутрь от низа зацепляющегося элемента 6 контактного элемента 4, идет наклонно в направлении захватной части на длину, при которой ее дальний конец достигает внутренней стороны уступа соединительной части 10, и имеет функцию возвращаться в первоначальное положение относительно силы давления вследствие гибкости, вызванной кривизной ее соединительной части. Зацепляющиеся элементы 6 и 7 выполнены как выступающие элементы, имеющие V-образное плоское поперечное сечение и проем, направленный наружу, для предотвращения вмятин,образующихся во время формования толстой части. Сравнительные цифры 11 и 12 обозначают отверстия для предотвращения вмятин в удерживающей части 3 и верхней концевой части 8, соответственно, и могут быть использованы для вставления зажима для крепления ручки. Сконструированную таким образом ручку 1, закрепляют на бутылке 20 из синтетической смолы, имеющей тонкую цилиндрическую часть, образованную выдувным формованием с вытяжкой, установкой ее в паз 21 для крепления ручки, образованный на поверхности боковой части бутылки 20. Верхняя стенка 22 паза 21 ручки скошена вниз, нижняя стенка 23 скошена вверх, а горизонтальные зацепляющие пазы 24 и 25 выполнены в поверхностях соответствующих стенок. Ручка 1 может быть закреплена в пазе 21 ручки предварительно, как показано штрихпунктирной пинией на фиг.4. То есть, верхний контактный элемент 4 сначала вставляют по диагонали в паз 21 ручки в боковой части бутылки, располагая захватную часть 2 вертикально, верхнюю концевую часть 8 нижнего контактного элемента 5 принудительно вдавливают в паз 21 ручки до контакта с вертикальной стенкой 26, в то время, как зацепляющийся элемент 6 вдавливается в зацепляющий паз 24 в верхней стенке 22 и затем зацепляющийся элемент 7 устанавливается в зацепляющий паз 25 в нижней стенке 23. Так как зацепляющиеся элементы 6 и 7 только зацепляются с зацепляющими пазами 24 и 25 силой противодействия изгибу, вызываемой принудительным вдавливанием верхнего и нижнего контактных элементов 4 и 5 во время установки соответственно, и не фиксируются прочно при этом предварительном креплении,если сила растяжения прикладывается к захватной части 2, то верхний и нижний контактные элементы 4 и 5 изгибаются, зацепляющиеся элементы 6 и 7 выскальзывают из зацепляющих пазов 24 и 25, соответственно, и ручка 1 отсоединяется. 5 Чтобы решить эту проблему, при вдавливании нижней части запирающей планки 9 в направлении наиболее дальней части паза 21 ручки в боковой части бутылки после предварительного крепления, запирающая планка 9 слегка изгибается при скольжении по верхней поверхности верхней концевой части 8 нижнего контактного элемента 5, удаленный конец которого обращен слегка вверх, изгибается в части,соединяющейся с верхним контактным элементом 4, и движется до контакта с вертикальной стенкой 26. Так как уступ зацепляющей части 10 у нижней части вертикальной стенки 26 открыт, то дальний конец запирающей планки 9,изгибаясь, попадает за уступ зацепляющей части 10 и зацепляется с уступом зацепляющей части 10. При устранении силы давления в запирающей планке 9 возникает сила отталкивания, которая возвращает запирающую планку 9 изогнутой соединительной частью в первоначальное положение, тем самым устраняя зазор в зацеплении между запирающей планкой 9 и уступом соединительной части 10, и запирающая планка 9 не рассоединяется с уступом соединительной части 10 до тех пор, пока ее не изгибают для расцепления с уступом соединительной части 10. При зацеплении дальнего конца запирающей планки 9 с уступом соединительной части 10 запирающая планка 9 функционирует как распорка между верхним контактным элементом 4 и нижним контактным элементом 5 и верхний и нижний контактные элементы 4 и 5 прижимаются к верхней и нижней стенкам 22 и 23 соответственно, образуя плотное зацепление между зацепляющимися элементами 6 и 7 и зацепляющими пазами 24 и 25. Следовательно,даже если большие силы растяжения прикладывают к захватной части, то верхний и нижний контактные элементы 4 и 5 противостоят силе растяжения и предотвращают расцепление ручки 1 с бутылкой. Чтобы отсоединить ручку 1, вставляют тонкую планку между запирающей планкой 9 и вертикальной стенкой 26 и запирающая планка 9 принудительно изгибается с удалением дальнего конца запирающей планки 9 из уступа соединительной части 10. В ручке 1, в которой запирающая планка 9,предназначенная для зацепления с уступом соединительной части 10, идет от верхнего контактного элемента 4, необязательно устанавливать запирающую планку 9 таким образом, чтобы она не попадала в зазор между верхним и нижним элементами 4 и 5 во время крепления запирающей планки 9, в отличие от случая, когда запирающую планку формуют отдельно от ручки, и ручку 1 просто вдавливают прямо для зацепления дальнего конца запирающей планки с уступом соединительной части. Следовательно, работа крепления ручки 1 крайне проста и 6 может быть выполнена автоматически без помощи труда человека. Так как запирающую планку формуют вместе с ручкой 1, нет необходимости в форме для запирающей планки, а сама запирающая планка является продолжением верхнего контактного элемента 4. Следовательно, устройство ручки не является сложным, формуется только ручка, и тем самым снижаются расходы на формование. В результате стоимость производства ручки снижается. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручка из синтетической смолы, состоящая из захватной части (2), имеющей достаточную длину для размещения от верхней кромки до нижней кромки паза, выполненного в боковой части бутылки, удерживающей части (3),выполненной на верхнем конце захватной части(2), верхнего контактного элемента (4), расположенного на верхнем конце захватной части и имеющего зацепляющий элемент (6), выступающий вверх и обращенный к удерживающей части (3), нижнего контактного элемента (5),который выполнен на нижнем конце захватной части (2) и имеет зацепляющий элемент (7), выступающий вниз у своего дальнего конца, и запирающего элемента (9), отличающаяся тем, что верхний контактный элемент (4) выступает наклонно вниз от низа удерживающей части (3),нижний контактный элемент (5) изогнут внутрь и наклонно вверх, а в верхней части его зацепляющего элемента (7) выполнен уступ (10), запирающий элемент выполнен в виде планки (9) такой длины, что ее дальний конец достигает внутренней стороны уступа, проходит наклонно в направлении захватной части посредством изгиба ее соединительной части, соединяющей ее с верхним контактным элементом. 2. Бутылка с ручкой, состоящая из корпуса бутылки (20) из синтетической смолы, полученного формованием с растяжением и выдуванием и имеющего паз (21) для крепления ручки (1) на поверхности тонкой боковой части и горизонтальные зацепляющие пазы (24, 25), выполненные в верхней и нижней стенках паза (21) для ручки (1), и ручки (1) из синтетической смолы,которая состоит из захватной части (2), имеющей достаточную длину для размещения от верхней кромки до нижней кромки паза, выполненного в боковой части бутылки, удерживающей части (3), выполненной на верхнем конце захватной части (2), верхнего контактного элемента (4), расположенного на верхнем конце захватной части и имеющего зацепляющий элемент (6), выступающий вверх и обращенный к удерживающей части (3), нижнего контактного элемента (5), который выполнен на нижнем конце захватной части (2) и имеет зацепляющий элемент (7), выступающий вниз у своего дальнего конца, и запирающего элемента (9), причем ручка зафиксирована в боковой части бутылки соединением верхнего и нижнего контактных элeмeнтoв (4, 5) посредством зацепления между зацепляющими элементами (6, 7) верхнего и нижнего контактных элементов (4, 5), вставленных в верхнюю и нижнюю поверхности паза для ручки (1) в боковой части бутылки, и зацепляющими пазами (24, 25) в верхней и нижней стенках паза (21) для ручки (1), отличающаяся тем, что верхний контактный элемент (4) ручки(1) выступает наклонно вниз от низа удерживающей части (2), нижний контактный элемент(5) изогнут внутрь и наклонно вверх, а в верхней части его зацепляющего элемента (7) выполнен уступ (10), запирающий элемент выполнен в виде планки (9) такой длины, что дальний 8 конец достигает внутренней стороны уступа,проходит наклонно в направлении захватной части посредством изгиба ее соединительной части, соединяющей ее с верхним контактным элементом, причем ручка фиксируется в боковой части бутылки соединением верхнего и нижнего контактных элементов (4, 5) путем зацепления между зацепляющимися элементами верхнего и нижнего контактных элементов (6,7), вставленных в верхнюю и нижнюю поверхности паза ручки в боковой части бутылки, и зацепляющими пазами (24, 25), выполненными в верхней и нижней стенках паза ручки, и зацеплением между запирающей планкой (9) и уступом (10) соединительной части в верхней концевой части нижнего контактного элемента (5).
