Подъемное устройство для подъема ротора ветроэнергетической установки

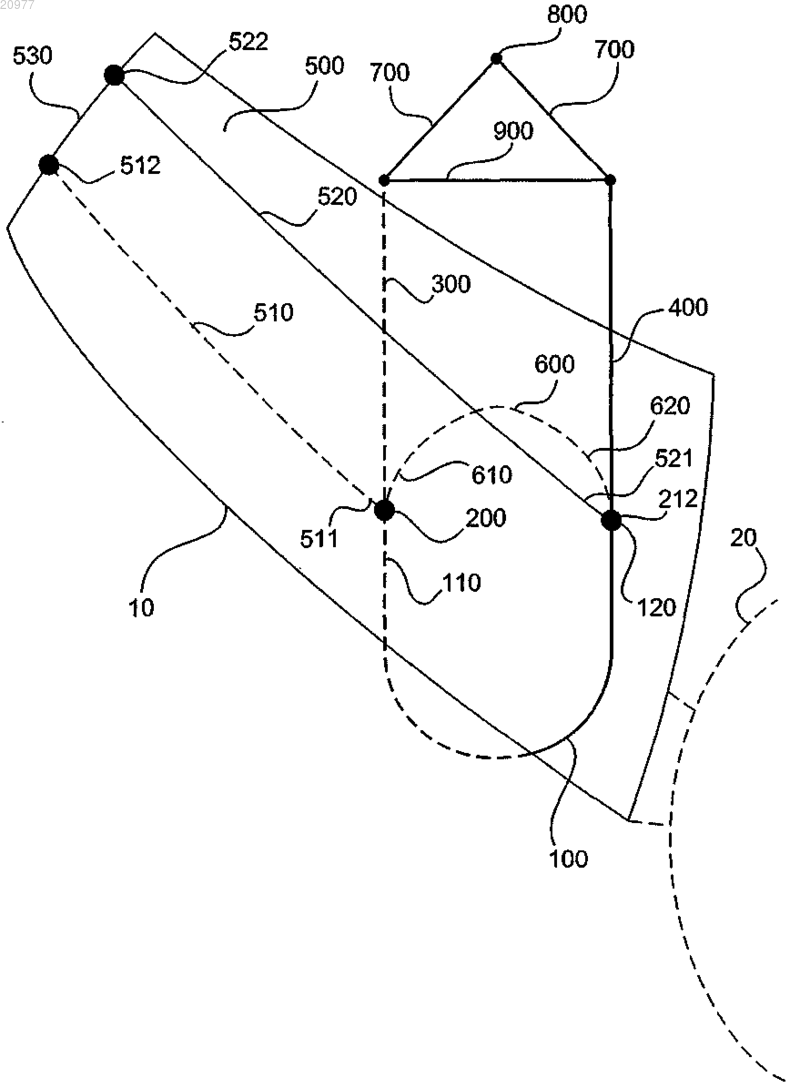

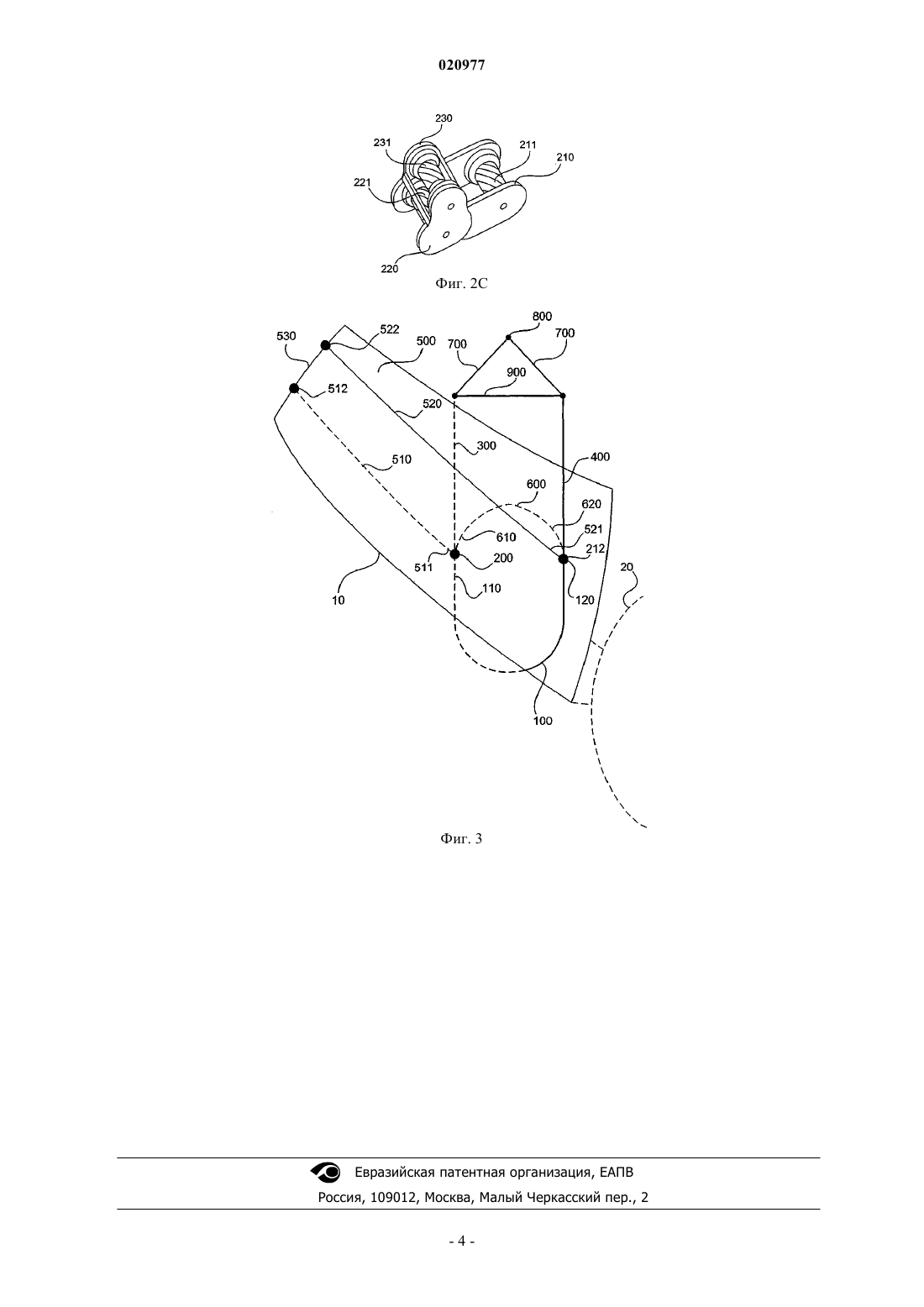

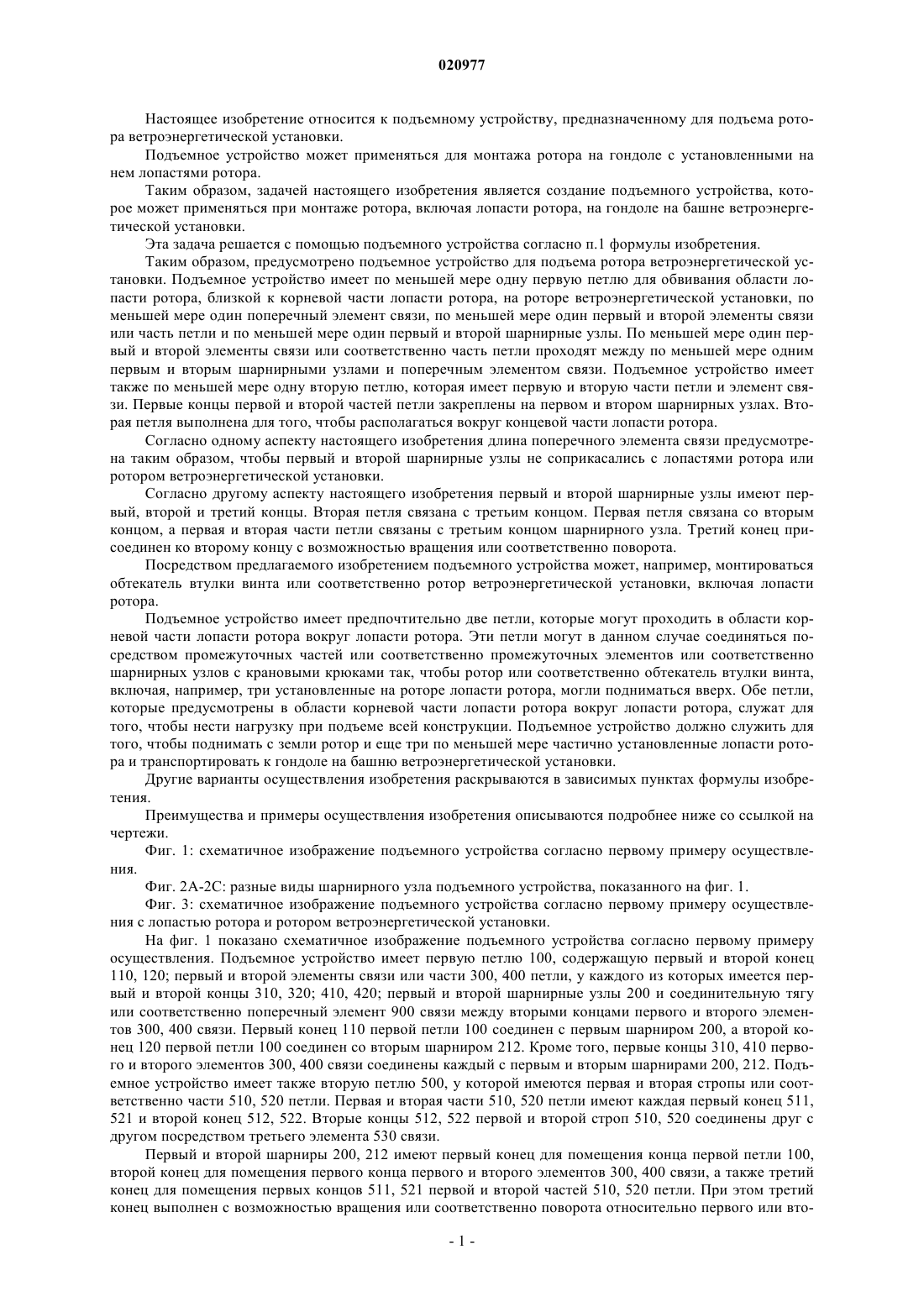

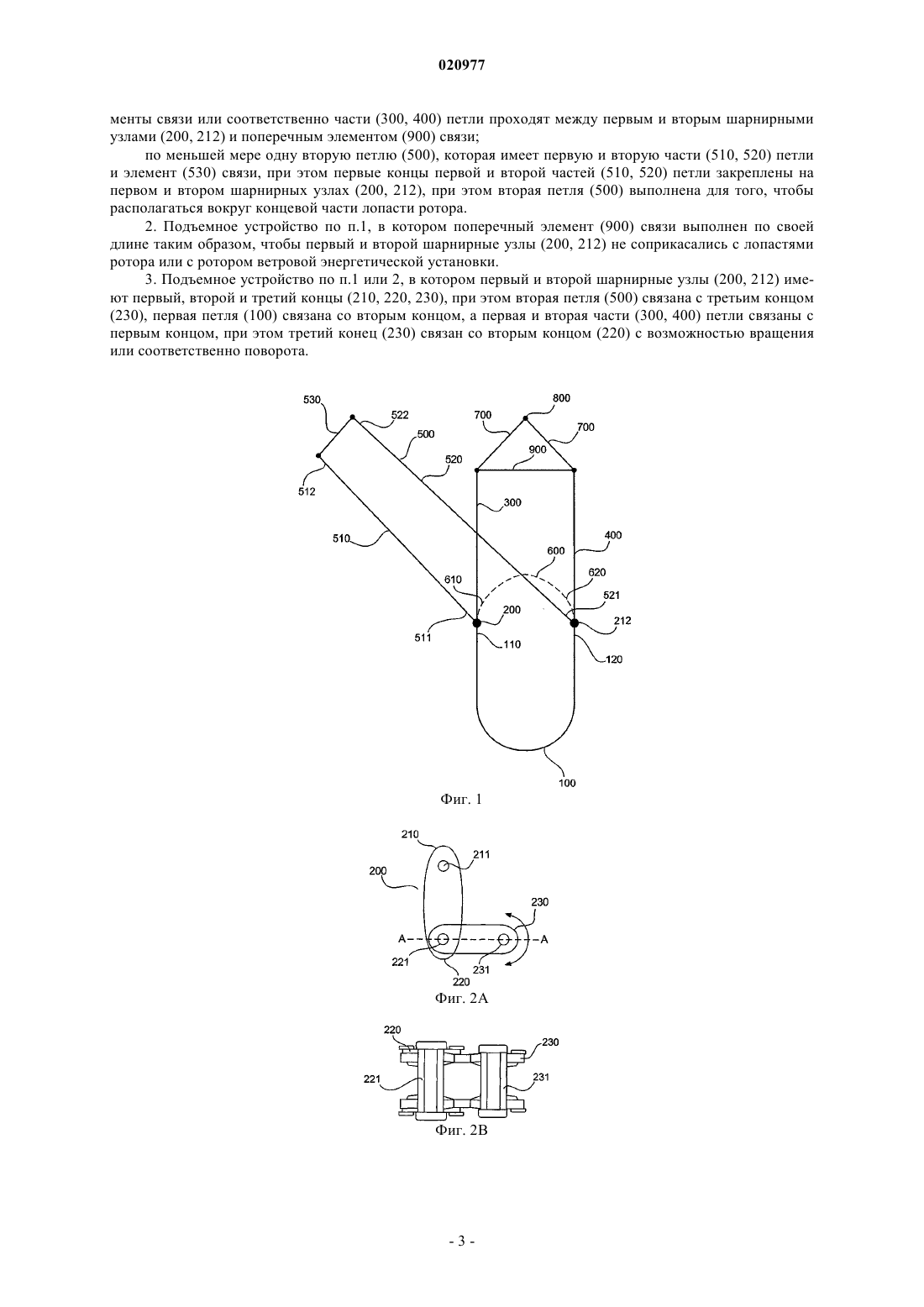

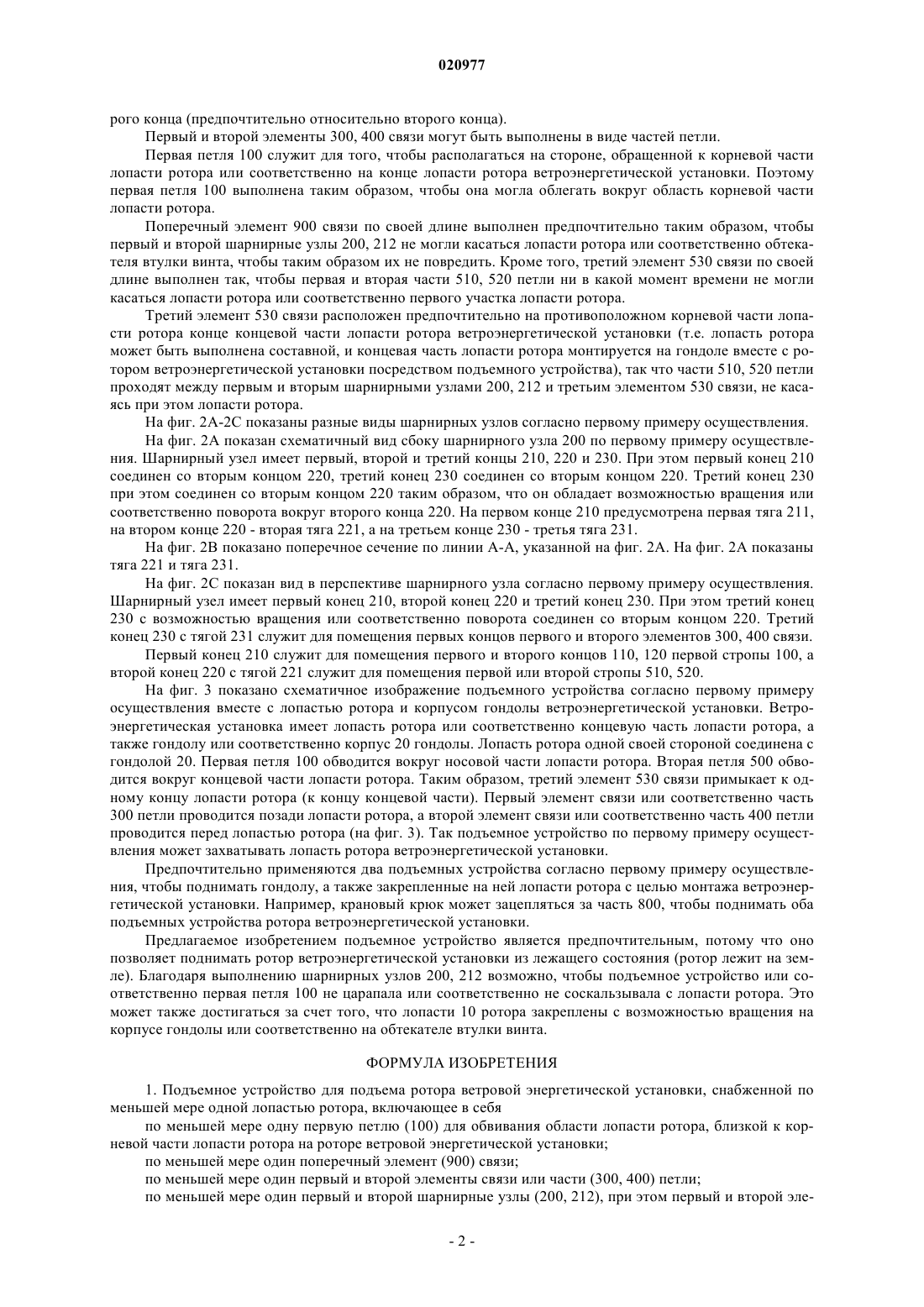

ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ ПОДЪЕМА РОТОРА ВЕТРОЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ Предлагается подъемное устройство для подъема ротора ветровой энергетической установки. Подъемное устройство имеет по меньшей мере одну первую петлю (100) для обвивания области лопасти ротора вблизи корневой части лопасти ротора на роторе ветровой энергетической установки, по меньшей мере один поперечный элемент (900) связи, по меньшей мере один первый и второй элементы связи или часть (300, 400) петли и по меньшей мере один первый и второй шарнирные узлы (200, 212). По меньшей мере один первый и второй элементы связи или соответственно части (300, 400) петли проходят между по меньшей мере одним первым и вторым шарнирными узлами (200, 212) и поперечным элементом (900) связи. Подъемное устройство имеет также по меньшей мере одну вторую петлю (500), которая имеет первую и вторую части (510, 520) петли и элемент (530) связи. Первые концы первой и второй частей (510, 520) петли закреплены на первом и втором шарнирных узлах (200, 212). Вторая петля (500) выполнена для того, чтобы располагаться вокруг концевой части лопасти ротора.(71)(73) Заявитель и патентовладелец: ВОББЕН ПРОПЕРТИЗ ГМБХ (DE) Настоящее изобретение относится к подъемному устройству, предназначенному для подъема ротора ветроэнергетической установки. Подъемное устройство может применяться для монтажа ротора на гондоле с установленными на нем лопастями ротора. Таким образом, задачей настоящего изобретения является создание подъемного устройства, которое может применяться при монтаже ротора, включая лопасти ротора, на гондоле на башне ветроэнергетической установки. Эта задача решается с помощью подъемного устройства согласно п.1 формулы изобретения. Таким образом, предусмотрено подъемное устройство для подъема ротора ветроэнергетической установки. Подъемное устройство имеет по меньшей мере одну первую петлю для обвивания области лопасти ротора, близкой к корневой части лопасти ротора, на роторе ветроэнергетической установки, по меньшей мере один поперечный элемент связи, по меньшей мере один первый и второй элементы связи или часть петли и по меньшей мере один первый и второй шарнирные узлы. По меньшей мере один первый и второй элементы связи или соответственно часть петли проходят между по меньшей мере одним первым и вторым шарнирными узлами и поперечным элементом связи. Подъемное устройство имеет также по меньшей мере одну вторую петлю, которая имеет первую и вторую части петли и элемент связи. Первые концы первой и второй частей петли закреплены на первом и втором шарнирных узлах. Вторая петля выполнена для того, чтобы располагаться вокруг концевой части лопасти ротора. Согласно одному аспекту настоящего изобретения длина поперечного элемента связи предусмотрена таким образом, чтобы первый и второй шарнирные узлы не соприкасались с лопастями ротора или ротором ветроэнергетической установки. Согласно другому аспекту настоящего изобретения первый и второй шарнирные узлы имеют первый, второй и третий концы. Вторая петля связана с третьим концом. Первая петля связана со вторым концом, а первая и вторая части петли связаны с третьим концом шарнирного узла. Третий конец присоединен ко второму концу с возможностью вращения или соответственно поворота. Посредством предлагаемого изобретением подъемного устройства может, например, монтироваться обтекатель втулки винта или соответственно ротор ветроэнергетической установки, включая лопасти ротора. Подъемное устройство имеет предпочтительно две петли, которые могут проходить в области корневой части лопасти ротора вокруг лопасти ротора. Эти петли могут в данном случае соединяться посредством промежуточных частей или соответственно промежуточных элементов или соответственно шарнирных узлов с крановыми крюками так, чтобы ротор или соответственно обтекатель втулки винта,включая, например, три установленные на роторе лопасти ротора, могли подниматься вверх. Обе петли,которые предусмотрены в области корневой части лопасти ротора вокруг лопасти ротора, служат для того, чтобы нести нагрузку при подъеме всей конструкции. Подъемное устройство должно служить для того, чтобы поднимать с земли ротор и еще три по меньшей мере частично установленные лопасти ротора и транспортировать к гондоле на башню ветроэнергетической установки. Другие варианты осуществления изобретения раскрываются в зависимых пунктах формулы изобретения. Преимущества и примеры осуществления изобретения описываются подробнее ниже со ссылкой на чертежи. Фиг. 1: схематичное изображение подъемного устройства согласно первому примеру осуществления. Фиг. 2 А-2 С: разные виды шарнирного узла подъемного устройства, показанного на фиг. 1. Фиг. 3: схематичное изображение подъемного устройства согласно первому примеру осуществления с лопастью ротора и ротором ветроэнергетической установки. На фиг. 1 показано схематичное изображение подъемного устройства согласно первому примеру осуществления. Подъемное устройство имеет первую петлю 100, содержащую первый и второй конец 110, 120; первый и второй элементы связи или части 300, 400 петли, у каждого из которых имеется первый и второй концы 310, 320; 410, 420; первый и второй шарнирные узлы 200 и соединительную тягу или соответственно поперечный элемент 900 связи между вторыми концами первого и второго элементов 300, 400 связи. Первый конец 110 первой петли 100 соединен с первым шарниром 200, а второй конец 120 первой петли 100 соединен со вторым шарниром 212. Кроме того, первые концы 310, 410 первого и второго элементов 300, 400 связи соединены каждый с первым и вторым шарнирами 200, 212. Подъемное устройство имеет также вторую петлю 500, у которой имеются первая и вторая стропы или соответственно части 510, 520 петли. Первая и вторая части 510, 520 петли имеют каждая первый конец 511,521 и второй конец 512, 522. Вторые концы 512, 522 первой и второй строп 510, 520 соединены друг с другом посредством третьего элемента 530 связи. Первый и второй шарниры 200, 212 имеют первый конец для помещения конца первой петли 100,второй конец для помещения первого конца первого и второго элементов 300, 400 связи, а также третий конец для помещения первых концов 511, 521 первой и второй частей 510, 520 петли. При этом третий конец выполнен с возможностью вращения или соответственно поворота относительно первого или вто-1 020977 рого конца (предпочтительно относительно второго конца). Первый и второй элементы 300, 400 связи могут быть выполнены в виде частей петли. Первая петля 100 служит для того, чтобы располагаться на стороне, обращенной к корневой части лопасти ротора или соответственно на конце лопасти ротора ветроэнергетической установки. Поэтому первая петля 100 выполнена таким образом, чтобы она могла облегать вокруг область корневой части лопасти ротора. Поперечный элемент 900 связи по своей длине выполнен предпочтительно таким образом, чтобы первый и второй шарнирные узлы 200, 212 не могли касаться лопасти ротора или соответственно обтекателя втулки винта, чтобы таким образом их не повредить. Кроме того, третий элемент 530 связи по своей длине выполнен так, чтобы первая и вторая части 510, 520 петли ни в какой момент времени не могли касаться лопасти ротора или соответственно первого участка лопасти ротора. Третий элемент 530 связи расположен предпочтительно на противоположном корневой части лопасти ротора конце концевой части лопасти ротора ветроэнергетической установки (т.е. лопасть ротора может быть выполнена составной, и концевая часть лопасти ротора монтируется на гондоле вместе с ротором ветроэнергетической установки посредством подъемного устройства), так что части 510, 520 петли проходят между первым и вторым шарнирными узлами 200, 212 и третьим элементом 530 связи, не касаясь при этом лопасти ротора. На фиг. 2 А-2 С показаны разные виды шарнирных узлов согласно первому примеру осуществления. На фиг. 2 А показан схематичный вид сбоку шарнирного узла 200 по первому примеру осуществления. Шарнирный узел имеет первый, второй и третий концы 210, 220 и 230. При этом первый конец 210 соединен со вторым концом 220, третий конец 230 соединен со вторым концом 220. Третий конец 230 при этом соединен со вторым концом 220 таким образом, что он обладает возможностью вращения или соответственно поворота вокруг второго конца 220. На первом конце 210 предусмотрена первая тяга 211,на втором конце 220 - вторая тяга 221, а на третьем конце 230 - третья тяга 231. На фиг. 2 В показано поперечное сечение по линии А-А, указанной на фиг. 2 А. На фиг. 2 А показаны тяга 221 и тяга 231. На фиг. 2 С показан вид в перспективе шарнирного узла согласно первому примеру осуществления. Шарнирный узел имеет первый конец 210, второй конец 220 и третий конец 230. При этом третий конец 230 с возможностью вращения или соответственно поворота соединен со вторым концом 220. Третий конец 230 с тягой 231 служит для помещения первых концов первого и второго элементов 300, 400 связи. Первый конец 210 служит для помещения первого и второго концов 110, 120 первой стропы 100, а второй конец 220 с тягой 221 служит для помещения первой или второй стропы 510, 520. На фиг. 3 показано схематичное изображение подъемного устройства согласно первому примеру осуществления вместе с лопастью ротора и корпусом гондолы ветроэнергетической установки. Ветроэнергетическая установка имеет лопасть ротора или соответственно концевую часть лопасти ротора, а также гондолу или соответственно корпус 20 гондолы. Лопасть ротора одной своей стороной соединена с гондолой 20. Первая петля 100 обводится вокруг носовой части лопасти ротора. Вторая петля 500 обводится вокруг концевой части лопасти ротора. Таким образом, третий элемент 530 связи примыкает к одному концу лопасти ротора (к концу концевой части). Первый элемент связи или соответственно часть 300 петли проводится позади лопасти ротора, а второй элемент связи или соответственно часть 400 петли проводится перед лопастью ротора (на фиг. 3). Так подъемное устройство по первому примеру осуществления может захватывать лопасть ротора ветроэнергетической установки. Предпочтительно применяются два подъемных устройства согласно первому примеру осуществления, чтобы поднимать гондолу, а также закрепленные на ней лопасти ротора с целью монтажа ветроэнергетической установки. Например,крановый крюк может зацепляться за часть 800, чтобы поднимать оба подъемных устройства ротора ветроэнергетической установки. Предлагаемое изобретением подъемное устройство является предпочтительным, потому что оно позволяет поднимать ротор ветроэнергетической установки из лежащего состояния (ротор лежит на земле). Благодаря выполнению шарнирных узлов 200, 212 возможно, чтобы подъемное устройство или соответственно первая петля 100 не царапала или соответственно не соскальзывала с лопасти ротора. Это может также достигаться за счет того, что лопасти 10 ротора закреплены с возможностью вращения на корпусе гондолы или соответственно на обтекателе втулки винта. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подъемное устройство для подъема ротора ветровой энергетической установки, снабженной по меньшей мере одной лопастью ротора, включающее в себя по меньшей мере одну первую петлю (100) для обвивания области лопасти ротора, близкой к корневой части лопасти ротора на роторе ветровой энергетической установки; по меньшей мере один поперечный элемент (900) связи; по меньшей мере один первый и второй элементы связи или части (300, 400) петли; по меньшей мере один первый и второй шарнирные узлы (200, 212), при этом первый и второй эле-2 020977 менты связи или соответственно части (300, 400) петли проходят между первым и вторым шарнирными узлами (200, 212) и поперечным элементом (900) связи; по меньшей мере одну вторую петлю (500), которая имеет первую и вторую части (510, 520) петли и элемент (530) связи, при этом первые концы первой и второй частей (510, 520) петли закреплены на первом и втором шарнирных узлах (200, 212), при этом вторая петля (500) выполнена для того, чтобы располагаться вокруг концевой части лопасти ротора. 2. Подъемное устройство по п.1, в котором поперечный элемент (900) связи выполнен по своей длине таким образом, чтобы первый и второй шарнирные узлы (200, 212) не соприкасались с лопастями ротора или с ротором ветровой энергетической установки. 3. Подъемное устройство по п.1 или 2, в котором первый и второй шарнирные узлы (200, 212) имеют первый, второй и третий концы (210, 220, 230), при этом вторая петля (500) связана с третьим концом(230), первая петля (100) связана со вторым концом, а первая и вторая части (300, 400) петли связаны с первым концом, при этом третий конец (230) связан со вторым концом (220) с возможностью вращения или соответственно поворота.
