Сейсморазведка

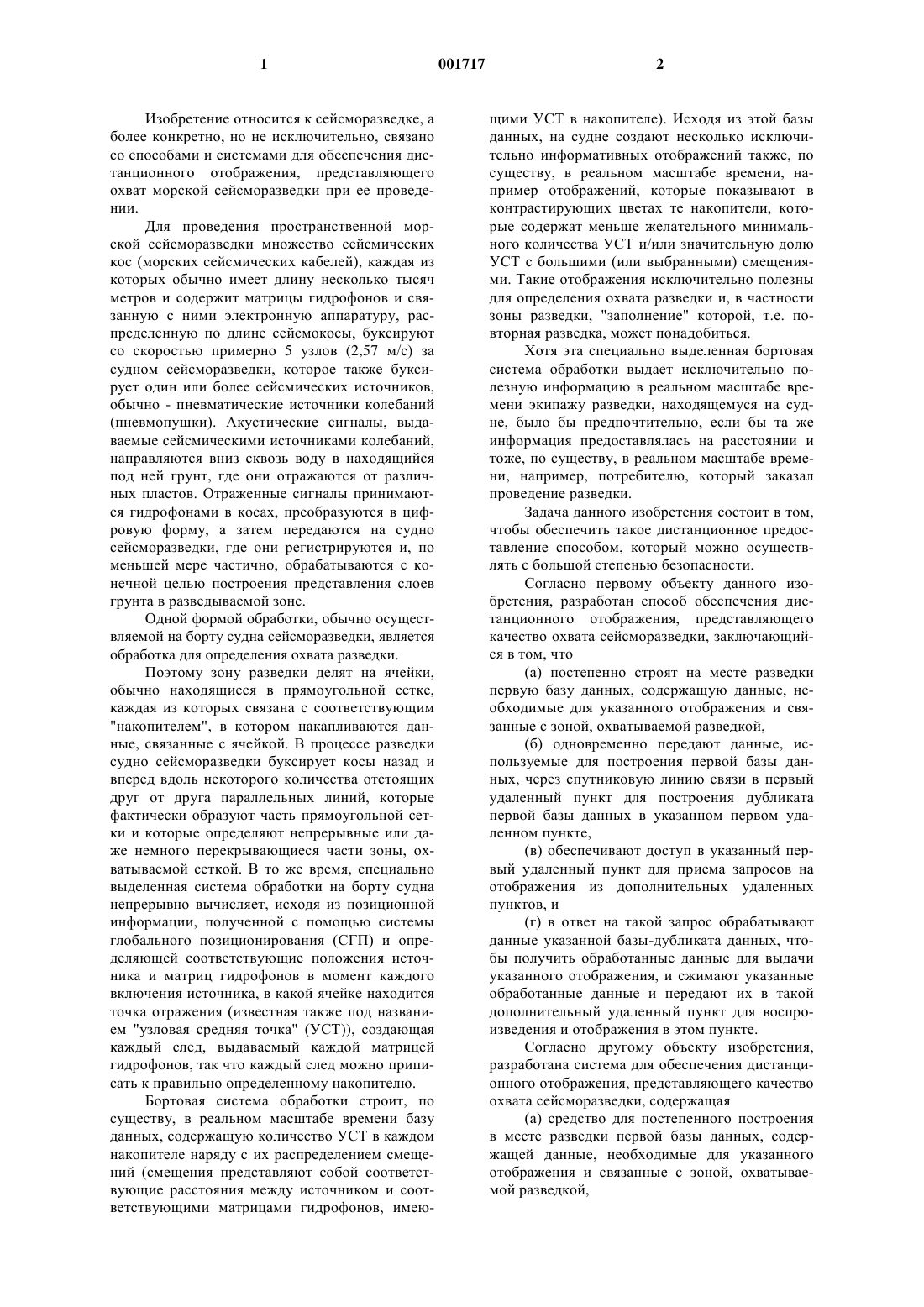

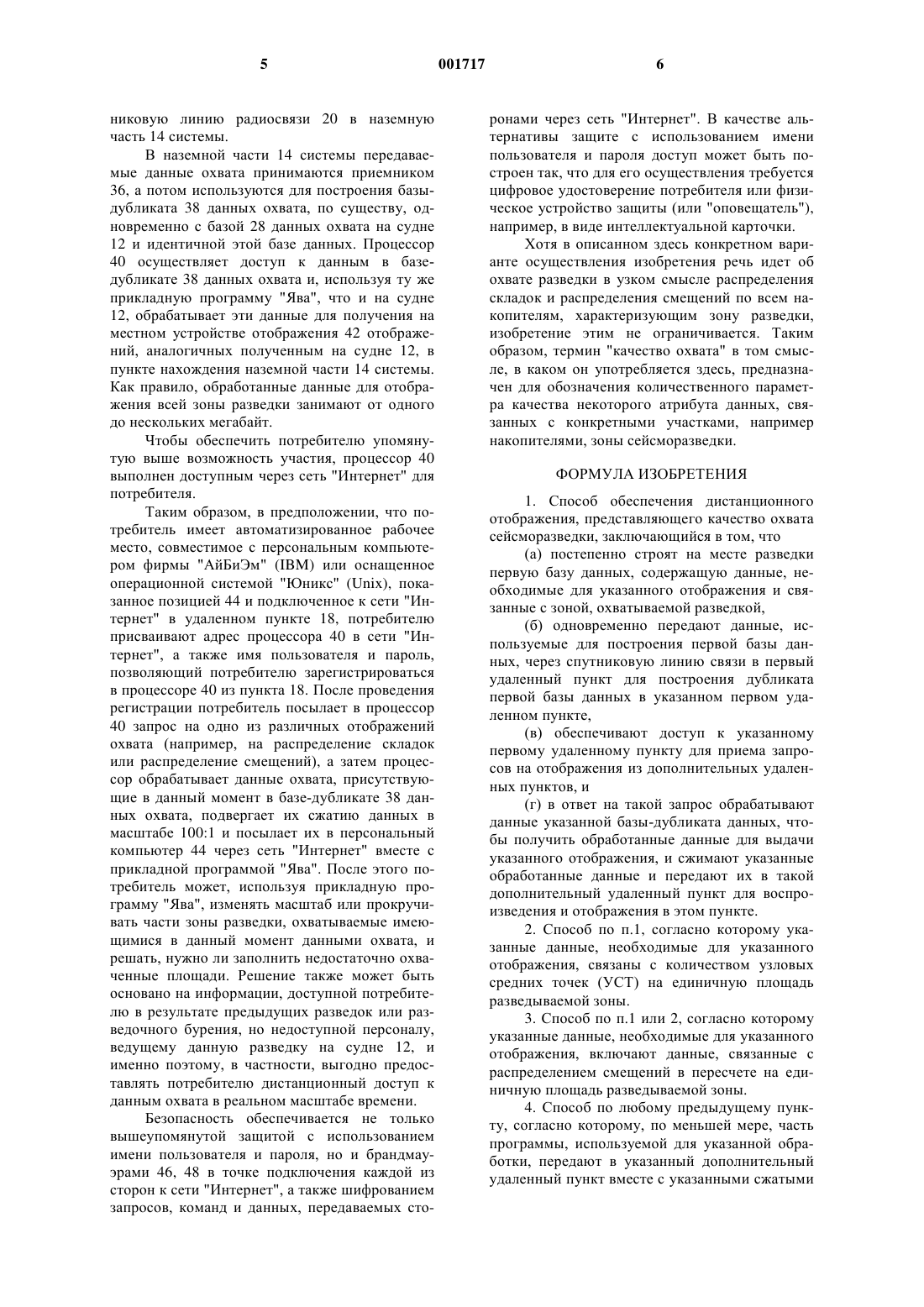

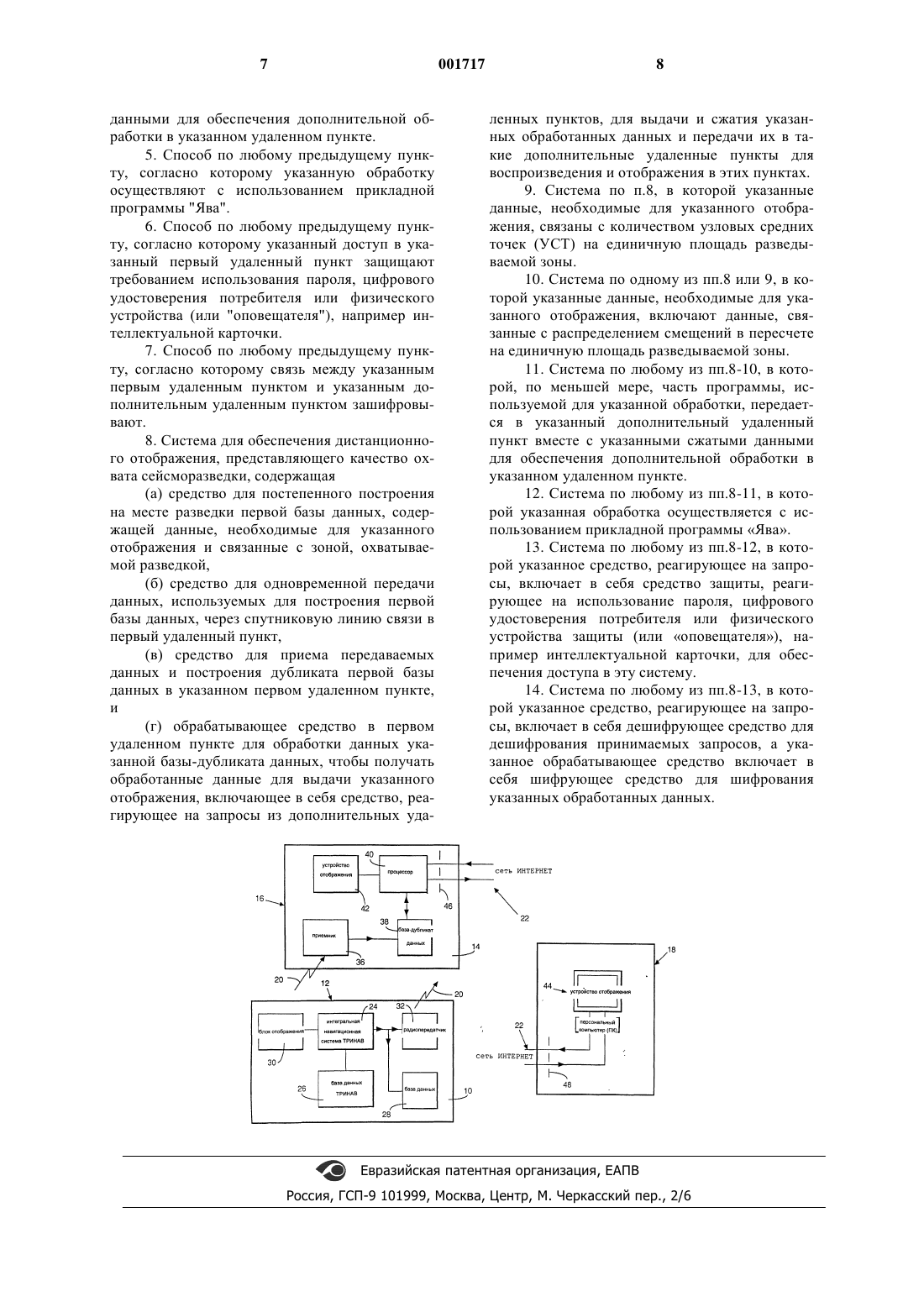

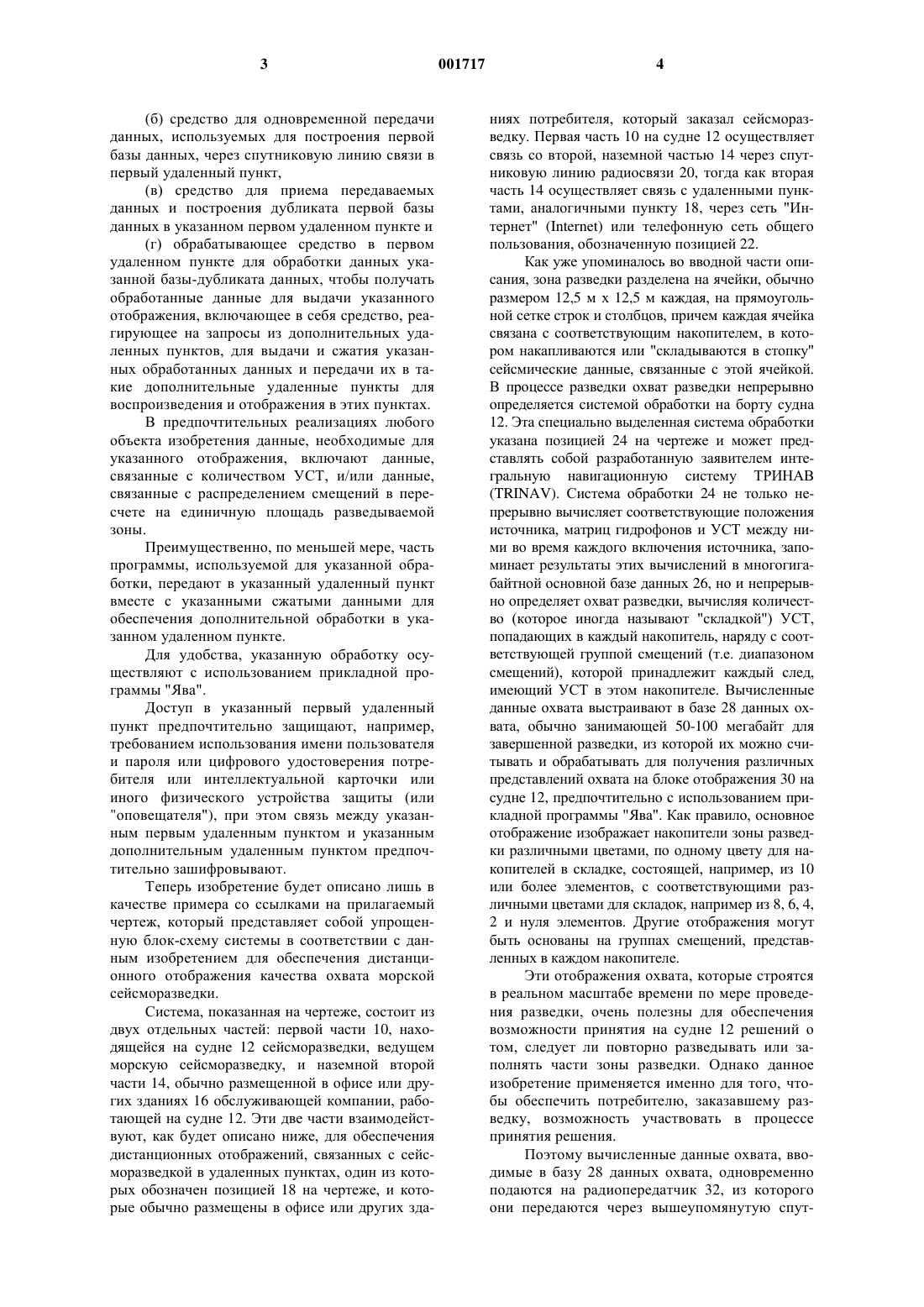

1 Изобретение относится к сейсморазведке, а более конкретно, но не исключительно, связано со способами и системами для обеспечения дистанционного отображения, представляющего охват морской сейсморазведки при ее проведении. Для проведения пространственной морской сейсморазведки множество сейсмических кос (морских сейсмических кабелей), каждая из которых обычно имеет длину несколько тысяч метров и содержит матрицы гидрофонов и связанную с ними электронную аппаратуру, распределенную по длине сейсмокосы, буксируют со скоростью примерно 5 узлов (2,57 м/с) за судном сейсморазведки, которое также буксирует один или более сейсмических источников,обычно - пневматические источники колебаний(пневмопушки). Акустические сигналы, выдаваемые сейсмическими источниками колебаний,направляются вниз сквозь воду в находящийся под ней грунт, где они отражаются от различных пластов. Отраженные сигналы принимаются гидрофонами в косах, преобразуются в цифровую форму, а затем передаются на судно сейсморазведки, где они регистрируются и, по меньшей мере частично, обрабатываются с конечной целью построения представления слоев грунта в разведываемой зоне. Одной формой обработки, обычно осуществляемой на борту судна сейсморазведки, является обработка для определения охвата разведки. Поэтому зону разведки делят на ячейки,обычно находящиеся в прямоугольной сетке,каждая из которых связана с соответствующим"накопителем", в котором накапливаются данные, связанные с ячейкой. В процессе разведки судно сейсморазведки буксирует косы назад и вперед вдоль некоторого количества отстоящих друг от друга параллельных линий, которые фактически образуют часть прямоугольной сетки и которые определяют непрерывные или даже немного перекрывающиеся части зоны, охватываемой сеткой. В то же время, специально выделенная система обработки на борту судна непрерывно вычисляет, исходя из позиционной информации, полученной с помощью системы глобального позиционирования (СГП) и определяющей соответствующие положения источника и матриц гидрофонов в момент каждого включения источника, в какой ячейке находится точка отражения (известная также под названием "узловая средняя точка" (УСТ, создающая каждый след, выдаваемый каждой матрицей гидрофонов, так что каждый след можно приписать к правильно определенному накопителю. Бортовая система обработки строит, по существу, в реальном масштабе времени базу данных, содержащую количество УСТ в каждом накопителе наряду с их распределением смещений (смещения представляют собой соответствующие расстояния между источником и соответствующими матрицами гидрофонов, имею 001717 2 щими УСТ в накопителе). Исходя из этой базы данных, на судне создают несколько исключительно информативных отображений также, по существу, в реальном масштабе времени, например отображений, которые показывают в контрастирующих цветах те накопители, которые содержат меньше желательного минимального количества УСТ и/или значительную долю УСТ с большими (или выбранными) смещениями. Такие отображения исключительно полезны для определения охвата разведки и, в частности зоны разведки, "заполнение" которой, т.е. повторная разведка, может понадобиться. Хотя эта специально выделенная бортовая система обработки выдает исключительно полезную информацию в реальном масштабе времени экипажу разведки, находящемуся на судне, было бы предпочтительно, если бы та же информация предоставлялась на расстоянии и тоже, по существу, в реальном масштабе времени, например, потребителю, который заказал проведение разведки. Задача данного изобретения состоит в том,чтобы обеспечить такое дистанционное предоставление способом, который можно осуществлять с большой степенью безопасности. Согласно первому объекту данного изобретения, разработан способ обеспечения дистанционного отображения, представляющего качество охвата сейсморазведки, заключающийся в том, что(а) постепенно строят на месте разведки первую базу данных, содержащую данные, необходимые для указанного отображения и связанные с зоной, охватываемой разведкой,(б) одновременно передают данные, используемые для построения первой базы данных, через спутниковую линию связи в первый удаленный пункт для построения дубликата первой базы данных в указанном первом удаленном пункте,(в) обеспечивают доступ в указанный первый удаленный пункт для приема запросов на отображения из дополнительных удаленных пунктов, и(г) в ответ на такой запрос обрабатывают данные указанной базы-дубликата данных, чтобы получить обработанные данные для выдачи указанного отображения, и сжимают указанные обработанные данные и передают их в такой дополнительный удаленный пункт для воспроизведения и отображения в этом пункте. Согласно другому объекту изобретения,разработана система для обеспечения дистанционного отображения, представляющего качество охвата сейсморазведки, содержащая(а) средство для постепенного построения в месте разведки первой базы данных, содержащей данные, необходимые для указанного отображения и связанные с зоной, охватываемой разведкой, 3(б) средство для одновременной передачи данных, используемых для построения первой базы данных, через спутниковую линию связи в первый удаленный пункт,(в) средство для приема передаваемых данных и построения дубликата первой базы данных в указанном первом удаленном пункте и(г) обрабатывающее средство в первом удаленном пункте для обработки данных указанной базы-дубликата данных, чтобы получать обработанные данные для выдачи указанного отображения, включающее в себя средство, реагирующее на запросы из дополнительных удаленных пунктов, для выдачи и сжатия указанных обработанных данных и передачи их в такие дополнительные удаленные пункты для воспроизведения и отображения в этих пунктах. В предпочтительных реализациях любого объекта изобретения данные, необходимые для указанного отображения, включают данные,связанные с количеством УСТ, и/или данные,связанные с распределением смещений в пересчете на единичную площадь разведываемой зоны. Преимущественно, по меньшей мере, часть программы, используемой для указанной обработки, передают в указанный удаленный пункт вместе с указанными сжатыми данными для обеспечения дополнительной обработки в указанном удаленном пункте. Для удобства, указанную обработку осуществляют с использованием прикладной программы "Ява". Доступ в указанный первый удаленный пункт предпочтительно защищают, например,требованием использования имени пользователя и пароля или цифрового удостоверения потребителя или интеллектуальной карточки или иного физического устройства защиты (или"оповещателя"), при этом связь между указанным первым удаленным пунктом и указанным дополнительным удаленным пунктом предпочтительно зашифровывают. Теперь изобретение будет описано лишь в качестве примера со ссылками на прилагаемый чертеж, который представляет собой упрощенную блок-схему системы в соответствии с данным изобретением для обеспечения дистанционного отображения качества охвата морской сейсморазведки. Система, показанная на чертеже, состоит из двух отдельных частей: первой части 10, находящейся на судне 12 сейсморазведки, ведущем морскую сейсморазведку, и наземной второй части 14, обычно размещенной в офисе или других зданиях 16 обслуживающей компании, работающей на судне 12. Эти две части взаимодействуют, как будет описано ниже, для обеспечения дистанционных отображений, связанных с сейсморазведкой в удаленных пунктах, один из которых обозначен позицией 18 на чертеже, и которые обычно размещены в офисе или других зда 001717 4 ниях потребителя, который заказал сейсморазведку. Первая часть 10 на судне 12 осуществляет связь со второй, наземной частью 14 через спутниковую линию радиосвязи 20, тогда как вторая часть 14 осуществляет связь с удаленными пунктами, аналогичными пункту 18, через сеть "Интернет" (Internet) или телефонную сеть общего пользования, обозначенную позицией 22. Как уже упоминалось во вводной части описания, зона разведки разделена на ячейки, обычно размером 12,5 м х 12,5 м каждая, на прямоугольной сетке строк и столбцов, причем каждая ячейка связана с соответствующим накопителем, в котором накапливаются или "складываются в стопку" сейсмические данные, связанные с этой ячейкой. В процессе разведки охват разведки непрерывно определяется системой обработки на борту судна 12. Эта специально выделенная система обработки указана позицией 24 на чертеже и может представлять собой разработанную заявителем интегральную навигационную систему ТРИНАВ(TRINAV). Система обработки 24 не только непрерывно вычисляет соответствующие положения источника, матриц гидрофонов и УСТ между ними во время каждого включения источника, запоминает результаты этих вычислений в многогигабайтной основной базе данных 26, но и непрерывно определяет охват разведки, вычисляя количество (которое иногда называют "складкой") УСТ,попадающих в каждый накопитель, наряду с соответствующей группой смещений (т.е. диапазоном смещений), которой принадлежит каждый след,имеющий УСТ в этом накопителе. Вычисленные данные охвата выстраивают в базе 28 данных охвата, обычно занимающей 50-100 мегабайт для завершенной разведки, из которой их можно считывать и обрабатывать для получения различных представлений охвата на блоке отображения 30 на судне 12, предпочтительно с использованием прикладной программы "Ява". Как правило, основное отображение изображает накопители зоны разведки различными цветами, по одному цвету для накопителей в складке, состоящей, например, из 10 или более элементов, с соответствующими различными цветами для складок, например из 8, 6, 4,2 и нуля элементов. Другие отображения могут быть основаны на группах смещений, представленных в каждом накопителе. Эти отображения охвата, которые строятся в реальном масштабе времени по мере проведения разведки, очень полезны для обеспечения возможности принятия на судне 12 решений о том, следует ли повторно разведывать или заполнять части зоны разведки. Однако данное изобретение применяется именно для того, чтобы обеспечить потребителю, заказавшему разведку, возможность участвовать в процессе принятия решения. Поэтому вычисленные данные охвата, вводимые в базу 28 данных охвата, одновременно подаются на радиопередатчик 32, из которого они передаются через вышеупомянутую спут 5 никовую линию радиосвязи 20 в наземную часть 14 системы. В наземной части 14 системы передаваемые данные охвата принимаются приемником 36, а потом используются для построения базыдубликата 38 данных охвата, по существу, одновременно с базой 28 данных охвата на судне 12 и идентичной этой базе данных. Процессор 40 осуществляет доступ к данным в базедубликате 38 данных охвата и, используя ту же прикладную программу "Ява", что и на судне 12, обрабатывает эти данные для получения на местном устройстве отображения 42 отображений, аналогичных полученным на судне 12, в пункте нахождения наземной части 14 системы. Как правило, обработанные данные для отображения всей зоны разведки занимают от одного до нескольких мегабайт. Чтобы обеспечить потребителю упомянутую выше возможность участия, процессор 40 выполнен доступным через сеть "Интернет" для потребителя. Таким образом, в предположении, что потребитель имеет автоматизированное рабочее место, совместимое с персональным компьютером фирмы "АйБиЭм" (IBM) или оснащенное операционной системой "Юникс" (Unix), показанное позицией 44 и подключенное к сети "Интернет" в удаленном пункте 18, потребителю присваивают адрес процессора 40 в сети "Интернет", а также имя пользователя и пароль,позволяющий потребителю зарегистрироваться в процессоре 40 из пункта 18. После проведения регистрации потребитель посылает в процессор 40 запрос на одно из различных отображений охвата (например, на распределение складок или распределение смещений), а затем процессор обрабатывает данные охвата, присутствующие в данный момент в базе-дубликате 38 данных охвата, подвергает их сжатию данных в масштабе 100:1 и посылает их в персональный компьютер 44 через сеть "Интернет" вместе с прикладной программой "Ява". После этого потребитель может, используя прикладную программу "Ява", изменять масштаб или прокручивать части зоны разведки, охватываемые имеющимися в данный момент данными охвата, и решать, нужно ли заполнить недостаточно охваченные площади. Решение также может быть основано на информации, доступной потребителю в результате предыдущих разведок или разведочного бурения, но недоступной персоналу,ведущему данную разведку на судне 12, и именно поэтому, в частности, выгодно предоставлять потребителю дистанционный доступ к данным охвата в реальном масштабе времени. Безопасность обеспечивается не только вышеупомянутой защитой с использованием имени пользователя и пароля, но и брандмауэрами 46, 48 в точке подключения каждой из сторон к сети "Интернет", а также шифрованием запросов, команд и данных, передаваемых сто 001717 6 ронами через сеть "Интернет". В качестве альтернативы защите с использованием имени пользователя и пароля доступ может быть построен так, что для его осуществления требуется цифровое удостоверение потребителя или физическое устройство защиты (или "оповещатель"),например, в виде интеллектуальной карточки. Хотя в описанном здесь конкретном варианте осуществления изобретения речь идет об охвате разведки в узком смысле распределения складок и распределения смещений по всем накопителям, характеризующим зону разведки,изобретение этим не ограничивается. Таким образом, термин "качество охвата" в том смысле, в каком он употребляется здесь, предназначен для обозначения количественного параметра качества некоторого атрибута данных, связанных с конкретными участками, например накопителями, зоны сейсморазведки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ обеспечения дистанционного отображения, представляющего качество охвата сейсморазведки, заключающийся в том, что(а) постепенно строят на месте разведки первую базу данных, содержащую данные, необходимые для указанного отображения и связанные с зоной, охватываемой разведкой,(б) одновременно передают данные, используемые для построения первой базы данных, через спутниковую линию связи в первый удаленный пункт для построения дубликата первой базы данных в указанном первом удаленном пункте,(в) обеспечивают доступ к указанному первому удаленному пункту для приема запросов на отображения из дополнительных удаленных пунктов, и(г) в ответ на такой запрос обрабатывают данные указанной базы-дубликата данных, чтобы получить обработанные данные для выдачи указанного отображения, и сжимают указанные обработанные данные и передают их в такой дополнительный удаленный пункт для воспроизведения и отображения в этом пункте. 2. Способ по п.1, согласно которому указанные данные, необходимые для указанного отображения, связаны с количеством узловых средних точек (УСТ) на единичную площадь разведываемой зоны. 3. Способ по п.1 или 2, согласно которому указанные данные, необходимые для указанного отображения, включают данные, связанные с распределением смещений в пересчете на единичную площадь разведываемой зоны. 4. Способ по любому предыдущему пункту, согласно которому, по меньшей мере, часть программы, используемой для указанной обработки, передают в указанный дополнительный удаленный пункт вместе с указанными сжатыми данными для обеспечения дополнительной обработки в указанном удаленном пункте. 5. Способ по любому предыдущему пункту, согласно которому указанную обработку осуществляют с использованием прикладной программы "Ява". 6. Способ по любому предыдущему пункту, согласно которому указанный доступ в указанный первый удаленный пункт защищают требованием использования пароля, цифрового удостоверения потребителя или физического устройства (или "оповещателя"), например интеллектуальной карточки. 7. Способ по любому предыдущему пункту, согласно которому связь между указанным первым удаленным пунктом и указанным дополнительным удаленным пунктом зашифровывают. 8. Система для обеспечения дистанционного отображения, представляющего качество охвата сейсморазведки, содержащая(а) средство для постепенного построения на месте разведки первой базы данных, содержащей данные, необходимые для указанного отображения и связанные с зоной, охватываемой разведкой,(б) средство для одновременной передачи данных, используемых для построения первой базы данных, через спутниковую линию связи в первый удаленный пункт,(в) средство для приема передаваемых данных и построения дубликата первой базы данных в указанном первом удаленном пункте,и(г) обрабатывающее средство в первом удаленном пункте для обработки данных указанной базы-дубликата данных, чтобы получать обработанные данные для выдачи указанного отображения, включающее в себя средство, реагирующее на запросы из дополнительных уда 8 ленных пунктов, для выдачи и сжатия указанных обработанных данных и передачи их в такие дополнительные удаленные пункты для воспроизведения и отображения в этих пунктах. 9. Система по п.8, в которой указанные данные, необходимые для указанного отображения, связаны с количеством узловых средних точек (УСТ) на единичную площадь разведываемой зоны. 10. Система по одному из пп.8 или 9, в которой указанные данные, необходимые для указанного отображения, включают данные, связанные с распределением смещений в пересчете на единичную площадь разведываемой зоны. 11. Система по любому из пп.8-10, в которой, по меньшей мере, часть программы, используемой для указанной обработки, передается в указанный дополнительный удаленный пункт вместе с указанными сжатыми данными для обеспечения дополнительной обработки в указанном удаленном пункте. 12. Система по любому из пп.8-11, в которой указанная обработка осуществляется с использованием прикладной программы Ява. 13. Система по любому из пп.8-12, в которой указанное средство, реагирующее на запросы, включает в себя средство защиты, реагирующее на использование пароля, цифрового удостоверения потребителя или физического устройства защиты (или оповещателя), например интеллектуальной карточки, для обеспечения доступа в эту систему. 14. Система по любому из пп.8-13, в которой указанное средство, реагирующее на запросы, включает в себя дешифрующее средство для дешифрования принимаемых запросов, а указанное обрабатывающее средство включает в себя шифрующее средство для шифрования указанных обработанных данных.
