Устройство для обучения или игры

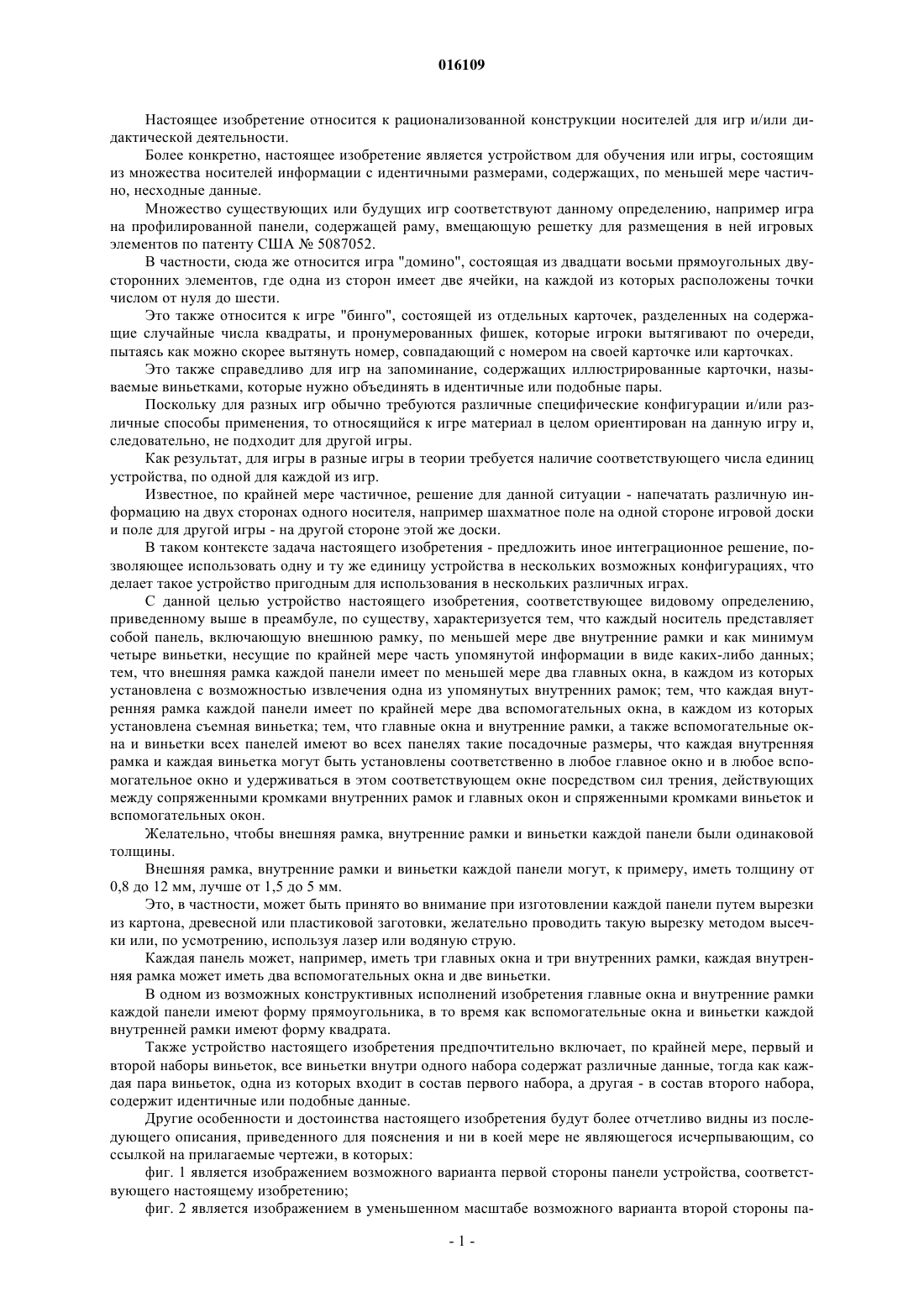

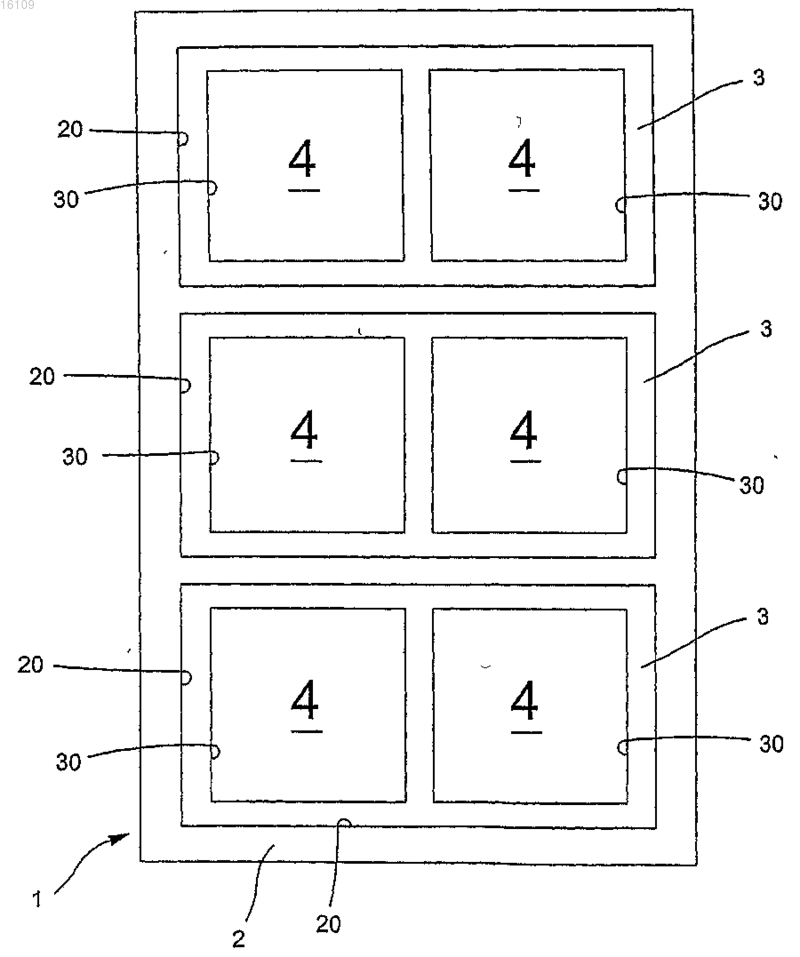

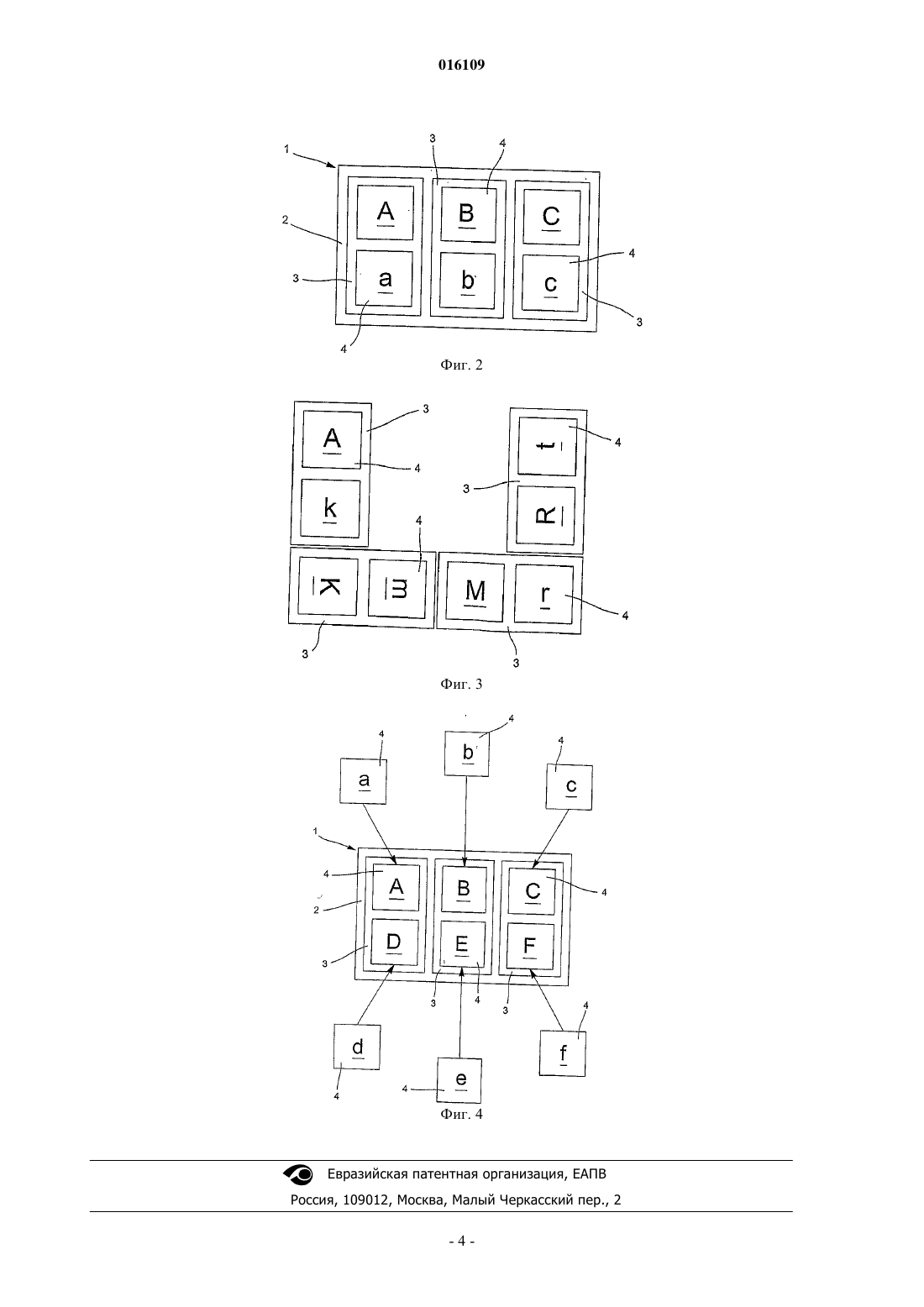

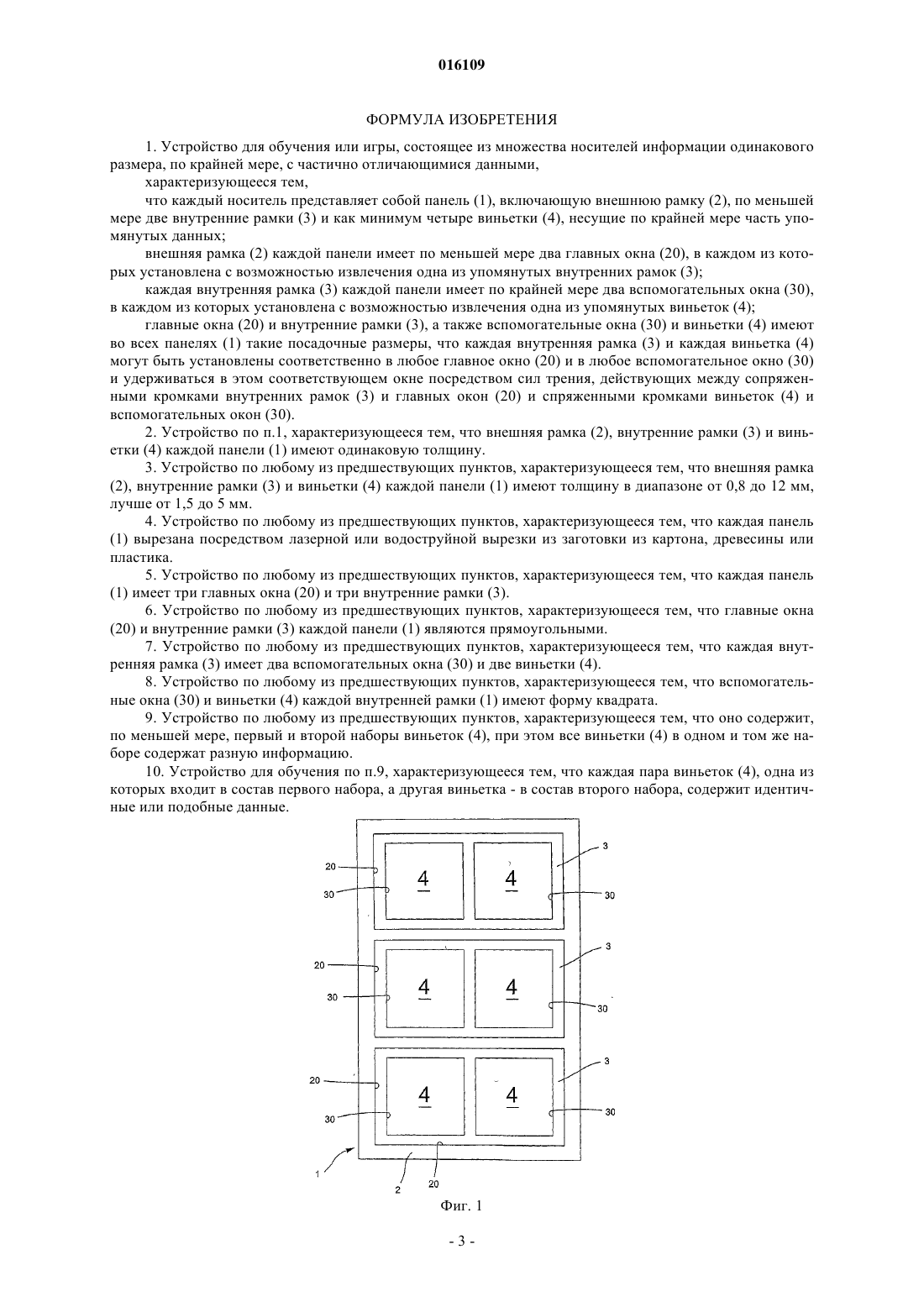

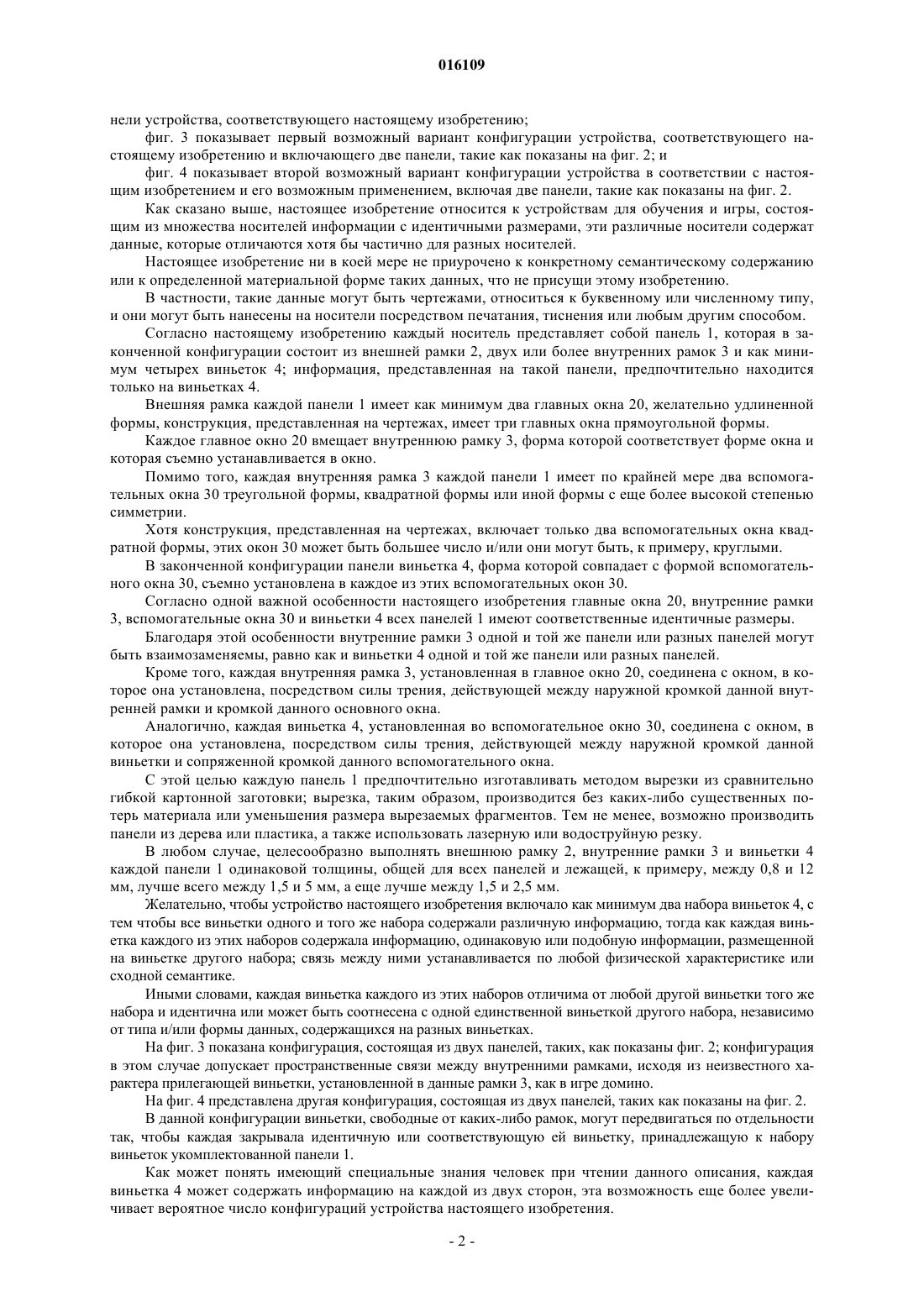

УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ ИЛИ ИГРЫ Изобретение относится к устройствам для обучения или игры, содержащим множество носителей информации (1), имеющих одинаковые размеры, но несущих, по меньшей мере, частично несходные данные. В соответствии с изобретением каждый носитель информации (1) имеет форму панели, содержащей внешнюю раму (2), в которую вставлены с возможностью извлечения и удерживаемые силой трения по меньшей мере две внутренние рамки (3), в каждую их которых вставлены с возможностью извлечения и удерживаемые силой трения по меньшей мере две несущих информацию виньетки (4). 016109 Настоящее изобретение относится к рационализованной конструкции носителей для игр и/или дидактической деятельности. Более конкретно, настоящее изобретение является устройством для обучения или игры, состоящим из множества носителей информации с идентичными размерами, содержащих, по меньшей мере частично, несходные данные. Множество существующих или будущих игр соответствуют данному определению, например игра на профилированной панели, содержащей раму, вмещающую решетку для размещения в ней игровых элементов по патенту США 5087052. В частности, сюда же относится игра "домино", состоящая из двадцати восьми прямоугольных двусторонних элементов, где одна из сторон имеет две ячейки, на каждой из которых расположены точки числом от нуля до шести. Это также относится к игре "бинго", состоящей из отдельных карточек, разделенных на содержащие случайные числа квадраты, и пронумерованных фишек, которые игроки вытягивают по очереди,пытаясь как можно скорее вытянуть номер, совпадающий с номером на своей карточке или карточках. Это также справедливо для игр на запоминание, содержащих иллюстрированные карточки, называемые виньетками, которые нужно объединять в идентичные или подобные пары. Поскольку для разных игр обычно требуются различные специфические конфигурации и/или различные способы применения, то относящийся к игре материал в целом ориентирован на данную игру и,следовательно, не подходит для другой игры. Как результат, для игры в разные игры в теории требуется наличие соответствующего числа единиц устройства, по одной для каждой из игр. Известное, по крайней мере частичное, решение для данной ситуации - напечатать различную информацию на двух сторонах одного носителя, например шахматное поле на одной стороне игровой доски и поле для другой игры - на другой стороне этой же доски. В таком контексте задача настоящего изобретения - предложить иное интеграционное решение, позволяющее использовать одну и ту же единицу устройства в нескольких возможных конфигурациях, что делает такое устройство пригодным для использования в нескольких различных играх. С данной целью устройство настоящего изобретения, соответствующее видовому определению,приведенному выше в преамбуле, по существу, характеризуется тем, что каждый носитель представляет собой панель, включающую внешнюю рамку, по меньшей мере две внутренние рамки и как минимум четыре виньетки, несущие по крайней мере часть упомянутой информации в виде каких-либо данных; тем, что внешняя рамка каждой панели имеет по меньшей мере два главных окна, в каждом из которых установлена с возможностью извлечения одна из упомянутых внутренних рамок; тем, что каждая внутренняя рамка каждой панели имеет по крайней мере два вспомогательных окна, в каждом из которых установлена съемная виньетка; тем, что главные окна и внутренние рамки, а также вспомогательные окна и виньетки всех панелей имеют во всех панелях такие посадочные размеры, что каждая внутренняя рамка и каждая виньетка могут быть установлены соответственно в любое главное окно и в любое вспомогательное окно и удерживаться в этом соответствующем окне посредством сил трения, действующих между сопряженными кромками внутренних рамок и главных окон и спряженными кромками виньеток и вспомогательных окон. Желательно, чтобы внешняя рамка, внутренние рамки и виньетки каждой панели были одинаковой толщины. Внешняя рамка, внутренние рамки и виньетки каждой панели могут, к примеру, иметь толщину от 0,8 до 12 мм, лучше от 1,5 до 5 мм. Это, в частности, может быть принято во внимание при изготовлении каждой панели путем вырезки из картона, древесной или пластиковой заготовки, желательно проводить такую вырезку методом высечки или, по усмотрению, используя лазер или водяную струю. Каждая панель может, например, иметь три главных окна и три внутренних рамки, каждая внутренняя рамка может иметь два вспомогательных окна и две виньетки. В одном из возможных конструктивных исполнений изобретения главные окна и внутренние рамки каждой панели имеют форму прямоугольника, в то время как вспомогательные окна и виньетки каждой внутренней рамки имеют форму квадрата. Также устройство настоящего изобретения предпочтительно включает, по крайней мере, первый и второй наборы виньеток, все виньетки внутри одного набора содержат различные данные, тогда как каждая пара виньеток, одна из которых входит в состав первого набора, а другая - в состав второго набора,содержит идентичные или подобные данные. Другие особенности и достоинства настоящего изобретения будут более отчетливо видны из последующего описания, приведенного для пояснения и ни в коей мере не являющегося исчерпывающим, со ссылкой на прилагаемые чертежи, в которых: фиг. 1 является изображением возможного варианта первой стороны панели устройства, соответствующего настоящему изобретению; фиг. 2 является изображением в уменьшенном масштабе возможного варианта второй стороны па-1 016109 нели устройства, соответствующего настоящему изобретению; фиг. 3 показывает первый возможный вариант конфигурации устройства, соответствующего настоящему изобретению и включающего две панели, такие как показаны на фиг. 2; и фиг. 4 показывает второй возможный вариант конфигурации устройства в соответствии с настоящим изобретением и его возможным применением, включая две панели, такие как показаны на фиг. 2. Как сказано выше, настоящее изобретение относится к устройствам для обучения и игры, состоящим из множества носителей информации с идентичными размерами, эти различные носители содержат данные, которые отличаются хотя бы частично для разных носителей. Настоящее изобретение ни в коей мере не приурочено к конкретному семантическому содержанию или к определенной материальной форме таких данных, что не присущи этому изобретению. В частности, такие данные могут быть чертежами, относиться к буквенному или численному типу,и они могут быть нанесены на носители посредством печатания, тиснения или любым другим способом. Согласно настоящему изобретению каждый носитель представляет собой панель 1, которая в законченной конфигурации состоит из внешней рамки 2, двух или более внутренних рамок 3 и как минимум четырех виньеток 4; информация, представленная на такой панели, предпочтительно находится только на виньетках 4. Внешняя рамка каждой панели 1 имеет как минимум два главных окна 20, желательно удлиненной формы, конструкция, представленная на чертежах, имеет три главных окна прямоугольной формы. Каждое главное окно 20 вмещает внутреннюю рамку 3, форма которой соответствует форме окна и которая съемно устанавливается в окно. Помимо того, каждая внутренняя рамка 3 каждой панели 1 имеет по крайней мере два вспомогательных окна 30 треугольной формы, квадратной формы или иной формы с еще более высокой степенью симметрии. Хотя конструкция, представленная на чертежах, включает только два вспомогательных окна квадратной формы, этих окон 30 может быть большее число и/или они могут быть, к примеру, круглыми. В законченной конфигурации панели виньетка 4, форма которой совпадает с формой вспомогательного окна 30, съемно установлена в каждое из этих вспомогательных окон 30. Согласно одной важной особенности настоящего изобретения главные окна 20, внутренние рамки 3, вспомогательные окна 30 и виньетки 4 всех панелей 1 имеют соответственные идентичные размеры. Благодаря этой особенности внутренние рамки 3 одной и той же панели или разных панелей могут быть взаимозаменяемы, равно как и виньетки 4 одной и той же панели или разных панелей. Кроме того, каждая внутренняя рамка 3, установленная в главное окно 20, соединена с окном, в которое она установлена, посредством силы трения, действующей между наружной кромкой данной внутренней рамки и кромкой данного основного окна. Аналогично, каждая виньетка 4, установленная во вспомогательное окно 30, соединена с окном, в которое она установлена, посредством силы трения, действующей между наружной кромкой данной виньетки и сопряженной кромкой данного вспомогательного окна. С этой целью каждую панель 1 предпочтительно изготавливать методом вырезки из сравнительно гибкой картонной заготовки; вырезка, таким образом, производится без каких-либо существенных потерь материала или уменьшения размера вырезаемых фрагментов. Тем не менее, возможно производить панели из дерева или пластика, а также использовать лазерную или водоструйную резку. В любом случае, целесообразно выполнять внешнюю рамку 2, внутренние рамки 3 и виньетки 4 каждой панели 1 одинаковой толщины, общей для всех панелей и лежащей, к примеру, между 0,8 и 12 мм, лучше всего между 1,5 и 5 мм, а еще лучше между 1,5 и 2,5 мм. Желательно, чтобы устройство настоящего изобретения включало как минимум два набора виньеток 4, с тем чтобы все виньетки одного и того же набора содержали различную информацию, тогда как каждая виньетка каждого из этих наборов содержала информацию, одинаковую или подобную информации, размещенной на виньетке другого набора; связь между ними устанавливается по любой физической характеристике или сходной семантике. Иными словами, каждая виньетка каждого из этих наборов отличима от любой другой виньетки того же набора и идентична или может быть соотнесена с одной единственной виньеткой другого набора, независимо от типа и/или формы данных, содержащихся на разных виньетках. На фиг. 3 показана конфигурация, состоящая из двух панелей, таких, как показаны фиг. 2; конфигурация в этом случае допускает пространственные связи между внутренними рамками, исходя из неизвестного характера прилегающей виньетки, установленной в данные рамки 3, как в игре домино. На фиг. 4 представлена другая конфигурация, состоящая из двух панелей, таких как показаны на фиг. 2. В данной конфигурации виньетки, свободные от каких-либо рамок, могут передвигаться по отдельности так, чтобы каждая закрывала идентичную или соответствующую ей виньетку, принадлежащую к набору виньеток укомплектованной панели 1. Как может понять имеющий специальные знания человек при чтении данного описания, каждая виньетка 4 может содержать информацию на каждой из двух сторон, эта возможность еще более увеличивает вероятное число конфигураций устройства настоящего изобретения.-2 016109 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для обучения или игры, состоящее из множества носителей информации одинакового размера, по крайней мере, с частично отличающимися данными,характеризующееся тем,что каждый носитель представляет собой панель (1), включающую внешнюю рамку (2), по меньшей мере две внутренние рамки (3) и как минимум четыре виньетки (4), несущие по крайней мере часть упомянутых данных; внешняя рамка (2) каждой панели имеет по меньшей мере два главных окна (20), в каждом из которых установлена с возможностью извлечения одна из упомянутых внутренних рамок (3); каждая внутренняя рамка (3) каждой панели имеет по крайней мере два вспомогательных окна (30),в каждом из которых установлена с возможностью извлечения одна из упомянутых виньеток (4); главные окна (20) и внутренние рамки (3), а также вспомогательные окна (30) и виньетки (4) имеют во всех панелях (1) такие посадочные размеры, что каждая внутренняя рамка (3) и каждая виньетка (4) могут быть установлены соответственно в любое главное окно (20) и в любое вспомогательное окно (30) и удерживаться в этом соответствующем окне посредством сил трения, действующих между сопряженными кромками внутренних рамок (3) и главных окон (20) и спряженными кромками виньеток (4) и вспомогательных окон (30). 2. Устройство по п.1, характеризующееся тем, что внешняя рамка (2), внутренние рамки (3) и виньетки (4) каждой панели (1) имеют одинаковую толщину. 3. Устройство по любому из предшествующих пунктов, характеризующееся тем, что внешняя рамка(2), внутренние рамки (3) и виньетки (4) каждой панели (1) имеют толщину в диапазоне от 0,8 до 12 мм,лучше от 1,5 до 5 мм. 4. Устройство по любому из предшествующих пунктов, характеризующееся тем, что каждая панель(1) вырезана посредством лазерной или водоструйной вырезки из заготовки из картона, древесины или пластика. 5. Устройство по любому из предшествующих пунктов, характеризующееся тем, что каждая панель(1) имеет три главных окна (20) и три внутренние рамки (3). 6. Устройство по любому из предшествующих пунктов, характеризующееся тем, что главные окна(20) и внутренние рамки (3) каждой панели (1) являются прямоугольными. 7. Устройство по любому из предшествующих пунктов, характеризующееся тем, что каждая внутренняя рамка (3) имеет два вспомогательных окна (30) и две виньетки (4). 8. Устройство по любому из предшествующих пунктов, характеризующееся тем, что вспомогательные окна (30) и виньетки (4) каждой внутренней рамки (1) имеют форму квадрата. 9. Устройство по любому из предшествующих пунктов, характеризующееся тем, что оно содержит,по меньшей мере, первый и второй наборы виньеток (4), при этом все виньетки (4) в одном и том же наборе содержат разную информацию. 10. Устройство для обучения по п.9, характеризующееся тем, что каждая пара виньеток (4), одна из которых входит в состав первого набора, а другая виньетка - в состав второго набора, содержит идентичные или подобные данные.
