Бельевой барабан

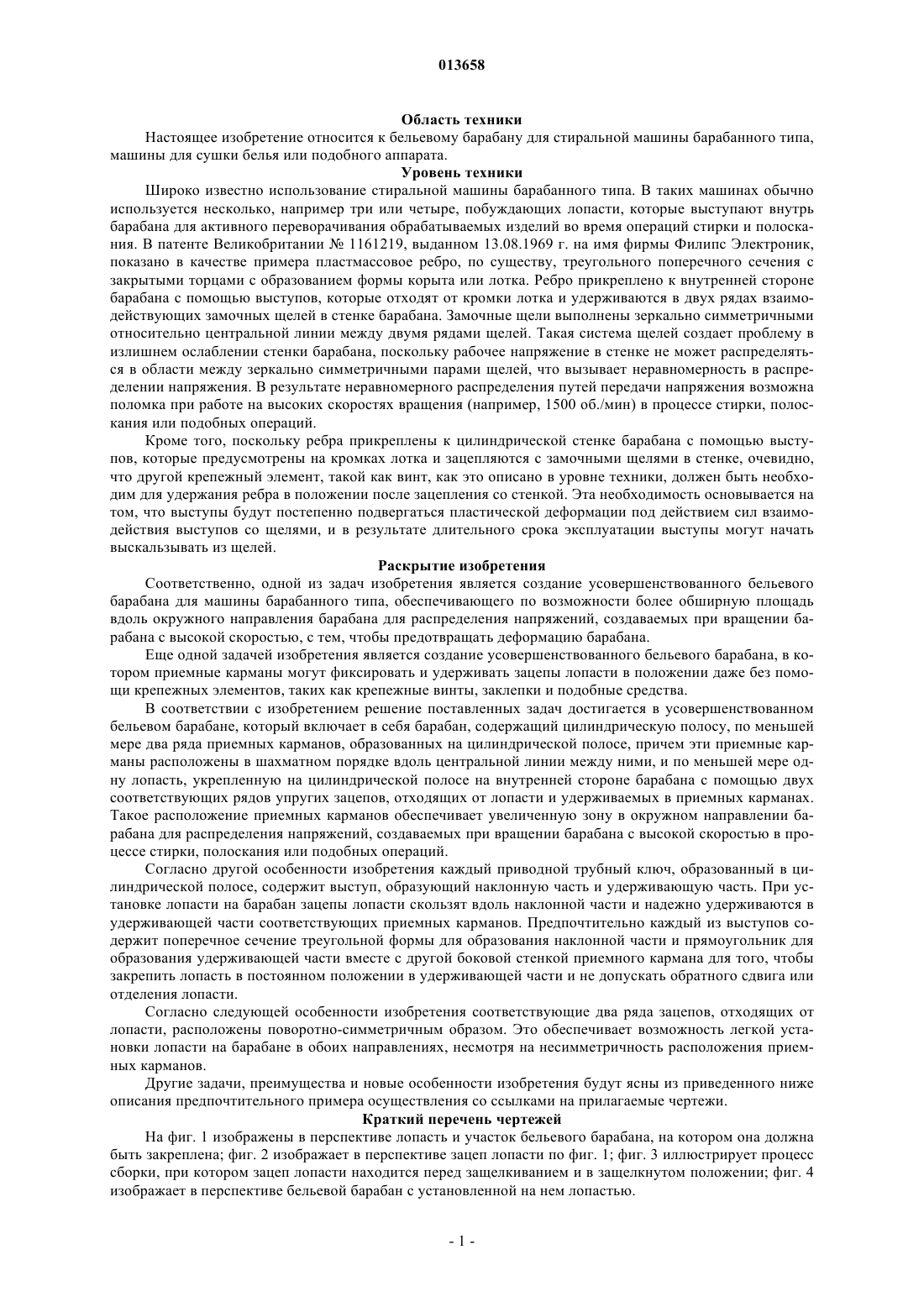

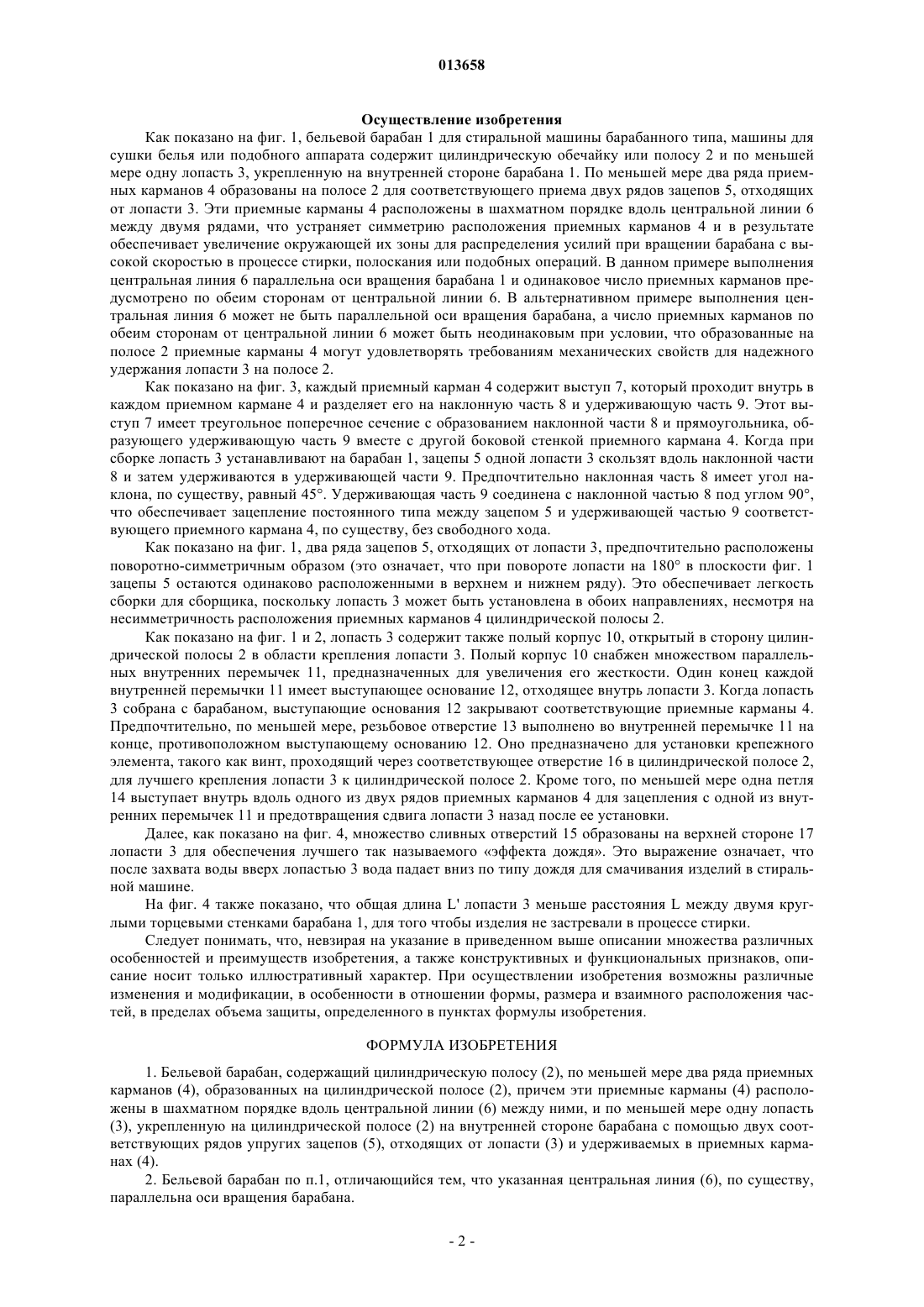

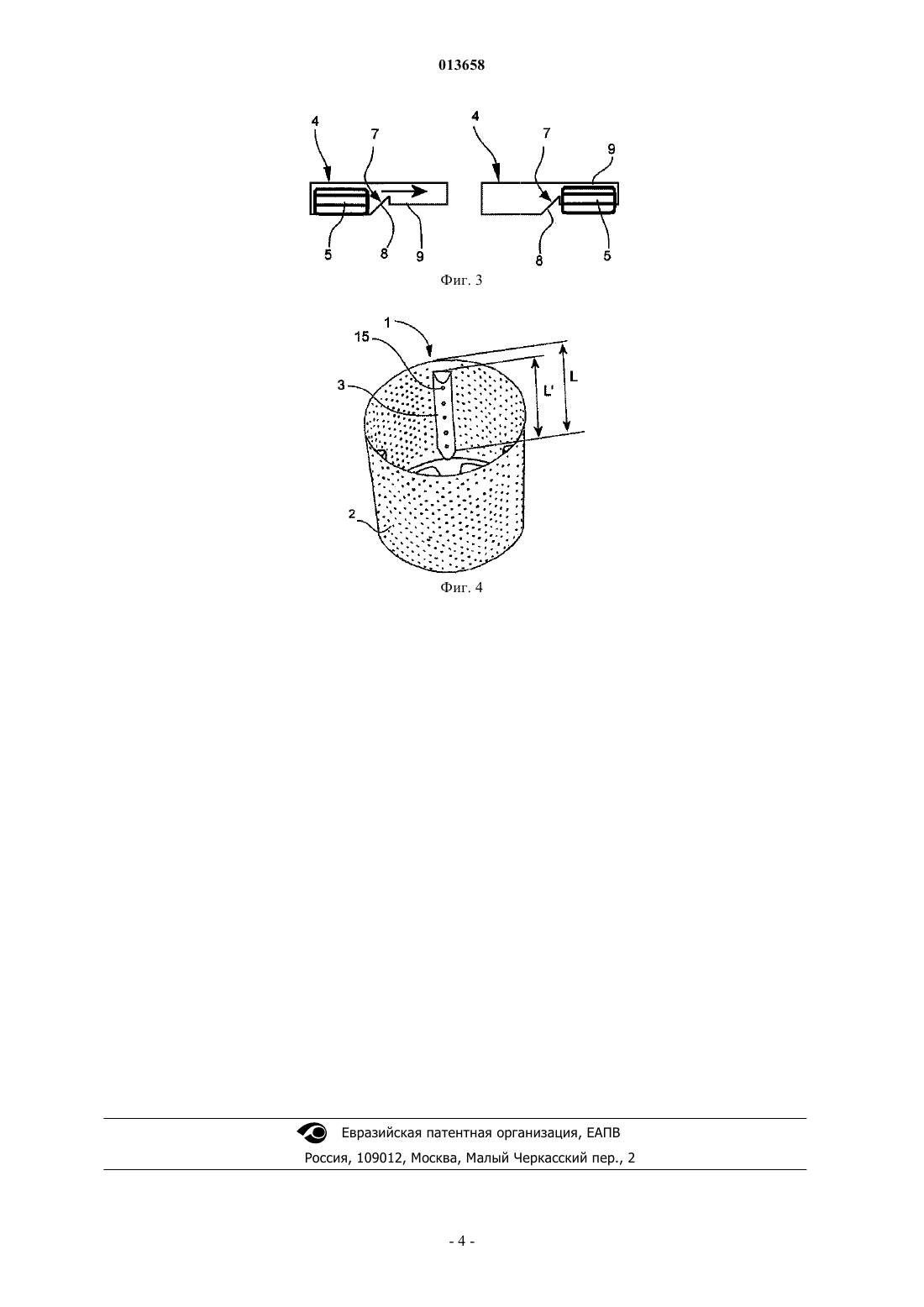

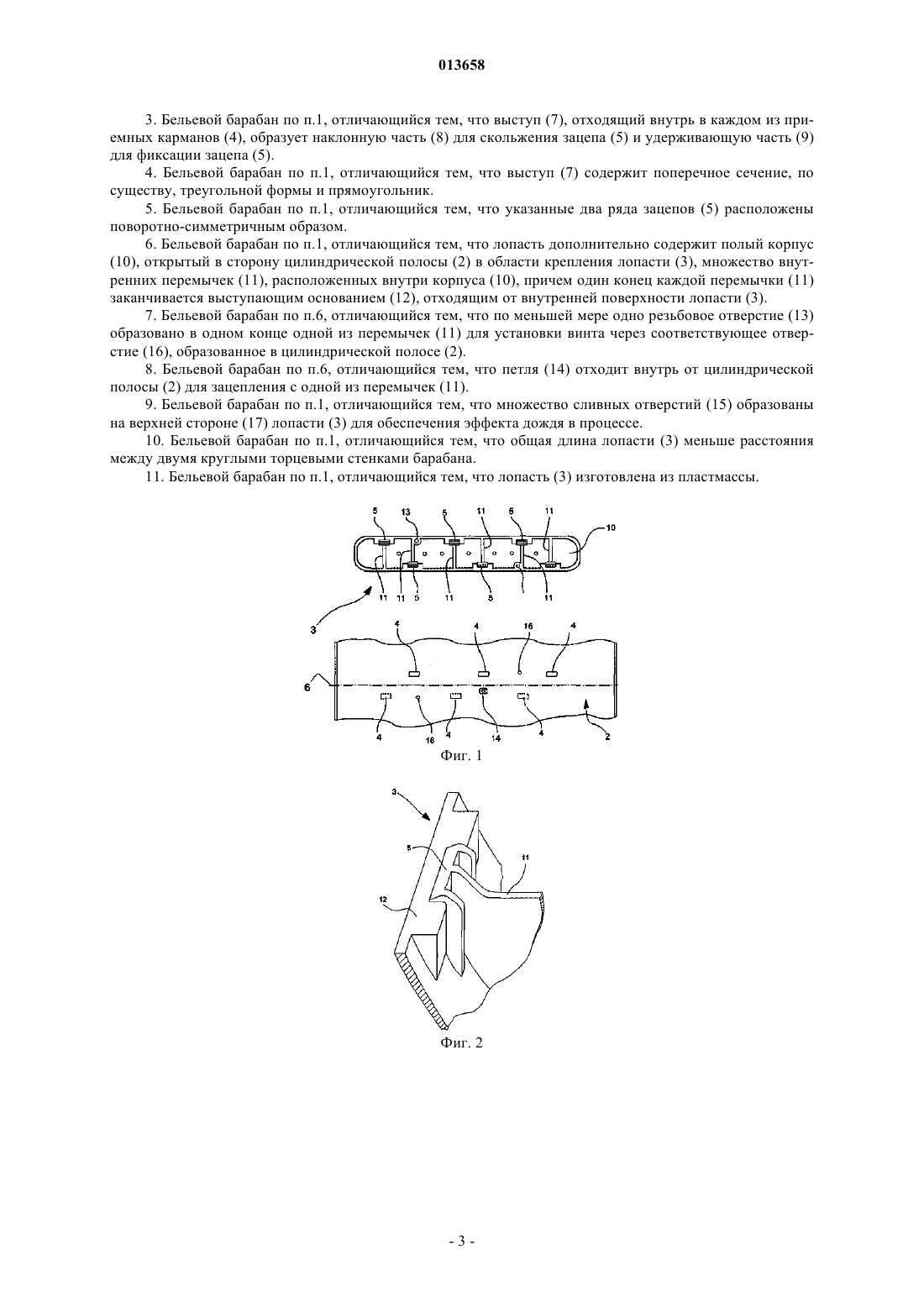

013658 Область техники Настоящее изобретение относится к бельевому барабану для стиральной машины барабанного типа,машины для сушки белья или подобного аппарата. Уровень техники Широко известно использование стиральной машины барабанного типа. В таких машинах обычно используется несколько, например три или четыре, побуждающих лопасти, которые выступают внутрь барабана для активного переворачивания обрабатываемых изделий во время операций стирки и полоскания. В патенте Великобритании 1161219, выданном 13.08.1969 г. на имя фирмы Филипс Электроник,показано в качестве примера пластмассовое ребро, по существу, треугольного поперечного сечения с закрытыми торцами с образованием формы корыта или лотка. Ребро прикреплено к внутренней стороне барабана с помощью выступов, которые отходят от кромки лотка и удерживаются в двух рядах взаимодействующих замочных щелей в стенке барабана. Замочные щели выполнены зеркально симметричными относительно центральной линии между двумя рядами щелей. Такая система щелей создает проблему в излишнем ослаблении стенки барабана, поскольку рабочее напряжение в стенке не может распределяться в области между зеркально симметричными парами щелей, что вызывает неравномерность в распределении напряжения. В результате неравномерного распределения путей передачи напряжения возможна поломка при работе на высоких скоростях вращения (например, 1500 об./мин) в процессе стирки, полоскания или подобных операций. Кроме того, поскольку ребра прикреплены к цилиндрической стенке барабана с помощью выступов, которые предусмотрены на кромках лотка и зацепляются с замочными щелями в стенке, очевидно,что другой крепежный элемент, такой как винт, как это описано в уровне техники, должен быть необходим для удержания ребра в положении после зацепления со стенкой. Эта необходимость основывается на том, что выступы будут постепенно подвергаться пластической деформации под действием сил взаимодействия выступов со щелями, и в результате длительного срока эксплуатации выступы могут начать выскальзывать из щелей. Раскрытие изобретения Соответственно, одной из задач изобретения является создание усовершенствованного бельевого барабана для машины барабанного типа, обеспечивающего по возможности более обширную площадь вдоль окружного направления барабана для распределения напряжений, создаваемых при вращении барабана с высокой скоростью, с тем, чтобы предотвращать деформацию барабана. Еще одной задачей изобретения является создание усовершенствованного бельевого барабана, в котором приемные карманы могут фиксировать и удерживать зацепы лопасти в положении даже без помощи крепежных элементов, таких как крепежные винты, заклепки и подобные средства. В соответствии с изобретением решение поставленных задач достигается в усовершенствованном бельевом барабане, который включает в себя барабан, содержащий цилиндрическую полосу, по меньшей мере два ряда приемных карманов, образованных на цилиндрической полосе, причем эти приемные карманы расположены в шахматном порядке вдоль центральной линии между ними, и по меньшей мере одну лопасть, укрепленную на цилиндрической полосе на внутренней стороне барабана с помощью двух соответствующих рядов упругих зацепов, отходящих от лопасти и удерживаемых в приемных карманах. Такое расположение приемных карманов обеспечивает увеличенную зону в окружном направлении барабана для распределения напряжений, создаваемых при вращении барабана с высокой скоростью в процессе стирки, полоскания или подобных операций. Согласно другой особенности изобретения каждый приводной трубный ключ, образованный в цилиндрической полосе, содержит выступ, образующий наклонную часть и удерживающую часть. При установке лопасти на барабан зацепы лопасти скользят вдоль наклонной части и надежно удерживаются в удерживающей части соответствующих приемных карманов. Предпочтительно каждый из выступов содержит поперечное сечение треугольной формы для образования наклонной части и прямоугольник для образования удерживающей части вместе с другой боковой стенкой приемного кармана для того, чтобы закрепить лопасть в постоянном положении в удерживающей части и не допускать обратного сдвига или отделения лопасти. Согласно следующей особенности изобретения соответствующие два ряда зацепов, отходящих от лопасти, расположены поворотно-симметричным образом. Это обеспечивает возможность легкой установки лопасти на барабане в обоих направлениях, несмотря на несимметричность расположения приемных карманов. Другие задачи, преимущества и новые особенности изобретения будут ясны из приведенного ниже описания предпочтительного примера осуществления со ссылками на прилагаемые чертежи. Краткий перечень чертежей На фиг. 1 изображены в перспективе лопасть и участок бельевого барабана, на котором она должна быть закреплена; фиг. 2 изображает в перспективе зацеп лопасти по фиг. 1; фиг. 3 иллюстрирует процесс сборки, при котором зацеп лопасти находится перед защелкиванием и в защелкнутом положении; фиг. 4 изображает в перспективе бельевой барабан с установленной на нем лопастью.-1 013658 Осуществление изобретения Как показано на фиг. 1, бельевой барабан 1 для стиральной машины барабанного типа, машины для сушки белья или подобного аппарата содержит цилиндрическую обечайку или полосу 2 и по меньшей мере одну лопасть 3, укрепленную на внутренней стороне барабана 1. По меньшей мере два ряда приемных карманов 4 образованы на полосе 2 для соответствующего приема двух рядов зацепов 5, отходящих от лопасти 3. Эти приемные карманы 4 расположены в шахматном порядке вдоль центральной линии 6 между двумя рядами, что устраняет симметрию расположения приемных карманов 4 и в результате обеспечивает увеличение окружающей их зоны для распределения усилий при вращении барабана с высокой скоростью в процессе стирки, полоскания или подобных операций. В данном примере выполнения центральная линия 6 параллельна оси вращения барабана 1 и одинаковое число приемных карманов предусмотрено по обеим сторонам от центральной линии 6. В альтернативном примере выполнения центральная линия 6 может не быть параллельной оси вращения барабана, а число приемных карманов по обеим сторонам от центральной линии 6 может быть неодинаковым при условии, что образованные на полосе 2 приемные карманы 4 могут удовлетворять требованиям механических свойств для надежного удержания лопасти 3 на полосе 2. Как показано на фиг. 3, каждый приемный карман 4 содержит выступ 7, который проходит внутрь в каждом приемном кармане 4 и разделяет его на наклонную часть 8 и удерживающую часть 9. Этот выступ 7 имеет треугольное поперечное сечение с образованием наклонной части 8 и прямоугольника, образующего удерживающую часть 9 вместе с другой боковой стенкой приемного кармана 4. Когда при сборке лопасть 3 устанавливают на барабан 1, зацепы 5 одной лопасти 3 скользят вдоль наклонной части 8 и затем удерживаются в удерживающей части 9. Предпочтительно наклонная часть 8 имеет угол наклона, по существу, равный 45. Удерживающая часть 9 соединена с наклонной частью 8 под углом 90,что обеспечивает зацепление постоянного типа между зацепом 5 и удерживающей частью 9 соответствующего приемного кармана 4, по существу, без свободного хода. Как показано на фиг. 1, два ряда зацепов 5, отходящих от лопасти 3, предпочтительно расположены поворотно-симметричным образом (это означает, что при повороте лопасти на 180 в плоскости фиг. 1 зацепы 5 остаются одинаково расположенными в верхнем и нижнем ряду). Это обеспечивает легкость сборки для сборщика, поскольку лопасть 3 может быть установлена в обоих направлениях, несмотря на несимметричность расположения приемных карманов 4 цилиндрической полосы 2. Как показано на фиг. 1 и 2, лопасть 3 содержит также полый корпус 10, открытый в сторону цилиндрической полосы 2 в области крепления лопасти 3. Полый корпус 10 снабжен множеством параллельных внутренних перемычек 11, предназначенных для увеличения его жесткости. Один конец каждой внутренней перемычки 11 имеет выступающее основание 12, отходящее внутрь лопасти 3. Когда лопасть 3 собрана с барабаном, выступающие основания 12 закрывают соответствующие приемные карманы 4. Предпочтительно, по меньшей мере, резьбовое отверстие 13 выполнено во внутренней перемычке 11 на конце, противоположном выступающему основанию 12. Оно предназначено для установки крепежного элемента, такого как винт, проходящий через соответствующее отверстие 16 в цилиндрической полосе 2,для лучшего крепления лопасти 3 к цилиндрической полосе 2. Кроме того, по меньшей мере одна петля 14 выступает внутрь вдоль одного из двух рядов приемных карманов 4 для зацепления с одной из внутренних перемычек 11 и предотвращения сдвига лопасти 3 назад после ее установки. Далее, как показано на фиг. 4, множество сливных отверстий 15 образованы на верхней стороне 17 лопасти 3 для обеспечения лучшего так называемого эффекта дождя. Это выражение означает, что после захвата воды вверх лопастью 3 вода падает вниз по типу дождя для смачивания изделий в стиральной машине. На фиг. 4 также показано, что общая длина L' лопасти 3 меньше расстояния L между двумя круглыми торцевыми стенками барабана 1, для того чтобы изделия не застревали в процессе стирки. Следует понимать, что, невзирая на указание в приведенном выше описании множества различных особенностей и преимуществ изобретения, а также конструктивных и функциональных признаков, описание носит только иллюстративный характер. При осуществлении изобретения возможны различные изменения и модификации, в особенности в отношении формы, размера и взаимного расположения частей, в пределах объема защиты, определенного в пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бельевой барабан, содержащий цилиндрическую полосу (2), по меньшей мере два ряда приемных карманов (4), образованных на цилиндрической полосе (2), причем эти приемные карманы (4) расположены в шахматном порядке вдоль центральной линии (6) между ними, и по меньшей мере одну лопасть(3), укрепленную на цилиндрической полосе (2) на внутренней стороне барабана с помощью двух соответствующих рядов упругих зацепов (5), отходящих от лопасти (3) и удерживаемых в приемных карманах (4). 2. Бельевой барабан по п.1, отличающийся тем, что указанная центральная линия (6), по существу,параллельна оси вращения барабана.-2 013658 3. Бельевой барабан по п.1, отличающийся тем, что выступ (7), отходящий внутрь в каждом из приемных карманов (4), образует наклонную часть (8) для скольжения зацепа (5) и удерживающую часть (9) для фиксации зацепа (5). 4. Бельевой барабан по п.1, отличающийся тем, что выступ (7) содержит поперечное сечение, по существу, треугольной формы и прямоугольник. 5. Бельевой барабан по п.1, отличающийся тем, что указанные два ряда зацепов (5) расположены поворотно-симметричным образом. 6. Бельевой барабан по п.1, отличающийся тем, что лопасть дополнительно содержит полый корпус(10), открытый в сторону цилиндрической полосы (2) в области крепления лопасти (3), множество внутренних перемычек (11), расположенных внутри корпуса (10), причем один конец каждой перемычки (11) заканчивается выступающим основанием (12), отходящим от внутренней поверхности лопасти (3). 7. Бельевой барабан по п.6, отличающийся тем, что по меньшей мере одно резьбовое отверстие (13) образовано в одном конце одной из перемычек (11) для установки винта через соответствующее отверстие (16), образованное в цилиндрической полосе (2). 8. Бельевой барабан по п.6, отличающийся тем, что петля (14) отходит внутрь от цилиндрической полосы (2) для зацепления с одной из перемычек (11). 9. Бельевой барабан по п.1, отличающийся тем, что множество сливных отверстий (15) образованы на верхней стороне (17) лопасти (3) для обеспечения эффекта дождя в процессе. 10. Бельевой барабан по п.1, отличающийся тем, что общая длина лопасти (3) меньше расстояния между двумя круглыми торцевыми стенками барабана. 11. Бельевой барабан по п.1, отличающийся тем, что лопасть (3) изготовлена из пластмассы.
