Бассейн

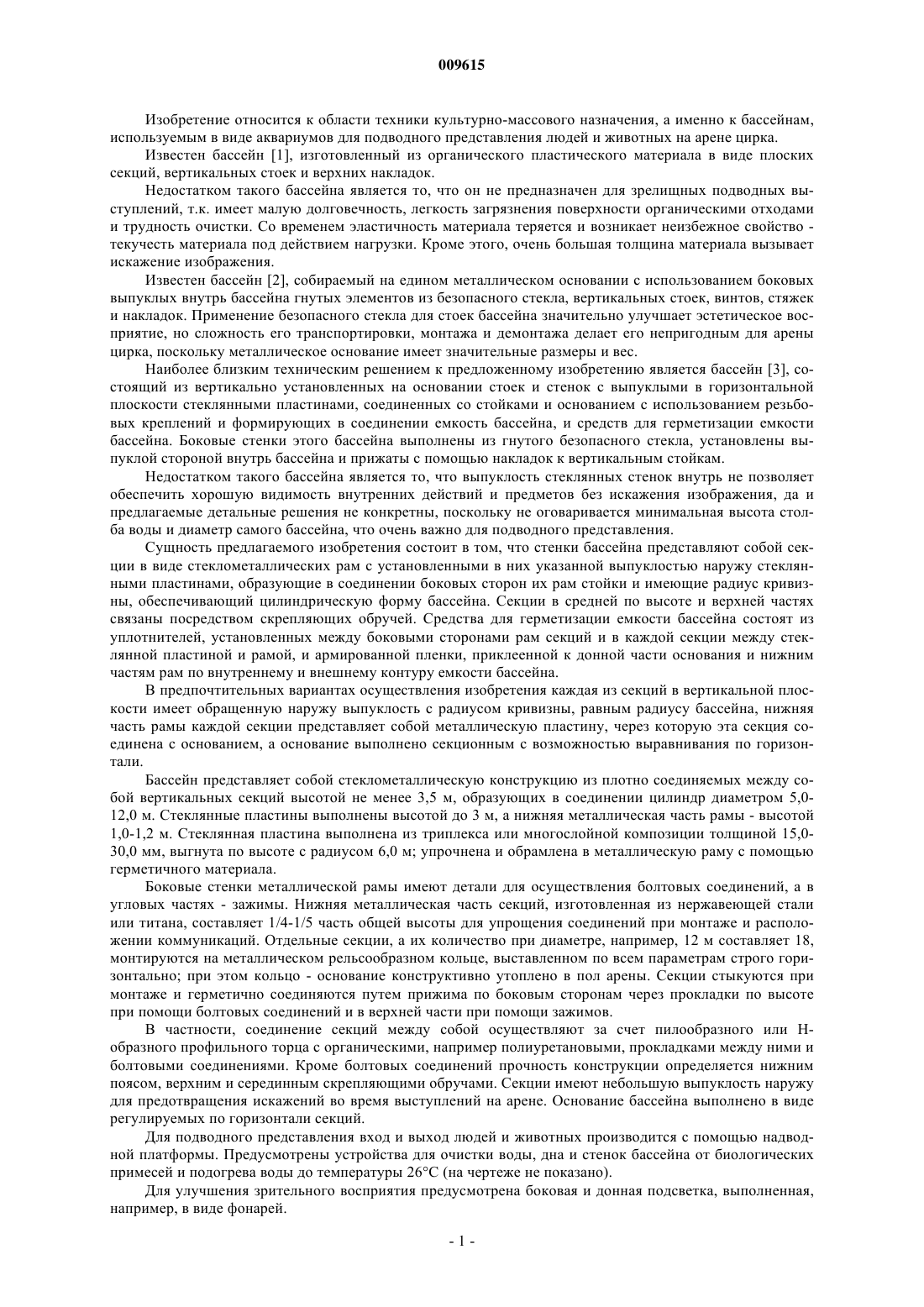

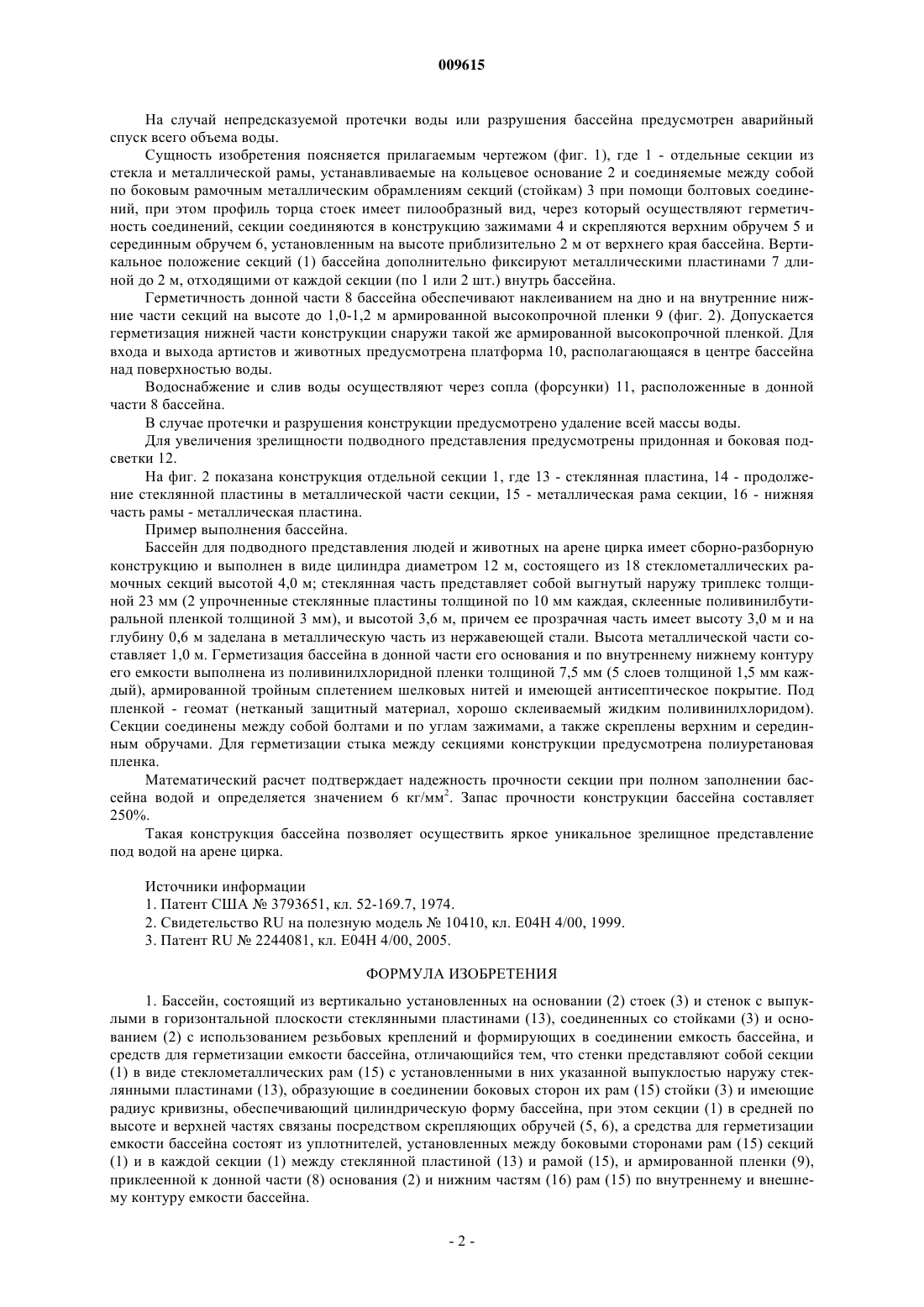

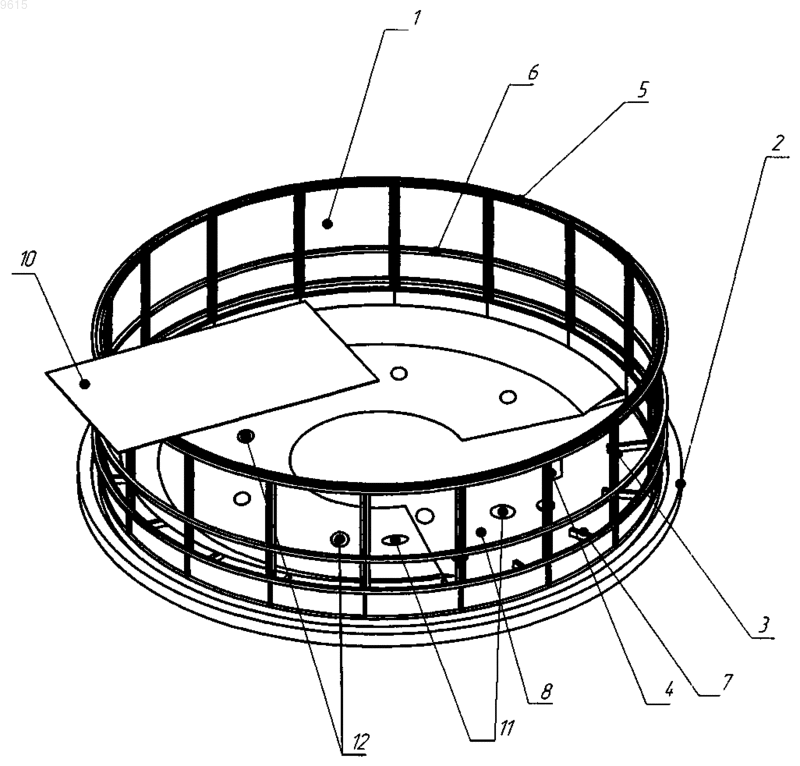

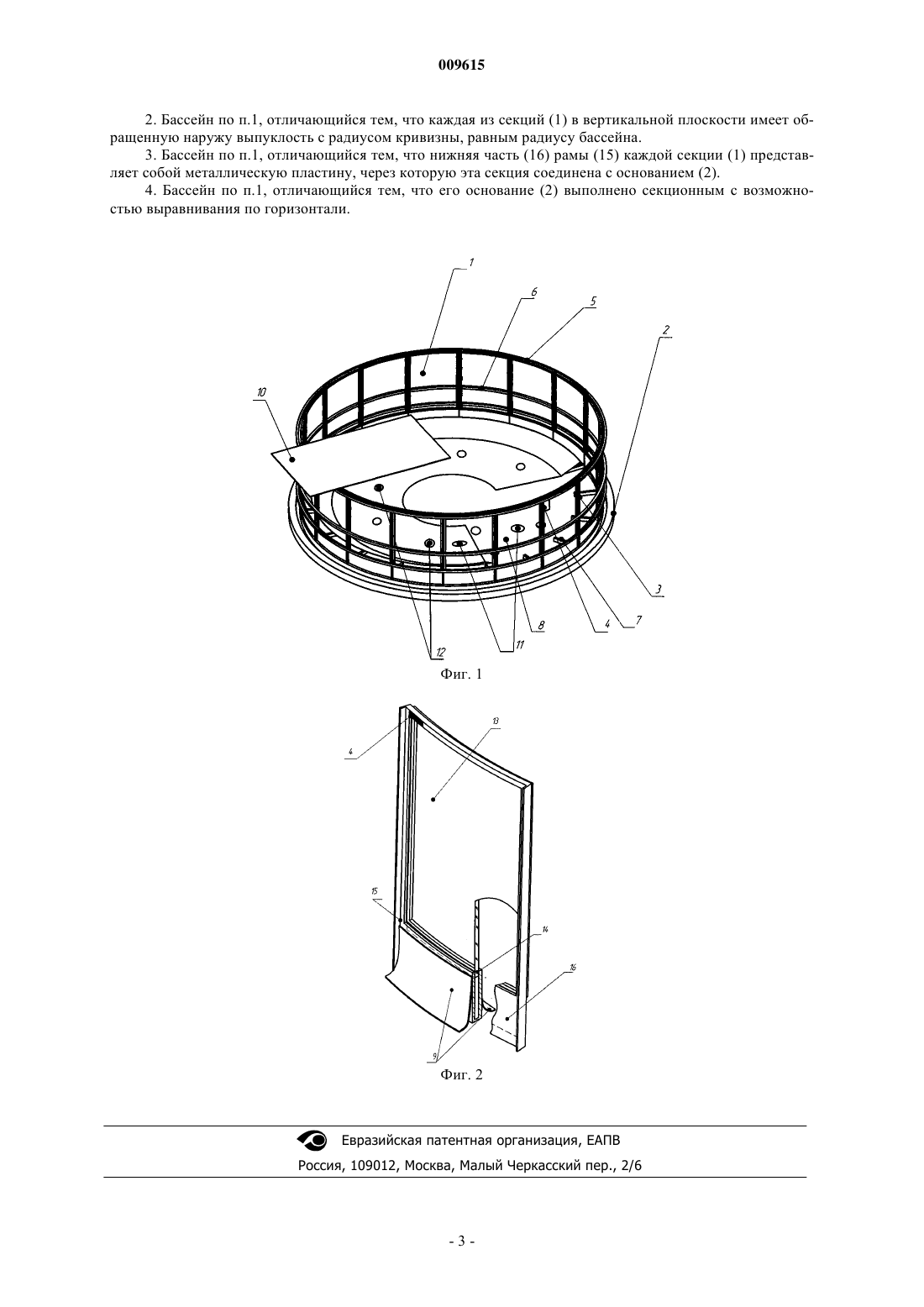

009615 Изобретение относится к области техники культурно-массового назначения, а именно к бассейнам,используемым в виде аквариумов для подводного представления людей и животных на арене цирка. Известен бассейн [1], изготовленный из органического пластического материала в виде плоских секций, вертикальных стоек и верхних накладок. Недостатком такого бассейна является то, что он не предназначен для зрелищных подводных выступлений, т.к. имеет малую долговечность, легкость загрязнения поверхности органическими отходами и трудность очистки. Со временем эластичность материала теряется и возникает неизбежное свойство текучесть материала под действием нагрузки. Кроме этого, очень большая толщина материала вызывает искажение изображения. Известен бассейн [2], собираемый на едином металлическом основании с использованием боковых выпуклых внутрь бассейна гнутых элементов из безопасного стекла, вертикальных стоек, винтов, стяжек и накладок. Применение безопасного стекла для стоек бассейна значительно улучшает эстетическое восприятие, но сложность его транспортировки, монтажа и демонтажа делает его непригодным для арены цирка, поскольку металлическое основание имеет значительные размеры и вес. Наиболее близким техническим решением к предложенному изобретению является бассейн [3], состоящий из вертикально установленных на основании стоек и стенок с выпуклыми в горизонтальной плоскости стеклянными пластинами, соединенных со стойками и основанием с использованием резьбовых креплений и формирующих в соединении емкость бассейна, и средств для герметизации емкости бассейна. Боковые стенки этого бассейна выполнены из гнутого безопасного стекла, установлены выпуклой стороной внутрь бассейна и прижаты с помощью накладок к вертикальным стойкам. Недостатком такого бассейна является то, что выпуклость стеклянных стенок внутрь не позволяет обеспечить хорошую видимость внутренних действий и предметов без искажения изображения, да и предлагаемые детальные решения не конкретны, поскольку не оговаривается минимальная высота столба воды и диаметр самого бассейна, что очень важно для подводного представления. Сущность предлагаемого изобретения состоит в том, что стенки бассейна представляют собой секции в виде стеклометаллических рам с установленными в них указанной выпуклостью наружу стеклянными пластинами, образующие в соединении боковых сторон их рам стойки и имеющие радиус кривизны, обеспечивающий цилиндрическую форму бассейна. Секции в средней по высоте и верхней частях связаны посредством скрепляющих обручей. Средства для герметизации емкости бассейна состоят из уплотнителей, установленных между боковыми сторонами рам секций и в каждой секции между стеклянной пластиной и рамой, и армированной пленки, приклеенной к донной части основания и нижним частям рам по внутреннему и внешнему контуру емкости бассейна. В предпочтительных вариантах осуществления изобретения каждая из секций в вертикальной плоскости имеет обращенную наружу выпуклость с радиусом кривизны, равным радиусу бассейна, нижняя часть рамы каждой секции представляет собой металлическую пластину, через которую эта секция соединена с основанием, а основание выполнено секционным с возможностью выравнивания по горизонтали. Бассейн представляет собой стеклометаллическую конструкцию из плотно соединяемых между собой вертикальных секций высотой не менее 3,5 м, образующих в соединении цилиндр диаметром 5,012,0 м. Стеклянные пластины выполнены высотой до 3 м, а нижняя металлическая часть рамы - высотой 1,0-1,2 м. Стеклянная пластина выполнена из триплекса или многослойной композиции толщиной 15,030,0 мм, выгнута по высоте с радиусом 6,0 м; упрочнена и обрамлена в металлическую раму с помощью герметичного материала. Боковые стенки металлической рамы имеют детали для осуществления болтовых соединений, а в угловых частях - зажимы. Нижняя металлическая часть секций, изготовленная из нержавеющей стали или титана, составляет 1/4-1/5 часть общей высоты для упрощения соединений при монтаже и расположении коммуникаций. Отдельные секции, а их количество при диаметре, например, 12 м составляет 18,монтируются на металлическом рельсообразном кольце, выставленном по всем параметрам строго горизонтально; при этом кольцо - основание конструктивно утоплено в пол арены. Секции стыкуются при монтаже и герметично соединяются путем прижима по боковым сторонам через прокладки по высоте при помощи болтовых соединений и в верхней части при помощи зажимов. В частности, соединение секций между собой осуществляют за счет пилообразного или Нобразного профильного торца с органическими, например полиуретановыми, прокладками между ними и болтовыми соединениями. Кроме болтовых соединений прочность конструкции определяется нижним поясом, верхним и серединным скрепляющими обручами. Секции имеют небольшую выпуклость наружу для предотвращения искажений во время выступлений на арене. Основание бассейна выполнено в виде регулируемых по горизонтали секций. Для подводного представления вход и выход людей и животных производится с помощью надводной платформы. Предусмотрены устройства для очистки воды, дна и стенок бассейна от биологических примесей и подогрева воды до температуры 26 С (на чертеже не показано). Для улучшения зрительного восприятия предусмотрена боковая и донная подсветка, выполненная,например, в виде фонарей.-1 009615 На случай непредсказуемой протечки воды или разрушения бассейна предусмотрен аварийный спуск всего объема воды. Сущность изобретения поясняется прилагаемым чертежом (фиг. 1), где 1 - отдельные секции из стекла и металлической рамы, устанавливаемые на кольцевое основание 2 и соединяемые между собой по боковым рамочным металлическим обрамлениям секций (стойкам) 3 при помощи болтовых соединений, при этом профиль торца стоек имеет пилообразный вид, через который осуществляют герметичность соединений, секции соединяются в конструкцию зажимами 4 и скрепляются верхним обручем 5 и серединным обручем 6, установленным на высоте приблизительно 2 м от верхнего края бассейна. Вертикальное положение секций (1) бассейна дополнительно фиксируют металлическими пластинами 7 длиной до 2 м, отходящими от каждой секции (по 1 или 2 шт.) внутрь бассейна. Герметичность донной части 8 бассейна обеспечивают наклеиванием на дно и на внутренние нижние части секций на высоте до 1,0-1,2 м армированной высокопрочной пленки 9 (фиг. 2). Допускается герметизация нижней части конструкции снаружи такой же армированной высокопрочной пленкой. Для входа и выхода артистов и животных предусмотрена платформа 10, располагающаяся в центре бассейна над поверхностью воды. Водоснабжение и слив воды осуществляют через сопла (форсунки) 11, расположенные в донной части 8 бассейна. В случае протечки и разрушения конструкции предусмотрено удаление всей массы воды. Для увеличения зрелищности подводного представления предусмотрены придонная и боковая подсветки 12. На фиг. 2 показана конструкция отдельной секции 1, где 13 - стеклянная пластина, 14 - продолжение стеклянной пластины в металлической части секции, 15 - металлическая рама секции, 16 - нижняя часть рамы - металлическая пластина. Пример выполнения бассейна. Бассейн для подводного представления людей и животных на арене цирка имеет сборно-разборную конструкцию и выполнен в виде цилиндра диаметром 12 м, состоящего из 18 стеклометаллических рамочных секций высотой 4,0 м; стеклянная часть представляет собой выгнутый наружу триплекс толщиной 23 мм (2 упрочненные стеклянные пластины толщиной по 10 мм каждая, склеенные поливинилбутиральной пленкой толщиной 3 мм), и высотой 3,6 м, причем ее прозрачная часть имеет высоту 3,0 м и на глубину 0,6 м заделана в металлическую часть из нержавеющей стали. Высота металлической части составляет 1,0 м. Герметизация бассейна в донной части его основания и по внутреннему нижнему контуру его емкости выполнена из поливинилхлоридной пленки толщиной 7,5 мм (5 слоев толщиной 1,5 мм каждый), армированной тройным сплетением шелковых нитей и имеющей антисептическое покрытие. Под пленкой - геомат (нетканый защитный материал, хорошо склеиваемый жидким поливинилхлоридом). Секции соединены между собой болтами и по углам зажимами, а также скреплены верхним и серединным обручами. Для герметизации стыка между секциями конструкции предусмотрена полиуретановая пленка. Математический расчет подтверждает надежность прочности секции при полном заполнении бассейна водой и определяется значением 6 кг/мм 2. Запас прочности конструкции бассейна составляет 250%. Такая конструкция бассейна позволяет осуществить яркое уникальное зрелищное представление под водой на арене цирка. Источники информации 1. Патент США 3793651, кл. 52-169.7, 1974. 2. Свидетельство RU на полезную модель 10410, кл. Е 04 Н 4/00, 1999. 3. Патент RU2244081, кл. Е 04 Н 4/00, 2005. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бассейн, состоящий из вертикально установленных на основании (2) стоек (3) и стенок с выпуклыми в горизонтальной плоскости стеклянными пластинами (13), соединенных со стойками (3) и основанием (2) с использованием резьбовых креплений и формирующих в соединении емкость бассейна, и средств для герметизации емкости бассейна, отличающийся тем, что стенки представляют собой секции(1) в виде стеклометаллических рам (15) с установленными в них указанной выпуклостью наружу стеклянными пластинами (13), образующие в соединении боковых сторон их рам (15) стойки (3) и имеющие радиус кривизны, обеспечивающий цилиндрическую форму бассейна, при этом секции (1) в средней по высоте и верхней частях связаны посредством скрепляющих обручей (5, 6), а средства для герметизации емкости бассейна состоят из уплотнителей, установленных между боковыми сторонами рам (15) секций(1) и в каждой секции (1) между стеклянной пластиной (13) и рамой (15), и армированной пленки (9),приклеенной к донной части (8) основания (2) и нижним частям (16) рам (15) по внутреннему и внешнему контуру емкости бассейна.-2 009615 2. Бассейн по п.1, отличающийся тем, что каждая из секций (1) в вертикальной плоскости имеет обращенную наружу выпуклость с радиусом кривизны, равным радиусу бассейна. 3. Бассейн по п.1, отличающийся тем, что нижняя часть (16) рамы (15) каждой секции (1) представляет собой металлическую пластину, через которую эта секция соединена с основанием (2). 4. Бассейн по п.1, отличающийся тем, что его основание (2) выполнено секционным с возможностью выравнивания по горизонтали.
