Агрегатная мельница (варианты)

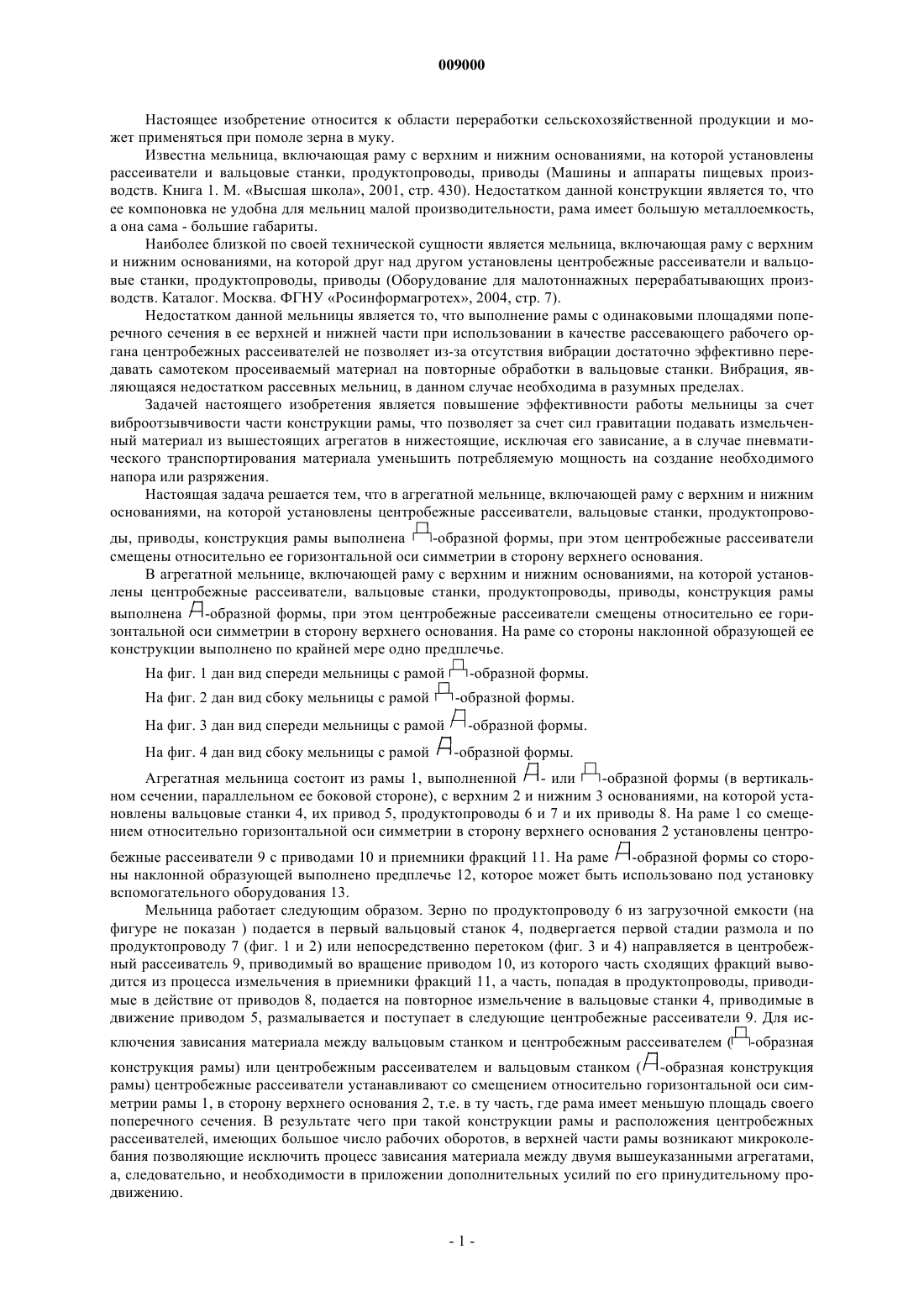

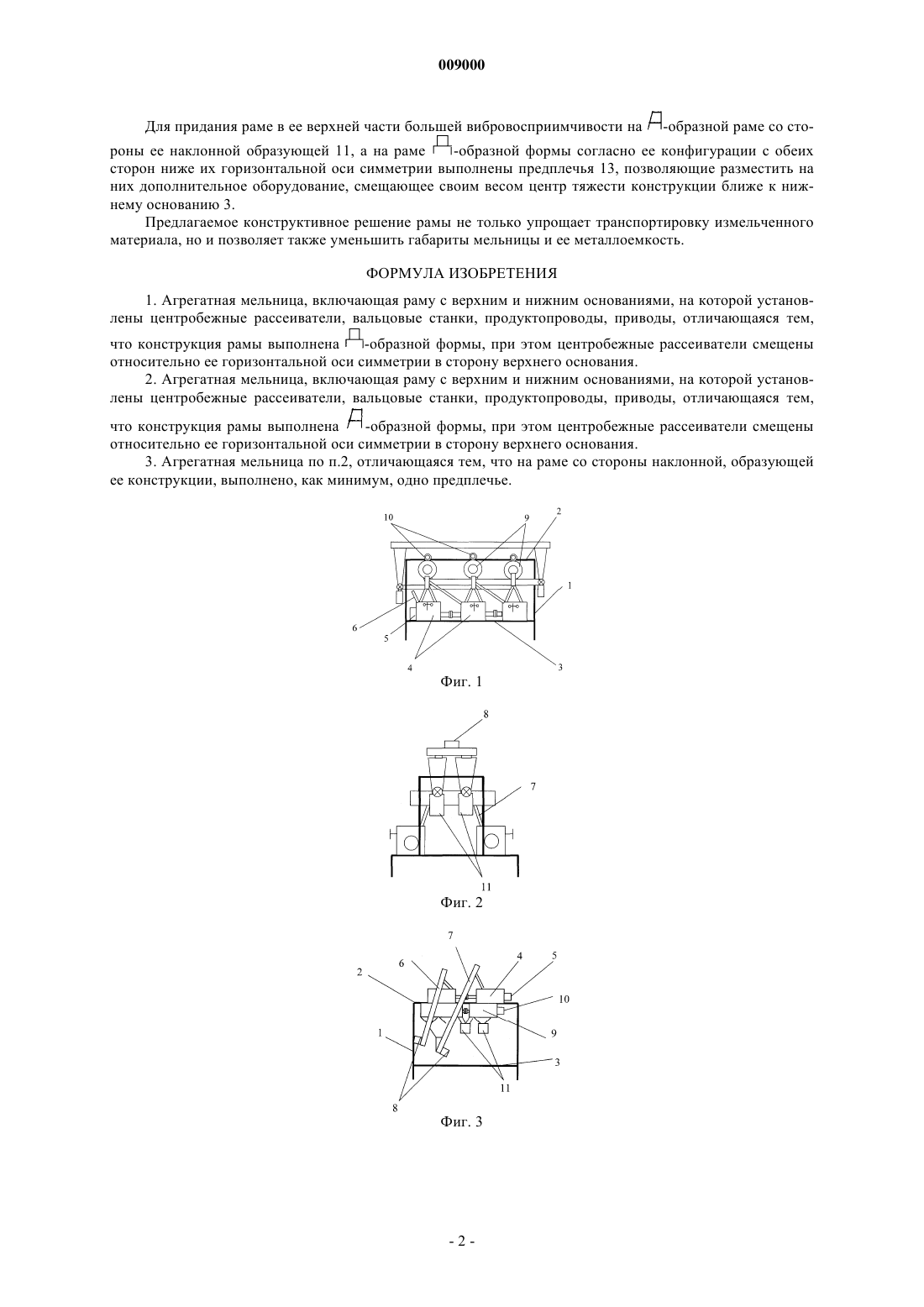

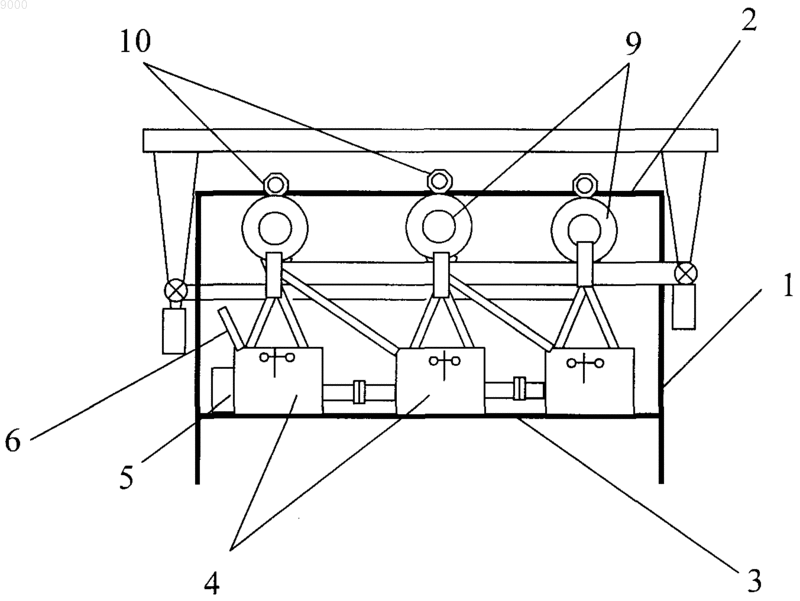

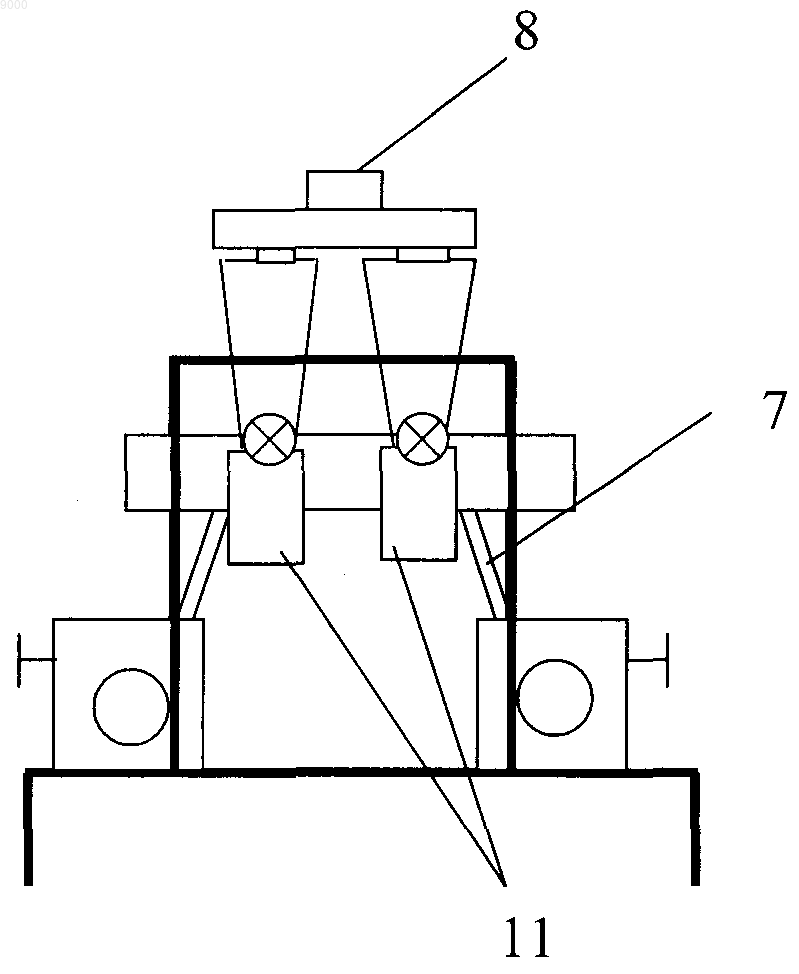

009000 Настоящее изобретение относится к области переработки сельскохозяйственной продукции и может применяться при помоле зерна в муку. Известна мельница, включающая раму с верхним и нижним основаниями, на которой установлены рассеиватели и вальцовые станки, продуктопроводы, приводы (Машины и аппараты пищевых производств. Книга 1. М. Высшая школа, 2001, стр. 430). Недостатком данной конструкции является то, что ее компоновка не удобна для мельниц малой производительности, рама имеет большую металлоемкость,а она сама - большие габариты. Наиболее близкой по своей технической сущности является мельница, включающая раму с верхним и нижним основаниями, на которой друг над другом установлены центробежные рассеиватели и вальцовые станки, продуктопроводы, приводы (Оборудование для малотоннажных перерабатывающих производств. Каталог. Москва. ФГНУ Росинформагротех, 2004, стр. 7). Недостатком данной мельницы является то, что выполнение рамы с одинаковыми площадями поперечного сечения в ее верхней и нижней части при использовании в качестве рассевающего рабочего органа центробежных рассеивателей не позволяет из-за отсутствия вибрации достаточно эффективно передавать самотеком просеиваемый материал на повторные обработки в вальцовые станки. Вибрация, являющаяся недостатком рассевных мельниц, в данном случае необходима в разумных пределах. Задачей настоящего изобретения является повышение эффективности работы мельницы за счет виброотзывчивости части конструкции рамы, что позволяет за счет сил гравитации подавать измельченный материал из вышестоящих агрегатов в нижестоящие, исключая его зависание, а в случае пневматического транспортирования материала уменьшить потребляемую мощность на создание необходимого напора или разряжения. Настоящая задача решается тем, что в агрегатной мельнице, включающей раму с верхним и нижним основаниями, на которой установлены центробежные рассеиватели, вальцовые станки, продуктопроводы, приводы, конструкция рамы выполнена-образной формы, при этом центробежные рассеиватели смещены относительно ее горизонтальной оси симметрии в сторону верхнего основания. В агрегатной мельнице, включающей раму с верхним и нижним основаниями, на которой установлены центробежные рассеиватели, вальцовые станки, продуктопроводы, приводы, конструкция рамы выполнена -образной формы, при этом центробежные рассеиватели смещены относительно ее горизонтальной оси симметрии в сторону верхнего основания. На раме со стороны наклонной образующей ее конструкции выполнено по крайней мере одно предплечье. На фиг. 1 дан вид спереди мельницы с рамой На фиг. 2 дан вид сбоку мельницы с рамой На фиг. 3 дан вид спереди мельницы с рамой На фиг. 4 дан вид сбоку мельницы с рамой-образной формы (в вертикальАгрегатная мельница состоит из рамы 1, выполненной ном сечении, параллельном ее боковой стороне), с верхним 2 и нижним 3 основаниями, на которой установлены вальцовые станки 4, их привод 5, продуктопроводы 6 и 7 и их приводы 8. На раме 1 со смещением относительно горизонтальной оси симметрии в сторону верхнего основания 2 установлены центробежные рассеиватели 9 с приводами 10 и приемники фракций 11. На раме -образной формы со стороны наклонной образующей выполнено предплечье 12, которое может быть использовано под установку вспомогательного оборудования 13. Мельница работает следующим образом. Зерно по продуктопроводу 6 из загрузочной емкости (на фигуре не показан ) подается в первый вальцовый станок 4, подвергается первой стадии размола и по продуктопроводу 7 (фиг. 1 и 2) или непосредственно перетоком (фиг. 3 и 4) направляется в центробежный рассеиватель 9, приводимый во вращение приводом 10, из которого часть сходящих фракций выводится из процесса измельчения в приемники фракций 11, а часть, попадая в продуктопроводы, приводимые в действие от приводов 8, подается на повторное измельчение в вальцовые станки 4, приводимые в движение приводом 5, размалывается и поступает в следующие центробежные рассеиватели 9. Для исключения зависания материала между вальцовым станком и центробежным рассеивателем ( конструкция рамы) или центробежным рассеивателем и вальцовым станком ( -образная конструкция рамы) центробежные рассеиватели устанавливают со смещением относительно горизонтальной оси симметрии рамы 1, в сторону верхнего основания 2, т.е. в ту часть, где рама имеет меньшую площадь своего поперечного сечения. В результате чего при такой конструкции рамы и расположения центробежных рассеивателей, имеющих большое число рабочих оборотов, в верхней части рамы возникают микроколебания позволяющие исключить процесс зависания материала между двумя вышеуказанными агрегатами,а, следовательно, и необходимости в приложении дополнительных усилий по его принудительному продвижению. Для придания раме в ее верхней части большей вибровосприимчивости на-образной формы согласно ее конфигурации с обеих роны ее наклонной образующей 11, а на раме сторон ниже их горизонтальной оси симметрии выполнены предплечья 13, позволяющие разместить на них дополнительное оборудование, смещающее своим весом центр тяжести конструкции ближе к нижнему основанию 3. Предлагаемое конструктивное решение рамы не только упрощает транспортировку измельченного материала, но и позволяет также уменьшить габариты мельницы и ее металлоемкость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Агрегатная мельница, включающая раму с верхним и нижним основаниями, на которой установлены центробежные рассеиватели, вальцовые станки, продуктопроводы, приводы, отличающаяся тем,что конструкция рамы выполнена-образной формы, при этом центробежные рассеиватели смещены относительно ее горизонтальной оси симметрии в сторону верхнего основания. 2. Агрегатная мельница, включающая раму с верхним и нижним основаниями, на которой установлены центробежные рассеиватели, вальцовые станки, продуктопроводы, приводы, отличающаяся тем,что конструкция рамы выполнена-образной формы, при этом центробежные рассеиватели смещены относительно ее горизонтальной оси симметрии в сторону верхнего основания. 3. Агрегатная мельница по п.2, отличающаяся тем, что на раме со стороны наклонной, образующей ее конструкции, выполнено, как минимум, одно предплечье.
