Подкладное судно

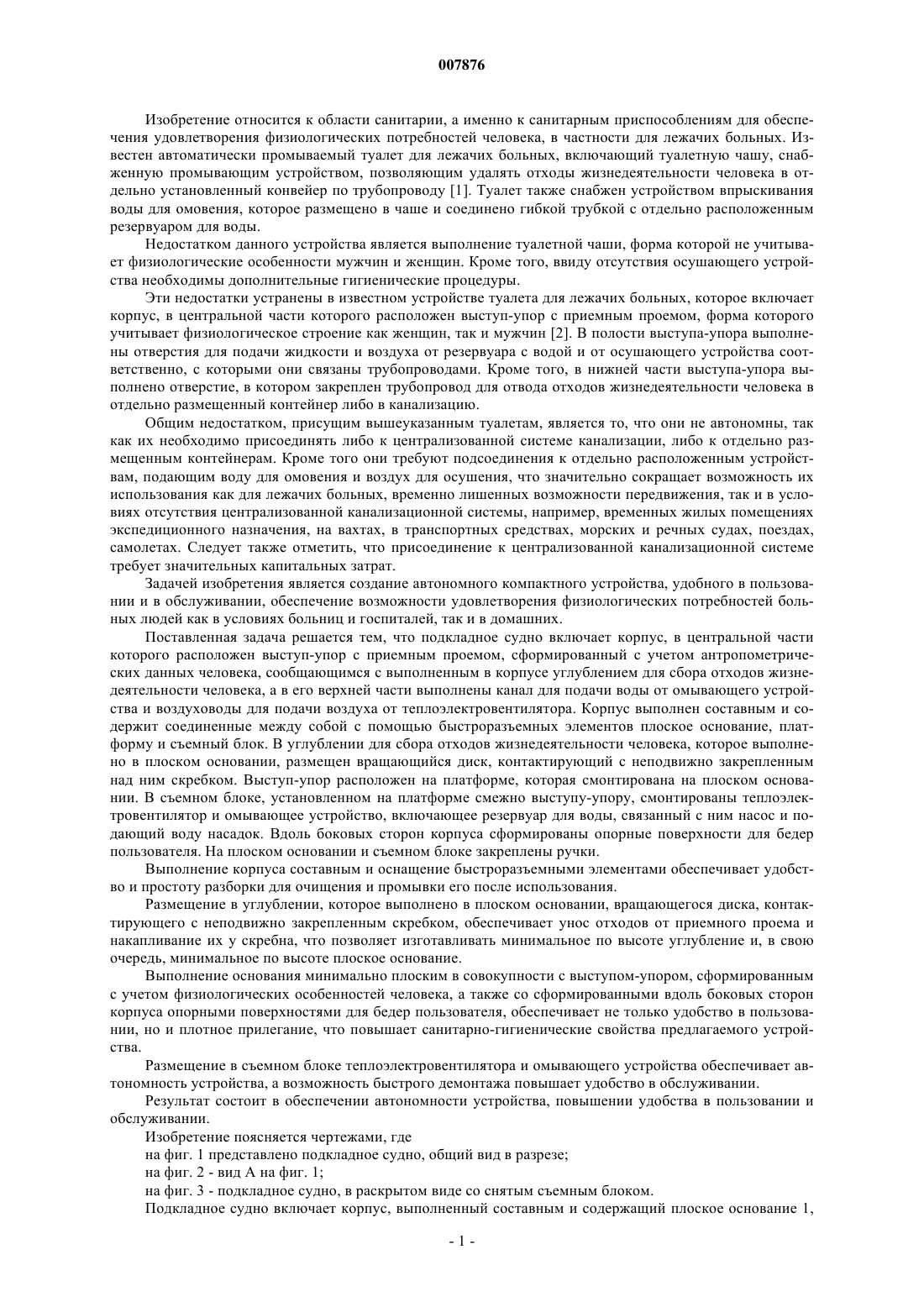

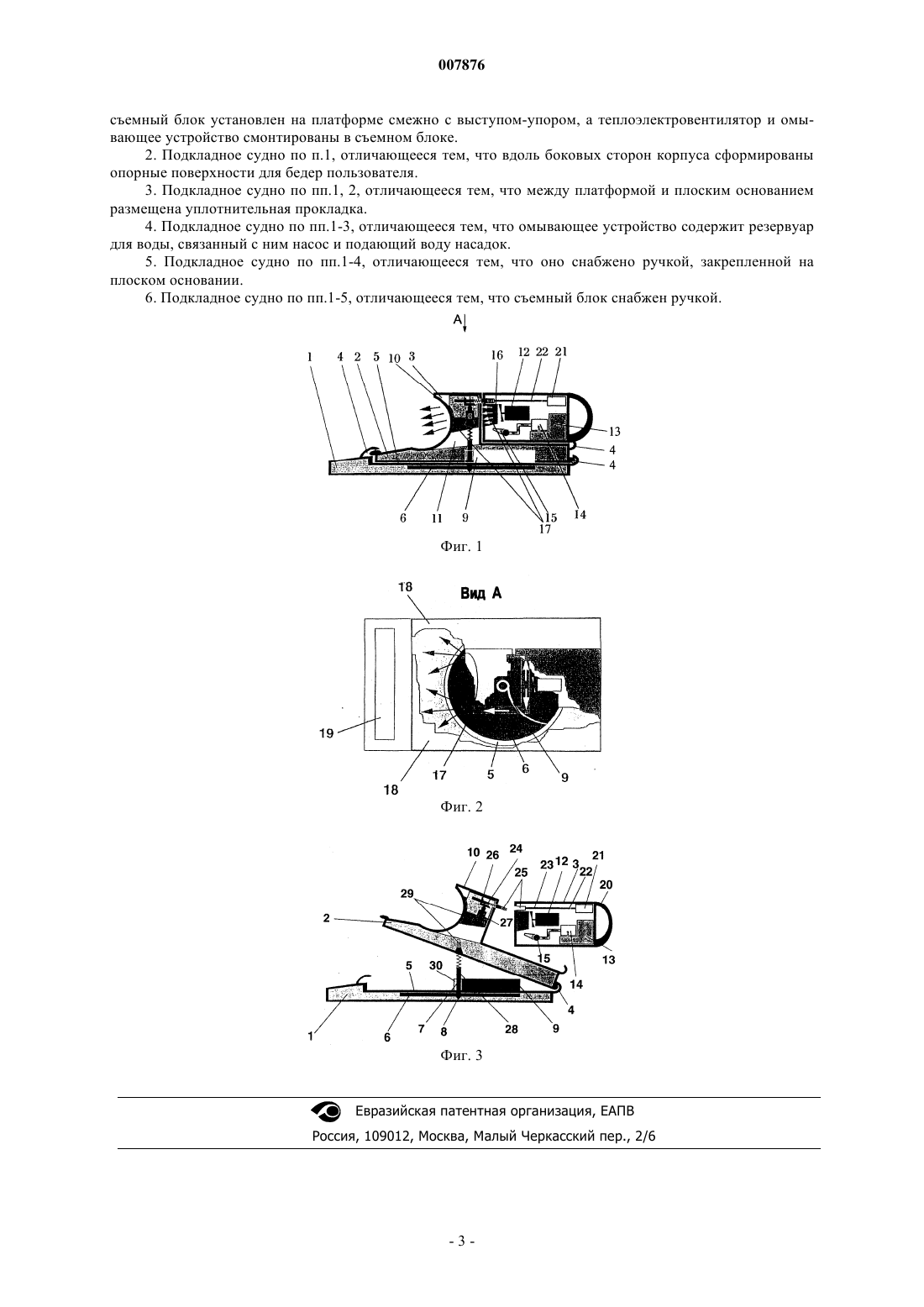

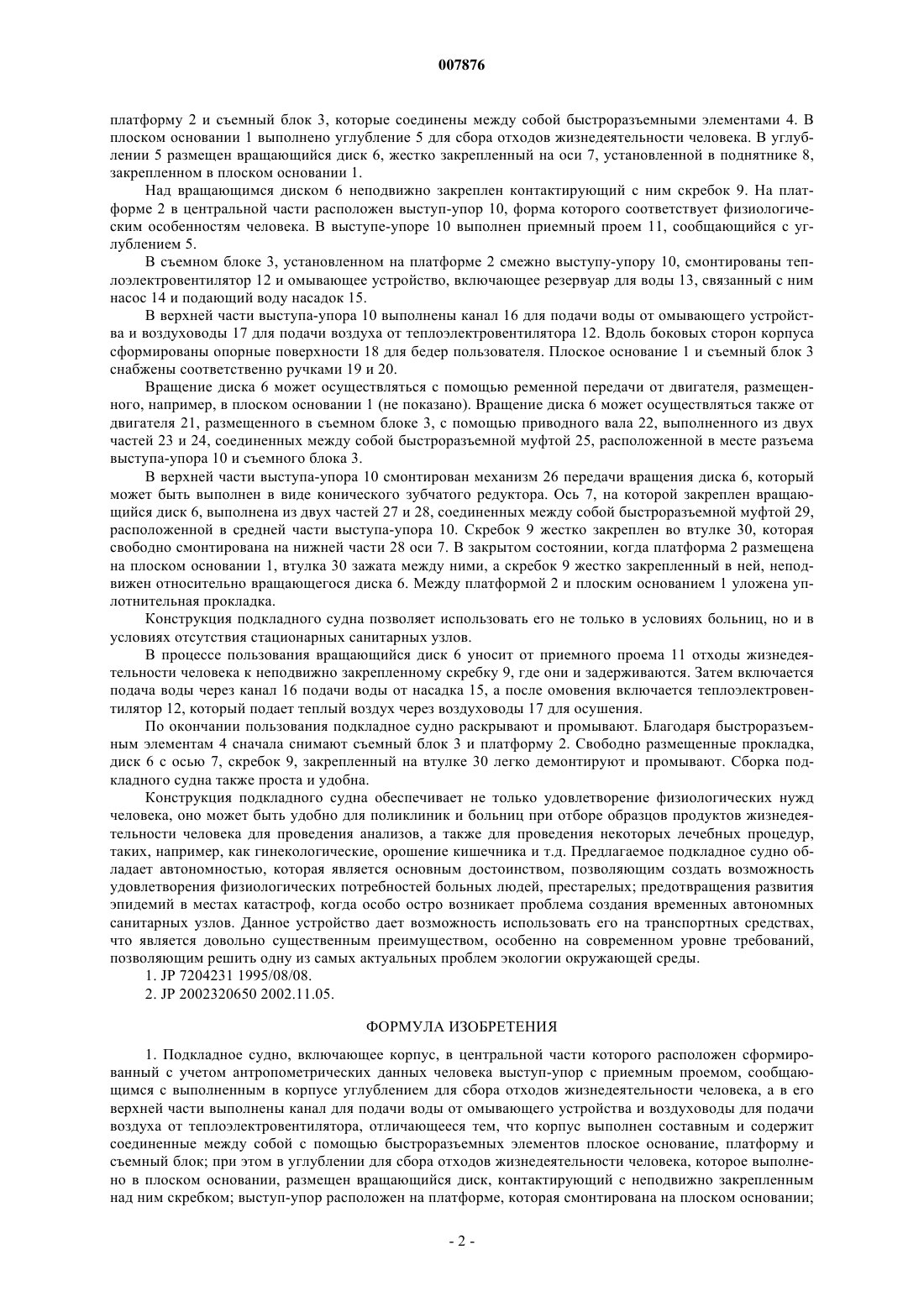

007876 Изобретение относится к области санитарии, а именно к санитарным приспособлениям для обеспечения удовлетворения физиологических потребностей человека, в частности для лежачих больных. Известен автоматически промываемый туалет для лежачих больных, включающий туалетную чашу, снабженную промывающим устройством, позволяющим удалять отходы жизнедеятельности человека в отдельно установленный конвейер по трубопроводу [1]. Туалет также снабжен устройством впрыскивания воды для омовения, которое размещено в чаше и соединено гибкой трубкой с отдельно расположенным резервуаром для воды. Недостатком данного устройства является выполнение туалетной чаши, форма которой не учитывает физиологические особенности мужчин и женщин. Кроме того, ввиду отсутствия осушающего устройства необходимы дополнительные гигиенические процедуры. Эти недостатки устранены в известном устройстве туалета для лежачих больных, которое включает корпус, в центральной части которого расположен выступ-упор с приемным проемом, форма которого учитывает физиологическое строение как женщин, так и мужчин [2]. В полости выступа-упора выполнены отверстия для подачи жидкости и воздуха от резервуара с водой и от осушающего устройства соответственно, с которыми они связаны трубопроводами. Кроме того, в нижней части выступа-упора выполнено отверстие, в котором закреплен трубопровод для отвода отходов жизнедеятельности человека в отдельно размещенный контейнер либо в канализацию. Общим недостатком, присущим вышеуказанным туалетам, является то, что они не автономны, так как их необходимо присоединять либо к централизованной системе канализации, либо к отдельно размещенным контейнерам. Кроме того они требуют подсоединения к отдельно расположенным устройствам, подающим воду для омовения и воздух для осушения, что значительно сокращает возможность их использования как для лежачих больных, временно лишенных возможности передвижения, так и в условиях отсутствия централизованной канализационной системы, например, временных жилых помещениях экспедиционного назначения, на вахтах, в транспортных средствах, морских и речных судах, поездах,самолетах. Следует также отметить, что присоединение к централизованной канализационной системе требует значительных капитальных затрат. Задачей изобретения является создание автономного компактного устройства, удобного в пользовании и в обслуживании, обеспечение возможности удовлетворения физиологических потребностей больных людей как в условиях больниц и госпиталей, так и в домашних. Поставленная задача решается тем, что подкладное судно включает корпус, в центральной части которого расположен выступ-упор с приемным проемом, сформированный с учетом антропометрических данных человека, сообщающимся с выполненным в корпусе углублением для сбора отходов жизнедеятельности человека, а в его верхней части выполнены канал для подачи воды от омывающего устройства и воздуховоды для подачи воздуха от теплоэлектровентилятора. Корпус выполнен составным и содержит соединенные между собой с помощью быстроразъемных элементов плоское основание, платформу и съемный блок. В углублении для сбора отходов жизнедеятельности человека, которое выполнено в плоском основании, размещен вращающийся диск, контактирующий с неподвижно закрепленным над ним скребком. Выступ-упор расположен на платформе, которая смонтирована на плоском основании. В съемном блоке, установленном на платформе смежно выступу-упору, смонтированы теплоэлектровентилятор и омывающее устройство, включающее резервуар для воды, связанный с ним насос и подающий воду насадок. Вдоль боковых сторон корпуса сформированы опорные поверхности для бедер пользователя. На плоском основании и съемном блоке закреплены ручки. Выполнение корпуса составным и оснащение быстроразъемными элементами обеспечивает удобство и простоту разборки для очищения и промывки его после использования. Размещение в углублении, которое выполнено в плоском основании, вращающегося диска, контактирующего с неподвижно закрепленным скребком, обеспечивает унос отходов от приемного проема и накапливание их у скребна, что позволяет изготавливать минимальное по высоте углубление и, в свою очередь, минимальное по высоте плоское основание. Выполнение основания минимально плоским в совокупности с выступом-упором, сформированным с учетом физиологических особенностей человека, а также со сформированными вдоль боковых сторон корпуса опорными поверхностями для бедер пользователя, обеспечивает не только удобство в пользовании, но и плотное прилегание, что повышает санитарно-гигиенические свойства предлагаемого устройства. Размещение в съемном блоке теплоэлектровентилятора и омывающего устройства обеспечивает автономность устройства, а возможность быстрого демонтажа повышает удобство в обслуживании. Результат состоит в обеспечении автономности устройства, повышении удобства в пользовании и обслуживании. Изобретение поясняется чертежами, где на фиг. 1 представлено подкладное судно, общий вид в разрезе; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - подкладное судно, в раскрытом виде со снятым съемным блоком. Подкладное судно включает корпус, выполненный составным и содержащий плоское основание 1,-1 007876 платформу 2 и съемный блок 3, которые соединены между собой быстроразъемными элементами 4. В плоском основании 1 выполнено углубление 5 для сбора отходов жизнедеятельности человека. В углублении 5 размещен вращающийся диск 6, жестко закрепленный на оси 7, установленной в поднятнике 8,закрепленном в плоском основании 1. Над вращающимся диском 6 неподвижно закреплен контактирующий с ним скребок 9. На платформе 2 в центральной части расположен выступ-упор 10, форма которого соответствует физиологическим особенностям человека. В выступе-упоре 10 выполнен приемный проем 11, сообщающийся с углублением 5. В съемном блоке 3, установленном на платформе 2 смежно выступу-упору 10, смонтированы теплоэлектровентилятор 12 и омывающее устройство, включающее резервуар для воды 13, связанный с ним насос 14 и подающий воду насадок 15. В верхней части выступа-упора 10 выполнены канал 16 для подачи воды от омывающего устройства и воздуховоды 17 для подачи воздуха от теплоэлектровентилятора 12. Вдоль боковых сторон корпуса сформированы опорные поверхности 18 для бедер пользователя. Плоское основание 1 и съемный блок 3 снабжены соответственно ручками 19 и 20. Вращение диска 6 может осуществляться с помощью ременной передачи от двигателя, размещенного, например, в плоском основании 1 (не показано). Вращение диска 6 может осуществляться также от двигателя 21, размещенного в съемном блоке 3, с помощью приводного вала 22, выполненного из двух частей 23 и 24, соединенных между собой быстроразъемной муфтой 25, расположенной в месте разъема выступа-упора 10 и съемного блока 3. В верхней части выступа-упора 10 смонтирован механизм 26 передачи вращения диска 6, который может быть выполнен в виде конического зубчатого редуктора. Ось 7, на которой закреплен вращающийся диск 6, выполнена из двух частей 27 и 28, соединенных между собой быстроразъемной муфтой 29,расположенной в средней части выступа-упора 10. Скребок 9 жестко закреплен во втулке 30, которая свободно смонтирована на нижней части 28 оси 7. В закрытом состоянии, когда платформа 2 размещена на плоском основании 1, втулка 30 зажата между ними, а скребок 9 жестко закрепленный в ней, неподвижен относительно вращающегося диска 6. Между платформой 2 и плоским основанием 1 уложена уплотнительная прокладка. Конструкция подкладного судна позволяет использовать его не только в условиях больниц, но и в условиях отсутствия стационарных санитарных узлов. В процессе пользования вращающийся диск 6 уносит от приемного проема 11 отходы жизнедеятельности человека к неподвижно закрепленному скребку 9, где они и задерживаются. Затем включается подача воды через канал 16 подачи воды от насадка 15, а после омовения включается теплоэлектровентилятор 12, который подает теплый воздух через воздуховоды 17 для осушения. По окончании пользования подкладное судно раскрывают и промывают. Благодаря быстроразъемным элементам 4 сначала снимают съемный блок 3 и платформу 2. Свободно размещенные прокладка,диск 6 с осью 7, скребок 9, закрепленный на втулке 30 легко демонтируют и промывают. Сборка подкладного судна также проста и удобна. Конструкция подкладного судна обеспечивает не только удовлетворение физиологических нужд человека, оно может быть удобно для поликлиник и больниц при отборе образцов продуктов жизнедеятельности человека для проведения анализов, а также для проведения некоторых лечебных процедур,таких, например, как гинекологические, орошение кишечника и т.д. Предлагаемое подкладное судно обладает автономностью, которая является основным достоинством, позволяющим создать возможность удовлетворения физиологических потребностей больных людей, престарелых; предотвращения развития эпидемий в местах катастроф, когда особо остро возникает проблема создания временных автономных санитарных узлов. Данное устройство дает возможность использовать его на транспортных средствах,что является довольно существенным преимуществом, особенно на современном уровне требований,позволяющим решить одну из самых актуальных проблем экологии окружающей среды. 1. JP 7204231 1995/08/08. 2. JP 2002320650 2002.11.05. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подкладное судно, включающее корпус, в центральной части которого расположен сформированный с учетом антропометрических данных человека выступ-упор с приемным проемом, сообщающимся с выполненным в корпусе углублением для сбора отходов жизнедеятельности человека, а в его верхней части выполнены канал для подачи воды от омывающего устройства и воздуховоды для подачи воздуха от теплоэлектровентилятора, отличающееся тем, что корпус выполнен составным и содержит соединенные между собой с помощью быстроразъемных элементов плоское основание, платформу и съемный блок; при этом в углублении для сбора отходов жизнедеятельности человека, которое выполнено в плоском основании, размещен вращающийся диск, контактирующий с неподвижно закрепленным над ним скребком; выступ-упор расположен на платформе, которая смонтирована на плоском основании;-2 007876 съемный блок установлен на платформе смежно с выступом-упором, а теплоэлектровентилятор и омывающее устройство смонтированы в съемном блоке. 2. Подкладное судно по п.1, отличающееся тем, что вдоль боковых сторон корпуса сформированы опорные поверхности для бедер пользователя. 3. Подкладное судно по пп.1, 2, отличающееся тем, что между платформой и плоским основанием размещена уплотнительная прокладка. 4. Подкладное судно по пп.1-3, отличающееся тем, что омывающее устройство содержит резервуар для воды, связанный с ним насос и подающий воду насадок. 5. Подкладное судно по пп.1-4, отличающееся тем, что оно снабжено ручкой, закрепленной на плоском основании. 6. Подкладное судно по пп.1-5, отличающееся тем, что съемный блок снабжен ручкой.
