Эмблема

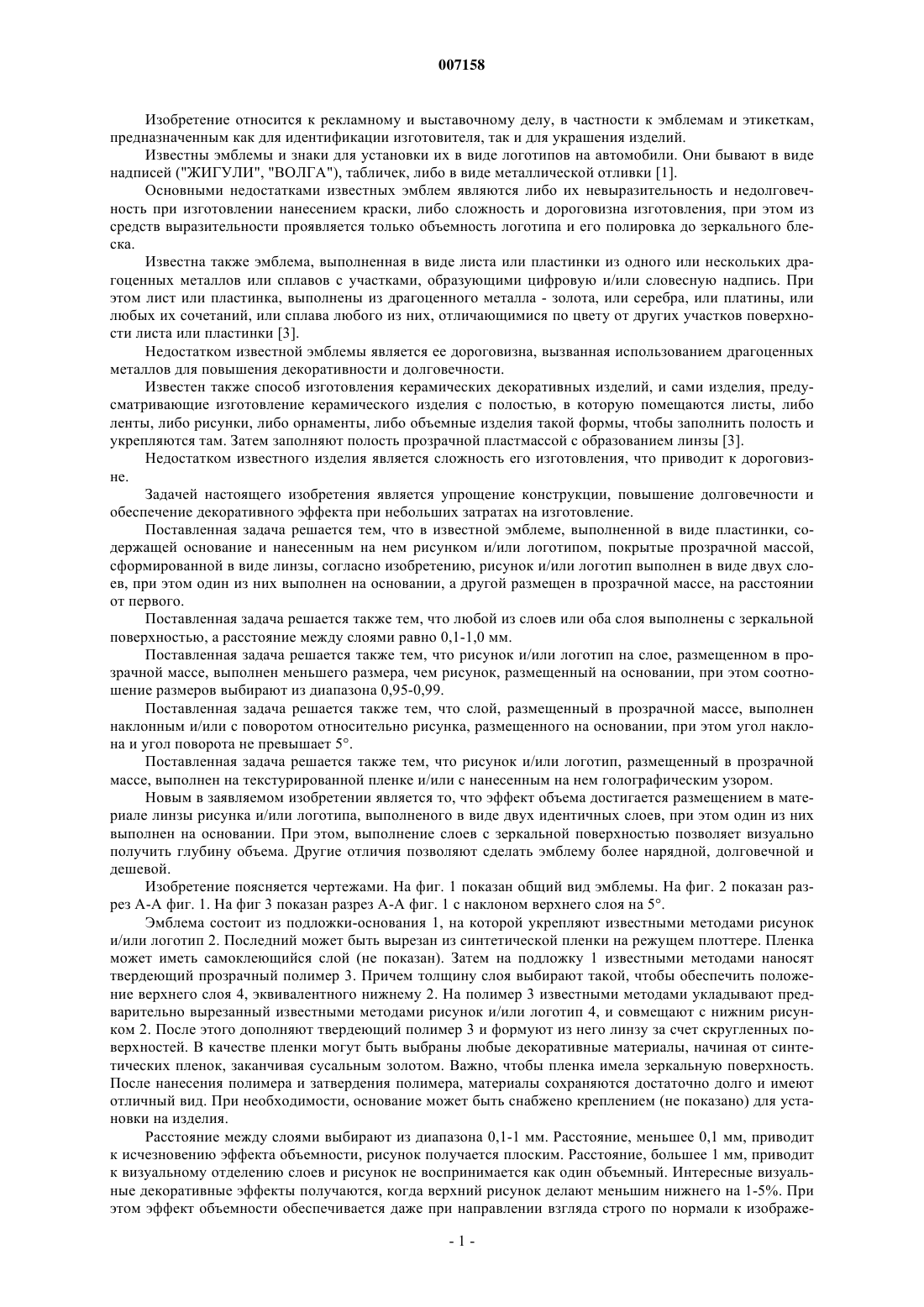

007158 Изобретение относится к рекламному и выставочному делу, в частности к эмблемам и этикеткам,предназначенным как для идентификации изготовителя, так и для украшения изделий. Известны эмблемы и знаки для установки их в виде логотипов на автомобили. Они бывают в виде надписей ("ЖИГУЛИ", "ВОЛГА"), табличек, либо в виде металлической отливки [1]. Основными недостатками известных эмблем являются либо их невыразительность и недолговечность при изготовлении нанесением краски, либо сложность и дороговизна изготовления, при этом из средств выразительности проявляется только объемность логотипа и его полировка до зеркального блеска. Известна также эмблема, выполненная в виде листа или пластинки из одного или нескольких драгоценных металлов или сплавов с участками, образующими цифровую и/или словесную надпись. При этом лист или пластинка, выполнены из драгоценного металла - золота, или серебра, или платины, или любых их сочетаний, или сплава любого из них, отличающимися по цвету от других участков поверхности листа или пластинки [3]. Недостатком известной эмблемы является ее дороговизна, вызванная использованием драгоценных металлов для повышения декоративности и долговечности. Известен также способ изготовления керамических декоративных изделий, и сами изделия, предусматривающие изготовление керамического изделия с полостью, в которую помещаются листы, либо ленты, либо рисунки, либо орнаменты, либо объемные изделия такой формы, чтобы заполнить полость и укрепляются там. Затем заполняют полость прозрачной пластмассой с образованием линзы [3]. Недостатком известного изделия является сложность его изготовления, что приводит к дороговизне. Задачей настоящего изобретения является упрощение конструкции, повышение долговечности и обеспечение декоративного эффекта при небольших затратах на изготовление. Поставленная задача решается тем, что в известной эмблеме, выполненной в виде пластинки, содержащей основание и нанесенным на нем рисунком и/или логотипом, покрытые прозрачной массой,сформированной в виде линзы, согласно изобретению, рисунок и/или логотип выполнен в виде двух слоев, при этом один из них выполнен на основании, а другой размещен в прозрачной массе, на расстоянии от первого. Поставленная задача решается также тем, что любой из слоев или оба слоя выполнены с зеркальной поверхностью, а расстояние между слоями равно 0,1-1,0 мм. Поставленная задача решается также тем, что рисунок и/или логотип на слое, размещенном в прозрачной массе, выполнен меньшего размера, чем рисунок, размещенный на основании, при этом соотношение размеров выбирают из диапазона 0,95-0,99. Поставленная задача решается также тем, что слой, размещенный в прозрачной массе, выполнен наклонным и/или с поворотом относительно рисунка, размещенного на основании, при этом угол наклона и угол поворота не превышает 5. Поставленная задача решается также тем, что рисунок и/или логотип, размещенный в прозрачной массе, выполнен на текстурированной пленке и/или с нанесенным на нем голографическим узором. Новым в заявляемом изобретении является то, что эффект объема достигается размещением в материале линзы рисунка и/или логотипа, выполненого в виде двух идентичных слоев, при этом один из них выполнен на основании. При этом, выполнение слоев с зеркальной поверхностью позволяет визуально получить глубину объема. Другие отличия позволяют сделать эмблему более нарядной, долговечной и дешевой. Изобретение поясняется чертежами. На фиг. 1 показан общий вид эмблемы. На фиг. 2 показан разрез A-A фиг. 1. На фиг 3 показан разрез A-A фиг. 1 с наклоном верхнего слоя на 5. Эмблема состоит из подложки-основания 1, на которой укрепляют известными методами рисунок и/или логотип 2. Последний может быть вырезан из синтетической пленки на режущем плоттере. Пленка может иметь самоклеющийся слой (не показан). Затем на подложку 1 известными методами наносят твердеющий прозрачный полимер 3. Причем толщину слоя выбирают такой, чтобы обеспечить положение верхнего слоя 4, эквивалентного нижнему 2. На полимер 3 известными методами укладывают предварительно вырезанный известными методами рисунок и/или логотип 4, и совмещают с нижним рисунком 2. После этого дополняют твердеющий полимер 3 и формуют из него линзу за счет скругленных поверхностей. В качестве пленки могут быть выбраны любые декоративные материалы, начиная от синтетических пленок, заканчивая сусальным золотом. Важно, чтобы пленка имела зеркальную поверхность. После нанесения полимера и затвердения полимера, материалы сохраняются достаточно долго и имеют отличный вид. При необходимости, основание может быть снабжено креплением (не показано) для установки на изделия. Расстояние между слоями выбирают из диапазона 0,1-1 мм. Расстояние, меньшее 0,1 мм, приводит к исчезновению эффекта объемности, рисунок получается плоским. Расстояние, большее 1 мм, приводит к визуальному отделению слоев и рисунок не воспринимается как один объемный. Интересные визуальные декоративные эффекты получаются, когда верхний рисунок делают меньшим нижнего на 1-5%. При этом эффект объемности обеспечивается даже при направлении взгляда строго по нормали к изображе-1 007158 нию. Уменьшение размера рисунка, расположенного в массе более чем на 5%, приводит к тому, что теряется эффект объемности. Подобные эффекты получаются, когда верхнее изображение наклоняют или поворачивают относительно нижнего. В этом случае при смене положения глаза относительно изображения изменяется глубина изображения, поэтому наблюдаются интересные эффекты. При превышении максимальных указанных значений: наклона более 5 или поворота более 5, теряется эффект объемности. Эмблема кажется неряшливой. Интересные визуальные эффекты связаны с приданием верхней пленке, из которой выполнен рисунок, текстуры или нанесение на него голографического узора. Достигаемый эффект обеспечивается за счет простоты изготовления эмблемы, при этом достигаются отличные декоративные качества. По существу, можно изготавливать очень дорогие по виду эмблемы,практически из отходов материалов. При этом не требуется никакой сложной оснастки. Последнее обстоятельство делает эмблемы дешевыми. Промышленная применимость обеспечивается тем, что в настоящее время на белорусском частном унитарном предприятии "ОПУС" налажено производство эмблем для холодильников "Атлант" и телевизоров "Горизонт". Источники информации, принятые во внимание 1. Каталог запасных частей к автомобилю "Жигули", Москва, 1982 г. 2. Заявка на 831895, E 02D 17/148, опубликовано 23.05.1981 г., бюллетень 19. 3. Патент США 4,263,734, МПК G 09 F 3/00, опубликовано 28.04.1981 г., прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Эмблема, выполненная в виде пластинки, содержащей основание с нанесенным на нем рисунком и/или логотипом, покрытые прозрачной массой, сформированной в виде линзы, отличающаяся тем, что рисунок и/или логотип выполнен в виде двух слоев, при этом один из них выполнен на основании, а другой размещен в прозрачной массе на расстоянии от первого. 2. Эмблема по п.1, отличающаяся тем, что любой из слоев или оба слоя выполнены с зеркальной поверхностью, а расстояние между слоями равно 0,1-1,0 мм. 3. Эмблема по п.1 или 2, отличающаяся тем, что рисунок и/или логотип на слое, размещенном в прозрачной массе, выполнен меньшего размера, чем рисунок, размещенный на основании, при этом соотношение размеров выбирают из диапазона 0,95-0,99. 4. Эмблема по любому из пп.1-3, отличающаяся тем, что слой, размещенный в прозрачной массе,выполнен наклонным и/или с поворотом относительно рисунка, размещенного на основании, при этом угол наклона не превышает 5 и угол поворота не превышает 5. 5. Эмблема по любому из пп.1-4, отличающаяся тем, что рисунок и/или логотип, размещенный в прозрачной массе, выполнен на текстурированной пленке и/или с нанесенным на нем голографическим узором.
