Пневматический перфоратор

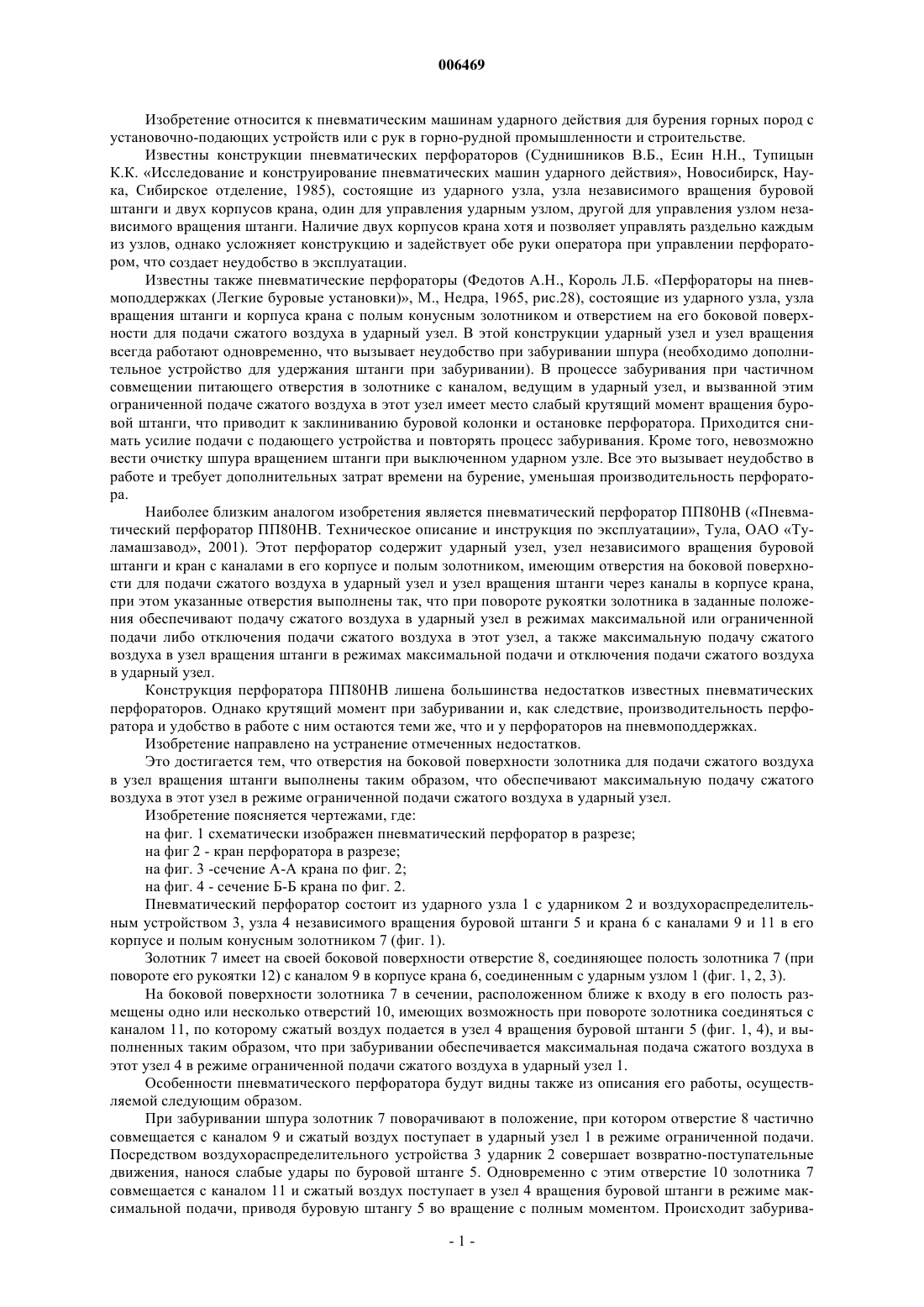

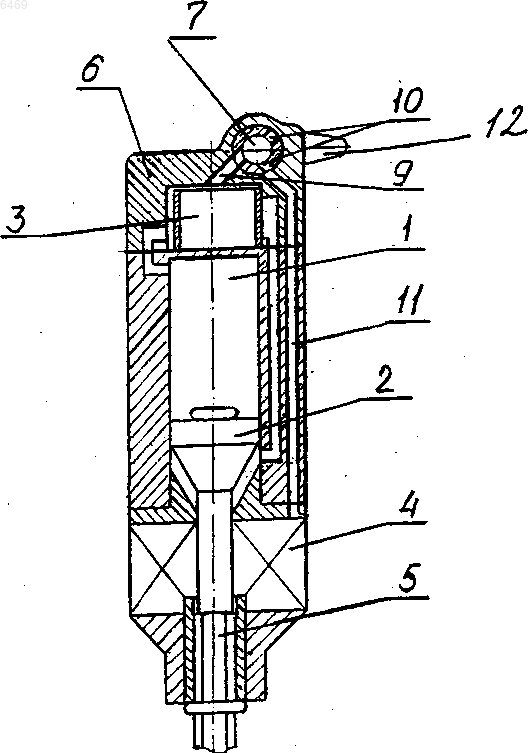

006469 Изобретение относится к пневматическим машинам ударного действия для бурения горных пород с установочно-подающих устройств или с рук в горно-рудной промышленности и строительстве. Известны конструкции пневматических перфораторов (Суднишников В.Б., Есин Н.Н., Тупицын К.К. Исследование и конструирование пневматических машин ударного действия, Новосибирск, Наука, Сибирское отделение, 1985), состоящие из ударного узла, узла независимого вращения буровой штанги и двух корпусов крана, один для управления ударным узлом, другой для управления узлом независимого вращения штанги. Наличие двух корпусов крана хотя и позволяет управлять раздельно каждым из узлов, однако усложняет конструкцию и задействует обе руки оператора при управлении перфоратором, что создает неудобство в эксплуатации. Известны также пневматические перфораторы (Федотов А.Н., Король Л.Б. Перфораторы на пневмоподдержках (Легкие буровые установки), М., Недра, 1965, рис.28), состоящие из ударного узла, узла вращения штанги и корпуса крана с полым конусным золотником и отверстием на его боковой поверхности для подачи сжатого воздуха в ударный узел. В этой конструкции ударный узел и узел вращения всегда работают одновременно, что вызывает неудобство при забуривании шпура (необходимо дополнительное устройство для удержания штанги при забуривании). В процессе забуривания при частичном совмещении питающего отверстия в золотнике с каналом, ведущим в ударный узел, и вызванной этим ограниченной подаче сжатого воздуха в этот узел имеет место слабый крутящий момент вращения буровой штанги, что приводит к заклиниванию буровой колонки и остановке перфоратора. Приходится снимать усилие подачи с подающего устройства и повторять процесс забуривания. Кроме того, невозможно вести очистку шпура вращением штанги при выключенном ударном узле. Все это вызывает неудобство в работе и требует дополнительных затрат времени на бурение, уменьшая производительность перфоратора. Наиболее близким аналогом изобретения является пневматический перфоратор ПП 80 НВ (Пневматический перфоратор ПП 80 НВ. Техническое описание и инструкция по эксплуатации, Тула, ОАО Туламашзавод, 2001). Этот перфоратор содержит ударный узел, узел независимого вращения буровой штанги и кран с каналами в его корпусе и полым золотником, имеющим отверстия на боковой поверхности для подачи сжатого воздуха в ударный узел и узел вращения штанги через каналы в корпусе крана,при этом указанные отверстия выполнены так, что при повороте рукоятки золотника в заданные положения обеспечивают подачу сжатого воздуха в ударный узел в режимах максимальной или ограниченной подачи либо отключения подачи сжатого воздуха в этот узел, а также максимальную подачу сжатого воздуха в узел вращения штанги в режимах максимальной подачи и отключения подачи сжатого воздуха в ударный узел. Конструкция перфоратора ПП 80 НВ лишена большинства недостатков известных пневматических перфораторов. Однако крутящий момент при забуривании и, как следствие, производительность перфоратора и удобство в работе с ним остаются теми же, что и у перфораторов на пневмоподдержках. Изобретение направлено на устранение отмеченных недостатков. Это достигается тем, что отверстия на боковой поверхности золотника для подачи сжатого воздуха в узел вращения штанги выполнены таким образом, что обеспечивают максимальную подачу сжатого воздуха в этот узел в режиме ограниченной подачи сжатого воздуха в ударный узел. Изобретение поясняется чертежами, где: на фиг. 1 схематически изображен пневматический перфоратор в разрезе; на фиг 2 - кран перфоратора в разрезе; на фиг. 3 -сечение А-А крана по фиг. 2; на фиг. 4 - сечение Б-Б крана по фиг. 2. Пневматический перфоратор состоит из ударного узла 1 с ударником 2 и воздухораспределительным устройством 3, узла 4 независимого вращения буровой штанги 5 и крана 6 с каналами 9 и 11 в его корпусе и полым конусным золотником 7 (фиг. 1). Золотник 7 имеет на своей боковой поверхности отверстие 8, соединяющее полость золотника 7 (при повороте его рукоятки 12) с каналом 9 в корпусе крана 6, соединенным с ударным узлом 1 (фиг. 1, 2, 3). На боковой поверхности золотника 7 в сечении, расположенном ближе к входу в его полость размещены одно или несколько отверстий 10, имеющих возможность при повороте золотника соединяться с каналом 11, по которому сжатый воздух подается в узел 4 вращения буровой штанги 5 (фиг. 1, 4), и выполненных таким образом, что при забуривании обеспечивается максимальная подача сжатого воздуха в этот узел 4 в режиме ограниченной подачи сжатого воздуха в ударный узел 1. Особенности пневматического перфоратора будут видны также из описания его работы, осуществляемой следующим образом. При забуривании шпура золотник 7 поворачивают в положение, при котором отверстие 8 частично совмещается с каналом 9 и сжатый воздух поступает в ударный узел 1 в режиме ограниченной подачи. Посредством воздухораспределительного устройства 3 ударник 2 совершает возвратно-поступательные движения, нанося слабые удары по буровой штанге 5. Одновременно с этим отверстие 10 золотника 7 совмещается с каналом 11 и сжатый воздух поступает в узел 4 вращения буровой штанги в режиме максимальной подачи, приводя буровую штангу 5 во вращение с полным моментом. Происходит забурива-1 006469 ние коронки штанги 5 в горную породу. По окончании процесса забуривания (примерно на глубину половины длины коронки буровой штанги 5) поворотом золотника 7 посредством рукоятки 12 отверстие 8 полностью совмещают с каналом 9, а отверстие 10 - с каналом 11. Ударный узел 1 и узел 4 вращения буровой штанги работают на полную мощность в режимах максимальной подачи сжатого воздуха в эти узлы, осуществляя процесс бурения шпура с максимальной производительностью. При необходимости очистка шпура от буровой мелочи производится вращением буровой штанги 5 при неработающем ударном узле 1. В этом случае золотник 7 поворачивается в положение, когда отверстие 8 на его боковой поверхности не совмещено с каналом 9 и сжатый воздух в ударный узел не подается, а отверстие 10 совмещено с каналом 11, обеспечивая максимальную подачу сжатого воздуха в узел 4 вращения буровой штанги. Буровая штанга 5 вращается и обеспечивает удаление буровой мелочи из шпура. В нейтральном положении золотника 7 отверстия 8 и 10 не совмещаются соответственно с каналами 9 и 11. Перфоратор в этом случае отключен от сети сжатого воздуха и не работает. ФОРМУЛА ИЗОБРЕТЕНИЯ Пневматический перфоратор, содержащий ударный узел, узел независимого вращения буровой штанги и кран с каналами в его корпусе и полым золотником, имеющим отверстия на боковой поверхности для подачи сжатого воздуха в ударный узел и узел вращения штанги через каналы в корпусе крана,при этом указанные отверстия выполнены так, что при повороте рукоятки золотника в заданные положения обеспечивают подачу сжатого воздуха в ударный узел в режимах максимальной или ограниченной подачи либо отключения подачи сжатого воздуха в этот узел, а также максимальную подачу сжатого воздуха в узел вращения штанги в режимах максимальной подачи и отключения подачи сжатого воздуха в ударный узел, отличающийся тем, что отверстия на боковой поверхности золотника для подачи сжатого воздуха в узел вращения штанги выполнены таким образом, что обеспечивают максимальную подачу сжатого воздуха в этот узел в режиме ограниченной подачи сжатого воздуха в ударный узел.
