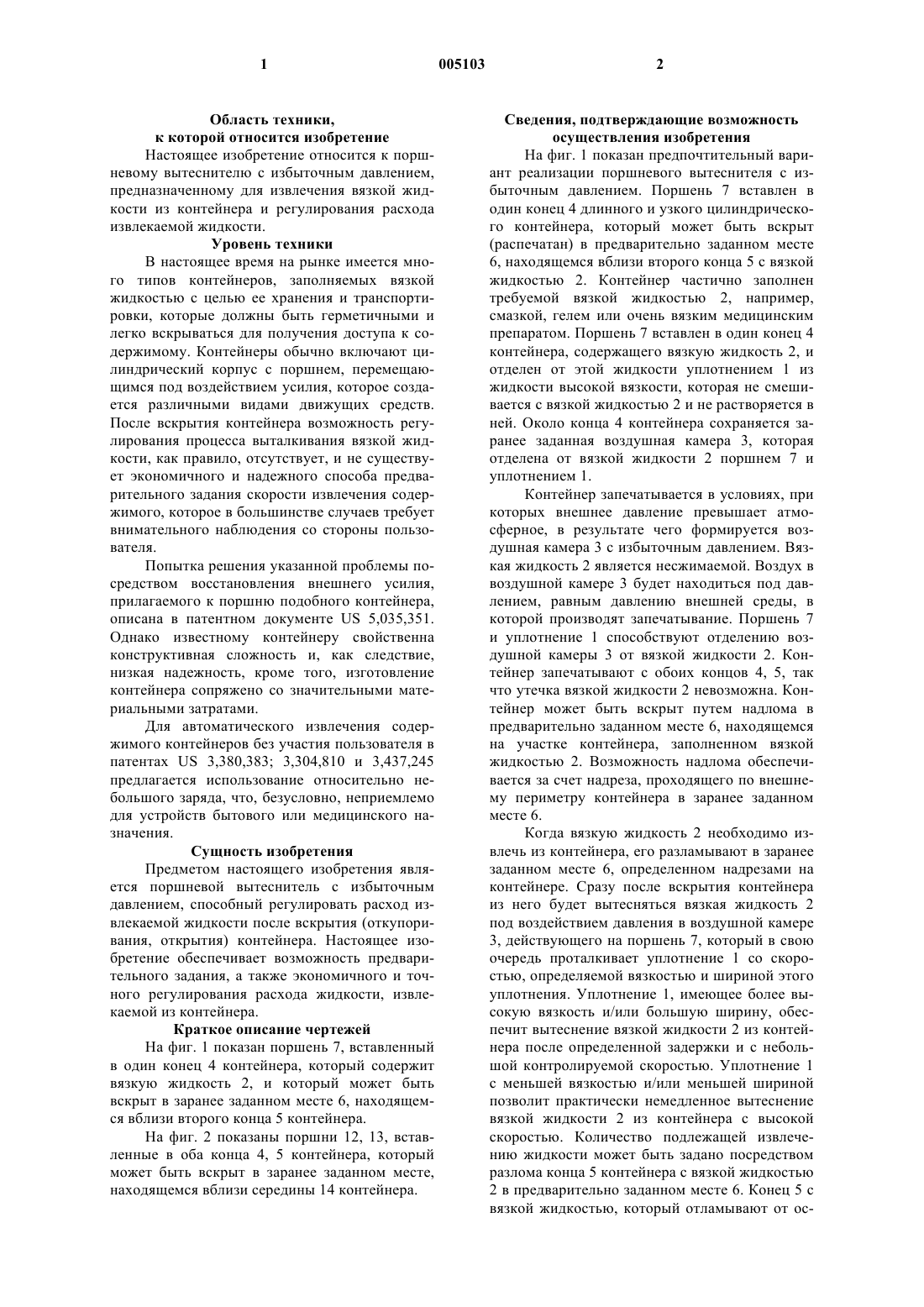

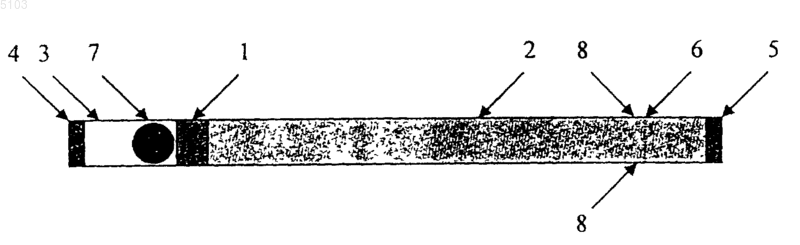

Поршневой вытеснитель с избыточным давлением

1 Область техники,к которой относится изобретение Настоящее изобретение относится к поршневому вытеснителю с избыточным давлением,предназначенному для извлечения вязкой жидкости из контейнера и регулирования расхода извлекаемой жидкости. Уровень техники В настоящее время на рынке имеется много типов контейнеров, заполняемых вязкой жидкостью с целью ее хранения и транспортировки, которые должны быть герметичными и легко вскрываться для получения доступа к содержимому. Контейнеры обычно включают цилиндрический корпус с поршнем, перемещающимся под воздействием усилия, которое создается различными видами движущих средств. После вскрытия контейнера возможность регулирования процесса выталкивания вязкой жидкости, как правило, отсутствует, и не существует экономичного и надежного способа предварительного задания скорости извлечения содержимого, которое в большинстве случаев требует внимательного наблюдения со стороны пользователя. Попытка решения указанной проблемы посредством восстановления внешнего усилия,прилагаемого к поршню подобного контейнера,описана в патентном документе US 5,035,351. Однако известному контейнеру свойственна конструктивная сложность и, как следствие,низкая надежность, кроме того, изготовление контейнера сопряжено со значительными материальными затратами. Для автоматического извлечения содержимого контейнеров без участия пользователя в патентах US 3,380,383; 3,304,810 и 3,437,245 предлагается использование относительно небольшого заряда, что, безусловно, неприемлемо для устройств бытового или медицинского назначения. Сущность изобретения Предметом настоящего изобретения является поршневой вытеснитель с избыточным давлением, способный регулировать расход извлекаемой жидкости после вскрытия (откупоривания, открытия) контейнера. Настоящее изобретение обеспечивает возможность предварительного задания, а также экономичного и точного регулирования расхода жидкости, извлекаемой из контейнера. Краткое описание чертежей На фиг. 1 показан поршень 7, вставленный в один конец 4 контейнера, который содержит вязкую жидкость 2, и который может быть вскрыт в заранее заданном месте 6, находящемся вблизи второго конца 5 контейнера. На фиг. 2 показаны поршни 12, 13, вставленные в оба конца 4, 5 контейнера, который может быть вскрыт в заранее заданном месте,находящемся вблизи середины 14 контейнера. 2 Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 показан предпочтительный вариант реализации поршневого вытеснителя с избыточным давлением. Поршень 7 вставлен в один конец 4 длинного и узкого цилиндрического контейнера, который может быть вскрыт(распечатан) в предварительно заданном месте 6, находящемся вблизи второго конца 5 с вязкой жидкостью 2. Контейнер частично заполнен требуемой вязкой жидкостью 2, например,смазкой, гелем или очень вязким медицинским препаратом. Поршень 7 вставлен в один конец 4 контейнера, содержащего вязкую жидкость 2, и отделен от этой жидкости уплотнением 1 из жидкости высокой вязкости, которая не смешивается с вязкой жидкостью 2 и не растворяется в ней. Около конца 4 контейнера сохраняется заранее заданная воздушная камера 3, которая отделена от вязкой жидкости 2 поршнем 7 и уплотнением 1. Контейнер запечатывается в условиях, при которых внешнее давление превышает атмосферное, в результате чего формируется воздушная камера 3 с избыточным давлением. Вязкая жидкость 2 является несжимаемой. Воздух в воздушной камере 3 будет находиться под давлением, равным давлению внешней среды, в которой производят запечатывание. Поршень 7 и уплотнение 1 способствуют отделению воздушной камеры 3 от вязкой жидкости 2. Контейнер запечатывают с обоих концов 4, 5, так что утечка вязкой жидкости 2 невозможна. Контейнер может быть вскрыт путем надлома в предварительно заданном месте 6, находящемся на участке контейнера, заполненном вязкой жидкостью 2. Возможность надлома обеспечивается за счет надреза, проходящего по внешнему периметру контейнера в заранее заданном месте 6. Когда вязкую жидкость 2 необходимо извлечь из контейнера, его разламывают в заранее заданном месте 6, определенном надрезами на контейнере. Сразу после вскрытия контейнера из него будет вытесняться вязкая жидкость 2 под воздействием давления в воздушной камере 3, действующего на поршень 7, который в свою очередь проталкивает уплотнение 1 со скоростью, определяемой вязкостью и шириной этого уплотнения. Уплотнение 1, имеющее более высокую вязкость и/или большую ширину, обеспечит вытеснение вязкой жидкости 2 из контейнера после определенной задержки и с небольшой контролируемой скоростью. Уплотнение 1 с меньшей вязкостью и/или меньшей шириной позволит практически немедленное вытеснение вязкой жидкости 2 из контейнера с высокой скоростью. Количество подлежащей извлечению жидкости может быть задано посредством разлома конца 5 контейнера с вязкой жидкостью 2 в предварительно заданном месте 6. Конец 5 с вязкой жидкостью, который отламывают от ос 3 тальной части контейнера, удерживает в себе жидкость, поскольку он запечатан с одной стороны, а атмосферное давление будет предотвращать вытекание вязкой жидкости из этого отломанного конца. На фиг. 2 показан другой вариант реализации поршневого вытеснителя с избыточным давлением. Поршни 12, 13 вставлены в оба конца 4, 5 контейнера, который может быть вскрыт в предварительно заданном месте, расположенном рядом с серединой 14 контейнера. Контейнер частично заполнен требуемой вязкой жидкостью 2, например, смазкой, гелем или вязким медицинским препаратом. В оба конца 4, 5 контейнера, заключающего в себе вязкую жидкость 2, вставлены два поршня 12, 13, причем на обоих этих концах сохраняются заранее заданные воздушные камеры 9, 10, которые отделены от вязкой жидкости 2 поршнями 12, 13 и уплотнениями 1, 11. Контейнер запечатан с обоих концов 4, 5, так что утечка из него вязкой жидкости 2 невозможна. Контейнер может быть вскрыт надломом по надрезу, сделанному в предварительно заданном месте рядом с серединой 14 контейнера по его внешнему периметру. Контейнер запечатывают во внешней среде, где давление превышает атмосферное, в результате чего формируются воздушные камеры 9, 10 с избыточным давлением. Вязкая жидкость 2 является несжимаемой. Давление в воздушных камерах 9, 10 будет равно давлению окружающей среды, в которой запечатывают контейнер. Поскольку воздушные камеры 9, 10 образованы на обоих концах 4, 5 контейнера, вязкая жидкость 2 будет удерживаться в середине контейнера. Поршни 12, 13 и уплотнения 1, 11 сохраняют отделение воздушных камер 9, 10 от вязкой жидкости 2. Когда вязкая жидкость 2 подлежит извлечению из контейнера, он может быть вскрыт надломом в предварительно заданном месте рядом с серединой 14 контейнера. Сразу после вскрытия вязкая жидкость 2 будет вытесняться из контейнера под воздействием давления в воздушных камерах 9, 10 с заданной скоростью и после заданной задержки. Скорость вытеснения жидкости устанавливается вязкостью и шириной уплотнений 1, 11. Уплотнения 1, 11, имеющие более высокую вязкость и/или большую ширину, обеспечат вытеснение вязкой жидкости 2 из контейнера после заданной задержки и с небольшой контролируемой скоростью. Уплотнения 1, 11 сменьшей вязкостью и/или меньшей шириной позволят практически немедленное вытеснение вязкой жидкости 2 из контейнера с высокой скоростью. Контейнер может содержать один или более выступов 8, 15, расположенных на его внутренней поверхности рядом с заранее заданными местами 6, 14. При наличии таких выступов после извлечения вязкой жидкости 2 из контейнера поршни 7, 12, 13 остаются в контейнере и не 4 выбрасываются из него. Для достижения аналогичного результата на внешних стенках контейнера могут быть также выполнены одно или более углубления, образующие выступы 8, 15 на его внутренней поверхности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Поршневой вытеснитель с избыточным давлением, содержащий корпус с надрезом, выполненным в одном или более заранее заданных местах, и с двумя концами, запечатанными для предотвращения утечки содержащейся в корпусе вязкой жидкости и сохранения в корпусе воздушной камеры с избыточным давлением; уплотнение, содержащее вязкий материал, введенный в корпус с отделением вязкой жидкости от воздуха для формирования воздушной камеры с избыточным давлением; поршень, поперечное сечение которого приблизительно соответствует внутреннему поперечному сечению корпуса,причем под воздействием избыточного давления в воздушной камере поршень вытесняет вязкую жидкость из корпуса после его вскрытия по надрезу в одном или более заранее заданных местах. 2. Поршневой вытеснитель по п.1, отличающийся тем, что он включает два поршня,вставленных в концы корпуса с отделением содержащейся в корпусе жидкости от воздушных камер с избыточным давлением, сформированных в каждом конце корпуса. 3. Поршневой вытеснитель по п.1 или 2,отличающийся тем, что корпус имеет внутреннюю и наружную поверхности, причем внутренняя поверхность снабжена одним или более выступами, которые расположены вблизи надреза, выполненного в одном или более заранее заданных местах, и предназначены для удержания поршня после вытеснения вязкой жидкости из корпуса. 4. Поршневой вытеснитель по п.1 или 2,отличающийся тем, что корпус имеет внутреннюю и наружную поверхности, причем наружная поверхность снабжена одним или более углублениями, которые выгибают внутреннюю поверхность вблизи надреза, выполненного в одном или более заранее заданных местах, для удержания поршня после вытеснения вязкой жидкости из корпуса. 5. Поршневой вытеснитель с избыточным давлением, содержащий корпус с надрезом, выполненным в одном или более заранее заданных местах, и двумя концами, запечатанными для предотвращения утечки содержащейся в корпусе вязкой жидкости и сохранения в корпусе воздушной камеры с избыточным давлением; уплотнение, содержащее вязкий материал, введенный в корпус с отделением вязкой жидкости от окружающей воздушной среды для формирова 5 ния воздушной камеры с избыточным давлением; поршень, изготовленный из жесткого материала и имеющий поперечное сечение, несколько меньшее внутреннего поперечного сечения корпуса,причем под воздействием избыточного давления в воздушной камере поршень вытесняет вязкую жидкость из корпуса после его вскрытия по надрезу в одном или более заранее заданных местах. 6. Поршневой вытеснитель по п.5, отличающийся тем, что он включает два поршня,вставленных в концы корпуса с отделением содержащейся в корпусе жидкости от воздушных камер с избыточным давлением, сформированных в каждом конце корпуса. 7. Поршневой вытеснитель по п.5 или 6,отличающийся тем, что корпус имеет внутреннюю и наружную поверхности, причем внутренняя поверхность снабжена одним или более выступами, которые расположены вблизи надреза, выполненного в одном или более заранее заданных местах, и предназначены для удержания поршня после вытеснения вязкой жидкости из корпуса. 8. Поршневой вытеснитель по п.5 или 6,отличающийся тем, что корпус имеет внутреннюю и наружную поверхности, причем наружная поверхность снабжена одним или более углублениями, которые выгибают внутреннюю поверхность вблизи надреза, выполненного в одном или более заранее заданных местах, для удержания поршня после вытеснения вязкой жидкости из корпуса.
