Способ удаления примесей из концентрата золота, содержащего сульфиды

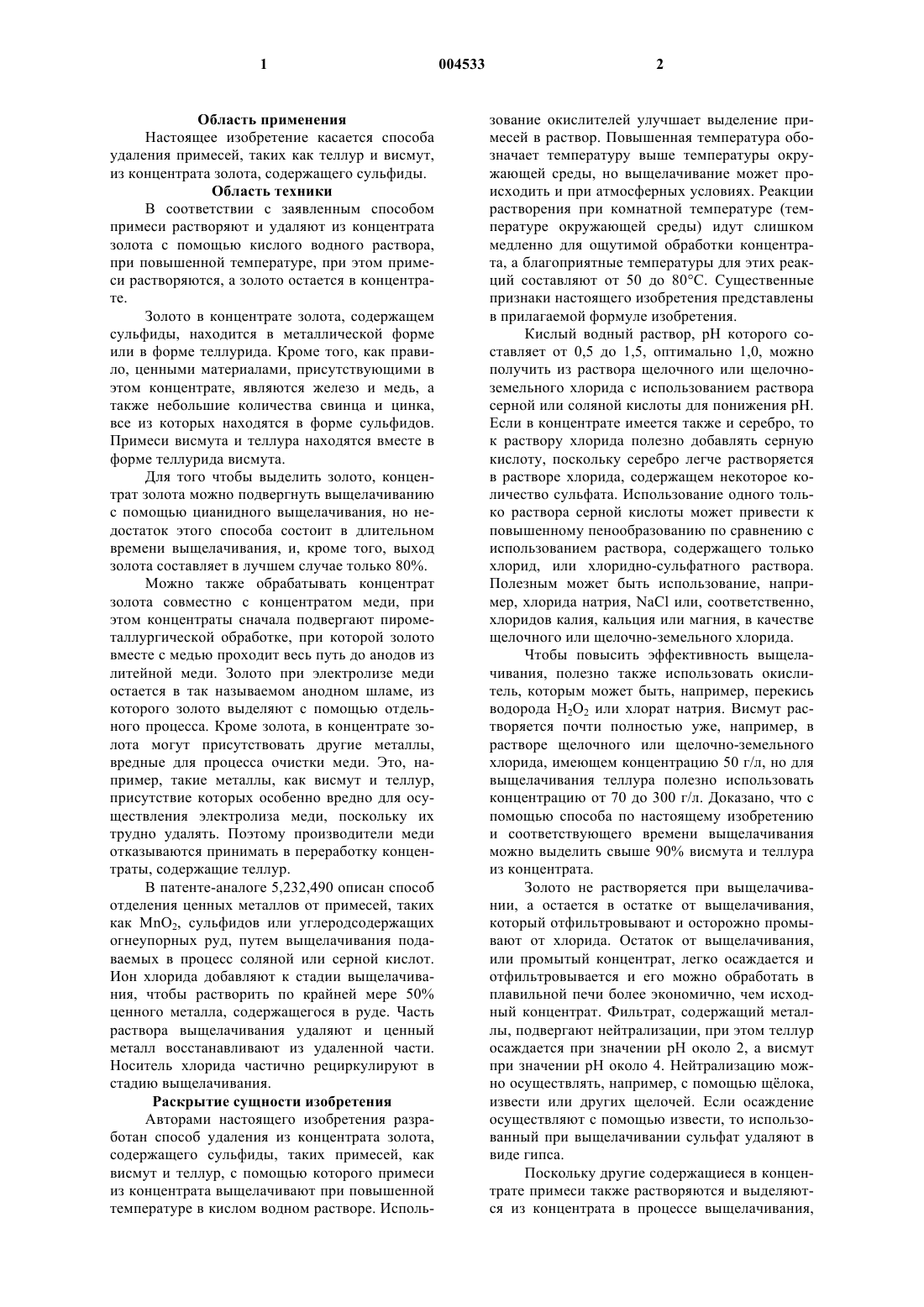

1 Область применения Настоящее изобретение касается способа удаления примесей, таких как теллур и висмут,из концентрата золота, содержащего сульфиды. Область техники В соответствии с заявленным способом примеси растворяют и удаляют из концентрата золота с помощью кислого водного раствора,при повышенной температуре, при этом примеси растворяются, а золото остается в концентрате. Золото в концентрате золота, содержащем сульфиды, находится в металлической форме или в форме теллурида. Кроме того, как правило, ценными материалами, присутствующими в этом концентрате, являются железо и медь, а также небольшие количества свинца и цинка,все из которых находятся в форме сульфидов. Примеси висмута и теллура находятся вместе в форме теллурида висмута. Для того чтобы выделить золото, концентрат золота можно подвергнуть выщелачиванию с помощью цианидного выщелачивания, но недостаток этого способа состоит в длительном времени выщелачивания, и, кроме того, выход золота составляет в лучшем случае только 80%. Можно также обрабатывать концентрат золота совместно с концентратом меди, при этом концентраты сначала подвергают пирометаллургической обработке, при которой золото вместе с медью проходит весь путь до анодов из литейной меди. Золото при электролизе меди остается в так называемом анодном шламе, из которого золото выделяют с помощью отдельного процесса. Кроме золота, в концентрате золота могут присутствовать другие металлы,вредные для процесса очистки меди. Это, например, такие металлы, как висмут и теллур,присутствие которых особенно вредно для осуществления электролиза меди, поскольку их трудно удалять. Поэтому производители меди отказываются принимать в переработку концентраты, содержащие теллур. В патенте-аналоге 5,232,490 описан способ отделения ценных металлов от примесей, таких как MnO2, сульфидов или углеродсодержащих огнеупорных руд, путем выщелачивания подаваемых в процесс соляной или серной кислот. Ион хлорида добавляют к стадии выщелачивания, чтобы растворить по крайней мере 50% ценного металла, содержащегося в руде. Часть раствора выщелачивания удаляют и ценный металл восстанавливают из удаленной части. Носитель хлорида частично рециркулируют в стадию выщелачивания. Раскрытие сущности изобретения Авторами настоящего изобретения разработан способ удаления из концентрата золота,содержащего сульфиды, таких примесей, как висмут и теллур, с помощью которого примеси из концентрата выщелачивают при повышенной температуре в кислом водном растворе. Исполь 004533 2 зование окислителей улучшает выделение примесей в раствор. Повышенная температура обозначает температуру выше температуры окружающей среды, но выщелачивание может происходить и при атмосферных условиях. Реакции растворения при комнатной температуре (температуре окружающей среды) идут слишком медленно для ощутимой обработки концентрата, а благоприятные температуры для этих реакций составляют от 50 до 80 С. Существенные признаки настоящего изобретения представлены в прилагаемой формуле изобретения. Кислый водный раствор, рН которого составляет от 0,5 до 1,5, оптимально 1,0, можно получить из раствора щелочного или щелочноземельного хлорида с использованием раствора серной или соляной кислоты для понижения рН. Если в концентрате имеется также и серебро, то к раствору хлорида полезно добавлять серную кислоту, поскольку серебро легче растворяется в растворе хлорида, содержащем некоторое количество сульфата. Использование одного только раствора серной кислоты может привести к повышенному пенообразованию по сравнению с использованием раствора, содержащего только хлорид, или хлоридно-сульфатного раствора. Полезным может быть использование, например, хлорида натрия, NaCl или, соответственно,хлоридов калия, кальция или магния, в качестве щелочного или щелочно-земельного хлорида. Чтобы повысить эффективность выщелачивания, полезно также использовать окислитель, которым может быть, например, перекись водорода Н 2 О 2 или хлорат натрия. Висмут растворяется почти полностью уже, например, в растворе щелочного или щелочно-земельного хлорида, имеющем концентрацию 50 г/л, но для выщелачивания теллура полезно использовать концентрацию от 70 до 300 г/л. Доказано, что с помощью способа по настоящему изобретению и соответствующего времени выщелачивания можно выделить свыше 90% висмута и теллура из концентрата. Золото не растворяется при выщелачивании, а остается в остатке от выщелачивания,который отфильтровывают и осторожно промывают от хлорида. Остаток от выщелачивания,или промытый концентрат, легко осаждается и отфильтровывается и его можно обработать в плавильной печи более экономично, чем исходный концентрат. Фильтрат, содержащий металлы, подвергают нейтрализации, при этом теллур осаждается при значении рН около 2, а висмут при значении рН около 4. Нейтрализацию можно осуществлять, например, с помощью щлока,извести или других щелочей. Если осаждение осуществляют с помощью извести, то использованный при выщелачивании сульфат удаляют в виде гипса. Поскольку другие содержащиеся в концентрате примеси также растворяются и выделяются из концентрата в процессе выщелачивания, 3 то их тоже можно удалить из концентрата, хотя бы частично, на стадии осаждения. Так, железо,мышьяк и сурьма осаждаются при том же значении рН, что и теллур, а свинец осаждается вместе с висмутом. Выщелачивание позволяет удалить около 2/3 количества свинца, содержащегося в концентрате, и около одной трети количества мышьяка. Осажденное твердое вещество удаляют из раствора путем фильтрации, и после добавления кислоты раствор можно снова возвратить на стадию выщелачивания. Настоящее изобретение описывается также с помощью нижеследующих примеров. Пример 1. Концентрат золота выщелачивали для удаления висмута и теллура при различных концентрациях NaCl и различных комбинацияхNaCl и серной кислоты, при значении рН 1 и температуре 60 С, в соответствии с испытаниями 1-4, и при комнатной температуре (25 С),испытание 5. Результаты показаны в табл. 1. В таблице показано сначала содержание различных металлов в концентрате, а затем результаты испытаний, проведенных в различных условиях. В каждом испытании концентрат выщелачивали в течение 5 ч; количество растворившегося металла можно видеть в таблице в виде процента от количества металла, содержавшегося в исходном концентрате, для каждого испытания, в зависимости от времени выщелачивания. Как показано в этой таблице, с общей точки зрения, наилучшие результаты получили при использовании концентрации NaCl в 100 г/л, в случае, когда значение рН поддерживали на уровне 1,0 с помощью серной кислоты. Таблица 1 Пример 2. В растворе с рН 0,6, полученном после выщелачивания золота, примеси осаждали путем добавления щелока, вследствие чего значение рН поднималось до 2,0, а затем до 4,0, затем до 6,0 и, наконец, составило 7,0. Результаты представлены в табл. 2. Таблица 2 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ удаления примесей, таких как теллур и висмут, из концентрата золота, содержащего сульфиды, отличающийся тем, что примеси выщелачивают из концентрата золота при повышенной температуре в растворе щелочного или щелочно-земельного хлорида, в котором количество щелочного или щелочно-земельного хлорида составляет 50-300 г/л. 2. Способ по п.1, отличающийся тем, что повышенная температура составляет 50-80 С. 3. Способ по п.1, отличающийся тем, что водный раствор подкисляют с помощью серной кислоты. 4. Способ по п.3, отличающийся тем, что количество серной кислоты в кислом водном растворе составляет по меньшей мере 10 г/л. 5. Способ по п.1, отличающийся тем, что водный раствор подкисляют с помощью соляной кислоты. 6. Способ по п.5, отличающийся тем, что количество соляной кислоты в кислом водном растворе составляет по меньшей мере 10 г/л. 7. Способ по п.1, отличающийся тем, что при выщелачивании используют окислитель. 8. Способ по п.7, отличающийся тем, что окислитель представляет собой перекись водорода, Н 2 О 2. 9. Способ по п.7, отличающийся тем, что окислитель представляет собой хлорат натрия. 10. Способ по п.1, отличающийся тем, что рН кислого водного раствора составляет 0,5-1,5. 11. Способ по п.1, отличающийся тем, что после удаления примесей остаток от выщелачивания промывают, фильтруют и подвергают пирометаллургической обработке. 6 13. Способ по п.12, отличающийся тем, что фильтрат, из которого осаждены примеси, возвращают на стадию выщелачивания.
