Способ разработки наклонных рудных залежей

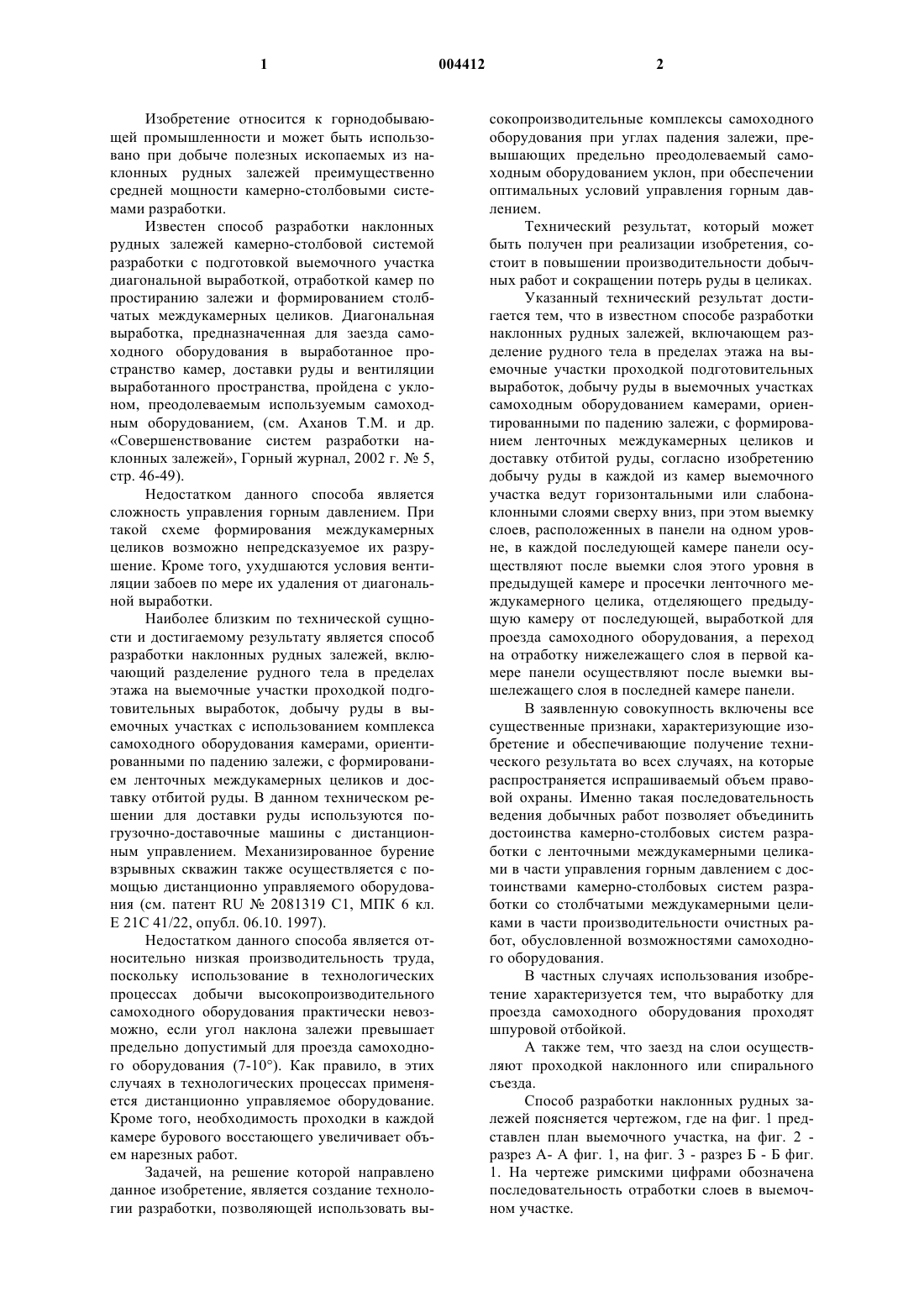

1 Изобретение относится к горнодобывающей промышленности и может быть использовано при добыче полезных ископаемых из наклонных рудных залежей преимущественно средней мощности камерно-столбовыми системами разработки. Известен способ разработки наклонных рудных залежей камерно-столбовой системой разработки с подготовкой выемочного участка диагональной выработкой, отработкой камер по простиранию залежи и формированием столбчатых междукамерных целиков. Диагональная выработка, предназначенная для заезда самоходного оборудования в выработанное пространство камер, доставки руды и вентиляции выработанного пространства, пройдена с уклоном, преодолеваемым используемым самоходным оборудованием, (см. Аханов Т.М. и др. Совершенствование систем разработки наклонных залежей, Горный журнал, 2002 г.5,стр. 46-49). Недостатком данного способа является сложность управления горным давлением. При такой схеме формирования междукамерных целиков возможно непредсказуемое их разрушение. Кроме того, ухудшаются условия вентиляции забоев по мере их удаления от диагональной выработки. Наиболее близким по технической сущности и достигаемому результату является способ разработки наклонных рудных залежей, включающий разделение рудного тела в пределах этажа на выемочные участки проходкой подготовительных выработок, добычу руды в выемочных участках с использованием комплекса самоходного оборудования камерами, ориентированными по падению залежи, с формированием ленточных междукамерных целиков и доставку отбитой руды. В данном техническом решении для доставки руды используются погрузочно-доставочные машины с дистанционным управлением. Механизированное бурение взрывных скважин также осуществляется с помощью дистанционно управляемого оборудования (см. патент RU2081319 С 1, МПК 6 кл. Е 21 С 41/22, опубл. 06.10. 1997). Недостатком данного способа является относительно низкая производительность труда,поскольку использование в технологических процессах добычи высокопроизводительного самоходного оборудования практически невозможно, если угол наклона залежи превышает предельно допустимый для проезда самоходного оборудования (7-10). Как правило, в этих случаях в технологических процессах применяется дистанционно управляемое оборудование. Кроме того, необходимость проходки в каждой камере бурового восстающего увеличивает объем нарезных работ. Задачей, на решение которой направлено данное изобретение, является создание технологии разработки, позволяющей использовать вы 004412 2 сокопроизводительные комплексы самоходного оборудования при углах падения залежи, превышающих предельно преодолеваемый самоходным оборудованием уклон, при обеспечении оптимальных условий управления горным давлением. Технический результат, который может быть получен при реализации изобретения, состоит в повышении производительности добычных работ и сокращении потерь руды в целиках. Указанный технический результат достигается тем, что в известном способе разработки наклонных рудных залежей, включающем разделение рудного тела в пределах этажа на выемочные участки проходкой подготовительных выработок, добычу руды в выемочных участках самоходным оборудованием камерами, ориентированными по падению залежи, с формированием ленточных междукамерных целиков и доставку отбитой руды, согласно изобретению добычу руды в каждой из камер выемочного участка ведут горизонтальными или слабонаклонными слоями сверху вниз, при этом выемку слоев, расположенных в панели на одном уровне, в каждой последующей камере панели осуществляют после выемки слоя этого уровня в предыдущей камере и просечки ленточного междукамерного целика, отделяющего предыдущую камеру от последующей, выработкой для проезда самоходного оборудования, а переход на отработку нижележащего слоя в первой камере панели осуществляют после выемки вышележащего слоя в последней камере панели. В заявленную совокупность включены все существенные признаки, характеризующие изобретение и обеспечивающие получение технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой охраны. Именно такая последовательность ведения добычных работ позволяет объединить достоинства камерно-столбовых систем разработки с ленточными междукамерными целиками в части управления горным давлением с достоинствами камерно-столбовых систем разработки со столбчатыми междукамерными целиками в части производительности очистных работ, обусловленной возможностями самоходного оборудования. В частных случаях использования изобретение характеризуется тем, что выработку для проезда самоходного оборудования проходят шпуровой отбойкой. А также тем, что заезд на слои осуществляют проходкой наклонного или спирального съезда. Способ разработки наклонных рудных залежей поясняется чертежом, где на фиг. 1 представлен план выемочного участка, на фиг. 2 разрез А- А фиг. 1, на фиг. 3 - разрез Б - Б фиг. 1. На чертеже римскими цифрами обозначена последовательность отработки слоев в выемочном участке. 3 Способ разработки наклонных рудных залежей осуществляется следующим образом. Выделенный в пределах этажа выемочный участок - панель, блок и т.п. локализованный по простиранию и падению залежи 1 барьерными целиками (на чертеже не показаны) подготавливают проходкой спирального или наклонного съезда 2, из которого на каждый слой проходят заезды 3 (выработки, обеспечивающие возможность заезда самоходного оборудования непосредственно на слои), и проходкой вентиляционных выработок 4. Добычу руды в пределах выемочного участка ведут камерами 5, ориентированными по падению залежи 1, с формированием ленточных междукамерных целиков 6, также ориентированных по падению залежи 1. Ширину пролета камер 5 и ширину междукамерных целиков 6 определяют из условия их устойчивости, по меньшей мере, на период ведения добычи руды в выемочном участке. Вне зависимости от мощности залежи 1 добычу руды в камерах 5 ведут сверху вниз горизонтальными или слабонаклонными слоями со шпуровой отбойкой и анкерным креплением 7 кровли каждого слоя. Высоту слоев выбирают из условия обеспечения добычи руды сплошным забоем без его разделения на уступы. Добычу руды ведут с использованием самоходного оборудования. В состав технологического комплекса самоходного оборудования могут быть включены: самоходная бурильная установка, зарядочная машина, ковшовая погрузочно-транспортная машина, автосамосвал, навесной оборщик кровли и установка для крепления кровли камер. Типоразмер используемого оборудования определяют, исходя из заданной производительности рудника. Выемку верхнего (первого) слоя в первой камере 5 выемочного участка начинают непосредственно из заезда 3 проходкой отрезного орта и формированием компенсационного пространства в виде отрезной щели (на чертеже не показано), на которое производят отбойку запасов руды верхнего (первого) слоя. Доставку отбитой руды верхнего (первого) слоя осуществляют погрузочно-транспортной машиной до пунктов погрузки в средства рудничного транспорта или непосредственно на поверхность, в зависимости от принятой схемы вскрытия и организации транспортных потоков на руднике. После окончания выемки верхнего (первого) слоя в первой камере 5 в междукамерном целике 6, разделяющем первую и вторую камеры 5, проходят выработку 8 для проезда самоходного оборудования во вторую камеру 5. Выработку 8 для проезда самоходного оборудования наиболее предпочтительно проходить шпуровой отбойкой. 4 Выемку верхнего (первого) слоя во второй камере 5 начинают из пройденной выработки 8 для проезда самоходного оборудования формированием компенсационного пространства, на которое аналогично выемке верхнего (первого) слоя в первой камере производят отбойку запасов руды верхнего (первого) слоя. После выемки верхнего (первого) слоя во второй камере 5 в междукамерном целике 6,разделяющем вторую и третью камеры 5, проходят выработку, аналогичную выработке 8 для проезда самоходного оборудования во вторую камеру 5, и таким образом осуществляют выемку верхнего (первого) слоя в пределах всего выемочного участка. Выемкой верхнего (первого) слоя в последней камере 5 выемочного участка завершают отработку верхнего (первого) слоя. Затем в аналогичной последовательности осуществляют выемку остальных слоев в камерах 5 выемочного участка. Использование изобретения позволит в условиях разработки наклонных рудных залежей,преимущественно, средней мощности камерностолбовыми системами разработки, повысить производительность добычных работ и сократить потери руды в целиках. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ разработки наклонных рудных залежей, включающий разделение рудного тела в пределах этажа на выемочные участки проходкой подготовительных выработок, добычу руды в выемочных участках самоходным оборудованием камерами, ориентированными по падению залежи, с формированием ленточных междукамерных целиков и доставку отбитой руды, отличающийся тем, что добычу руды в каждой из камер выемочного участка ведут горизонтальными или слабонаклонными слоями сверху вниз, при этом выемку слоев, расположенных в панели на одном уровне, в каждой последующей камере панели осуществляют после выемки слоя этого уровня в предыдущей камере и просечки ленточного междукамерного целика, отделяющего предыдущую камеру от последующей, выработкой для проезда самоходного оборудования, а переход на отработку нижележащего слоя в первой камере панели осуществляют после выемки вышележащего слоя в последней камере панели. 2. Способ по п.1, отличающийся тем, что выработку для проезда самоходного оборудования проходят шпуровой отбойкой. 3. Способ по п.1 или 2, отличающийся тем,что заезд на слои осуществляют проходкой наклонного или спирального съезда.
