Вертикально-фрезерный копировальный станок для изготовления дубликатов ключей

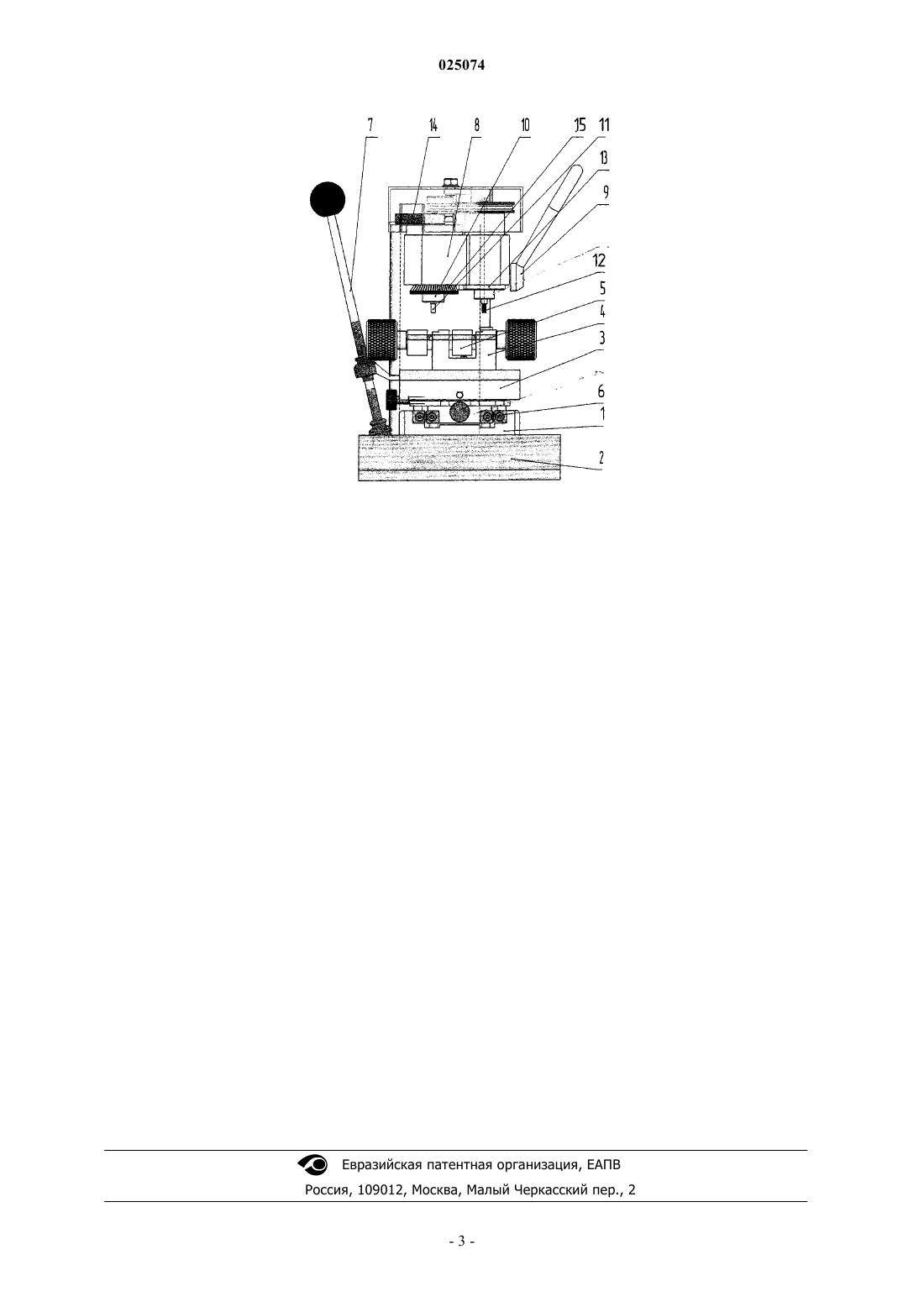

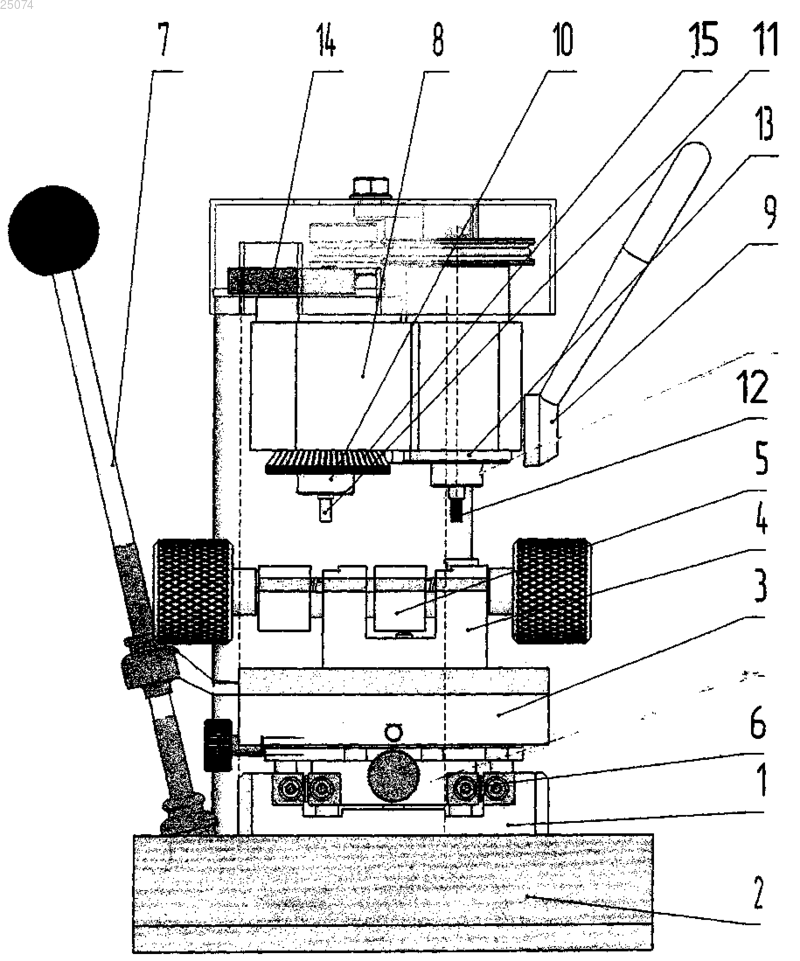

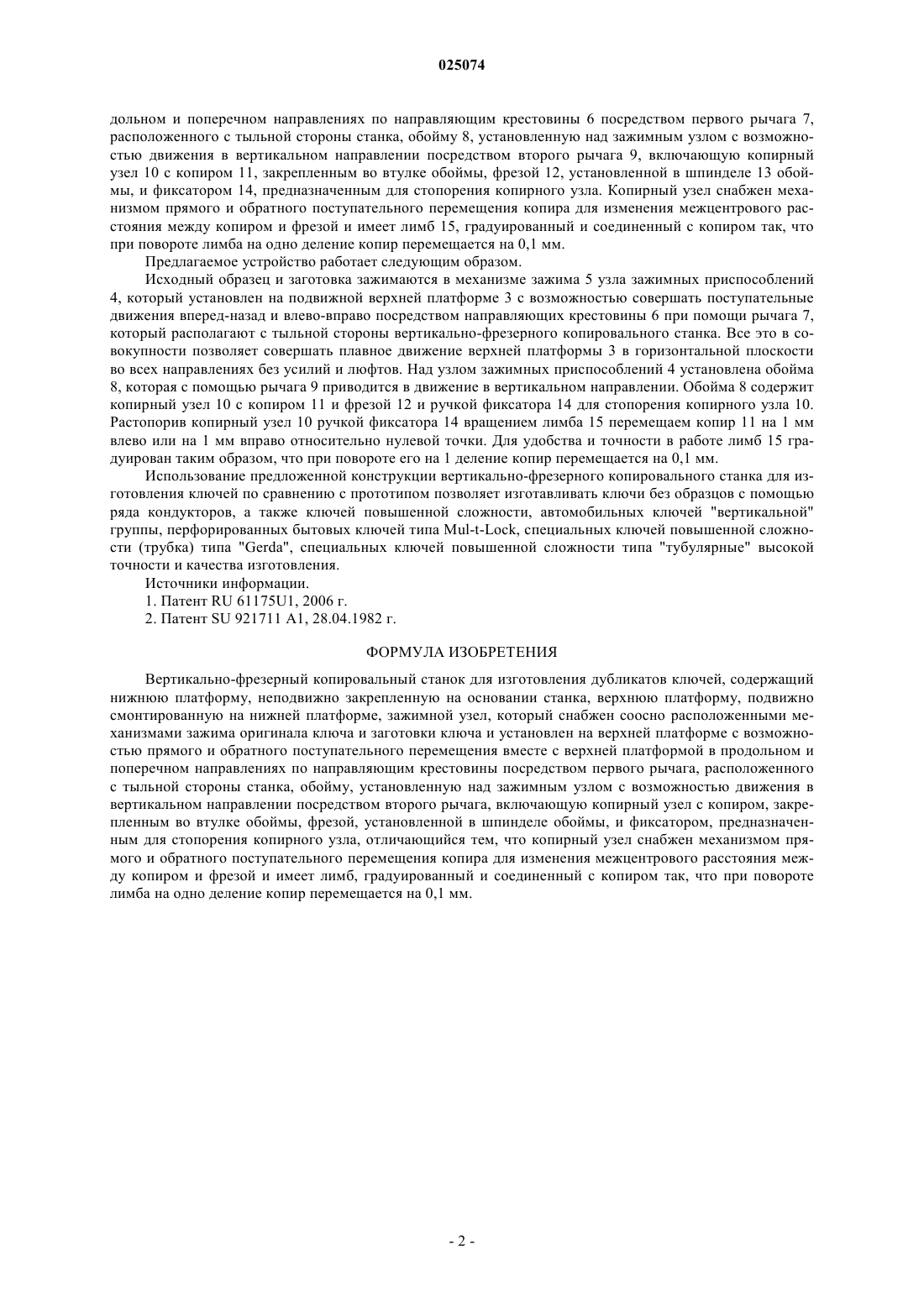

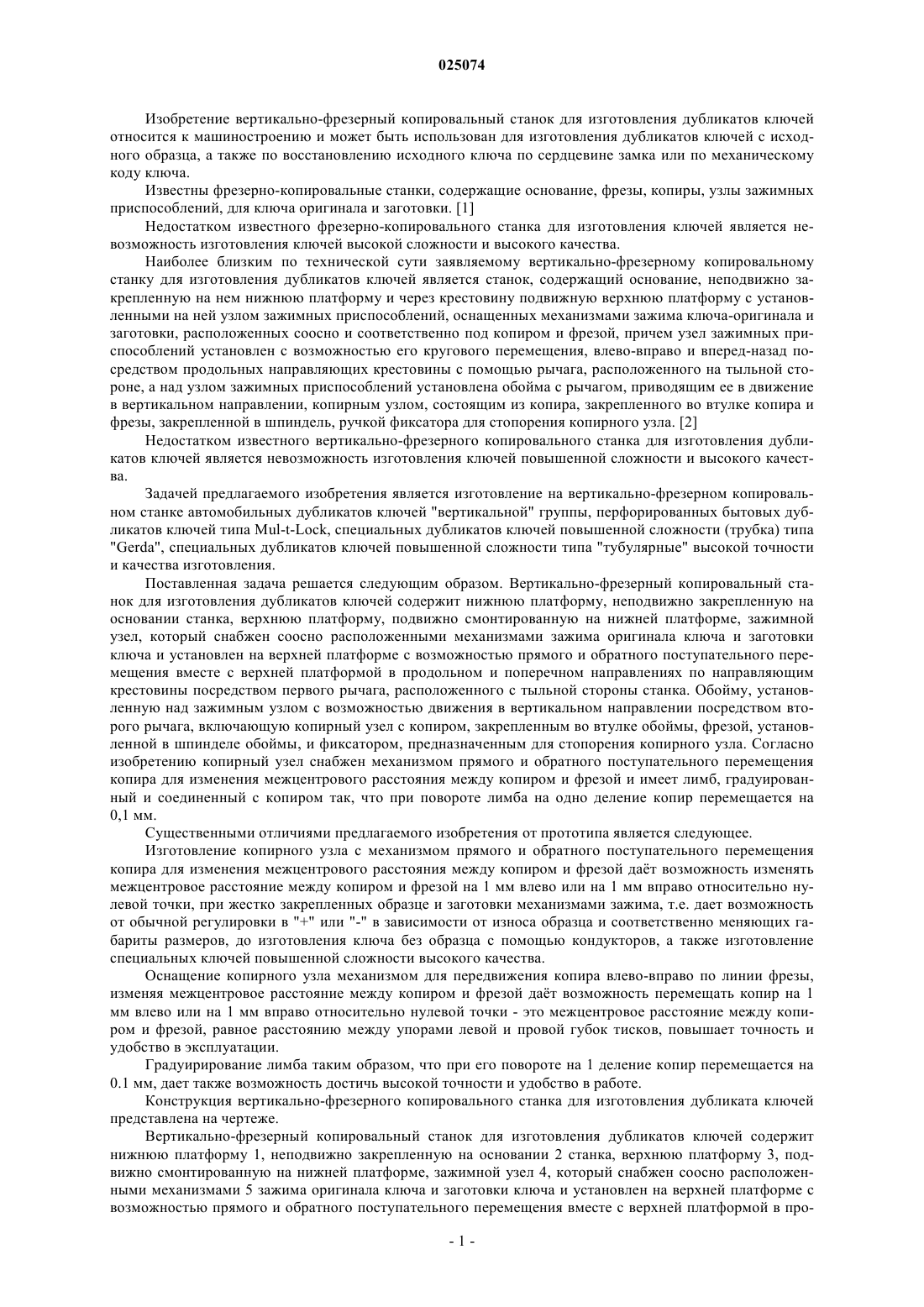

ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ КОПИРОВАЛЬНЫЙ СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ДУБЛИКАТОВ КЛЮЧЕЙ Изобретение - вертикально-фрезерный копировальный станок для изготовления дубликатов ключей - относится к машиностроению и может быть использован для изготовления дубликатов ключей с исходного образца, а также по восстановлению исходного ключа по сердцевине замка или по механическому коду ключа. Вертикально-фрезерный копировальный станок для изготовления дубликатов ключей состоит из нижней платформы 1, неподвижно закрепленной на основании 2 станка, верхней платформы 3, подвижно смонтированной на нижней платформе, зажимного узла 4, который снабжен соосно расположенными механизмами 5 зажима оригинала ключа и заготовки ключа и установлен на верхней платформе с возможностью прямого и обратного поступательного перемещения вместе с верхней платформой в продольном и поперечном направлениях по направляющим крестовины 6 посредством первого рычага 7, расположенного с тыльной стороны станка, обоймы 8, установленной над зажимным узлом с возможностью движения в вертикальном направлении посредством второго рычага 9, включающей копирный узел 10 с копиром 11,закрепленным во втулке обоймы, фрезой 12, установленной в шпинделе 13 обоймы, и фиксатором 14, предназначенным для стопорения копирного узла. Копирный узел снабжен механизмом прямого и обратного поступательного перемещения копира для изменения межцентрового расстояния между копиром и фрезой и имеет лимб 15, градуированный и соединенный с копиром так, что при повороте лимба на одно деление копир перемещается на 0,1 мм. Изобретение вертикально-фрезерный копировальный станок для изготовления дубликатов ключей относится к машиностроению и может быть использован для изготовления дубликатов ключей с исходного образца, а также по восстановлению исходного ключа по сердцевине замка или по механическому коду ключа. Известны фрезерно-копировальные станки, содержащие основание, фрезы, копиры, узлы зажимных приспособлений, для ключа оригинала и заготовки. [1] Недостатком известного фрезерно-копировального станка для изготовления ключей является невозможность изготовления ключей высокой сложности и высокого качества. Наиболее близким по технической сути заявляемому вертикально-фрезерному копировальному станку для изготовления дубликатов ключей является станок, содержащий основание, неподвижно закрепленную на нем нижнюю платформу и через крестовину подвижную верхнюю платформу с установленными на ней узлом зажимных приспособлений, оснащенных механизмами зажима ключа-оригинала и заготовки, расположенных соосно и соответственно под копиром и фрезой, причем узел зажимных приспособлений установлен с возможностью его кругового перемещения, влево-вправо и вперед-назад посредством продольных направляющих крестовины с помощью рычага, расположенного на тыльной стороне, а над узлом зажимных приспособлений установлена обойма с рычагом, приводящим ее в движение в вертикальном направлении, копирным узлом, состоящим из копира, закрепленного во втулке копира и фрезы, закрепленной в шпиндель, ручкой фиксатора для стопорения копирного узла. [2] Недостатком известного вертикально-фрезерного копировального станка для изготовления дубликатов ключей является невозможность изготовления ключей повышенной сложности и высокого качества. Задачей предлагаемого изобретения является изготовление на вертикально-фрезерном копировальном станке автомобильных дубликатов ключей "вертикальной" группы, перфорированных бытовых дубликатов ключей типа Mul-t-Lock, специальных дубликатов ключей повышенной сложности (трубка) типа"Gerda", специальных дубликатов ключей повышенной сложности типа "тубулярные" высокой точности и качества изготовления. Поставленная задача решается следующим образом. Вертикально-фрезерный копировальный станок для изготовления дубликатов ключей содержит нижнюю платформу, неподвижно закрепленную на основании станка, верхнюю платформу, подвижно смонтированную на нижней платформе, зажимной узел, который снабжен соосно расположенными механизмами зажима оригинала ключа и заготовки ключа и установлен на верхней платформе с возможностью прямого и обратного поступательного перемещения вместе с верхней платформой в продольном и поперечном направлениях по направляющим крестовины посредством первого рычага, расположенного с тыльной стороны станка. Обойму, установленную над зажимным узлом с возможностью движения в вертикальном направлении посредством второго рычага, включающую копирный узел с копиром, закрепленным во втулке обоймы, фрезой, установленной в шпинделе обоймы, и фиксатором, предназначенным для стопорения копирного узла. Согласно изобретению копирный узел снабжен механизмом прямого и обратного поступательного перемещения копира для изменения межцентрового расстояния между копиром и фрезой и имеет лимб, градуированный и соединенный с копиром так, что при повороте лимба на одно деление копир перемещается на 0,1 мм. Существенными отличиями предлагаемого изобретения от прототипа является следующее. Изготовление копирного узла с механизмом прямого и обратного поступательного перемещения копира для изменения межцентрового расстояния между копиром и фрезой дат возможность изменять межцентровое расстояние между копиром и фрезой на 1 мм влево или на 1 мм вправо относительно нулевой точки, при жестко закрепленных образце и заготовки механизмами зажима, т.е. дает возможность от обычной регулировки в "+" или "-" в зависимости от износа образца и соответственно меняющих габариты размеров, до изготовления ключа без образца с помощью кондукторов, а также изготовление специальных ключей повышенной сложности высокого качества. Оснащение копирного узла механизмом для передвижения копира влево-вправо по линии фрезы,изменяя межцентровое расстояние между копиром и фрезой дат возможность перемещать копир на 1 мм влево или на 1 мм вправо относительно нулевой точки - это межцентровое расстояние между копиром и фрезой, равное расстоянию между упорами левой и провой губок тисков, повышает точность и удобство в эксплуатации. Градуирирование лимба таким образом, что при его повороте на 1 деление копир перемещается на 0.1 мм, дает также возможность достичь высокой точности и удобство в работе. Конструкция вертикально-фрезерного копировального станка для изготовления дубликата ключей представлена на чертеже. Вертикально-фрезерный копировальный станок для изготовления дубликатов ключей содержит нижнюю платформу 1, неподвижно закрепленную на основании 2 станка, верхнюю платформу 3, подвижно смонтированную на нижней платформе, зажимной узел 4, который снабжен соосно расположенными механизмами 5 зажима оригинала ключа и заготовки ключа и установлен на верхней платформе с возможностью прямого и обратного поступательного перемещения вместе с верхней платформой в про-1 025074 дольном и поперечном направлениях по направляющим крестовины 6 посредством первого рычага 7,расположенного с тыльной стороны станка, обойму 8, установленную над зажимным узлом с возможностью движения в вертикальном направлении посредством второго рычага 9, включающую копирный узел 10 с копиром 11, закрепленным во втулке обоймы, фрезой 12, установленной в шпинделе 13 обоймы, и фиксатором 14, предназначенным для стопорения копирного узла. Копирный узел снабжен механизмом прямого и обратного поступательного перемещения копира для изменения межцентрового расстояния между копиром и фрезой и имеет лимб 15, градуированный и соединенный с копиром так, что при повороте лимба на одно деление копир перемещается на 0,1 мм. Предлагаемое устройство работает следующим образом. Исходный образец и заготовка зажимаются в механизме зажима 5 узла зажимных приспособлений 4, который установлен на подвижной верхней платформе 3 с возможностью совершать поступательные движения вперед-назад и влево-вправо посредством направляющих крестовины 6 при помощи рычага 7,который располагают с тыльной стороны вертикально-фрезерного копировального станка. Все это в совокупности позволяет совершать плавное движение верхней платформы 3 в горизонтальной плоскости во всех направлениях без усилий и люфтов. Над узлом зажимных приспособлений 4 установлена обойма 8, которая с помощью рычага 9 приводится в движение в вертикальном направлении. Обойма 8 содержит копирный узел 10 с копиром 11 и фрезой 12 и ручкой фиксатора 14 для стопорения копирного узла 10. Растопорив копирный узел 10 ручкой фиксатора 14 вращением лимба 15 перемещаем копир 11 на 1 мм влево или на 1 мм вправо относительно нулевой точки. Для удобства и точности в работе лимб 15 градуирован таким образом, что при повороте его на 1 деление копир перемещается на 0,1 мм. Использование предложенной конструкции вертикально-фрезерного копировального станка для изготовления ключей по сравнению с прототипом позволяет изготавливать ключи без образцов с помощью ряда кондукторов, а также ключей повышенной сложности, автомобильных ключей "вертикальной" группы, перфорированных бытовых ключей типа Mul-t-Lock, специальных ключей повышенной сложности (трубка) типа "Gerda", специальных ключей повышенной сложности типа "тубулярные" высокой точности и качества изготовления. Источники информации. 1. Патент RU 61175U1, 2006 г. 2. Патент SU 921711 A1, 28.04.1982 г. ФОРМУЛА ИЗОБРЕТЕНИЯ Вертикально-фрезерный копировальный станок для изготовления дубликатов ключей, содержащий нижнюю платформу, неподвижно закрепленную на основании станка, верхнюю платформу, подвижно смонтированную на нижней платформе, зажимной узел, который снабжен соосно расположенными механизмами зажима оригинала ключа и заготовки ключа и установлен на верхней платформе с возможностью прямого и обратного поступательного перемещения вместе с верхней платформой в продольном и поперечном направлениях по направляющим крестовины посредством первого рычага, расположенного с тыльной стороны станка, обойму, установленную над зажимным узлом с возможностью движения в вертикальном направлении посредством второго рычага, включающую копирный узел с копиром, закрепленным во втулке обоймы, фрезой, установленной в шпинделе обоймы, и фиксатором, предназначенным для стопорения копирного узла, отличающийся тем, что копирный узел снабжен механизмом прямого и обратного поступательного перемещения копира для изменения межцентрового расстояния между копиром и фрезой и имеет лимб, градуированный и соединенный с копиром так, что при повороте лимба на одно деление копир перемещается на 0,1 мм.
