Способ усиления ленточного фундамента
Номер патента: 20667
Опубликовано: 30.12.2014
Авторы: Юрченко Андрей Анатольевич, Енджиевский Лев Васильевич
Формула / Реферат

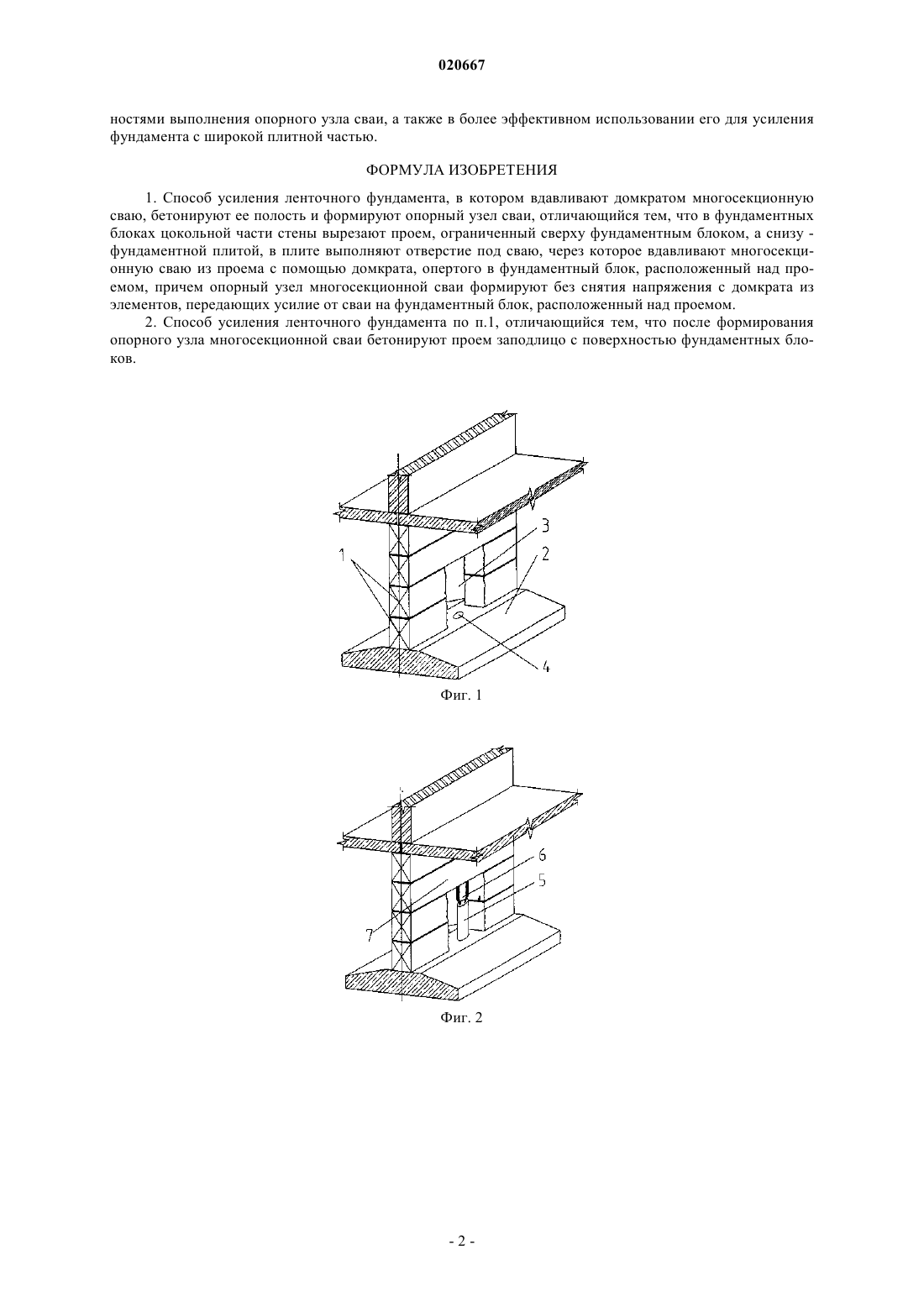

1. Способ усиления ленточного фундамента, в котором вдавливают домкратом многосекционную сваю, бетонируют ее полость и формируют опорный узел сваи, отличающийся тем, что в фундаментных блоках цокольной части стены вырезают проем, ограниченный сверху фундаментным блоком, а снизу - фундаментной плитой, в плите выполняют отверстие под сваю, через которое вдавливают многосекционную сваю из проема с помощью домкрата, опертого в фундаментный блок, расположенный над проемом, причем опорный узел многосекционной сваи формируют без снятия напряжения с домкрата из элементов, передающих усилие от сваи на фундаментный блок, расположенный над проемом.
2. Способ усиления ленточного фундамента по п.1, отличающийся тем, что после формирования опорного узла многосекционной сваи бетонируют проем заподлицо с поверхностью фундаментных блоков.

Текст

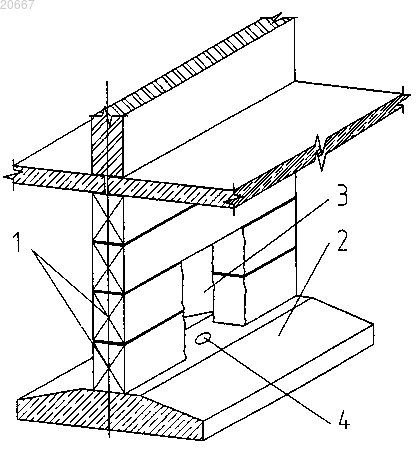

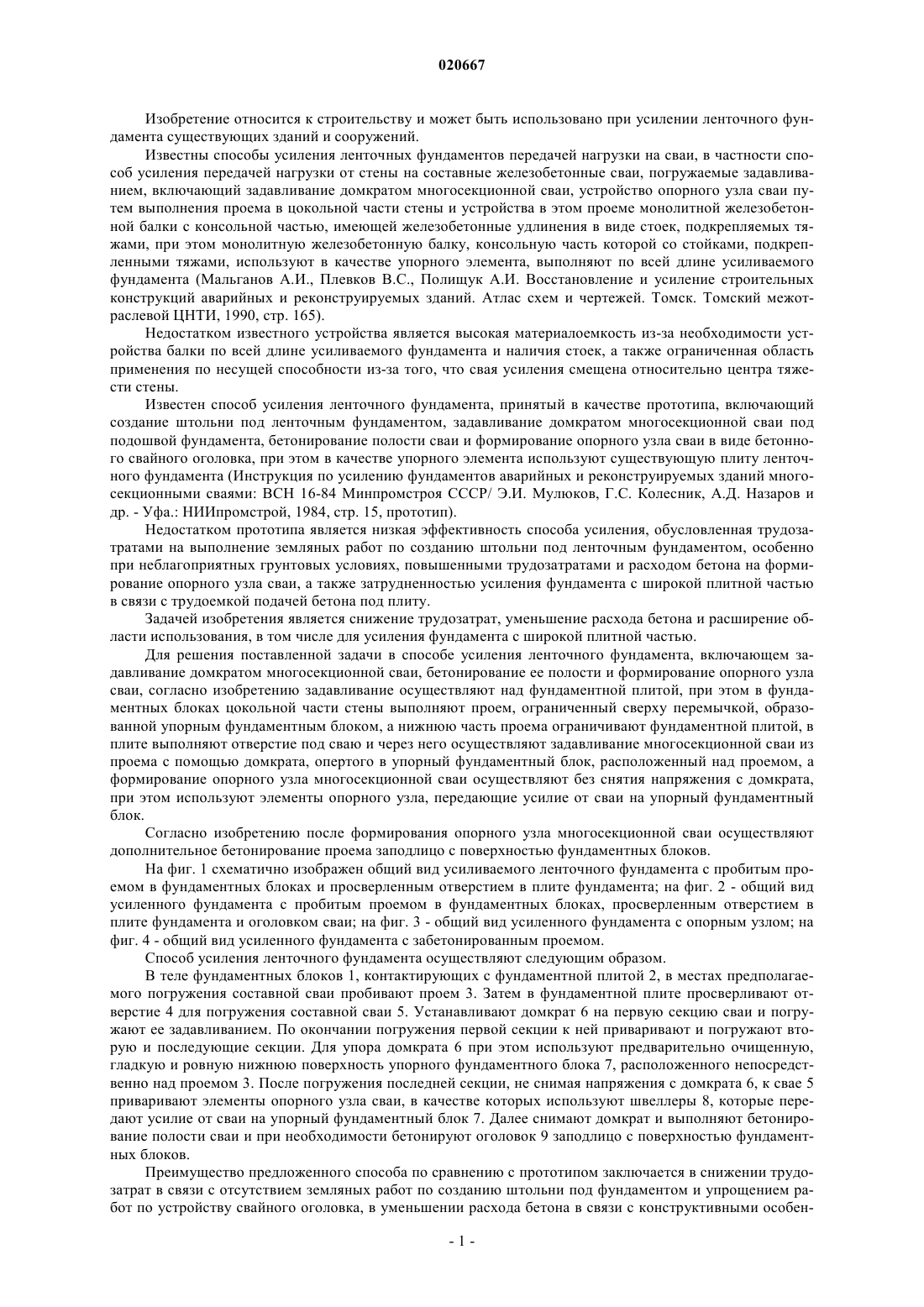

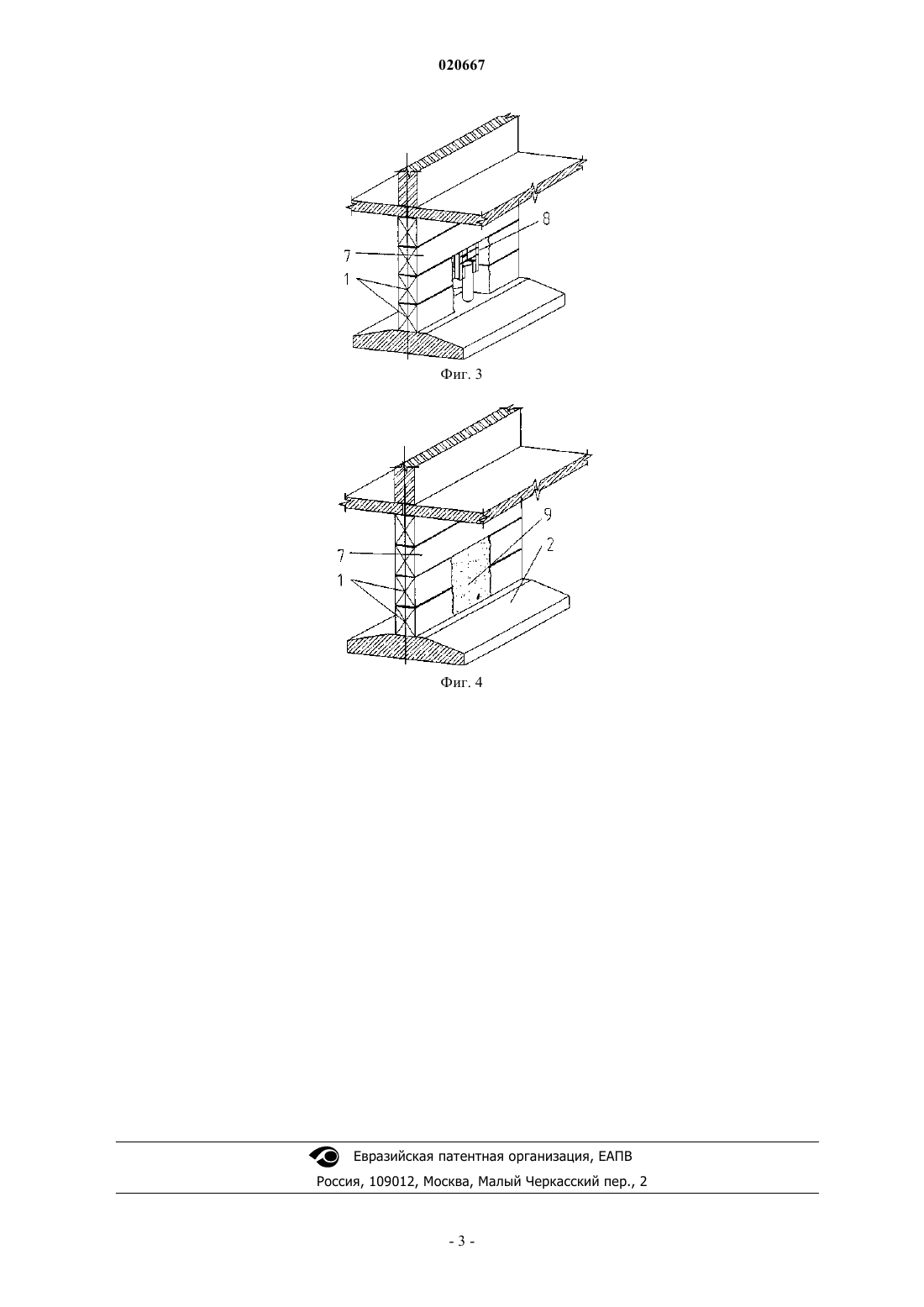

СПОСОБ УСИЛЕНИЯ ЛЕНТОЧНОГО ФУНДАМЕНТА Изобретение относится к строительству и может быть использовано при усилении ленточного фундамента существующих зданий и сооружений. Технический результат заключается в снижении трудозатрат, уменьшении расхода бетона и расширени области использования, в том числе для усиления фундамента с широкой плитной частью. Для достижения технического результата в способе усиления ленточного фундамента, включающем задавливание домкратом многосекционной сваи, бетонирование ее полости и формирование опорного узла сваи,согласно изобретению задавливание осуществляют над фундаментной плитой, при этом в фундаментных блоках цокольной части стены выполняют проем (3), ограниченный сверху перемычкой, образованной упорным фундаментным блоком (7), а нижнюю часть проема ограничивают фундаментной плитой, в плите (2) выполняют отверстие под сваю и через него осуществляют задавливание многосекционной сваи (5) из проема с помощью домкрата, опертого в упорный фундаментный блок (7), расположенный над проемом, а формирование опорного узла многосекционной сваи осуществляют без снятия напряжения с домкрата, при этом используют элементы опорного узла (8), передающие усилие от сваи на упорный фундаментный блок. После формирования опорного узла многосекционной сваи осуществляют бетонирование полости многосекционной сваи и дополнительное бетонирование проема заподлицо с поверхностью фундаментных блоков.(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ" (RU) Изобретение относится к строительству и может быть использовано при усилении ленточного фундамента существующих зданий и сооружений. Известны способы усиления ленточных фундаментов передачей нагрузки на сваи, в частности способ усиления передачей нагрузки от стены на составные железобетонные сваи, погружаемые задавливанием, включающий задавливание домкратом многосекционной сваи, устройство опорного узла сваи путем выполнения проема в цокольной части стены и устройства в этом проеме монолитной железобетонной балки с консольной частью, имеющей железобетонные удлинения в виде стоек, подкрепляемых тяжами, при этом монолитную железобетонную балку, консольную часть которой со стойками, подкрепленными тяжами, используют в качестве упорного элемента, выполняют по всей длине усиливаемого фундамента (Мальганов А.И., Плевков B.C., Полищук А.И. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. Атлас схем и чертежей. Томск. Томский межотраслевой ЦНТИ, 1990, стр. 165). Недостатком известного устройства является высокая материалоемкость из-за необходимости устройства балки по всей длине усиливаемого фундамента и наличия стоек, а также ограниченная область применения по несущей способности из-за того, что свая усиления смещена относительно центра тяжести стены. Известен способ усиления ленточного фундамента, принятый в качестве прототипа, включающий создание штольни под ленточным фундаментом, задавливание домкратом многосекционной сваи под подошвой фундамента, бетонирование полости сваи и формирование опорного узла сваи в виде бетонного свайного оголовка, при этом в качестве упорного элемента используют существующую плиту ленточного фундамента (Инструкция по усилению фундаментов аварийных и реконструируемых зданий многосекционными сваями: ВСН 16-84 Минпромстроя СССР/ Э.И. Мулюков, Г.С. Колесник, А.Д. Назаров и др. - Уфа.: НИИпромстрой, 1984, стр. 15, прототип). Недостатком прототипа является низкая эффективность способа усиления, обусловленная трудозатратами на выполнение земляных работ по созданию штольни под ленточным фундаментом, особенно при неблагоприятных грунтовых условиях, повышенными трудозатратами и расходом бетона на формирование опорного узла сваи, а также затрудненностью усиления фундамента с широкой плитной частью в связи с трудоемкой подачей бетона под плиту. Задачей изобретения является снижение трудозатрат, уменьшение расхода бетона и расширение области использования, в том числе для усиления фундамента с широкой плитной частью. Для решения поставленной задачи в способе усиления ленточного фундамента, включающем задавливание домкратом многосекционной сваи, бетонирование ее полости и формирование опорного узла сваи, согласно изобретению задавливание осуществляют над фундаментной плитой, при этом в фундаментных блоках цокольной части стены выполняют проем, ограниченный сверху перемычкой, образованной упорным фундаментным блоком, а нижнюю часть проема ограничивают фундаментной плитой, в плите выполняют отверстие под сваю и через него осуществляют задавливание многосекционной сваи из проема с помощью домкрата, опертого в упорный фундаментный блок, расположенный над проемом, а формирование опорного узла многосекционной сваи осуществляют без снятия напряжения с домкрата,при этом используют элементы опорного узла, передающие усилие от сваи на упорный фундаментный блок. Согласно изобретению после формирования опорного узла многосекционной сваи осуществляют дополнительное бетонирование проема заподлицо с поверхностью фундаментных блоков. На фиг. 1 схематично изображен общий вид усиливаемого ленточного фундамента с пробитым проемом в фундаментных блоках и просверленным отверстием в плите фундамента; на фиг. 2 - общий вид усиленного фундамента с пробитым проемом в фундаментных блоках, просверленным отверстием в плите фундамента и оголовком сваи; на фиг. 3 - общий вид усиленного фундамента с опорным узлом; на фиг. 4 - общий вид усиленного фундамента с забетонированным проемом. Способ усиления ленточного фундамента осуществляют следующим образом. В теле фундаментных блоков 1, контактирующих с фундаментной плитой 2, в местах предполагаемого погружения составной сваи пробивают проем 3. Затем в фундаментной плите просверливают отверстие 4 для погружения составной сваи 5. Устанавливают домкрат 6 на первую секцию сваи и погружают ее задавливанием. По окончании погружения первой секции к ней приваривают и погружают вторую и последующие секции. Для упора домкрата 6 при этом используют предварительно очищенную,гладкую и ровную нижнюю поверхность упорного фундаментного блока 7, расположенного непосредственно над проемом 3. После погружения последней секции, не снимая напряжения с домкрата 6, к свае 5 приваривают элементы опорного узла сваи, в качестве которых используют швеллеры 8, которые передают усилие от сваи на упорный фундаментный блок 7. Далее снимают домкрат и выполняют бетонирование полости сваи и при необходимости бетонируют оголовок 9 заподлицо с поверхностью фундаментных блоков. Преимущество предложенного способа по сравнению с прототипом заключается в снижении трудозатрат в связи с отсутствием земляных работ по созданию штольни под фундаментом и упрощением работ по устройству свайного оголовка, в уменьшении расхода бетона в связи с конструктивными особен-1 020667 ностями выполнения опорного узла сваи, а также в более эффективном использовании его для усиления фундамента с широкой плитной частью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ усиления ленточного фундамента, в котором вдавливают домкратом многосекционную сваю, бетонируют ее полость и формируют опорный узел сваи, отличающийся тем, что в фундаментных блоках цокольной части стены вырезают проем, ограниченный сверху фундаментным блоком, а снизу фундаментной плитой, в плите выполняют отверстие под сваю, через которое вдавливают многосекционную сваю из проема с помощью домкрата, опертого в фундаментный блок, расположенный над проемом, причем опорный узел многосекционной сваи формируют без снятия напряжения с домкрата из элементов, передающих усилие от сваи на фундаментный блок, расположенный над проемом. 2. Способ усиления ленточного фундамента по п.1, отличающийся тем, что после формирования опорного узла многосекционной сваи бетонируют проем заподлицо с поверхностью фундаментных блоков.
МПК / Метки
МПК: E02D 27/08
Метки: ленточного, фундамента, способ, усиления
