Плита уплотнительная для вентиляционных шахт

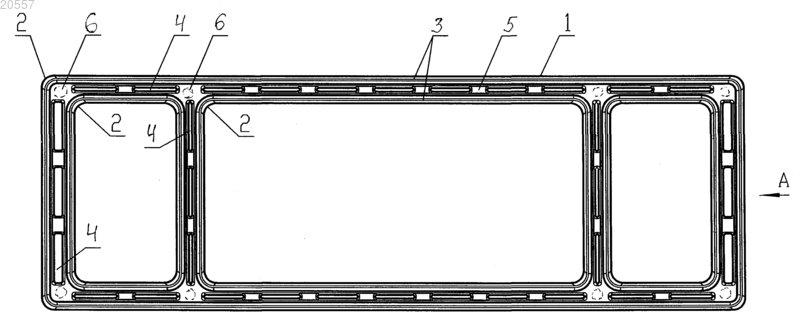

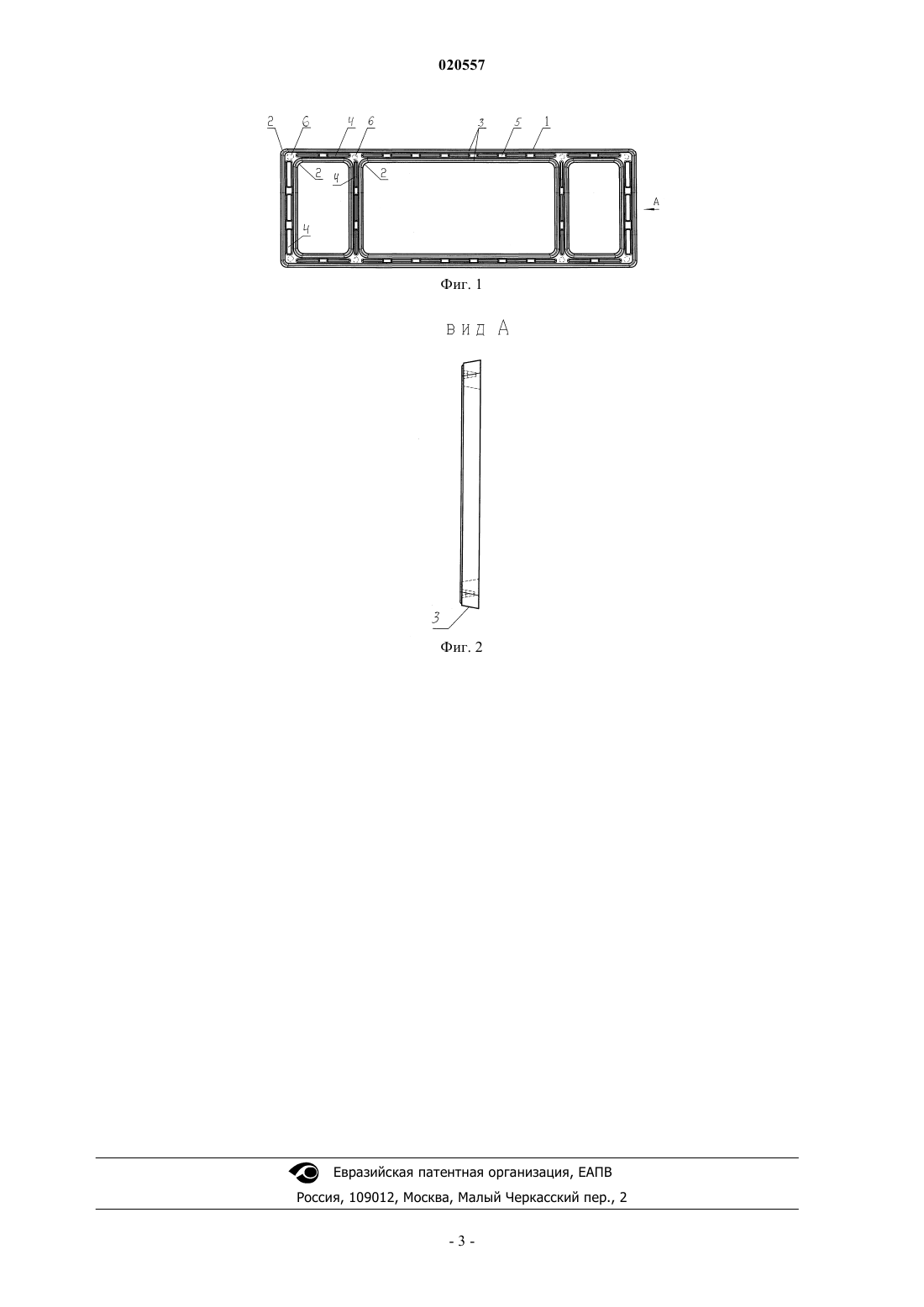

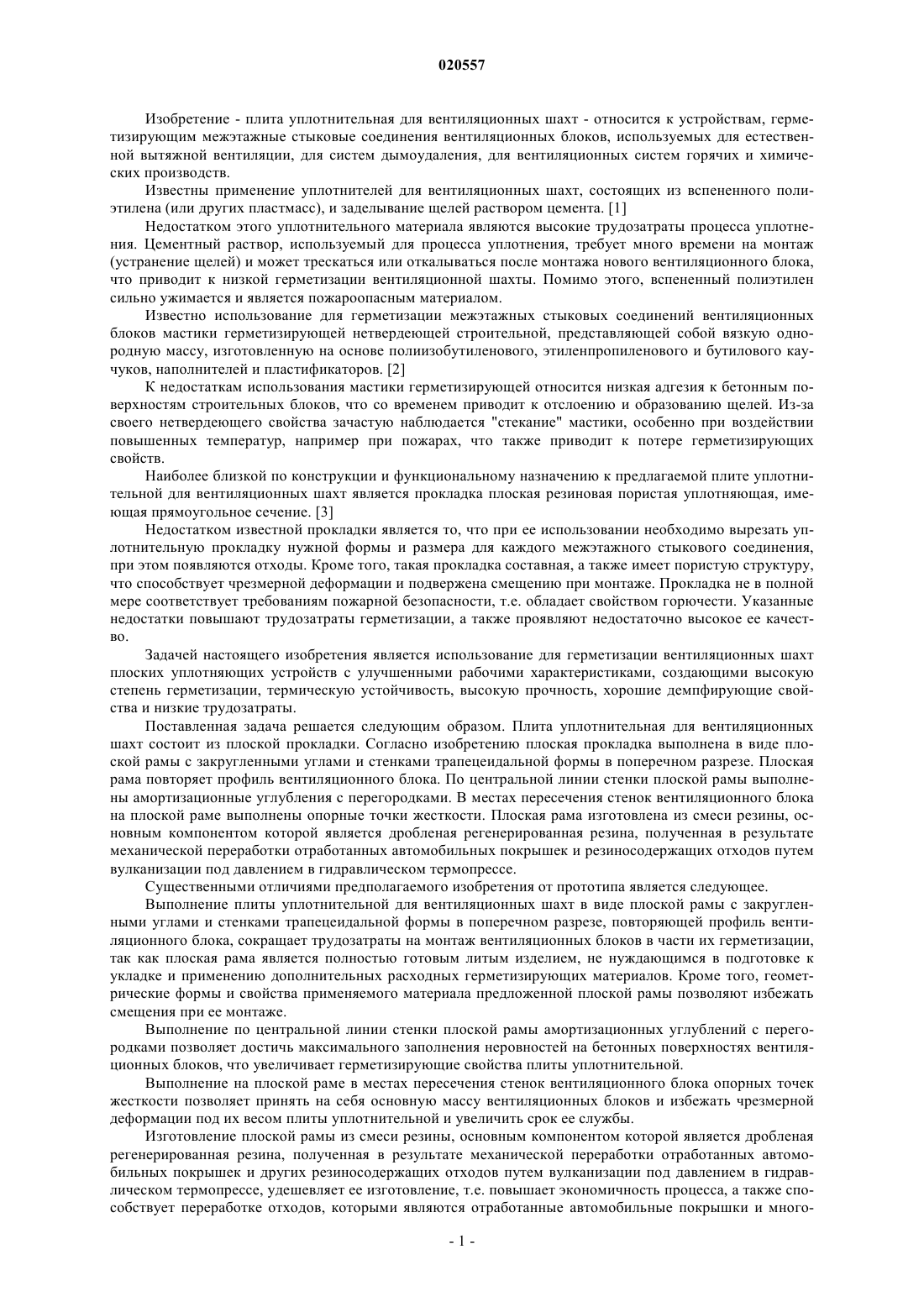

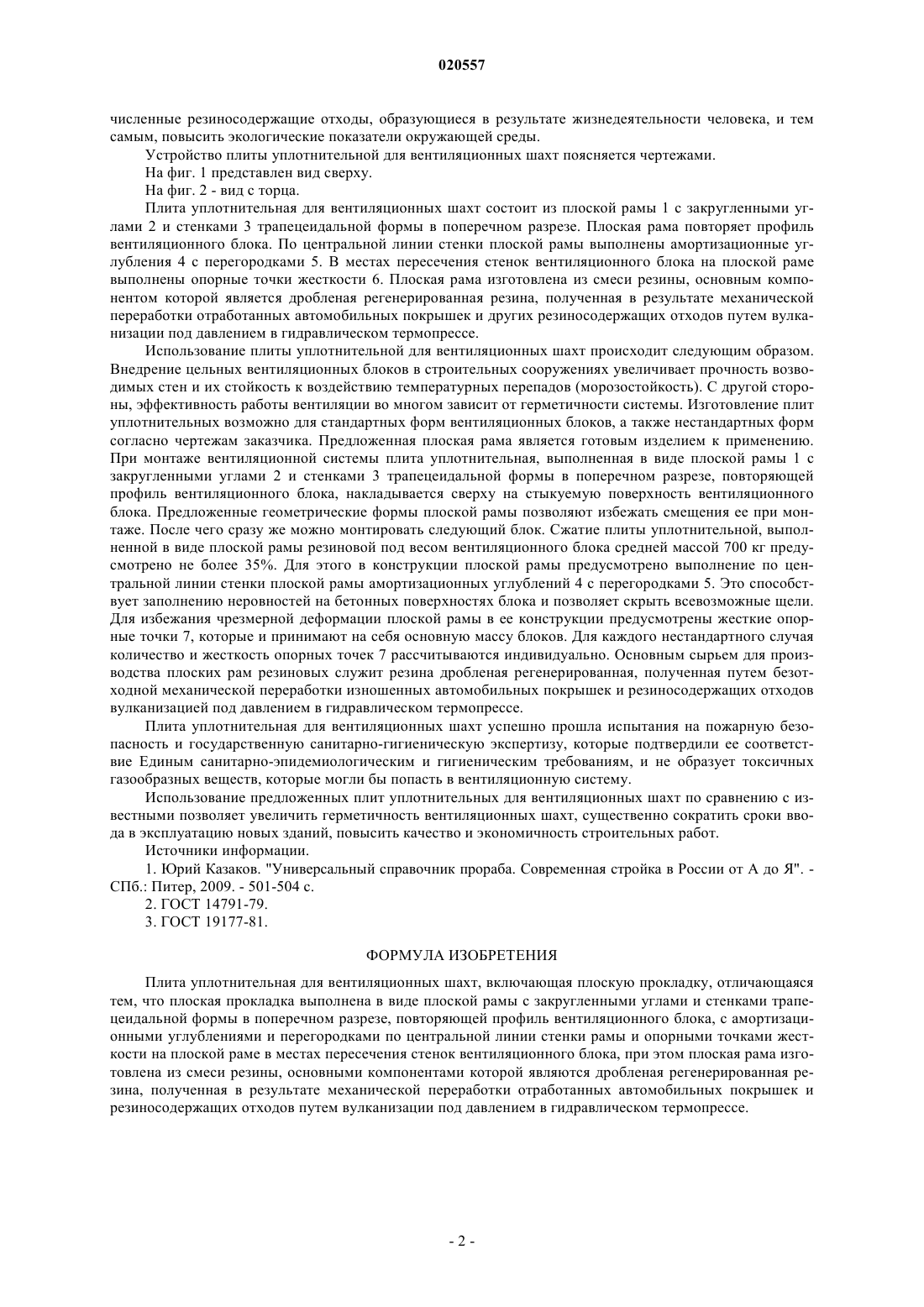

ПЛИТА УПЛОТНИТЕЛЬНАЯ ДЛЯ ВЕНТИЛЯЦИОННЫХ ШАХТ(56) ГОСТ 19177-81. Прокладки резиновые пористые уплотняющие. Москва. Государственный комитет СССР по делам строительства. 07.12.1981 Изобретение - плита уплотнительная для вентиляционных шахт - относится к устройствам,герметизирующим междуэтажные стыковые соединения вентиляционных блоков, используемых для естественной вытяжной вентиляции, для систем дымоудаления, для вентиляционных систем горячих и химических производств. Плита уплотнительная для вентиляционных шахт состоит из плоской рамы 1 с закругленными углами 2 и стенками 3 трапецеидальной формы в поперечном разрезе. Плоская рама повторяет профиль вентиляционного блока. По центральной линии стенки плоской рамы выполнены амортизационные углубления 4 с перегородками 5. В местах пересечения стенок вентиляционного блока на плоской раме выполнены опорные точки жесткости 6. Плита уплотнительная изготовлена из смеси резины, основным компонентом которой является дробленная регенерированная резина, полученная в результате механической переработки отработанных автомобильных покрышек и других резиносодержащих отходов путем вулканизации под давлением в гидравлическом термопрессе. Шведов Руслан Евгеньевич (BY) Шамаль А.И. (BY) Изобретение - плита уплотнительная для вентиляционных шахт - относится к устройствам, герметизирующим межэтажные стыковые соединения вентиляционных блоков, используемых для естественной вытяжной вентиляции, для систем дымоудаления, для вентиляционных систем горячих и химических производств. Известны применение уплотнителей для вентиляционных шахт, состоящих из вспененного полиэтилена (или других пластмасс), и заделывание щелей раствором цемента. [1] Недостатком этого уплотнительного материала являются высокие трудозатраты процесса уплотнения. Цементный раствор, используемый для процесса уплотнения, требует много времени на монтаж(устранение щелей) и может трескаться или откалываться после монтажа нового вентиляционного блока,что приводит к низкой герметизации вентиляционной шахты. Помимо этого, вспененный полиэтилен сильно ужимается и является пожароопасным материалом. Известно использование для герметизации межэтажных стыковых соединений вентиляционных блоков мастики герметизирующей нетвердеющей строительной, представляющей собой вязкую однородную массу, изготовленную на основе полиизобутиленового, этиленпропиленового и бутилового каучуков, наполнителей и пластификаторов. [2] К недостаткам использования мастики герметизирующей относится низкая адгезия к бетонным поверхностям строительных блоков, что со временем приводит к отслоению и образованию щелей. Из-за своего нетвердеющего свойства зачастую наблюдается "стекание" мастики, особенно при воздействии повышенных температур, например при пожарах, что также приводит к потере герметизирующих свойств. Наиболее близкой по конструкции и функциональному назначению к предлагаемой плите уплотнительной для вентиляционных шахт является прокладка плоская резиновая пористая уплотняющая, имеющая прямоугольное сечение. [3] Недостатком известной прокладки является то, что при ее использовании необходимо вырезать уплотнительную прокладку нужной формы и размера для каждого межэтажного стыкового соединения,при этом появляются отходы. Кроме того, такая прокладка составная, а также имеет пористую структуру,что способствует чрезмерной деформации и подвержена смещению при монтаже. Прокладка не в полной мере соответствует требованиям пожарной безопасности, т.е. обладает свойством горючести. Указанные недостатки повышают трудозатраты герметизации, а также проявляют недостаточно высокое ее качество. Задачей настоящего изобретения является использование для герметизации вентиляционных шахт плоских уплотняющих устройств с улучшенными рабочими характеристиками, создающими высокую степень герметизации, термическую устойчивость, высокую прочность, хорошие демпфирующие свойства и низкие трудозатраты. Поставленная задача решается следующим образом. Плита уплотнительная для вентиляционных шахт состоит из плоской прокладки. Согласно изобретению плоская прокладка выполнена в виде плоской рамы с закругленными углами и стенками трапецеидальной формы в поперечном разрезе. Плоская рама повторяет профиль вентиляционного блока. По центральной линии стенки плоской рамы выполнены амортизационные углубления с перегородками. В местах пересечения стенок вентиляционного блока на плоской раме выполнены опорные точки жесткости. Плоская рама изготовлена из смеси резины, основным компонентом которой является дробленая регенерированная резина, полученная в результате механической переработки отработанных автомобильных покрышек и резиносодержащих отходов путем вулканизации под давлением в гидравлическом термопрессе. Существенными отличиями предполагаемого изобретения от прототипа является следующее. Выполнение плиты уплотнительной для вентиляционных шахт в виде плоской рамы с закругленными углами и стенками трапецеидальной формы в поперечном разрезе, повторяющей профиль вентиляционного блока, сокращает трудозатраты на монтаж вентиляционных блоков в части их герметизации,так как плоская рама является полностью готовым литым изделием, не нуждающимся в подготовке к укладке и применению дополнительных расходных герметизирующих материалов. Кроме того, геометрические формы и свойства применяемого материала предложенной плоской рамы позволяют избежать смещения при ее монтаже. Выполнение по центральной линии стенки плоской рамы амортизационных углублений с перегородками позволяет достичь максимального заполнения неровностей на бетонных поверхностях вентиляционных блоков, что увеличивает герметизирующие свойства плиты уплотнительной. Выполнение на плоской раме в местах пересечения стенок вентиляционного блока опорных точек жесткости позволяет принять на себя основную массу вентиляционных блоков и избежать чрезмерной деформации под их весом плиты уплотнительной и увеличить срок ее службы. Изготовление плоской рамы из смеси резины, основным компонентом которой является дробленая регенерированная резина, полученная в результате механической переработки отработанных автомобильных покрышек и других резиносодержащих отходов путем вулканизации под давлением в гидравлическом термопрессе, удешевляет ее изготовление, т.е. повышает экономичность процесса, а также способствует переработке отходов, которыми являются отработанные автомобильные покрышки и много-1 020557 численные резиносодержащие отходы, образующиеся в результате жизнедеятельности человека, и тем самым, повысить экологические показатели окружающей среды. Устройство плиты уплотнительной для вентиляционных шахт поясняется чертежами. На фиг. 1 представлен вид сверху. На фиг. 2 - вид с торца. Плита уплотнительная для вентиляционных шахт состоит из плоской рамы 1 с закругленными углами 2 и стенками 3 трапецеидальной формы в поперечном разрезе. Плоская рама повторяет профиль вентиляционного блока. По центральной линии стенки плоской рамы выполнены амортизационные углубления 4 с перегородками 5. В местах пересечения стенок вентиляционного блока на плоской раме выполнены опорные точки жесткости 6. Плоская рама изготовлена из смеси резины, основным компонентом которой является дробленая регенерированная резина, полученная в результате механической переработки отработанных автомобильных покрышек и других резиносодержащих отходов путем вулканизации под давлением в гидравлическом термопрессе. Использование плиты уплотнительной для вентиляционных шахт происходит следующим образом. Внедрение цельных вентиляционных блоков в строительных сооружениях увеличивает прочность возводимых стен и их стойкость к воздействию температурных перепадов (морозостойкость). С другой стороны, эффективность работы вентиляции во многом зависит от герметичности системы. Изготовление плит уплотнительных возможно для стандартных форм вентиляционных блоков, а также нестандартных форм согласно чертежам заказчика. Предложенная плоская рама является готовым изделием к применению. При монтаже вентиляционной системы плита уплотнительная, выполненная в виде плоской рамы 1 с закругленными углами 2 и стенками 3 трапецеидальной формы в поперечном разрезе, повторяющей профиль вентиляционного блока, накладывается сверху на стыкуемую поверхность вентиляционного блока. Предложенные геометрические формы плоской рамы позволяют избежать смещения ее при монтаже. После чего сразу же можно монтировать следующий блок. Сжатие плиты уплотнительной, выполненной в виде плоской рамы резиновой под весом вентиляционного блока средней массой 700 кг предусмотрено не более 35%. Для этого в конструкции плоской рамы предусмотрено выполнение по центральной линии стенки плоской рамы амортизационных углублений 4 с перегородками 5. Это способствует заполнению неровностей на бетонных поверхностях блока и позволяет скрыть всевозможные щели. Для избежания чрезмерной деформации плоской рамы в ее конструкции предусмотрены жесткие опорные точки 7, которые и принимают на себя основную массу блоков. Для каждого нестандартного случая количество и жесткость опорных точек 7 рассчитываются индивидуально. Основным сырьем для производства плоских рам резиновых служит резина дробленая регенерированная, полученная путем безотходной механической переработки изношенных автомобильных покрышек и резиносодержащих отходов вулканизацией под давлением в гидравлическом термопрессе. Плита уплотнительная для вентиляционных шахт успешно прошла испытания на пожарную безопасность и государственную санитарно-гигиеническую экспертизу, которые подтвердили ее соответствие Единым санитарно-эпидемиологическим и гигиеническим требованиям, и не образует токсичных газообразных веществ, которые могли бы попасть в вентиляционную систему. Использование предложенных плит уплотнительных для вентиляционных шахт по сравнению с известными позволяет увеличить герметичность вентиляционных шахт, существенно сократить сроки ввода в эксплуатацию новых зданий, повысить качество и экономичность строительных работ. Источники информации. 1. Юрий Казаков. "Универсальный справочник прораба. Современная стройка в России от А до Я". СПб.: Питер, 2009. - 501-504 с. 2. ГОСТ 14791-79. 3. ГОСТ 19177-81. ФОРМУЛА ИЗОБРЕТЕНИЯ Плита уплотнительная для вентиляционных шахт, включающая плоскую прокладку, отличающаяся тем, что плоская прокладка выполнена в виде плоской рамы с закругленными углами и стенками трапецеидальной формы в поперечном разрезе, повторяющей профиль вентиляционного блока, с амортизационными углублениями и перегородками по центральной линии стенки рамы и опорными точками жесткости на плоской раме в местах пересечения стенок вентиляционного блока, при этом плоская рама изготовлена из смеси резины, основными компонентами которой являются дробленая регенерированная резина, полученная в результате механической переработки отработанных автомобильных покрышек и резиносодержащих отходов путем вулканизации под давлением в гидравлическом термопрессе.
