Способ подачи криоагента к криоинструменту

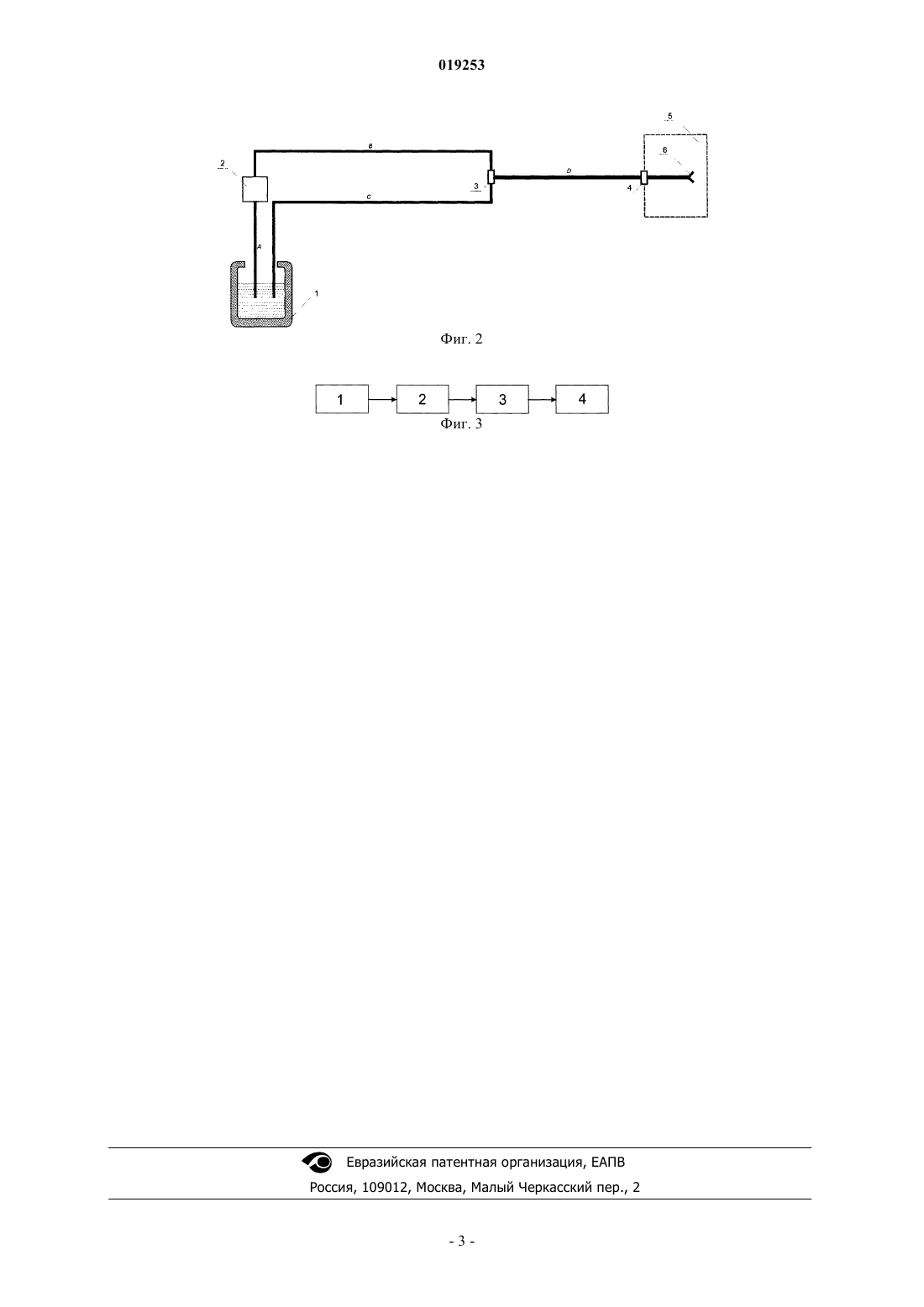

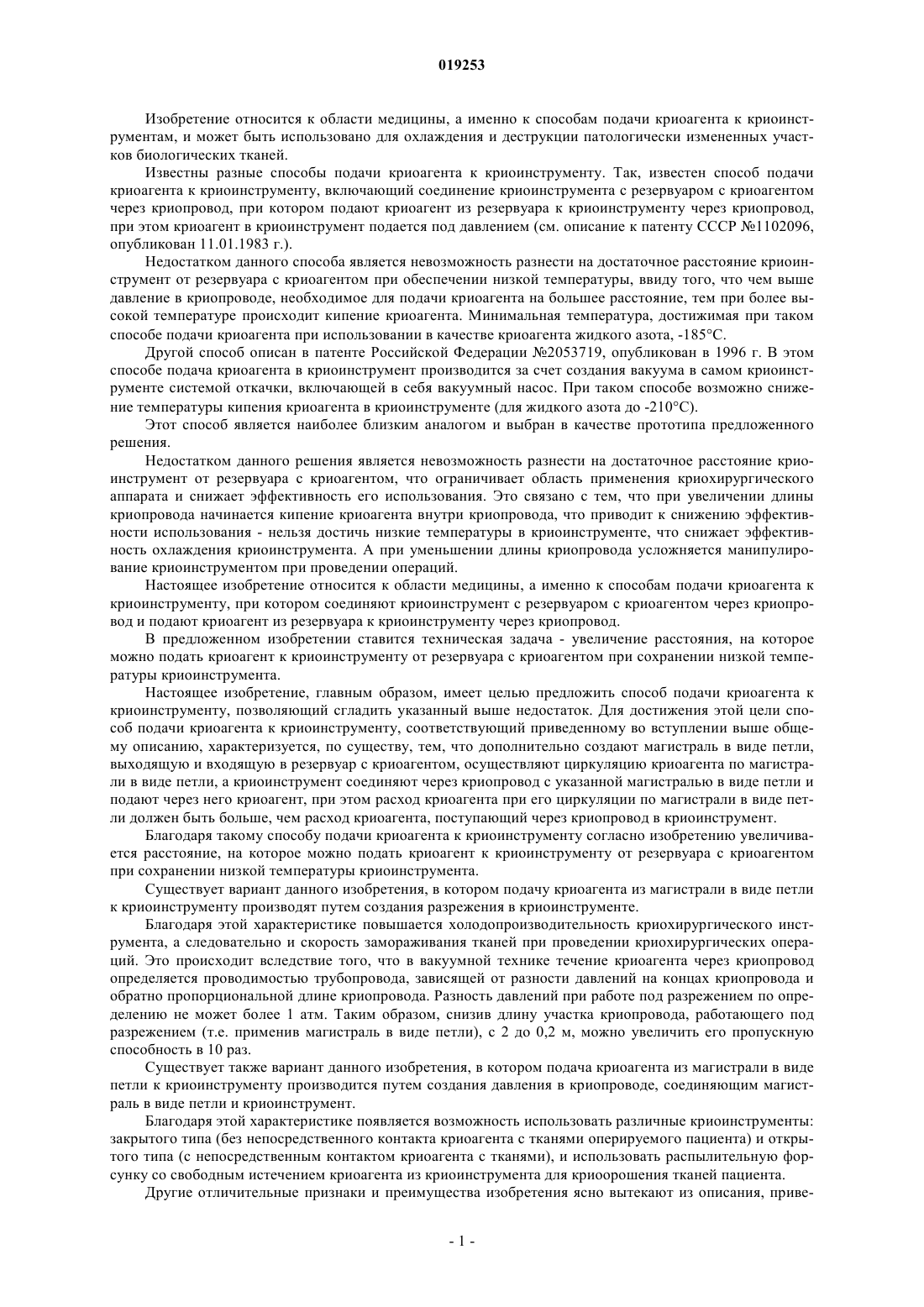

СПОСОБ ПОДАЧИ КРИОАГЕНТА К КРИОИНСТРУМЕНТУ Изобретение относится к области медицины, а именно к способам подачи криоагента к криоинструменту, при котором соединяют криоинструмент с резервуаром с криоагентом через криопровод и подают криоагент из резервуара к криоинструменту через криопровод. Согласно изобретению дополнительно создают магистраль в виде петли, выходящую и входящую в резервуар с криоагентом, осуществляют циркуляцию криоагента по магистрали в виде петли,а криоинструмент соединяют через криопровод с указанной магистралью в виде петли и подают через него криоагент, при этом расход криоагента при его циркуляции по магистрали в виде петли должен быть больше, чем расход криоагента, поступающий через криопровод в криоинструмент. Достигаемый технический результат предлагаемого решения заключается в увеличении расстояния, на которое можно подать криоагент к криоинструменту от резервуара с криоагентом при сохранении низкой температуры криоинструмента. Семенов Вячеслав Юрьевич,Семенова Ольга Павловна, Малинин Николай Николаевич (RU) Мызников Б.В. (RU) Изобретение относится к области медицины, а именно к способам подачи криоагента к криоинструментам, и может быть использовано для охлаждения и деструкции патологически измененных участков биологических тканей. Известны разные способы подачи криоагента к криоинструменту. Так, известен способ подачи криоагента к криоинструменту, включающий соединение криоинструмента с резервуаром с криоагентом через криопровод, при котором подают криоагент из резервуара к криоинструменту через криопровод,при этом криоагент в криоинструмент подается под давлением (см. описание к патенту СССР 1102096,опубликован 11.01.1983 г.). Недостатком данного способа является невозможность разнести на достаточное расстояние криоинструмент от резервуара с криоагентом при обеспечении низкой температуры, ввиду того, что чем выше давление в криопроводе, необходимое для подачи криоагента на большее расстояние, тем при более высокой температуре происходит кипение криоагента. Минимальная температура, достижимая при таком способе подачи криоагента при использовании в качестве криоагента жидкого азота, -185 С. Другой способ описан в патенте Российской Федерации 2053719, опубликован в 1996 г. В этом способе подача криоагента в криоинструмент производится за счет создания вакуума в самом криоинструменте системой откачки, включающей в себя вакуумный насос. При таком способе возможно снижение температуры кипения криоагента в криоинструменте (для жидкого азота до -210 С). Этот способ является наиболее близким аналогом и выбран в качестве прототипа предложенного решения. Недостатком данного решения является невозможность разнести на достаточное расстояние криоинструмент от резервуара с криоагентом, что ограничивает область применения криохирургического аппарата и снижает эффективность его использования. Это связано с тем, что при увеличении длины криопровода начинается кипение криоагента внутри криопровода, что приводит к снижению эффективности использования - нельзя достичь низкие температуры в криоинструменте, что снижает эффективность охлаждения криоинструмента. А при уменьшении длины криопровода усложняется манипулирование криоинструментом при проведении операций. Настоящее изобретение относится к области медицины, а именно к способам подачи криоагента к криоинструменту, при котором соединяют криоинструмент с резервуаром с криоагентом через криопровод и подают криоагент из резервуара к криоинструменту через криопровод. В предложенном изобретении ставится техническая задача - увеличение расстояния, на которое можно подать криоагент к криоинструменту от резервуара с криоагентом при сохранении низкой температуры криоинструмента. Настоящее изобретение, главным образом, имеет целью предложить способ подачи криоагента к криоинструменту, позволяющий сгладить указанный выше недостаток. Для достижения этой цели способ подачи криоагента к криоинструменту, соответствующий приведенному во вступлении выше общему описанию, характеризуется, по существу, тем, что дополнительно создают магистраль в виде петли,выходящую и входящую в резервуар с криоагентом, осуществляют циркуляцию криоагента по магистрали в виде петли, а криоинструмент соединяют через криопровод с указанной магистралью в виде петли и подают через него криоагент, при этом расход криоагента при его циркуляции по магистрали в виде петли должен быть больше, чем расход криоагента, поступающий через криопровод в криоинструмент. Благодаря такому способу подачи криоагента к криоинструменту согласно изобретению увеличивается расстояние, на которое можно подать криоагент к криоинструменту от резервуара с криоагентом при сохранении низкой температуры криоинструмента. Существует вариант данного изобретения, в котором подачу криоагента из магистрали в виде петли к криоинструменту производят путем создания разрежения в криоинструменте. Благодаря этой характеристике повышается холодопроизводительность криохирургического инструмента, а следовательно и скорость замораживания тканей при проведении криохирургических операций. Это происходит вследствие того, что в вакуумной технике течение криоагента через криопровод определяется проводимостью трубопровода, зависящей от разности давлений на концах криопровода и обратно пропорциональной длине криопровода. Разность давлений при работе под разрежением по определению не может более 1 атм. Таким образом, снизив длину участка криопровода, работающего под разрежением (т.е. применив магистраль в виде петли), с 2 до 0,2 м, можно увеличить его пропускную способность в 10 раз. Существует также вариант данного изобретения, в котором подача криоагента из магистрали в виде петли к криоинструменту производится путем создания давления в криопроводе, соединяющим магистраль в виде петли и криоинструмент. Благодаря этой характеристике появляется возможность использовать различные криоинструменты: закрытого типа (без непосредственного контакта криоагента с тканями оперируемого пациента) и открытого типа (с непосредственным контактом криоагента с тканями), и использовать распылительную форсунку со свободным истечением криоагента из криоинструмента для криоорошения тканей пациента. Другие отличительные признаки и преимущества изобретения ясно вытекают из описания, приве-1 019253 денного ниже для иллюстрации и не являющегося ограничительным, со ссылками на прилагаемые чертежи, на которых: на фиг. 1 показана схема подачи криоагента к криоинструменту при подаче криоагента путем создания разрежения; на фиг. 2 - схема подачи криоагента к криоинструменту при подаче криоагента под давлением; на фиг. 3 - последовательность операций способа подачи криоагента к криоинструменту. На фиг. 1 и 2 цифрами и буквами обозначены 1 - резервуар с криоагентом,2 - подающий насос,3 - отвод криоагента от магистрали в виде петли к криоинструменту,4 - разъемное соединение,5 - криоинструмент,6 - форсунка-распылитель криоагента,7 - вакуумный насос. Магистраль в виде петли состоит из участков А, В, С. Криопровод подвода криоагента в криоинструмент состоит из участка D. Криопровод отвода газожидкостной фазы криоагента из криоинструмента состоит из участков Е, F. На фиг. 3 цифрами обозначены этапы способа подачи криоагента к криоинструменту, а именно: 1 - создают магистраль в виде петли, выходящую и входящую в резервуар с криоагентом; 2 - осуществляют циркуляцию криоагента по магистрали в виде петли; 3 - криоинструмент соединяют через криопровод с указанной магистралью в виде петли; 4 - подают криоагент через криопровод к криоинструменту. Предложенный способ подачи криоагента к криоинструменту опробован на макетном образце. В качестве криоагента использовался жидкий азот. Испытания макетного образца в режиме подачи криоагента путем создания разрежения в криоинструменте показали увеличение расстояния, на которое можно подать криоагент к криоинструменту от резервуара с криоагентом при сохранении низкой температуры криоинструмента. В данном способе подачи криоагента к криоинструменту криоинструмент удалось отнести на расстояние до 2,5 м от резервуара с криоагентом. При этом была достигнута температура -210 С(кипение жидкого азота в вакууме). Предложенный криохирургический аппарат рекомендован к использованию в медицинских учреждениях для охлаждения и деструкции патологически измененных участков биологических тканей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ подачи криоагента к криоинструменту, при котором соединяют криоинструмент с резервуаром с криоагентом через криопровод, подают криоагент из резервуара к криоинструменту через криопровод, отличающийся тем, что подают криоагент из резервуара к криопроводу криоинструмента через магистраль в виде петли, выход и вход которой соединены с резервуаром с криоагентом, при этом осуществляют циркуляцию криоагента по магистрали в виде петли таким образом, чтобы расход криоагента при его циркуляции по магистрали в виде петли превышал расход криоагента, поступающего через криопровод в криоинструмент. 2. Способ подачи криоагента к криоинструменту по п.1, отличающийся тем, что подачу криоагента из магистрали в виде петли к криоинструменту производят путем создания разрежения в криоинструменте. 3. Способ подачи криоагента к криоинструменту по п.1, отличающийся тем, что подачу криоагента из магистрали в виде петли к криоинструменту производят путем создания давления в криопроводе, соединяющем магистраль в виде петли и криоинструмент.
