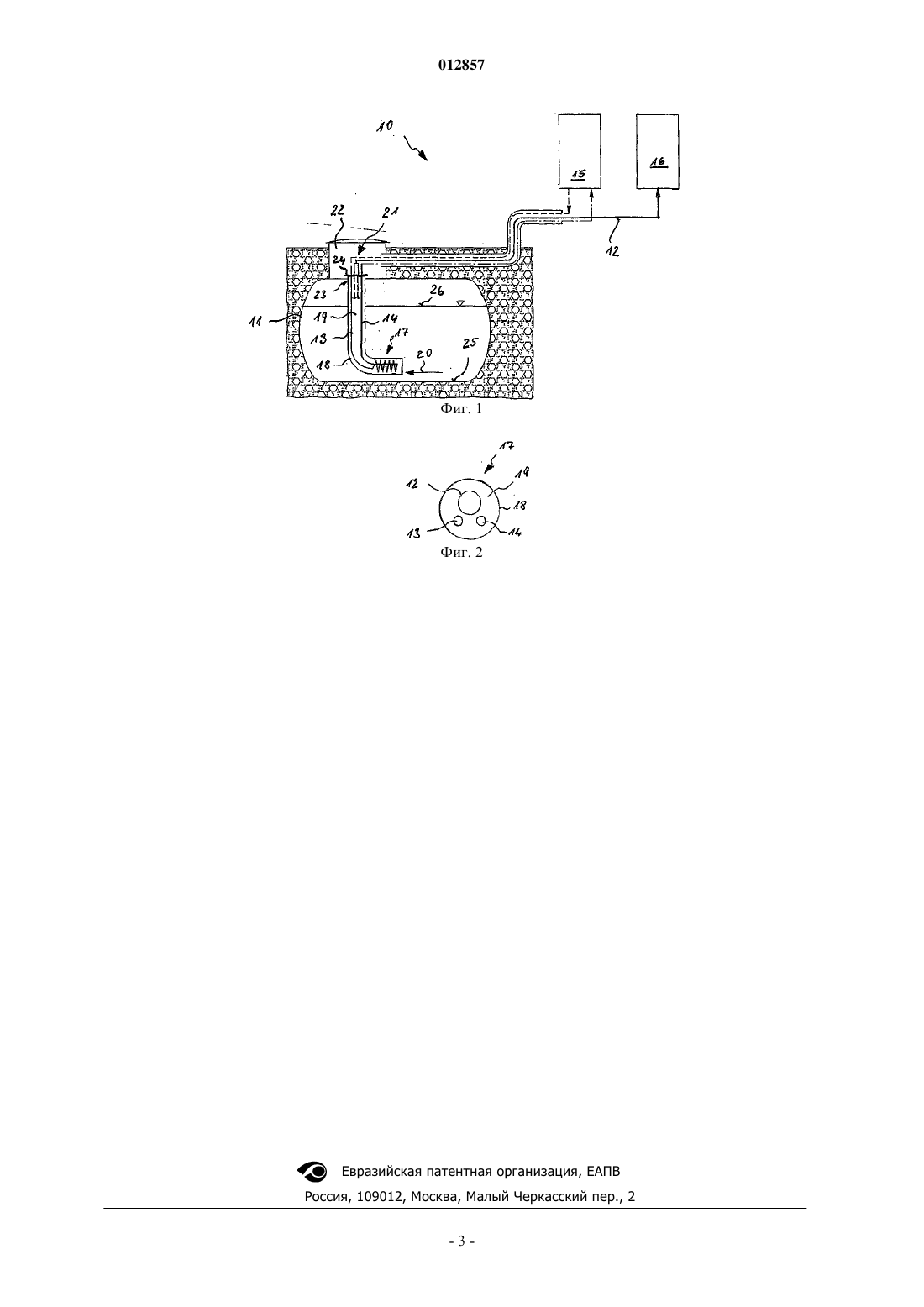

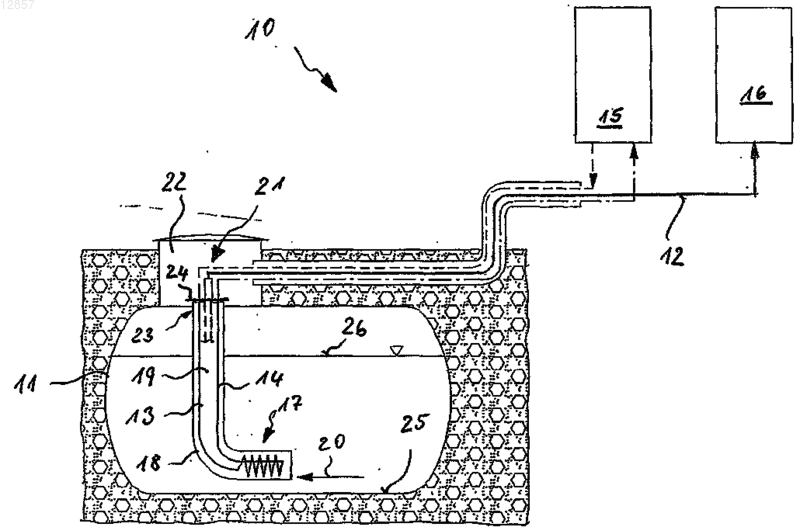

Газгольдер для сжиженного газа со встроенным испарителем

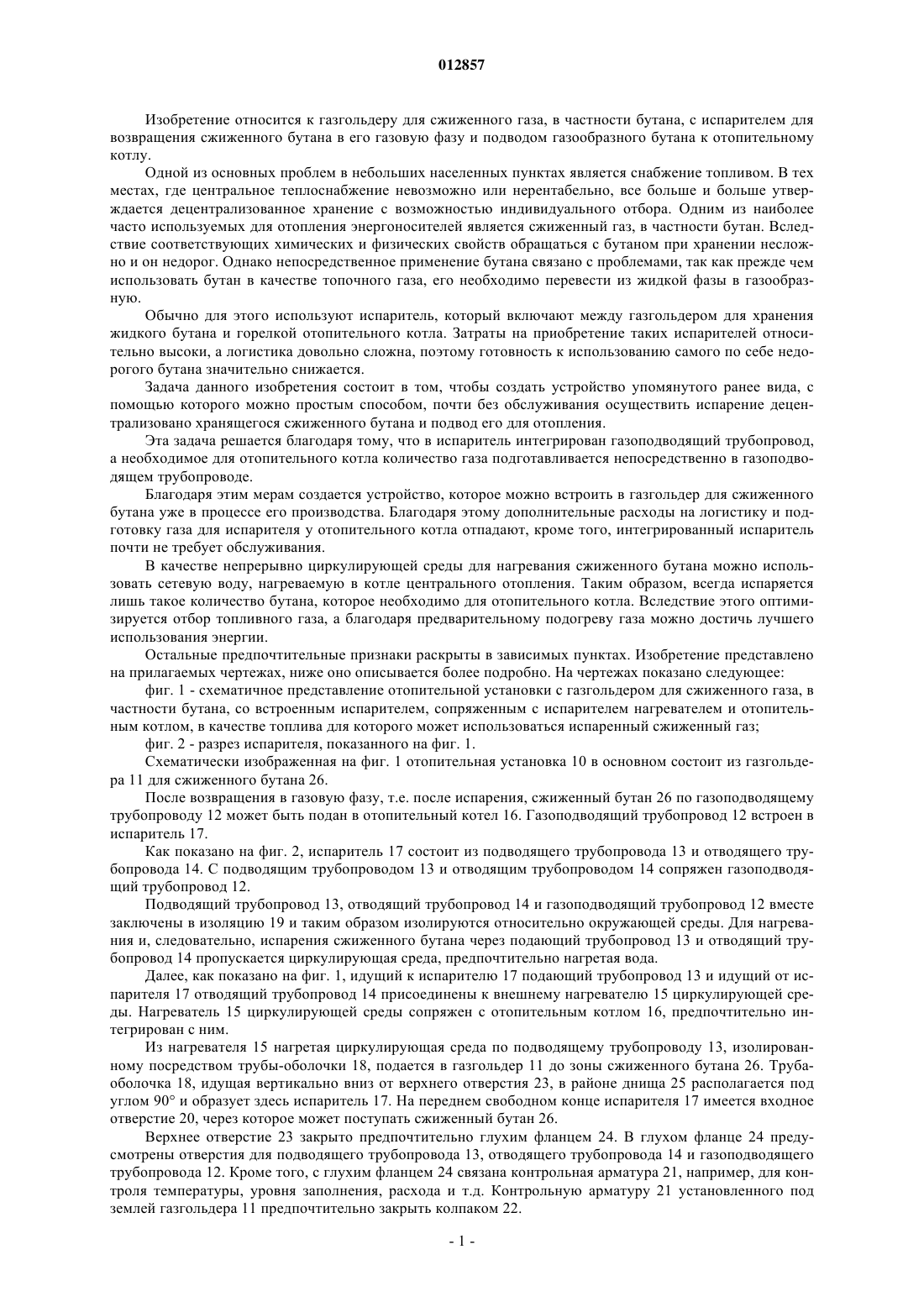

012857 Изобретение относится к газгольдеру для сжиженного газа, в частности бутана, с испарителем для возвращения сжиженного бутана в его газовую фазу и подводом газообразного бутана к отопительному котлу. Одной из основных проблем в небольших населенных пунктах является снабжение топливом. В тех местах, где центральное теплоснабжение невозможно или нерентабельно, все больше и больше утверждается децентрализованное хранение с возможностью индивидуального отбора. Одним из наиболее часто используемых для отопления энергоносителей является сжиженный газ, в частности бутан. Вследствие соответствующих химических и физических свойств обращаться с бутаном при хранении несложно и он недорог. Однако непосредственное применение бутана связано с проблемами, так как прежде чем использовать бутан в качестве топочного газа, его необходимо перевести из жидкой фазы в газообразную. Обычно для этого используют испаритель, который включают между газгольдером для хранения жидкого бутана и горелкой отопительного котла. Затраты на приобретение таких испарителей относительно высоки, а логистика довольно сложна, поэтому готовность к использованию самого по себе недорогого бутана значительно снижается. Задача данного изобретения состоит в том, чтобы создать устройство упомянутого ранее вида, с помощью которого можно простым способом, почти без обслуживания осуществить испарение децентрализовано хранящегося сжиженного бутана и подвод его для отопления. Эта задача решается благодаря тому, что в испаритель интегрирован газоподводящий трубопровод,а необходимое для отопительного котла количество газа подготавливается непосредственно в газоподводящем трубопроводе. Благодаря этим мерам создается устройство, которое можно встроить в газгольдер для сжиженного бутана уже в процессе его производства. Благодаря этому дополнительные расходы на логистику и подготовку газа для испарителя у отопительного котла отпадают, кроме того, интегрированный испаритель почти не требует обслуживания. В качестве непрерывно циркулирующей среды для нагревания сжиженного бутана можно использовать сетевую воду, нагреваемую в котле центрального отопления. Таким образом, всегда испаряется лишь такое количество бутана, которое необходимо для отопительного котла. Вследствие этого оптимизируется отбор топливного газа, а благодаря предварительному подогреву газа можно достичь лучшего использования энергии. Остальные предпочтительные признаки раскрыты в зависимых пунктах. Изобретение представлено на прилагаемых чертежах, ниже оно описывается более подробно. На чертежах показано следующее: фиг. 1 - схематичное представление отопительной установки с газгольдером для сжиженного газа, в частности бутана, со встроенным испарителем, сопряженным с испарителем нагревателем и отопительным котлом, в качестве топлива для которого может использоваться испаренный сжиженный газ; фиг. 2 - разрез испарителя, показанного на фиг. 1. Схематически изображенная на фиг. 1 отопительная установка 10 в основном состоит из газгольдера 11 для сжиженного бутана 26. После возвращения в газовую фазу, т.е. после испарения, сжиженный бутан 26 по газоподводящему трубопроводу 12 может быть подан в отопительный котел 16. Газоподводящий трубопровод 12 встроен в испаритель 17. Как показано на фиг. 2, испаритель 17 состоит из подводящего трубопровода 13 и отводящего трубопровода 14. С подводящим трубопроводом 13 и отводящим трубопроводом 14 сопряжен газоподводящий трубопровод 12. Подводящий трубопровод 13, отводящий трубопровод 14 и газоподводящий трубопровод 12 вместе заключены в изоляцию 19 и таким образом изолируются относительно окружающей среды. Для нагревания и, следовательно, испарения сжиженного бутана через подающий трубопровод 13 и отводящий трубопровод 14 пропускается циркулирующая среда, предпочтительно нагретая вода. Далее, как показано на фиг. 1, идущий к испарителю 17 подающий трубопровод 13 и идущий от испарителя 17 отводящий трубопровод 14 присоединены к внешнему нагревателю 15 циркулирующей среды. Нагреватель 15 циркулирующей среды сопряжен с отопительным котлом 16, предпочтительно интегрирован с ним. Из нагревателя 15 нагретая циркулирующая среда по подводящему трубопроводу 13, изолированному посредством трубы-оболочки 18, подается в газгольдер 11 до зоны сжиженного бутана 26. Трубаоболочка 18, идущая вертикально вниз от верхнего отверстия 23, в районе днища 25 располагается под углом 90 и образует здесь испаритель 17. На переднем свободном конце испарителя 17 имеется входное отверстие 20, через которое может поступать сжиженный бутан 26. Верхнее отверстие 23 закрыто предпочтительно глухим фланцем 24. В глухом фланце 24 предусмотрены отверстия для подводящего трубопровода 13, отводящего трубопровода 14 и газоподводящего трубопровода 12. Кроме того, с глухим фланцем 24 связана контрольная арматура 21, например, для контроля температуры, уровня заполнения, расхода и т.д. Контрольную арматуру 21 установленного под землей газгольдера 11 предпочтительно закрыть колпаком 22.-1 012857 Необходимый для работы отопительного котла 16 энергоноситель, т.е. сжиженный бутан 26, всасывается испарителем 17 через входное отверстие 20. Вследствие нагревания с помощью трубопроводов 13 и 14 пока еще жидкий бутан 26 поднимается, в результате в районе входного отверстия 20 возникает пониженное давление. Во время протекания по испарителю 17 жидкий бутан 26 испаряется, расширяется и в виде газообразного энергоносителя подводится к отопительному котлу, т.е. его горелке. Горелка подробно не показана. Если нагреватель 15 соединен с отдельным подводом энергии, то испаритель 17 может эксплуатироваться и независимо от отопительного котла 16. Благодаря этому испаритель 17 работает автономно и из газгольдера 11 отбирается и испаряется лишь такое количество жидкого бутана 26, какое необходимо для отопительного котла 16. С нагревателем 15 может быть сопряжен подробно не показанный счетчик расхода, с помощью которого можно определить и рассчитать количество взятого жидкого бутана 26. Обозначение деталей 10 - отопительная установка,11 - газгольдер,12 - газоподводящий трубопровод,13 - подводящий трубопровод,14 - отводящий трубопровод,15 - нагреватель,16 - отопительный котел,17 - испаритель,18 - труба-оболочка,19 - изоляция,20 - входное отверстие,21 - контрольная арматура,22 - колпак,23 - верхнее отверстие,24 - глухой фланец,25 - днище,26 - бутан. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Газгольдер для сжиженного газа, в частности бутана, с испарителем для превращения сжиженного бутана в газовую фазу и газоподводящим трубопроводом для подвода газообразного бутана к отопительному котлу, отличающийся тем, что испаритель (17) встроен в газгольдер (11), в испаритель (17) встроен газоподводящий трубопровод (12), испаритель (17) выполнен с возможностью приготовления газа для отопительного котла (16) непосредственно в газоподводящем трубопроводе (12), причем испаритель (17) содержит в себе трубопровод (13), подводящий циркулирующий теплоноситель и трубопровод (14), отводящий циркулирующий теплоноситель, которые вместе с газоподводящим трубопроводом(12) помещены в трубу-оболочку (18) и окружены изоляцией (19), причем подводящий трубопровод (13) представляет собой трубчатый нагревательный змеевик, идущий от нагревателя (15) теплоносителя к испарителю (17). 2. Газгольдер по п.1, отличающийся тем, что теплоноситель представляет собой воду. 3. Газгольдер по п.1 или 2, отличающийся тем, что трубопровод (14), отводящий циркулирующий теплоноситель, проведен к нагревателю (15) теплоносителя коаксиально через нагревательный змеевик трубопровода (13), подводящего циркулирующий теплоноситель. 4. Газгольдер по любому из пп.1-3, отличающийся тем, что испаритель (17) представляет собой изолированную трубу-оболочку (18), проведенную до глухого фланца (24), закрывающего верхнее отверстие (23) газгольдера. 5. Газгольдер по любому из пп.1-4, отличающийся тем, что газоподводящий трубопровод (18) в районе днища (25) газгольдера образует относительно вертикали угол 90, а на его передней стороне имеется входное отверстие (20) для жидкого бутана (26). 6. Газгольдер по любому из пп.1-5, отличающийся тем, что на глухом фланце (24) закреплена контрольная арматура (21). 7. Газгольдер по любому из пп.1-6, отличающийся тем, что глухой фланец (24) и закрепленная на нем контрольная арматура (21) закрыты колпаком (22).
