Способ реконструкции распределительной системы газоснабжения

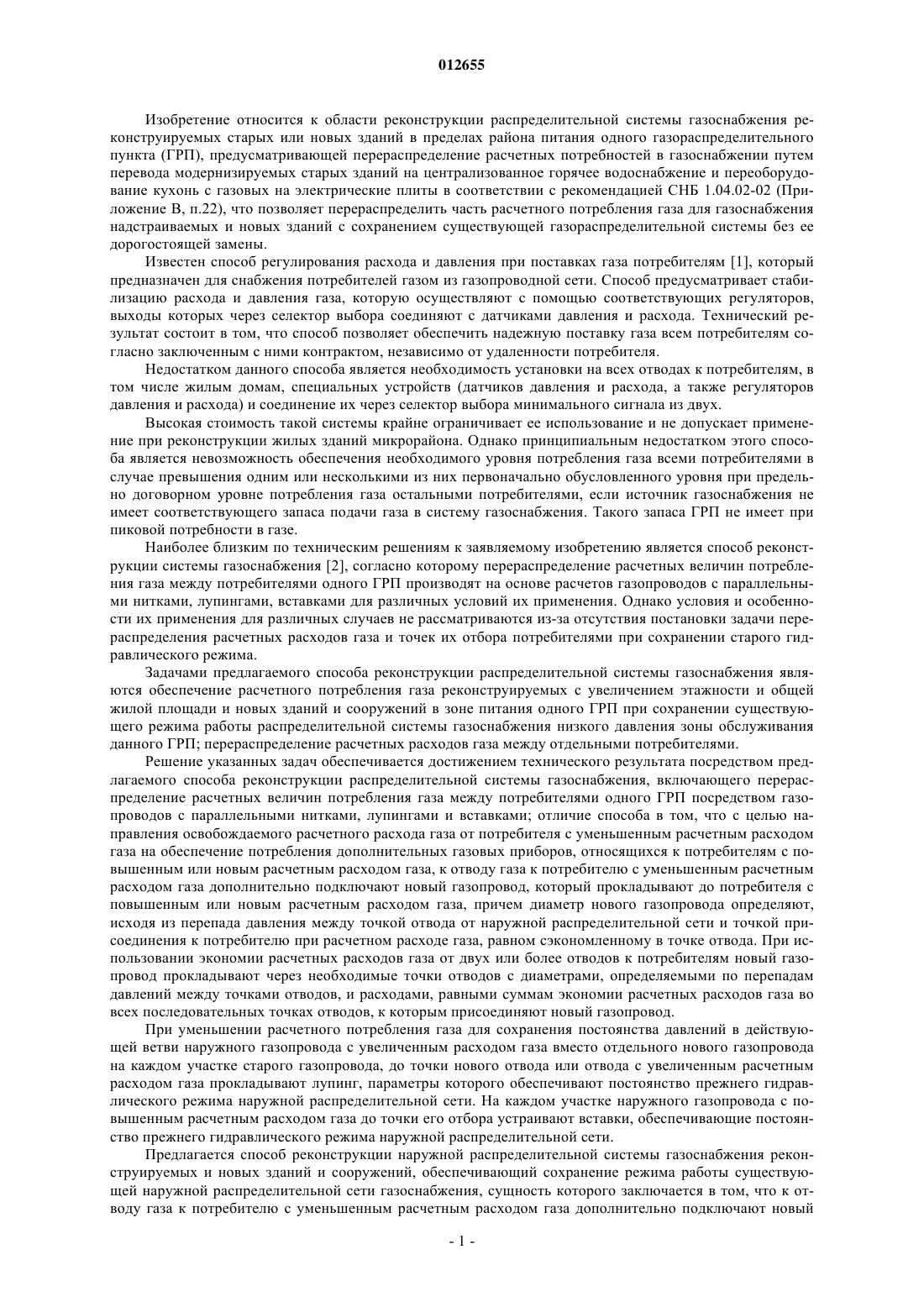

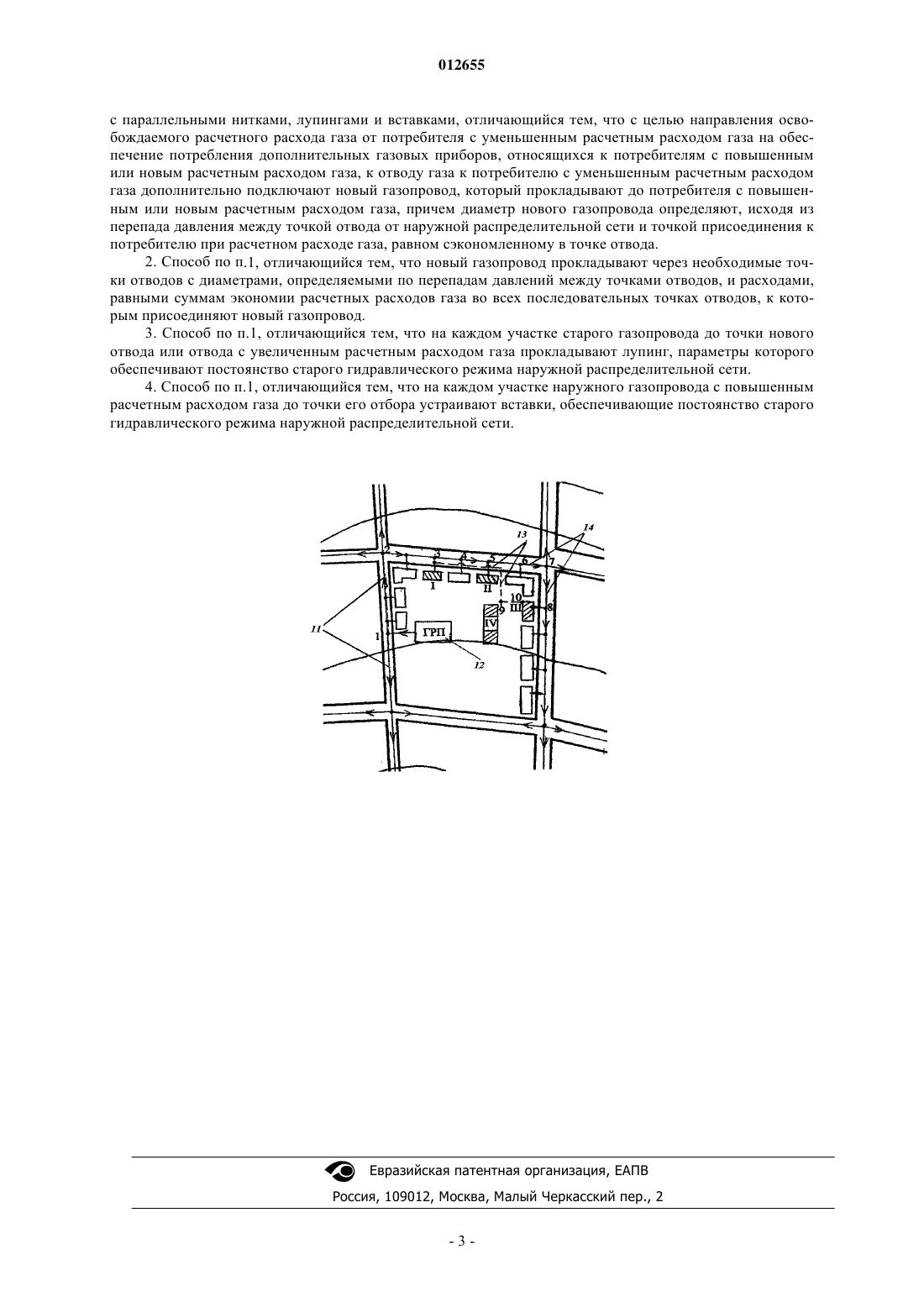

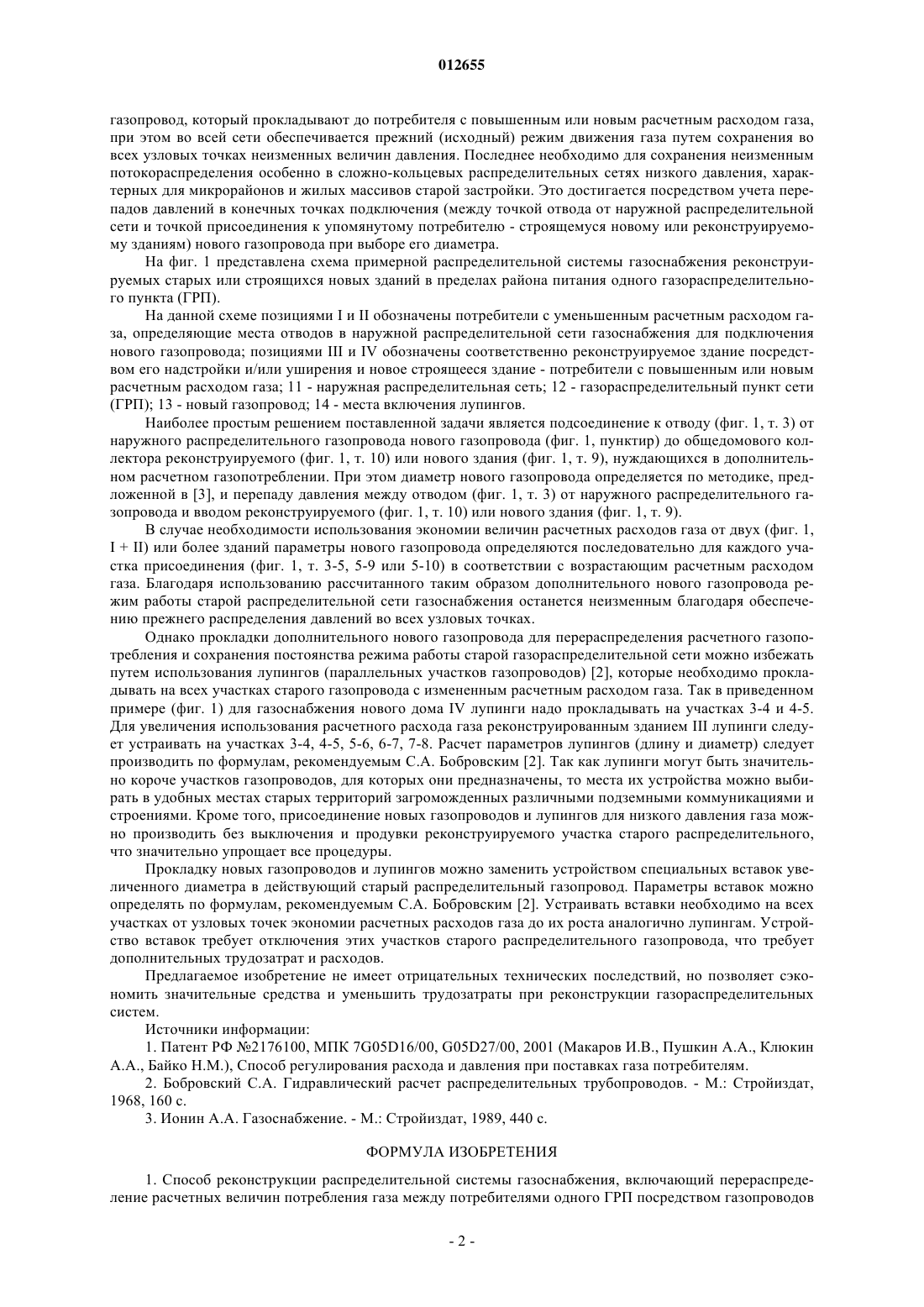

012655 Изобретение относится к области реконструкции распределительной системы газоснабжения реконструируемых старых или новых зданий в пределах района питания одного газораспределительного пункта (ГРП), предусматривающей перераспределение расчетных потребностей в газоснабжении путем перевода модернизируемых старых зданий на централизованное горячее водоснабжение и переоборудование кухонь с газовых на электрические плиты в соответствии с рекомендацией СНБ 1.04.02-02 (Приложение В, п.22), что позволяет перераспределить часть расчетного потребления газа для газоснабжения надстраиваемых и новых зданий с сохранением существующей газораспределительной системы без ее дорогостоящей замены. Известен способ регулирования расхода и давления при поставках газа потребителям [1], который предназначен для снабжения потребителей газом из газопроводной сети. Способ предусматривает стабилизацию расхода и давления газа, которую осуществляют с помощью соответствующих регуляторов,выходы которых через селектор выбора соединяют с датчиками давления и расхода. Технический результат состоит в том, что способ позволяет обеспечить надежную поставку газа всем потребителям согласно заключенным с ними контрактом, независимо от удаленности потребителя. Недостатком данного способа является необходимость установки на всех отводах к потребителям, в том числе жилым домам, специальных устройств (датчиков давления и расхода, а также регуляторов давления и расхода) и соединение их через селектор выбора минимального сигнала из двух. Высокая стоимость такой системы крайне ограничивает ее использование и не допускает применение при реконструкции жилых зданий микрорайона. Однако принципиальным недостатком этого способа является невозможность обеспечения необходимого уровня потребления газа всеми потребителями в случае превышения одним или несколькими из них первоначально обусловленного уровня при предельно договорном уровне потребления газа остальными потребителями, если источник газоснабжения не имеет соответствующего запаса подачи газа в систему газоснабжения. Такого запаса ГРП не имеет при пиковой потребности в газе. Наиболее близким по техническим решениям к заявляемому изобретению является способ реконструкции системы газоснабжения [2], согласно которому перераспределение расчетных величин потребления газа между потребителями одного ГРП производят на основе расчетов газопроводов с параллельными нитками, лупингами, вставками для различных условий их применения. Однако условия и особенности их применения для различных случаев не рассматриваются из-за отсутствия постановки задачи перераспределения расчетных расходов газа и точек их отбора потребителями при сохранении старого гидравлического режима. Задачами предлагаемого способа реконструкции распределительной системы газоснабжения являются обеспечение расчетного потребления газа реконструируемых с увеличением этажности и общей жилой площади и новых зданий и сооружений в зоне питания одного ГРП при сохранении существующего режима работы распределительной системы газоснабжения низкого давления зоны обслуживания данного ГРП; перераспределение расчетных расходов газа между отдельными потребителями. Решение указанных задач обеспечивается достижением технического результата посредством предлагаемого способа реконструкции распределительной системы газоснабжения, включающего перераспределение расчетных величин потребления газа между потребителями одного ГРП посредством газопроводов с параллельными нитками, лупингами и вставками; отличие способа в том, что с целью направления освобождаемого расчетного расхода газа от потребителя с уменьшенным расчетным расходом газа на обеспечение потребления дополнительных газовых приборов, относящихся к потребителям с повышенным или новым расчетным расходом газа, к отводу газа к потребителю с уменьшенным расчетным расходом газа дополнительно подключают новый газопровод, который прокладывают до потребителя с повышенным или новым расчетным расходом газа, причем диаметр нового газопровода определяют,исходя из перепада давления между точкой отвода от наружной распределительной сети и точкой присоединения к потребителю при расчетном расходе газа, равном сэкономленному в точке отвода. При использовании экономии расчетных расходов газа от двух или более отводов к потребителям новый газопровод прокладывают через необходимые точки отводов с диаметрами, определяемыми по перепадам давлений между точками отводов, и расходами, равными суммам экономии расчетных расходов газа во всех последовательных точках отводов, к которым присоединяют новый газопровод. При уменьшении расчетного потребления газа для сохранения постоянства давлений в действующей ветви наружного газопровода с увеличенным расходом газа вместо отдельного нового газопровода на каждом участке старого газопровода, до точки нового отвода или отвода с увеличенным расчетным расходом газа прокладывают лупинг, параметры которого обеспечивают постоянство прежнего гидравлического режима наружной распределительной сети. На каждом участке наружного газопровода с повышенным расчетным расходом газа до точки его отбора устраивают вставки, обеспечивающие постоянство прежнего гидравлического режима наружной распределительной сети. Предлагается способ реконструкции наружной распределительной системы газоснабжения реконструируемых и новых зданий и сооружений, обеспечивающий сохранение режима работы существующей наружной распределительной сети газоснабжения, сущность которого заключается в том, что к отводу газа к потребителю с уменьшенным расчетным расходом газа дополнительно подключают новый-1 012655 газопровод, который прокладывают до потребителя с повышенным или новым расчетным расходом газа,при этом во всей сети обеспечивается прежний (исходный) режим движения газа путем сохранения во всех узловых точках неизменных величин давления. Последнее необходимо для сохранения неизменным потокораспределения особенно в сложно-кольцевых распределительных сетях низкого давления, характерных для микрорайонов и жилых массивов старой застройки. Это достигается посредством учета перепадов давлений в конечных точках подключения (между точкой отвода от наружной распределительной сети и точкой присоединения к упомянутому потребителю - строящемуся новому или реконструируемому зданиям) нового газопровода при выборе его диаметра. На фиг. 1 представлена схема примерной распределительной системы газоснабжения реконструируемых старых или строящихся новых зданий в пределах района питания одного газораспределительного пункта (ГРП). На данной схеме позициями I и II обозначены потребители с уменьшенным расчетным расходом газа, определяющие места отводов в наружной распределительной сети газоснабжения для подключения нового газопровода; позициями III и IV обозначены соответственно реконструируемое здание посредством его надстройки и/или уширения и новое строящееся здание - потребители с повышенным или новым расчетным расходом газа; 11 - наружная распределительная сеть; 12 - газораспределительный пункт сети(ГРП); 13 - новый газопровод; 14 - места включения лупингов. Наиболее простым решением поставленной задачи является подсоединение к отводу (фиг. 1, т. 3) от наружного распределительного газопровода нового газопровода (фиг. 1, пунктир) до общедомового коллектора реконструируемого (фиг. 1, т. 10) или нового здания (фиг. 1, т. 9), нуждающихся в дополнительном расчетном газопотреблении. При этом диаметр нового газопровода определяется по методике, предложенной в [3], и перепаду давления между отводом (фиг. 1, т. 3) от наружного распределительного газопровода и вводом реконструируемого (фиг. 1, т. 10) или нового здания (фиг. 1, т. 9). В случае необходимости использования экономии величин расчетных расходов газа от двух (фиг. 1,I + II) или более зданий параметры нового газопровода определяются последовательно для каждого участка присоединения (фиг. 1, т. 3-5, 5-9 или 5-10) в соответствии с возрастающим расчетным расходом газа. Благодаря использованию рассчитанного таким образом дополнительного нового газопровода режим работы старой распределительной сети газоснабжения останется неизменным благодаря обеспечению прежнего распределения давлений во всех узловых точках. Однако прокладки дополнительного нового газопровода для перераспределения расчетного газопотребления и сохранения постоянства режима работы старой газораспределительной сети можно избежать путем использования лупингов (параллельных участков газопроводов) [2], которые необходимо прокладывать на всех участках старого газопровода с измененным расчетным расходом газа. Так в приведенном примере (фиг. 1) для газоснабжения нового дома IV лупинги надо прокладывать на участках 3-4 и 4-5. Для увеличения использования расчетного расхода газа реконструированным зданием III лупинги следует устраивать на участках 3-4, 4-5, 5-6, 6-7, 7-8. Расчет параметров лупингов (длину и диаметр) следует производить по формулам, рекомендуемым С.А. Бобровским [2]. Так как лупинги могут быть значительно короче участков газопроводов, для которых они предназначены, то места их устройства можно выбирать в удобных местах старых территорий загроможденных различными подземными коммуникациями и строениями. Кроме того, присоединение новых газопроводов и лупингов для низкого давления газа можно производить без выключения и продувки реконструируемого участка старого распределительного,что значительно упрощает все процедуры. Прокладку новых газопроводов и лупингов можно заменить устройством специальных вставок увеличенного диаметра в действующий старый распределительный газопровод. Параметры вставок можно определять по формулам, рекомендуемым С.А. Бобровским [2]. Устраивать вставки необходимо на всех участках от узловых точек экономии расчетных расходов газа до их роста аналогично лупингам. Устройство вставок требует отключения этих участков старого распределительного газопровода, что требует дополнительных трудозатрат и расходов. Предлагаемое изобретение не имеет отрицательных технических последствий, но позволяет сэкономить значительные средства и уменьшить трудозатраты при реконструкции газораспределительных систем. Источники информации: 1. Патент РФ 2176100, МПК 7G05D16/00, G05D27/00, 2001 (Макаров И.В., Пушкин А.А., Клюкин А.А., Байко Н.М.), Способ регулирования расхода и давления при поставках газа потребителям. 2. Бобровский С.А. Гидравлический расчет распределительных трубопроводов. - М.: Стройиздат,1968, 160 с. 3. Ионин А.А. Газоснабжение. - М.: Стройиздат, 1989, 440 с. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ реконструкции распределительной системы газоснабжения, включающий перераспределение расчетных величин потребления газа между потребителями одного ГРП посредством газопроводов-2 012655 с параллельными нитками, лупингами и вставками, отличающийся тем, что с целью направления освобождаемого расчетного расхода газа от потребителя с уменьшенным расчетным расходом газа на обеспечение потребления дополнительных газовых приборов, относящихся к потребителям с повышенным или новым расчетным расходом газа, к отводу газа к потребителю с уменьшенным расчетным расходом газа дополнительно подключают новый газопровод, который прокладывают до потребителя с повышенным или новым расчетным расходом газа, причем диаметр нового газопровода определяют, исходя из перепада давления между точкой отвода от наружной распределительной сети и точкой присоединения к потребителю при расчетном расходе газа, равном сэкономленному в точке отвода. 2. Способ по п.1, отличающийся тем, что новый газопровод прокладывают через необходимые точки отводов с диаметрами, определяемыми по перепадам давлений между точками отводов, и расходами,равными суммам экономии расчетных расходов газа во всех последовательных точках отводов, к которым присоединяют новый газопровод. 3. Способ по п.1, отличающийся тем, что на каждом участке старого газопровода до точки нового отвода или отвода с увеличенным расчетным расходом газа прокладывают лупинг, параметры которого обеспечивают постоянство старого гидравлического режима наружной распределительной сети. 4. Способ по п.1, отличающийся тем, что на каждом участке наружного газопровода с повышенным расчетным расходом газа до точки его отбора устраивают вставки, обеспечивающие постоянство старого гидравлического режима наружной распределительной сети.
