Дисплей для создания трехмерного изображения
Формула / Реферат
1. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат
множество элементов для формирования двумерного изображения, каждый из которых сформирован из множества упорядоченно расположенных пикселов и способен формировать двумерное изображение, а средства формирования трехмерного изображения включают
светорассеивающий элемент, расположенный напротив каждого из элементов для формирования двумерного изображения и позволяющий свету, вышедшему из соответствующих элементов для формирования двумерного изображения и упавшему на светорассеивающий элемент, выйти в пространство в виде рассеянного света, благодаря тому, что светорассеивающий элемент позволяет упавшему на него свету выйти под углом, большим чем угол падения, и
средства управления дисплеем для управления элементами для формирования двумерного изображения так, что свет, вышедший из светорассеивающего элемента, формирует множество изображений точечных источников света, образующих трехмерное изображение в пространстве.
2. Дисплей по п.1, отличающийся тем, что средства управления дисплеем выполнены с возможностью управления элементами для формирования двумерного изображения путем подачи в соответствующие элементы для формирования двумерного изображения данных о двумерных изображениях, двумерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который вышел из светорассеивающих элементов.
3. Дисплей по п.1, отличающийся тем, что светорассеивающий элемент имеет собирающую часть, способную собирать падающий свет в одну точку, и плоскую выходную поверхность, на которой находится эта точка.
4. Дисплей по п.3, отличающийся тем, что входная поверхность собирающей части светорассеивающего элемента включает асферическую поверхность, выпуклую с входной стороны этого элемента.
5. Дисплей по п.3, отличающийся тем, что входная поверхность собирающей части светорассеивающего элемента включает сферическую поверхность с центром кривизны, расположенным в точке собирания света собирающей частью.
6. Дисплей по п.3, отличающийся тем, что собирающая часть светорассеивающего элемента включает линзу Френеля.
7. Дисплей по п.3, отличающийся тем, что собирающая часть светорассеивающего элемента собирает свет с помощью интерференционной картины, сформированной на ее входной поверхности.
8. Дисплей по п.1, отличающийся тем, что светорассеивающий элемент выполнен в виде пластины или пленки, на которой сформирована заранее заданная интерференционная картина, и способен собирать падающий свет в одну точку или отклонять падающий свет так, как будто он рассеивается из одной точки.
9. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат
множество элементов для формирования двумерного изображения, каждый из которых сформирован из множества упорядоченно расположенных пикселов и способен формировать двумерное изображение, а средства формирования трехмерного изображения включают
микроотверстие напротив каждого из множества элементов для формирования двумерного изображения, позволяющее свету, попавшему в него из соответствующего элемента для формирования двумерного изображения, пройти через него без изменения, и
средства управления дисплеем для управления элементами для формирования двумерного изображения так, что свет, вышедший из микроотверстий, формирует множество изображений точечных источников света, образующих трехмерное изображение в пространстве.
10. Дисплей по п.9, отличающийся тем, что средства управления дисплеем выполнены с возможностью управления элементами для формирования двумерного изображения путем подачи в соответствующие элементы для формирования двумерного изображения данных о двумерных изображениях, двумерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который вышел из микроотверстий.
11. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат
панель для формирования двумерного изображения, сформированную из множества упорядоченно расположенных пикселов и способную формировать двумерное изображение путем управления каждым из пикселов, а средства формирования трехмерного изображения включают
матрицу ячеек для пропускания/непропускания света, сформированную из упорядоченно расположенных ячеек для пропускания/непропускания света, которая установлена напротив панели и позволяет свету, который попал на эту матрицу ячеек, выйдя из пикселов панели, пройти через нее без изменения, или препятствует его прохождению,
средства управления ячейками для сканирования матрицы ячеек так, чтобы ее ячейки последовательно переходили в состояние пропускания света, и
средства управления дисплеем для управления указанной панелью так, чтобы зона формирования изображения на этой панели последовательно сдвигалась синхронно со сканированием матрицы ячеек средствами управления ячейками, а свет, который вышел из пикселов, лежащих в этой зоне формирования изображения, и прошел через ячейки, находящиеся в состоянии пропускания света, формировал множество изображений точечных источников света, образующих трехмерное изображение в пространстве.
12. Дисплей по п.11, отличающийся тем, что средства управления дисплеем выполнены с возможностью управления панелью путем подачи в соответствующие пикселы в зоне формирования изображения на этой панели данных о двумерных изображениях, двумерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который прошел через ячейки, находящиеся в состоянии пропускания света.
13. Дисплей по п.11, отличающийся тем, что он содержит множество упорядоченно расположенных базовых модулей, включающих панель для формирования двумерного изображения и матрицу ячеек для пропускания/непропускания света, причем матрица ячеек каждого из базовых модулей снабжена средствами управления ячейками и эти средства управления так управляют сканированием матрицы ячеек, что ячейки в различных матрицах, находящиеся в соответствующих друг другу положениях, входят в открытое состояние синхронно друг с другом, при этом средства управления дисплеем так управляют работой панели, что зоны формирования изображения на панелях множества базовых модулей сдвигаются синхронно со сканированием матрицы ячеек, осуществляемым средствами управлеэшя ячейками, так что свет, который вышел из пикселов, лежащих в зонах формирования изображения, и прошел через находящиеся в состоянии пропускания света ячейки матриц, соответствующие друг другу, формирует множество изображений точечных источников света, образующих трехмерное изображение в пространстве.
14. Дисплей по п.13, отличающийся тем, что средства управления дисплеем выполнены с возможностью управления панелью путем подачи в соответствующие пикселы в зонах формирования изображения на панелях в множестве базовых модулей данных о двумерных изображениях, двумерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который прошел через ячейки, находящиеся в состоянии пропускания света.
15. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат средства управления формированием изображения для управления операцией формирования изображения так, что сформированное двумерное изображение изменяется во времени, а средства формирования трехмерного изображения включают отклоняющие средства для изменения направления проецирования двумерного изображения путем отклонения света, который вышел из средств формирования двумерного изображения, так, что направление проецирования двумерного изображения, сформированного средствами формирования двумерного изображения, изменяется в соответствии с изменениями двумерного изображения во времени.
16. Дисплей по п.15, отличающийся тем, что отклоняющие средства включают жидкокристаллический элемент с изменяемым направлением пропускания света, в котором молекулы жидкого кристалла выстраиваются в направлении электрического поля, что обеспечивает пропускание света только в направлении электрического поля.
17. Дисплей по п.15, отличающийся тем, что средства формирования трехмерного изображения дополнительно содержат рассеивающие средства для рассеивания направления проецирования двумерного изображения в направлении, отличном от направления его отклонения отклоняющими средствами.
18. Дисплей по п.15, отличающийся тем, что средства управления формированием изображения выполнены с возможностью управления формированием изображения так, чтобы увеличение двумерного изображения в направлении его отклонения зависело от направления проецирования двумерного изображения, отклоняемого отклоняющими средствами.
19. Дисплей по п.15, отличающийся тем, что средства формирования двумерного изображения дополнительно включают приемные средства для приема кодированных данных о двумерных изображениях и средства декодирования для декодирования данных о двумерных изображениях, принятых приемными средствами.
20. Дисплей по п.19, отличающийся тем, что отклоняющие средства периодически выполняют операцию отклонения направления проецирования двумерного изображения, а кодированные данные о двумерных изображениях, принимаемые приемными средствами, включают
первые сжатые кодированные данные, подаваемые синхронно с периодом операции отклонения в отклоняющих средствах и сформированные независимо путем сжатия и кодирования данных о двумерных неподвижных изображениях, и
вторые сжатые кодированные данные, подаваемые в моменты времени, соседние по отношению к первым сжатым кодированным данным, и образованные разностными данными, представляющими отличие от первых сжатых кодированных данных.
21. Дисплей по п.15, отличающийся тем, что средства управления формированием изображения способны формировать двумерное изображение в полутонах путем, по меньшей мере, или управления пикселами на основе временного разделения, или управления пикселами на пространственной основе.
22. Дисплей по п.15, отличающийся тем, что отклоняющие средства отклоняют направление проецирования проходящего через них света.
23. Дисплей по п.15, отличающийся тем, что отклоняющие средства отклоняют направление проецирования падающего на них света при его отражении от них.
24. Дисплей по п.15, отличающийся тем, что отклоняющие средства сформированы из упорядоченно расположенного множества призм или зеркал, установленных с возможностью поворота.
25. Дисплей по п.15, отличающийся тем, что отклоняющие средства сформированы с использованием голограммы, которая отклоняет падающий свет в направлении, зависящем от места падения.
26. Дисплей по п.25, отличающийся тем, что отклоняющие средства последовательно отклоняют падающий свет путем сдвига голограммы в направлениях, отличающихся от направления падения света.
27. Дисплей по п.25, отличающийся тем, что отклоняющие средства включают множество наборов регулярно расположенных голограмм.
28. Дисплей по п.25, отличающийся тем, что голограмма сформирована на пластине.
29. Дисплей по п.28, отличающийся тем, что отклоняющие средства последовательно отклоняют падающий свет посредством возвратно-поступательного движения пластины в направлении, отличном от направления падения света.
30. Дисплей по п.25, отличающийся тем, что голограмма сформирована на пленке.
31. Дисплей по п.30, отличающийся тем, что отклоняющие средства последовательно отклоняют падающий свет посредством сдвига пленки в одном направлении, отличном от направления падения света.
32. Дисплей по п.25, отличающийся тем, что голограмма сформирована на заранее заданной изогнутой поверхности.
33. Дисплей по п.32, отличающийся тем, что изогнутая поверхность является цилиндрической поверхностью.
34. Дисплей по п.15, отличающийся тем, что отклоняющие средства сформированы с использованием пропускающего свет элемента, толщина которого локально изменяется в соответствии с поданным на этот элемент напряжением для создания неровностей на поверхности этого элемента.
35. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат средства управления формированием изображения для управления формированием изображения так, что сформированное двумерное изображение изменяется во времени, а средства формирования трехмерного изображения включают отклоняющие средства для отклонения направления проецирования двумерного изображения путем отклонения света до формирования с его помощью изображения в средствах формирования двумерного изображения, так что направление проецирования двумерного изображения, сформированного средствами формирования двумерного изображения, изменяется в соответствии с изменениями двумерного изображения во времени.
36. Дисплей по п.35, отличающийся тем, что отклоняющие средства включают поворачивающееся отражающее или преломляющее тело.
37. Дисплей по п.35, отличающийся тем, что отклоняющие средства включают источник света, совершающий возвратно-поступательные перемещения, и оптическую систему для направления света, испускаемого источником света, на средства формирования двумерного изображения.
38. Дисплей по п.35, отличающийся тем, что отклоняющие средства включают источник света, который может изменять направление испускания света в соответствии с изменениями двумерного изображения, формируемого средствами формирования двумерного изображения, во времени.
39. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат множество элементов для формирования двумерного изображения, каждый из которых сформирован из множества упорядоченно расположенных пикселов и способен формировать двумерное изображение, а средства формирования трехмерного изображения содержат
множество точечных источников света, которые установлены напротив соответствующих элементов для формирования двумерного изображения и испускают направленный свет так, что соответствующие элементы для формирования двумерного изображения освещаются светом, рассеивающимся из одной точки, и
средства управления дисплеем для управления элементами для формирования двумерного изображения и точечными источниками света так, что трехмерное изображение формируется светом, который испущен точечными источниками света и прошел через элементы для формирования двумерного изображения.
40. Дисплей по п.39, отличающийся тем, что средства управления дисплеем управляют элементами для формирования двумерного изображения путем подачи в соответствующие элементы для формирования двумерного изображения данных о двумерных изображениях, двумерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения.
41. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двумерное изображение посредством управления каждым из пикселов, и
средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двумерного изображения, сформированного средствами, формирования двумерного изображения,
в котором средства формирования двумерного изображения содержат панель для формирования двумерного изображения, сформированную из множества упорядоченно расположенных пикселов и способную формировать двумерное изображение путем управления каждым из пикселов, а средства формирования трехмерного изображения включают
множество точечных источников света, которые установлены напротив панели и испускают направленный свет так, что соответствующие заранее заданные зоны панели освещаются светом, рассеивающимся из одной точки, и
средства управления дисплеем для управления панелью и точечными источниками света так, что зона формирования изображения на панели последовательно сдвигается, причем зона формирования изображения освещается светом, испущенным соответствующим точечным источником света, для формирования трехмерного изображения с помощью света, прошедшего через зону формирования изображения.
42. Дисплей по п.41, отличающийся тем, что средства управления дисплеем управляют панелью путем подачи в соответствующие пикселы в зоне формирования изображения на этой панели данных о двумерных изображениях, двумерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения.
43. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения для формирования множества двумерных изображений, двумерно представляющих трехмерное изображение, которое должно быть показано для различных точек наблюдения, причем указанное формирование осуществляется с помощью сканирующего света, подвергнутого временной модуляции на основе информации об этом множестве двумерных изображений, и
средства формирования трехмерного изображения путем проецирования множества двумерных изображений, сформированных средствами формирования двумерного изображения, в направлениях, отличающихся друг от друга и соответствующих направлениям наблюдения из указанных точек наблюдения для соответствующих двумерных изображений.
44. Дисплей по п.43, отличающийся тем, что средства формирования трехмерного изображения проецируют множество двумерных изображений в направлениях, отличающихся друг от друга, путем отражения сканирующего света, формируемого средствами формирования двумерного изображения, в различных направлениях в соответствии с местом падения света.
45. Дисплей по п.44, отличающийся тем, что средства формирования трехмерного изображения содержат область, в которой записана информация позиционирования, используемая для управления положением места падения сканирующего света, формируемого средствами формирования двумерного изображения.
46. Дисплей по п.44, отличающийся тем, что средства формирования трехмерного изображения содержат область, в которой записана информация синхронизации для осуществления синхронизированного управления дисплеем в целом.
47. Дисплей для создания трехмерного изображения, содержащий
средства формирования двумерного изображения для формирования множества двумерных изображений, двумерно представляющих трехмерное изображение, которое должно быть показано для различных точек наблюдения, причем указанное формирование осуществляется путем испускания света, несущего информацию об этом множестве двумерных изображений, и
средства формирования трехмерного изображения путем проецирования света, испущенного средствами формирования двумерного изображения, в направлениях, которые отличаются друг от друга в соответствии с местом падения света и соответствуют направлениям наблюдения из указанных точек наблюдения для соответствующих двумерных изображений, для проецирования множества двумерных изображений в направлениях, отличающихся друг от друга, причем средства формирования трехмерного изображения содержат область, в которой записана информация позиционирования, используемая для управления положением места падения света, испущенного средствами формирования двумерного изображения.
48. Дисплей по п.47, отличающийся тем, что средства формирования трехмерного изображения дополнительно содержат область, в которой записана информация синхронизации для осуществления синхронизированного управления дисплеем в целом.
Текст

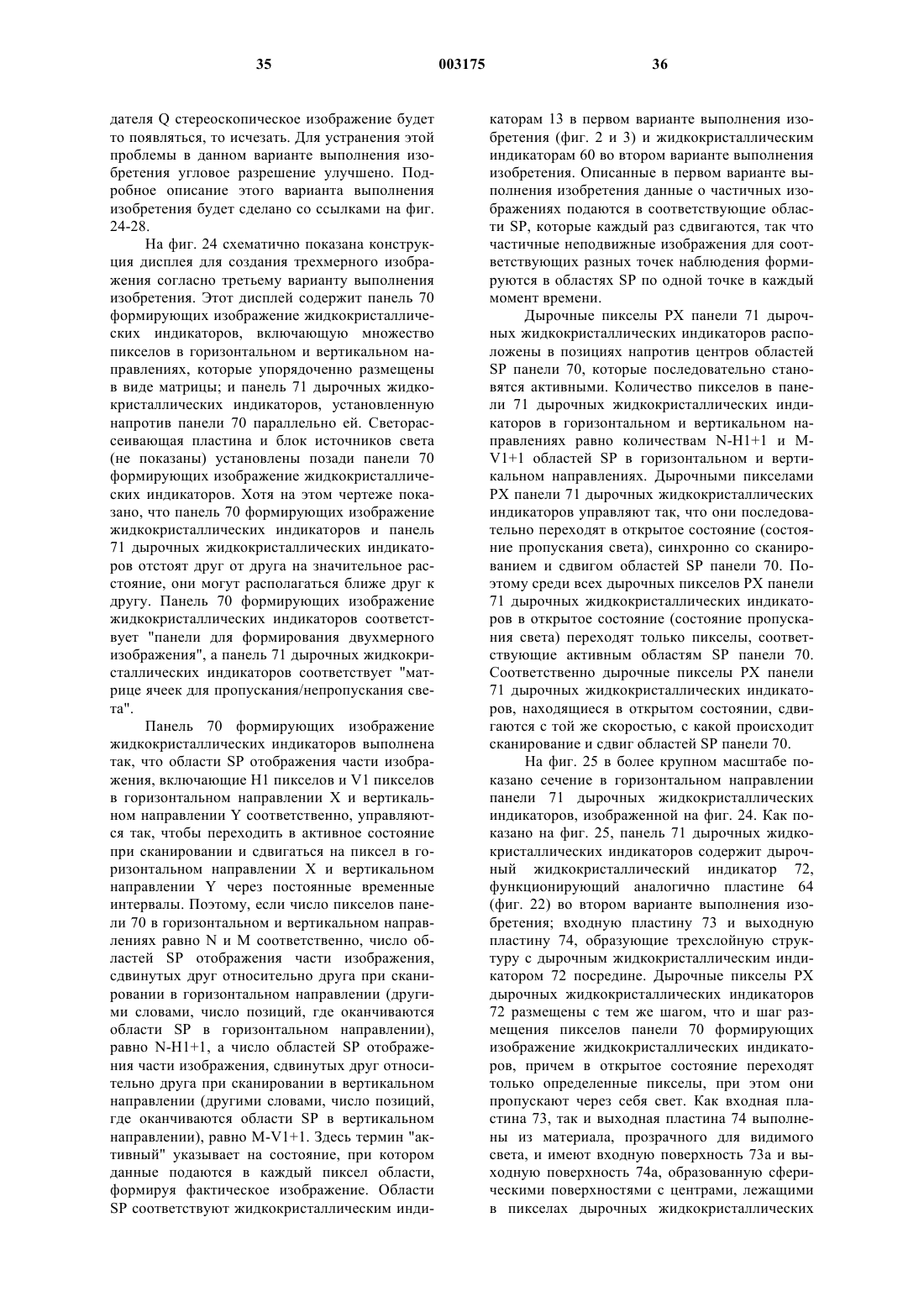

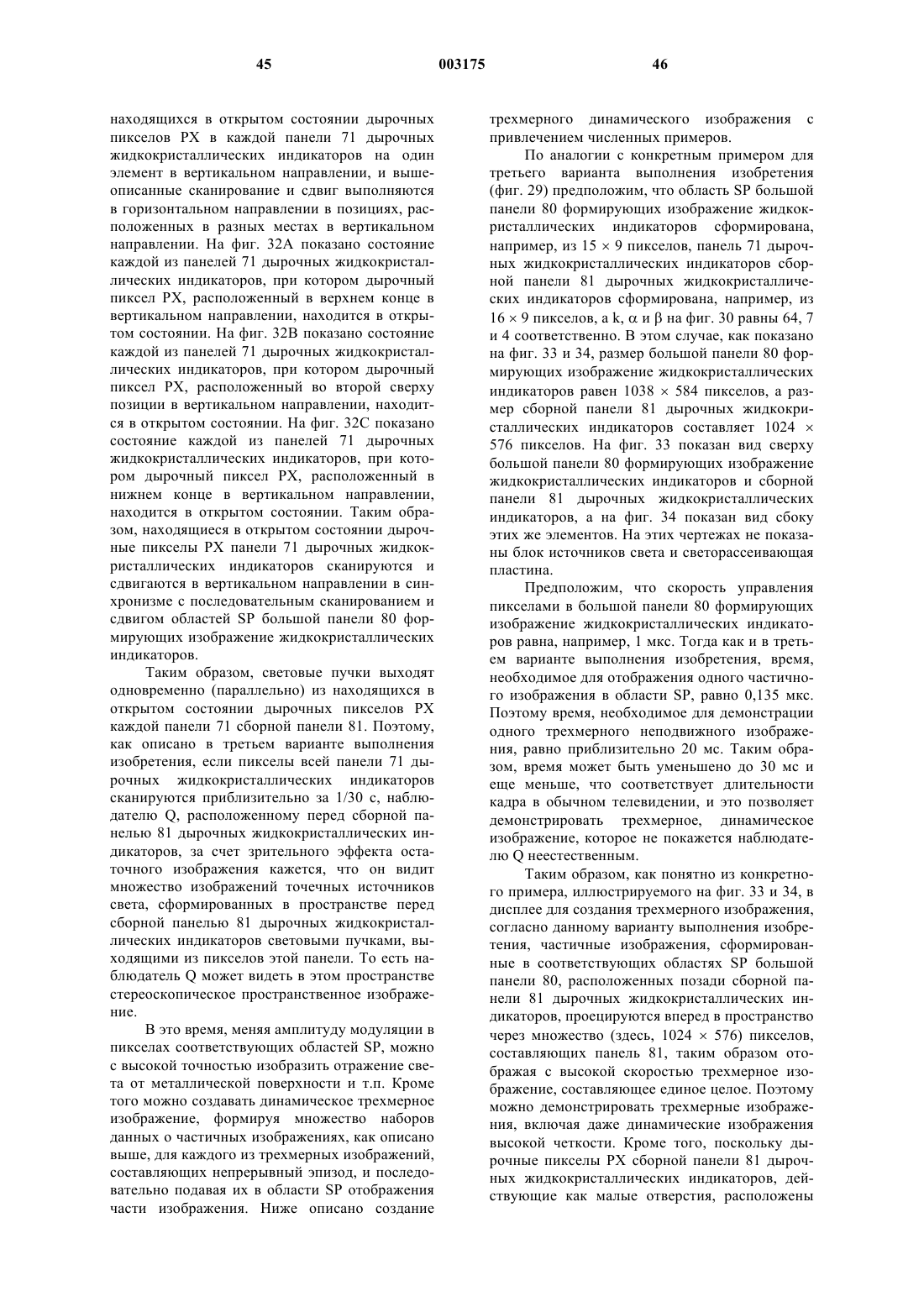

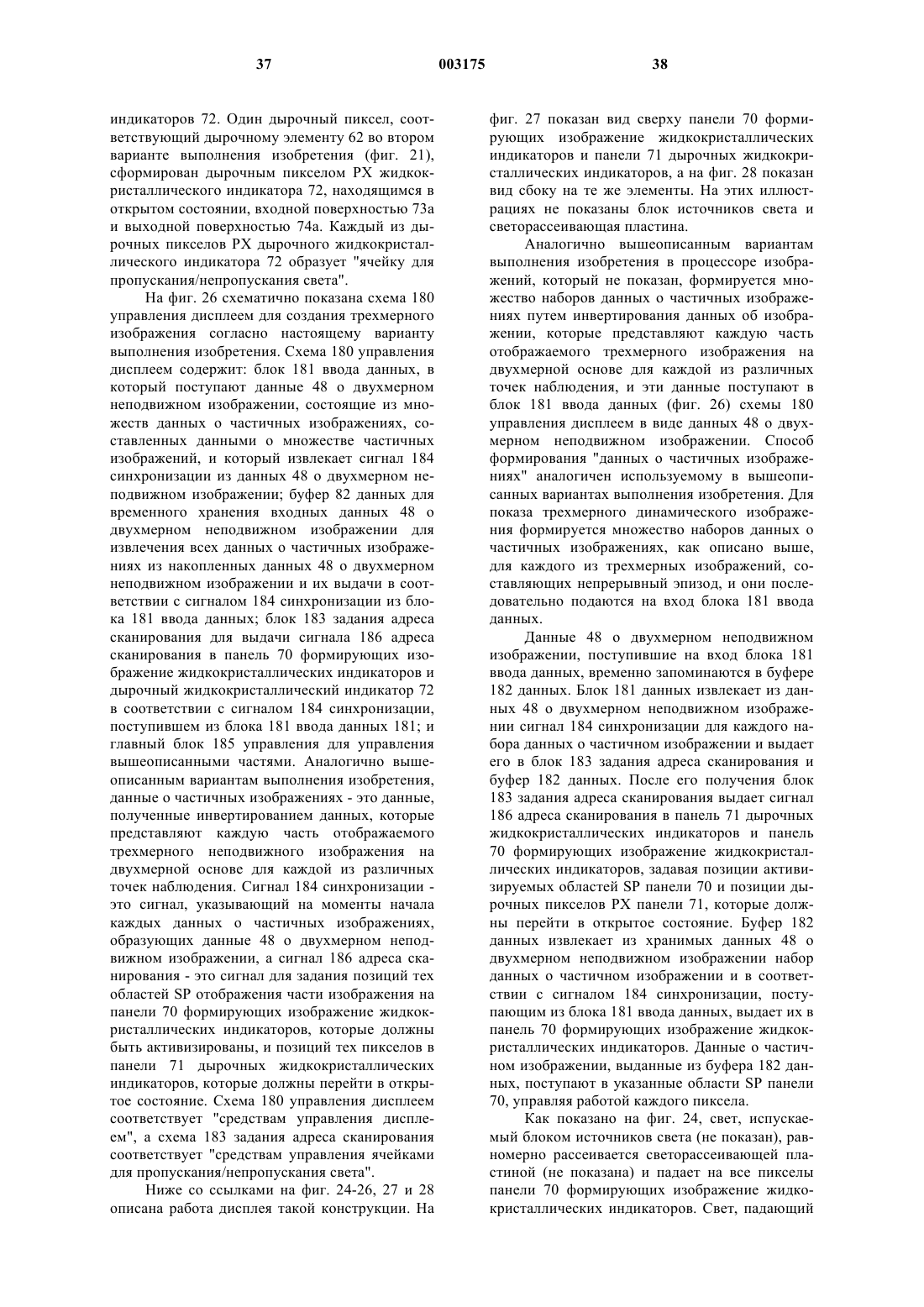

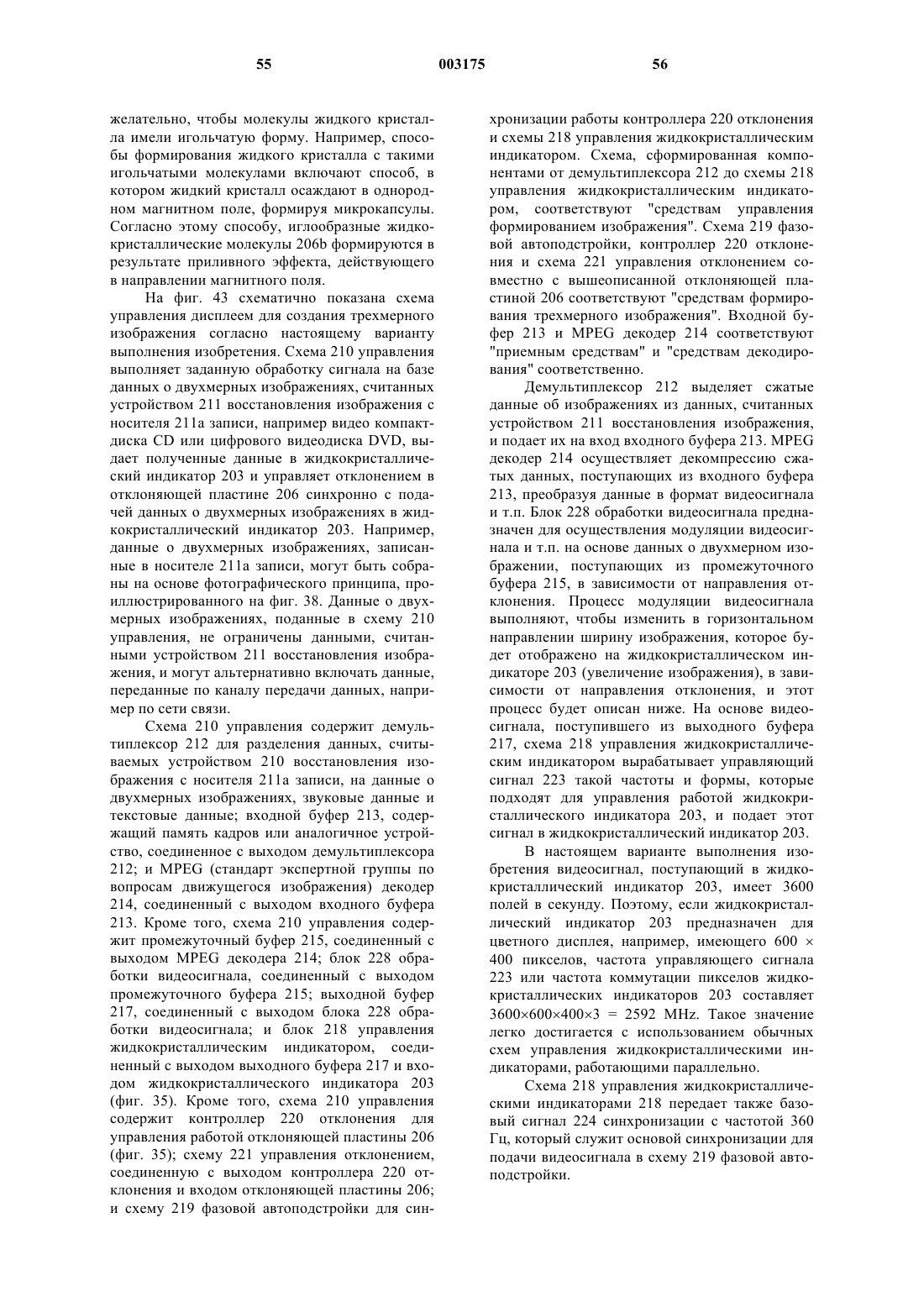

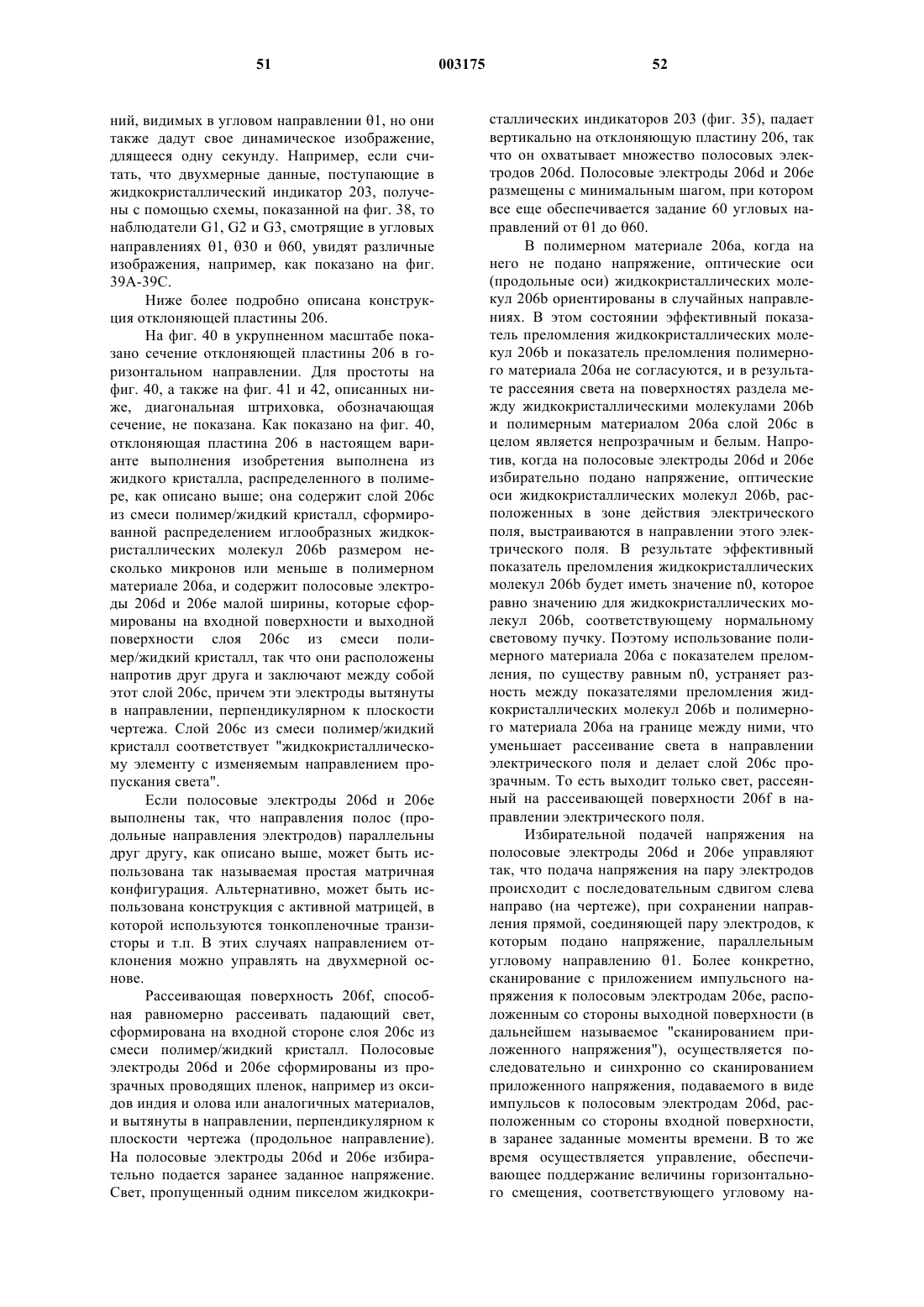

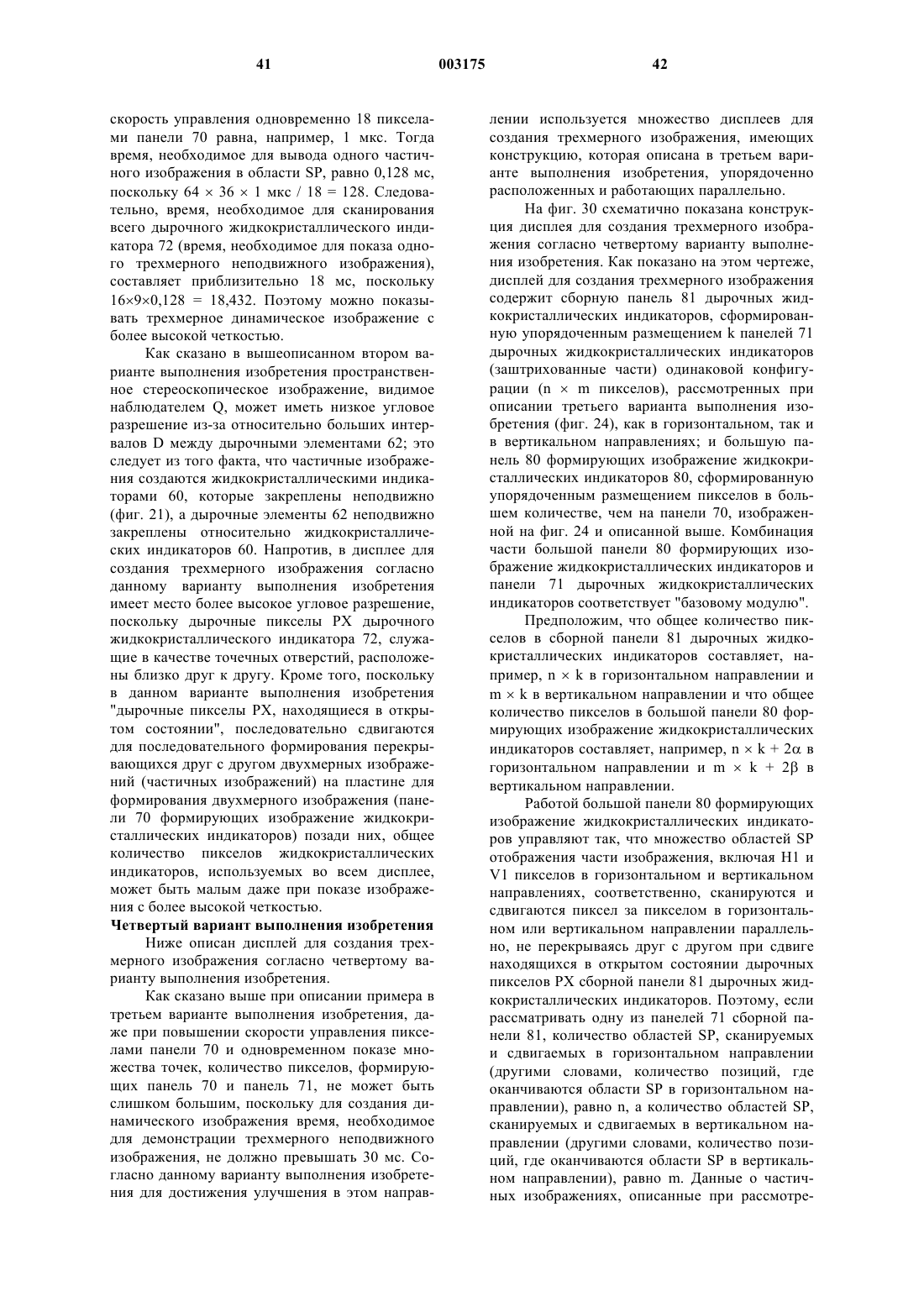

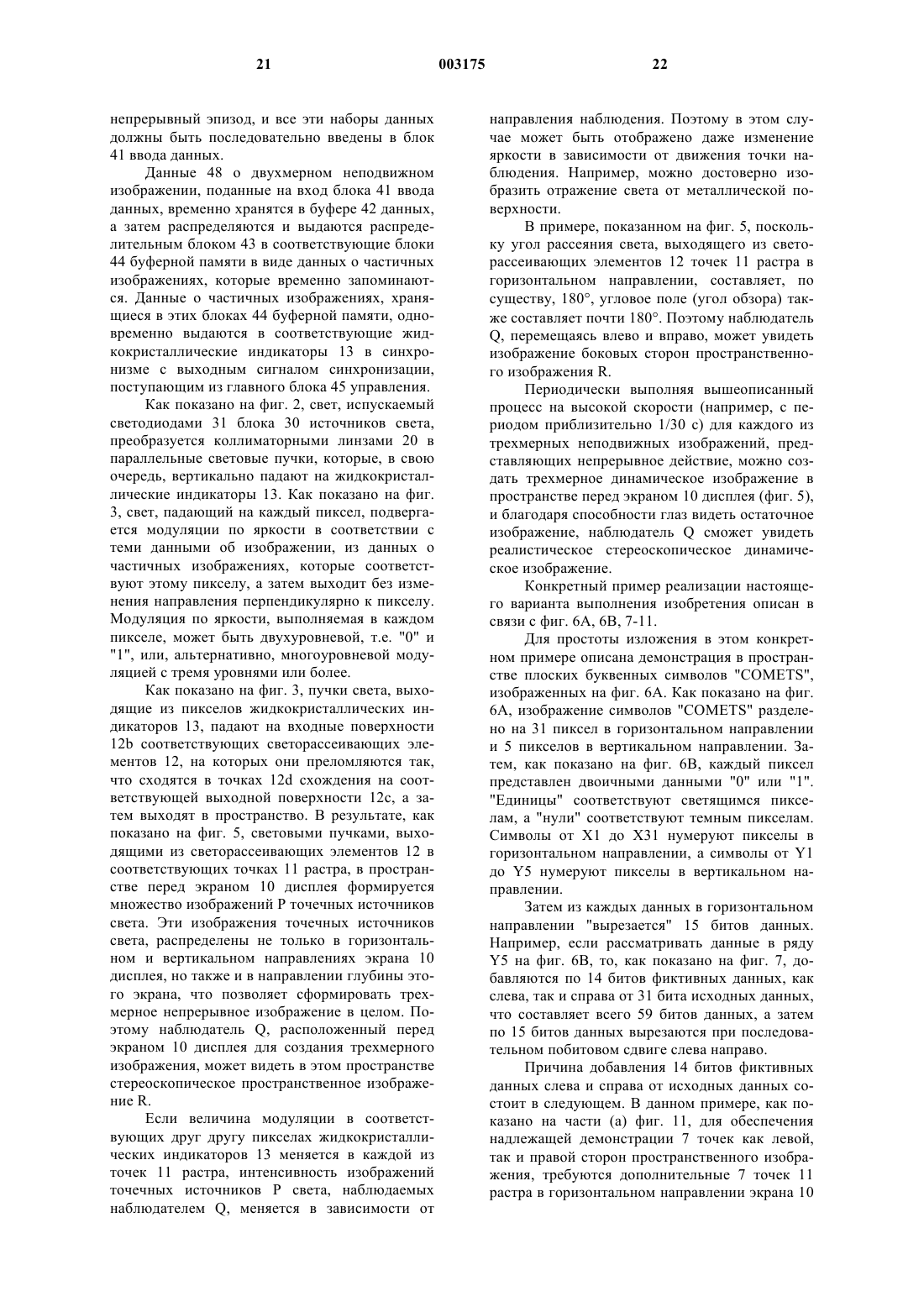

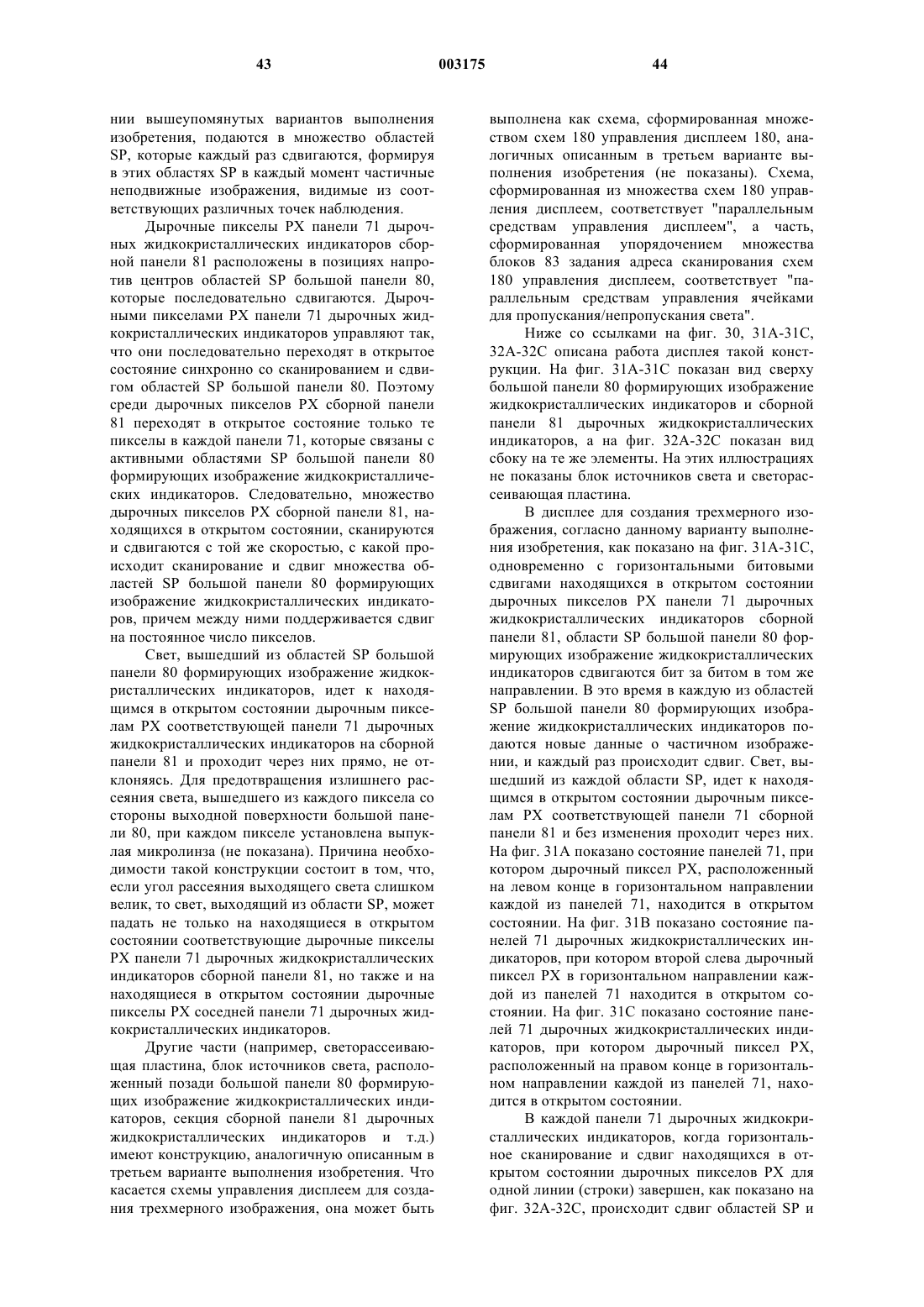

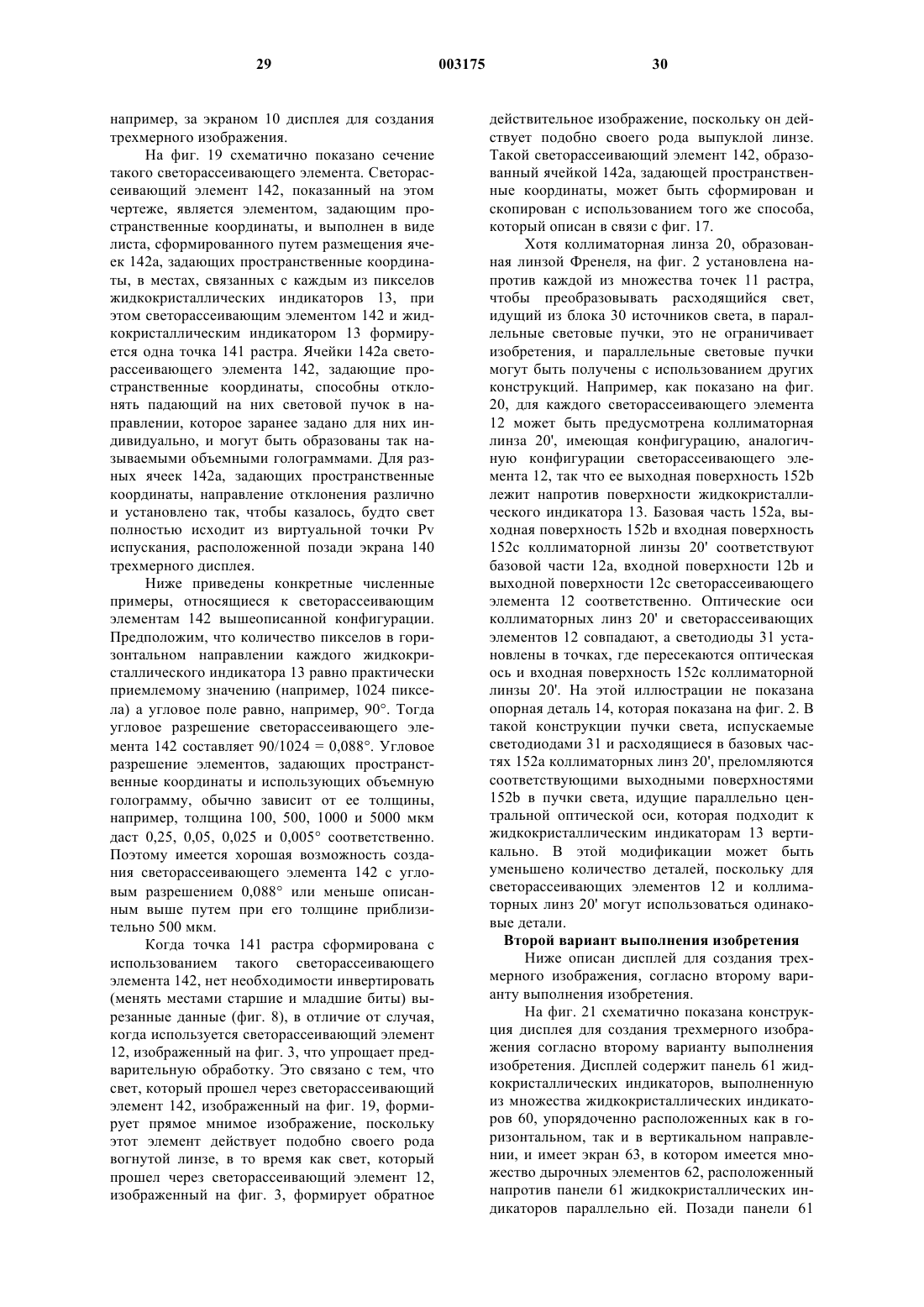

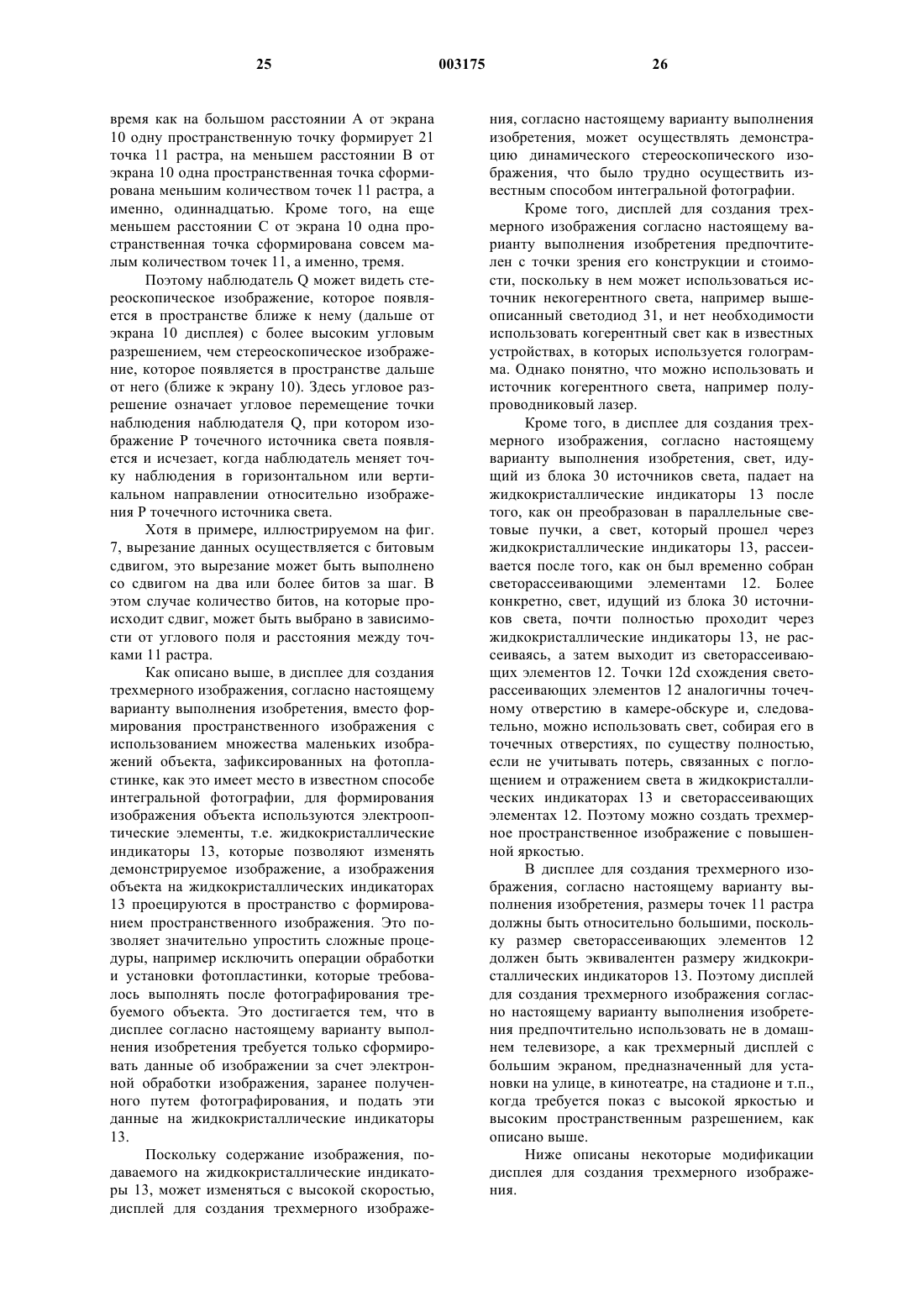

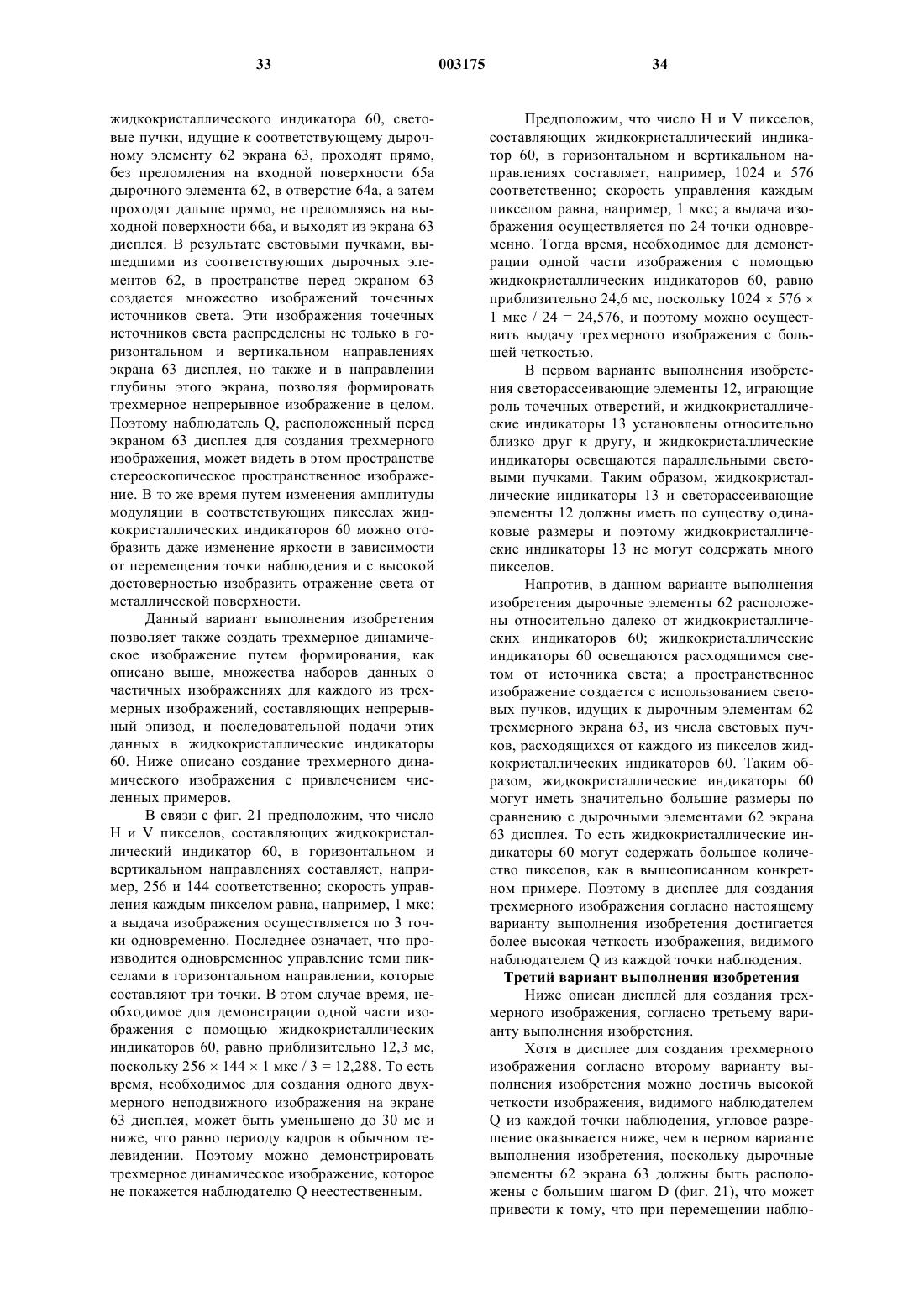

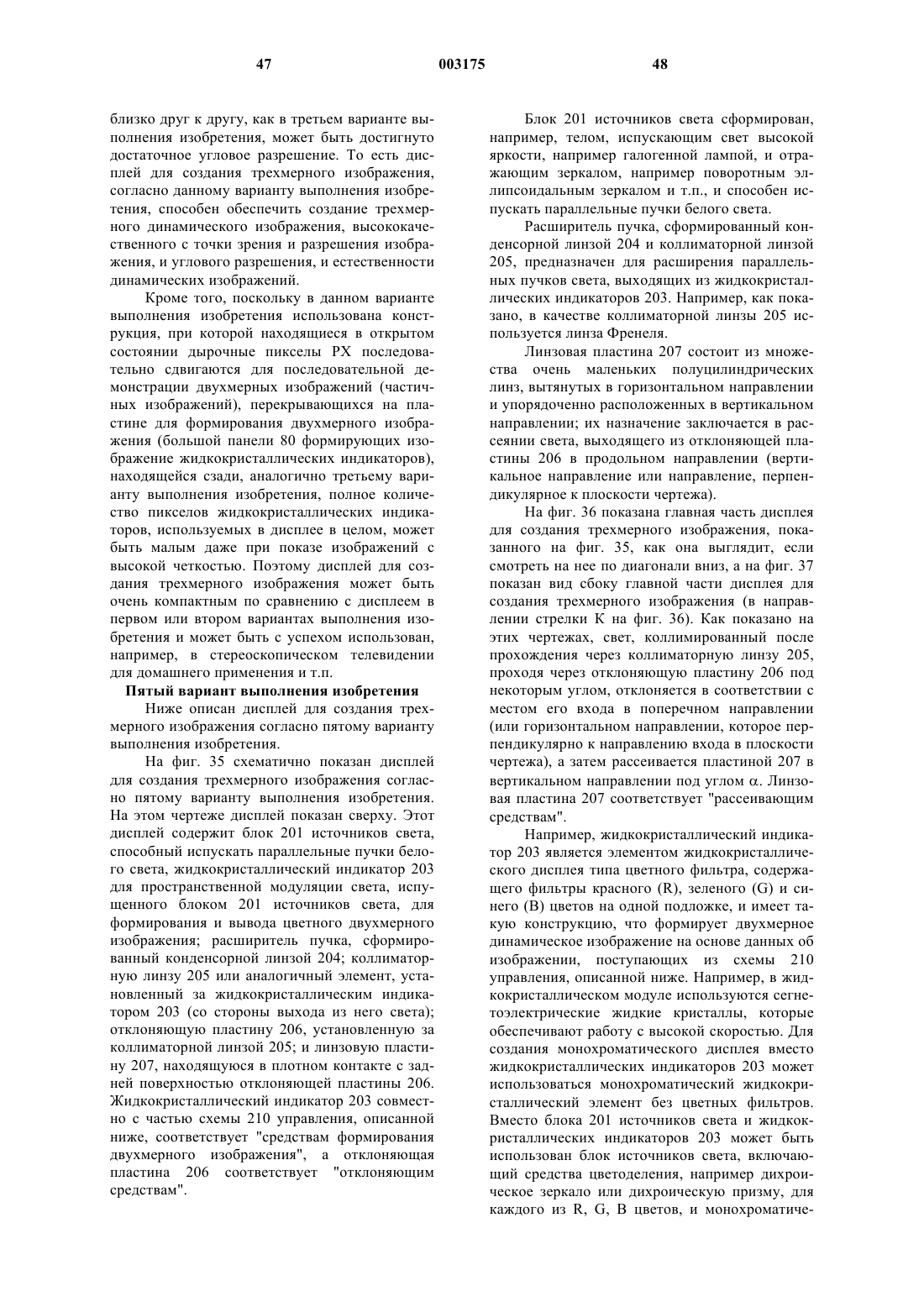

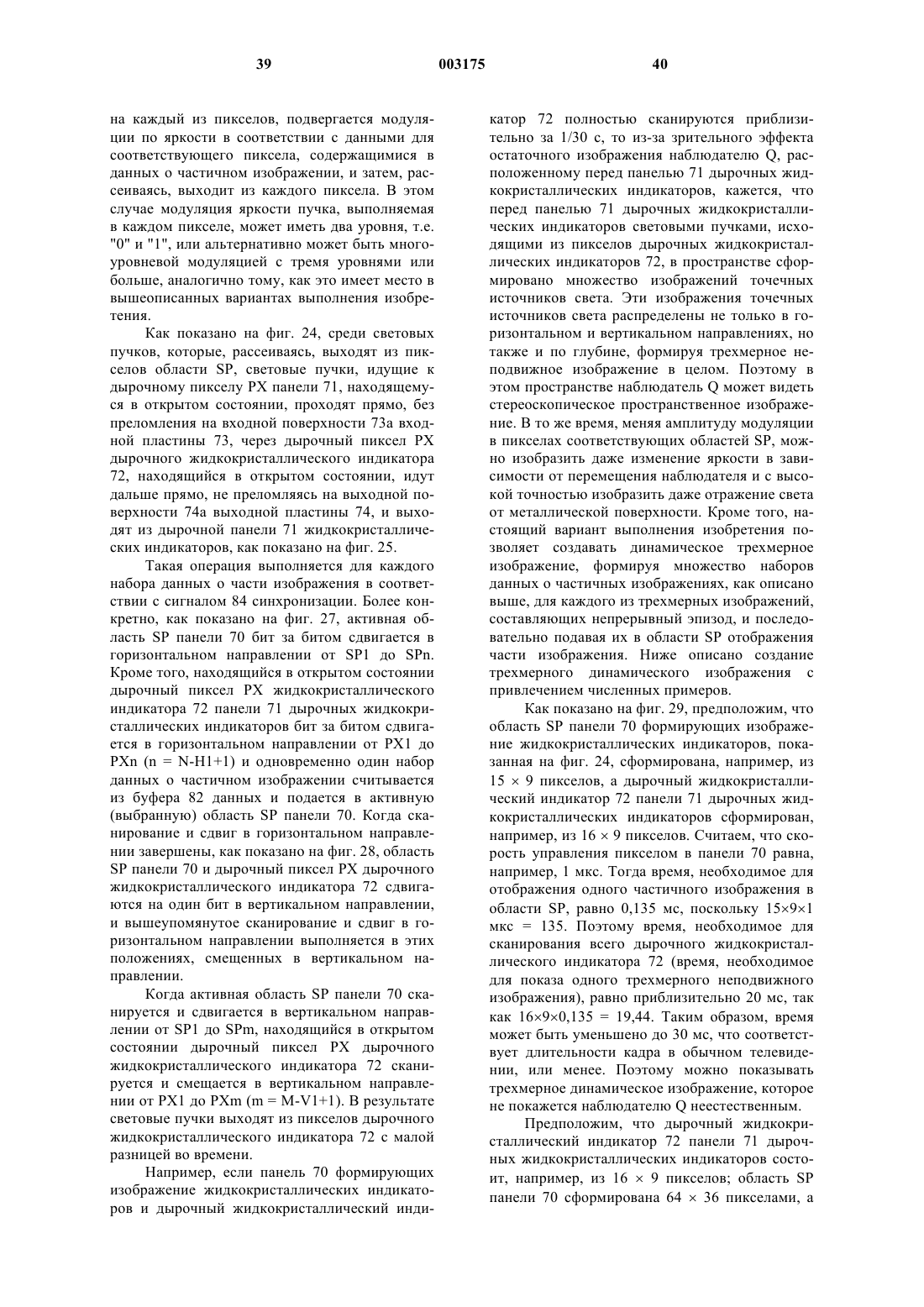

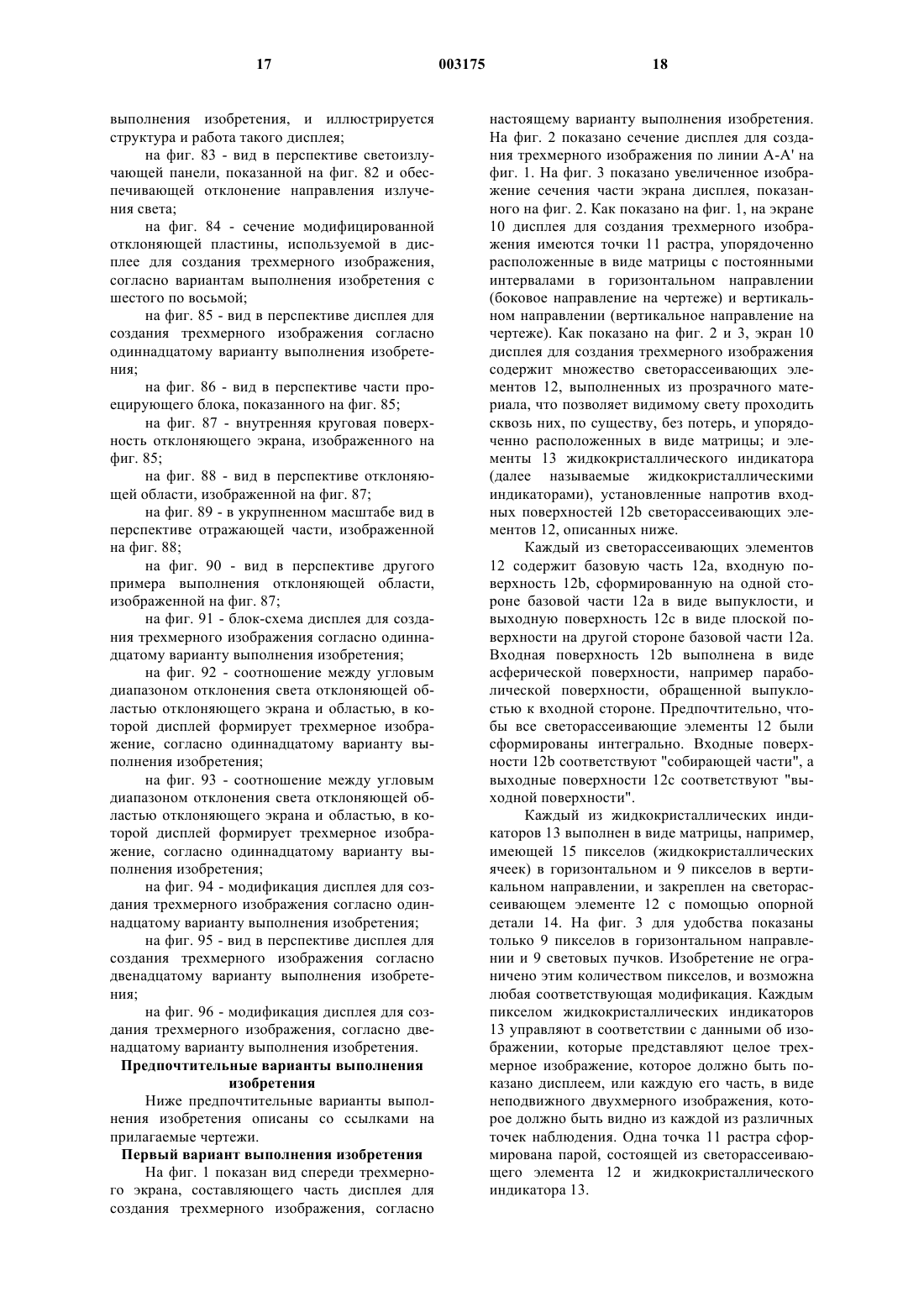

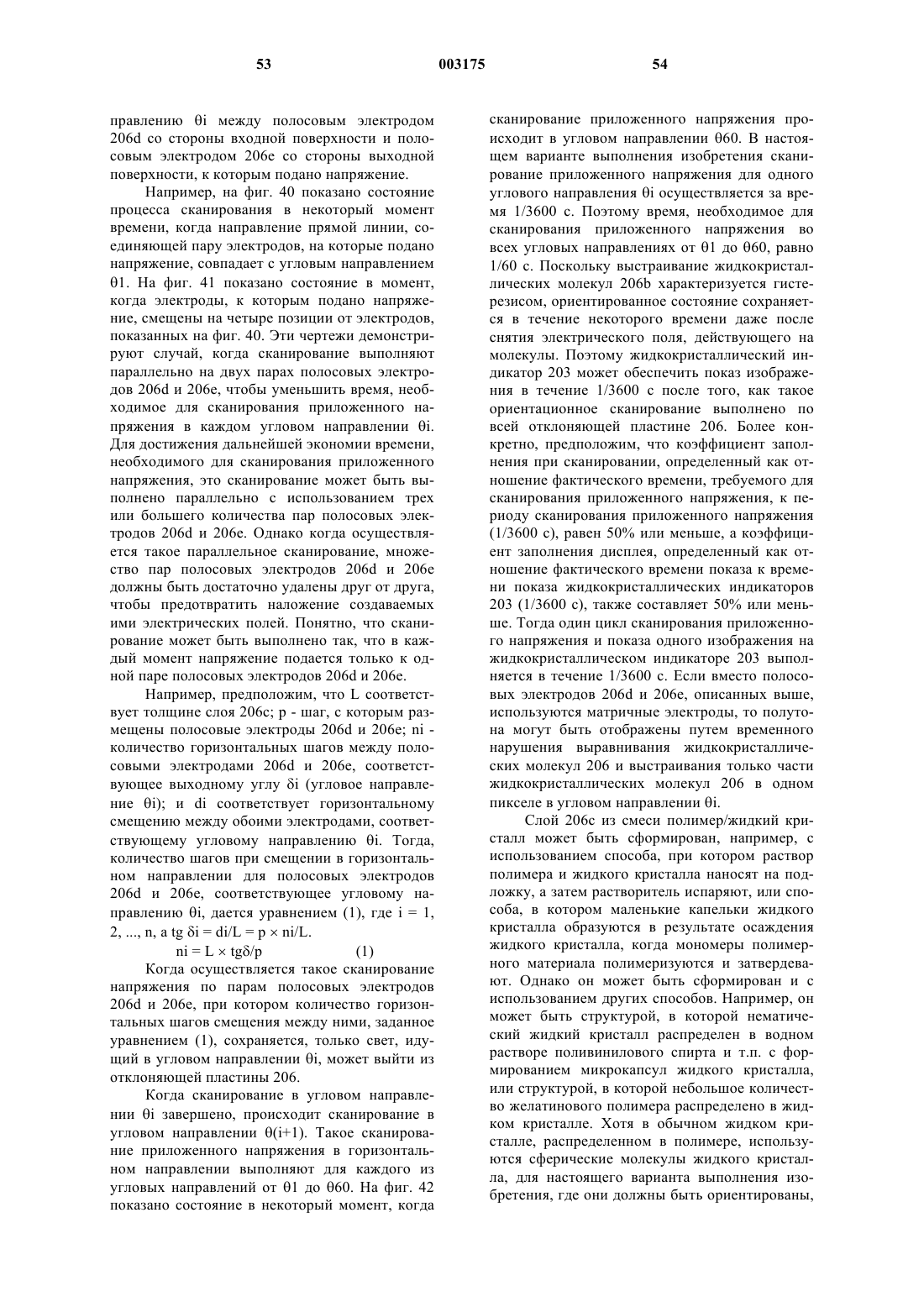

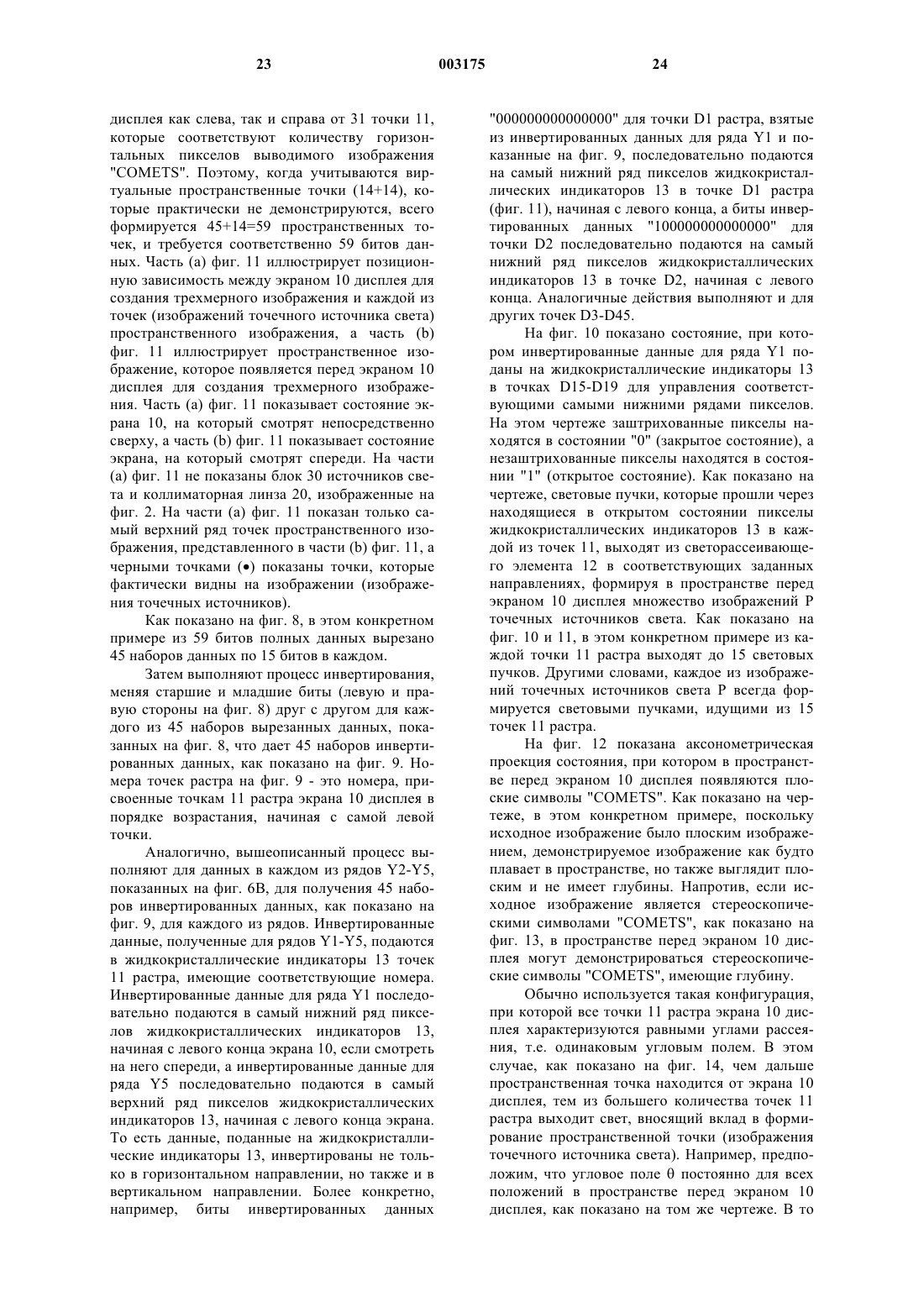

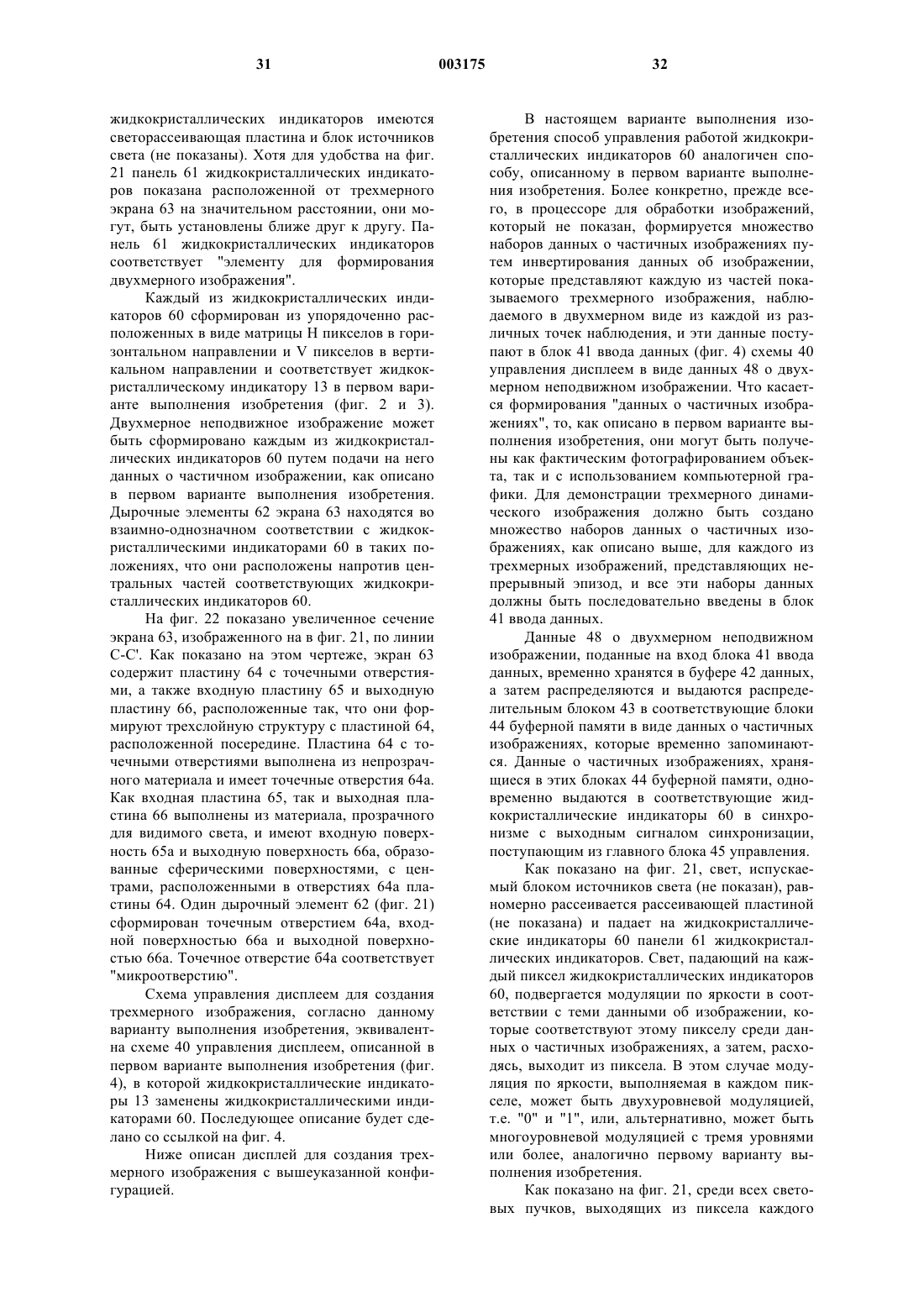

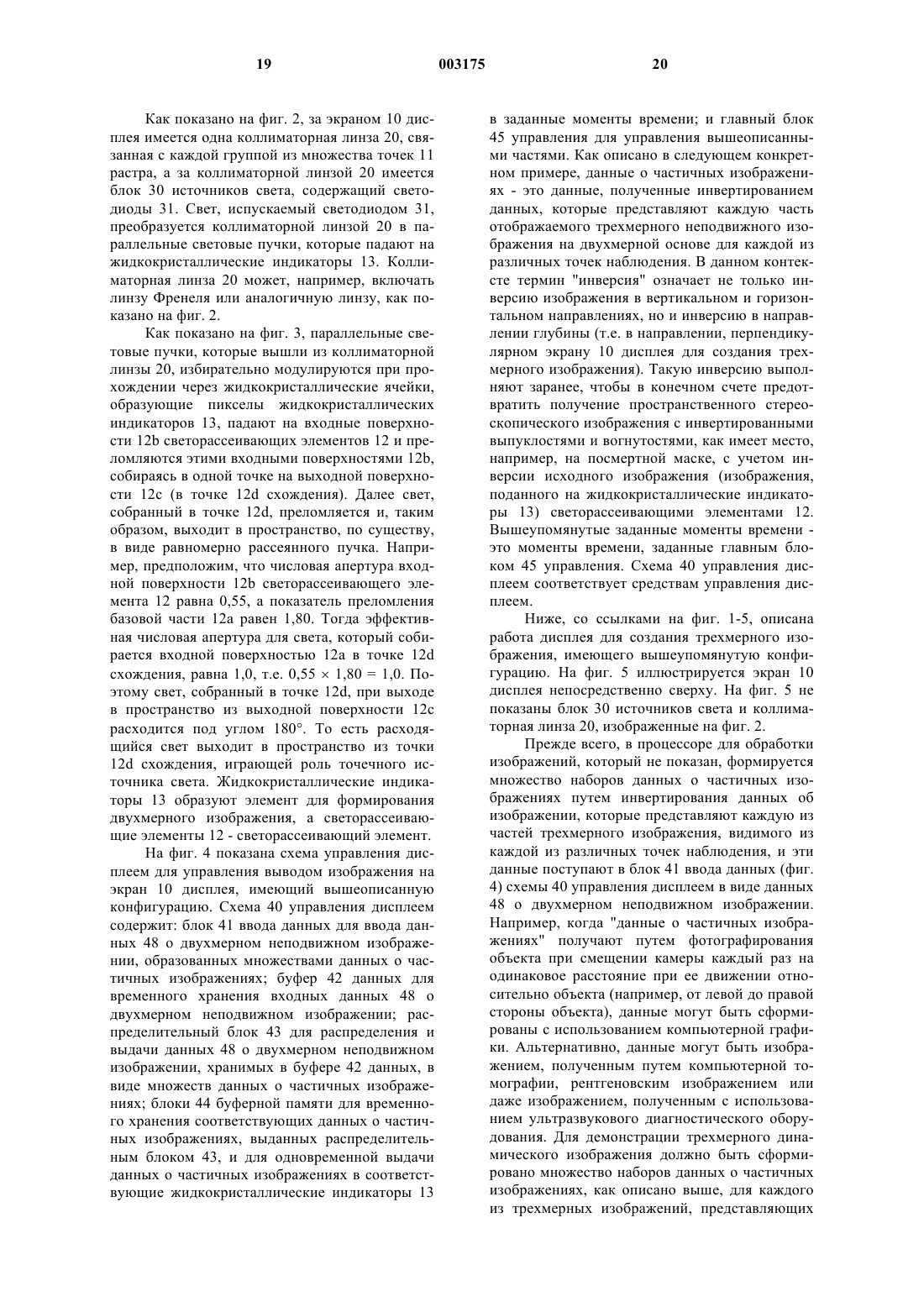

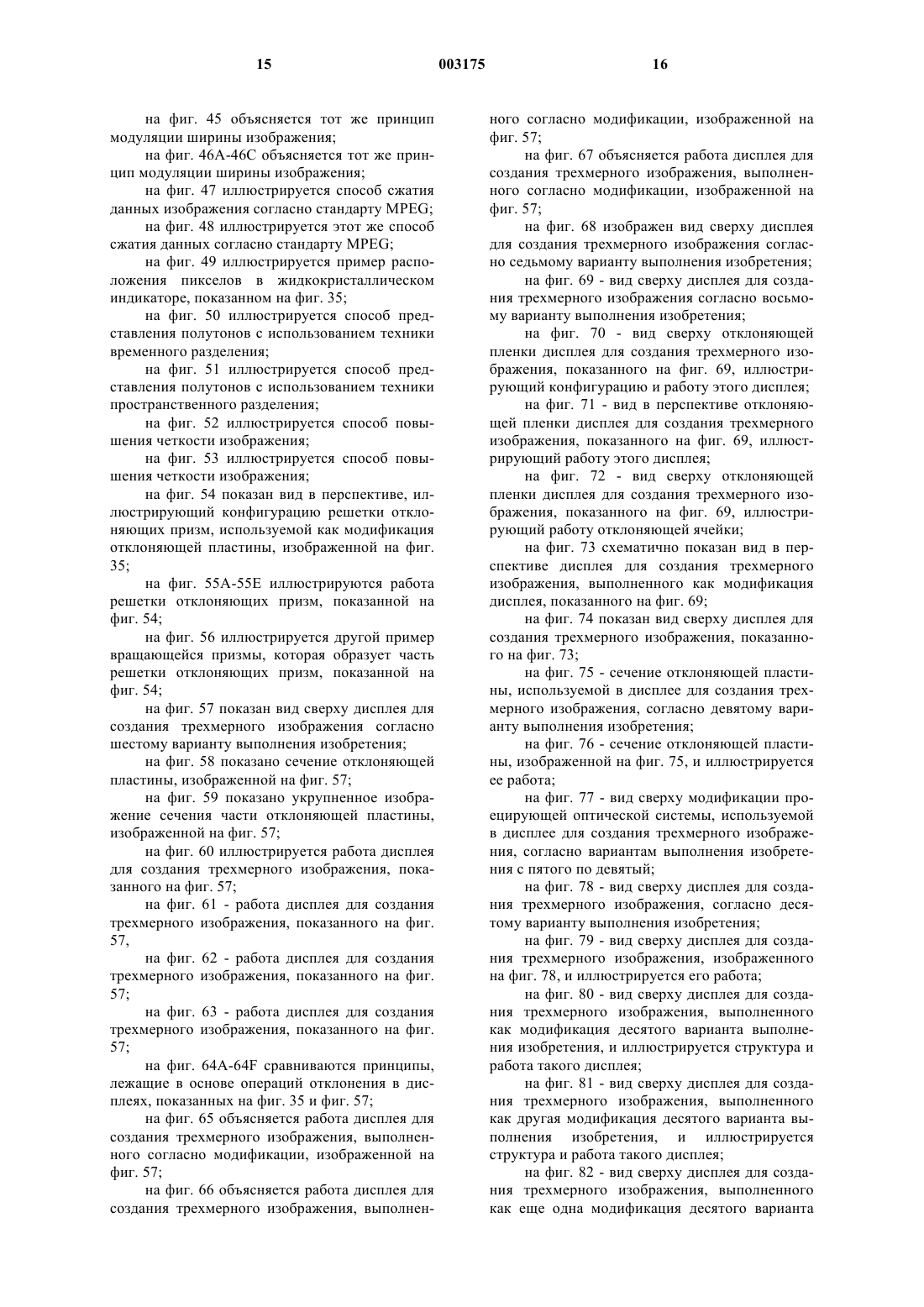

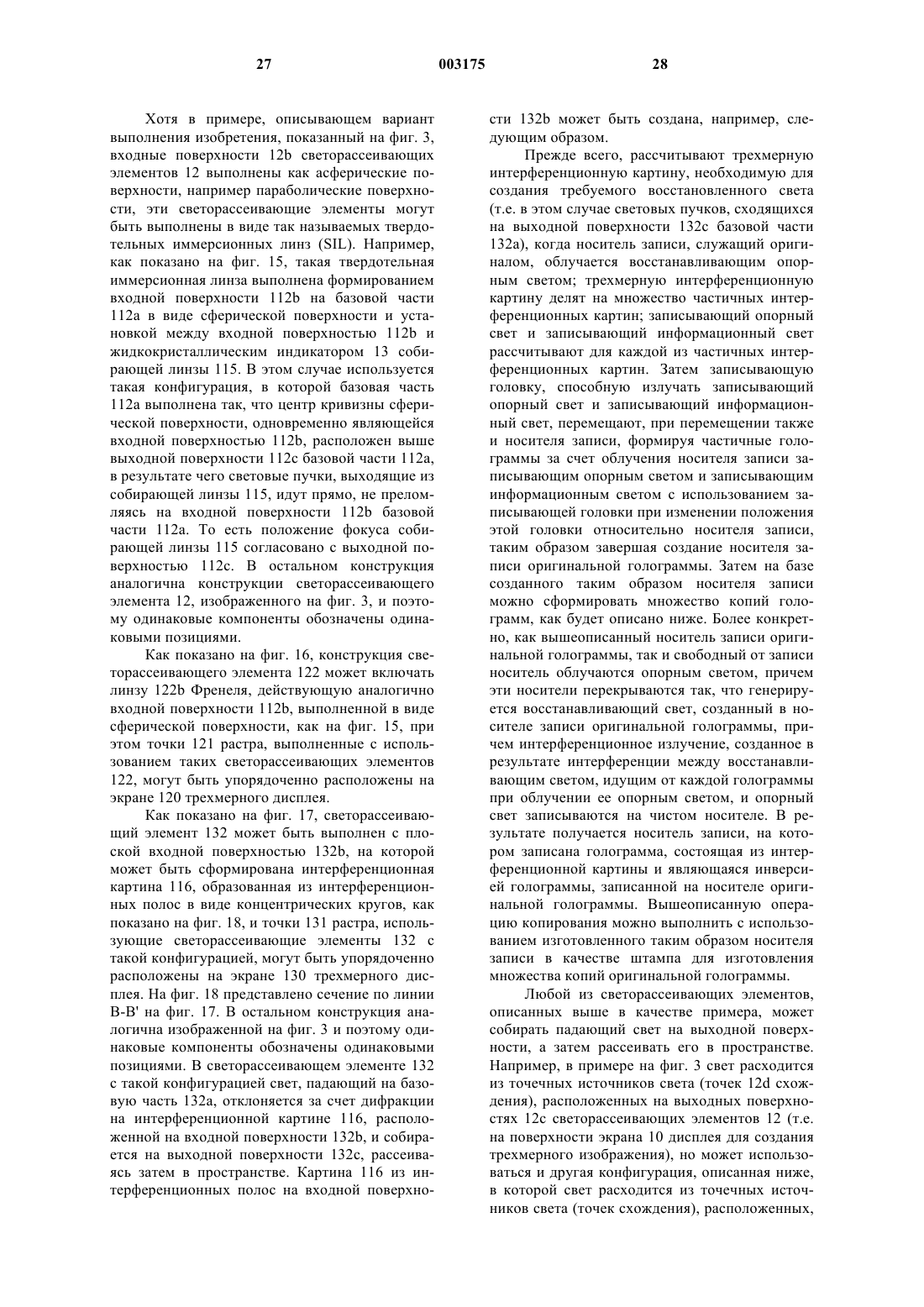

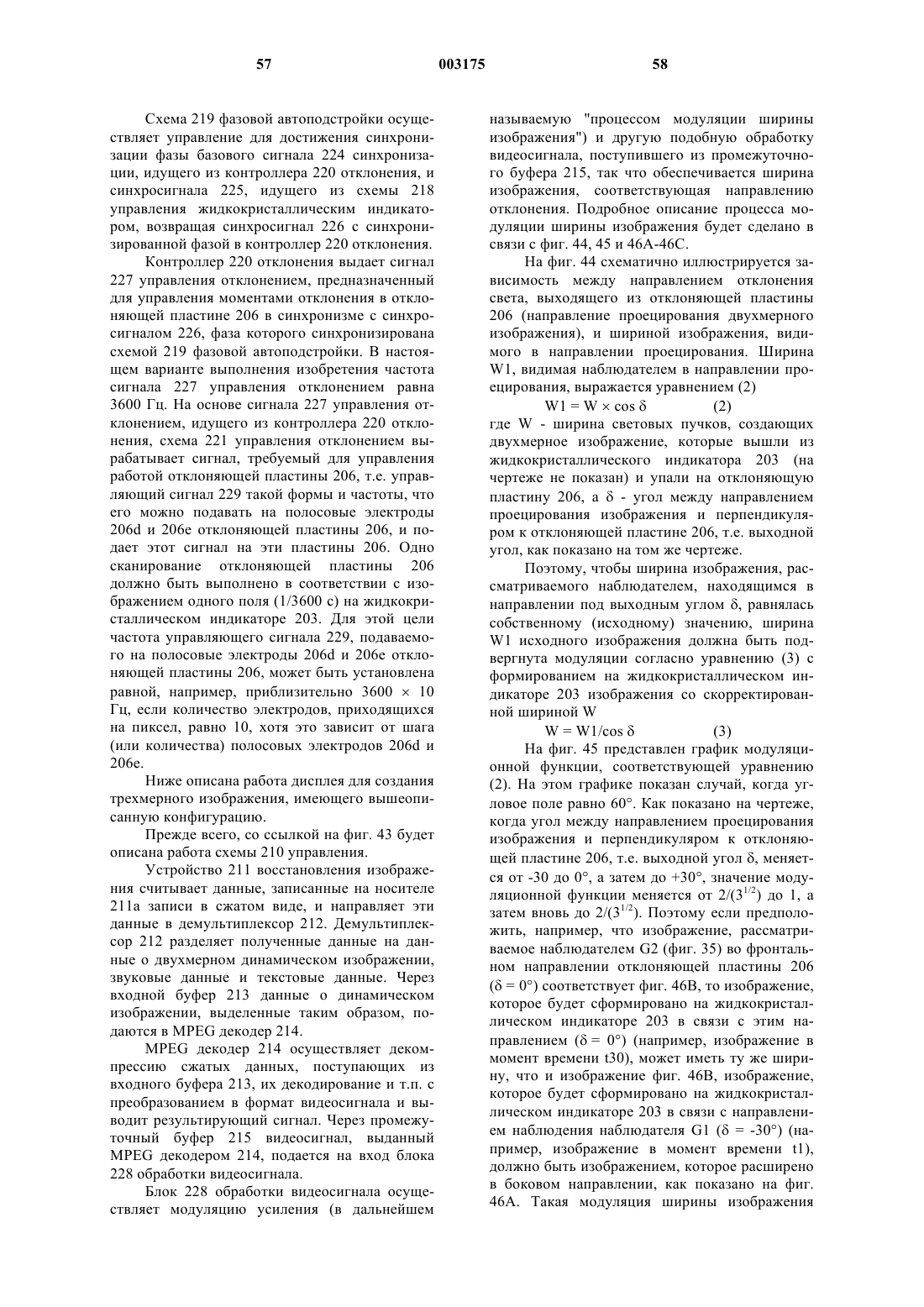

1 Область техники Настоящее изобретение относится к дисплею для создания трехмерного изображения,способному создавать стереоскопическое изображение в пространстве. Уровень техники В последнее время в результате развития оптической техники были выдвинуты различные предложения, касающиеся создания стереоскопических изображений. Одним из технических средств для этого являются бинокулярные стереоскопические очки, например IMAXTHEATER, способные создавать для пользователя, надевшего такие очки, стереоскопическое изображение, причем для левого глаза и для правого глаза формируются свои изображения,которые сливаются в одно. Это устройство может создавать стереоскопическое изображение в виде стереограммы за счет использования параллакса между левым и правым глазами. Кроме того, стереоскопический дисплей может быть голографическим с использованием когерентного света лазера или аналогичного устройства. Этот способ заключается в создании стереоскопического изображения путем предварительного формирования голограммы на фотографической пластине и т.п. с использованием объектного света и опорного света и облучения голограммы исходным опорным светом с формированием восстановленного света. Кроме того, существует способ создания трехмерных изображений с использованием пластины из линз, примером которого является так называемый способ интегральной фотографии. Согласно предложению Липпмана фотографическую сухую пластину устанавливают в фокальной плоскости пластины из линз, называемой "мушиным глазом" и составленной из множества маленьких выпуклых линз; для записи множества маленьких изображений объекта на фотографической сухой пластине объектный свет проходит через пластину из линз; а затем фотографическую сухую пластину проявляют и помещают точно в исходное положение и облучают светом со стороны ее тыльной поверхности. Что касается вышеописанных технических решений, то вышеупомянутые стереоскопические очки неудобны для наблюдателя, поскольку он должен носить специальные очки и не способен вести наблюдение в течение долгого времени, так как очки дают неестественное изображение, что способствует быстрой утомляемости. Для решения этой проблемы недавно было предложено стереоскопическое телевидение, для которого не требуются специальные очки. Однако технические решения, используемые для создания стереоскопического изображения такого типа, способны давать только псевдостереоскопическое изображение с использованием параллакса между левым и правым глазами и не позволяют создавать трехмер 003175 2 ное изображение в истинном смысле. Поэтому,хотя изображение на экране может считаться стереоскопическим в горизонтальном направлении, оно не является стереоскопическим в вертикальном направлении и, например, не может рассматриваться человеком лежа. Кроме того,поскольку в этом способе используется параллакс, изменение точки наблюдения приводит лишь к наблюдению того же самого стереоскопического изображения (с ощущением глубины), но боковая поверхность объекта не появляется, даже если наблюдатель перемещает голову, чтобы посмотреть на объект с левой и правой стороны. Вышеописанная техника создания стереоскопического изображения с использованием голографии требует использования дорогостоящих громоздких устройств, поскольку требуется когерентный свет от лазера или аналогичного устройства, кроме того, качество изображения ухудшается в связи с пятнистой интерференционной картиной, характерной для лазеров. Кроме того, голография подходит для создания неподвижных изображений, но не подходит для объемного представления трехмерных динамических изображений, поскольку воспроизводится лишь стереоскопическое изображение объекта с использованием голограммы, заранее сформированной на фотографической пластине. Это справедливо и для вышеописанной интегральной фотографии, т.е. этот способ не подходит для создания динамических изображений, поскольку требуется заранее записать множество маленьких изображений объекта на фотографическую пластину. Таким образом, создание телевизоров и очень больших дисплеев, устанавливаемых на улицах, стадионах и т.п., которые способны создавать истинные стереоскопические динамические изображения, представляет значительную трудность. Сущность изобретения Настоящее изобретение направлено на преодоление вышеописанных недостатков и его целью является создание дисплея для показа трехмерных изображений, который способен создавать реалистическое стереоскопическое изображение, причем не только статическое, но и динамическое, без необходимости использования специальных очков или когерентного света. Согласно первому аспекту изобретения,дисплей для создания трехмерного изображения содержит средства формирования двухмерного изображения, сформированные из множества упорядоченно расположенных пикселов и способные формировать двухмерное изображение посредством управления каждым из пикселов, и средства формирования трехмерного изображения для формирования в пространстве трехмерного изображения на основе двухмерного изо 3 бражения, сформированного средствами формирования двухмерного изображения. В этом дисплее для создания трехмерного изображения трехмерное изображение в пространстве формируется средствами формирования трехмерного изображения на основе двухмерного изображения, сформированного множеством пикселов, входящих в состав средств формирования двухмерного изображения. Согласно первому аспекту изобретения, в первом варианте выполнения изобретения дисплей для создания трехмерного изображения имеет такую конфигурацию, что средства формирования двухмерного изображения включают множество элементов для формирования двухмерного изображения, каждый из которых сформирован из множества упорядоченно расположенных пикселов и способен формировать двухмерное изображение, а средства формирования трехмерного изображения включают светорассеивающий элемент, расположенный напротив каждого из элементов для формирования двухмерного изображения и позволяющий свету, вышедшему из соответствующих элементов для формирования двухмерного изображения и упавшему на светорассеивающий элемент, выйти в пространство в виде рассеянного света,благодаря тому, что светорассеивающий элемент позволяет упавшему на него свету выйти под углом, большим, чем угол падения, и средства управления дисплеем для управления элементами для формирования двухмерного изображения так, что свет, вышедший из светорассеивающего элемента, формирует множество изображений точечных источников света, образующих трехмерное изображение в пространстве. В первом варианте выполнения дисплея для создания трехмерного изображения свет,который, выходя из соответствующих элементов дисплея для формирования двухмерного изображения, падает на светорассеивающие элементы, выходит в пространство в виде рассеянного света. Этими пучками выходящего света формируется множество изображений точечных источников света, которые формируют демонстрируемое трехмерное изображение. Согласно первому варианту выполнения дисплея для создания трехмерного изображения средства управления дисплеем выполнены с возможностью управления элементами для формирования двухмерного изображения путем подачи в соответствующие элементы для формирования двухмерного изображения данных о двухмерных изображениях, двухмерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который вышел из светорассеивающих элементов. 4 Согласно первому варианту выполнения дисплея для создания трехмерного изображения, светорассеивающий элемент может содержать собирающую часть, способную собирать падающий свет в одну точку, и плоскую выходную поверхность, расположенную в этой точке схождения, заданной собирающей частью. Входная поверхность собирающей части светорассеивающего элемента может включать асферическую поверхность, выпуклую с входной стороны этого элемента, или сферическую поверхность с центром кривизны, расположенным в точке собирания света собирающей частью. Альтернативно, собирающая часть светорассеивающего элемента может включать линзу Френеля. Собирающая часть светорассеивающего элемента может иметь такую конструкцию, при которой она собирает свет с помощью интерференционной картины, сформированной на ее входной поверхности. В дисплее для создания трехмерного изображения, согласно первому варианту выполнения изобретения, светорассеивающий элемент может быть выполнен в виде пластины или пленки, на которую нанесена заранее заданная интерференционная картина, и обладать способностью собирать падающий свет в одну точку или отклонять падающий свет так, как будто он рассеивается из одной точки. Согласно первому аспекту изобретения во втором варианте выполнения изобретения в дисплее для создания трехмерного изображения средства формирования двухмерного изображения содержат множество элементов для формирования двухмерного изображения, каждый из которых сформирован из множества упорядоченно расположенных пикселов и способен формировать двухмерное изображение, а средства формирования трехмерного изображения включают микроотверстие напротив каждого из множества элементов для формирования двухмерного изображения, позволяющее свету, попавшему в него из соответствующего элемента для формирования двухмерного изображения,пройти через него без изменения, и средства управления дисплеем для управления элементами для формирования двухмерного изображения так, что свет, вышедший из микроотверстий, формирует множество изображений точечных источников света, образующих трехмерное изображение в пространстве. Во втором варианте выполнения дисплея для создания трехмерного изображения свет,который выходит из соответствующих элементов дисплея для формирования двухмерного изображения, выходит в пространство через соответствующие микроотверстия. Этими пучками выходящего света формируется множество точечных источников света, которые формируют демонстрируемое трехмерное изображение. Согласно второму варианту выполнения дисплея для создания трехмерного изображения средства управления дисплеем выполнены с 5 возможностью управления элементами для формирования двухмерного изображения путем подачи в соответствующие элементы для формирования двухмерного изображения данных о двухмерных изображениях, двухмерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который вышел из микроотверстий. Согласно первому аспекту изобретения в третьем варианте выполнения изобретения средства формирования двухмерного изображения содержат панель для формирования двухмерного изображения, сформированную из множества упорядоченно расположенных пикселов и способную формировать двухмерное изображение путем управления каждым из пикселов, а средства формирования трехмерного изображения включают матрицу ячеек для пропускания/непропускания света, сформированную из упорядоченно расположенных ячеек для пропускания/непропускания света, которая установлена напротив панели и позволяет свету,который попал на эту матрицу ячеек, выйдя из пикселов панели, пройти через нее без изменения или препятствует его прохождению, средства управления ячейками для сканирования матрицы ячеек так, чтобы ее ячейки последовательно переходили в состояние пропускания света, и средства управления дисплеем для управления указанной панелью так, чтобы зона формирования изображения этой панели последовательно сдвигалась синхронно со сканированием матрицы ячеек средствами управления ячейками, а свет, который вышел из пикселов, лежащих в этой зоне формирования изображения, и прошел через ячейки, находящиеся в состоянии пропускания света, формировал множество изображений точечных источников света, образующих трехмерное изображение в пространстве. В дисплее для создания трехмерного изображения, согласно третьему варианту выполнения изобретения, матрица ячеек сканируется и управляется так, что ячейки для пропускания/ непропускания света последовательно переходят в открытое состояние (состояние пропускания света), причем управление осуществляется так, что зона формирования изображения на панели последовательно сдвигается синхронно со сканированием. Множество точечных источников света, которые формируют демонстрируемое трехмерное изображение, формируется в пространстве с помощью света, который вышел из пикселов, расположенных в последовательно сдвигаемой зоне формирования изображения и прошел через ячейки для пропускания/ непропускания света, находящиеся в состоянии пропускания света. Согласно третьему варианту выполнения дисплея для создания трехмерного изображения 6 средства управления дисплеем выполнены с возможностью управления панелью путем подачи в соответствующие пикселы в зоне формирования изображения на этой панели данных о двухмерных изображениях, двухмерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который прошел через ячейки, находящиеся в состоянии пропускания света. В третьем варианте выполнения изобретения дисплей для создания трехмерного изображения может иметь конструкцию, в которой имеется множество упорядоченно расположенных базовых модулей, каждый из которых включает панель для формирования двухмерного изображения и матрицу ячеек для пропускания/ непропускания света, причем матрица ячеек каждого из базовых модулей снабжена средствами управления ячейками и эти средства управления так управляют сканированием матрицы ячеек, что ячейки в различных матрицах,находящиеся в соответствующих друг другу положениях, входят в открытое состояние синхронно друг с другом, при этом средства управления дисплеем так управляют работой панели,что зоны формирования изображения в панелях множества базовых модулей сдвигаются синхронно со сканированием матрицы ячеек, осуществляемым средствами управления ячейками,так что свет, который вышел из пикселов, лежащих в зонах формирования изображения, и прошел через находящиеся в состоянии пропускания света ячейки матриц, соответствующие друг другу, формирует множество изображений точечных источников света, образующих трехмерное изображение в пространстве. В этом варианте выполнения в дисплее для создания трехмерного изображения упорядоченно размещено множество базовых блоков,содержащих панель для формирования двухмерного изображения и матрицу ячеек для пропускания/непропускания света. Матрицы ячеек множества базовых блоков сканируются с помощью средств управления параллельно, так что ячейки, расположенные в соответствующих друг другу положениях, переходят в открытое состояние синхронно друг с другом. Управление осуществляется так, что зоны формирования изображения на панелях для формирования двухмерного изображения множества базовых блоков сдвигаются параллельно (одновременно) и синхронно с параллельным сканированием множества матриц ячеек. Свет, который вышел из пикселов, расположенных в зоне формирования изображения, проходит через ячейки соответствующих матриц, находящиеся в состоянии пропускания света, и эти пучки прошедшего света формируют множество точечных источ 7 ников света, создающих в пространстве демонстрируемое трехмерное изображение. В этом дисплее для создания трехмерного изображения средства управления дисплеем могут управлять панелью путем подачи в соответствующие пикселы в зонах формирования изображения на панелях в множестве базовых модулей данных о двухмерных изображениях,двухмерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения, формируя тем самым в пространстве множество изображений точечных источников света с помощью света, который прошел через ячейки, находящиеся в состоянии пропускания света. Согласно первому аспекту изобретения в четвертом варианте выполнения изобретения дисплей для создания трехмерного изображения имеет такую конструкцию, что средства формирования двухмерного изображения содержат средства управления формированием изображения для управления операцией формирования изображения так, что сформированное двухмерное изображение изменяется во времени, а средства формирования трехмерного изображения включают отклоняющие средства для изменения направления проецирования двухмерного изображения путем отклонения света, который вышел из средств формирования двухмерного изображения, так, что направление проецирования двухмерного изображения, сформированного средствами формирования двухмерного изображения, изменяется в соответствии с изменениями двухмерного изображения во времени. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, направление проецирования двухмерного изображения, изменяющегося со временем и сформированного средствами формирования двухмерного изображения, отклоняется так, что направление проецирования изменяется в соответствии с изменениями двухмерного изображения во времени. В результате остаточные изображения двухмерного изображения, проецируемого в различных направлениях, создают трехмерное изображение в пространстве. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, отклоняющие средства могут включать жидкокристаллический элемент с изменяемым направлением пропускания света,в котором молекулы жидкого кристалла выстраиваются в направлении электрического поля, что обеспечивает пропускание света только в направлении электрического поля. Дисплей для создания трехмерного изображения может дополнительно содержать рассеивающие средства для рассеивания направления проецирования двухмерного изображения в направлении, отличном от направления его от 003175 8 клонения отклоняющими средствами. В дисплее для создания трехмерного изображения средства управления формированием изображения могут управлять созданием изображения так,чтобы увеличение двухмерного изображения в направлении его отклонения зависело от направления проецирования двухмерного изображения, отклоняемого отклоняющими средствами. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, средства формирования двухмерного изображения могут дополнительно включать приемные средства для приема кодированных данных о двухмерных изображениях и средства декодирования для декодирования данных о двухмерных изображениях, принятых приемными средствами. Когда отклоняющие средства периодически выполняют операцию отклонения направления проецирования двухмерного изображения, кодированные данные о двухмерных изображениях, принимаемые приемными средствами, могут включать первые сжатые кодированные данные, подаваемые синхронно с периодом операции отклонения в отклоняющих средствах и сформированные независимо путем сжатия и кодирования данных о двухмерных неподвижных изображениях, и вторые сжатые кодированные данные, подаваемые в моменты времени, соседние по отношению к первым сжатым кодированным данным, и образованные разностными данными, представляющими отличие от первых сжатых кодированных данных. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, средства управления формированием изображения могут быть способны формировать двухмерное изображение в полутонах путем, по меньшей мере, или управления пикселами на основе временного разделения, или управления пикселами на пространственной основе. Отклоняющие средства могут изменять направление проходящего через них света. Кроме того, отклоняющие средства могут изменять направление проецирования падающего на них света при его отражении от них. Отклоняющие средства могут быть сформированы из упорядоченно расположенного множества призм или зеркал, установленных с возможностью поворота. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, отклоняющие средства могут быть сформированы с использованием голограммы, которая отклоняет падающий свет в направлении, зависящем от места падения. В этом случае отклоняющие средства могут последовательно отклонять падающий свет путем сдвига голограммы в направлениях, отличающихся от направления падения света. Откло 9 няющие средства могут включать множество наборов регулярно расположенных голограмм. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, голограмма может быть сформирована на пластине. В этом случае отклоняющие средства могут последовательно отклонять падающий свет при возвратнопоступательном движении пластины в направлении, отличном от направления падения света. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, голограмма сформирована на пленке. В этом случае отклоняющие средства могут последовательно отклонять падающий свет при сдвиге пленки в одном направлении, отличном от направления падения света. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, голограмма может быть сформирована на заранее заданной изогнутой поверхности. Например, изогнутая поверхность может быть цилиндрической поверхностью. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, отклоняющие средства могут быть сформированы с использованием пропускающего свет элемента, толщина которого локально изменяется в соответствии с поданным на этот элемент напряжением для создания неровностей на поверхности этого элемента. В дисплее для создания трехмерного изображения, согласно четвертому варианту выполнения изобретения, отклоняющие средства могут изменять направление проецирования двухмерного изображения путем отклонения света до того, как с его помощью формируется изображение в средствах формирования двухмерного изображения. В этом случае отклоняющие средства могут включать поворачивающееся отражающее или преломляющее тело. Отклоняющие средства могут включать источник света,совершающий возвратнопоступательные перемещения, и оптическую систему для направления света, испускаемого источником света, на средства формирования двухмерного изображения. Отклоняющие средства могут включать источник света, который может изменять направление испускания света в соответствии с изменениями двухмерного изображения, формируемого средствами формирования двухмерного изображения, во времени. Согласно первому аспекту изобретения в пятом варианте выполнения изобретения в дисплее для создания трехмерного изображения средства формирования двухмерного изображения содержат множество элементов для формирования двухмерного изображения, каждый из которых сформирован из множества упорядоченно расположенных пикселов и способен формировать двухмерное изображение, а сред 003175 10 ства формирования трехмерного изображения содержат множество точечных источников света, которые установлены напротив соответствующих элементов для формирования двухмерного изображения и испускают направленный свет так, что соответствующие элементы для формирования двухмерного изображения освещаются светом, рассеивающимся из одной точки, и средства управления дисплеем для управления элементами для формирования двухмерного изображения и точечными источниками света так, что трехмерное изображение формируется светом, который испущен точечными источниками света и прошел через элементы для формирования двухмерного изображения. В дисплее для создания трехмерного изображения, согласно пятому варианту выполнения изобретения, трехмерное изображение сформировано светом, который испущен точечными источниками света и прошел через элементы для формирования двухмерного изображения. В дисплее для создания трехмерного изображения, согласно пятому варианту выполнения изобретения, средства управления дисплеем могут управлять работой элементов для формирования двухмерного изображения путем подачи в соответствующие элементы для формирования двухмерного изображения данных о двухмерных изображениях, двухмерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения. Согласно первому аспекту изобретения в шестом варианте выполнения изобретения в дисплее для создания трехмерного изображения средства формирования двухмерного изображения содержат панель для формирования двухмерного изображения, сформированную из множества упорядоченно расположенных пикселов и способную формировать двухмерное изображение путем управления каждым из пикселов, а средства формирования трехмерного изображения включают множество точечных источников света, которые установлены напротив панели и испускают направленный свет так,что соответствующие заранее заданные зоны панели освещаются светом, рассеивающимся из одной точки, и средства управления дисплеем для управления панелью и точечными источниками света так, что зона формирования изображения на панели последовательно сдвигается,причем зона формирования изображения освещается светом, испущенным соответствующим точечным источником света, для формирования трехмерного изображения с помощью света,прошедшего через зону формирования изображения. В дисплее для создания трехмерного изображения, согласно шестому варианту выполнения изобретения, трехмерное изображение формируется светом, который испущен точеч 11 ными источниками света и который прошел через зону формирования изображения на панели для формирования двухмерного изображения. В дисплее для создания трехмерного изображения, согласно шестому варианту выполнения изобретения, средства управления дисплеем управляют панелью путем подачи в соответствующие пикселы в зоне формирования изображения на этой панели данных о двухмерных изображениях, двухмерно представляющих трехмерное изображение, которое должно быть показано целиком или частично для различных точек наблюдения. Согласно второму аспекту изобретения дисплей для создания трехмерного изображения содержит средства формирования двухмерного изображения для формирования множества двухмерных изображений с помощью света,подвергнутого временной модуляции на основе информации о множестве двухмерных изображений, и средства формирования трехмерного изображения для формирования трехмерного изображения путем проецирования множества двухмерных изображений, сформированных средствами формирования двухмерного изображения, в направлениях, отличающихся друг от друга. В этом дисплее для создания трехмерного изображения средства формирования двухмерного изображения формируют множество двухмерных изображений с помощью света, подвергнутого временной модуляции на основе информации о множестве двухмерных изображений; а трехмерное изображение формируется путем проецирования множества двухмерных изображений, сформированных средствами формирования двухмерного изображения, в направлениях, отличающихся друг от друга. В дисплее для создания трехмерного изображения, согласно второму аспекту изобретения, средства формирования двухмерного изображения могут формировать двухмерные изображения с помощью сканирующего модулированного света. В этом случае средства формирования трехмерного изображения могут проецировать множество двухмерных изображений в направлениях, отличающихся друг от друга,путем отражения сканирующего света, формируемого средствами формирования двухмерного изображения, в различных направлениях в соответствии с местом падения света. Средства формирования трехмерного изображения могут содержать область, в которой записана информация позиционирования, используемая для управления положением места падения сканирующего света, формируемого средствами формирования двухмерного изображения. Средства формирования трехмерного изображения могут дополнительно содержать область, в которой записана информация синхронизации для осуществления синхронизированного управления 12 дисплеем в целом. Согласно третьему аспекту изобретения, дисплей для создания трехмерного изображения содержит средства формирования двухмерного изображения для формирования множества двухмерных изображений путем испускания света, несущего информацию о множестве двухмерных изображений, и средства формирования трехмерного изображения для формирования трехмерного изображения путем проецирования света, испущенного средствами формирования двухмерного изображения, в различных направлениях в соответствии с местом его падения для проецирования множества двухмерных изображений в направлениях, отличающихся друг от друга. Средства формирования трехмерного изображения содержат область, в которой записана информация позиционирования, используемая для управления положением места падения света, испущенного средствами формирования двухмерного изображения. В этом дисплее для создания трехмерного изображения средства формирования двухмерного изображения испускают свет, несущий информацию о множестве двухмерных изображений, для формирования множества двухмерных изображений, а средства формирования трехмерного изображения проецируют свет,испускаемый средствами формирования двухмерного изображения, в различных направлениях в соответствии с местом его падения, в результате чего множество двухмерных изображений проецируется в направлениях, отличных друг от друга, с формированием трехмерного изображения. Поскольку в этом дисплее средства формирования трехмерного изображения содержат область, в которой записана информация позиционирования, используемая для управления местом падения света, испускаемого средствами формирования двухмерного изображения, то можно управлять положением места падения света на средства формирования трехмерного изображения. Согласно третьему аспекту изобретения в дисплее для создания трехмерного изображения средства формирования трехмерного изображения могут дополнительно содержать область, в которой записана информация синхронизации для осуществления синхронизированного управления дисплеем в целом. Вышеупомянутые и другие цели, признаки и преимущества изобретения станут понятными из последующего описания. Краткое описание чертежей На фиг. 1 изображен вид спереди дисплея для создания трехмерного изображения согласно первому варианту выполнения изобретения; на фиг. 2 - сечение главной части дисплея для создания трехмерного изображения; на фиг. 3 - увеличенное изображение сечения главной части дисплея для создания трехмерного изображения; 13 на фиг. 4 - блок-схема схемы управления дисплеем, предназначенной для управления работой дисплея для создания трехмерного изображения; на фиг. 5 показано, как в дисплее создается трехмерное изображение; на фиг. 6 А представлен пример изображения, показываемого дисплеем для создания трехмерного изображения; на фиг.6 В приведены данные об изображении, полученные преобразованием этого изображения в двоичные значения; на фиг. 7 объясняется процедура вырезания частичных данных об изображении из данных об изображении; на фиг. 8 показаны частичные данные об изображении (вырезанные данные), полученные согласно процедуре, показанной на фиг. 7; на фиг. 9 - инвертированные данные, полученные инвертированием вырезанных данных, показанных на фиг. 8; на фиг. 10 - сечение, объясняющее работу главной части дисплея для создания трехмерного изображения; на фиг. 11 объясняется, как дисплеем для создания трехмерного изображения формируются изображения точечных источников света в пространстве; на фиг. 12 показано состояние, когда дисплей для создания трехмерного изображения формирует в пространстве плоское изображение; на фиг. 13 - состояние, когда дисплей для создания трехмерного изображения формирует в пространстве стереоскопическое изображение; на фиг. 14 - зависимость между расстоянием от изображений точечных источников света до экрана дисплея и угловым разрешением при постоянном угловом поле; на фиг. 15 - сечение светорассеивающего элемента согласно одному из вариантов его выполнения; на фиг. 16 - сечение светорассеивающего элемента согласно другому варианту его выполнения; на фиг. 17 - сечение светорассеивающего элемента согласно еще одному варианту его выполнения; на фиг. 18 - входная поверхность светорассеивающего элемента, показанного на фиг. 17; на фиг. 19 - сечение светорассеивающего элемента согласно еще одному варианту его выполнения; на фиг. 20 - сечение коллиматорной линзы согласно одному из вариантов ее выполнения; на фиг. 21 - вид в перспективе дисплея для создания трехмерного изображения согласно второму варианту выполнения изобретения; на фиг. 22 - сечение главной части дисплея для создания трехмерного изображения; 14 на фиг. 23 - укрупненное сечение главной части дисплея для создания трехмерного изображения; на фиг. 24 - вид в перспективе дисплея для создания трехмерного изображения согласно третьему варианту выполнения изобретения; на фиг. 25 - сечение главной части дисплея для создания трехмерного изображения; на фиг. 26 - блок-схема схемы управления дисплеем, предназначенной для управления работой дисплея для создания трехмерного изображения; на фиг. 27 объясняется работа дисплея для создания трехмерного изображения; на фиг. 28 объясняется работа дисплея для создания трехмерного изображения; на фиг. 29 представлен конкретный пример дисплея для создания трехмерного изображения; на фиг. 30 показан вид в перспективе дисплея для создания трехмерного изображения согласно четвертому варианту выполнения изобретения; на фиг. 31 А-31 С объясняется работа дисплея для создания трехмерного изображения; на фиг. 32 А-32 С объясняется работа дисплея для создания трехмерного изображения; на фиг. 33 иллюстрируется конкретный пример дисплея для создания трехмерного изображения; на фиг. 34 иллюстрируется конкретный пример дисплея для создания трехмерного изображения; на фиг. 35 показан вид сверху дисплея для создания трехмерного изображения согласно пятому варианту выполнения изобретения; на фиг. 36 - вид в перспективе главной части дисплея, показанного на фиг. 35; на фиг. 37 - вид сбоку главной части дисплея, показанного на фиг. 35; на фиг. 38 - вид сверху для объяснения фотографического принципа, используемого для получения данных о двухмерном изображении,которые подаются в дисплей для создания трехмерного изображения; на фиг. 39 А-39 С иллюстрируется, как в зависимости от направления наблюдения видны изображения из различных точек наблюдения; на фиг. 40 показано сечение отклоняющей пластины, изображенной на фиг. 35; на фиг. 41 показано сечение отклоняющей пластины, изображенной на фиг. 35, в одном из рабочих состояний; на фиг. 42 показано сечение отклоняющей пластины, изображенной на фиг. 35, в другом рабочем состоянии; на фиг. 43 показана блок-схема схемы управления дисплеем, предназначенной для управления работой дисплея для создания трехмерного изображения; на фиг. 44 объясняется принцип модуляции ширины изображения; 15 на фиг. 45 объясняется тот же принцип модуляции ширины изображения; на фиг. 46 А-46 С объясняется тот же принцип модуляции ширины изображения; на фиг. 47 иллюстрируется способ сжатия данных изображения согласно стандарту MPEG; на фиг. 48 иллюстрируется этот же способ сжатия данных согласно стандарту MPEG; на фиг. 49 иллюстрируется пример расположения пикселов в жидкокристаллическом индикаторе, показанном на фиг. 35; на фиг. 50 иллюстрируется способ представления полутонов с использованием техники временного разделения; на фиг. 51 иллюстрируется способ представления полутонов с использованием техники пространственного разделения; на фиг. 52 иллюстрируется способ повышения четкости изображения; на фиг. 53 иллюстрируется способ повышения четкости изображения; на фиг. 54 показан вид в перспективе, иллюстрирующий конфигурацию решетки отклоняющих призм, используемой как модификация отклоняющей пластины, изображенной на фиг. 35; на фиг. 55 А-55Е иллюстрируются работа решетки отклоняющих призм, показанной на фиг. 54; на фиг. 56 иллюстрируется другой пример вращающейся призмы, которая образует часть решетки отклоняющих призм, показанной на фиг. 54; на фиг. 57 показан вид сверху дисплея для создания трехмерного изображения согласно шестому варианту выполнения изобретения; на фиг. 58 показано сечение отклоняющей пластины, изображенной на фиг. 57; на фиг. 59 показано укрупненное изображение сечения части отклоняющей пластины,изображенной на фиг. 57; на фиг. 60 иллюстрируется работа дисплея для создания трехмерного изображения, показанного на фиг. 57; на фиг. 61 - работа дисплея для создания трехмерного изображения, показанного на фиг. 57,на фиг. 62 - работа дисплея для создания трехмерного изображения, показанного на фиг. 57; на фиг. 63 - работа дисплея для создания трехмерного изображения, показанного на фиг. 57; на фиг. 64 А-64F сравниваются принципы,лежащие в основе операций отклонения в дисплеях, показанных на фиг. 35 и фиг. 57; на фиг. 65 объясняется работа дисплея для создания трехмерного изображения, выполненного согласно модификации, изображенной на фиг. 57; на фиг. 66 объясняется работа дисплея для создания трехмерного изображения, выполнен 003175 16 ного согласно модификации, изображенной на фиг. 57; на фиг. 67 объясняется работа дисплея для создания трехмерного изображения, выполненного согласно модификации, изображенной на фиг. 57; на фиг. 68 изображен вид сверху дисплея для создания трехмерного изображения согласно седьмому варианту выполнения изобретения; на фиг. 69 - вид сверху дисплея для создания трехмерного изображения согласно восьмому варианту выполнения изобретения; на фиг. 70 - вид сверху отклоняющей пленки дисплея для создания трехмерного изображения, показанного на фиг. 69, иллюстрирующий конфигурацию и работу этого дисплея; на фиг. 71 - вид в перспективе отклоняющей пленки дисплея для создания трехмерного изображения, показанного на фиг. 69, иллюстрирующий работу этого дисплея; на фиг. 72 - вид сверху отклоняющей пленки дисплея для создания трехмерного изображения, показанного на фиг. 69, иллюстрирующий работу отклоняющей ячейки; на фиг. 73 схематично показан вид в перспективе дисплея для создания трехмерного изображения, выполненного как модификация дисплея, показанного на фиг. 69; на фиг. 74 показан вид сверху дисплея для создания трехмерного изображения, показанного на фиг. 73; на фиг. 75 - сечение отклоняющей пластины, используемой в дисплее для создания трехмерного изображения, согласно девятому варианту выполнения изобретения; на фиг. 76 - сечение отклоняющей пластины, изображенной на фиг. 75, и иллюстрируется ее работа; на фиг. 77 - вид сверху модификации проецирующей оптической системы, используемой в дисплее для создания трехмерного изображения, согласно вариантам выполнения изобретения с пятого по девятый; на фиг. 78 - вид сверху дисплея для создания трехмерного изображения, согласно десятому варианту выполнения изобретения; на фиг. 79 - вид сверху дисплея для создания трехмерного изображения, изображенного на фиг. 78, и иллюстрируется его работа; на фиг. 80 - вид сверху дисплея для создания трехмерного изображения, выполненного как модификация десятого варианта выполнения изобретения, и иллюстрируется структура и работа такого дисплея; на фиг. 81 - вид сверху дисплея для создания трехмерного изображения, выполненного как другая модификация десятого варианта выполнения изобретения, и иллюстрируется структура и работа такого дисплея; на фиг. 82 - вид сверху дисплея для создания трехмерного изображения, выполненного как еще одна модификация десятого варианта 17 выполнения изобретения, и иллюстрируется структура и работа такого дисплея; на фиг. 83 - вид в перспективе светоизлучающей панели, показанной на фиг. 82 и обеспечивающей отклонение направления излучения света; на фиг. 84 - сечение модифицированной отклоняющей пластины, используемой в дисплее для создания трехмерного изображения,согласно вариантам выполнения изобретения с шестого по восьмой; на фиг. 85 - вид в перспективе дисплея для создания трехмерного изображения согласно одиннадцатому варианту выполнения изобретения; на фиг. 86 - вид в перспективе части проецирующего блока, показанного на фиг. 85; на фиг. 87 - внутренняя круговая поверхность отклоняющего экрана, изображенного на фиг. 85; на фиг. 88 - вид в перспективе отклоняющей области, изображенной на фиг. 87; на фиг. 89 - в укрупненном масштабе вид в перспективе отражающей части, изображенной на фиг. 88; на фиг. 90 - вид в перспективе другого примера выполнения отклоняющей области,изображенной на фиг. 87; на фиг. 91 - блок-схема дисплея для создания трехмерного изображения согласно одиннадцатому варианту выполнения изобретения; на фиг. 92 - соотношение между угловым диапазоном отклонения света отклоняющей областью отклоняющего экрана и областью, в которой дисплей формирует трехмерное изображение, согласно одиннадцатому варианту выполнения изобретения; на фиг. 93 - соотношение между угловым диапазоном отклонения света отклоняющей областью отклоняющего экрана и областью, в которой дисплей формирует трехмерное изображение, согласно одиннадцатому варианту выполнения изобретения; на фиг. 94 - модификация дисплея для создания трехмерного изображения согласно одиннадцатому варианту выполнения изобретения; на фиг. 95 - вид в перспективе дисплея для создания трехмерного изображения согласно двенадцатому варианту выполнения изобретения; на фиг. 96 - модификация дисплея для создания трехмерного изображения, согласно двенадцатому варианту выполнения изобретения. Предпочтительные варианты выполнения изобретения Ниже предпочтительные варианты выполнения изобретения описаны со ссылками на прилагаемые чертежи. Первый вариант выполнения изобретения На фиг. 1 показан вид спереди трехмерного экрана, составляющего часть дисплея для создания трехмерного изображения, согласно 18 настоящему варианту выполнения изобретения. На фиг. 2 показано сечение дисплея для создания трехмерного изображения по линии А-А' на фиг. 1. На фиг. 3 показано увеличенное изображение сечения части экрана дисплея, показанного на фиг. 2. Как показано на фиг. 1, на экране 10 дисплея для создания трехмерного изображения имеются точки 11 растра, упорядоченно расположенные в виде матрицы с постоянными интервалами в горизонтальном направлении(боковое направление на чертеже) и вертикальном направлении (вертикальное направление на чертеже). Как показано на фиг. 2 и 3, экран 10 дисплея для создания трехмерного изображения содержит множество светорассеивающих элементов 12, выполненных из прозрачного материала, что позволяет видимому свету проходить сквозь них, по существу, без потерь, и упорядоченно расположенных в виде матрицы; и элементы 13 жидкокристаллического индикатора(далее называемые жидкокристаллическими индикаторами), установленные напротив входных поверхностей 12b светорассеивающих элементов 12, описанных ниже. Каждый из светорассеивающих элементов 12 содержит базовую часть 12 а, входную поверхность 12b, сформированную на одной стороне базовой части 12 а в виде выпуклости, и выходную поверхность 12 с в виде плоской поверхности на другой стороне базовой части 12 а. Входная поверхность 12b выполнена в виде асферической поверхности, например параболической поверхности, обращенной выпуклостью к входной стороне. Предпочтительно, чтобы все светорассеивающие элементы 12 были сформированы интегрально. Входные поверхности 12b соответствуют "собирающей части", а выходные поверхности 12 с соответствуют "выходной поверхности". Каждый из жидкокристаллических индикаторов 13 выполнен в виде матрицы, например,имеющей 15 пикселов (жидкокристаллических ячеек) в горизонтальном и 9 пикселов в вертикальном направлении, и закреплен на светорассеивающем элементе 12 с помощью опорной детали 14. На фиг. 3 для удобства показаны только 9 пикселов в горизонтальном направлении и 9 световых пучков. Изобретение не ограничено этим количеством пикселов, и возможна любая соответствующая модификация. Каждым пикселом жидкокристаллических индикаторов 13 управляют в соответствии с данными об изображении, которые представляют целое трехмерное изображение, которое должно быть показано дисплеем, или каждую его часть, в виде неподвижного двухмерного изображения, которое должно быть видно из каждой из различных точек наблюдения. Одна точка 11 растра сформирована парой, состоящей из светорассеивающего элемента 12 и жидкокристаллического индикатора 13. 19 Как показано на фиг. 2, за экраном 10 дисплея имеется одна коллиматорная линза 20, связанная с каждой группой из множества точек 11 растра, а за коллиматорной линзой 20 имеется блок 30 источников света, содержащий светодиоды 31. Свет, испускаемый светодиодом 31,преобразуется коллиматорной линзой 20 в параллельные световые пучки, которые падают на жидкокристаллические индикаторы 13. Коллиматорная линза 20 может, например, включать линзу Френеля или аналогичную линзу, как показано на фиг. 2. Как показано на фиг. 3, параллельные световые пучки, которые вышли из коллиматорной линзы 20, избирательно модулируются при прохождении через жидкокристаллические ячейки,образующие пикселы жидкокристаллических индикаторов 13, падают на входные поверхности 12b светорассеивающих элементов 12 и преломляются этими входными поверхностями 12b,собираясь в одной точке на выходной поверхности 12 с (в точке 12d схождения). Далее свет,собранный в точке 12d, преломляется и, таким образом, выходит в пространство, по существу,в виде равномерно рассеянного пучка. Например, предположим, что числовая апертура входной поверхности 12b светорассеивающего элемента 12 равна 0,55, а показатель преломления базовой части 12 а равен 1,80. Тогда эффективная числовая апертура для света, который собирается входной поверхностью 12 а в точке 12d схождения, равна 1,0, т.е. 0,551,80 = 1,0. Поэтому свет, собранный в точке 12d, при выходе в пространство из выходной поверхности 12 с расходится под углом 180. То есть расходящийся свет выходит в пространство из точки 12d схождения, играющей роль точечного источника света. Жидкокристаллические индикаторы 13 образуют элемент для формирования двухмерного изображения, а светорассеивающие элементы 12 - светорассеивающий элемент. На фиг. 4 показана схема управления дисплеем для управления выводом изображения на экран 10 дисплея, имеющий вышеописанную конфигурацию. Схема 40 управления дисплеем содержит: блок 41 ввода данных для ввода данных 48 о двухмерном неподвижном изображении, образованных множествами данных о частичных изображениях; буфер 42 данных для временного хранения входных данных 48 о двухмерном неподвижном изображении; распределительный блок 43 для распределения и выдачи данных 48 о двухмерном неподвижном изображении, хранимых в буфере 42 данных, в виде множеств данных о частичных изображениях; блоки 44 буферной памяти для временного хранения соответствующих данных о частичных изображениях, выданных распределительным блоком 43, и для одновременной выдачи данных о частичных изображениях в соответствующие жидкокристаллические индикаторы 13 20 в заданные моменты времени; и главный блок 45 управления для управления вышеописанными частями. Как описано в следующем конкретном примере, данные о частичных изображениях - это данные, полученные инвертированием данных, которые представляют каждую частьотображаемого трехмерного неподвижного изображения на двухмерной основе для каждой из различных точек наблюдения. В данном контексте термин "инверсия" означает не только инверсию изображения в вертикальном и горизонтальном направлениях, но и инверсию в направлении глубины (т.е. в направлении, перпендикулярном экрану 10 дисплея для создания трехмерного изображения). Такую инверсию выполняют заранее, чтобы в конечном счете предотвратить получение пространственного стереоскопического изображения с инвертированными выпуклостями и вогнутостями, как имеет место,например, на посмертной маске, с учетом инверсии исходного изображения (изображения,поданного на жидкокристаллические индикаторы 13) светорассеивающими элементами 12. Вышеупомянутые заданные моменты времени это моменты времени, заданные главным блоком 45 управления. Схема 40 управления дисплеем соответствует средствам управления дисплеем. Ниже, со ссылками на фиг. 1-5, описана работа дисплея для создания трехмерного изображения, имеющего вышеупомянутую конфигурацию. На фиг. 5 иллюстрируется экран 10 дисплея непосредственно сверху. На фиг. 5 не показаны блок 30 источников света и коллиматорная линза 20, изображенные на фиг. 2. Прежде всего, в процессоре для обработки изображений, который не показан, формируется множество наборов данных о частичных изображениях путем инвертирования данных об изображении, которые представляют каждую из частей трехмерного изображения, видимого из каждой из различных точек наблюдения, и эти данные поступают в блок 41 ввода данных (фиг. 4) схемы 40 управления дисплеем в виде данных 48 о двухмерном неподвижном изображении. Например, когда "данные о частичных изображениях" получают путем фотографирования объекта при смещении камеры каждый раз на одинаковое расстояние при ее движении относительно объекта (например, от левой до правой стороны объекта), данные могут быть сформированы с использованием компьютерной графики. Альтернативно, данные могут быть изображением, полученным путем компьютерной томографии, рентгеновским изображением или даже изображением, полученным с использованием ультразвукового диагностического оборудования. Для демонстрации трехмерного динамического изображения должно быть сформировано множество наборов данных о частичных изображениях, как описано выше, для каждого из трехмерных изображений, представляющих 21 непрерывный эпизод, и все эти наборы данных должны быть последовательно введены в блок 41 ввода данных. Данные 48 о двухмерном неподвижном изображении, поданные на вход блока 41 ввода данных, временно хранятся в буфере 42 данных,а затем распределяются и выдаются распределительным блоком 43 в соответствующие блоки 44 буферной памяти в виде данных о частичных изображениях, которые временно запоминаются. Данные о частичных изображениях, хранящиеся в этих блоках 44 буферной памяти, одновременно выдаются в соответствующие жидкокристаллические индикаторы 13 в синхронизме с выходным сигналом синхронизации,поступающим из главного блока 45 управления. Как показано на фиг. 2, свет, испускаемый светодиодами 31 блока 30 источников света,преобразуется коллиматорными линзами 20 в параллельные световые пучки, которые, в свою очередь, вертикально падают на жидкокристаллические индикаторы 13. Как показано на фиг. 3, свет, падающий на каждый пиксел, подвергается модуляции по яркости в соответствии с теми данными об изображении, из данных о частичных изображениях, которые соответствуют этому пикселу, а затем выходит без изменения направления перпендикулярно к пикселу. Модуляция по яркости, выполняемая в каждом пикселе, может быть двухуровневой, т.е. "0" и"1", или, альтернативно, многоуровневой модуляцией с тремя уровнями или более. Как показано на фиг. 3, пучки света, выходящие из пикселов жидкокристаллических индикаторов 13, падают на входные поверхности 12b соответствующих светорассеивающих элементов 12, на которых они преломляются так,что сходятся в точках 12d схождения на соответствующей выходной поверхности 12 с, а затем выходят в пространство. В результате, как показано на фиг. 5, световыми пучками, выходящими из светорассеивающих элементов 12 в соответствующих точках 11 растра, в пространстве перед экраном 10 дисплея формируется множество изображений Р точечных источников света. Эти изображения точечных источников света, распределены не только в горизонтальном и вертикальном направлениях экрана 10 дисплея, но также и в направлении глубины этого экрана, что позволяет сформировать трехмерное непрерывное изображение в целом. Поэтому наблюдатель Q, расположенный перед экраном 10 дисплея для создания трехмерного изображения, может видеть в этом пространстве стереоскопическое пространственное изображение R. Если величина модуляции в соответствующих друг другу пикселах жидкокристаллических индикаторов 13 меняется в каждой из точек 11 растра, интенсивность изображений точечных источников Р света, наблюдаемых наблюдателем Q, меняется в зависимости от 22 направления наблюдения. Поэтому в этом случае может быть отображено даже изменение яркости в зависимости от движения точки наблюдения. Например, можно достоверно изобразить отражение света от металлической поверхности. В примере, показанном на фиг. 5, поскольку угол рассеяния света, выходящего из светорассеивающих элементов 12 точек 11 растра в горизонтальном направлении, составляет, по существу, 180, угловое поле (угол обзора) также составляет почти 180. Поэтому наблюдательQ, перемещаясь влево и вправо, может увидеть изображение боковых сторон пространственного изображения R. Периодически выполняя вышеописанный процесс на высокой скорости (например, с периодом приблизительно 1/30 с) для каждого из трехмерных неподвижных изображений, представляющих непрерывное действие, можно создать трехмерное динамическое изображение в пространстве перед экраном 10 дисплея (фиг. 5),и благодаря способности глаз видеть остаточное изображение, наблюдатель Q сможет увидеть реалистическое стереоскопическое динамическое изображение. Конкретный пример реализации настоящего варианта выполнения изобретения описан в связи с фиг. 6 А, 6 В, 7-11. Для простоты изложения в этом конкретном примере описана демонстрация в пространстве плоских буквенных символов "COMETS",изображенных на фиг. 6 А. Как показано на фиг. 6 А, изображение символов "COMETS" разделено на 31 пиксел в горизонтальном направлении и 5 пикселов в вертикальном направлении. Затем, как показано на фиг. 6 В, каждый пиксел представлен двоичными данными "0" или "1"."Единицы" соответствуют светящимся пикселам, а "нули" соответствуют темным пикселам. Символы от Х 1 до Х 31 нумеруют пикселы в горизонтальном направлении, а символы от Y1 до Y5 нумеруют пикселы в вертикальном направлении. Затем из каждых данных в горизонтальном направлении "вырезается" 15 битов данных. Например, если рассматривать данные в рядуY5 на фиг. 6 В, то, как показано на фиг. 7, добавляются по 14 битов фиктивных данных, как слева, так и справа от 31 бита исходных данных,что составляет всего 59 битов данных, а затем по 15 битов данных вырезаются при последовательном побитовом сдвиге слева направо. Причина добавления 14 битов фиктивных данных слева и справа от исходных данных состоит в следующем. В данном примере, как показано на части (а) фиг. 11, для обеспечения надлежащей демонстрации 7 точек как левой,так и правой сторон пространственного изображения, требуются дополнительные 7 точек 11 растра в горизонтальном направлении экрана 10 23 дисплея как слева, так и справа от 31 точки 11,которые соответствуют количеству горизонтальных пикселов выводимого изображения"COMETS". Поэтому, когда учитываются виртуальные пространственные точки (14+14), которые практически не демонстрируются, всего формируется 45+14=59 пространственных точек, и требуется соответственно 59 битов данных. Часть (а) фиг. 11 иллюстрирует позиционную зависимость между экраном 10 дисплея для создания трехмерного изображения и каждой из точек (изображений точечного источника света) пространственного изображения, а часть (b) фиг. 11 иллюстрирует пространственное изображение, которое появляется перед экраном 10 дисплея для создания трехмерного изображения. Часть (а) фиг. 11 показывает состояние экрана 10, на который смотрят непосредственно сверху, а часть (b) фиг. 11 показывает состояние экрана, на который смотрят спереди. На части(а) фиг. 11 не показаны блок 30 источников света и коллиматорная линза 20, изображенные на фиг. 2. На части (а) фиг. 11 показан только самый верхний ряд точек пространственного изображения, представленного в части (b) фиг. 11, а черными точкамипоказаны точки, которые фактически видны на изображении (изображения точечных источников). Как показано на фиг. 8, в этом конкретном примере из 59 битов полных данных вырезано 45 наборов данных по 15 битов в каждом. Затем выполняют процесс инвертирования,меняя старшие и младшие биты (левую и правую стороны на фиг. 8) друг с другом для каждого из 45 наборов вырезанных данных, показанных на фиг. 8, что дает 45 наборов инвертированных данных, как показано на фиг. 9. Номера точек растра на фиг. 9 - это номера, присвоенные точкам 11 растра экрана 10 дисплея в порядке возрастания, начиная с самой левой точки. Аналогично, вышеописанный процесс выполняют для данных в каждом из рядов Y2-Y5,показанных на фиг. 6 В, для получения 45 наборов инвертированных данных, как показано на фиг. 9, для каждого из рядов. Инвертированные данные, полученные для рядов Y1-Y5, подаются в жидкокристаллические индикаторы 13 точек 11 растра, имеющие соответствующие номера. Инвертированные данные для ряда Y1 последовательно подаются в самый нижний ряд пикселов жидкокристаллических индикаторов 13,начиная с левого конца экрана 10, если смотреть на него спереди, а инвертированные данные для ряда Y5 последовательно подаются в самый верхний ряд пикселов жидкокристаллических индикаторов 13, начиная с левого конца экрана. То есть данные, поданные на жидкокристаллические индикаторы 13, инвертированы не только в горизонтальном направлении, но также и в вертикальном направлении. Более конкретно,например, биты инвертированных данных"000000000000000" для точки D1 растра, взятые из инвертированных данных для ряда Y1 и показанные на фиг. 9, последовательно подаются на самый нижний ряд пикселов жидкокристаллических индикаторов 13 в точке D1 растра(фиг. 11), начиная с левого конца, а биты инвертированных данных "100000000000000" для точки D2 последовательно подаются на самый нижний ряд пикселов жидкокристаллических индикаторов 13 в точке D2, начиная с левого конца. Аналогичные действия выполняют и для других точек D3-D45. На фиг. 10 показано состояние, при котором инвертированные данные для ряда Y1 поданы на жидкокристаллические индикаторы 13 в точках D15-D19 для управления соответствующими самыми нижними рядами пикселов. На этом чертеже заштрихованные пикселы находятся в состоянии "0" (закрытое состояние), а незаштрихованные пикселы находятся в состоянии "1" (открытое состояние). Как показано на чертеже, световые пучки, которые прошли через находящиеся в открытом состоянии пикселы жидкокристаллических индикаторов 13 в каждой из точек 11, выходят из светорассеивающего элемента 12 в соответствующих заданных направлениях, формируя в пространстве перед экраном 10 дисплея множество изображений Р точечных источников света. Как показано на фиг. 10 и 11, в этом конкретном примере из каждой точки 11 растра выходят до 15 световых пучков. Другими словами, каждое из изображений точечных источников света Р всегда формируется световыми пучками, идущими из 15 точек 11 растра. На фиг. 12 показана аксонометрическая проекция состояния, при котором в пространстве перед экраном 10 дисплея появляются плоские символы "COMETS". Как показано на чертеже, в этом конкретном примере, поскольку исходное изображение было плоским изображением, демонстрируемое изображение как будто плавает в пространстве, но также выглядит плоским и не имеет глубины. Напротив, если исходное изображение является стереоскопическими символами "COMETS", как показано на фиг. 13, в пространстве перед экраном 10 дисплея могут демонстрироваться стереоскопические символы "COMETS", имеющие глубину. Обычно используется такая конфигурация,при которой все точки 11 растра экрана 10 дисплея характеризуются равными углами рассеяния, т.е. одинаковым угловым полем. В этом случае, как показано на фиг. 14, чем дальше пространственная точка находится от экрана 10 дисплея, тем из большего количества точек 11 растра выходит свет, вносящий вклад в формирование пространственной точки (изображения точечного источника света). Например, предположим, что угловое полепостоянно для всех положений в пространстве перед экраном 10 дисплея, как показано на том же чертеже. В то 25 время как на большом расстоянии А от экрана 10 одну пространственную точку формирует 21 точка 11 растра, на меньшем расстоянии В от экрана 10 одна пространственная точка сформирована меньшим количеством точек 11 растра, а именно, одиннадцатью. Кроме того, на еще меньшем расстоянии С от экрана 10 одна пространственная точка сформирована совсем малым количеством точек 11, а именно, тремя. Поэтому наблюдатель Q может видеть стереоскопическое изображение, которое появляется в пространстве ближе к нему (дальше от экрана 10 дисплея) с более высоким угловым разрешением, чем стереоскопическое изображение, которое появляется в пространстве дальше от него (ближе к экрану 10). Здесь угловое разрешение означает угловое перемещение точки наблюдения наблюдателя Q, при котором изображение Р точечного источника света появляется и исчезает, когда наблюдатель меняет точку наблюдения в горизонтальном или вертикальном направлении относительно изображения Р точечного источника света. Хотя в примере, иллюстрируемом на фиг. 7, вырезание данных осуществляется с битовым сдвигом, это вырезание может быть выполнено со сдвигом на два или более битов за шаг. В этом случае количество битов, на которые происходит сдвиг, может быть выбрано в зависимости от углового поля и расстояния между точками 11 растра. Как описано выше, в дисплее для создания трехмерного изображения, согласно настоящему варианту выполнения изобретения, вместо формирования пространственного изображения с использованием множества маленьких изображений объекта, зафиксированных на фотопластинке, как это имеет место в известном способе интегральной фотографии, для формирования изображения объекта используются электрооптические элементы, т.е. жидкокристаллические индикаторы 13, которые позволяют изменять демонстрируемое изображение, а изображения объекта на жидкокристаллических индикаторах 13 проецируются в пространство с формированием пространственного изображения. Это позволяет значительно упростить сложные процедуры, например исключить операции обработки и установки фотопластинки, которые требовалось выполнять после фотографирования требуемого объекта. Это достигается тем, что в дисплее согласно настоящему варианту выполнения изобретения требуется только сформировать данные об изображении за счет электронной обработки изображения, заранее полученного путем фотографирования, и подать эти данные на жидкокристаллические индикаторы 13. Поскольку содержание изображения, подаваемого на жидкокристаллические индикаторы 13, может изменяться с высокой скоростью,дисплей для создания трехмерного изображе 003175 26 ния, согласно настоящему варианту выполнения изобретения, может осуществлять демонстрацию динамического стереоскопического изображения, что было трудно осуществить известным способом интегральной фотографии. Кроме того, дисплей для создания трехмерного изображения согласно настоящему варианту выполнения изобретения предпочтителен с точки зрения его конструкции и стоимости, поскольку в нем может использоваться источник некогерентного света, например вышеописанный светодиод 31, и нет необходимости использовать когерентный свет как в известных устройствах, в которых используется голограмма. Однако понятно, что можно использовать и источник когерентного света, например полупроводниковый лазер. Кроме того, в дисплее для создания трехмерного изображения, согласно настоящему варианту выполнения изобретения, свет, идущий из блока 30 источников света, падает на жидкокристаллические индикаторы 13 после того, как он преобразован в параллельные световые пучки, а свет, который прошел через жидкокристаллические индикаторы 13, рассеивается после того, как он был временно собран светорассеивающими элементами 12. Более конкретно, свет, идущий из блока 30 источников света, почти полностью проходит через жидкокристаллические индикаторы 13, не рассеиваясь, а затем выходит из светорассеивающих элементов 12. Точки 12d схождения светорассеивающих элементов 12 аналогичны точечному отверстию в камере-обскуре и, следовательно, можно использовать свет, собирая его в точечных отверстиях, по существу полностью,если не учитывать потерь, связанных с поглощением и отражением света в жидкокристаллических индикаторах 13 и светорассеивающих элементах 12. Поэтому можно создать трехмерное пространственное изображение с повышенной яркостью. В дисплее для создания трехмерного изображения, согласно настоящему варианту выполнения изобретения, размеры точек 11 растра должны быть относительно большими, поскольку размер светорассеивающих элементов 12 должен быть эквивалентен размеру жидкокристаллических индикаторов 13. Поэтому дисплей для создания трехмерного изображения согласно настоящему варианту выполнения изобретения предпочтительно использовать не в домашнем телевизоре, а как трехмерный дисплей с большим экраном, предназначенный для установки на улице, в кинотеатре, на стадионе и т.п.,когда требуется показ с высокой яркостью и высоким пространственным разрешением, как описано выше. Ниже описаны некоторые модификации дисплея для создания трехмерного изображения. 27 Хотя в примере, описывающем вариант выполнения изобретения, показанный на фиг. 3,входные поверхности 12b светорассеивающих элементов 12 выполнены как асферические поверхности, например параболические поверхности, эти светорассеивающие элементы могут быть выполнены в виде так называемых твердотельных иммерсионных линз (SIL). Например,как показано на фиг. 15, такая твердотельная иммерсионная линза выполнена формированием входной поверхности 112b на базовой части 112 а в виде сферической поверхности и установкой между входной поверхностью 112b и жидкокристаллическим индикатором 13 собирающей линзы 115. В этом случае используется такая конфигурация, в которой базовая часть 112 а выполнена так, что центр кривизны сферической поверхности, одновременно являющейся входной поверхностью 112b, расположен выше выходной поверхности 112 с базовой части 112 а,в результате чего световые пучки, выходящие из собирающей линзы 115, идут прямо, не преломляясь на входной поверхности 112b базовой части 112 а. То есть положение фокуса собирающей линзы 115 согласовано с выходной поверхностью 112 с. В остальном конструкция аналогична конструкции светорассеивающего элемента 12, изображенного на фиг. 3, и поэтому одинаковые компоненты обозначены одинаковыми позициями. Как показано на фиг. 16, конструкция светорассеивающего элемента 122 может включать линзу 122b Френеля, действующую аналогично входной поверхности 112b, выполненной в виде сферической поверхности, как на фиг. 15, при этом точки 121 растра, выполненные с использованием таких светорассеивающих элементов 122, могут быть упорядоченно расположены на экране 120 трехмерного дисплея. Как показано на фиг. 17, светорассеивающий элемент 132 может быть выполнен с плоской входной поверхностью 132b, на которой может быть сформирована интерференционная картина 116, образованная из интерференционных полос в виде концентрических кругов, как показано на фиг. 18, и точки 131 растра, использующие светорассеивающие элементы 132 с такой конфигурацией, могут быть упорядоченно расположены на экране 130 трехмерного дисплея. На фиг. 18 представлено сечение по линии В-В' на фиг. 17. В остальном конструкция аналогична изображенной на фиг. 3 и поэтому одинаковые компоненты обозначены одинаковыми позициями. В светорассеивающем элементе 132 с такой конфигурацией свет, падающий на базовую часть 132 а, отклоняется за счет дифракции на интерференционной картине 116, расположенной на входной поверхности 132b, и собирается на выходной поверхности 132 с, рассеиваясь затем в пространстве. Картина 116 из интерференционных полос на входной поверхно 003175 28 сти 132b может быть создана, например, следующим образом. Прежде всего, рассчитывают трехмерную интерференционную картину, необходимую для создания требуемого восстановленного света(т.е. в этом случае световых пучков, сходящихся на выходной поверхности 132 с базовой части 132 а), когда носитель записи, служащий оригиналом, облучается восстанавливающим опорным светом; трехмерную интерференционную картину делят на множество частичных интерференционных картин; записывающий опорный свет и записывающий информационный свет рассчитывают для каждой из частичных интерференционных картин. Затем записывающую головку, способную излучать записывающий опорный свет и записывающий информационный свет, перемещают, при перемещении также и носителя записи, формируя частичные голограммы за счет облучения носителя записи записывающим опорным светом и записывающим информационным светом с использованием записывающей головки при изменении положения этой головки относительно носителя записи,таким образом завершая создание носителя записи оригинальной голограммы. Затем на базе созданного таким образом носителя записи можно сформировать множество копий голограмм, как будет описано ниже. Более конкретно, как вышеописанный носитель записи оригинальной голограммы, так и свободный от записи носитель облучаются опорным светом, причем эти носители перекрываются так, что генерируется восстанавливающий свет, созданный в носителе записи оригинальной голограммы, причем интерференционное излучение, созданное в результате интерференции между восстанавливающим светом, идущим от каждой голограммы при облучении ее опорным светом, и опорный свет записываются на чистом носителе. В результате получается носитель записи, на котором записана голограмма, состоящая из интерференционной картины и являющаяся инверсией голограммы, записанной на носителе оригинальной голограммы. Вышеописанную операцию копирования можно выполнить с использованием изготовленного таким образом носителя записи в качестве штампа для изготовления множества копий оригинальной голограммы. Любой из светорассеивающих элементов,описанных выше в качестве примера, может собирать падающий свет на выходной поверхности, а затем рассеивать его в пространстве. Например, в примере на фиг. 3 свет расходится из точечных источников света (точек 12d схождения), расположенных на выходных поверхностях 12 с светорассеивающих элементов 12 (т.е. на поверхности экрана 10 дисплея для создания трехмерного изображения), но может использоваться и другая конфигурация, описанная ниже,в которой свет расходится из точечных источников света (точек схождения), расположенных, 29 например, за экраном 10 дисплея для создания трехмерного изображения. На фиг. 19 схематично показано сечение такого светорассеивающего элемента. Светорассеивающий элемент 142, показанный на этом чертеже, является элементом, задающим пространственные координаты, и выполнен в виде листа, сформированного путем размещения ячеек 142 а, задающих пространственные координаты, в местах, связанных с каждым из пикселов жидкокристаллических индикаторов 13, при этом светорассеивающим элементом 142 и жидкокристаллическим индикатором 13 формируется одна точка 141 растра. Ячейки 142 а светорассеивающего элемента 142, задающие пространственные координаты, способны отклонять падающий на них световой пучок в направлении, которое заранее задано для них индивидуально, и могут быть образованы так называемыми объемными голограммами. Для разных ячеек 142 а, задающих пространственные координаты, направление отклонения различно и установлено так, чтобы казалось, будто свет полностью исходит из виртуальной точки Pv испускания, расположенной позади экрана 140 трехмерного дисплея. Ниже приведены конкретные численные примеры, относящиеся к светорассеивающим элементам 142 вышеописанной конфигурации. Предположим, что количество пикселов в горизонтальном направлении каждого жидкокристаллического индикатора 13 равно практически приемлемому значению (например, 1024 пиксела) а угловое поле равно, например, 90. Тогда угловое разрешение светорассеивающего элемента 142 составляет 90/1024 = 0,088. Угловое разрешение элементов, задающих пространственные координаты и использующих объемную голограмму, обычно зависит от ее толщины,например, толщина 100, 500, 1000 и 5000 мкм даст 0,25, 0,05, 0,025 и 0,005 соответственно. Поэтому имеется хорошая возможность создания светорассеивающего элемента 142 с угловым разрешением 0,088 или меньше описанным выше путем при его толщине приблизительно 500 мкм. Когда точка 141 растра сформирована с использованием такого светорассеивающего элемента 142, нет необходимости инвертировать(менять местами старшие и младшие биты) вырезанные данные (фиг. 8), в отличие от случая,когда используется светорассеивающий элемент 12, изображенный на фиг. 3, что упрощает предварительную обработку. Это связано с тем, что свет, который прошел через светорассеивающий элемент 142, изображенный на фиг. 19, формирует прямое мнимое изображение, поскольку этот элемент действует подобно своего рода вогнутой линзе, в то время как свет, который прошел через светорассеивающий элемент 12,изображенный на фиг. 3, формирует обратное 30 действительное изображение, поскольку он действует подобно своего рода выпуклой линзе. Такой светорассеивающий элемент 142, образованный ячейкой 142 а, задающей пространственные координаты, может быть сформирован и скопирован с использованием того же способа,который описан в связи с фиг. 17. Хотя коллиматорная линза 20, образованная линзой Френеля, на фиг. 2 установлена напротив каждой из множества точек 11 растра,чтобы преобразовывать расходящийся свет,идущий из блока 30 источников света, в параллельные световые пучки, это не ограничивает изобретения, и параллельные световые пучки могут быть получены с использованием других конструкций. Например, как показано на фиг. 20, для каждого светорассеивающего элемента 12 может быть предусмотрена коллиматорная линза 20', имеющая конфигурацию, аналогичную конфигурации светорассеивающего элемента 12, так что ее выходная поверхность 152b лежит напротив поверхности жидкокристаллического индикатора 13. Базовая часть 152 а, выходная поверхность 152b и входная поверхность 152 с коллиматорной линзы 20' соответствуют базовой части 12 а, входной поверхности 12b и выходной поверхности 12 с светорассеивающего элемента 12 соответственно. Оптические оси коллиматорных линз 20' и светорассеивающих элементов 12 совпадают, а светодиоды 31 установлены в точках, где пересекаются оптическая ось и входная поверхность 152 с коллиматорной линзы 20'. На этой иллюстрации не показана опорная деталь 14, которая показана на фиг. 2. В такой конструкции пучки света, испускаемые светодиодами 31 и расходящиеся в базовых частях 152 а коллиматорных линз 20', преломляются соответствующими выходными поверхностями 152b в пучки света, идущие параллельно центральной оптической оси, которая подходит к жидкокристаллическим индикаторам 13 вертикально. В этой модификации может быть уменьшено количество деталей, поскольку для светорассеивающих элементов 12 и коллиматорных линз 20' могут использоваться одинаковые детали. Второй вариант выполнения изобретения Ниже описан дисплей для создания трехмерного изображения, согласно второму варианту выполнения изобретения. На фиг. 21 схематично показана конструкция дисплея для создания трехмерного изображения согласно второму варианту выполнения изобретения. Дисплей содержит панель 61 жидкокристаллических индикаторов, выполненную из множества жидкокристаллических индикаторов 60, упорядоченно расположенных как в горизонтальном, так и в вертикальном направлении, и имеет экран 63, в котором имеется множество дырочных элементов 62, расположенный напротив панели 61 жидкокристаллических индикаторов параллельно ей. Позади панели 61 31 жидкокристаллических индикаторов имеются светорассеивающая пластина и блок источников света (не показаны). Хотя для удобства на фиг. 21 панель 61 жидкокристаллических индикаторов показана расположенной от трехмерного экрана 63 на значительном расстоянии, они могут, быть установлены ближе друг к другу. Панель 61 жидкокристаллических индикаторов соответствует "элементу для формирования двухмерного изображения". Каждый из жидкокристаллических индикаторов 60 сформирован из упорядоченно расположенных в виде матрицы Н пикселов в горизонтальном направлении и V пикселов в вертикальном направлении и соответствует жидкокристаллическому индикатору 13 в первом варианте выполнения изобретения (фиг. 2 и 3). Двухмерное неподвижное изображение может быть сформировано каждым из жидкокристаллических индикаторов 60 путем подачи на него данных о частичном изображении, как описано в первом варианте выполнения изобретения. Дырочные элементы 62 экрана 63 находятся во взаимно-однозначном соответствии с жидкокристаллическими индикаторами 60 в таких положениях, что они расположены напротив центральных частей соответствующих жидкокристаллических индикаторов 60. На фиг. 22 показано увеличенное сечение экрана 63, изображенного на в фиг. 21, по линии С-С'. Как показано на этом чертеже, экран 63 содержит пластину 64 с точечными отверстиями, а также входную пластину 65 и выходную пластину 66, расположенные так, что они формируют трехслойную структуру с пластиной 64,расположенной посередине. Пластина 64 с точечными отверстиями выполнена из непрозрачного материала и имеет точечные отверстия 64 а. Как входная пластина 65, так и выходная пластина 66 выполнены из материала, прозрачного для видимого света, и имеют входную поверхность 65 а и выходную поверхность 66 а, образованные сферическими поверхностями, с центрами, расположенными в отверстиях 64 а пластины 64. Один дырочный элемент 62 (фиг. 21) сформирован точечным отверстием 64 а, входной поверхностью 66 а и выходной поверхностью 66 а. Точечное отверстие б 4 а соответствует"микроотверстию". Схема управления дисплеем для создания трехмерного изображения, согласно данному варианту выполнения изобретения, эквивалентна схеме 40 управления дисплеем, описанной в первом варианте выполнения изобретения (фиг. 4), в которой жидкокристаллические индикаторы 13 заменены жидкокристаллическими индикаторами 60. Последующее описание будет сделано со ссылкой на фиг. 4. Ниже описан дисплей для создания трехмерного изображения с вышеуказанной конфигурацией. 32 В настоящем варианте выполнения изобретения способ управления работой жидкокристаллических индикаторов 60 аналогичен способу, описанному в первом варианте выполнения изобретения. Более конкретно, прежде всего, в процессоре для обработки изображений,который не показан, формируется множество наборов данных о частичных изображениях путем инвертирования данных об изображении,которые представляют каждую из частей показываемого трехмерного изображения, наблюдаемого в двухмерном виде из каждой из различных точек наблюдения, и эти данные поступают в блок 41 ввода данных (фиг. 4) схемы 40 управления дисплеем в виде данных 48 о двухмерном неподвижном изображении. Что касается формирования "данных о частичных изображениях", то, как описано в первом варианте выполнения изобретения, они могут быть получены как фактическим фотографированием объекта, так и с использованием компьютерной графики. Для демонстрации трехмерного динамического изображения должно быть создано множество наборов данных о частичных изображениях, как описано выше, для каждого из трехмерных изображений, представляющих непрерывный эпизод, и все эти наборы данных должны быть последовательно введены в блок 41 ввода данных. Данные 48 о двухмерном неподвижном изображении, поданные на вход блока 41 ввода данных, временно хранятся в буфере 42 данных,а затем распределяются и выдаются распределительным блоком 43 в соответствующие блоки 44 буферной памяти в виде данных о частичных изображениях, которые временно запоминаются. Данные о частичных изображениях, хранящиеся в этих блоках 44 буферной памяти, одновременно выдаются в соответствующие жидкокристаллические индикаторы 60 в синхронизме с выходным сигналом синхронизации,поступающим из главного блока 45 управления. Как показано на фиг. 21, свет, испускаемый блоком источников света (не показан), равномерно рассеивается рассеивающей пластиной(не показана) и падает на жидкокристаллические индикаторы 60 панели 61 жидкокристаллических индикаторов. Свет, падающий на каждый пиксел жидкокристаллических индикаторов 60, подвергается модуляции по яркости в соответствии с теми данными об изображении, которые соответствуют этому пикселу среди данных о частичных изображениях, а затем, расходясь, выходит из пиксела. В этом случае модуляция по яркости, выполняемая в каждом пикселе, может быть двухуровневой модуляцией,т.е. "0" и "1", или, альтернативно, может быть многоуровневой модуляцией с тремя уровнями или более, аналогично первому варианту выполнения изобретения. Как показано на фиг. 21, среди всех световых пучков, выходящих из пиксела каждого 33 жидкокристаллического индикатора 60, световые пучки, идущие к соответствующему дырочному элементу 62 экрана 63, проходят прямо,без преломления на входной поверхности 65 а дырочного элемента 62, в отверстие 64 а, а затем проходят дальше прямо, не преломляясь на выходной поверхности 66 а, и выходят из экрана 63 дисплея. В результате световыми пучками, вышедшими из соответствующих дырочных элементов 62, в пространстве перед экраном 63 создается множество изображений точечных источников света. Эти изображения точечных источников света распределены не только в горизонтальном и вертикальном направлениях экрана 63 дисплея, но также и в направлении глубины этого экрана, позволяя формировать трехмерное непрерывное изображение в целом. Поэтому наблюдатель Q, расположенный перед экраном 63 дисплея для создания трехмерного изображения, может видеть в этом пространстве стереоскопическое пространственное изображение. В то же время путем изменения амплитуды модуляции в соответствующих пикселах жидкокристаллических индикаторов 60 можно отобразить даже изменение яркости в зависимости от перемещения точки наблюдения и с высокой достоверностью изобразить отражение света от металлической поверхности. Данный вариант выполнения изобретения позволяет также создать трехмерное динамическое изображение путем формирования, как описано выше, множества наборов данных о частичных изображениях для каждого из трехмерных изображений, составляющих непрерывный эпизод, и последовательной подачи этих данных в жидкокристаллические индикаторы 60. Ниже описано создание трехмерного динамического изображения с привлечением численных примеров. В связи с фиг. 21 предположим, что число Н и V пикселов, составляющих жидкокристаллический индикатор 60, в горизонтальном и вертикальном направлениях составляет, например, 256 и 144 соответственно; скорость управления каждым пикселом равна, например, 1 мкс; а выдача изображения осуществляется по 3 точки одновременно. Последнее означает, что производится одновременное управление теми пикселами в горизонтальном направлении, которые составляют три точки. В этом случае время, необходимое для демонстрации одной части изображения с помощью жидкокристаллических индикаторов 60, равно приблизительно 12,3 мс,поскольку 2561441 мкс / 3 = 12,288. То есть время, необходимое для создания одного двухмерного неподвижного изображения на экране 63 дисплея, может быть уменьшено до 30 мс и ниже, что равно периоду кадров в обычном телевидении. Поэтому можно демонстрировать трехмерное динамическое изображение, которое не покажется наблюдателю Q неестественным. 34 Предположим, что число Н и V пикселов,составляющих жидкокристаллический индикатор 60, в горизонтальном и вертикальном направлениях составляет, например, 1024 и 576 соответственно; скорость управления каждым пикселом равна, например, 1 мкс; а выдача изображения осуществляется по 24 точки одновременно. Тогда время, необходимое для демонстрации одной части изображения с помощью жидкокристаллических индикаторов 60, равно приблизительно 24,6 мс, поскольку 10245761 мкс / 24 = 24,576, и поэтому можно осуществить выдачу трехмерного изображения с большей четкостью. В первом варианте выполнения изобретения светорассеивающие элементы 12, играющие роль точечных отверстий, и жидкокристаллические индикаторы 13 установлены относительно близко друг к другу, и жидкокристаллические индикаторы освещаются параллельными световыми пучками. Таким образом, жидкокристаллические индикаторы 13 и светорассеивающие элементы 12 должны иметь по существу одинаковые размеры и поэтому жидкокристаллические индикаторы 13 не могут содержать много пикселов. Напротив, в данном варианте выполнения изобретения дырочные элементы 62 расположены относительно далеко от жидкокристаллических индикаторов 60; жидкокристаллические индикаторы 60 освещаются расходящимся светом от источника света; а пространственное изображение создается с использованием световых пучков, идущих к дырочным элементам 62 трехмерного экрана 63, из числа световых пучков, расходящихся от каждого из пикселов жидкокристаллических индикаторов 60. Таким образом, жидкокристаллические индикаторы 60 могут иметь значительно большие размеры по сравнению с дырочными элементами 62 экрана 63 дисплея. То есть жидкокристаллические индикаторы 60 могут содержать большое количество пикселов, как в вышеописанном конкретном примере. Поэтому в дисплее для создания трехмерного изображения согласно настоящему варианту выполнения изобретения достигается более высокая четкость изображения, видимого наблюдателем Q из каждой точки наблюдения. Третий вариант выполнения изобретения Ниже описан дисплей для создания трехмерного изображения, согласно третьему варианту выполнения изобретения. Хотя в дисплее для создания трехмерного изображения согласно второму варианту выполнения изобретения можно достичь высокой четкости изображения, видимого наблюдателемQ из каждой точки наблюдения, угловое разрешение оказывается ниже, чем в первом варианте выполнения изобретения, поскольку дырочные элементы 62 экрана 63 должны быть расположены с большим шагом D (фиг. 21), что может привести к тому, что при перемещении наблю 35 дателя Q стереоскопическое изображение будет то появляться, то исчезать. Для устранения этой проблемы в данном варианте выполнения изобретения угловое разрешение улучшено. Подробное описание этого варианта выполнения изобретения будет сделано со ссылками на фиг. 24-28. На фиг. 24 схематично показана конструкция дисплея для создания трехмерного изображения согласно третьему варианту выполнения изобретения. Этот дисплей содержит панель 70 формирующих изображение жидкокристаллических индикаторов, включающую множество пикселов в горизонтальном и вертикальном направлениях, которые упорядоченно размещены в виде матрицы; и панель 71 дырочных жидкокристаллических индикаторов, установленную напротив панели 70 параллельно ей. Светорассеивающая пластина и блок источников света(не показаны) установлены позади панели 70 формирующих изображение жидкокристаллических индикаторов. Хотя на этом чертеже показано, что панель 70 формирующих изображение жидкокристаллических индикаторов и панель 71 дырочных жидкокристаллических индикаторов отстоят друг от друга на значительное расстояние, они могут располагаться ближе друг к другу. Панель 70 формирующих изображение жидкокристаллических индикаторов соответствует "панели для формирования двухмерного изображения", а панель 71 дырочных жидкокристаллических индикаторов соответствует "матрице ячеек для пропускания/непропускания света". Панель 70 формирующих изображение жидкокристаллических индикаторов выполнена так, что области SP отображения части изображения, включающие H1 пикселов и V1 пикселов в горизонтальном направлении Х и вертикальном направлении Y соответственно, управляются так, чтобы переходить в активное состояние при сканировании и сдвигаться на пиксел в горизонтальном направлении Х и вертикальном направлении Y через постоянные временные интервалы. Поэтому, если число пикселов панели 70 в горизонтальном и вертикальном направлениях равно N и М соответственно, число областей SP отображения части изображения,сдвинутых друг относительно друга при сканировании в горизонтальном направлении (другими словами, число позиций, где оканчиваются области SP в горизонтальном направлении),равно N-H1+1, а число областей SP отображения части изображения, сдвинутых друг относительно друга при сканировании в вертикальном направлении (другими словами, число позиций,где оканчиваются области SP в вертикальном направлении), равно M-V1+1. Здесь термин "активный" указывает на состояние, при котором данные подаются в каждый пиксел области,формируя фактическое изображение. ОбластиSP соответствуют жидкокристаллическим инди 003175 36 каторам 13 в первом варианте выполнения изобретения (фиг. 2 и 3) и жидкокристаллическим индикаторам 60 во втором варианте выполнения изобретения. Описанные в первом варианте выполнения изобретения данные о частичных изображениях подаются в соответствующие области SP, которые каждый раз сдвигаются, так что частичные неподвижные изображения для соответствующих разных точек наблюдения формируются в областях SP по одной точке в каждый момент времени. Дырочные пикселы РХ панели 71 дырочных жидкокристаллических индикаторов расположены в позициях напротив центров областейSP панели 70, которые последовательно становятся активными. Количество пикселов в панели 71 дырочных жидкокристаллических индикаторов в горизонтальном и вертикальном направлениях равно количествам N-H1+1 и MV1+1 областей SP в горизонтальном и вертикальном направлениях. Дырочными пикселами РХ панели 71 дырочных жидкокристаллических индикаторов управляют так, что они последовательно переходят в открытое состояние (состояние пропускания света), синхронно со сканированием и сдвигом областей SP панели 70. Поэтому среди всех дырочных пикселов РХ панели 71 дырочных жидкокристаллических индикаторов в открытое состояние (состояние пропускания света) переходят только пикселы, соответствующие активным областям SP панели 70. Соответственно дырочные пикселы РХ панели 71 дырочных жидкокристаллических индикаторов, находящиеся в открытом состоянии, сдвигаются с той же скоростью, с какой происходит сканирование и сдвиг областей SP панели 70. На фиг. 25 в более крупном масштабе показано сечение в горизонтальном направлении панели 71 дырочных жидкокристаллических индикаторов, изображенной на фиг. 24. Как показано на фиг. 25, панель 71 дырочных жидкокристаллических индикаторов содержит дырочный жидкокристаллический индикатор 72,функционирующий аналогично пластине 64(фиг. 22) во втором варианте выполнения изобретения; входную пластину 73 и выходную пластину 74, образующие трехслойную структуру с дырочным жидкокристаллическим индикатором 72 посредине. Дырочные пикселы РХ дырочных жидкокристаллических индикаторов 72 размещены с тем же шагом, что и шаг размещения пикселов панели 70 формирующих изображение жидкокристаллических индикаторов, причем в открытое состояние переходят только определенные пикселы, при этом они пропускают через себя свет. Как входная пластина 73, так и выходная пластина 74 выполнены из материала, прозрачного для видимого света, и имеют входную поверхность 73 а и выходную поверхность 74 а, образованную сферическими поверхностями с центрами, лежащими в пикселах дырочных жидкокристаллических 37 индикаторов 72. Один дырочный пиксел, соответствующий дырочному элементу 62 во втором варианте выполнения изобретения (фиг. 21),сформирован дырочным пикселом РХ жидкокристаллического индикатора 72, находящимся в открытом состоянии, входной поверхностью 73 а и выходной поверхностью 74 а. Каждый из дырочных пикселов РХ дырочного жидкокристаллического индикатора 72 образует "ячейку для пропускания/непропускания света". На фиг. 26 схематично показана схема 180 управления дисплеем для создания трехмерного изображения согласно настоящему варианту выполнения изобретения. Схема 180 управления дисплеем содержит: блок 181 ввода данных, в который поступают данные 48 о двухмерном неподвижном изображении, состоящие из множеств данных о частичных изображениях, составленных данными о множестве частичных изображений, и который извлекает сигнал 184 синхронизации из данных 48 о двухмерном неподвижном изображении; буфер 82 данных для временного хранения входных данных 48 о двухмерном неподвижном изображении для извлечения всех данных о частичных изображениях из накопленных данных 48 о двухмерном неподвижном изображении и их выдачи в соответствии с сигналом 184 синхронизации из блока 181 ввода данных; блок 183 задания адреса сканирования для выдачи сигнала 186 адреса сканирования в панель 70 формирующих изображение жидкокристаллических индикаторов и дырочный жидкокристаллический индикатор 72 в соответствии с сигналом 184 синхронизации,поступившем из блока 181 ввода данных 181; и главный блок 185 управления для управления вышеописанными частями. Аналогично вышеописанным вариантам выполнения изобретения,данные о частичных изображениях - это данные,полученные инвертированием данных, которые представляют каждую часть отображаемого трехмерного неподвижного изображения на двухмерной основе для каждой из различных точек наблюдения. Сигнал 184 синхронизации это сигнал, указывающий на моменты начала каждых данных о частичных изображениях,образующих данные 48 о двухмерном неподвижном изображении, а сигнал 186 адреса сканирования - это сигнал для задания позиций тех областей SP отображения части изображения на панели 70 формирующих изображение жидкокристаллических индикаторов, которые должны быть активизированы, и позиций тех пикселов в панели 71 дырочных жидкокристаллических индикаторов, которые должны перейти в открытое состояние. Схема 180 управления дисплеем соответствует "средствам управления дисплеем", а схема 183 задания адреса сканирования соответствует "средствам управления ячейками для пропускания/непропускания света". Ниже со ссылками на фиг. 24-26, 27 и 28 описана работа дисплея такой конструкции. На 38 фиг. 27 показан вид сверху панели 70 формирующих изображение жидкокристаллических индикаторов и панели 71 дырочных жидкокристаллических индикаторов, а на фиг. 28 показан вид сбоку на те же элементы. На этих иллюстрациях не показаны блок источников света и светорассеивающая пластина. Аналогично вышеописанным вариантам выполнения изобретения в процессоре изображений, который не показан, формируется множество наборов данных о частичных изображениях путем инвертирования данных об изображении, которые представляют каждую часть отображаемого трехмерного изображения на двухмерной основе для каждой из различных точек наблюдения, и эти данные поступают в блок 181 ввода данных (фиг. 26) схемы 180 управления дисплеем в виде данных 48 о двухмерном неподвижном изображении. Способ формирования "данных о частичных изображениях" аналогичен используемому в вышеописанных вариантах выполнения изобретения. Для показа трехмерного динамического изображения формируется множество наборов данных о частичных изображениях, как описано выше,для каждого из трехмерных изображений, составляющих непрерывный эпизод, и они последовательно подаются на вход блока 181 ввода данных. Данные 48 о двухмерном неподвижном изображении, поступившие на вход блока 181 ввода данных, временно запоминаются в буфере 182 данных. Блок 181 данных извлекает из данных 48 о двухмерном неподвижном изображении сигнал 184 синхронизации для каждого набора данных о частичном изображении и выдает его в блок 183 задания адреса сканирования и буфер 182 данных. После его получения блок 183 задания адреса сканирования выдает сигнал 186 адреса сканирования в панель 71 дырочных жидкокристаллических индикаторов и панель 70 формирующих изображение жидкокристаллических индикаторов, задавая позиции активизируемых областей SP панели 70 и позиции дырочных пикселов РХ панели 71, которые должны перейти в открытое состояние. Буфер 182 данных извлекает из хранимых данных 48 о двухмерном неподвижном изображении набор данных о частичном изображении и в соответствии с сигналом 184 синхронизации, поступающим из блока 181 ввода данных, выдает их в панель 70 формирующих изображение жидкокристаллических индикаторов. Данные о частичном изображении, выданные из буфера 182 данных, поступают в указанные области SP панели 70, управляя работой каждого пиксела. Как показано на фиг. 24, свет, испускаемый блоком источников света (не показан), равномерно рассеивается светорассеивающей пластиной (не показана) и падает на все пикселы панели 70 формирующих изображение жидкокристаллических индикаторов. Свет, падающий 39 на каждый из пикселов, подвергается модуляции по яркости в соответствии с данными для соответствующего пиксела, содержащимися в данных о частичном изображении, и затем, рассеиваясь, выходит из каждого пиксела. В этом случае модуляция яркости пучка, выполняемая в каждом пикселе, может иметь два уровня, т.е."0" и "1", или альтернативно может быть многоуровневой модуляцией с тремя уровнями или больше, аналогично тому, как это имеет место в вышеописанных вариантах выполнения изобретения. Как показано на фиг. 24, среди световых пучков, которые, рассеиваясь, выходят из пикселов области SP, световые пучки, идущие к дырочному пикселу РХ панели 71, находящемуся в открытом состоянии, проходят прямо, без преломления на входной поверхности 73 а входной пластины 73, через дырочный пиксел РХ дырочного жидкокристаллического индикатора 72, находящийся в открытом состоянии, идут дальше прямо, не преломляясь на выходной поверхности 74 а выходной пластины 74, и выходят из дырочной панели 71 жидкокристаллических индикаторов, как показано на фиг. 25. Такая операция выполняется для каждого набора данных о части изображения в соответствии с сигналом 84 синхронизации. Более конкретно, как показано на фиг. 27, активная область SP панели 70 бит за битом сдвигается в горизонтальном направлении от SP1 до SPn. Кроме того, находящийся в открытом состоянии дырочный пиксел РХ жидкокристаллического индикатора 72 панели 71 дырочных жидкокристаллических индикаторов бит за битом сдвигается в горизонтальном направлении от РХ 1 доPXn (n = N-H1+1) и одновременно один набор данных о частичном изображении считывается из буфера 82 данных и подается в активную(выбранную) область SP панели 70. Когда сканирование и сдвиг в горизонтальном направлении завершены, как показано на фиг. 28, областьSP панели 70 и дырочный пиксел РХ дырочного жидкокристаллического индикатора 72 сдвигаются на один бит в вертикальном направлении,и вышеупомянутое сканирование и сдвиг в горизонтальном направлении выполняется в этих положениях, смещенных в вертикальном направлении. Когда активная область SP панели 70 сканируется и сдвигается в вертикальном направлении от SP1 до SPm, находящийся в открытом состоянии дырочный пиксел РХ дырочного жидкокристаллического индикатора 72 сканируется и смещается в вертикальном направлении от РХ 1 до РХm (m = M-V1+1). В результате световые пучки выходят из пикселов дырочного жидкокристаллического индикатора 72 с малой разницей во времени. Например, если панель 70 формирующих изображение жидкокристаллических индикаторов и дырочный жидкокристаллический инди 003175 40 катор 72 полностью сканируются приблизительно за 1/30 с, то из-за зрительного эффекта остаточного изображения наблюдателю Q, расположенному перед панелью 71 дырочных жидкокристаллических индикаторов, кажется, что перед панелью 71 дырочных жидкокристаллических индикаторов световыми пучками, исходящими из пикселов дырочных жидкокристаллических индикаторов 72, в пространстве сформировано множество изображений точечных источников света. Эти изображения точечных источников света распределены не только в горизонтальном и вертикальном направлениях, но также и по глубине, формируя трехмерное неподвижное изображение в целом. Поэтому в этом пространстве наблюдатель Q может видеть стереоскопическое пространственное изображение. В то же время, меняя амплитуду модуляции в пикселах соответствующих областей SP, можно изобразить даже изменение яркости в зависимости от перемещения наблюдателя и с высокой точностью изобразить даже отражение света от металлической поверхности. Кроме того, настоящий вариант выполнения изобретения позволяет создавать динамическое трехмерное изображение, формируя множество наборов данных о частичных изображениях, как описано выше, для каждого из трехмерных изображений,составляющих непрерывный эпизод, и последовательно подавая их в области SP отображения части изображения. Ниже описано создание трехмерного динамического изображения с привлечением численных примеров. Как показано на фиг. 29, предположим, что область SP панели 70 формирующих изображение жидкокристаллических индикаторов, показанная на фиг. 24, сформирована, например, из 159 пикселов, а дырочный жидкокристаллический индикатор 72 панели 71 дырочных жидкокристаллических индикаторов сформирован,например, из 169 пикселов. Считаем, что скорость управления пикселом в панели 70 равна,например, 1 мкс. Тогда время, необходимое для отображения одного частичного изображения в области SP, равно 0,135 мс, поскольку 1591 мкс = 135. Поэтому время, необходимое для сканирования всего дырочного жидкокристаллического индикатора 72 (время, необходимое для показа одного трехмерного неподвижного изображения), равно приблизительно 20 мс, так как 1690,135 = 19,44. Таким образом, время может быть уменьшено до 30 мс, что соответствует длительности кадра в обычном телевидении, или менее. Поэтому можно показывать трехмерное динамическое изображение, которое не покажется наблюдателю Q неестественным. Предположим, что дырочный жидкокристаллический индикатор 72 панели 71 дырочных жидкокристаллических индикаторов состоит, например, из 169 пикселов; область SP панели 70 сформирована 6436 пикселами, а 41 скорость управления одновременно 18 пикселами панели 70 равна, например, 1 мкс. Тогда время, необходимое для вывода одного частичного изображения в области SP, равно 0,128 мс,поскольку 64361 мкс / 18 = 128. Следовательно, время, необходимое для сканирования всего дырочного жидкокристаллического индикатора 72 (время, необходимое для показа одного трехмерного неподвижного изображения),составляет приблизительно 18 мс, поскольку 1690,128 = 18,432. Поэтому можно показывать трехмерное динамическое изображение с более высокой четкостью. Как сказано в вышеописанном втором варианте выполнения изобретения пространственное стереоскопическое изображение, видимое наблюдателем Q, может иметь низкое угловое разрешение из-за относительно больших интервалов D между дырочными элементами 62; это следует из того факта, что частичные изображения создаются жидкокристаллическими индикаторами 60, которые закреплены неподвижно(фиг. 21), а дырочные элементы 62 неподвижно закреплены относительно жидкокристаллических индикаторов 60. Напротив, в дисплее для создания трехмерного изображения согласно данному варианту выполнения изобретения имеет место более высокое угловое разрешение,поскольку дырочные пикселы РХ дырочного жидкокристаллического индикатора 72, служащие в качестве точечных отверстий, расположены близко друг к другу. Кроме того, поскольку в данном варианте выполнения изобретения"дырочные пикселы РХ, находящиеся в открытом состоянии", последовательно сдвигаются для последовательного формирования перекрывающихся друг с другом двухмерных изображений (частичных изображений) на пластине для формирования двухмерного изображения (панели 70 формирующих изображение жидкокристаллических индикаторов) позади них, общее количество пикселов жидкокристаллических индикаторов, используемых во всем дисплее,может быть малым даже при показе изображения с более высокой четкостью. Четвертый вариант выполнения изобретения Ниже описан дисплей для создания трехмерного изображения согласно четвертому варианту выполнения изобретения. Как сказано выше при описании примера в третьем варианте выполнения изобретения, даже при повышении скорости управления пикселами панели 70 и одновременном показе множества точек, количество пикселов, формирующих панель 70 и панель 71, не может быть слишком большим, поскольку для создания динамического изображения время, необходимое для демонстрации трехмерного неподвижного изображения, не должно превышать 30 мс. Согласно данному варианту выполнения изобретения для достижения улучшения в этом направ 003175 42 лении используется множество дисплеев для создания трехмерного изображения, имеющих конструкцию, которая описана в третьем варианте выполнения изобретения, упорядоченно расположенных и работающих параллельно. На фиг. 30 схематично показана конструкция дисплея для создания трехмерного изображения согласно четвертому варианту выполнения изобретения. Как показано на этом чертеже,дисплей для создания трехмерного изображения содержит сборную панель 81 дырочных жидкокристаллических индикаторов, сформированную упорядоченным размещением k панелей 71 дырочных жидкокристаллических индикаторов(заштрихованные части) одинаковой конфигурации (nm пикселов), рассмотренных при описании третьего варианта выполнения изобретения (фиг. 24), как в горизонтальном, так и в вертикальном направлениях; и большую панель 80 формирующих изображение жидкокристаллических индикаторов 80, сформированную упорядоченным размещением пикселов в большем количестве, чем на панели 70, изображенной на фиг. 24 и описанной выше. Комбинация части большой панели 80 формирующих изображение жидкокристаллических индикаторов и панели 71 дырочных жидкокристаллических индикаторов соответствует "базовому модулю". Предположим, что общее количество пикселов в сборной панели 81 дырочных жидкокристаллических индикаторов составляет, например, nk в горизонтальном направлении иmk в вертикальном направлении и что общее количество пикселов в большой панели 80 формирующих изображение жидкокристаллических индикаторов составляет, например, nk + 2 в горизонтальном направлении и mk + 2 в вертикальном направлении. Работой большой панели 80 формирующих изображение жидкокристаллических индикаторов управляют так, что множество областей SP отображения части изображения, включая Н 1 иV1 пикселов в горизонтальном и вертикальном направлениях, соответственно, сканируются и сдвигаются пиксел за пикселом в горизонтальном или вертикальном направлении параллельно, не перекрываясь друг с другом при сдвиге находящихся в открытом состоянии дырочных пикселов РХ сборной панели 81 дырочных жидкокристаллических индикаторов. Поэтому, если рассматривать одну из панелей 71 сборной панели 81, количество областей SP, сканируемых и сдвигаемых в горизонтальном направлении(другими словами, количество позиций, где оканчиваются области SP в горизонтальном направлении), равно n, а количество областей SP,сканируемых и сдвигаемых в вертикальном направлении (другими словами, количество позиций, где оканчиваются области SP в вертикальном направлении), равно m. Данные о частичных изображениях, описанные при рассмотре 43 нии вышеупомянутых вариантов выполнения изобретения, подаются в множество областейSP, которые каждый раз сдвигаются, формируя в этих областях SP в каждый момент частичные неподвижные изображения, видимые из соответствующих различных точек наблюдения. Дырочные пикселы РХ панели 71 дырочных жидкокристаллических индикаторов сборной панели 81 расположены в позициях напротив центров областей SP большой панели 80,которые последовательно сдвигаются. Дырочными пикселами РХ панели 71 дырочных жидкокристаллических индикаторов управляют так,что они последовательно переходят в открытое состояние синхронно со сканированием и сдвигом областей SP большой панели 80. Поэтому среди дырочных пикселов РХ сборной панели 81 переходят в открытое состояние только те пикселы в каждой панели 71, которые связаны с активными областями SP большой панели 80 формирующих изображение жидкокристаллических индикаторов. Следовательно, множество дырочных пикселов РХ сборной панели 81, находящихся в открытом состоянии, сканируются и сдвигаются с той же скоростью, с какой происходит сканирование и сдвиг множества областей SP большой панели 80 формирующих изображение жидкокристаллических индикаторов, причем между ними поддерживается сдвиг на постоянное число пикселов. Свет, вышедший из областей SP большой панели 80 формирующих изображение жидкокристаллических индикаторов, идет к находящимся в открытом состоянии дырочным пикселам РХ соответствующей панели 71 дырочных жидкокристаллических индикаторов на сборной панели 81 и проходит через них прямо, не отклоняясь. Для предотвращения излишнего рассеяния света, вышедшего из каждого пиксела со стороны выходной поверхности большой панели 80, при каждом пикселе установлена выпуклая микролинза (не показана). Причина необходимости такой конструкции состоит в том, что,если угол рассеяния выходящего света слишком велик, то свет, выходящий из области SP, может падать не только на находящиеся в открытом состоянии соответствующие дырочные пикселы РХ панели 71 дырочных жидкокристаллических индикаторов сборной панели 81, но также и на находящиеся в открытом состоянии дырочные пикселы РХ соседней панели 71 дырочных жидкокристаллических индикаторов. Другие части (например, светорассеивающая пластина, блок источников света, расположенный позади большой панели 80 формирующих изображение жидкокристаллических индикаторов, секция сборной панели 81 дырочных жидкокристаллических индикаторов и т.д.) имеют конструкцию, аналогичную описанным в третьем варианте выполнения изобретения. Что касается схемы управления дисплеем для создания трехмерного изображения, она может быть 44 выполнена как схема, сформированная множеством схем 180 управления дисплеем 180, аналогичных описанным в третьем варианте выполнения изобретения (не показаны). Схема,сформированная из множества схем 180 управления дисплеем, соответствует "параллельным средствам управления дисплеем", а часть,сформированная упорядочением множества блоков 83 задания адреса сканирования схем 180 управления дисплеем, соответствует "параллельным средствам управления ячейками для пропускания/непропускания света". Ниже со ссылками на фиг. 30, 31 А-31 С,32 А-32 С описана работа дисплея такой конструкции. На фиг. 31 А-31 С показан вид сверху большой панели 80 формирующих изображение жидкокристаллических индикаторов и сборной панели 81 дырочных жидкокристаллических индикаторов, а на фиг. 32 А-32 С показан вид сбоку на те же элементы. На этих иллюстрациях не показаны блок источников света и светорассеивающая пластина. В дисплее для создания трехмерного изображения, согласно данному варианту выполнения изобретения, как показано на фиг. 31 А-31 С,одновременно с горизонтальными битовыми сдвигами находящихся в открытом состоянии дырочных пикселов РХ панели 71 дырочных жидкокристаллических индикаторов сборной панели 81, области SP большой панели 80 формирующих изображение жидкокристаллических индикаторов сдвигаются бит за битом в том же направлении. В это время в каждую из областейSP большой панели 80 формирующих изображение жидкокристаллических индикаторов подаются новые данные о частичном изображении, и каждый раз происходит сдвиг. Свет, вышедший из каждой области SP, идет к находящимся в открытом состоянии дырочным пикселам РХ соответствующей панели 71 сборной панели 81 и без изменения проходит через них. На фиг. 31 А показано состояние панелей 71, при котором дырочный пиксел РХ, расположенный на левом конце в горизонтальном направлении каждой из панелей 71, находится в открытом состоянии. На фиг. 31 В показано состояние панелей 71 дырочных жидкокристаллических индикаторов, при котором второй слева дырочный пиксел РХ в горизонтальном направлении каждой из панелей 71 находится в открытом состоянии. На фиг. 31 С показано состояние панелей 71 дырочных жидкокристаллических индикаторов, при котором дырочный пиксел РХ,расположенный на правом конце в горизонтальном направлении каждой из панелей 71, находится в открытом состоянии. В каждой панели 71 дырочных жидкокристаллических индикаторов, когда горизонтальное сканирование и сдвиг находящихся в открытом состоянии дырочных пикселов РХ для одной линии (строки) завершен, как показано на фиг. 32 А-32 С, происходит сдвиг областей SP и 45 находящихся в открытом состоянии дырочных пикселов РХ в каждой панели 71 дырочных жидкокристаллических индикаторов на один элемент в вертикальном направлении, и вышеописанные сканирование и сдвиг выполняются в горизонтальном направлении в позициях, расположенных в разных местах в вертикальном направлении. На фиг. 32 А показано состояние каждой из панелей 71 дырочных жидкокристаллических индикаторов, при котором дырочный пиксел РХ, расположенный в верхнем конце в вертикальном направлении, находится в открытом состоянии. На фиг. 32 В показано состояние каждой из панелей 71 дырочных жидкокристаллических индикаторов, при котором дырочный пиксел РХ, расположенный во второй сверху позиции в вертикальном направлении, находится в открытом состоянии. На фиг. 32 С показано состояние каждой из панелей 71 дырочных жидкокристаллических индикаторов, при котором дырочный пиксел РХ, расположенный в нижнем конце в вертикальном направлении,находится в открытом состоянии. Таким образом, находящиеся в открытом состоянии дырочные пикселы РХ панели 71 дырочных жидкокристаллических индикаторов сканируются и сдвигаются в вертикальном направлении в синхронизме с последовательным сканированием и сдвигом областей SP большой панели 80 формирующих изображение жидкокристаллических индикаторов. Таким образом, световые пучки выходят одновременно (параллельно) из находящихся в открытом состоянии дырочных пикселов РХ каждой панели 71 сборной панели 81. Поэтому,как описано в третьем варианте выполнения изобретения, если пикселы всей панели 71 дырочных жидкокристаллических индикаторов сканируются приблизительно за 1/30 с, наблюдателю Q, расположенному перед сборной панелью 81 дырочных жидкокристаллических индикаторов, за счет зрительного эффекта остаточного изображения кажется, что он видит множество изображений точечных источников света, сформированных в пространстве перед сборной панелью 81 дырочных жидкокристаллических индикаторов световыми пучками, выходящими из пикселов этой панели. То есть наблюдатель Q может видеть в этом пространстве стереоскопическое пространственное изображение. В это время, меняя амплитуду модуляции в пикселах соответствующих областей SP, можно с высокой точностью изобразить отражение света от металлической поверхности и т.п. Кроме того можно создавать динамическое трехмерное изображение, формируя множество наборов данных о частичных изображениях, как описано выше, для каждого из трехмерных изображений,составляющих непрерывный эпизод, и последовательно подавая их в области SP отображения части изображения. Ниже описано создание 46 трехмерного динамического изображения с привлечением численных примеров. По аналогии с конкретным примером для третьего варианта выполнения изобретения(фиг. 29) предположим, что область SP большой панели 80 формирующих изображение жидкокристаллических индикаторов сформирована,например, из 159 пикселов, панель 71 дырочных жидкокристаллических индикаторов сборной панели 81 дырочных жидкокристаллических индикаторов сформирована, например, из 169 пикселов, а k,ина фиг. 30 равны 64, 7 и 4 соответственно. В этом случае, как показано на фиг. 33 и 34, размер большой панели 80 формирующих изображение жидкокристаллических индикаторов равен 1038584 пикселов, а размер сборной панели 81 дырочных жидкокристаллических индикаторов составляет 1024576 пикселов. На фиг. 33 показан вид сверху большой панели 80 формирующих изображение жидкокристаллических индикаторов и сборной панели 81 дырочных жидкокристаллических индикаторов, а на фиг. 34 показан вид сбоку этих же элементов. На этих чертежах не показаны блок источников света и светорассеивающая пластина. Предположим, что скорость управления пикселами в большой панели 80 формирующих изображение жидкокристаллических индикаторов равна, например, 1 мкс. Тогда как и в третьем варианте выполнения изобретения, время,необходимое для отображения одного частичного изображения в области SP, равно 0,135 мкс. Поэтому время, необходимое для демонстрации одного трехмерного неподвижного изображения, равно приблизительно 20 мс. Таким образом, время может быть уменьшено до 30 мс и еще меньше, что соответствует длительности кадра в обычном телевидении, и это позволяет демонстрировать трехмерное, динамическое изображение, которое не покажется наблюдателю Q неестественным. Таким образом, как понятно из конкретного примера, иллюстрируемого на фиг. 33 и 34, в дисплее для создания трехмерного изображения,согласно данному варианту выполнения изобретения, частичные изображения, сформированные в соответствующих областях SP большой панели 80, расположенных позади сборной панели 81 дырочных жидкокристаллических индикаторов, проецируются вперед в пространство через множество (здесь, 1024576) пикселов,составляющих панель 81, таким образом отображая с высокой скоростью трехмерное изображение, составляющее единое целое. Поэтому можно демонстрировать трехмерные изображения, включая даже динамические изображения высокой четкости. Кроме того, поскольку дырочные пикселы РХ сборной панели 81 дырочных жидкокристаллических индикаторов, действующие как малые отверстия, расположены 47 близко друг к другу, как в третьем варианте выполнения изобретения, может быть достигнуто достаточное угловое разрешение. То есть дисплей для создания трехмерного изображения,согласно данному варианту выполнения изобретения, способен обеспечить создание трехмерного динамического изображения, высококачественного с точки зрения и разрешения изображения, и углового разрешения, и естественности динамических изображений. Кроме того, поскольку в данном варианте выполнения изобретения использована конструкция, при которой находящиеся в открытом состоянии дырочные пикселы РХ последовательно сдвигаются для последовательной демонстрации двухмерных изображений (частичных изображений), перекрывающихся на пластине для формирования двухмерного изображения (большой панели 80 формирующих изображение жидкокристаллических индикаторов),находящейся сзади, аналогично третьему варианту выполнения изобретения, полное количество пикселов жидкокристаллических индикаторов, используемых в дисплее в целом, может быть малым даже при показе изображений с высокой четкостью. Поэтому дисплей для создания трехмерного изображения может быть очень компактным по сравнению с дисплеем в первом или втором вариантах выполнения изобретения и может быть с успехом использован,например, в стереоскопическом телевидении для домашнего применения и т.п. Пятый вариант выполнения изобретения Ниже описан дисплей для создания трехмерного изображения согласно пятому варианту выполнения изобретения. На фиг. 35 схематично показан дисплей для создания трехмерного изображения согласно пятому варианту выполнения изобретения. На этом чертеже дисплей показан сверху. Этот дисплей содержит блок 201 источников света,способный испускать параллельные пучки белого света, жидкокристаллический индикатор 203 для пространственной модуляции света, испущенного блоком 201 источников света, для формирования и вывода цветного двухмерного изображения; расширитель пучка, сформированный конденсорной линзой 204; коллиматорную линзу 205 или аналогичный элемент, установленный за жидкокристаллическим индикатором 203 (со стороны выхода из него света); отклоняющую пластину 206, установленную за коллиматорной линзой 205; и линзовую пластину 207, находящуюся в плотном контакте с задней поверхностью отклоняющей пластины 206. Жидкокристаллический индикатор 203 совместно с частью схемы 210 управления, описанной ниже, соответствует "средствам формирования двухмерного изображения", а отклоняющая пластина 206 соответствует "отклоняющим средствам". 48 Блок 201 источников света сформирован,например, телом, испускающим свет высокой яркости, например галогенной лампой, и отражающим зеркалом, например поворотным эллипсоидальным зеркалом и т.п., и способен испускать параллельные пучки белого света. Расширитель пучка, сформированный конденсорной линзой 204 и коллиматорной линзой 205, предназначен для расширения параллельных пучков света, выходящих из жидкокристаллических индикаторов 203. Например, как показано, в качестве коллиматорной линзы 205 используется линза Френеля. Линзовая пластина 207 состоит из множества очень маленьких полуцилиндрических линз, вытянутых в горизонтальном направлении и упорядоченно расположенных в вертикальном направлении; их назначение заключается в рассеянии света, выходящего из отклоняющей пластины 206 в продольном направлении (вертикальное направление или направление, перпендикулярное к плоскости чертежа). На фиг. 36 показана главная часть дисплея для создания трехмерного изображения, показанного на фиг. 35, как она выглядит, если смотреть на нее по диагонали вниз, а на фиг. 37 показан вид сбоку главной части дисплея для создания трехмерного изображения (в направлении стрелки К на фиг. 36). Как показано на этих чертежах, свет, коллимированный после прохождения через коллиматорную линзу 205,проходя через отклоняющую пластину 206 под некоторым углом, отклоняется в соответствии с местом его входа в поперечном направлении(или горизонтальном направлении, которое перпендикулярно к направлению входа в плоскости чертежа), а затем рассеивается пластиной 207 в вертикальном направлении под углом . Линзовая пластина 207 соответствует "рассеивающим средствам". Например, жидкокристаллический индикатор 203 является элементом жидкокристаллического дисплея типа цветного фильтра, содержащего фильтры красного (R), зеленого (G) и синего (В) цветов на одной подложке, и имеет такую конструкцию, что формирует двухмерное динамическое изображение на основе данных об изображении, поступающих из схемы 210 управления, описанной ниже. Например, в жидкокристаллическом модуле используются сегнетоэлектрические жидкие кристаллы, которые обеспечивают работу с высокой скоростью. Для создания монохроматического дисплея вместо жидкокристаллических индикаторов 203 может использоваться монохроматический жидкокристаллический элемент без цветных фильтров. Вместо блока 201 источников света и жидкокристаллических индикаторов 203 может быть использован блок источников света, включающий средства цветоделения, например дихроическое зеркало или дихроическую призму, для каждого из R, G, В цветов, и монохроматиче 49 ский жидкокристаллический индикатор (не показаны) для каждого цвета (всего три). В описываемом варианте выполнения изобретения для удобства изложения в качестве жидкокристаллических индикаторов 203 используется жидкокристаллический элемент, включающий 600400 пикселов. На фиг. 38 иллюстрируется фотографический принцип, используемый для формирования данных о двухмерных изображениях, которые будут поданы в жидкокристаллический индикатор 203. В настоящем варианте выполнения изобретения фотографическую камеру (не показана) шагами перемещают по дуге EN вокруг объекта Е от углового направления 1 к угловому направлению 60 через угловые интервалы. Двухмерное изображение объекта фотографируют в каждом угловом направлении i (i = 1,2, , 60) и используют в качестве данных о двухмерном неподвижном изображении. Например, уголравен одному градусу. Если считать, что одно двухмерное неподвижное изображение, полученное таким способом, соответствует "изображению одного поля", то сканирование в угловых направлениях от 1 до 60 создает двухмерные неподвижные изображения для 60 полей. В последующем описании двухмерные неподвижные изображения, полученные сканированием в угловых направлениях от 1 до 60, называются "изображениями для 60 пространственных полей". Сбором изображений в угловых направлениях от 1 до 60 управляют так, что он осуществляется в соответствующие моменты времени от t1 до t60. Когда сбор изображений для 60 пространственных полей в угловых направлениях от 1 до 60 завершен, производится сбор других изображений для 60 пространственных полей в угловых направлениях от 1 до 60, в следующие моменты времени от t61 до t120. После этого сбор изображений для 60 пространственных полей повторяется аналогичным способом. После 60-кратного повторения имеются изображения для 3600 полей. Для некоторого определенного углового направления i изображения для 60 полей собираются в моменты времени от ti до t(i + 6059). В последующем описании двухмерные неподвижные изображения, полученные в моменты времени от ti до t(i + 6059) в каждом угловом направлении i называются"изображениями для 60 временных полей". Если считать, что изображения для 60 пространственных полей в угловых направлениях от 1 до 60 получают за время 1/60 с, время сбора данных изображения t равно 1/3600 с, а данные изображений для 3600 полей получают за одну секунду. Набор двухмерных неподвижных изображений, полученный таким способом, может рассматриваться в качестве последовательности 50 двухмерных динамических изображений. Двухмерные динамические изображения сжимают согласно стандарту MPEG, который описан ниже, или согласно аналогичной процедуре, и записывают на носитель записи, например видео компакт-диск, в виде сжатых данных динамического изображения. Сжатые данные, считанные с носителя записи, подвергаются декомпрессии,которая описана ниже, и заранее заданной модуляции, после чего подаются в жидкокристаллический индикатор 203 для формирования на нем двухмерного динамического изображения. Вернемся к фиг. 35. Отклоняющая пластина 206 предназначена для такого отклонения света, вышедшего из коллиматорной линзы 205 в горизонтальном направлении, что он в зависимости от времени будет распространяться в различных направлениях, и она сформирована с использованием элемента, называемого "жидким кристаллом, распределенным в полимере"(PDLC) или "смесью жидкого кристалла с полимером", как показано на фиг. 40, описанном ниже. Этот жидкий кристалл с полимером может быть непрозрачным и прозрачным в зависимости от угла наблюдения, за счет эффекта согласования между показателями преломления полимера и жидкого кристалла, достигаемого подачей напряжения на смесь из полимера и жидкого кристалла для выстраивания молекул жидкого кристалла в направлении электрического поля. Например, в соответствии с условиями фотографирования, описанными в связи с фиг. 38,настоящий вариант выполнения изобретения имеет конструкцию, изображенную на фиг. 35, в которой угловое полеравно 60, а угловое разрешение- 1. В этом случае отклоняющая пластина 206 заставляет часть света, входящую в нее вертикально и идущую из коллиматорной линзы 205, последовательно выходить в угловых направлениях от 1 до 60 через один градус. В настоящем варианте выполнения изобретения угловое сканирование под углами от 1 до 60 (в дальнейшем называемое "сканирование с отклонением пучка") выполняют за время 1/60 с в синхронизме с вышеописанными моментами времени формирования изображения в жидкокристаллическом индикаторе 203, а для создания трехмерного динамического изображения сканирование с отклонением пучка выполняют 60 раз. В этом случае, например, наблюдательG1 в течение одной секунды увидит в угловом направлении 1 60 двухмерных неподвижных изображений, а за счет зрительного эффекта остаточного изображения эти неподвижные изображения сливаются для наблюдателя G1 в динамическое изображение, длящееся 1 с. К примеру, наблюдатель G2 (или G3) в угловом направлении 30 (или 60) увидит за одну секунду 60 двухмерных неподвижных изображений, отличающихся от неподвижных изображе 51 ний, видимых в угловом направлении 1, но они также дадут свое динамическое изображение,длящееся одну секунду. Например, если считать, что двухмерные данные, поступающие в жидкокристаллический индикатор 203, получены с помощью схемы, показанной на фиг. 38, то наблюдатели G1, G2 и G3, смотрящие в угловых направлениях 1, 30 и 60, увидят различные изображения, например, как показано на фиг. 39 А-39 С. Ниже более подробно описана конструкция отклоняющей пластины 206. На фиг. 40 в укрупненном масштабе показано сечение отклоняющей пластины 206 в горизонтальном направлении. Для простоты на фиг. 40, а также на фиг. 41 и 42, описанных ниже, диагональная штриховка, обозначающая сечение, не показана. Как показано на фиг. 40,отклоняющая пластина 206 в настоящем варианте выполнения изобретения выполнена из жидкого кристалла, распределенного в полимере, как описано выше; она содержит слой 206 с из смеси полимер/жидкий кристалл, сформированной распределением иглообразных жидкокристаллических молекул 206b размером несколько микронов или меньше в полимерном материале 206 а, и содержит полосовые электроды 206d и 206 е малой ширины, которые сформированы на входной поверхности и выходной поверхности слоя 206 с из смеси полимер/жидкий кристалл, так что они расположены напротив друг друга и заключают между собой этот слой 206 с, причем эти электроды вытянуты в направлении, перпендикулярном к плоскости чертежа. Слой 206 с из смеси полимер/жидкий кристалл соответствует "жидкокристаллическому элементу с изменяемым направлением пропускания света". Если полосовые электроды 206d и 206 е выполнены так, что направления полос (продольные направления электродов) параллельны друг другу, как описано выше, может быть использована так называемая простая матричная конфигурация. Альтернативно, может быть использована конструкция с активной матрицей, в которой используются тонкопленочные транзисторы и т.п. В этих случаях направлением отклонения можно управлять на двухмерной основе. Рассеивающая поверхность 206f, способная равномерно рассеивать падающий свет,сформирована на входной стороне слоя 206 с из смеси полимер/жидкий кристалл. Полосовые электроды 206d и 206 е сформированы из прозрачных проводящих пленок, например из оксидов индия и олова или аналогичных материалов,и вытянуты в направлении, перпендикулярном к плоскости чертежа (продольное направление). На полосовые электроды 206d и 206 е избирательно подается заранее заданное напряжение. Свет, пропущенный одним пикселом жидкокри 003175 52 сталлических индикаторов 203 (фиг. 35), падает вертикально на отклоняющую пластину 206, так что он охватывает множество полосовых электродов 206d. Полосовые электроды 206d и 206 е размещены с минимальным шагом, при котором все еще обеспечивается задание 60 угловых направлений от 1 до 60. В полимерном материале 206 а, когда на него не подано напряжение, оптические оси(продольные оси) жидкокристаллических молекул 206b ориентированы в случайных направлениях. В этом состоянии эффективный показатель преломления жидкокристаллических молекул 206b и показатель преломления полимерного материала 206 а не согласуются, и в результате рассеяния света на поверхностях раздела между жидкокристаллическими молекулами 206b и полимерным материалом 206 а слой 206 с в целом является непрозрачным и белым. Напротив, когда на полосовые электроды 206d и 206 е избирательно подано напряжение, оптические оси жидкокристаллических молекул 206b, расположенных в зоне действия электрического поля, выстраиваются в направлении этого электрического поля. В результате эффективный показатель преломления жидкокристаллических молекул 206b будет иметь значение n0, которое равно значению для жидкокристаллических молекул 206b, соответствующему нормальному световому пучку. Поэтому использование полимерного материала 206 а с показателем преломления, по существу равным n0, устраняет разность между показателями преломления жидкокристаллических молекул 206b и полимерного материала 206 а на границе между ними, что уменьшает рассеивание света в направлении электрического поля и делает слой 206 с прозрачным. То есть выходит только свет, рассеянный на рассеивающей поверхности 206f в направлении электрического поля. Избирательной подачей напряжения на полосовые электроды 206d и 206 е управляют так, что подача напряжения на пару электродов происходит с последовательным сдвигом слева направо (на чертеже), при сохранении направления прямой, соединяющей пару электродов, к которым подано напряжение, параллельным угловому направлению 1. Более конкретно,сканирование с приложением импульсного напряжения к полосовым электродам 206 е, расположенным со стороны выходной поверхности (в дальнейшем называемое "сканированием приложенного напряжения"), осуществляется последовательно и синхронно со сканированием приложенного напряжения, подаваемого в виде импульсов к полосовым электродам 206d, расположенным со стороны входной поверхности,в заранее заданные моменты времени. В то же время осуществляется управление, обеспечивающее поддержание величины горизонтального смещения, соответствующего угловому на 53 правлению i между полосовым электродом 206d со стороны входной поверхности и полосовым электродом 206 е со стороны выходной поверхности, к которым подано напряжение. Например, на фиг. 40 показано состояние процесса сканирования в некоторый момент времени, когда направление прямой линии, соединяющей пару электродов, на которые подано напряжение, совпадает с угловым направлением 1. На фиг. 41 показано состояние в момент,когда электроды, к которым подано напряжение, смещены на четыре позиции от электродов,показанных на фиг. 40. Эти чертежи демонстрируют случай, когда сканирование выполняют параллельно на двух парах полосовых электродов 206d и 206 е, чтобы уменьшить время, необходимое для сканирования приложенного напряжения в каждом угловом направлении i. Для достижения дальнейшей экономии времени,необходимого для сканирования приложенного напряжения, это сканирование может быть выполнено параллельно с использованием трех или большего количества пар полосовых электродов 206d и 206 е. Однако когда осуществляется такое параллельное сканирование, множество пар полосовых электродов 206d и 206 е должны быть достаточно удалены друг от друга,чтобы предотвратить наложение создаваемых ими электрических полей. Понятно, что сканирование может быть выполнено так, что в каждый момент напряжение подается только к одной паре полосовых электродов 206d и 206 е. Например, предположим, что L соответствует толщине слоя 206 с; р - шаг, с которым размещены полосовые электроды 206d и 206 е; ni количество горизонтальных шагов между полосовыми электродами 206d и 206 е, соответствующее выходному углу i (угловое направление i); и di соответствует горизонтальному смещению между обоими электродами, соответствующему угловому направлению i. Тогда,количество шагов при смещении в горизонтальном направлении для полосовых электродов 206d и 206 е, соответствующее угловому направлению i, дается уравнением (1), где i = 1,2, , n, a tg i = di/L = pni/L.(1) Когда осуществляется такое сканирование напряжения по парам полосовых электродов 206d и 206 е, при котором количество горизонтальных шагов смещения между ними, заданное уравнением (1), сохраняется, только свет, идущий в угловом направлении i, может выйти из отклоняющей пластины 206. Когда сканирование в угловом направлении i завершено, происходит сканирование в угловом направлении (i+1). Такое сканирование приложенного напряжения в горизонтальном направлении выполняют для каждого из угловых направлений от 1 до 60. На фиг. 42 показано состояние в некоторый момент, когда 54 сканирование приложенного напряжения происходит в угловом направлении 60. В настоящем варианте выполнения изобретения сканирование приложенного напряжения для одного углового направления i осуществляется за время 1/3600 с. Поэтому время, необходимое для сканирования приложенного напряжения во всех угловых направлениях от 1 до 60, равно 1/60 с. Поскольку выстраивание жидкокристаллических молекул 206b характеризуется гистерезисом, ориентированное состояние сохраняется в течение некоторого времени даже после снятия электрического поля, действующего на молекулы. Поэтому жидкокристаллический индикатор 203 может обеспечить показ изображения в течение 1/3600 с после того, как такое ориентационное сканирование выполнено по всей отклоняющей пластине 206. Более конкретно, предположим, что коэффициент заполнения при сканировании, определенный как отношение фактического времени, требуемого для сканирования приложенного напряжения, к периоду сканирования приложенного напряжения(1/3600 с), равен 50% или меньше, а коэффициент заполнения дисплея, определенный как отношение фактического времени показа к времени показа жидкокристаллических индикаторов 203 (1/3600 с), также составляет 50% или меньше. Тогда один цикл сканирования приложенного напряжения и показа одного изображения на жидкокристаллическом индикаторе 203 выполняется в течение 1/3600 с. Если вместо полосовых электродов 206d и 206 е, описанных выше,используются матричные электроды, то полутона могут быть отображены путем временного нарушения выравнивания жидкокристаллических молекул 206 и выстраивания только части жидкокристаллических молекул 206 в одном пикселе в угловом направлении i. Слой 206 с из смеси полимер/жидкий кристалл может быть сформирован, например, с использованием способа, при котором раствор полимера и жидкого кристалла наносят на подложку, а затем растворитель испаряют, или способа, в котором маленькие капельки жидкого кристалла образуются в результате осаждения жидкого кристалла, когда мономеры полимерного материала полимеризуются и затвердевают. Однако он может быть сформирован и с использованием других способов. Например, он может быть структурой, в которой нематический жидкий кристалл распределен в водном растворе поливинилового спирта и т.п. с формированием микрокапсул жидкого кристалла,или структурой, в которой небольшое количество желатинового полимера распределено в жидком кристалле. Хотя в обычном жидком кристалле, распределенном в полимере, используются сферические молекулы жидкого кристалла, для настоящего варианта выполнения изобретения, где они должны быть ориентированы, 55 желательно, чтобы молекулы жидкого кристалла имели игольчатую форму. Например, способы формирования жидкого кристалла с такими игольчатыми молекулами включают способ, в котором жидкий кристалл осаждают в однородном магнитном поле, формируя микрокапсулы. Согласно этому способу, иглообразные жидкокристаллические молекулы 206b формируются в результате приливного эффекта, действующего в направлении магнитного поля. На фиг. 43 схематично показана схема управления дисплеем для создания трехмерного изображения согласно настоящему варианту выполнения изобретения. Схема 210 управления выполняет заданную обработку сигнала на базе данных о двухмерных изображениях, считанных устройством 211 восстановления изображения с носителя 211 а записи, например видео компактдиска CD или цифрового видеодиска DVD, выдает полученные данные в жидкокристаллический индикатор 203 и управляет отклонением в отклоняющей пластине 206 синхронно с подачей данных о двухмерных изображениях в жидкокристаллический индикатор 203. Например,данные о двухмерных изображениях, записанные в носителе 211 а записи, могут быть собраны на основе фотографического принципа, проиллюстрированного на фиг. 38. Данные о двухмерных изображениях, поданные в схему 210 управления, не ограничены данными, считанными устройством 211 восстановления изображения, и могут альтернативно включать данные,переданные по каналу передачи данных, например по сети связи. Схема 210 управления содержит демультиплексор 212 для разделения данных, считываемых устройством 210 восстановления изображения с носителя 211 а записи, на данные о двухмерных изображениях, звуковые данные и текстовые данные; входной буфер 213, содержащий память кадров или аналогичное устройство, соединенное с выходом демультиплексора 212; и MPEG (стандарт экспертной группы по вопросам движущегося изображения) декодер 214, соединенный с выходом входного буфера 213. Кроме того, схема 210 управления содержит промежуточный буфер 215, соединенный с выходом MPEG декодера 214; блок 228 обработки видеосигнала, соединенный с выходом промежуточного буфера 215; выходной буфер 217, соединенный с выходом блока 228 обработки видеосигнала; и блок 218 управления жидкокристаллическим индикатором, соединенный с выходом выходного буфера 217 и входом жидкокристаллического индикатора 203(фиг. 35). Кроме того, схема 210 управления содержит контроллер 220 отклонения для управления работой отклоняющей пластины 206(фиг. 35); схему 221 управления отклонением,соединенную с выходом контроллера 220 отклонения и входом отклоняющей пластины 206; и схему 219 фазовой автоподстройки для син 003175 56 хронизации работы контроллера 220 отклонения и схемы 218 управления жидкокристаллическим индикатором. Схема, сформированная компонентами от демультиплексора 212 до схемы 218 управления жидкокристаллическим индикатором, соответствуют "средствам управления формированием изображения". Схема 219 фазовой автоподстройки, контроллер 220 отклонения и схема 221 управления отклонением совместно с вышеописанной отклоняющей пластиной 206 соответствуют "средствам формирования трехмерного изображения". Входной буфер 213 и MPEG декодер 214 соответствуют"приемным средствам" и "средствам декодирования" соответственно. Демультиплексор 212 выделяет сжатые данные об изображениях из данных, считанных устройством 211 восстановления изображения,и подает их на вход входного буфера 213. MPEG декодер 214 осуществляет декомпрессию сжатых данных, поступающих из входного буфера 213, преобразуя данные в формат видеосигнала и т.п. Блок 228 обработки видеосигнала предназначен для осуществления модуляции видеосигнала и т.п. на основе данных о двухмерном изображении, поступающих из промежуточного буфера 215, в зависимости от направления отклонения. Процесс модуляции видеосигнала выполняют, чтобы изменить в горизонтальном направлении ширину изображения, которое будет отображено на жидкокристаллическом индикаторе 203 (увеличение изображения), в зависимости от направления отклонения, и этот процесс будет описан ниже. На основе видеосигнала, поступившего из выходного буфера 217, схема 218 управления жидкокристаллическим индикатором вырабатывает управляющий сигнал 223 такой частоты и формы, которые подходят для управления работой жидкокристаллического индикатора 203, и подает этот сигнал в жидкокристаллический индикатор 203. В настоящем варианте выполнения изобретения видеосигнал, поступающий в жидкокристаллический индикатор 203, имеет 3600 полей в секунду. Поэтому, если жидкокристаллический индикатор 203 предназначен для цветного дисплея, например, имеющего 600400 пикселов, частота управляющего сигнала 223 или частота коммутации пикселов жидкокристаллических индикаторов 203 составляет 36006004003 = 2592 MHz. Такое значение легко достигается с использованием обычных схем управления жидкокристаллическими индикаторами, работающими параллельно. Схема 218 управления жидкокристаллическими индикаторами 218 передает также базовый сигнал 224 синхронизации с частотой 360 Гц, который служит основой синхронизации для подачи видеосигнала в схему 219 фазовой автоподстройки. 57 Схема 219 фазовой автоподстройки осуществляет управление для достижения синхронизации фазы базового сигнала 224 синхронизации, идущего из контроллера 220 отклонения, и синхросигнала 225, идущего из схемы 218 управления жидкокристаллическим индикатором, возвращая синхросигнал 226 с синхронизированной фазой в контроллер 220 отклонения. Контроллер 220 отклонения выдает сигнал 227 управления отклонением, предназначенный для управления моментами отклонения в отклоняющей пластине 206 в синхронизме с синхросигналом 226, фаза которого синхронизирована схемой 219 фазовой автоподстройки. В настоящем варианте выполнения изобретения частота сигнала 227 управления отклонением равна 3600 Гц. На основе сигнала 227 управления отклонением, идущего из контроллера 220 отклонения, схема 221 управления отклонением вырабатывает сигнал, требуемый для управления работой отклоняющей пластины 206, т.е. управляющий сигнал 229 такой формы и частоты, что его можно подавать на полосовые электроды 206d и 206 е отклоняющей пластины 206, и подает этот сигнал на эти пластины 206. Одно сканирование отклоняющей пластины 206 должно быть выполнено в соответствии с изображением одного поля (1/3600 с) на жидкокристаллическом индикаторе 203. Для этой цели частота управляющего сигнала 229, подаваемого на полосовые электроды 206d и 206 е отклоняющей пластины 206, может быть установлена равной, например, приблизительно 360010 Гц, если количество электродов, приходящихся на пиксел, равно 10, хотя это зависит от шага(или количества) полосовых электродов 206d и 206 е. Ниже описана работа дисплея для создания трехмерного изображения, имеющего вышеописанную конфигурацию. Прежде всего, со ссылкой на фиг. 43 будет описана работа схемы 210 управления. Устройство 211 восстановления изображения считывает данные, записанные на носителе 211 а записи в сжатом виде, и направляет эти данные в демультиплексор 212. Демультиплексор 212 разделяет полученные данные на данные о двухмерном динамическом изображении,звуковые данные и текстовые данные. Через входной буфер 213 данные о динамическом изображении, выделенные таким образом, подаются в MPEG декодер 214.MPEG декодер 214 осуществляет декомпрессию сжатых данных, поступающих из входного буфера 213, их декодирование и т.п. с преобразованием в формат видеосигнала и выводит результирующий сигнал. Через промежуточный буфер 215 видеосигнал, выданныйMPEG декодером 214, подается на вход блока 228 обработки видеосигнала. Блок 228 обработки видеосигнала осуществляет модуляцию усиления (в дальнейшем 58 называемую "процессом модуляции ширины изображения") и другую подобную обработку видеосигнала, поступившего из промежуточного буфера 215, так что обеспечивается ширина изображения, соответствующая направлению отклонения. Подробное описание процесса модуляции ширины изображения будет сделано в связи с фиг. 44, 45 и 46 А-46 С. На фиг. 44 схематично иллюстрируется зависимость между направлением отклонения света, выходящего из отклоняющей пластины 206 (направление проецирования двухмерного изображения), и шириной изображения, видимого в направлении проецирования. Ширина(2) где W - ширина световых пучков, создающих двухмерное изображение, которые вышли из жидкокристаллического индикатора 203 (на чертеже не показан) и упали на отклоняющую пластину 206, а- угол между направлением проецирования изображения и перпендикуляром к отклоняющей пластине 206, т.е. выходной угол, как показано на том же чертеже. Поэтому, чтобы ширина изображения, рассматриваемого наблюдателем, находящимся в направлении под выходным углом , равнялась собственному (исходному) значению, ширинаW1 исходного изображения должна быть подвергнута модуляции согласно уравнению (3) с формированием на жидкокристаллическом индикаторе 203 изображения со скорректированной шириной W(3) На фиг. 45 представлен график модуляционной функции, соответствующей уравнению(2). На этом графике показан случай, когда угловое поле равно 60. Как показано на чертеже,когда угол между направлением проецирования изображения и перпендикуляром к отклоняющей пластине 206, т.е. выходной угол , меняется от -30 до 0, а затем до +30, значение модуляционной функции меняется от 2/(31/2) до 1, а затем вновь до 2/(31/2). Поэтому если предположить, например, что изображение, рассматриваемое наблюдателем G2 (фиг. 35) во фронтальном направлении отклоняющей пластины 206( = 0) соответствует фиг. 46 В, то изображение,которое будет сформировано на жидкокристаллическом индикаторе 203 в связи с этим направлением ( = 0) (например, изображение в момент времени t30), может иметь ту же ширину, что и изображение фиг. 46 В, изображение,которое будет сформировано на жидкокристаллическом индикаторе 203 в связи с направлением наблюдения наблюдателя G1 ( = -30) (например, изображение в момент времени t1),должно быть изображением, которое расширено в боковом направлении, как показано на фиг. 46 А. Такая модуляция ширины изображения 59 позволяет создать правильные изображения, как показано на фиг. 39 А-39 С, которые можно рассматривать со всех направлений. Обратимся вновь к фиг. 43 и опишем работу схемы 210 управления. Через выходной буфер 217 видеосигнал с выхода блока 228 обработки сигнала подается в схему 218 управления жидкокристаллическим индикатором. На основе видеосигнала, поступившего из выходного буфера 217, схема 218 управления жидкокристаллическими индикаторами 218 вырабатывает управляющий сигнал 223 такой частоты и формы, какие требуются для управления работой жидкокристаллических индикаторов 203, и подает этот сигнал в жидкокристаллический индикатор 203. В результате в жидкокристаллическом индикаторе 203 формируется двухмерное изображение, изменяющееся со скоростью до 3600 Гц, т.е. динамическое изображение. Контроллер 220 отклонения выдает сигнал 227 управления отклонением, предназначенный для управления моментами отклонения в отклоняющей пластине 206 в синхронизме с синхросигналом 226, синхронизированным схемой 219 фазовой автоподстройки. На основе сигнала 227 управления отклонением, поступившего из контроллера 220 отклонения, схема 221 управления отклонением вырабатывает управляющий сигнал 229 и выдает его на отклоняющую пластину 206. В результате отклоняющая пластина 206 изменяет направление проецирования двухмерного изображения синхронно с изменениями двухмерного изображения, сформированного в жидкокристаллическом индикаторе 203. Более конкретно, как показано на фиг. 4042, управляющий сигнал 229 последовательно и избирательно подается на полосовые электроды 206d и 206 е, обеспечивая выравнивание жидкокристаллических молекул 206b в направлении линии, соединяющей эти электроды, что обеспечивает выход света только в этом направлении. Такое сканирование приложенного напряжения выполняют со скоростью один цикл за 1/3600 с. В течение этого промежутка времени двухмерное изображение одного поля остается на жидкокристаллическом индикаторе 203. Поэтому в каждый момент времени tj (j=1, 2, ,3600) формируется одно двухмерное неподвижное изображение и это двухмерное неподвижное изображение проецируется отклоняющей пластиной 206 в одном направлении проецирования, соответствующем этому двухмерному неподвижному изображению. Тогда, как показано на фиг. 35, сканирование с отклонением пучка в моменты времени от t1 до t60 приведет к проецированию двухмерных неподвижных изображений 60 пространственных полей в соответствующих угловых направлениях от 1 до 60. Затем сканирование с отклонением пучка в моменты времени от t61 до t120 приведет к проецированию двухмерных неподвижных изображений для 60 пространственных полей в соот 003175 60 ветствующих угловых направлениях от 1 до 60. Затем аналогично осуществляется повторение проецирования изображений для 60 пространственных полей под различными углами. Это повторяется 60 раз, чтобы создать проекции изображения всего для 3600 полей. В этом случае для некоторого определенного углового направления i двухмерные неподвижные изображения для временных полей рассматриваются в моменты времени ti, t(i+60),t(i+602), , t(i+6059). Например, наблюдатель(фиг. 35), видит двухмерные неподвижные изображения всего 60 временных полей, содержание которых связано с угловым направлением 1 в моменты времени t1, t61, t121, , t3541. To есть наблюдатель G1 видит изображения 60 полей в секунду и, если положение глаз наблюдателя не меняется, из-за зрительного эффекта остаточного изображения этому наблюдателю кажется, что он видит динамическое изображение, аналогичное динамическому изображению,демонстрируемому в обычном телевизоре. Если наблюдатель G1 перемещается вправо, чтобы посмотреть на дисплей, например, в угловом направлении 10, этот наблюдатель G1 видит двухмерные неподвижные изображения всего 60 временных полей 60, содержание которых связано с угловым направлением 10 в моменты времени t10, t70, t80, , t3550. Точка наблюдения, соответствующая содержанию двухмерных неподвижных изображений, связанных с угловым направлением 10, отличается от точки наблюдения, соответствующей содержанию двухмерных неподвижных изображений,связанных с угловым направлением 1. В результате наблюдатель G1 видит набор двухмерных изображений с различных точек наблюдения, проецируемый отклоняющей пластиной 206, как стереоскопическое динамическое изображение или трехмерное динамическое изображение. Ниже со ссылками на фиг. 47 и 48 описан способ сжатия данных, подаваемых в дисплей для создания трехмерного изображения. Хотя данные, являющиеся основой изображения, формируемого жидкокристаллическим индикатором 203 дисплея для создания трехмерного изображения, получают, например,с использованием процесса фотографии, иллюстрируемого на фиг. 38, как описано выше, эти данные аналогичны обычным данным о динамическом изображении, в которых содержание изображения непрерывно меняется с течением времени. Поэтому можно и предпочтительно выполнять сжатие данных согласно стандартуMPEG, который обычно используется для динамических изображений. На фиг. 47 иллюстрируется способ сжатия динамического изображения согласно MPEG в применении к дисплею для создания трехмерно
МПК / Метки
МПК: G02B 27/22, G03B 35/18
Метки: изображения, трехмерного, дисплей, создания
