Способ формирования изображения в системах с перемещающимися относительно друг друга объектами

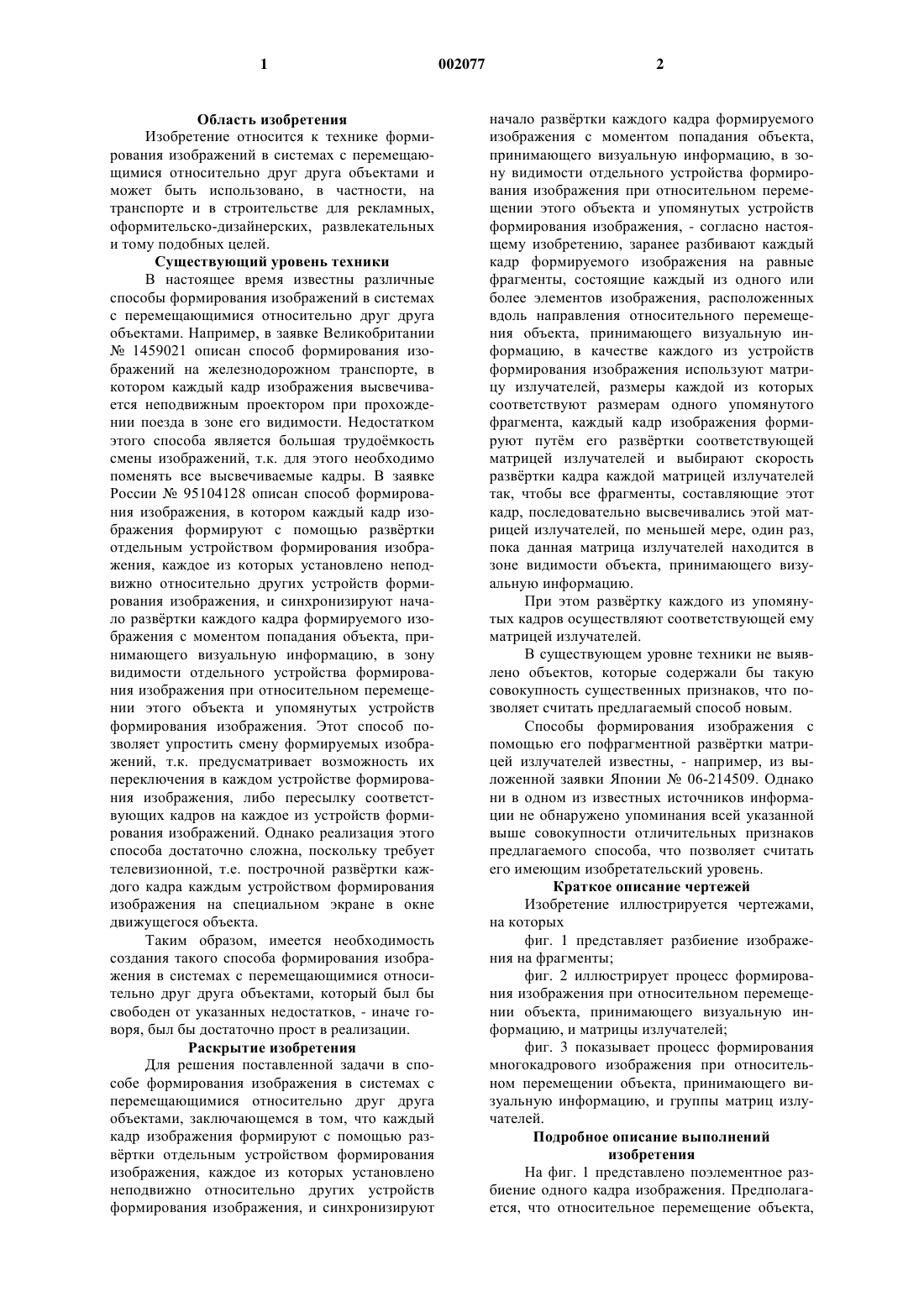

1 Область изобретения Изобретение относится к технике формирования изображений в системах с перемещающимися относительно друг друга объектами и может быть использовано, в частности, на транспорте и в строительстве для рекламных,оформительско-дизайнерских, развлекательных и тому подобных целей. Существующий уровень техники В настоящее время известны различные способы формирования изображений в системах с перемещающимися относительно друг друга объектами. Например, в заявке Великобритании 1459021 описан способ формирования изображений на железнодорожном транспорте, в котором каждый кадр изображения высвечивается неподвижным проектором при прохождении поезда в зоне его видимости. Недостатком этого способа является большая трудомкость смены изображений, т.к. для этого необходимо поменять все высвечиваемые кадры. В заявке России 95104128 описан способ формирования изображения, в котором каждый кадр изображения формируют с помощью развртки отдельным устройством формирования изображения, каждое из которых установлено неподвижно относительно других устройств формирования изображения, и синхронизируют начало развртки каждого кадра формируемого изображения с моментом попадания объекта, принимающего визуальную информацию, в зону видимости отдельного устройства формирования изображения при относительном перемещении этого объекта и упомянутых устройств формирования изображения. Этот способ позволяет упростить смену формируемых изображений, т.к. предусматривает возможность их переключения в каждом устройстве формирования изображения, либо пересылку соответствующих кадров на каждое из устройств формирования изображений. Однако реализация этого способа достаточно сложна, поскольку требует телевизионной, т.е. построчной развртки каждого кадра каждым устройством формирования изображения на специальном экране в окне движущегося объекта. Таким образом, имеется необходимость создания такого способа формирования изображения в системах с перемещающимися относительно друг друга объектами, который был бы свободен от указанных недостатков, - иначе говоря, был бы достаточно прост в реализации. Раскрытие изобретения Для решения поставленной задачи в способе формирования изображения в системах с перемещающимися относительно друг друга объектами, заключающемся в том, что каждый кадр изображения формируют с помощью развртки отдельным устройством формирования изображения, каждое из которых установлено неподвижно относительно других устройств формирования изображения, и синхронизируют 2 начало развртки каждого кадра формируемого изображения с моментом попадания объекта,принимающего визуальную информацию, в зону видимости отдельного устройства формирования изображения при относительном перемещении этого объекта и упомянутых устройств формирования изображения, - согласно настоящему изобретению, заранее разбивают каждый кадр формируемого изображения на равные фрагменты, состоящие каждый из одного или более элементов изображения, расположенных вдоль направления относительного перемещения объекта, принимающего визуальную информацию, в качестве каждого из устройств формирования изображения используют матрицу излучателей, размеры каждой из которых соответствуют размерам одного упомянутого фрагмента, каждый кадр изображения формируют путм его развртки соответствующей матрицей излучателей и выбирают скорость развртки кадра каждой матрицей излучателей так, чтобы все фрагменты, составляющие этот кадр, последовательно высвечивались этой матрицей излучателей, по меньшей мере, один раз,пока данная матрица излучателей находится в зоне видимости объекта, принимающего визуальную информацию. При этом развртку каждого из упомянутых кадров осуществляют соответствующей ему матрицей излучателей. В существующем уровне техники не выявлено объектов, которые содержали бы такую совокупность существенных признаков, что позволяет считать предлагаемый способ новым. Способы формирования изображения с помощью его пофрагментной развртки матрицей излучателей известны, - например, из выложенной заявки Японии 06-214509. Однако ни в одном из известных источников информации не обнаружено упоминания всей указанной выше совокупности отличительных признаков предлагаемого способа, что позволяет считать его имеющим изобретательский уровень. Краткое описание чертежей Изобретение иллюстрируется чертежами,на которых фиг. 1 представляет разбиение изображения на фрагменты; фиг. 2 иллюстрирует процесс формирования изображения при относительном перемещении объекта, принимающего визуальную информацию, и матрицы излучателей; фиг. 3 показывает процесс формирования многокадрового изображения при относительном перемещении объекта, принимающего визуальную информацию, и группы матриц излучателей. Подробное описание выполнений изобретения На фиг. 1 представлено поэлементное разбиение одного кадра изображения. Предполагается, что относительное перемещение объекта, 3 принимающего визуальную информацию (например, зрителя в вагоне поезда), и устройства формирования изображения происходит в горизонтальной плоскости. Поэтому показанный на фиг. 1 кадр изображения разбит на вертикальные элементы 1-10. В случае, когда относительное перемещение объекта, принимающего визуальную информацию, и устройства формирования изображения происходит в вертикальной плоскости (например, при движении кабины лифта), изображение будет разбито на горизонтальные элементы. В любом случае все элементы имеют одинаковые размеры. Это сделано для того, чтобы любой такой элемент мог быть воспроизведен одним и тем же устройством формирования изображения. В качестве такого устройства в предлагаемом способе используется матрица излучателей, высота которой (в случае горизонтального направления вышеупомянутого относительного перемещения) соответствует высоте каждого элемента изображения. Ширина матрицы при этом может быть равна ширине одного элемента изображения, но может равняться и ширине нескольких(например, двух) стоящих рядом элементов изображения. Таким образом, размеры матрицы излучателей соответствуют размерам фрагмента изображения, который может состоять из одного или нескольких элементов изображения. При относительном перемещении такой матрицы излучателей и объекта, принимающего визуальную информацию (см. фиг. 2), излучатели матрицы последовательно высвечивают отдельные фрагменты всего изображения. Если фрагмент изображения состоит лишь из одного элемента изображения, то матрица излучателей последовательно высвечивает эти элементы 1-10 изображения один за другим. Если фрагмент изображения состоит, к примеру, из двух элементов изображения, то матрица излучателей будет одновременно высвечивать два соседних элемента изображения (например, 1 и 2), потом два следующих (3 и 4) и т.д. Хотя принципиально не исключн и такой вариант, когда последовательно высвечивается каждая возможная пара элементов, т.е. сначала элементы 1 и 2, затем 2 и 3, потом 3 и 4 и т.д. Выбор конкретного варианта высвечивания фрагментов изображения определяется прежде всего скоростью взаимного перемещения матрицы излучателей и объекта,принимающего визуальную информацию. При этом направление высвечивания (т.е. от элемента 1 к элементу 10, либо от элемента 10 к элементу 1) не имеет значения, поскольку высвечивание фрагментов происходит достаточно быстро для того, чтобы глаз наблюдателя воспринимал не отдельные высвечиваемые фрагменты, а вс изображение целиком. Также не имеет значения, сколько раз матрица излучателей успеет высветить вс изображение, важно лишь, чтобы это изображение было высвечено полностью хотя бы один раз за то время, пока объект, при 002077 4 нимающий визуальную информацию, находится в зоне видимости данной матрицы излучателей. Фиг. 3 иллюстрирует процесс формирования многокадрового изображения при перемещении объекта 14, принимающего визуальную информацию (наблюдателя в вагоне поезда),мимо нескольких (в данном случае трх) матриц 11-13 излучателей. Все эти матрицы 11-13 одинаковы и имеют одинаковые зоны видимости. При этом работа каждой из матриц 11 - 13 начинается в тот момент, когда объект 14, принимающий визуальную информацию, попадает в зону видимости данной матрицы излучателей. В этот момент соответствующая матрицы излучателей (в данном случае матрицы 11 на фиг. 3) начинает последовательно высвечивать фрагменты своего кадра изображения, как это описано выше для фиг. 2. При выходе объекта 14,принимающего визуальную информацию, за пределы зоны видимости первой матрицы 11 излучателей эта матрица 11 прекращает высвечивание фрагментов. Как только объект 14 попадает в зону видимости следующей матрицы излучателей (в данном случае это вторая матрица 12 излучателей), начинается высвечивание кадра изображения этой матрицы 12. Соседние матрицы излучателей могут высвечивать как отличающиеся друг от друга кадры изображения, так и одинаковые кадры (как, к примеру, показано на фиг. 3). Количество матриц излучателей, высвечивающих один и тот же кадр изображения, определяется общим количеством кадров изображения, общим количеством матриц излучателей в системе и скоростью относительного перемещения матриц излучателей и объекта, принимающего визуальную информацию. Излучатели матриц могут быть выполнены, например, в виде светодиодов, лазеров и других излучающих приборов. Матрица может быть выполнена с использованием лишь одного излучателя, (например, газосветной трубки) перед которым имеется ряд (ряды) отверстий, открываемых механическими или оптоэлектронными заслонками. Конкретный вид матриц излучателей не имеет значения и не входит в объм патентных притязаний по данной заявке. Равным образом в этот объм патентных притязаний не входит и конкретное выполнение средств синхронизации высвечивания кадра отдельной матрицей излучателей с моментом попадания в зону е видимости объекта, принимающего визуальную информацию. Эти средства могут иметь любое выполнение, обеспечивающее необходимую синхронизацию, - в частности, эти средства могут быть такими же, как в вышеупомянутой заявке ВеликобританииПромышленная применимость Как уже отмечено, предлагаемый способ может использоваться на транспорте, особенно в туннелях, и, в частности, в метро, а также в лифтах, например, высотных зданий. Таким образом, предлагаемый способ можно считать промышленно применимым. Приведнное описание предлагаемого способа служит лишь для его иллюстрации, но никак не ограничения. Специалистам будет понятно, что конкретная реализация того или иного признака предлагаемого способа может быть любой, если она обеспечивает соответствующую функцию, выполняемую этим признаком. Поэтому объм патентных притязаний определяется не описанием, а прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ. 1. Способ формирования изображения в системах с перемещающимися относительно друг друга объектами, заключающийся в том,что- каждый кадр изображения формируют с помощью развертки отдельным устройством формирования изображения, каждое из которых установлено неподвижно относительно других устройств формирования изображения, и- синхронизируют начало развертки каждого кадра формируемого изображения с моментом попадания объекта, принимающего визуальную информацию, в зону видимости отдельного устройства формирования изображения при относительном перемещении этого объ 6 екта и упомянутых устройств формирования изображения,отличающийся тем, что- заранее разбивают каждый кадр формируемого изображения на равные фрагменты,состоящие каждый из одного или более элементов изображения, расположенных вдоль направления относительного перемещения объекта,принимающего визуальную информацию,- в качестве каждого из устройств формирования изображения используют матрицу излучателей, размеры каждой из которых соответствуют размерам одного упомянутого фрагмента,- каждый кадр изображения формируют путем его развертки соответствующей матрицей излучателей,- выбирают скорость развертки кадра каждой матрицей излучателей так, чтобы все фрагменты, составляющие этот кадр, последовательно высвечивались этой матрицей излучателей,по меньшей мере, один раз, пока данная матрица излучателей находится в зоне видимости объекта, принимающего визуальную информацию. 2. Способ по п.1, отличающийся тем, что развертку каждого из упомянутых кадров осуществляют соответствующей ему матрицей излучателей.
