Натягиваемое поглощающее изделие

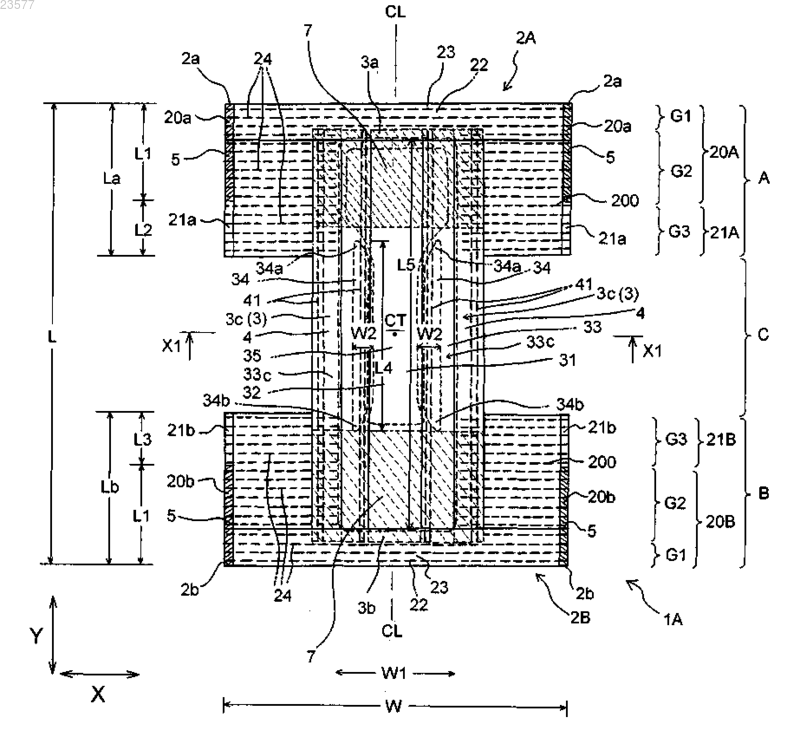

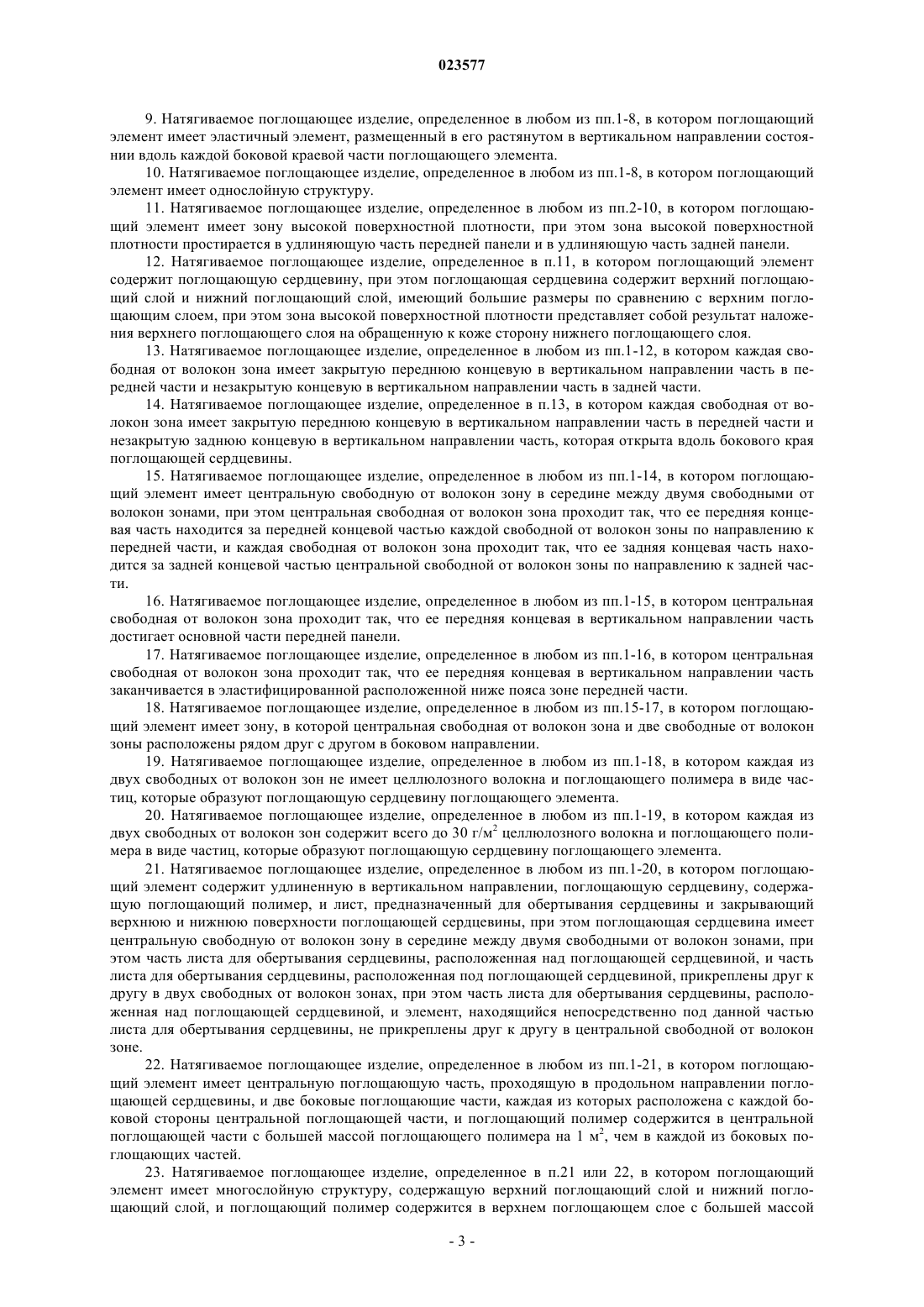

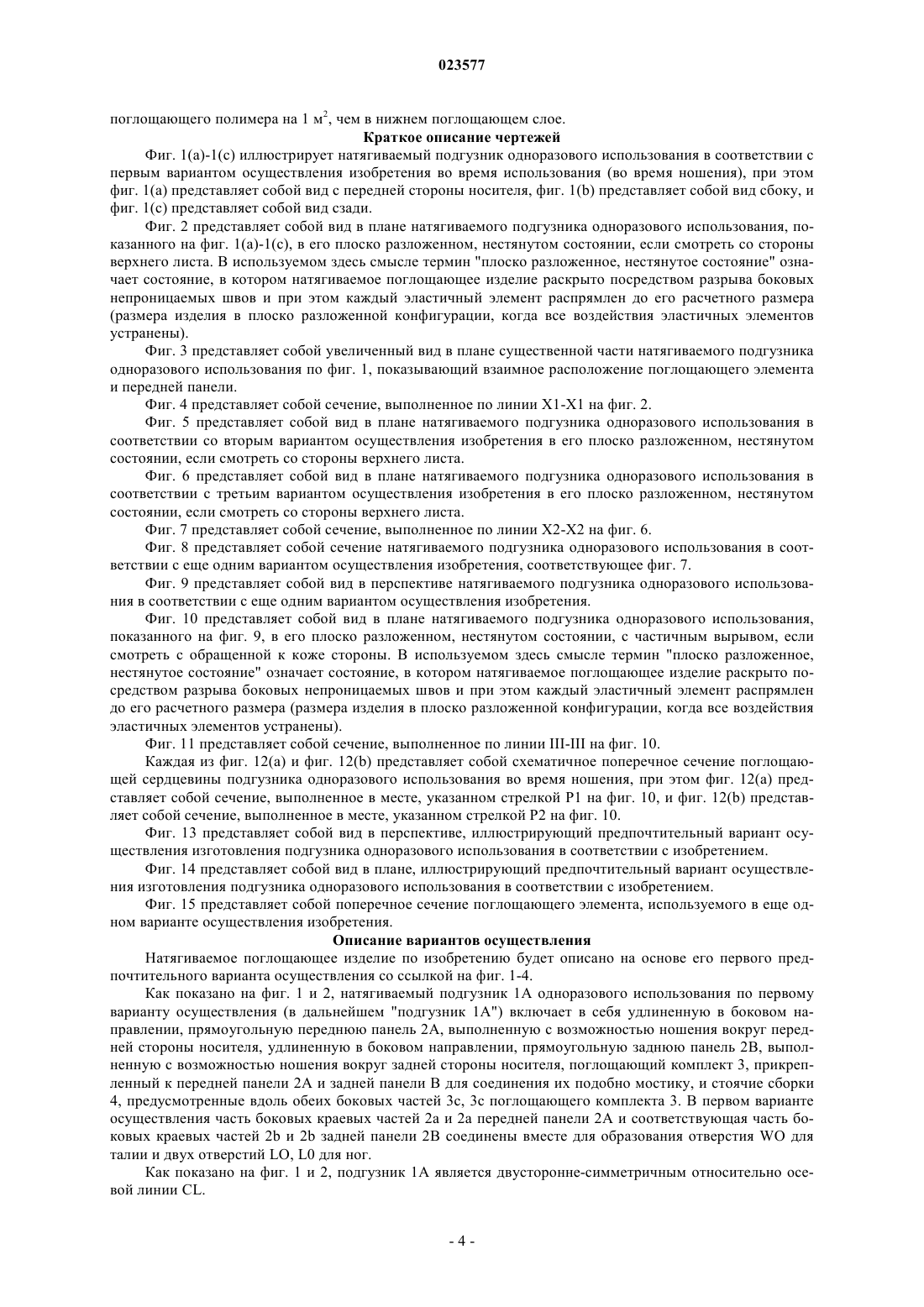

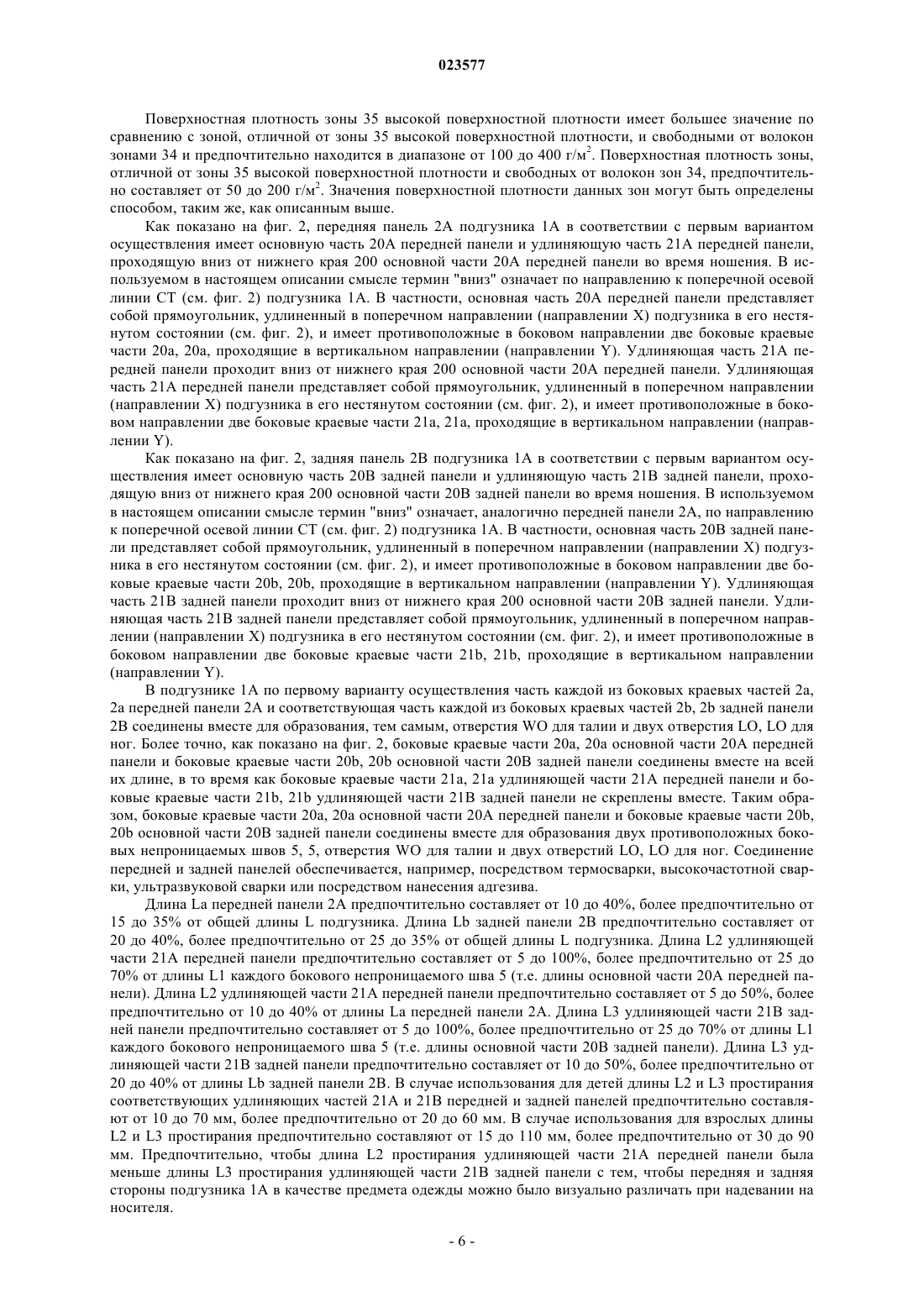

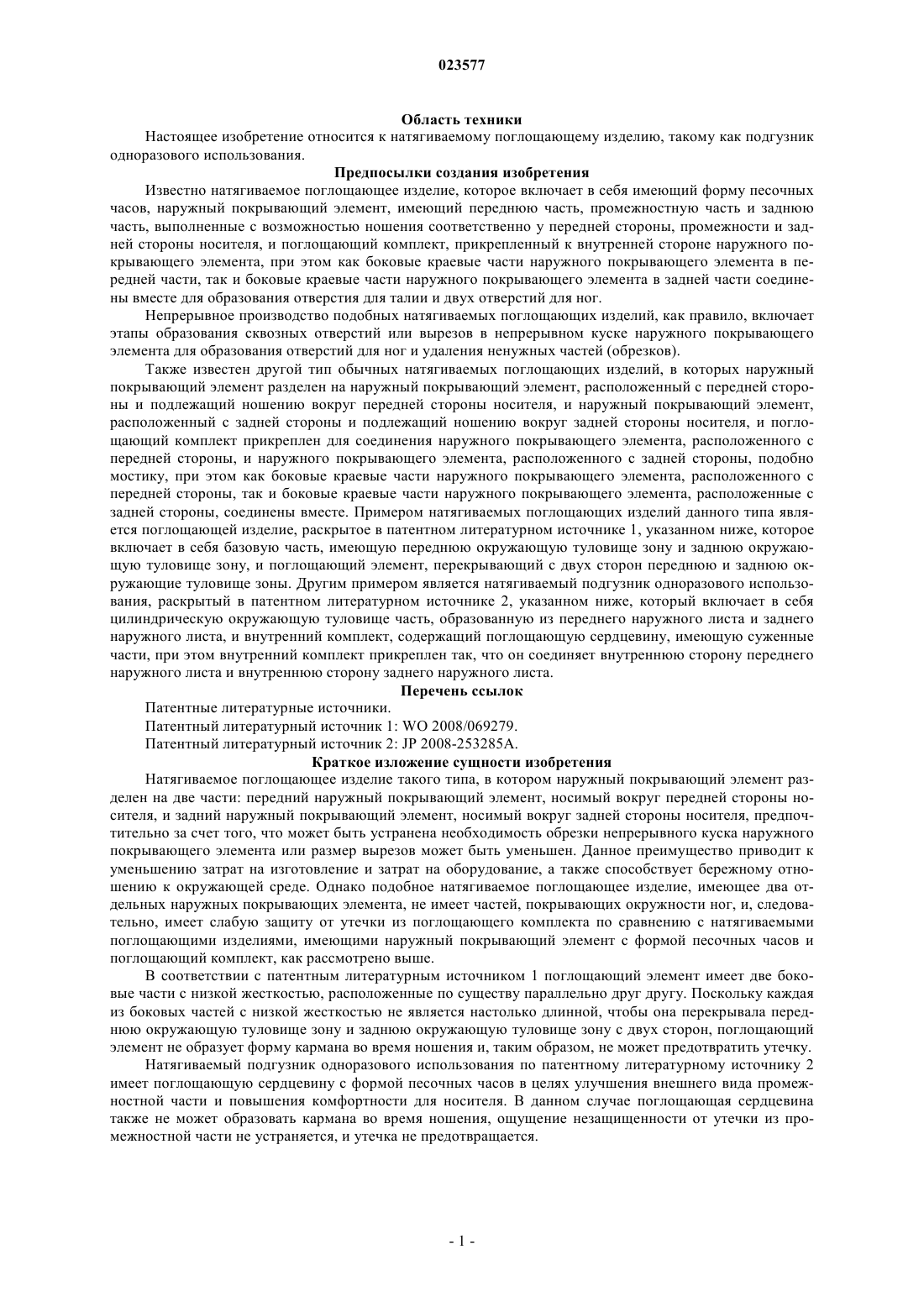

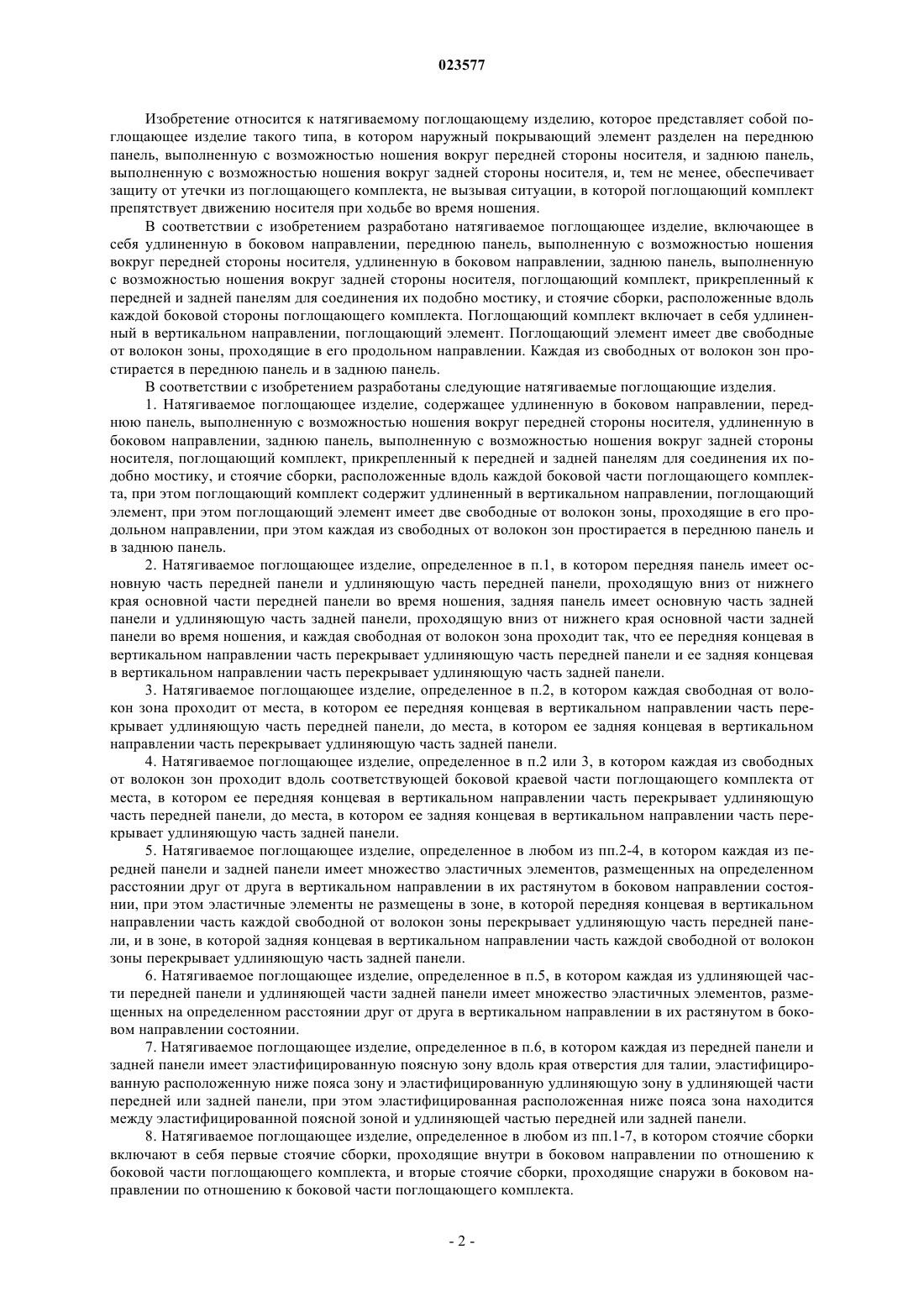

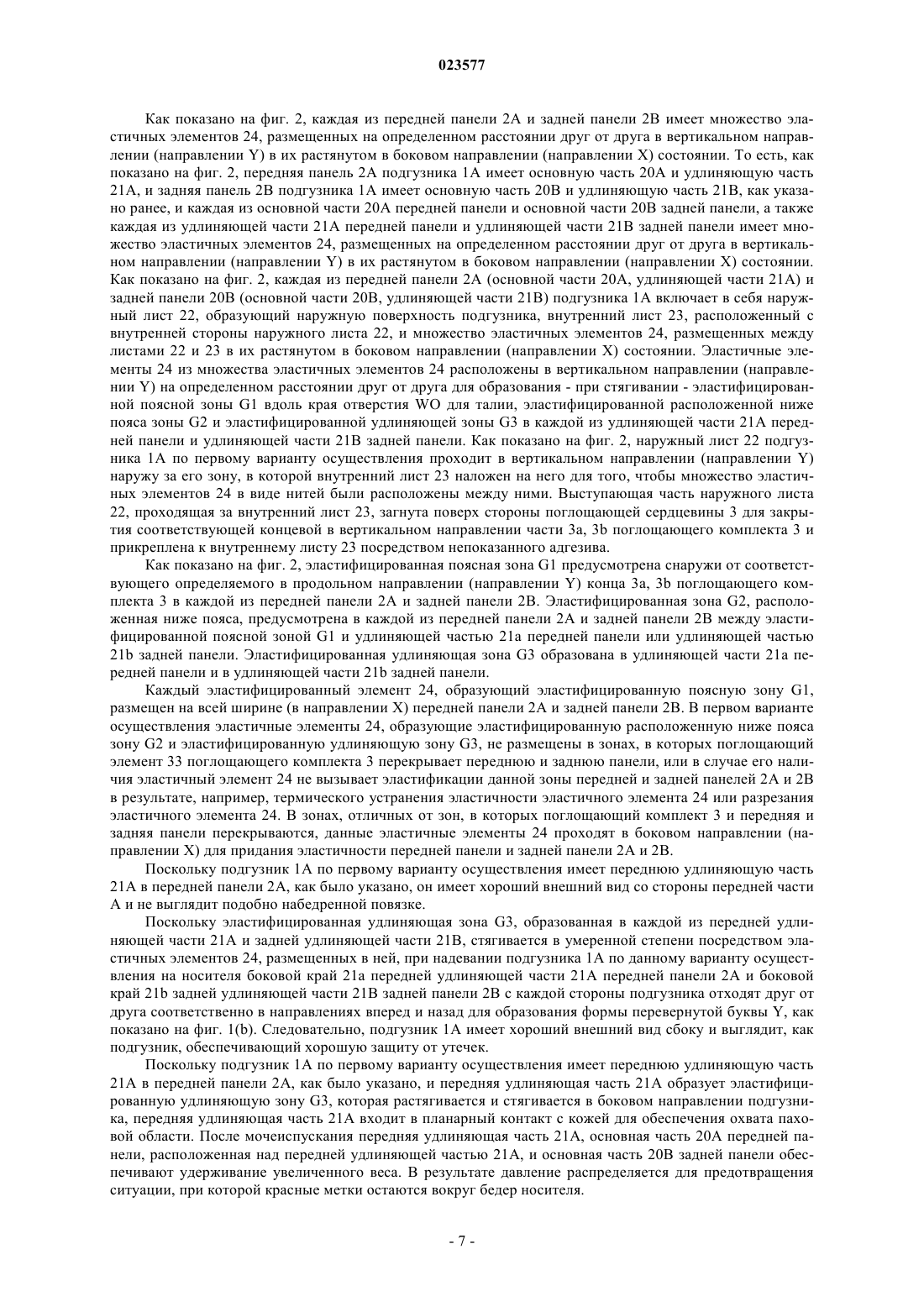

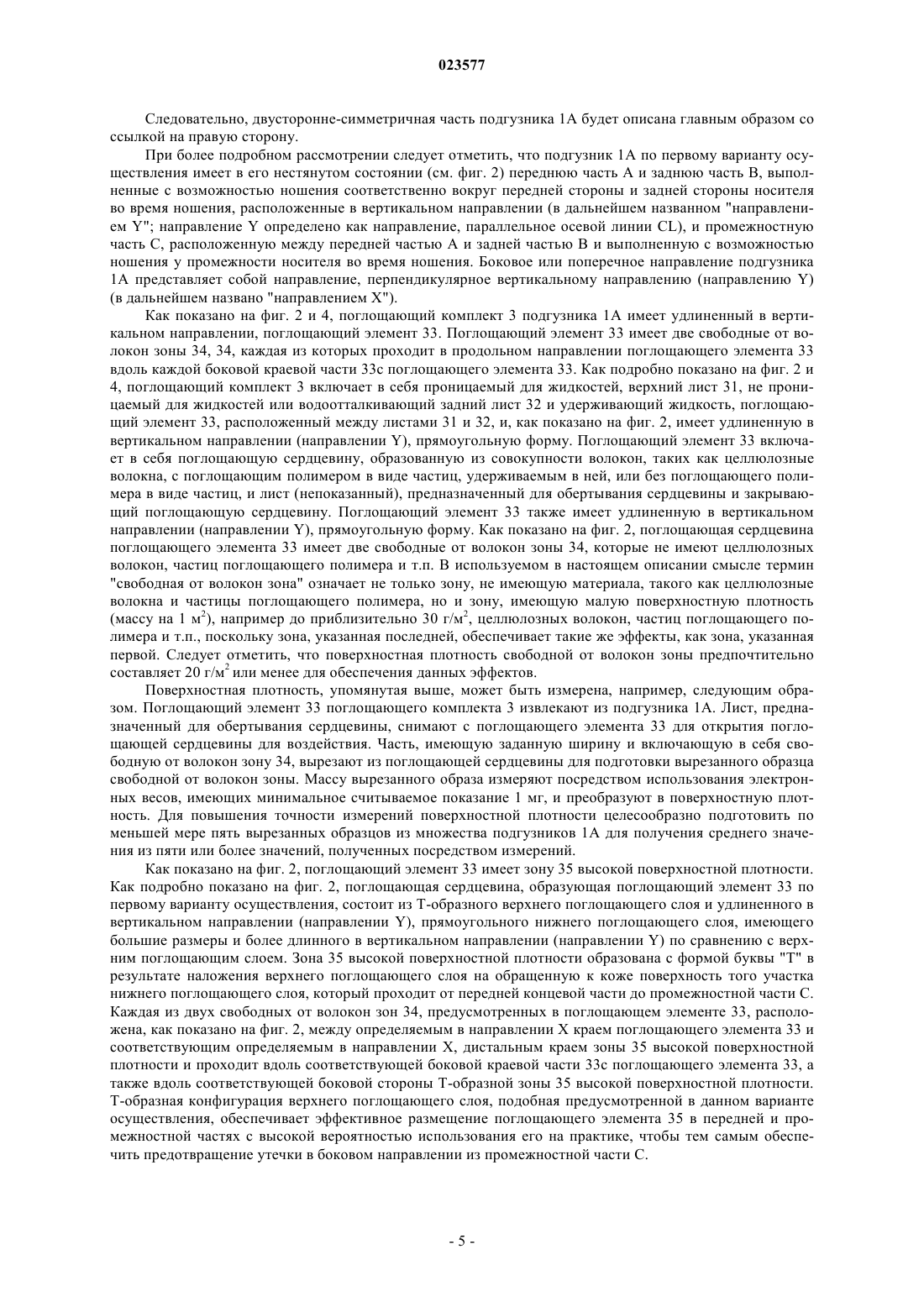

Подгузник (1 А) по изобретению включает в себя переднюю панель (2 А), заднюю панель (2 В),поглощающий комплект (3), прикрепленный к передней и задней панелям для соединения их подобно мостику, и стоячие сборки (4), расположенные вдоль каждой боковой части (3 с,3 с) поглощающего комплекта (3). Поглощающий комплект (3) включает в себя удлиненный в вертикальном направлении поглощающий элемент (33). Поглощающий элемент (33) имеет две свободные от волокон зоны (34, 34), проходящие в его продольном направлении. Каждая из свободных от волокон зон (34, 34) простирается в переднюю панель (2 А) и в заднюю панель (2 В). Область техники Настоящее изобретение относится к натягиваемому поглощающему изделию, такому как подгузник одноразового использования. Предпосылки создания изобретения Известно натягиваемое поглощающее изделие, которое включает в себя имеющий форму песочных часов, наружный покрывающий элемент, имеющий переднюю часть, промежностную часть и заднюю часть, выполненные с возможностью ношения соответственно у передней стороны, промежности и задней стороны носителя, и поглощающий комплект, прикрепленный к внутренней стороне наружного покрывающего элемента, при этом как боковые краевые части наружного покрывающего элемента в передней части, так и боковые краевые части наружного покрывающего элемента в задней части соединены вместе для образования отверстия для талии и двух отверстий для ног. Непрерывное производство подобных натягиваемых поглощающих изделий, как правило, включает этапы образования сквозных отверстий или вырезов в непрерывном куске наружного покрывающего элемента для образования отверстий для ног и удаления ненужных частей (обрезков). Также известен другой тип обычных натягиваемых поглощающих изделий, в которых наружный покрывающий элемент разделен на наружный покрывающий элемент, расположенный с передней стороны и подлежащий ношению вокруг передней стороны носителя, и наружный покрывающий элемент,расположенный с задней стороны и подлежащий ношению вокруг задней стороны носителя, и поглощающий комплект прикреплен для соединения наружного покрывающего элемента, расположенного с передней стороны, и наружного покрывающего элемента, расположенного с задней стороны, подобно мостику, при этом как боковые краевые части наружного покрывающего элемента, расположенного с передней стороны, так и боковые краевые части наружного покрывающего элемента, расположенные с задней стороны, соединены вместе. Примером натягиваемых поглощающих изделий данного типа является поглощающей изделие, раскрытое в патентном литературном источнике 1, указанном ниже, которое включает в себя базовую часть, имеющую переднюю окружающую туловище зону и заднюю окружающую туловище зону, и поглощающий элемент, перекрывающий с двух сторон переднюю и заднюю окружающие туловище зоны. Другим примером является натягиваемый подгузник одноразового использования, раскрытый в патентном литературном источнике 2, указанном ниже, который включает в себя цилиндрическую окружающую туловище часть, образованную из переднего наружного листа и заднего наружного листа, и внутренний комплект, содержащий поглощающую сердцевину, имеющую суженные части, при этом внутренний комплект прикреплен так, что он соединяет внутреннюю сторону переднего наружного листа и внутреннюю сторону заднего наружного листа. Перечень ссылок Патентные литературные источники. Патентный литературный источник 1: WO 2008/069279. Патентный литературный источник 2: JP 2008-253285A. Краткое изложение сущности изобретения Натягиваемое поглощающее изделие такого типа, в котором наружный покрывающий элемент разделен на две части: передний наружный покрывающий элемент, носимый вокруг передней стороны носителя, и задний наружный покрывающий элемент, носимый вокруг задней стороны носителя, предпочтительно за счет того, что может быть устранена необходимость обрезки непрерывного куска наружного покрывающего элемента или размер вырезов может быть уменьшен. Данное преимущество приводит к уменьшению затрат на изготовление и затрат на оборудование, а также способствует бережному отношению к окружающей среде. Однако подобное натягиваемое поглощающее изделие, имеющее два отдельных наружных покрывающих элемента, не имеет частей, покрывающих окружности ног, и, следовательно, имеет слабую защиту от утечки из поглощающего комплекта по сравнению с натягиваемыми поглощающими изделиями, имеющими наружный покрывающий элемент с формой песочных часов и поглощающийкомплект, как рассмотрено выше. В соответствии с патентным литературным источником 1 поглощающий элемент имеет две боковые части с низкой жесткостью, расположенные по существу параллельно друг другу. Поскольку каждая из боковых частей с низкой жесткостью не является настолько длинной, чтобы она перекрывала переднюю окружающую туловище зону и заднюю окружающую туловище зону с двух сторон, поглощающий элемент не образует форму кармана во время ношения и, таким образом, не может предотвратить утечку. Натягиваемый подгузник одноразового использования по патентному литературному источнику 2 имеет поглощающую сердцевину с формой песочных часов в целях улучшения внешнего вида промежностной части и повышения комфортности для носителя. В данном случае поглощающая сердцевина также не может образовать кармана во время ношения, ощущение незащищенности от утечки из промежностной части не устраняется, и утечка не предотвращается. Изобретение относится к натягиваемому поглощающему изделию, которое представляет собой поглощающее изделие такого типа, в котором наружный покрывающий элемент разделен на переднюю панель, выполненную с возможностью ношения вокруг передней стороны носителя, и заднюю панель,выполненную с возможностью ношения вокруг задней стороны носителя, и, тем не менее, обеспечивает защиту от утечки из поглощающего комплекта, не вызывая ситуации, в которой поглощающий комплект препятствует движению носителя при ходьбе во время ношения. В соответствии с изобретением разработано натягиваемое поглощающее изделие, включающее в себя удлиненную в боковом направлении, переднюю панель, выполненную с возможностью ношения вокруг передней стороны носителя, удлиненную в боковом направлении, заднюю панель, выполненную с возможностью ношения вокруг задней стороны носителя, поглощающий комплект, прикрепленный к передней и задней панелям для соединения их подобно мостику, и стоячие сборки, расположенные вдоль каждой боковой стороны поглощающего комплекта. Поглощающий комплект включает в себя удлиненный в вертикальном направлении, поглощающий элемент. Поглощающий элемент имеет две свободные от волокон зоны, проходящие в его продольном направлении. Каждая из свободных от волокон зон простирается в переднюю панель и в заднюю панель. В соответствии с изобретением разработаны следующие натягиваемые поглощающие изделия. 1. Натягиваемое поглощающее изделие, содержащее удлиненную в боковом направлении, переднюю панель, выполненную с возможностью ношения вокруг передней стороны носителя, удлиненную в боковом направлении, заднюю панель, выполненную с возможностью ношения вокруг задней стороны носителя, поглощающий комплект, прикрепленный к передней и задней панелям для соединения их подобно мостику, и стоячие сборки, расположенные вдоль каждой боковой части поглощающего комплекта, при этом поглощающий комплект содержит удлиненный в вертикальном направлении, поглощающий элемент, при этом поглощающий элемент имеет две свободные от волокон зоны, проходящие в его продольном направлении, при этом каждая из свободных от волокон зон простирается в переднюю панель и в заднюю панель. 2. Натягиваемое поглощающее изделие, определенное в п.1, в котором передняя панель имеет основную часть передней панели и удлиняющую часть передней панели, проходящую вниз от нижнего края основной части передней панели во время ношения, задняя панель имеет основную часть задней панели и удлиняющую часть задней панели, проходящую вниз от нижнего края основной части задней панели во время ношения, и каждая свободная от волокон зона проходит так, что ее передняя концевая в вертикальном направлении часть перекрывает удлиняющую часть передней панели и ее задняя концевая в вертикальном направлении часть перекрывает удлиняющую часть задней панели. 3. Натягиваемое поглощающее изделие, определенное в п.2, в котором каждая свободная от волокон зона проходит от места, в котором ее передняя концевая в вертикальном направлении часть перекрывает удлиняющую часть передней панели, до места, в котором ее задняя концевая в вертикальном направлении часть перекрывает удлиняющую часть задней панели. 4. Натягиваемое поглощающее изделие, определенное в п.2 или 3, в котором каждая из свободных от волокон зон проходит вдоль соответствующей боковой краевой части поглощающего комплекта от места, в котором ее передняя концевая в вертикальном направлении часть перекрывает удлиняющую часть передней панели, до места, в котором ее задняя концевая в вертикальном направлении часть перекрывает удлиняющую часть задней панели. 5. Натягиваемое поглощающее изделие, определенное в любом из пп.2-4, в котором каждая из передней панели и задней панели имеет множество эластичных элементов, размещенных на определенном расстоянии друг от друга в вертикальном направлении в их растянутом в боковом направлении состоянии, при этом эластичные элементы не размещены в зоне, в которой передняя концевая в вертикальном направлении часть каждой свободной от волокон зоны перекрывает удлиняющую часть передней панели, и в зоне, в которой задняя концевая в вертикальном направлении часть каждой свободной от волокон зоны перекрывает удлиняющую часть задней панели. 6. Натягиваемое поглощающее изделие, определенное в п.5, в котором каждая из удлиняющей части передней панели и удлиняющей части задней панели имеет множество эластичных элементов, размещенных на определенном расстоянии друг от друга в вертикальном направлении в их растянутом в боковом направлении состоянии. 7. Натягиваемое поглощающее изделие, определенное в п.6, в котором каждая из передней панели и задней панели имеет эластифицированную поясную зону вдоль края отверстия для талии, эластифицированную расположенную ниже пояса зону и эластифицированную удлиняющую зону в удлиняющей части передней или задней панели, при этом эластифицированная расположенная ниже пояса зона находится между эластифицированной поясной зоной и удлиняющей частью передней или задней панели. 8. Натягиваемое поглощающее изделие, определенное в любом из пп.1-7, в котором стоячие сборки включают в себя первые стоячие сборки, проходящие внутри в боковом направлении по отношению к боковой части поглощающего комплекта, и вторые стоячие сборки, проходящие снаружи в боковом направлении по отношению к боковой части поглощающего комплекта. 9. Натягиваемое поглощающее изделие, определенное в любом из пп.1-8, в котором поглощающий элемент имеет эластичный элемент, размещенный в его растянутом в вертикальном направлении состоянии вдоль каждой боковой краевой части поглощающего элемента. 10. Натягиваемое поглощающее изделие, определенное в любом из пп.1-8, в котором поглощающий элемент имеет однослойную структуру. 11. Натягиваемое поглощающее изделие, определенное в любом из пп.2-10, в котором поглощающий элемент имеет зону высокой поверхностной плотности, при этом зона высокой поверхностной плотности простирается в удлиняющую часть передней панели и в удлиняющую часть задней панели. 12. Натягиваемое поглощающее изделие, определенное в п.11, в котором поглощающий элемент содержит поглощающую сердцевину, при этом поглощающая сердцевина содержит верхний поглощающий слой и нижний поглощающий слой, имеющий большие размеры по сравнению с верхним поглощающим слоем, при этом зона высокой поверхностной плотности представляет собой результат наложения верхнего поглощающего слоя на обращенную к коже сторону нижнего поглощающего слоя. 13. Натягиваемое поглощающее изделие, определенное в любом из пп.1-12, в котором каждая свободная от волокон зона имеет закрытую переднюю концевую в вертикальном направлении часть в передней части и незакрытую концевую в вертикальном направлении часть в задней части. 14. Натягиваемое поглощающее изделие, определенное в п.13, в котором каждая свободная от волокон зона имеет закрытую переднюю концевую в вертикальном направлении часть в передней части и незакрытую заднюю концевую в вертикальном направлении часть, которая открыта вдоль бокового края поглощающей сердцевины. 15. Натягиваемое поглощающее изделие, определенное в любом из пп.1-14, в котором поглощающий элемент имеет центральную свободную от волокон зону в середине между двумя свободными от волокон зонами, при этом центральная свободная от волокон зона проходит так, что ее передняя концевая часть находится за передней концевой частью каждой свободной от волокон зоны по направлению к передней части, и каждая свободная от волокон зона проходит так, что ее задняя концевая часть находится за задней концевой частью центральной свободной от волокон зоны по направлению к задней части. 16. Натягиваемое поглощающее изделие, определенное в любом из пп.1-15, в котором центральная свободная от волокон зона проходит так, что ее передняя концевая в вертикальном направлении часть достигает основной части передней панели. 17. Натягиваемое поглощающее изделие, определенное в любом из пп.1-16, в котором центральная свободная от волокон зона проходит так, что ее передняя концевая в вертикальном направлении часть заканчивается в эластифицированной расположенной ниже пояса зоне передней части. 18. Натягиваемое поглощающее изделие, определенное в любом из пп.15-17, в котором поглощающий элемент имеет зону, в которой центральная свободная от волокон зона и две свободные от волокон зоны расположены рядом друг с другом в боковом направлении. 19. Натягиваемое поглощающее изделие, определенное в любом из пп.1-18, в котором каждая из двух свободных от волокон зон не имеет целлюлозного волокна и поглощающего полимера в виде частиц, которые образуют поглощающую сердцевину поглощающего элемента. 20. Натягиваемое поглощающее изделие, определенное в любом из пп.1-19, в котором каждая из двух свободных от волокон зон содержит всего до 30 г/м 2 целлюлозного волокна и поглощающего полимера в виде частиц, которые образуют поглощающую сердцевину поглощающего элемента. 21. Натягиваемое поглощающее изделие, определенное в любом из пп.1-20, в котором поглощающий элемент содержит удлиненную в вертикальном направлении, поглощающую сердцевину, содержащую поглощающий полимер, и лист, предназначенный для обертывания сердцевины и закрывающий верхнюю и нижнюю поверхности поглощающей сердцевины, при этом поглощающая сердцевина имеет центральную свободную от волокон зону в середине между двумя свободными от волокон зонами, при этом часть листа для обертывания сердцевины, расположенная над поглощающей сердцевиной, и часть листа для обертывания сердцевины, расположенная под поглощающей сердцевиной, прикреплены друг к другу в двух свободных от волокон зонах, при этом часть листа для обертывания сердцевины, расположенная над поглощающей сердцевиной, и элемент, находящийся непосредственно под данной частью листа для обертывания сердцевины, не прикреплены друг к другу в центральной свободной от волокон зоне. 22. Натягиваемое поглощающее изделие, определенное в любом из пп.1-21, в котором поглощающий элемент имеет центральную поглощающую часть, проходящую в продольном направлении поглощающей сердцевины, и две боковые поглощающие части, каждая из которых расположена с каждой боковой стороны центральной поглощающей части, и поглощающий полимер содержится в центральной поглощающей части с большей массой поглощающего полимера на 1 м 2, чем в каждой из боковых поглощающих частей. 23. Натягиваемое поглощающее изделие, определенное в п.21 или 22, в котором поглощающий элемент имеет многослойную структуру, содержащую верхний поглощающий слой и нижний поглощающий слой, и поглощающий полимер содержится в верхнем поглощающем слое с большей массой-3 023577 поглощающего полимера на 1 м 2, чем в нижнем поглощающем слое. Краткое описание чертежей Фиг. 1(a)-1(c) иллюстрирует натягиваемый подгузник одноразового использования в соответствии с первым вариантом осуществления изобретения во время использования (во время ношения), при этом фиг. 1(a) представляет собой вид с передней стороны носителя, фиг. 1(b) представляет собой вид сбоку, и фиг. 1(c) представляет собой вид сзади. Фиг. 2 представляет собой вид в плане натягиваемого подгузника одноразового использования, показанного на фиг. 1(a)-1(с), в его плоско разложенном, нестянутом состоянии, если смотреть со стороны верхнего листа. В используемом здесь смысле термин "плоско разложенное, нестянутое состояние" означает состояние, в котором натягиваемое поглощающее изделие раскрыто посредством разрыва боковых непроницаемых швов и при этом каждый эластичный элемент распрямлен до его расчетного размера(размера изделия в плоско разложенной конфигурации, когда все воздействия эластичных элементов устранены). Фиг. 3 представляет собой увеличенный вид в плане существенной части натягиваемого подгузника одноразового использования по фиг. 1, показывающий взаимное расположение поглощающего элемента и передней панели. Фиг. 4 представляет собой сечение, выполненное по линии X1-X1 на фиг. 2. Фиг. 5 представляет собой вид в плане натягиваемого подгузника одноразового использования в соответствии со вторым вариантом осуществления изобретения в его плоско разложенном, нестянутом состоянии, если смотреть со стороны верхнего листа. Фиг. 6 представляет собой вид в плане натягиваемого подгузника одноразового использования в соответствии с третьим вариантом осуществления изобретения в его плоско разложенном, нестянутом состоянии, если смотреть со стороны верхнего листа. Фиг. 7 представляет собой сечение, выполненное по линии Х 2-Х 2 на фиг. 6. Фиг. 8 представляет собой сечение натягиваемого подгузника одноразового использования в соответствии с еще одним вариантом осуществления изобретения, соответствующее фиг. 7. Фиг. 9 представляет собой вид в перспективе натягиваемого подгузника одноразового использования в соответствии с еще одним вариантом осуществления изобретения. Фиг. 10 представляет собой вид в плане натягиваемого подгузника одноразового использования,показанного на фиг. 9, в его плоско разложенном, нестянутом состоянии, с частичным вырывом, если смотреть с обращенной к коже стороны. В используемом здесь смысле термин "плоско разложенное,нестянутое состояние" означает состояние, в котором натягиваемое поглощающее изделие раскрыто посредством разрыва боковых непроницаемых швов и при этом каждый эластичный элемент распрямлен до его расчетного размера (размера изделия в плоско разложенной конфигурации, когда все воздействия эластичных элементов устранены). Фиг. 11 представляет собой сечение, выполненное по линии III-III на фиг. 10. Каждая из фиг. 12(а) и фиг. 12(b) представляет собой схематичное поперечное сечение поглощающей сердцевины подгузника одноразового использования во время ношения, при этом фиг. 12(а) представляет собой сечение, выполненное в месте, указанном стрелкой Р 1 на фиг. 10, и фиг. 12(b) представляет собой сечение, выполненное в месте, указанном стрелкой Р 2 на фиг. 10. Фиг. 13 представляет собой вид в перспективе, иллюстрирующий предпочтительный вариант осуществления изготовления подгузника одноразового использования в соответствии с изобретением. Фиг. 14 представляет собой вид в плане, иллюстрирующий предпочтительный вариант осуществления изготовления подгузника одноразового использования в соответствии с изобретением. Фиг. 15 представляет собой поперечное сечение поглощающего элемента, используемого в еще одном варианте осуществления изобретения. Описание вариантов осуществления Натягиваемое поглощающее изделие по изобретению будет описано на основе его первого предпочтительного варианта осуществления со ссылкой на фиг. 1-4. Как показано на фиг. 1 и 2, натягиваемый подгузник 1 А одноразового использования по первому варианту осуществления (в дальнейшем "подгузник 1 А") включает в себя удлиненную в боковом направлении, прямоугольную переднюю панель 2 А, выполненную с возможностью ношения вокруг передней стороны носителя, удлиненную в боковом направлении, прямоугольную заднюю панель 2 В, выполненную с возможностью ношения вокруг задней стороны носителя, поглощающий комплект 3, прикрепленный к передней панели 2 А и задней панели В для соединения их подобно мостику, и стоячие сборки 4, предусмотренные вдоль обеих боковых частей 3 с, 3 с поглощающего комплекта 3. В первом варианте осуществления часть боковых краевых частей 2 а и 2 а передней панели 2 А и соответствующая часть боковых краевых частей 2b и 2b задней панели 2 В соединены вместе для образования отверстия WO для талии и двух отверстий LO, L0 для ног. Как показано на фиг. 1 и 2, подгузник 1 А является двусторонне-симметричным относительно осевой линии CL. Следовательно, двусторонне-симметричная часть подгузника 1 А будет описана главным образом со ссылкой на правую сторону. При более подробном рассмотрении следует отметить, что подгузник 1 А по первому варианту осуществления имеет в его нестянутом состоянии (см. фиг. 2) переднюю часть А и заднюю часть В, выполненные с возможностью ношения соответственно вокруг передней стороны и задней стороны носителя во время ношения, расположенные в вертикальном направлении (в дальнейшем названном "направлением Y"; направление Y определено как направление, параллельное осевой линии CL), и промежностную часть С, расположенную между передней частью А и задней частью В и выполненную с возможностью ношения у промежности носителя во время ношения. Боковое или поперечное направление подгузника 1 А представляет собой направление, перпендикулярное вертикальному направлению (направлению Y)(в дальнейшем названо "направлением X"). Как показано на фиг. 2 и 4, поглощающий комплект 3 подгузника 1 А имеет удлиненный в вертикальном направлении, поглощающий элемент 33. Поглощающий элемент 33 имеет две свободные от волокон зоны 34, 34, каждая из которых проходит в продольном направлении поглощающего элемента 33 вдоль каждой боковой краевой части 33 с поглощающего элемента 33. Как подробно показано на фиг. 2 и 4, поглощающий комплект 3 включает в себя проницаемый для жидкостей, верхний лист 31, не проницаемый для жидкостей или водоотталкивающий задний лист 32 и удерживающий жидкость, поглощающий элемент 33, расположенный между листами 31 и 32, и, как показано на фиг. 2, имеет удлиненную в вертикальном направлении (направлении Y), прямоугольную форму. Поглощающий элемент 33 включает в себя поглощающую сердцевину, образованную из совокупности волокон, таких как целлюлозные волокна, с поглощающим полимером в виде частиц, удерживаемым в ней, или без поглощающего полимера в виде частиц, и лист (непоказанный), предназначенный для обертывания сердцевины и закрывающий поглощающую сердцевину. Поглощающий элемент 33 также имеет удлиненную в вертикальном направлении (направлении Y), прямоугольную форму. Как показано на фиг. 2, поглощающая сердцевина поглощающего элемента 33 имеет две свободные от волокон зоны 34, которые не имеют целлюлозных волокон, частиц поглощающего полимера и т.п. В используемом в настоящем описании смысле термин"свободная от волокон зона" означает не только зону, не имеющую материала, такого как целлюлозные волокна и частицы поглощающего полимера, но и зону, имеющую малую поверхностную плотность(массу на 1 м 2), например до приблизительно 30 г/м 2, целлюлозных волокон, частиц поглощающего полимера и т.п., поскольку зона, указанная последней, обеспечивает такие же эффекты, как зона, указанная первой. Следует отметить, что поверхностная плотность свободной от волокон зоны предпочтительно составляет 20 г/м 2 или менее для обеспечения данных эффектов. Поверхностная плотность, упомянутая выше, может быть измерена, например, следующим образом. Поглощающий элемент 33 поглощающего комплекта 3 извлекают из подгузника 1 А. Лист, предназначенный для обертывания сердцевины, снимают с поглощающего элемента 33 для открытия поглощающей сердцевины для воздействия. Часть, имеющую заданную ширину и включающую в себя свободную от волокон зону 34, вырезают из поглощающей сердцевины для подготовки вырезанного образца свободной от волокон зоны. Массу вырезанного образа измеряют посредством использования электронных весов, имеющих минимальное считываемое показание 1 мг, и преобразуют в поверхностную плотность. Для повышения точности измерений поверхностной плотности целесообразно подготовить по меньшей мере пять вырезанных образцов из множества подгузников 1 А для получения среднего значения из пяти или более значений, полученных посредством измерений. Как показано на фиг. 2, поглощающий элемент 33 имеет зону 35 высокой поверхностной плотности. Как подробно показано на фиг. 2, поглощающая сердцевина, образующая поглощающий элемент 33 по первому варианту осуществления, состоит из Т-образного верхнего поглощающего слоя и удлиненного в вертикальном направлении (направлении Y), прямоугольного нижнего поглощающего слоя, имеющего большие размеры и более длинного в вертикальном направлении (направлении Y) по сравнению с верхним поглощающим слоем. Зона 35 высокой поверхностной плотности образована с формой буквы "Т" в результате наложения верхнего поглощающего слоя на обращенную к коже поверхность того участка нижнего поглощающего слоя, который проходит от передней концевой части до промежностной части С. Каждая из двух свободных от волокон зон 34, предусмотренных в поглощающем элементе 33, расположена, как показано на фиг. 2, между определяемым в направлении X краем поглощающего элемента 33 и соответствующим определяемым в направлении X, дистальным краем зоны 35 высокой поверхностной плотности и проходит вдоль соответствующей боковой краевой части 33 с поглощающего элемента 33, а также вдоль соответствующей боковой стороны Т-образной зоны 35 высокой поверхностной плотности. Т-образная конфигурация верхнего поглощающего слоя, подобная предусмотренной в данном варианте осуществления, обеспечивает эффективное размещение поглощающего элемента 35 в передней и промежностной частях с высокой вероятностью использования его на практике, чтобы тем самым обеспечить предотвращение утечки в боковом направлении из промежностной части С. Поверхностная плотность зоны 35 высокой поверхностной плотности имеет большее значение по сравнению с зоной, отличной от зоны 35 высокой поверхностной плотности, и свободными от волокон зонами 34 и предпочтительно находится в диапазоне от 100 до 400 г/м 2. Поверхностная плотность зоны,отличной от зоны 35 высокой поверхностной плотности и свободных от волокон зон 34, предпочтительно составляет от 50 до 200 г/м 2. Значения поверхностной плотности данных зон могут быть определены способом, таким же, как описанным выше. Как показано на фиг. 2, передняя панель 2 А подгузника 1 А в соответствии с первым вариантом осуществления имеет основную часть 20 А передней панели и удлиняющую часть 21 А передней панели,проходящую вниз от нижнего края 200 основной части 20 А передней панели во время ношения. В используемом в настоящем описании смысле термин "вниз" означает по направлению к поперечной осевой линии СТ (см. фиг. 2) подгузника 1 А. В частности, основная часть 20 А передней панели представляет собой прямоугольник, удлиненный в поперечном направлении (направлении X) подгузника в его нестянутом состоянии (см. фиг. 2), и имеет противоположные в боковом направлении две боковые краевые части 20 а, 20 а, проходящие в вертикальном направлении (направлении Y). Удлиняющая часть 21 А передней панели проходит вниз от нижнего края 200 основной части 20 А передней панели. Удлиняющая часть 21 А передней панели представляет собой прямоугольник, удлиненный в поперечном направлении(направлении X) подгузника в его нестянутом состоянии (см. фиг. 2), и имеет противоположные в боковом направлении две боковые краевые части 21 а, 21 а, проходящие в вертикальном направлении (направлении Y). Как показано на фиг. 2, задняя панель 2 В подгузника 1 А в соответствии с первым вариантом осуществления имеет основную часть 20 В задней панели и удлиняющую часть 21 В задней панели, проходящую вниз от нижнего края 200 основной части 20 В задней панели во время ношения. В используемом в настоящем описании смысле термин "вниз" означает, аналогично передней панели 2 А, по направлению к поперечной осевой линии СТ (см. фиг. 2) подгузника 1 А. В частности, основная часть 20 В задней панели представляет собой прямоугольник, удлиненный в поперечном направлении (направлении X) подгузника в его нестянутом состоянии (см. фиг. 2), и имеет противоположные в боковом направлении две боковые краевые части 20b, 20b, проходящие в вертикальном направлении (направлении Y). Удлиняющая часть 21 В задней панели проходит вниз от нижнего края 200 основной части 20 В задней панели. Удлиняющая часть 21 В задней панели представляет собой прямоугольник, удлиненный в поперечном направлении (направлении X) подгузника в его нестянутом состоянии (см. фиг. 2), и имеет противоположные в боковом направлении две боковые краевые части 21b, 21b, проходящие в вертикальном направлении(направлении Y). В подгузнике 1 А по первому варианту осуществления часть каждой из боковых краевых частей 2 а,2 а передней панели 2 А и соответствующая часть каждой из боковых краевых частей 2b, 2b задней панели 2 В соединены вместе для образования, тем самым, отверстия WO для талии и двух отверстия LO, LO для ног. Более точно, как показано на фиг. 2, боковые краевые части 20 а, 20 а основной части 20 А передней панели и боковые краевые части 20b, 20b основной части 20 В задней панели соединены вместе на всей их длине, в то время как боковые краевые части 21 а, 21 а удлиняющей части 21 А передней панели и боковые краевые части 21b, 21b удлиняющей части 21 В задней панели не скреплены вместе. Таким образом, боковые краевые части 20 а, 20 а основной части 20 А передней панели и боковые краевые части 20b,20b основной части 20 В задней панели соединены вместе для образования двух противоположных боковых непроницаемых швов 5, 5, отверстия WO для талии и двух отверстий LO, LO для ног. Соединение передней и задней панелей обеспечивается, например, посредством термосварки, высокочастотной сварки, ультразвуковой сварки или посредством нанесения адгезива. Длина La передней панели 2 А предпочтительно составляет от 10 до 40%, более предпочтительно от 15 до 35% от общей длины L подгузника. Длина Lb задней панели 2 В предпочтительно составляет от 20 до 40%, более предпочтительно от 25 до 35% от общей длины L подгузника. Длина L2 удлиняющей части 21 А передней панели предпочтительно составляет от 5 до 100%, более предпочтительно от 25 до 70% от длины L1 каждого бокового непроницаемого шва 5 (т.е. длины основной части 20 А передней панели). Длина L2 удлиняющей части 21 А передней панели предпочтительно составляет от 5 до 50%, более предпочтительно от 10 до 40% от длины La передней панели 2 А. Длина L3 удлиняющей части 21 В задней панели предпочтительно составляет от 5 до 100%, более предпочтительно от 25 до 70% от длины L1 каждого бокового непроницаемого шва 5 (т.е. длины основной части 20 В задней панели). Длина L3 удлиняющей части 21 В задней панели предпочтительно составляет от 10 до 50%, более предпочтительно от 20 до 40% от длины Lb задней панели 2 В. В случае использования для детей длины L2 и L3 простирания соответствующих удлиняющих частей 21 А и 21 В передней и задней панелей предпочтительно составляют от 10 до 70 мм, более предпочтительно от 20 до 60 мм. В случае использования для взрослых длиныL2 и L3 простирания предпочтительно составляют от 15 до 110 мм, более предпочтительно от 30 до 90 мм. Предпочтительно, чтобы длина L2 простирания удлиняющей части 21 А передней панели была меньше длины L3 простирания удлиняющей части 21 В задней панели с тем, чтобы передняя и задняя стороны подгузника 1 А в качестве предмета одежды можно было визуально различать при надевании на носителя. Как показано на фиг. 2, каждая из передней панели 2 А и задней панели 2 В имеет множество эластичных элементов 24, размещенных на определенном расстоянии друг от друга в вертикальном направлении (направлении Y) в их растянутом в боковом направлении (направлении X) состоянии. То есть, как показано на фиг. 2, передняя панель 2 А подгузника 1 А имеет основную часть 20 А и удлиняющую часть 21 А, и задняя панель 2 В подгузника 1 А имеет основную часть 20 В и удлиняющую часть 21 В, как указано ранее, и каждая из основной части 20 А передней панели и основной части 20 В задней панели, а также каждая из удлиняющей части 21 А передней панели и удлиняющей части 21 В задней панели имеет множество эластичных элементов 24, размещенных на определенном расстоянии друг от друга в вертикальном направлении (направлении Y) в их растянутом в боковом направлении (направлении X) состоянии. Как показано на фиг. 2, каждая из передней панели 2 А (основной части 20 А, удлиняющей части 21 А) и задней панели 20 В (основной части 20 В, удлиняющей части 21 В) подгузника 1 А включает в себя наружный лист 22, образующий наружную поверхность подгузника, внутренний лист 23, расположенный с внутренней стороны наружного листа 22, и множество эластичных элементов 24, размещенных между листами 22 и 23 в их растянутом в боковом направлении (направлении X) состоянии. Эластичные элементы 24 из множества эластичных элементов 24 расположены в вертикальном направлении (направлении Y) на определенном расстоянии друг от друга для образования - при стягивании - эластифицированной поясной зоны G1 вдоль края отверстия WO для талии, эластифицированной расположенной ниже пояса зоны G2 и эластифицированной удлиняющей зоны G3 в каждой из удлиняющей части 21 А передней панели и удлиняющей части 21 В задней панели. Как показано на фиг. 2, наружный лист 22 подгузника 1 А по первому варианту осуществления проходит в вертикальном направлении (направлении Y) наружу за его зону, в которой внутренний лист 23 наложен на него для того, чтобы множество эластичных элементов 24 в виде нитей были расположены между ними. Выступающая часть наружного листа 22, проходящая за внутренний лист 23, загнута поверх стороны поглощающей сердцевины 3 для закрытия соответствующей концевой в вертикальном направлении части 3 а, 3b поглощающего комплекта 3 и прикреплена к внутреннему листу 23 посредством непоказанного адгезива. Как показано на фиг. 2, эластифицированная поясная зона G1 предусмотрена снаружи от соответствующего определяемого в продольном направлении (направлении Y) конца 3 а, 3b поглощающего комплекта 3 в каждой из передней панели 2 А и задней панели 2 В. Эластифицированная зона G2, расположенная ниже пояса, предусмотрена в каждой из передней панели 2 А и задней панели 2 В между эластифицированной поясной зоной G1 и удлиняющей частью 21 а передней панели или удлиняющей частью 21b задней панели. Эластифицированная удлиняющая зона G3 образована в удлиняющей части 21 а передней панели и в удлиняющей части 21b задней панели. Каждый эластифицированный элемент 24, образующий эластифицированную поясную зону G1,размещен на всей ширине (в направлении X) передней панели 2 А и задней панели 2 В. В первом варианте осуществления эластичные элементы 24, образующие эластифицированную расположенную ниже пояса зону G2 и эластифицированную удлиняющую зону G3, не размещены в зонах, в которых поглощающий элемент 33 поглощающего комплекта 3 перекрывает переднюю и заднюю панели, или в случае его наличия эластичный элемент 24 не вызывает эластификации данной зоны передней и задней панелей 2 А и 2 В в результате, например, термического устранения эластичности эластичного элемента 24 или разрезания эластичного элемента 24. В зонах, отличных от зон, в которых поглощающий комплект 3 и передняя и задняя панели перекрываются, данные эластичные элементы 24 проходят в боковом направлении (направлении X) для придания эластичности передней панели и задней панели 2 А и 2 В. Поскольку подгузник 1 А по первому варианту осуществления имеет переднюю удлиняющую часть 21 А в передней панели 2 А, как было указано, он имеет хороший внешний вид со стороны передней части А и не выглядит подобно набедренной повязке. Поскольку эластифицированная удлиняющая зона G3, образованная в каждой из передней удлиняющей части 21 А и задней удлиняющей части 21 В, стягивается в умеренной степени посредством эластичных элементов 24, размещенных в ней, при надевании подгузника 1 А по данному варианту осуществления на носителя боковой край 21 а передней удлиняющей части 21 А передней панели 2 А и боковой край 21b задней удлиняющей части 21 В задней панели 2 В с каждой стороны подгузника отходят друг от друга соответственно в направлениях вперед и назад для образования формы перевернутой буквы Y, как показано на фиг. 1(b). Следовательно, подгузник 1 А имеет хороший внешний вид сбоку и выглядит, как подгузник, обеспечивающий хорошую защиту от утечек. Поскольку подгузник 1 А по первому варианту осуществления имеет переднюю удлиняющую часть 21 А в передней панели 2 А, как было указано, и передняя удлиняющая часть 21 А образует эластифицированную удлиняющую зону G3, которая растягивается и стягивается в боковом направлении подгузника, передняя удлиняющая часть 21 А входит в планарный контакт с кожей для обеспечения охвата паховой области. После мочеиспускания передняя удлиняющая часть 21 А, основная часть 20 А передней панели, расположенная над передней удлиняющей частью 21 А, и основная часть 20 В задней панели обеспечивают удерживание увеличенного веса. В результате давление распределяется для предотвращения ситуации, при которой красные метки остаются вокруг бедер носителя. Как было указано, подгузник 1 А по данному варианту осуществления имеет удлиняющую часть 21 В задней панели и эластифицированную удлиняющую зону G3, которая растягивается и стягивается в боковом направлении подгузника, в задней панели 2 В. В результате удлиняющая часть 21 В задней панели входит в планарный контакт с кожей для обеспечения охвата ягодиц, и вероятность того, что подгузник по данному варианту осуществления будет вызывать обнажение части ягодиц носителя, будет меньше, чем в случае обычных подгузников, у которых боковые краевые части передней панели 2 А и боковые краевые части задней панели 2 В скреплены вместе на всей их длине в вертикальном направлении. Поглощающий комплект 3 прикреплен в его зоне со стороны концевой в продольном направлении(направлении Y) части 3 а к передней панели 2 А посредством адгезива 7 и в зоне со стороны противоположной концевой в продольном направлении (направлении Y) части 3b к задней панели 2 В посредством адгезива 7. При подробном рассмотрении следует отметить, что в передней части А подгузника 1 А по первому варианту осуществления адгезив 7 предпочтительно нанесен на зону между противоположными в боковом направлении (направлении X) краями боковых частей 3 с, 3 с поглощающего комплекта 3 и в вертикальном направлении (направлении Y) снаружи от воображаемой линии, соединяющей самые концы концевых в вертикальном направлении, передних частей 34 а, (описанных в дальнейшем) двух свободных от волокон зон 34, образованных в поглощающем элементе 33, как показано на фиг. 2, при этом зона нанесения адгезива "включает в себя" данную воображаемую линию. С эстетической точки зрения более предпочтительно, чтобы адгезив был нанесен на зону, находящуюся в вертикальном направлении(направлении Y) снаружи от места, расположенного между данной воображаемой линией и нижним краем 200 основной части 20 А передней панели, как показано на фиг. 2. В задней части В подгузника 1 А по первому варианту осуществления адгезив 7 предпочтительно нанесен на зону между противоположными в боковом направлении (направлении X) краями боковых частей 3 с, 3 с поглощающего комплекта 3 и в вертикальном направлении (направлении Y) снаружи от воображаемой линии, соединяющей самые концы концевых в вертикальном направлении, задних частей 34b (описанных в дальнейшем) двух свободных от волокон зон 34, образованных в поглощающем элементе 33, как показано на фиг. 2, при этом зона нанесения адгезива "включает в себя" данную воображаемую линию. С точки зрения предотвращения обнажения ягодиц носителя более предпочтительно,чтобы адгезив 7 был нанесен на зону, находящуюся в вертикальном направлении (направлении Y) снаружи от данной воображаемой линии, как показано на фиг. 2. В подгузнике 1 А по первому варианту осуществления расстояние от проксимального (в направлении Y) конца адгезива 7 в задней части В до самых концов описанных в дальнейшем, концевых в вертикальном направлении, задних частей 34b двух свободных от волокон зон 34 меньше, чем расстояние от проксимального (в направлении Y) конца адгезива 7 в передней части А до самых концов описанных в дальнейшем, концевых в вертикальном направлении, передних частей 34 а двух свободных от волокон зон 34. Как показано на фиг. 2, две свободные от волокон зоны 34, образованные в поглощающем элементе 33, простираются в переднюю панель 2 А и в заднюю панель 2 В. В подгузнике 1 А по первому варианту осуществления передняя концевая в вертикальном направлении (направлении Y) часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели, и задняя концевая в вертикальном направлении часть 34b каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 В задней панели. При подробном рассмотрении следует отметить, что каждая из свободных от волокон зон 34 подгузника 1 А по первому варианту осуществления проходит в направлении Y вдоль соответствующей боковой краевой части 33 с поглощающего элемента 33 от места, в котором ее передняя концевая в вертикальном направлении часть 34 а перекрывает удлиняющую часть 21 А передней панели,имеющуюся в передней панели 2 А, до места, в котором ее задняя концевая в вертикальном направлении часть 34b перекрывает удлиняющую часть 21 В задней панели, имеющуюся в задней панели 2 В. Поглощающий элемент 33 предпочтительно имеет ширину W1 в боковом направлении (направлении X), находящуюся в диапазоне от 35 до 65%, более предпочтительно от 40 до 60% от ширины W передней и задней панелей 2 А и 2 В в боковом направлении (направлении X) в состоянии, показанном на фиг. 2. Каждая свободная от волокон зона 34 предпочтительно имеет ширину W2 в боковом направлении(направлении X), находящуюся в диапазоне от 2 до 30%, более предпочтительно от 5 до 20% от шириныW1 поглощающего элемента 33, так что поглощающий элемент 33 может обеспечить хорошее прилегание к контуру ног носителя, не создавая препятствий движениям носителя при ходьбе, обеспечить легкое образование кармана, выпуклого наружу, и гарантировать достаточные поглощающие характеристики в его промежностной части С во время ношения. Ширина W2 каждой свободной от волокон зоны 34 предпочтительно составляет от 2 до 30 мм, более предпочтительно от 5 до 25 мм при использовании для детей и от 3 до 40 мм, более предпочтительно от 5 до 30 мм при использовании для взрослых. Каждая свободная от волокон зона 34 предпочтительно имеет длину L5 в вертикальном направлении (направлении Y), составляющую от 20 до 70%, более предпочтительно от 30 до 60% от длины L4 поглощающего элемента 33 в вертикальном направлении (направлении Y). В подгузнике 1 А по первому варианту осуществления эластичные элементы 24 не размещены в зоне, в которой передняя концевая в вертикальном направлении часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели, и в зоне, в которой задняя концевая в вертикальном направлении часть 34b каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 В задней панели. Предусмотрено, что в используемом в настоящем документе смысле выражение "эластичные элементы 24 не размещены" означает то, что эластичные элементы 24 совсем не размещены или, в случае его наличия, размещенный эластичный элемент 24 находится в состоянии, в котором он не способен придать эластичность передней и задней панели 2 А и 2 В. В первом варианте осуществления, как было рассмотрено ранее, эластичные элементы 24, образующие эластифицированную удлиняющую зону G3, отсутствуют в зоне, в которой поглощающий элемент 33 поглощающего комплекта 3 перекрывает удлиняющие части передней и задней панелей, или в том случае, если какой-либо эластичный элемент 24 размещен в ней, эластичный элемент 24 находится в состоянии, в котором он не способен придать эластичность передней панели 2 А и задней панели 2 В. Например, никакие эластичные элементы 24 не размещены в зоне, в которой передняя концевая в вертикальном направлении часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели, как показано на фиг. 3. В подгузнике 1 А по первому варианту осуществления эластичные элементы 24, образующие эластифицированную удлиняющую зону G3, отсутствуют во всей зоне, в которой поглощающий элемент 33 перекрывает удлиняющую часть 21 А передней панели, или в случае их наличия они находятся в состоянии, в котором они не способны придать эластичность передней панели 2 А и задней панели 2 В. Тем не менее, необходимо только то, чтобы подобное состояние без эластичности было обеспечено в зоне, в которой передняя концевая в вертикальном направлении часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели. То есть эластичный элемент 24, образующий эластифицированную удлиняющую зону G3, может быть размещен для придания эластичности в зонах, отличных от зоны, в которой передние концевые в вертикальном направлении части 34 а свободных от волокон зон 34 перекрывают удлиняющую часть 21 А передней панели. В подгузнике 1 А по первому варианту осуществления имеющая высокую поверхностную плотность зона 35 поглощающего элемента 33 простирается в удлиняющую часть 21 А передней панели и в удлиняющую часть 21 В задней панели, как показано на фиг. 2. При подробном рассмотрении следует отметить, что Т-образная зона 35 высокой поверхностной плотности расположена так, что она проходит от основной части 20 А передней панели, имеющейся в передней панели 2 А, через удлиняющую часть 21 А передней панели к удлиняющей части 20 В задней панели, имеющейся в задней панели 20 В, как показано на фиг. 2, так что передняя панель 20 А может иметь увеличенную поглощающую способность. В подгузнике 1 А по первому варианту осуществления стоячие сборки 4, предусмотренные в каждой боковой части 3 с поглощающего комплекта 3, состоят из первых стоячих сборок 4 а, проходящих в боковом направлении (направлении X) внутри от боковой части 3 с поглощающего комплекта 3, и из вторых стоячих сборок 4b, проходящих в боковом направлении (направлении X) снаружи от боковой части 3 с поглощающего комплекта 3. Каждые из первых и вторых стоячих сборок 4 а и 4b образованы из листа 40,образующего стоячие сборки, и из множества эластичных элементов 41, размещенных в их растянутом состоянии в вертикальном направлении (направлении Y в плоско разложенном, нестянутом состоянии натягиваемого поглощающего изделия) листа 40, образующего стоячие сборки. В частности, в подгузнике 1 А по первому варианту осуществления лист 40, образующий стоячие сборки, представляет собой один лист, который сложен вдвое с образованием двухслойного листа вдоль линии сгиба, соответствующей концу свободного края первых стоячих сборок 4 а. Множество эластичных элементов 41 закреплены в их растянутом состоянии в вертикальном направлении (направлении Y) посредством адгезива между двумя слоями сложенного листа для образования первых стоячих сборок 4 а, как показано на фиг. 4. В подгузнике 1 А по первому варианту осуществления двухслойный лист проходит в боковом направлении (направлении X) наружу, и он дополнительно сложен вдвое вдоль линии сгиба, соответствующей концу свободного края вторых стоячих сборок 4b, с образованием четырехслойного листа, как показано на фиг. 4. Множество эластичных элементов 41 размещены и закреплены посредством адгезива в их растянутом состоянии в вертикальном направлении (направлении Y) между двухслойными панелями четырехслойного листа для образования вторых стоячих сборок 4b. Как показано на фиг. 4, верхний лист 31 подгузника 1 А по первому варианту осуществления имеет большую длину по сравнению с задним листом 32 в боковом направлении (направлении X), и часть верхнего листа 31, выступающая за каждый определяемый в боковом направлении (направлении X), боковой край поглощающего элемента 33,прикреплена к вышеописанным двухслойным панелям в зоне первого линейного соединения ба, которое образовано на небольшом расстоянии от каждого определяемого в боковом направлении (направленииX), бокового края поглощающего элемента 33 снаружи от него. Как показано на фиг. 4, край двухслойного листа вставлен между поглощающим элементом 33 и задним листом 32 и закреплен там посредством адгезива. Созданные таким образом первые стоячие сборки 4 а поднимаются - за счет стягивания множества эластичных элементов 41 - по направлению к коже носителя и в боковом направлении (направленииX) внутрь (по направлению к осевой линии CL). Созданные таким образом, вторые стоячие сборки 4b поднимаются - за счет стягивания множества эластичных элементов 41 - по направлению к коже носите-9 023577 ля и в боковом направлении (направлении X) наружу (по направлению от осевой линии CL). Первая линейная зона 6 а скрепления проходит вдоль каждой боковой краевой части прямоугольного поглощающего комплекта 3 на всей длине поглощающего комплекта 3 в вертикальном направлении(направлении X). Первая линейная зона 6 а скрепления предпочтительно представляет собой непрерывную прямую линию, но может представлять собой пунктирную линию. Первая линейная зона 6 а скрепления может быть образована различными известными способами, такими как термосварка, ультразвуковая сварка, высокочастотная сварка или нанесение адгезива. В подгузнике 1 А по первому варианту осуществления множество эластичных элементов 41, образующих первые стоячие сборки 4 а и вторые стоячие сборки 4b, проходят так, что их передние концы заканчиваются в зоне, в которой адгезив 7 нанесен для скрепления поглощающего комплекта 3 и передней панели 2 А, и так, что их задние концы заканчиваются в зоне, в которой адгезив 7 нанесен для прикрепления поглощающего комплекта 4 к задней панели 2 В. Обеспечение наличия множества эластичных элементов 41 для образования первых и вторых стоячих сборок 4 а и 4b способствует тому, что поглощающий элемент 33 поглощающего комплекта 3 будет образовывать наружный выпуклый карман во время ношения подгузника. Далее будут описаны материалы, образующие натягиваемый подгузник 1 А одноразового использования по первому варианту осуществления. Наружный и внутренний листы 22 и 23, образующие переднюю панель 2 А и заднюю панель 2 В, могут быть выполнены из любых материалов, которые обычно используются в поглощающих изделиях,таких как подгузники одноразового использования. Например, водоотталкивающие нетканые материалы могут быть использованы для образования наружного и внутреннего листов 22 и 23. Верхний лист 31 и задний лист 32, образующие поглощающий комплект 3, могут быть выполнены из любых материалов, которые обычно используются в поглощающих изделиях, таких как подгузники одноразового использования. Например, верхний лист 31 может быть образован из смачиваемого водой и проницаемого для жидкостей, нетканого материала, и задний лист 32 может быть образован из не проницаемой для жидкостей или водоотталкивающей полимерной пленки или из ламината из подобной полимерной пленки и нетканого материала. Лист 40, образующий стоячие сборки и используемый для образования стоячих сборок 4, может быть выполнен из любых материалов, которые обычно используются в поглощающих изделиях, таких как подгузники одноразового использования. Например, стойкая к воздействию жидкостей или водоотталкивающая, воздухопроницаемая растягивающаяся пленка, нетканый материал, тканый материал или ламинаты из них могут быть использованы в качестве листа 40, образующего стоячие сборки. Эластичный элемент 24, размещенный в передней и задней панелях 2 А и 2 В, и эластичный элемент 41, размещенный в листе 40, образующем стоячие сборки (включая первый эластичный элемент 41 а),могут представлять собой эластичные нити, изготовленные из натурального каучука, полиуретана, сополимера стирола и изопрена, сополимера стирола и бутадиена или сополимера этилена и а-олефина (например, сополимера этилакрилата и этилена). Натягиваемый подгузник 1 А одноразового использования в соответствии с первым вариантом осуществления изобретения обеспечивает следующие эффекты и преимущества. Как показано на фиг. 1 и 2, подгузник 1 А по первому варианту осуществления включает в себя переднюю панель 2 А, заднюю панель 2 В и поглощающий комплект 3, и поглощающий элемент 33 поглощающего комплекта 3 имеет две свободные от волокон зоны 34, проходящие вдоль обеих боковых частей 33 с, 33 с поглощающего элемента 33 так, что они доходят до передней панели 2 А и задней панели 2 В. Как было рассмотрено ранее, в том случае, когда прямоугольные листы используются в качестве передней и задней панелей 2 А и 2 В, подгузник не имеет частей, закрывающих окружные периферии ног, в частности в промежностной части С. Это вызывает чувство незащищенности от утечек из промежностной части С или утечек, обусловленных зазором, образованным вокруг промежностной части С, что представляло собой значительную проблему, подлежащую решению. Для решения данной проблемы для носителя важно то, каким образом улучшить прилегание промежностной части С поглощающего элемента 33. При ношении подгузника 1 А, имеющего две свободные от волокон зоны 34, расположенные так,как в первом варианте осуществления, образование стоячих сборок 4 за счет стягивания эластичных элементов 41 сопровождается изгибанием поглощающего элемента 33 в промежностной части С вдоль свободных от волокон зон 34 для образования кармана, который является выпуклым в направлении вниз. В частности, конфигурация свободных от волокон зон 34, достигающих передней панели и задней панели 2 А и 2 В, и конфигурация поглощающего элемента 33, не прикрепленного ни к передней панели 2 А, ни к задней панели 2 В в той зоне, в которой концевые в продольном направлении части каждой свободной от волокон зоны перекрывают переднюю панель 2 А или заднюю панель 2 В, облегчают изгибание поглощающего элемента 33 на всей длине промежностной части С, в результате чего прилегание к коже носителя дополнительно улучшается. Таким образом, несмотря на то, что подгузник 1 А по первому варианту осуществления представляет собой натягиваемое поглощающее изделие такого типа, в котором наружный покрывающий элемент разделен на переднюю панель, выполненную с возможностью ношения вокруг передней стороны носителя, и заднюю панель, выполненную с возможностью ношения вокруг зад- 10023577 ней стороны носителя, он надежно предотвращает утечку из поглощающего комплекта 3, не вызывая ситуации, в которой поглощающий комплект будет мешать движению носителя при ходьбе во время ношения, благодаря карману, образованному поглощающим элементом 33 поглощающего комплекта. Как показано на фиг. 3, вследствие того, что подгузник 1 А по первому варианту осуществления не имеет эластичных элементов 24, размещенных в зоне, в которой передняя концевая в вертикальном направлении часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели, и в зоне, в которой задняя концевая в вертикальном направлении часть 34b каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 В задней панели, а также вследствие того, что эластичные элементы 24 имеются между дистальным в боковом направлении (направлении X) краем каждой свободной от волокон зоны 34 и соответствующим определяемым в боковом направлении (направлении X), боковым краем передней панели 2 А и задней панели 2 В, стягивающее усилие, создаваемое данными эластичными элементами 24, не вызывает стягивания свободных от волокон зон 34, а "тянет" свободные от волокон зоны 34 в боковом направлении (направлении X) наружу. Это дает синергетический эффект, проявляющийся в том, что форма неэластифицированных зон, которые служат в качестве линий, вызывающих изгибание, сохраняется более заметно для дополнительного облегчения образования выпуклого в направлении вниз кармана в промежностной части С. Как показано на фиг. 2 и 4, поскольку подгузник 1 А по первому варианту осуществления имеет первые стоячие сборки 4 а и вторые стоячие сборки 4b, проходящие в боковом направлении (направленииX) соответственно внутри и снаружи от каждой боковой части 3 с поглощающего комплекта 3, он обеспечивает улучшенную защиту от утечки из поглощающего комплекта 3 во время ношения. Кроме того,стягивающее усилие, создаваемое эластичными элементами 41, образующими первые и вторые стоячие сборки 4 а и 4b, надежным образом заставляет поглощающий элемент 33 изгибаться в промежностной части С вдоль свободных от волокон зон 34 и легко образовывать карман, выпуклый в направлении вниз. Как показано на фиг. 2 и 4, поглощающий элемент 33 подгузника 1 А по первому варианту осуществления имеет зону 35 высокой поверхностной плотности, простирающуюся в удлиняющую часть 21 А передней панели и в удлиняющую часть 21 В задней панели (т.е. проходящую по всей длине промежностной части С). Следовательно, существует возможность несомненно увеличить поглощающую способность поглощающего элемента в промежностной части С подгузника 1 А в соответствии с первым вариантом осуществления, при этом существует вероятность того, что будет иметь место проблема утечек из данной части. Таким образом, дополнительно гарантируется уменьшение утечки из поглощающего комплекта 3. Кроме того, создается заметное различие в поверхностной плотности между зоной 35 высокой поверхностной плотности и боковыми частями 33 с поглощающего элемента 33, которые расположены в боковом направлении (направлении X) снаружи от свободных от волокон зон 34. В результате поглощающий элемент 33 легче изгибается вдоль проксимального края (края, расположенного ближе к зоне 35 высокой поверхностной плотности) каждой свободной от волокон зоны 34 для более легкого образования кармана, выпуклого в направлении вниз. Натягиваемый подгузник одноразового использования в соответствии со вторым вариантом осуществления изобретения будет в дальнейшем описан со ссылкой на фиг. 5. Натягиваемый подгузник 1 В одноразового использования в соответствии со вторым вариантом осуществления (в дальнейшем "подгузник 1 В") будет описан в связи с отличиями от подгузника 1 А по первому варианту осуществления. В остальном подгузник 1 В идентичен подгузнику 1 А, так что описание подгузника 1 А будет использовано соответствующим образом для остального. Поглощающий комплект 3 подгузника 1 В по второму варианту осуществления прикреплен в его передней концевой в вертикальном направлении (направлении Y) части 3 а к передней панели 2 А посредством адгезива 7, нанесенного в виде буквы Т, и в его задней концевой в вертикальном направлении (направлении Y) части 3b к задней панели 2 В посредством адгезива 7, нанесенного в виде перевернутой буквы Т. Как подробно показано на фиг. 5, в передней части А подгузника 1 В по второму варианту осуществления адгезив 7 нанесен на зону эластифицированной зоны G2, расположенной ниже пояса, между противоположными в боковом направлении краями боковых частей 3 с, 3 с поглощающего комплекта 3 и на зону эластифицированной удлиняющей зоны G3 между двумя свободными от волокон зонами 34. Аналогичным образом, в задней панели В подгузника 1 В по второму варианту осуществления адгезив 7 нанесен на зону эластифицированной зоны G2, расположенной ниже пояса, между противоположными в боковом направлении краями боковых частей 3 с, 3 с поглощающего комплекта 3 и на зону эластифицированной удлиняющей зоны G3 между двумя свободными от волокон зонами 34, как показано на фиг. 5. Как показано на фиг. 5, две свободные от волокон зоны 34 подгузника 1B по второму варианту осуществления отличаются по форме от свободных от волокон зон 34 подгузника 1 А. В частности, как показано на фиг. 5, каждая свободная от волокон зона 34, образованная в поглощающем элементе 33 подгузника 1 В, имеет закрытую переднюю концевую в вертикальном направлении часть 34 а в передней части А, которая является такой же, как в подгузнике 1 А, но задняя концевая в вертикальном направлении часть 34b каждой свободной от волокон зоны 34 в задней части В не закрыта, а открыта вдоль бокового края поглощающей сердцевины. В подгузнике 1 В по второму варианту осуществления эластичные элементы 24 не размещены ни в зоне, в которой передняя концевая в вертикальном направлении часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели, ни в зоне, в которой задняя концевая в вертикальном направлении часть каждой свободной от волокон зоны 34 открыта в задней части В. Ниже описаны материалы, образующие натягиваемый подгузник 1 В одноразового использования по второму варианту осуществления. Материалы, используемые для изготовления натягиваемого подгузника 1 В одноразового использования по второму варианту осуществления, такие же, как материалы, используемые для натягиваемого подгузника 1 А одноразового использования по первому варианту осуществления. Натягиваемый подгузник 1 В одноразового использования в соответствии со вторым вариантом осуществления изобретения обеспечивает следующие преимущества. Преимущества подгузника 1 В по второму варианту осуществления будут разъяснены в отношении отличий от преимуществ подгузника 1 А по первому варианту осуществления. Преимущества подгузника 1 В в остальном такие же, как преимущества подгузника 1 А, так что описание преимуществ подгузника 1 А одноразового использования по первому варианту осуществления может быть использовано соответствующим образом. Поглощающий комплект 3 подгузника 1 В по второму варианту осуществления прикреплен в его передней концевой в вертикальном направлении (направлении Y) части 3 а к передней панели 2 А посредством адгезива 7, нанесенного в виде буквы Т, и в его задней концевой в вертикальном направлении (направлении Y) части 3b к задней панели 2 В посредством адгезива 7, нанесенного в виде перевернутой буквы Т. Поскольку каждая из передней панели 2 А и задней панели 2 В прикреплена к поглощающему комплекту 3 в той части эластифицированной удлиняющей зоны G3, которая является средней в боковом направлении (направлении X), подгузник 1 В имеет хороший внешний вид. Поскольку, аналогично первому варианту осуществления, поглощающий комплект 3 не прикреплен к передней и задней панелям 2 А и 2 В в зоне, в которой каждая из концевых в продольном направлении (направлении Y) частей 34 а и 34b каждой свободной от волокон зоны 34 перекрывает переднюю и заднюю панели 2 А и 2 В, поглощающий элемент 33 легко изгибается на всей длине промежностной части С для обеспечения дополнительно улучшенного прилегания к коже носителя. Натягиваемый подгузник одноразового использования по третьему варианту осуществления изобретения будет описан посредством фиг. 6 и 7. Натягиваемый подгузник 1 С одноразового использования в соответствии с третьим вариантом осуществления (в дальнейшем "подгузник 1 С") будет описан в связи с отличиями от подгузника 1 А по первому варианту осуществления. В остальном подгузник 1 С идентичен подгузнику 1 А, так что описание подгузника 1 А будет использовано соответствующим образом для остального. Поглощающий комплект 3 подгузника 1 С по третьему варианту осуществления прикреплен в его концевой в вертикальном направлении (направлении Y) части 3 а к передней панели 2 А посредством адгезива 7 и в его задней концевой в вертикальном направлении (направлении Y) части 3b к задней панели 2 В посредством адгезива 7. Как подробно показано на фиг. 6, в подгузнике 1 С по третьему варианту осуществления передняя концевая часть 3 а поглощающего комплекта 3 и средняя в боковом направлении (направлении X) часть передней панели 2 А прикреплены друг к другу посредством адгезива 7, при этом адгезив 7 нанесен в виде сплошного слоя между нижним (в направлении Y) краем эластифицированной удлиняющей зоны G3 передней панели 2 А и передним краем передней концевой части 3 а поглощающего комплекта 3 и между противоположными дистальными краями боковых частей 3 с, 3 с поглощающего комплекта 3. Аналогичным образом, как показано на фиг. 6, задняя концевая часть 3b поглощающего комплекта 3 и средняя в боковом направлении (направлении X) часть задней панели 2 В прикреплены друг к другу посредством адгезива 7, при этом адгезив 7 нанесен в виде сплошного слоя между нижним краем эластифицированной удлиняющей зоны G3 задней панели 2 В и задним краем задней концевой части 3b поглощающего комплекта 3 и между противоположными дистальными краями боковых частей 3 с, 3 с поглощающего комплекта 3. Как показано на фиг. 6, поглощающий элемент 33, используемый в подгузнике 1 С по третьему варианту осуществления, конструктивно отличается от поглощающего элемента в подгузнике 1 А. В частности, как показано на фиг. 6, поглощающий элемент 33 подгузника 1 С представляет собой однослойную структуру, имеющую только удлиненный в вертикальном направлении (направлении Y), прямоугольный нижний поглощающий слой и не имеющую зоны 35 высокой поверхностной плотности (не имеющую верхнего поглощающего слоя). Поглощающий элемент 33 подгузника 1 С имеет две свободные от волокон зоны 34, проходящие вдоль соответствующих боковых частей поглощающего элемента 33 так, что передняя концевая в вертикальном направлении часть 34 а каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 А передней панели, и так, что задняя концевая в вертикальном направлении часть 34b каждой свободной от волокон зоны 34 перекрывает удлиняющую часть 21 В задней панели аналогично подгузнику 1 А. Поглощающий элемент 33 подгузника 1 С дополнительно имеет центральную свободную от волокон зону 37 в середине между двумя свободными от волокон зонами 34. Центральная свободная от волокон зона 37 проходит так, что ее передняя концевая в вертикальном направлении (направлении Y) часть 37 а на стороне передней части А доходит до основной части передней панели и заканчивается в эластифицированной расположенной ниже пояса зоне G2 передней панели А. Передняя концевая часть 37 а центральной свободной от волокон зоны 37 проходит за места расположения передних концевых в вертикальном направлении частей 34 а, 34 а двух свободных от волокон зон 34,34. Задняя концевая часть 37b центральной свободной от волокон зоны 37 на стороне задней части В расположена почти в середине между местом расположения передней концевой в вертикальном направлении части 34 а каждой свободной от волокон зоны 34b и местом расположения задней концевой в вертикальном направлении части 34b каждой свободной от волокон зоны 34b. Как показано на фиг. 6, поглощающий элемент 33 подгузника 1 С по третьему варианту осуществления имеет зону, в которой центральная свободная от волокон зона 37 и две свободные от волокон зоны 34, 34 расположены рядом друг с другом в боковом направлении (направлении X). В дальнейшем данная зона будет названа зоной совмещения. Зона совмещения создает возможность изгибания поглощающего комплекта 33 с образованием W-образной конфигурации во время ношения, при этом центральная свободная от волокон зона 37 образует вершину "горы" и каждая свободная от волокон зона 34, 34 образует дно впадин. Поскольку поглощающий элемент 33 выполнен с возможностью изгибания с образованиемW-образной конфигурации в промежностной части С, он может гибко изменять свою форму под действием давления, приложенного со стороны ног Е носителя, так что давление, действующее на ноги, и возникающее в результате этого ощущение сопротивления, дискомфорта и т.п., ощущаемое ногами, будет ослаблено. Часть поглощающего комплекта 3, имеющая центральную зону 37, вызывающую изгибание, легко входит в контакт с местом выхода мочи из носителя, так что выделенная моча будет равномерно впитываться в поглощающий элемент 33. Следовательно, будет предотвращено возникновение неудобств, например, связанных с протеканием мочи по коже или верхнему листу и утечкой с передней стороны подгузника или протеканием мочи в направлении назад и смешиванием ее с фекалиями, что приводит к прилипанию фекалий к коже. Для дополнительного гарантирования вышеописанных эффектов предпочтительно, чтобы передняя концевая в вертикальном направлении часть 37 а центральной свободной от волокон зоны 37 была расположена за передним концом каждой свободной от волокон зоны 34 на расстоянии от него, составляющем от 5 до 40 см, более предпочтительно от 10 до 30 см. В подгузнике 1 С по третьему варианту осуществления, как описано ранее, задняя концевая в вертикальном направлении (направлении Y) часть 37b центральной свободной от волокон зоны 37 расположена почти в середине между местами расположения передней концевой в вертикальном направлении части 34 а и задней концевой в вертикальном направлении части 34b каждой свободной от волокон зоны 34. Другими словами, задняя концевая в вертикальном направлении часть 34b каждой свободной от волокон зоны 34 проходит за заднюю концевую в вертикальном направлении часть 37b центральной свободной от волокон зоны 37 со стороны поглощающего комплекта 33, соответствующей задней части В. Вследствие данной конфигурации та часть поглощающего элемента 33, которая расположена ближе к заднему концу задней части В, чем зона совмещения, изгибается вдоль двух свободных от волокон зон 34, 34 без изгибания вдоль центральной свободной от волокон зоны 37 во время ношения подгузника. В результате поглощающий элемент 33 образует тарельчатую форму, вогнутую по направлению к коже вокруг места выхода фекалий (т.е. анального отверстия) и образованную сзади от зоны совмещения, в результате чего образуется карман, который имеет вогнутую форму по направлению к коже и обеспечивает возможность удерживания выделенных фекалий между кожей носителя и поглощающим комплектом 3. С другой стороны, выделенная моча быстро впитывается в поглощающий элемент 33 и направляется к стороне передней части А за счет конфигурации зоны совмещения и центральной свободной от волокон зоны 37,которая проходит за зону совмещения в направлении вперед. Следовательно, моча будет менее подвержена смешиванию с фекалиями. Таким образом, избегают неудобств, вызываемых прилипанием фекалий к коже, таких как дискомфорт для носителя и неприятная работа, связанная с удалением материала фекалий с поверхности кожи,или в значительной степени уменьшают данные неудобства. Также обеспечивается отличная защита от утечки фекалий. Для дополнительного гарантирования эффектов, рассмотренных выше, предпочтительно, чтобы задняя концевая часть 34b каждой свободной от волокон зоны 34 была расположена сзади за концевой частью 37b центральной свободной от волокон зоны 37 на расстоянии от нее, составляющем от 20 до 120 см, более предпочтительно от 40 до 100 см. Как показано на фиг. 6 и 7, подгузник 1 С по третьему варианту осуществления имеет эластичный элемент 36 для поглощающего элемента, размещенный в его растянутом состоянии в вертикальном направлении (направлении Y) вдоль каждой боковой краевой части 33 с поглощающего элемента 33. Эластичный элемент 36 размещен в его растянутом состоянии так, что он проходит в вертикальном направлении (направлении Y) вдоль края каждой боковой краевой части 33 с поглощающего элемента 33 и заканчивается в передней панели 2 А и в задней панели 2 В. В подгузнике 1 С по третьему варианту осуществления стоячие сборки 4, предусмотренные в каждой боковой части 3 с поглощающего комплекта 3, включают в себя только первые стоячие сборки 4 а,которые проходят в боковом направлении (направлении X) внутри от боковой части 3 с поглощающего комплекта 3, как показано на фиг. 6 и 7. Первые стоячие сборки 4 а образованы из листа 40, образующего стоячие сборки, и из множества эластичных элементов 41 и расположенного в середине, эластичного элемента 42, которые размещены в их растянутом состоянии в вертикальномнаправлении (направленииY при плоско разложенном, нестянутом состоянии натягиваемого поглощающего изделия) листа 40, образующего стоячие сборки. В частности, в подгузнике 1 С по третьему варианту осуществления лист 40,образующий стоячие сборки, представляет собой один лист, который сложен вдвое с образованием двухслойного листа вдоль линии сгиба, соответствующей концу свободного края первых стоячих сборок 4 а. Множество эластичных элементов 41 закреплены в их растянутом состоянии в вертикальном направлении (направлении Y) посредством адгезива между двумя слоями сложенного листа для образования первых стоячих сборок 4 а, как показано на фиг. 7. Расположенный в середине, эластичный элемент 42 размещен между двумя слоями и в месте, находящемся на небольшом расстоянии от определяемого в боковом направлении (направлении X), бокового края поглощающего элемента 33 и снаружи от него в растянутом состоянии в вертикальном направлении (направлении Y) и закреплен посредством адгезива для образования первых стоячих сборок 4 а. В подгузнике 1 С по третьему варианту осуществления верхний лист 31 имеет больший размер по сравнению с задним листом в боковом направлении (направлении X). Часть верхнего листа 31, выступающая в боковом направлении (направлении X) наружу от каждой боковой краевой части 33 с поглощающего элемента 33, загнута поверх обращенной к заднему листу стороны поглощающего элемента 33. Как показано на фиг. 7, концы вышеописанных двух слоев листа 40, образующего стоячие сборки, вставлены между частью верхнего листа 31, загнутого поверх обращенной к заднему листу стороны поглощающего комплекта 33, и задним листом 32 и прикреплены к ним в четвертой линейной зоне 6d скрепления, образованной в месте расположения свободной от волокон зоны 34 поглощающего элемента 33. Созданные таким образом, первые стоячие сборки 4 а поднимаются - за счет стягивания множества эластичных элементов 41 и расположенного в середине, эластичного элемента 42 - по направлению к коже носителя и в боковом направлении (направлении X) внутрь (по направлению к осевой линии CL). Для обеспечения подъема стоячих сборок четвертая зона 6d скрепления предпочтительно расположена непосредственно под свободной от волокон зоной 34 поглощающего элемента 33 или в стороне от данного места ближе к осевой линии CL. Четвертая линейная зона 6d скрепления проходит вдоль каждой боковой части прямоугольного поглощающего комплекта 3 на всей длине поглощающего комплекта 3 в вертикальном направлении (направлении Y). Четвертая линейная зона 6d скрепления предпочтительно представляет собой непрерывную прямую линию, но может представлять собой пунктирную линию. Четвертая линейная зона 6d скрепления может быть образована различными известными способами, такими как термосварка, ультразвуковая сварка, высокочастотная сварка или нанесение адгезива. В подгузнике 1 С по третьему варианту осуществления множество эластичных элементов 41 и расположенный в середине, эластичный элемент 42, образующие первые стоячие сборки 4 а, размещены так,чтобы обеспечить приложение создаваемого ими, стягивающего усилия между передней концевой частью 34 а и задней концевой частью 34b каждой свободной от волокон зоны 34 поглощающего элемента 33. Обеспечение наличия множества эластичных элементов 41 и расположенного в середине, эластичного элемента 42 для образования первых стоячих сборок 4 а при таком расположении способствует тому,что поглощающий элемент 33 поглощающего комплекта 3 будет образовывать выпуклый наружу карман во время ношения подгузника. Далее будут описаны материалы, образующие натягиваемый подгузник 1 С одноразового использования по третьему варианту осуществления. Эластичные элементы 36, размещенные на поглощающем элементе 33, и расположенные в середине, эластичные элементы 42, образующие первые стоячие сборки 4 а, такие же, как эластичные элементы 41, используемые в стоячих сборках 4 натягиваемого подгузника 1 А одноразового использования по первому варианту осуществления. Материалы, образующие остальные элементы, также являются такими же, как материалы, используемые в подгузнике 1 А по первому варианту осуществления. Натягиваемый подгузник 1 С одноразового использования в соответствии с третьим вариантом осуществления изобретения обеспечивает следующие преимущества. Преимущества подгузника 1 С по третьему варианту осуществления будут разъяснены в связи с отличиями от преимуществ подгузника 1 А по первому варианту осуществления. В остальном преимущества и эффекты подгузника 1 С такие же, как преимущества подгузника 1 А, так что описание, относящееся к преимуществам и эффектам, обеспечиваемым подгузником 1 А одноразового использования по первому варианту осуществления, используется соответствующим образом. Подгузник 1 С по третьему варианту осуществления имеет эластичный элемент 36 для поглощающего элемента в каждой боковой краевой части 33 с поглощающего элемента 33, как показано на фиг. 7. Поглощающий элемент 33 подгузника 1 С по третьему варианту осуществления имеет центральную сво- 14023577 бодную от волокон зону 37, а также две свободные от волокон зоны 34, 34, как показано на фиг. 6 и 7. Следовательно, обе боковые краевые части 33 с, 33 с поглощающего элемента 33, имеющие поглощающие элементы 36, легко поднимаются, и поглощающий элемент 33 легко изгибается в промежностной части С вдоль свободных от волокон зон 34 для образования кармана, выпуклого в направлении наружу. Поскольку обе боковые краевые части 33 с, 33 с поглощающего элемента 33 не "удерживаются" первыми стоячими сборками 4 а, как показано на фиг. 7, не создается препятствий подъему боковых частей 33 с, 33 с поглощающего элемента 33 в промежностной части С даже тогда, когда, как показано на фиг. 6,поглощающий комплект 3 прикреплен посредством адгезива 7 к по существу всей площади зон, в которых он перекрывает переднюю панель 2 А и заднюю панель 2 В. С точки зрения внешнего вида как внешнего вида предмета одежды, каждая из удлиняющей части 21 А передней панели, имеющейся в передней панели 2 А, и удлиняющей части 21 В задней панели, имеющейся в задней панели 2 В, предпочтительно прикреплена к поглощающему элементу 33. Это особенно предпочтительно для того, чтобы удлиняющая часть 21 В задней панели препятствовала обнажению ягодиц носителя сзади. Натягиваемый подгузник одноразового использования по четвертому варианту осуществления изобретения будет описан посредством фиг. 9-11. Натягиваемый подгузник 1D одноразового использования в соответствии с четвертым вариантом осуществления (в дальнейшем "подгузник 1D") будет описан в отношении его отличий от подгузника 1 А по первому варианту осуществления. В остальном подгузник 1D идентичен подгузнику 1 А, так что описание подгузника 1 А будет использовано соответствующим образом в отношении остального. Подгузник 1D представляет собой подгузник натягиваемого типа, включающий в себя, как показано на фиг. 9-11, поглощающий комплект 5' и наружный покрывающий элемент 10', расположенный с не обращенной к коже стороны поглощающего комплекта 5' и прикрепленный к поглощающему комплекту 5'. Поглощающий комплект 5' включает в себя проницаемый для жидкостей, верхний лист 2', не проницаемый для жидкостей или водоотталкивающий задний лист 3' и удлиненный в вертикальном направлении, поглощающий элемент 4', расположенный между листами 2' и 3'. Поглощающий элемент 4' включает в себя удлиненную в вертикальном направлении, поглощающую сердцевину 40', содержащую поглощающий полимер и лист 45', предназначенный для обертывания сердцевины и закрывающий верхнюю и нижнюю стороны поглощающей сердцевины 40'. Как показано на фиг. 11, поглощающая сердцевина 40' по данному варианту осуществления охватывает всю периферию поглощающей сердцевины 40' в поперечном сечении, включая верхнюю и нижнюю поверхности и обе боковые поверхности поглощающей сердцевины 40'. В значении, используемом для подгузника одноразового использования и его поглощающей сердцевины, термин "обращенная к коже сторона" или "верхняя сторона" означает сторону, обращенную к коже носителя во время ношения подгузника, и термин "не обращенная к коже сторона" или "нижняя сторона" означает сторону, обращенную в направлении, противоположном по отношению к коже носителя, во время ношения подгузника. Как показано на фиг. 9 и 10, подгузник 1D имеет переднюю часть А, промежностную часть С и заднюю часть В, подлежащие ношению соответственно у передней стороны, промежности и задней стороны носителя. Противоположные боковые краевые части наружного покрывающего элемента 10' в передней части А присоединены к его противоположным боковым краевым частям в задней части В для образования двух боковых непроницаемых швов S, S, отверстия 7' для талии и двух отверстий 8', 8' для ног. Каждая из передней части А и задней части В натягиваемого подгузника одноразового использования определена как часть, имеющая боковой непроницаемый шов S вдоль обоих боковых краев, противоположных в поперечном направлении подгузника (в направлении X на фиг. 10). Продольное направление подгузника -это направление, в котором он проходит от передней части А через промежностную часть С к задней части В, или противоположное направление, которое представляет собой направление Y на фиг. 10. В подгузнике 1D по данному варианту осуществления все направления, представляющие собой продольное направление подгузника 1D, продольное направление поглощающего элемента 4', продольное направлении поглощающей сердцевины 40' и продольное направление описанной в дальнейшем,центральной поглощающей части 41', представляют собой направление Y на фиг. 10. Как показано на фиг. 10 и 11, поглощающая сердцевина 40' в подгузнике 1D имеет в промежностной части С центральную поглощающую часть 41', проходящую в продольном направлении поглощающей сердцевины 40', и две боковые поглощающие части 42', 42', расположенные с обеих сторон центральной поглощающей части 41'. Как подробно показано на фиг. 10, поглощающая сердцевина 40' состоит из верхнего поглощающего слоя 411, имеющего по существу Т-образную форму на виде в плане с увеличенной шириной со стороны его передней части, и из прямоугольного нижнего поглощающего слоя 412, имеющего большие размеры по сравнению с верхним поглощающим слоем 411 как в продольном,так и в поперечном направлениях. Как показано на фиг. 11, нижний поглощающий слой 412 имеет два сквозных отверстия в качестве свободных от волокон зон 44', 44'. Боковые поглощающие части 42', 42' представляют собой части, расположенные в боковом направлении (в направлении X) снаружи от зон 44', 44', свободных от волокон, и центральная поглощающая часть 41' представляет собой часть, расположенную между свободными от волокон зонами 44', 44'. Верхний поглощающий слой 411 проходит от промежностной части С к передней части А. Нижний поглощающий слой 412 проходит через промежностную часть С и заканчивается в передней части А и в задней части В. Как показано на фиг. 10 и 11, поглощающая сердцевина 40' подгузника 1D имеет центральную свободную от волокон зону 43', в которой поглощающая сердцевина вырезана на всей толщине, в той части центральной поглощающей части 41', которая является средней в боковом направлении, а также свободные от волокон зоны 44', 44' между центральной поглощающей частью 41' и обеими боковыми поглощающими частями 42', 42'. Каждая свободная от волокон зона 44' расположена между соответствующим боковым краем верхнего поглощающего слоя 411 и боковым краем поглощающей сердцевины 40' и ближе к боковому краю верхнего поглощающего слоя 411, чем к боковому краю поглощающей сердцевины 40'. Каждая свободная от волокон зона 44' проходит вдоль каждого бокового края центральной поглощающей части 41'. Каждый из верхнего поглощающего слоя 411 и нижнего поглощающего слоя 412, образующих поглощающую сердцевину 40' по данному варианту осуществления, образован из совокупности волокон,образованной из волокнистого материала, такой как целлюлозная волокнистая масса, с поглощающим полимером в виде частиц, включенным в нее, или без поглощающего полимера в виде частиц. Поглощающий элемент 4' образован посредством покрывания верхнего поглощающего слоя 411 и нижнего поглощающего слоя 412 полностью листом 45', предназначенным для обертывания сердцевины. Лист,предназначенный для обертывания сердцевины, может быть выполнен из разных известных материалов,предпочтительно из тонкой бумаги (например, из тонкой папиросной бумаги) или из водопроницаемого нетканого материала. Свободная от волокон зона 44' представляет собой зону, не имеющую материалов, образующих поглощающую сердцевину (материала, образующего сердцевину). Как показано на фиг. 11, верхняя и нижняя панели из листа, предназначенного для обертывания сердцевины и закрывающего поглощающую сердцевину 40', прикреплены друг к другу в каждой свободной от волокон зоне 44'. Хотя предпочтительно, чтобы в свободной от волокон зоне 44' не было вообще никакого материала, образующего сердцевину, для того, чтобы можно было прочно прикрепить панели из листа, предназначенного для обертывания сердцевины, друг к другу, наличие небольшого количества материала, образующего сердцевину, допустимо при условии, что это не препятствует непосредственному скреплению панелей из листа, предназначенного для обертывания сердцевины, посредством адгезива. С другой стороны, центральная свободная от волокон зона 43' представляет собой зону центральной поглощающей части 41', в которой по меньшей мере часть ее верхней стороны вырезана. Центральная свободная от волокон зона 43' предпочтительно имеет глубину, равную толщине верхнего поглощающего слоя или превышающую толщину верхнего поглощающего слоя, более предпочтительно глубину, по существу равную толщине t центральной поглощающей части 41' в месте рядом с центральной свободной от волокон зоной 43', как показано на фиг. 11. Как показано на фиг. 11, центральная свободная от волокон зона 43' в данном варианте осуществления представляет собой сквозное отверстие, проходящее через всю толщину как верхнего, так и нижнего поглощающих слоев 411 и 412. Сквозное отверстие, проходящее насквозь через верхний и нижний поглощающие слои 411 и 412, может быть образовано посредством образования верхнего и нижнего поглощающих слоев, каждый из которых имеет сквозное отверстие, и наложения их друг на друга в виде стопы так, чтобы их сквозные отверстия были выровнены друг относительно друга; посредством образования верхнего и нижнего поглощающих слоев, каждый из которых не имеет сквозного отверстия, прорезания сквозного отверстия в каждом из них и наложения их друг на друга в виде стопы так, чтобы их сквозные отверстия были выровнены друг относительно друга; или посредством образования верхнего и нижнего поглощающих слоев, каждый из которых не имеет сквозного отверстия, наложения их друг на друга в виде стопы и прорезания сквозного отверстия, проходящего сквозь наложенные друг на друга слои. В данном варианте осуществления панель 45 а' из листа для обертывания сердцевины, расположенная над поглощающей сердцевиной 40', вдавлена в каждую свободную от волокон зону 44', и вдавленная часть панели 45 а' прикреплена к панели 45b' из листа для обертывания сердцевины, расположенной под поглощающей сердцевиной 40', посредством адгезива 47'. Адгезив 47' может быть нанесен или непрерывно, или прерывисто в продольном направлении зоны 44', свободной от волокон. Несмотря на то, что адгезив может быть нанесен в виде сплошного слоя на всю зону адгезионного скрепления, соответствующую свободной от волокон зоне 44', его предпочтительно наносят в виде регулярного рисунка на всей длине свободной от волокон зоны 44'. Например, адгезив 47' может быть нанесен на панель 45 а' или 45b' из листа, предназначенного для обертывания сердцевины, в виде рисунка, такого как спираль, не- 16023577 прерывная волна, зигзаг, или рисунок в виде непрерывной буквы омега, с шириной, равной ширине свободной от волокон зоны 44' или превышающей ширину свободной от волокон зоны 44', вдоль продольного направления поглощающей сердцевины 40'. Поглощающую сердцевину 40' размещают на листе,предназначенном для обертывания сердцевины, или под листом, предназначенным для обертывания сердцевины, так, чтобы ее свободные от волокон зоны 44' были совмещены с нанесенным адгезивом, и верхнюю и нижнюю панели из листа, предназначенного для обертывания сердцевины, скрепляют друг с другом посредством адгезива. Ширина зоны нанесения адгезива 47' может быть меньше ширины свободной от волокон зоны 44'. Например, адгезив может быть нанесен так, чтобы образовать разнесенные слои адгезива в пределах ширины свободной от волокон зоны 44', каждый из которых проходит в продольном направлении зоны 44', свободной от волокон. Адгезив 47' предпочтительно наносят на длине, составляющей по меньшей мере 50%, более предпочтительно 80% или более от всей длины L44 зоны 44', свободной от волокон, и на всей длине зоны R1 совмещения, более предпочтительно на всей длине зоны 44',свободной от волокон. С другой стороны, та часть панели 45 а' из листа, предназначенного для обертывания сердцевины,которая расположена над поглощающей сердцевиной 40' и соответствует центральной свободной от волокон зоне 43', не прикреплена к элементу, расположенному непосредственно под данной частью панели 45 а' из листа, предназначенного для обертывания сердцевины, т.е. к нижней панели 45a' из листа, предназначенного для обертывания сердцевины. Предпочтительно, чтобы адгезив отсутствовал на нижней стороне (стороне, обращенной к поглощающей сердцевине) той части панели 45 а' из листа, предназначенного для обертывания сердцевины, которая соответствует центральной свободной от волокон зоне 43', но адгезив может иметься на данной части. Даже в том случае, если на данной части панели 45 а' из листа, предназначенного для обертывания сердцевины, имеется адгезив, пространство, в котором создается возможность набухания поглощающего полимера или поглощающей сердцевины 40', содержащей поглощающий полимер, при поглощении текучей среды, будет сохраняться, если адгезив не вызывает прилипания к части элемента, расположенной непосредственно под данной частью. Когда предусмотрено средство для предотвращения контакта адгезива с элементом, расположенным непосредственно под ним, более определенным образом будет сохраняться пространство, обеспечивающее возможность набухания поглощающего полимера или поглощающей сердцевины 40', содержащей поглощающий полимер, при поглощении текучей среды, между нижней стороной панели 45 а' из листа, предназначенного для обертывания сердцевины, и элементом, расположенным непосредственно под ней. Как будет описано в связи с предпочтительным способом изготовления, в качестве примера такого средства приводится приложение усилия натяжения к панели 45 а' из листа, предназначенного для обертывания сердцевины, между двумя свободными от волокон зонами 44', 44' при прикреплении друг к другу верхней и нижней панелей 45 а' и 45 и' из листа, предназначенного для обертывания сердцевины, в свободных от волокон зонах 44', 44', при этом усилие натяжения прикладывают посредством использования прижимного валика 141, имеющего прижимающий выступ в месте, соответствующем каждой свободной от волокон зоне 44', и не имеющего прижимающего выступа в месте, соответствующем центральной свободной от волокон зоне 43'. В том случае, когда адгезив (например, клей, склеивающий при надавливании) нанесен также на часть панели 45 а' из листа для обертывания сердцевины, соответствующую центральной свободной от волокон зоне 43', или в том случае, когда центральная свободная от волокон зона 43' представляет собой сквозное отверстие и адгезив нанесен на часть панели 45 и' из листа для обертывания сердцевины, соответствующую центральной свободной от волокон зоны 43', желательно, чтобы ширина W4 центральной свободной от волокон зоны 43' составляла 20 мм или менее, более желательно 12 мм или менее, для предотвращения скрепления посредством адгезива. Предпочтительно, чтобы поглощающая сердцевина 40' была прикреплена к расположенной под ней панели 45b' из листа, предназначенного для обертывания сердцевины, в зонах, отличных от зон, соответствующих центральной свободной от волокон зоне 43' и свободным от волокон зонам 44', 44', посредством адгезива (непоказанного), нанесенного в виде такого регулярного рисунка, как указанный выше, т.е. в виде спирали, непрерывной волны, зигзага или непрерывного рисунка в виде буквы омега. В варианте осуществления, показанном на фиг. 11, панель 45 а' из листа для обертывания сердцевины, расположенная над поглощающей сердцевиной 40', прикреплена посредством адгезива 48' к поглощающей сердцевине 40' в местах рядом с центральной свободной от волокон зоной 43', противоположных в ее поперечном направлении. Аналогичным образом, панель 45b' из листа для обертывания сердцевины, расположенная под поглощающей сердцевиной 40, прикреплена посредством адгезива 49' к поглощающей сердцевине 40' в местах рядом с центральной свободной от волокон зоной 43', противоположных в ее поперечном направлении. Прикрепление поглощающей сердцевины 40' к панелям 45 а' и/или 45b' из листа, предназначенного для обертывания сердцевины, в местах рядом с центральной свободной от волокон зоной 43', противоположных в ее поперечном направлении, эффективно для предотвращения ситуации, при которой любая часть поглощающей сердцевины 40' будет терять свою форму или отклоняться от заданного взаимного расположения частей, в результате чего с большей определенностью сохраняется пространство для обеспечения возможности набухания поглощающего полимера или погло- 17023577 щающей сердцевины 40', содержащей поглощающий полимер, при поглощении текучей среды. Каждый из адгезива 48' и адгезива 49' предпочтительно нанесен в виде регулярного рисунка в продольном направлении каждой свободной от волокон зоны 44'. Адгезив 48' и адгезив 49' предпочтительно нанесены на длине, составляющей по меньшей мере 50%, более предпочтительно 80% или более от полной длиныL4 4 свободной от волокон зоны 44' и на всей длине зоны R1 совмещения, более предпочтительно на всей длине свободной от волокон зоны 44'. Адгезивы 48' и 49' могут быть нанесены или в виде сплошного слоя, или в виде рисунка с таким рисунком, какой указан, например, для адгезива 47'. В соответствии с конфигурацией подгузника 1D по данному варианту осуществления центральная свободная от волокон зона 43' образует пространство, ограниченное поглощающей сердцевиной 40' и расположенной над ней панелью 45 а' из листа, предназначенного для обертывания сердцевины, и панель 45 а' из листа, предназначенного для обертывания сердцевины, в центральной свободной от волокон зоне 43' не прикреплена к элементу, расположенному непосредственно под ней (к панели 45b' из листа, предназначенного для обертывания сердцевины). Следовательно, когда текучая среда впитывается в центральную поглощающую часть 41', что вызывает набухание поглощающего полимера, имеющегося в ней, большая часть увеличения объема поглощающего полимера "поглощается" данным пространством,так что обеспечивается возможность набухания поглощающего полимера в достаточной степени без каких-либо препятствий. В результате поглощающая способность поглощающего полимера проявляется полностью, и включение поглощающего полимера фактически приводит к улучшению характеристик подгузника одноразового использования. Скрепление верхней и нижней панелей 45 а' и 45b' из листа для обертывания сердцевины, расположенных соответственно над и под поглощающей сердцевиной, в свободных от волокон зонах 44' гарантирует отличное поддержание формы поглощающей сердцевины 40'. То есть предотвращается ситуация,при которой центральная поглощающая часть 41' и боковые поглощающие части 42', 42' теряют свою форму или смещаются друг от друга во время ношения подгузника или в других ситуациях. Как описано ранее, центральная поглощающая часть 41' позволяет поглощающему полимеру, содержащемуся в ней, полностью проявлять свою поглощающую способность за счет наличия центральной свободной от волокон зоны 43'. При использовании этого предпочтительно, чтобы поглощающий полимер был включен с большей поверхностной плотностью (количеством на единицу площади) в центральную поглощающую часть 41', чем в боковые поглощающие части 42', 42', для обеспечения эффективного улучшения характеристик подгузника одноразового использования, которое ожидают при включении поглощающего полимера. С той же точки зрения, в том случае, когда центральная поглощающая часть 41' имеет многослойную (или двухслойную) структуру, имеющую верхний поглощающий слой 411 и нижний поглощающий слой 412, поглощающий полимер предпочтительно включен в верхний поглощающий слой 411 с большей поверхностной плотностью, чем в нижний поглощающий слой 412. В случае многослойной структуры, имеющей три или более слоев, поглощающий полимер предпочтительно включен в самый верхний поглощающий слой с большей поверхностной плотностью, чем в любой другой поглощающий слой. Центральная свободная от волокон зона 43' в соответствии с данным вариантом осуществления также служит для ускорения распространения текучей среды в продольном направлении поглощающей сердцевины 40' и для улучшения способности поглощающей сердцевины 40' изгибаться в поперечном направлении. Свободные от волокон зоны 44' в соответствии с данным вариантом осуществления служат для ускорения распространения текучей среды в продольном направлении поглощающей сердцевины 40' и для улучшения способности поглощающей сердцевины 40' изгибаться в поперечном направлении. Как показано на фиг. 10, поглощающий элемент 4' в подгузнике 1D по данному варианту осуществления имеет в его поглощающей сердцевине 40' в промежностной части С зону R1, в которой центральная свободная от волокон зона 43' и две свободные от волокон зоны 44', 44' расположены рядом друг с другом в поперечном направлении поглощающей сердцевины 40' (в дальнейшем это также названо "зоной R1 совмещения"). Вследствие наличия зоны R1 совмещения в промежностной части С часть поглощающей сердцевины 40', находящаяся в зоне R1 совмещения, изгибается с образованием W-образной конфигурации при ношении, при этом центральная свободная от волокон зона 43' образует вершину "горы" и каждая свободная от волокон зона 44' образует дно впадины, как показано на фиг. 12(а). Поскольку поглощающая сердцевина 40' выполнена с возможностью сгибания с образованием Wобразной конфигурации в промежностной части С, поглощающая сердцевина 40' может гибко изменять свою форму под действием давления, приложенного со стороны ног Е носителя, так что давление, действующее на ноги, и возникающее в результате этого ощущение сопротивления, дискомфорта и т.п., ощущаемое ногами, будет ослаблено. Кроме того, боковые части 46' поглощающей сердцевины 40', расположенные снаружи от свободных от волокон зон 44', поднимаются для обеспечения размещения их дистального края у кожи носителя, предпочтительно в паховой области, чтобы тем самым обеспечить хорошую защиту от утечки. Часть поглощающего комплекта 5', имеющая центральную свободную от волокон зону 43', легко входит в контакт с местом выхода мочи из носителя, так что моча будет равномерно впитываться в поглощающий элемент 4' или поглощающую сердцевину 40'. Моча, принятая поглощающим элементом 4' или поглощающей сердцевиной 40', распространяется вперед и назад, так что также будет эффективно использоваться поглощающая способность частей поглощающей сердцевины 40', расположенных спереди и сзади от зоны R1 совмещения. В результате количество мочи, поглощаемое подгузником 1D без утечек, увеличивается, и утечка мочи вряд ли будет происходить даже во время долговременного использования подгузника или при большом количестве выделенной мочи. Поскольку моча распределяется, будучи захваченной поглощающим элементом 4' или поглощающей сердцевиной 40', острота проблем, обусловленных контактом кожи с мочой, таких как дискомфортное ощущение влажности и опрелость, будет уменьшаться. Часть поглощающей сердцевины 40', расположенная ближе к заднему концу задней части В, чем зона R1 совмещения, изгибается вдоль свободных от волокон зон 44', 44', как показано на фиг. 12(b), во время ношения подгузника. В результате поглощающая сердцевина 40' образует тарельчатую форму,вогнутую по направлению к коже вокруг места выхода фекалий (т.е. анального отверстия) и образованную сзади от зоны R1 совмещения, в результате чего образуется карман Р, который имеет вогнутую форму и обеспечивает возможность удерживания выделенных фекалий между кожей носителя и поглощающим комплектом. Таким образом, избегают неудобств, вызываемых прилипанием фекалий к коже,таких как дискомфорт для носителя и неприятная работа, связанная с удалением материала фекалий с поверхности кожи, или в значительной степени уменьшают данные неудобства. Также обеспечивается отличная защита от утечки фекалий. Для дополнительного гарантирования одного или нескольких вышеописанных эффектов и преимуществ предпочтительно, чтобы длина L1 (см. фиг. 10) зоны R1 совмещения в продольном направлении поглощающей сердцевины 40' находилась в диапазоне от 20 до 80%, более предпочтительно от 20 до 60%, даже более предпочтительно от 20 до 50% от длины Lc (см. фиг. 10) промежностной части С в продольном направлении подгузника. Предпочтительно, чтобы ширина W1' (см. фиг. 11) боковой поглощающей части 42' составляла от 5 до 30%, более предпочтительно от 10 до 25% от ширины W2' (см. фиг. 11) поглощающей сердцевины 40'. Ширина W3 (см. фиг. 11) центральной поглощающей части 41' предпочтительно составляет от 20 до 70%, более предпочтительно от 25 до 50% от ширины W2' поглощающей сердцевины 40'. Ширина W4 центральной свободной от волокон зоны 43' предпочтительно составляет от 1 до 25 мм, более предпочтительно от 2 до 15 мм, и предпочтительно в соотношении с шириной W3 центральной поглощающей части 41' составляет от 3 до 30%, более предпочтительно от 5 до 25% от ширины W3 центральной поглощающей части 41'. Ширина W5 свободной от волокон зоны 44' предпочтительно составляет от 1 до 35 мм, более предпочтительно от 5 до 25 мм и в соотношении с шириной W2' поглощающей сердцевины 40' предпочтительно составляет от 1 до 30%, более предпочтительно от 5 до 20% от ширины W2' поглощающей сердцевины 40'. Как показано на фиг. 10 и 11, подгузник 1D по данному варианту осуществления имеет эластичный элемент 9', расположенный вдоль каждого бокового края поглощающей сердцевины 40' для обеспечения подъема боковых частей 46' поглощающей сердцевины 40'. Эластичный элемент 9' размещают в его растянутом состоянии вдоль внутренней и/или наружной стороны листа 45', предназначенного для обертывания сердцевины, закрывающего поглощающую сердцевину 40', и закрепляют на его обоих концах в передней части А и задней части В. Две манжеты 6', 6', препятствующие утечкам, образованы вдоль обеих боковых сторон поглощающего комплекта 5'. Каждая манжета 6', препятствующая утечкам, включает в себя лист 60', предназначенный для образования манжеты и прикрепленный к поглощающему комплекту 5', эластичные элементы 61', предназначенные для образования манжеты и закрепленные в их растянутом состоянии вдоль свободного края листа 60', предназначенного для образования манжеты, и рядом с данным свободным краем, и размещенный в середине, эластичный элемент 62', закрепленный в его растянутом состоянии между закрепленным краем и свободным краем манжеты 6', препятствующей утечкам. Лист 60', предназначенный для образования манжеты и используемый в варианте осуществления,показанном на фиг. 11, представляет собой двухслойный лист, образованный посредством сгибания удлиненного водоотталкивающего листа с заданной шириной вдвое в направлении длины, при этом обращенные друг к другу два слоя прикрепляют друг к другу посредством термоплавкого безрастворного клея, частичной термосварки или ультразвуковой сварки, или аналогичного средства. Эластичные элементы 61' и 62' закрепляют в их растянутом состоянии между двумя слоями. Верхний лист 2' закрывает верхнюю сторону (обращенную к коже сторону) поглощающей сердцевины 40', при этом его каждая боковая часть 21' прикреплена к заднему листу 3' и к листу 60', предназначенному для образования манжеты, с нижней стороны (не обращенной к коже стороны) поглощающей сердцевины 40' с помощью известного средства скрепления, такого как термосварка или адгезив. Поглощающий комплект 5' прикреплен к наружному покрывающему элементу 10' посредством адгезива 13' в его части, средней в боковом направлении. Как показано на фиг. 10 и 11, наружный покрывающий элемент 10' состоит из двух листов 11', 12',образующих наружный покрывающий элемент, и эластичных элементов для определенных частей, закрепленных в их растянутом состоянии между данными двумя листами. В частности, имеются поясные эластичные элементы 71', образующие поясные сборки вдоль отверстия 7' для талии, эластичные элементы 81' для ног, образующие сборки для ног вдоль отверстий 8' для ног, и расположенные ниже пояса,эластичные элементы 91', образующие расположенные ниже пояса сборки на двух расположенных на определенном расстоянии друг от друга, боковых сторонах расположенной ниже пояса части D (зоны,расположенной между местом, находящимся на 20 мм ниже края отверстия 7' для талии, и верхним концом каждого отверстия 8' для ноги), жестко закрепленные в их растянутом состоянии между двумя листами 11', 12', образующими наружный покрывающий элемент, с помощью любого средства скрепления,например, такого как термоплавкий безрастворный клей. Каждый из листов 11' и 12', образующих наружный покрывающий элемент, образован из нетканого материала. По меньшей мере, один из данных листов загнут назад вдоль окружного периферийного края отверстия 7' для талии, и отогнутая панель прикреплена к обращенной к коже стороне передней и задней концевых в вертикальном направлении частей поглощающего комплекта 5'. Для того чтобы поглощающая сердцевина 40' изгибалась с образованием W-образной конфигурации в зоне R1 совмещения, как показано на фиг. 12(а), и/или с образованием тарельчатой конфигурации в зоне, находящейся сзади от зоны R1 совмещения, как показано на фиг. 12(b), предпочтительно, чтобы эластичные элементы, эффективные при вытягивании вверх или подъеме боковых частей 46' поглощающей сердцевины 40', были расположены вдоль обеих боковых сторон поглощающего комплекта 5' и чтобы манжеты 6', препятствующие утечкам, были выполнены так, чтобы они перекрывали обе боковые части поглощающего комплекта 5' и т.д., подобно эластичным элементам 9', 61' и 62'. Следует отметить, что даже в том случае, если отсутствуют эластичные элементы, размещенные вдоль продольного направления поглощающей сердцевины 40', поглощающая сердцевина 40' обладает способностью к деформированию с образованием формы, показанной на фиг. 12(а) или 12(b), под действием вертикальной силы, действующей при захвате и натягивании той части передней части А, которая является средней в боковом направлении, при надевании подгузника на носителя, или силы, действующей в боковом направлении со стороны бедер носителя на промежностную часть С во время ношения подгузника. Далее будут описаны материалы для образования подгузника 1D. Любые различные материалы, которые использовались в каждом элементе обычных подгузников одноразового использования, могут быть использованы для изготовления соответствующих элементов подгузника 1D. Например, верхний лист 2' может быть образован из смачиваемого водой и проницаемого для жидкостей, нетканого материала или перфорированной полимерной пленки, и задний лист 3' может быть образован из влагопроницаемой или непроницаемой полимерной пленки или ламината из подобной полимерной пленки и нетканого материала. К волокнам, образующим совокупность волокон, образующую поглощающую сердцевину 40', относятся гидрофильные волокна, такие как целлюлозное волокно, гидратцеллюлозное волокно, хлопковое волокно и волокно из ацетатцеллюлозы, полиолефиновые волокна, такие как полиэтиленовое и полипропиленовое, и волокна, полученные поликонденсацией, такие как полиэфирные и полиамидные. Совокупность волокон предпочтительно представляет собой скопление волокон, полученное пневмоукладкой и образованное посредством скапливания волокнистого материала, переносимого в воздушной струе, или самого по себе, или смешанного с функциональным материалом, в углублении заданной формы посредством всасывания. Функциональный материал в случае его использования может удерживаться между двумя скоплениями волокон или между волокнами в смешанной полученной пневмоукладкой совокупности волокон. Два или более видов волокон или два или более функциональных материалов, таких как поглощающие полимеры, могут быть использованы в комбинации. К примерам поглощающего полимера в виде частиц относятся полиакрилат натрия, сополимеры акриловой кислоты и винилового спирта, сшитый полиакрилат натрия, привитой сополимер крахмала и акриловой кислоты, сополимер изобутилена и малеинового ангидрида и продукт их омыления, и полиаспартовая кислота. Лист 60' для образования манжеты, препятствующей утечкам, может представлять собой, например,композиционный нетканый материал, имеющий многослойную структуру (например слой нетканого материала фильерного способа производства/слой нетканого материала, полученного аэродинамическим способом из расплава/слой нетканого материала фильерного способа производства), нетканый материал фильерного способа производства, термоскрепленный нетканый материал или нетканый материал, скрепленный пропусканием воздуха насквозь. Эластичный элемент, подлежащий размещению в разных частях или элементах, предпочтительно представляет собой эластичную нить (например резиновую нить) или эластичную ленту с определенной шириной (например резиновую ленту), в частности эластичную нить. Материалы эластичного элемента, подлежащего размещению в различных частях или элементах,включают натуральный каучук, синтетические каучуки, например бутадиен-стирольный каучук, бутадиеновый каучук, изопреновый каучук и неопреновый каучук, сополимер этилена и винилацетата, сформованные с вытягиванием полиолефины и уретановый каучук. Вышеупомянутый подгузник 1D предпочтительно изготавливают способом, описанным ниже. Способ включает этапы изготовления поглощающей сердцевины 40', состоящей из центральной поглощающей части 41', имеющей центральную свободную от волокон зону 43', и из двух боковых поглощающих частей 42', 42', имеющих соответствующие свободные от волокон зоны 44' вдоль центральной поглощающей части 41' (непоказанный этап), нанесения адгезива 47' на участки листа 45', предназначенного для обертывания сердцевины, которые соответствуют свободным от волокон зонам 44', и поджима поглощающей сердцевины 40', имеющей лист 45', предназначенный для обертывания сердцевины, с ее верхней и нижней сторон, посредством использования прижимного валика 141, имеющего прижимающий выступ 141 а в месте, соответствующем каждой свободной от волокон зоне 44', и не имеющего прижимающего выступа в месте, соответствующем центральной свободной от волокон зоне 43', чтобы тем самым обеспечить вдавливание одной или обеих из верхней и нижней панелей из листа 45', предназначенного для обертывания сердцевины, в свободные от волокон зоны 44' для прикрепления друг к другу верхней и нижней панелей 45 а' и 45b' из листа, предназначенного для обертывания сердцевины. Поглощающую сердцевину 40' предпочтительно изготавливают посредством использования устройства для пневмоукладки волокон, имеющего, например, два барабана для пневмоукладки, каждый из которых имеет углубление заданной формы, в котором волокнистый материал, перемещаемый посредством воздуха, осаждается посредством всасывания. Нижний поглощающий слой 412, имеющий сквозные отверстия, образующие центральную свободную от волокон зону 43' и свободные от волокон зоны 44',44', образуют на одном из барабанов для пневмоукладки, и верхний поглощающий слой 411, имеющий сквозное отверстие, образующее центральную свободную от волокон зону 43', образуют на другом барабане для пневмоукладки. Поглощающие слои 411 и 412 накладывают друг на друга в виде стопы для образования поглощающей сердцевины 40', имеющей сквозное отверстие, проходящее сквозь два поглощающих слоя, в качестве центральной свободной от волокон зоны 43'. Адгезив 47' может быть нанесен на части листа 45', предназначенного для обертывания сердцевины, которые соответствуют свободным от волокон зонам 44', посредством использования любого известного устройства 47 А' для нанесения адгезива/клея. Скрепление верхней и нижней панелей 45 а' и 45b' из листа, предназначенного для обертывания сердцевины, в свободных от волокон зонах 44' обеспечивается посредством сдавливания/поджима путем использования комбинации вышеописанного прижимного валика 141 и любого из гладкого валика 142 и второго валика 142, имеющего аналогичные выступы в местах, соответствующих прижимающим частям 141 а прижимного валика 141. Выступы в качестве прижимающих частей 141 а могут быть непрерывными вдоль всей окружной периферии прижимного валика 141 или на определенной длине в направлении вдоль окружности прижимного валика 141. Подгузник 1D может быть изготовлен так же, как в случае изготовления обычных натягиваемых подгузников одноразового использования, за исключением изготовления поглощающего элемента 4'. Например, можно с успехом следовать способу, описанному в документе JP 2006-247363 А. Когда части панели 45 а' из листа, предназначенного для обертывания сердцевины, которые соответствуют свободным от волокон зонам 44', вдавливают и прикрепляют к панели 45b' из листа, предназначенного для обертывания сердцевины, усилие натяжения прикладывают к панели 45 а' из листа, предназначенного для обертывания сердцевины, между двумя свободными от волокон зонами 44', 44'. В результате пространство, обеспечивающее возможность легкого набухания поглощающего полимера или поглощающей сердцевины, содержащей поглощающий полимер, при поглощении текучей среды, будет с большей определенностью сохраняться между верхней поверхностью поглощающей сердцевины 40' и панелью 45 а' из листа, предназначенного для обертывания сердцевины. Будет описан еще один вариант осуществления изобретения. Фиг. 15 представляет собой поперечное сечение поглощающего элемента 4 А', используемого в подгузнике одноразового использования в соответствии с еще одним вариантом осуществления изобретения. Описание данного варианта осуществления будет ограничено отличиями от уже рассмотренного подгузника 1D. В остальном описание подгузника 1D, включая предпочтительный вариант осуществления, будет использовано соответствующим образом. Поглощающая сердцевина 40' поглощающего элемента 4 А', показанного на фиг. 15, состоит из верхнего поглощающего слоя 411, имеющего сквозное отверстие, образующее центральную свободную от волокон зону 43 А', и нижнего поглощающего слоя 412, не имеющего сквозного отверстия, выровненного относительно сквозного отверстия верхнего поглощающего слоя 411. В данной конфигурации центральная свободная от волокон зона может представлять собой сквозное отверстие (свободную от волокон зону), образованное как проходящее только сквозь верхний поглощающий слой 411, который образует центральную поглощающую часть 41' вместе с нижним поглощающим слоем 412. В варианте осуществления, показанном на фиг. 15, панель 45 а' из листа для обертывания сердцевины, расположенная над поглощающей сердцевиной 40', также вдавлена внутрь каждой зоны 44', свободной от волокон, и вдавленная часть прикреплена к панели 45b' из листа для обертывания сердцевины,которая расположена под поглощающей сердцевиной 40', посредством адгезива 47'. С другой стороны, та часть панели 45 а' из листа, предназначенного для обертывания сердцевины, которая расположена над центральной свободной от волокон зоной 43 А' поглощающей сердцевины 40', не прикреплена к верхней стороне нижнего поглощающего слоя 412, который представляет собой элемент, расположенный непосредственно под ней. В варианте осуществления, показанном на фиг. 15, при впитывании текучей среды в центральную поглощающую часть 41', которое вызывает набухание поглощающего полимера, имеющегося в ней, наличие центральной свободной от волокон зоны 43 А' также обеспечивает возможность набухания полимера в достаточной степени без "столкновения" с препятствиями. В результате поглощающая способность поглощающего полимера проявляется полностью, и включение поглощающего полимера фактически приводит к улучшению характеристик подгузника одноразового использования. Скрепление верхней и нижней панелей 45 а' и 45b' из листа для обертывания сердцевины, расположенных соответственно над и под поглощающей сердцевиной, гарантирует отличное поддержание формы поглощающей сердцевины. То есть предотвращается ситуация, при которой центральная поглощающая часть 41' и боковые поглощающие части 42', 42' теряют свою форму или смещаются друг от друга во время использования. Натягиваемое поглощающее изделие по изобретению не ограничено рассмотренными выше, натягиваемыми подгузниками одноразового использования в соответствии с первым - четвертым вариантами осуществления, и различные изменения и модификации могут быть выполнены в них, как описано ниже. Каждый составляющий элемент/признак натягиваемых подгузников одноразового использования в соответствии с первым - четвертым вариантами осуществления может быть реализован в соответствующей комбинации, если эффект, обеспечиваемый изобретением, не ухудшается. В то время как в натягиваемых подгузниках 1 А, 1 В и 1 С одноразового использования по первому третьему вариантах осуществления, показанных на фиг. 2, 5 и б, передняя панель 2 А имеет основную часть 20 А передней панели и удлиняющую часть 21 А передней панели, проходящую вниз от нижнего края 200 основной части 20 А передней панели, и задняя панель 2 В имеет основную часть 20 В задней панели и удлиняющую часть 21 В задней панели, можно обойтись без одной или обеих из удлиняющей части 21 А передней панели и удлиняющей части 21 В задней панели. В натягиваемом подгузнике 1 С одноразового использования в соответствии с третьим вариантом осуществления стоячие сборки 4 могут состоять из первых стоячих сборок 4 а, проходящих в боковом направлении (направлении X) внутри от боковой части 3 с поглощающего комплекта 3, и из вторых стоячих сборок 4b, проходящих в боковом направлении (направлении X) снаружи от боковой части 3 с поглощающего комплекта 3, как показано на фиг. 8. Каждые из первых и вторых стоячих сборок 4 а и 4b образованы из листа 40, образующего стоячие сборки, и из множества эластичных элементов 41, размещенных в их растянутом состоянии в вертикальном направлении (направлении Y в плоско разложенном,нестянутом состоянии натягиваемого поглощающего изделия) листа 40, образующего стоячие сборки. Как показано на фиг. 8, лист 40, образующий стоячие сборки, представляет собой один лист, который сложен вдвое с образованием двухслойного листа вдоль линии сгиба, соответствующей концу/вершине свободного края первых стоячих сборок 4 а. Множество эластичных элементов 41 размещены в их растянутом состоянии вдоль вертикального направления (направления Y) между двумя слоями сложенного листа и закреплены там посредством адгезива для образования первых стоячих сборок 4 а. Двухслойный лист проходит в боковом направлении (направлении X) наружу, и он дополнительно сложен вдвое вдоль линии сгиба, соответствующей концу свободного края вторых стоячих сборок 4b, с образованием четырехслойного листа, как показано на фиг. 8. Множество эластичных элементов 41 размещены и закреплены в их растянутом состоянии в продольном направлении (направлении Y) между двухслойными панелями четырехслойного листа посредством адгезива для образования вторых стоячих сборок 4b. Как показано на фиг. 8, верхний лист 31 имеет большую длину по сравнению с задним листом 32 в боковом направлении (направлении X), и часть верхнего листа 31, выступающая наружу от каждой боковой краевой части 33 с поглощающего элемента 33, загнута поверх задней стороны поглощающего элемента 33. Как показано на фиг. 8, другой край двухслойного листа вставлен между загнутой частью верхнего листа 31 и задним листом 32 и прикреплен к ним в зоне третьего линейного соединения 6 с, образованного в месте расположения свободной от волокон зоны 34 поглощающего элемента 33. Созданные таким образом, первые стоячие сборки 4 а поднимаются - за счет стягивания множества эластичных элементов 41 - по направлению к коже носителя и в боковом направлении (направлении X) внутрь (по направлению к осевой линии CL). Созданные таким образом, вторые стоячие сборки 4b поднимаются - за счет стягивания множества эластичных элементов 41 - по направлению к коже носителя и в боковом направлении (направлении) наружу (в сторону от осевой линии CL). Третья линейная зона 6 с скрепления предпочтительно расположена непосредственно под свободной от волокон зоной 34 поглощающего элемента 33 или в стороне от данного места ближе к осевой линии CL. Третья линейная зона 6 с скрепления проходит вдоль каждой боковой части прямоугольного поглощающего комплекта 3 на всей длине поглощающего комплекта 3 в вертикальном направлении (направлении X). Третья линейная зона 6 с скрепления предпочтительно представляет собой непрерывную прямую линию, но может представлять собой пунктирную линию. Третья линейная зона 6 с скрепления может быть образована различными известными способами, такими как термосварка, ультразвуковая сварка, высокочастотная сварка или нанесение адгезива. Подгузник 1D может представлять собой натягиваемый подгузник одноразового использования,представляющий собой подгузник такого типа, который имеет разделенный наружный покрывающий элемент и в котором наружный покрывающий элемент разделен на панель, расположенную с задней стороны и выполненную с возможностью ношения вокруг задней стороны носителя, и панель, расположенную с передней стороны и выполненную с возможностью ношения вокруг передней стороны носителя,при этом панель, расположенная с задней стороны, и панель, расположенная с передней стороны, соединены друг с другом вдоль двух боковых непроницаемых швов для образования цилиндрической формы,и поглощающий комплект прикреплен для соединения панели, расположенной с передней стороны, и панели, расположенной с задней стороны, подобно мостику. Подгузник 1D также может представлять собой подгузник плоско раскладываемого типа, имеющий скрепляющую ленту в задней части и принимающую ленту, которая принимает скрепляющую ленту, на наружной стороне передней части. В таком подгузнике одноразового использования, представляющем собой подгузник плоско раскладываемого типа, промежностная часть представляет собой часть, имеющую вогнутый вырез, соответствующий по форме контуру ноги носителя, вдоль ее каждого бокового края, и задняя и передняя части представляют собой части, примыкающие к промежностной части и расположенные соответственно спереди и сзади от промежностной части. Лист подгузника 1D, предназначенный для обертывания сердцевины, может представлять собой один лист, охватывающий всю периферию поглощающей сердцевины в поперечном сечении, или может включать в себя два отдельных листа, один из которых расположен над поглощающей сердцевиной и другой расположен под поглощающей сердцевиной. В том случае, когда один лист, предназначенный для обертывания сердцевины, охватывает поглощающую сердцевину, соединение (предпочтительно соединение внахлестку) противоположных краев листа может быть предусмотрено или с верхней стороны,или с нижней стороны, но предпочтительно предусмотрено с нижней стороны поглощающей сердцевины, более предпочтительно между противоположными в боковом направлении, свободными от волокон зонами 44', 44'. В том случае, когда используются два листа для обертывания, предпочтительно, чтобы обе боковые части расположенного снизу листа были загнуты поверх верхней стороны поглощающей сердцевины и чтобы обе боковые части расположенного сверху листа были прикреплены к загнутым частям расположенного снизу листа. В другом случае предпочтительно, чтобы обе боковые части расположенного сверху листа были загнуты поверх нижней стороны поглощающей сердцевины и чтобы обе боковые части расположенного снизу листа были прикреплены к загнутым частям расположенного сверху листа. В подгузнике 1D центральная свободная от волокон зона 43' и две свободные от волокон зоны 44',44' могут представлять собой сквозные отверстия, прорезанные рядом друг с другом сквозь однослойную поглощающую сердцевину, при этом каждое из них имеет форму, удлиненную в вертикальном направлении на виде в плане. В данной модификации центральная поглощающая часть 41' и каждая боковая поглощающая часть 42' могут иметь одинаковую толщину, или центральная поглощающая часть 41' может иметь большую толщину по сравнению с каждой боковой поглощающей частью 42'. В случае подобного однослойного поглощающего элемента поглощающий элемент и лист, предназначенный для обертывания сердцевины, могут быть прикреплены друг к другу в соответствии с вариантами осуществления,показанными на фиг. 11 и 15, или предпочтительными способами реализации данных вариантов осуществления. При выполнении этого наилучшим образом будут получены такие же эффекты, как посредством подгузника 1D и остальных ранее указанных подгузников. В подгузнике 1D можно обойтись без соединений, образованных посредством адгезива 48' и/или адгезива 49'. В то время как в подгузнике 1D, показанном на фиг. 10, центральная свободная от волокон зона 43' проходит в продольном направлении поглощающей сердцевины по направлению к передней части А за место расположения переднего конца 44 а' каждой свободной от волокон зоны 44', передний конец 43 а' центральной свободной от волокон зоны 43' и передний конец 44 а' каждой свободной от волокон зоны 44' могут быть расположены вровень в поперечном направлении, или свободные от волокон зоны 44' могут проходить по направлению к передней части А за место расположения переднего конца 43 а' центральной свободной от волокон зоны 43'. В то время как в подгузнике 1D, показанном на фиг. 10, каждая свободная от волокон зона 44' проходит в продольном направлении поглощающей сердцевины по направлению к задней части В за место расположения заднего конца 43b' центральной свободной от волокон зоны 43', задние концы 43b' и 44b' трех свободных от волокон зон могут быть расположены вровень в поперечном направлении, или центральная свободная от волокон зона 43' может проходить по направлению к задней части В за место расположения заднего конца 44 а' свободных от волокон зон 44'. В подгузнике 1D можно обойтись без эластичных элементов 9'. Можно обойтись без эластичных элементов 62', расположенных в манжетах 6', 6', препятствующих утечкам, и даже без самих манжет,препятствующих утечкам. Вместо этого поглощающий комплект 5' может иметь эластичный элемент,расположенный вдоль и снаружи от каждого бокового края его поглощающей сердцевины 40' для образования двух боковых сборок вдоль его каждого бокового края. Данный эластичный элемент может слу- 23023577 жить в качестве эластичного элемента, предназначенного для подъема соответствующей боковой части поглощающей сердцевины 40'. Поглощающий комплект 5' может не иметь никакого эластичного элемента, размещенного в продольном направлении поглощающей сердцевины 40'. Центральная свободная от волокон зона 43' и каждая боковая свободная от волокон зона 44' могут быть выполнены с такой конфигурацией, которая обеспечивает изгибание поглощающей сердцевины 40' с образованием формы, отличной от форм, показанных на фиг. 12(а) и 12(b). Натягиваемое поглощающее изделие по изобретению может представлять собой гигиеническую прокладку натягиваемого типа, а также натягиваемый подгузник одноразового использования для детей или взрослых. Промышленная применяемость В соответствии с изобретением разработано натягиваемое поглощающее изделие, которое представляет собой поглощающее изделие такого типа, в котором наружный покрывающий элемент разделен на переднюю панель, выполненную с возможностью ношения вокруг передней стороны носителя, и заднюю панель, выполненную с возможностью ношения вокруг задней стороны носителя, и, тем не менее,обеспечивает защиту от утечки из поглощающего комплекта, не вызывая ситуации, при которой поглощающий комплект препятствует движению носителя при ходьбе во время ношения. Поглощающая сердцевина подгузника в соответствии с изобретением демонстрирует отличную способность к сохранению формы, и уменьшается вероятность того, что поглощающая сердцевина будет препятствовать набуханию поглощающего полимера, в результате чего обеспечивается возможность того, что поглощающий полимер будет проявлять свою поглощающую способность в полной мере. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Натягиваемое поглощающее изделие, содержащее переднюю панель, проходящую в поперечном направлении и выполненную с возможностью ношения вокруг передней стороны носителя, заднюю панель, выполненную с возможностью ношения вокруг задней стороны носителя, поглощающую структуру, прикрепленную к передней и задней панелям для соединения их подобно мостику, и стоячие отвороты, расположенные вдоль каждой боковой части поглощающей структуры,при этом поглощающая структура, проходящая в продольном направлении, содержит удлиненный в продольном направлении поглощающий элемент, который содержит удлиненную в продольном направлении поглощающую сердцевину, содержащую поглощающий полимер, и лист, предназначенный для обертывания сердцевины и закрывающий верхнюю и нижнюю поверхности поглощающей сердцевины,при этом поглощающий элемент имеет две боковые свободные от полимера зоны, проходящие в его продольном направлении, при этом каждая из боковых свободных от полимера зон простирается в переднюю панель и в заднюю панель,при этом поглощающий элемент имеет центральную свободную от полимера зону, расположенную в середине между двумя боковыми свободными от полимера зонами, при этом центральная свободная от полимера зона проходит вдоль боковых свободных от полимера зон так, что ее передняя концевая часть находится за передней концевой частью каждой боковой свободной от полимера зоны по направлению к передней панели, и каждая боковая свободная от полимера зона проходит так, что ее задняя концевая часть находится за задней концевой частью центральной свободной от полимера зоны по направлению к задней панели,при этом часть листа для обертывания сердцевины, расположенная над поглощающей сердцевиной,и часть листа для обертывания сердцевины, расположенная под поглощающей сердцевиной, прикреплены друг к другу в двух боковых свободных от полимера зонах, а в центральной свободной от полимера зоне часть листа для обертывания сердцевины, расположенная над поглощающей сердцевиной, не присоединена к листу, расположенному непосредственно под поглощающей сердцевиной. 2. Натягиваемое поглощающее изделие по п.1, в котором поглощающий элемент имеет зону, в которой центральная свободная от полимера зона и две боковые свободные от полимера зоны расположены рядом друг с другом. 3. Натягиваемое поглощающее изделие по п.1 или 2, в котором передняя панель имеет основную часть и удлиняющую часть, проходящую вниз от нижнего края основной части передней панели во время ношения изделия, задняя панель имеет основную часть и удлиняющую часть, проходящую вниз от нижнего края основной части задней панели во время ношения изделия, и каждая свободная от полимера зона проходит так, что ее передняя концевая часть перекрывает удлиняющую часть передней панели и ее задняя концевая часть перекрывает удлиняющую часть задней панели. 4. Натягиваемое поглощающее изделие по п.3, в котором каждая из передней панели и задней панели имеет множество эластичных элементов, размещенных на определенном расстоянии друг от друга в продольном направлении в их растянутом состоянии в поперечном направлении, при этом эластичные элементы не размещены в зоне, в которой передняя концевая часть каждой боковой свободной от полимера зоны перекрывает удлиняющую часть передней панели, и в зоне, в которой задняя концевая часть каждой боковой свободной от полимера зоны перекрывает удлиняющую часть задней панели. 5. Натягиваемое поглощающее изделие по п.4, в котором каждая из удлиняющей части передней панели и удлиняющей части задней панели имеет множество эластичных элементов, размещенных на определенном расстоянии друг от друга в продольном направлении в их растянутом состоянии в поперечном направлении. 6. Натягиваемое поглощающее изделие по любому из пп.1-5, в котором стоячие отвороты включают в себя первые стоячие отвороты боковой части поглощающей структуры, проходящие вовнутрь в поперечном направлении, и вторые стоячие отвороты, проходящие наружу в поперечном направлении от боковой части поглощающей структуры. 7. Натягиваемое поглощающее изделие по любому из пп.1-6, в котором поглощающий элемент содержит эластичный элемент, размещенный в растянутом состоянии в продольном направлении вдоль каждой боковой краевой части поглощающего элемента. 8. Натягиваемое поглощающее изделие по любому из пп.1-7, в котором поглощающий элемент имеет зону высокой поверхностной плотности, при этом зона высокой поверхностной плотности простирается в удлиняющую часть передней панели и в удлиняющую часть задней панели. 9. Натягиваемое поглощающее изделие по п.8, в котором поглощающая сердцевина содержит верхний поглощающий слой и нижний поглощающий слой, имеющий больший размер по сравнению с верхним поглощающим слоем, при этом зона высокой поверхностной плотности представляет собой результат наложения верхнего поглощающего слоя на нижний поглощающий слой. 10. Натягиваемое поглощающее изделие по любому из пп.1-9, в котором каждая боковая свободная от полимера зона имеет закрытую переднюю концевую часть и незакрытую заднюю концевую часть. 11. Натягиваемое поглощающее изделие по любому из пп.1-10, в котором каждая из двух боковых свободных от полимера зон содержит до 30 г/м 2 целлюлозного волокна. 12. Натягиваемое поглощающее изделие по п.1, в котором поглощающий элемент имеет центральную поглощающую часть, проходящую в продольном направлении поглощающей сердцевины, и две боковые поглощающие части, каждая из которых расположена с каждой боковой стороны центральной поглощающей части, и поглощающий полимер содержится в центральной поглощающей части с большей массой поглощающего полимера на 1 м 2, чем в каждой из боковых поглощающих частей. 13. Натягиваемое поглощающее изделие по п.12, в котором поглощающий элемент имеет многослойную структуру, содержащую верхний поглощающий слой и нижний поглощающий слой, и поглощающий полимер содержится в верхнем поглощающем слое с большей массой поглощающего полимера на 1 м 2, чем в нижнем поглощающем слое.
