Устройство для прокладки кабелей

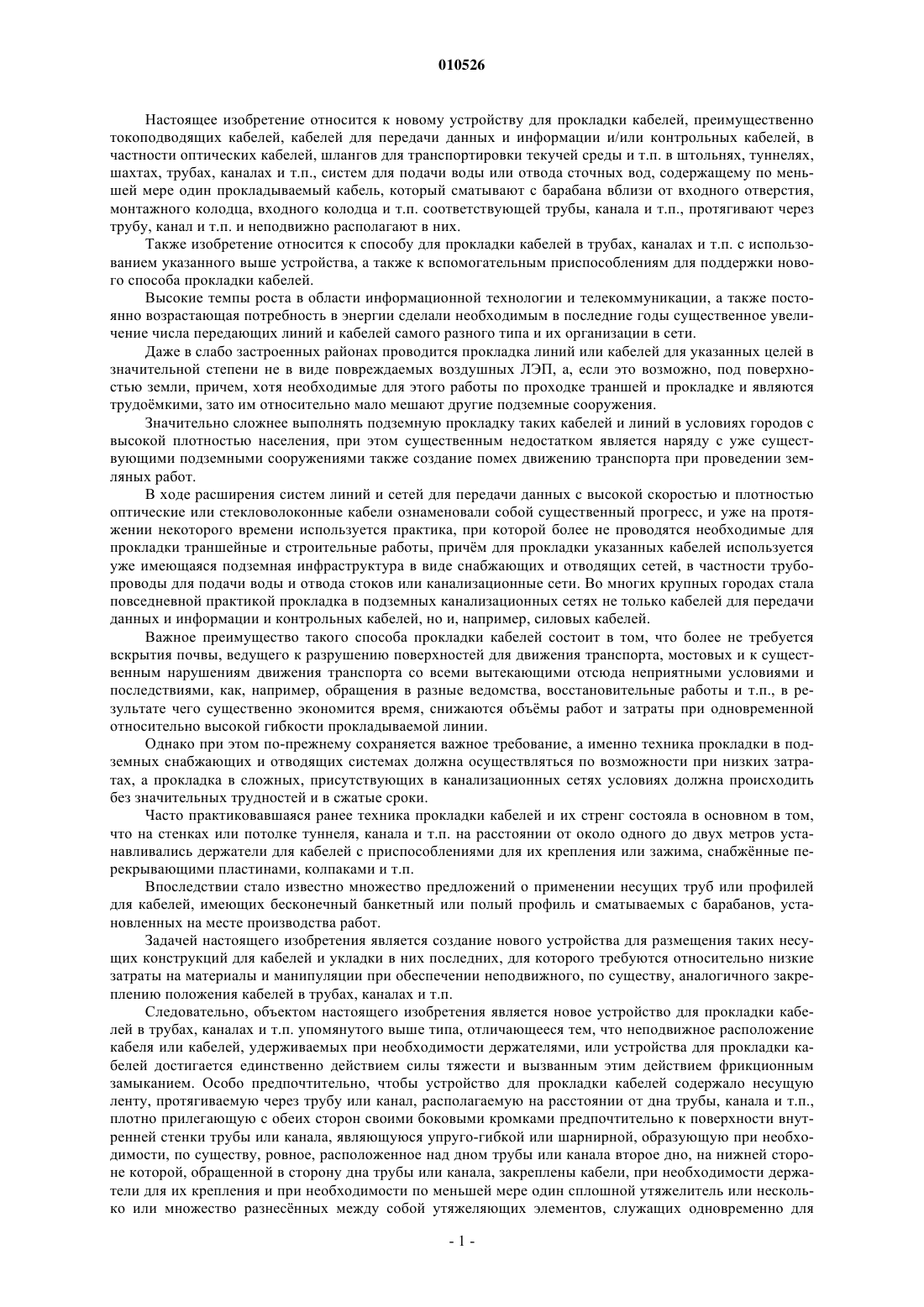

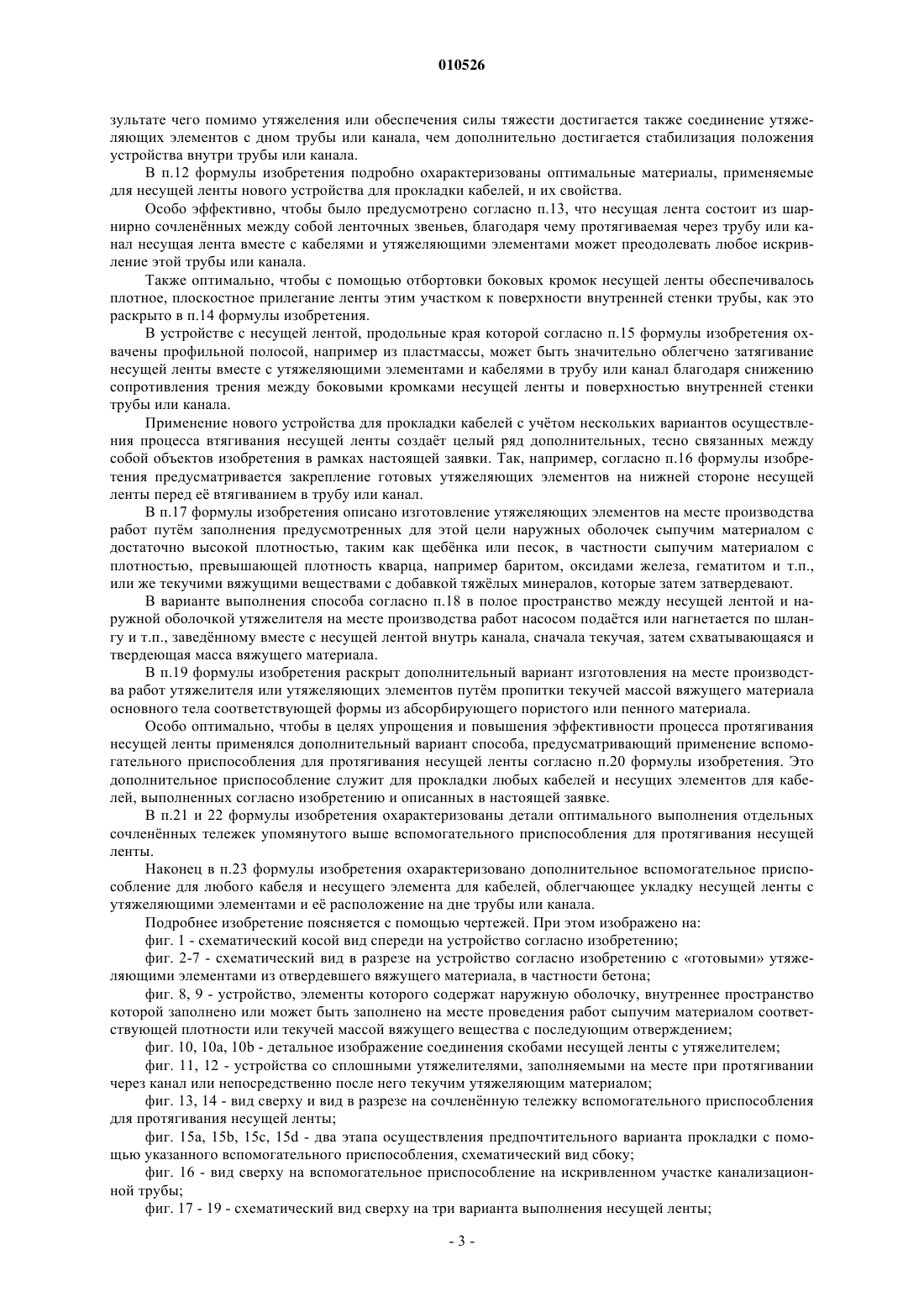

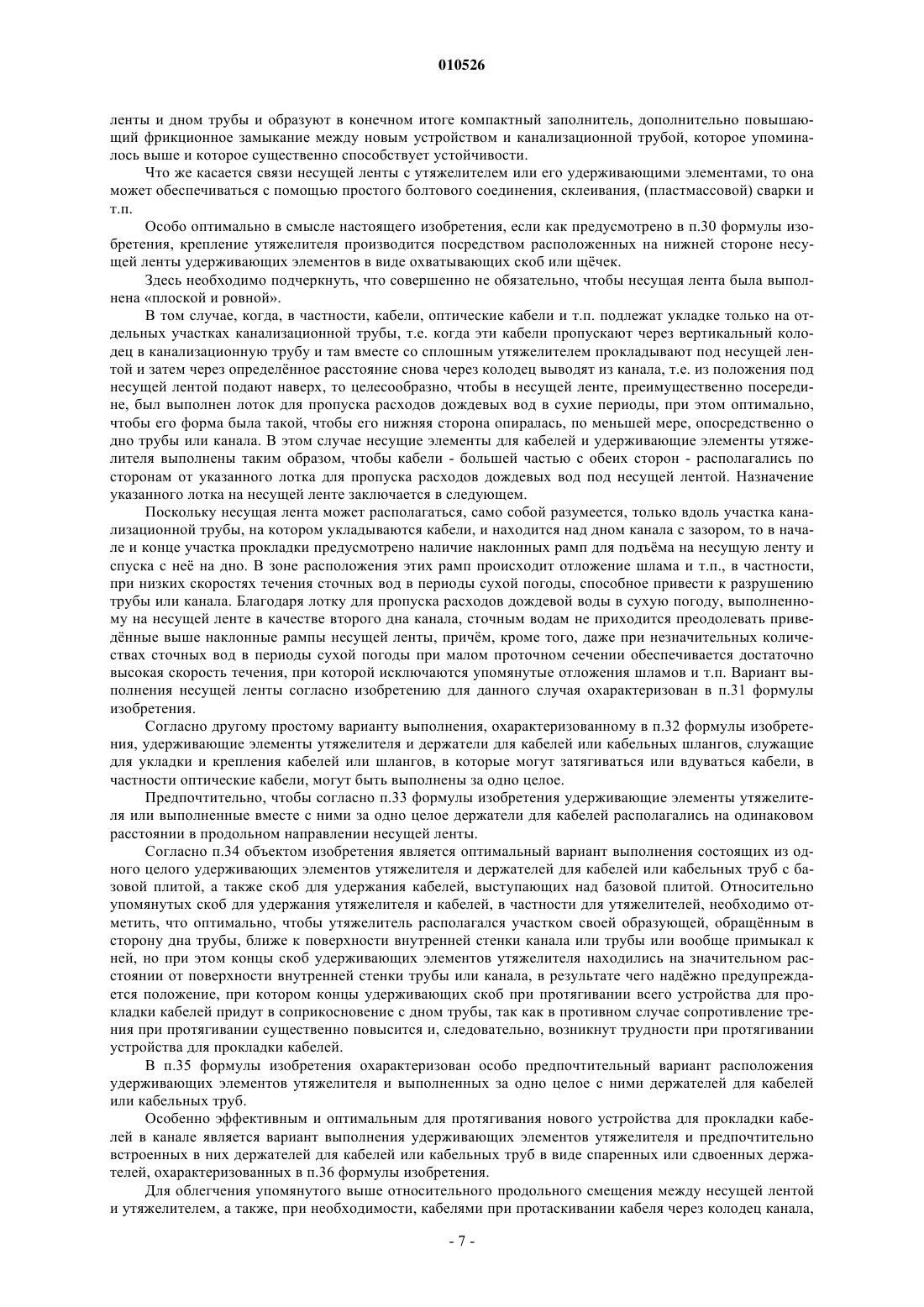

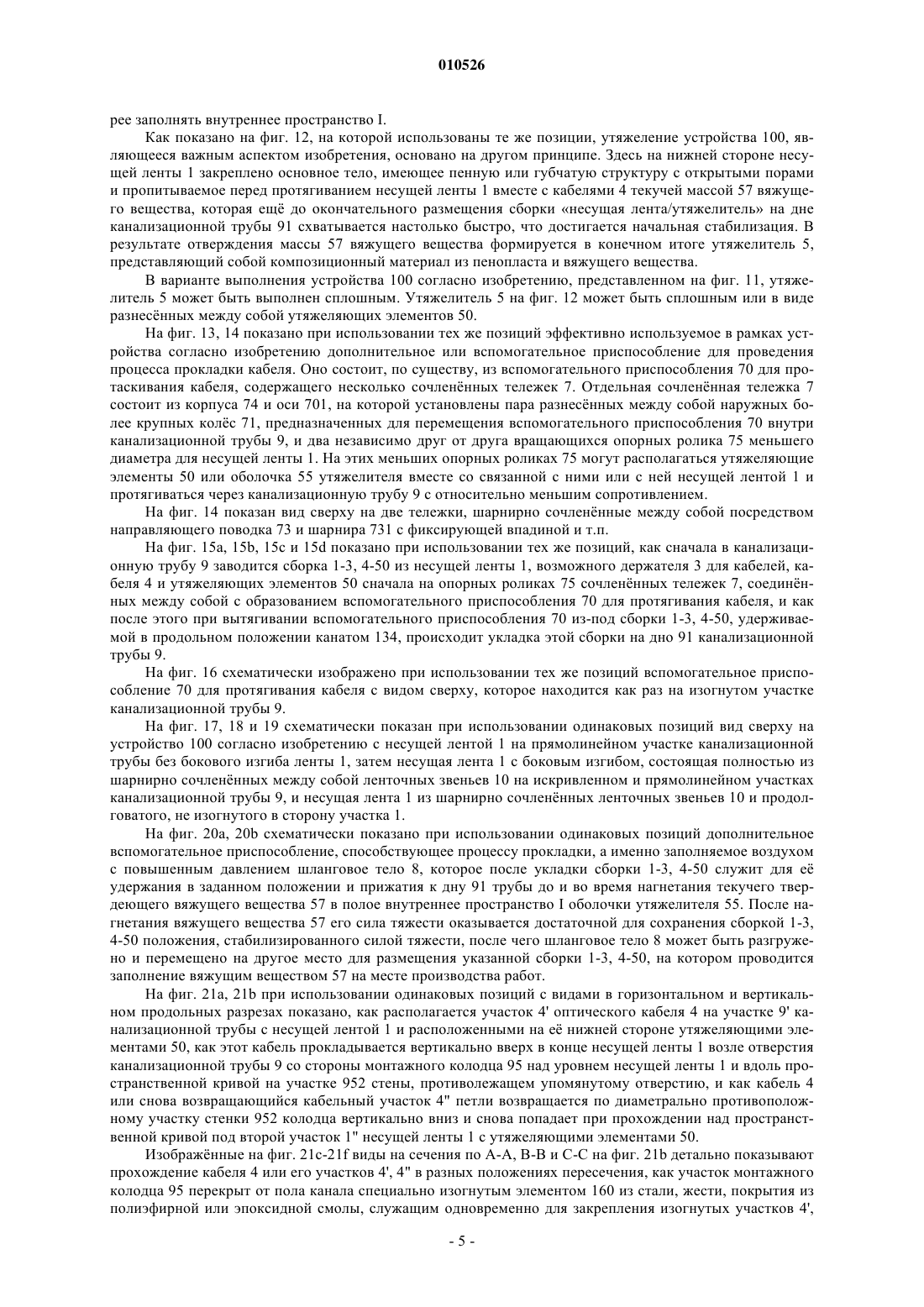

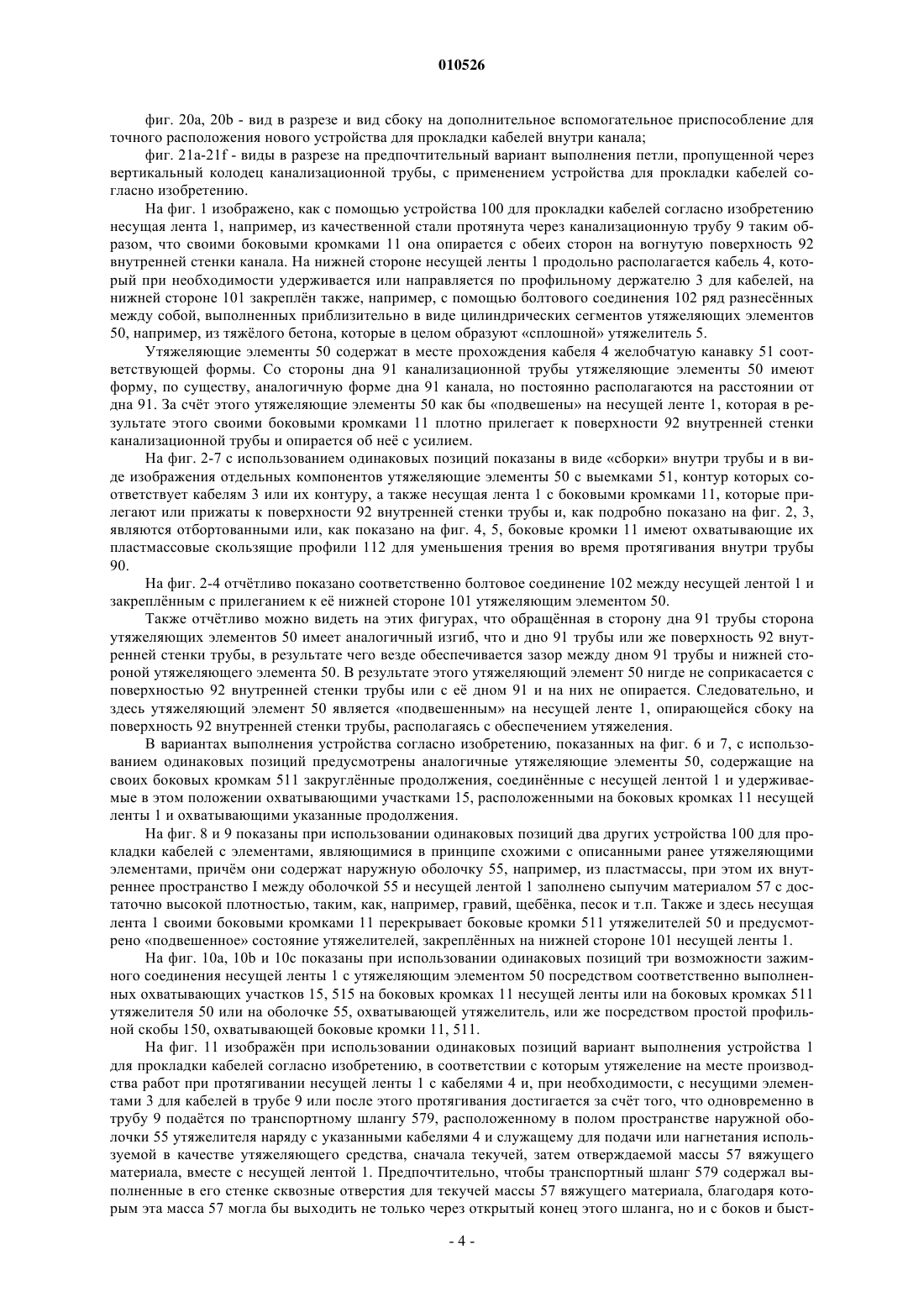

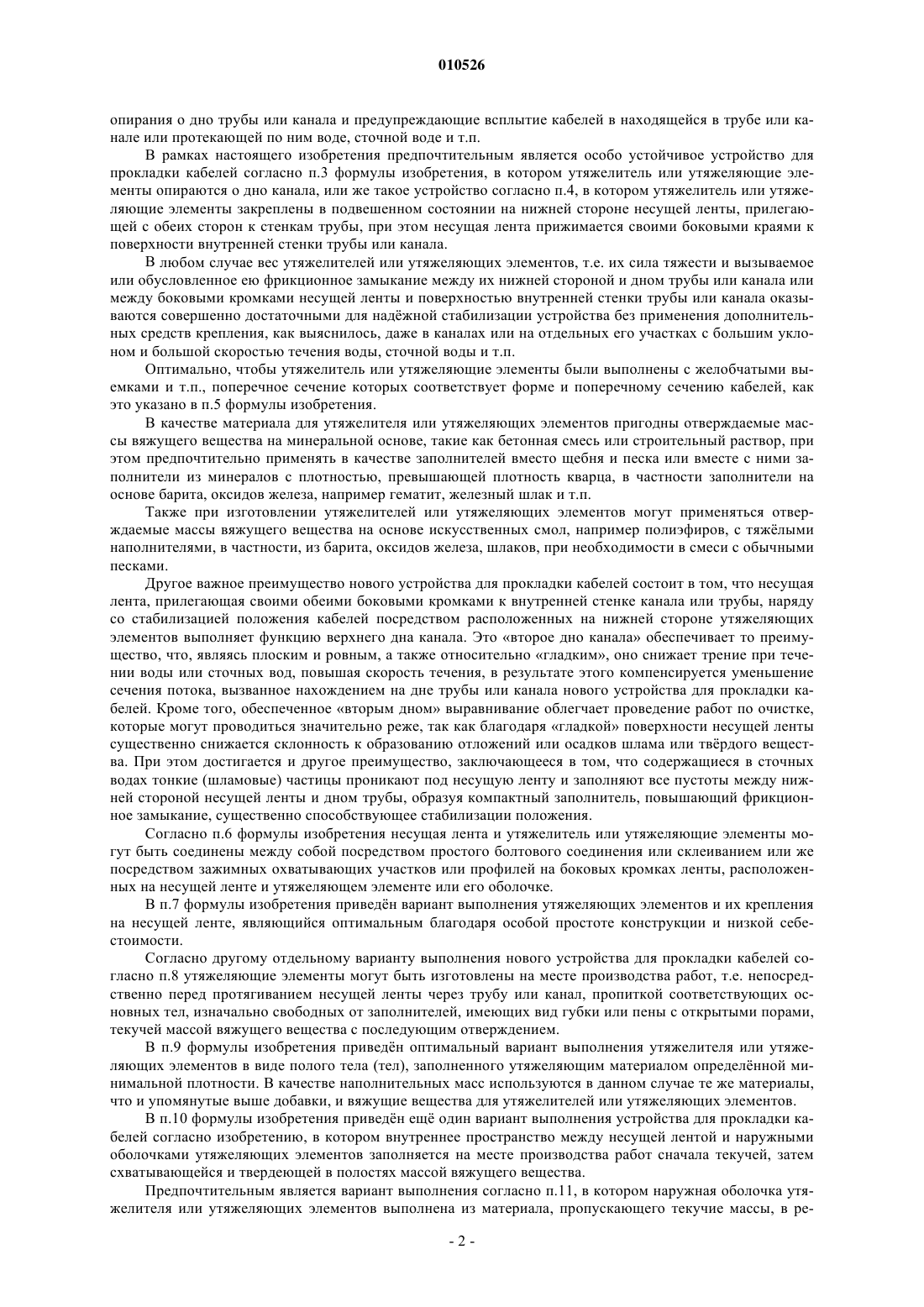

010526 Настоящее изобретение относится к новому устройству для прокладки кабелей, преимущественно токоподводящих кабелей, кабелей для передачи данных и информации и/или контрольных кабелей, в частности оптических кабелей, шлангов для транспортировки текучей среды и т.п. в штольнях, туннелях,шахтах, трубах, каналах и т.п., систем для подачи воды или отвода сточных вод, содержащему по меньшей мере один прокладываемый кабель, который сматывают с барабана вблизи от входного отверстия,монтажного колодца, входного колодца и т.п. соответствующей трубы, канала и т.п., протягивают через трубу, канал и т.п. и неподвижно располагают в них. Также изобретение относится к способу для прокладки кабелей в трубах, каналах и т.п. с использованием указанного выше устройства, а также к вспомогательным приспособлениям для поддержки нового способа прокладки кабелей. Высокие темпы роста в области информационной технологии и телекоммуникации, а также постоянно возрастающая потребность в энергии сделали необходимым в последние годы существенное увеличение числа передающих линий и кабелей самого разного типа и их организации в сети. Даже в слабо застроенных районах проводится прокладка линий или кабелей для указанных целей в значительной степени не в виде повреждаемых воздушных ЛЭП, а, если это возможно, под поверхностью земли, причем, хотя необходимые для этого работы по проходке траншей и прокладке и являются трудомкими, зато им относительно мало мешают другие подземные сооружения. Значительно сложнее выполнять подземную прокладку таких кабелей и линий в условиях городов с высокой плотностью населения, при этом существенным недостатком является наряду с уже существующими подземными сооружениями также создание помех движению транспорта при проведении земляных работ. В ходе расширения систем линий и сетей для передачи данных с высокой скоростью и плотностью оптические или стекловолоконные кабели ознаменовали собой существенный прогресс, и уже на протяжении некоторого времени используется практика, при которой более не проводятся необходимые для прокладки траншейные и строительные работы, причм для прокладки указанных кабелей используется уже имеющаяся подземная инфраструктура в виде снабжающих и отводящих сетей, в частности трубопроводы для подачи воды и отвода стоков или канализационные сети. Во многих крупных городах стала повседневной практикой прокладка в подземных канализационных сетях не только кабелей для передачи данных и информации и контрольных кабелей, но и, например, силовых кабелей. Важное преимущество такого способа прокладки кабелей состоит в том, что более не требуется вскрытия почвы, ведущего к разрушению поверхностей для движения транспорта, мостовых и к существенным нарушениям движения транспорта со всеми вытекающими отсюда неприятными условиями и последствиями, как, например, обращения в разные ведомства, восстановительные работы и т.п., в результате чего существенно экономится время, снижаются объмы работ и затраты при одновременной относительно высокой гибкости прокладываемой линии. Однако при этом по-прежнему сохраняется важное требование, а именно техника прокладки в подземных снабжающих и отводящих системах должна осуществляться по возможности при низких затратах, а прокладка в сложных, присутствующих в канализационных сетях условиях должна происходить без значительных трудностей и в сжатые сроки. Часто практиковавшаяся ранее техника прокладки кабелей и их стренг состояла в основном в том,что на стенках или потолке туннеля, канала и т.п. на расстоянии от около одного до двух метров устанавливались держатели для кабелей с приспособлениями для их крепления или зажима, снабжнные перекрывающими пластинами, колпаками и т.п. Впоследствии стало известно множество предложений о применении несущих труб или профилей для кабелей, имеющих бесконечный банкетный или полый профиль и сматываемых с барабанов, установленных на месте производства работ. Задачей настоящего изобретения является создание нового устройства для размещения таких несущих конструкций для кабелей и укладки в них последних, для которого требуются относительно низкие затраты на материалы и манипуляции при обеспечении неподвижного, по существу, аналогичного закреплению положения кабелей в трубах, каналах и т.п. Следовательно, объектом настоящего изобретения является новое устройство для прокладки кабелей в трубах, каналах и т.п. упомянутого выше типа, отличающееся тем, что неподвижное расположение кабеля или кабелей, удерживаемых при необходимости держателями, или устройства для прокладки кабелей достигается единственно действием силы тяжести и вызванным этим действием фрикционным замыканием. Особо предпочтительно, чтобы устройство для прокладки кабелей содержало несущую ленту, протягиваемую через трубу или канал, располагаемую на расстоянии от дна трубы, канала и т.п.,плотно прилегающую с обеих сторон своими боковыми кромками предпочтительно к поверхности внутренней стенки трубы или канала, являющуюся упруго-гибкой или шарнирной, образующую при необходимости, по существу, ровное, расположенное над дном трубы или канала второе дно, на нижней стороне которой, обращенной в сторону дна трубы или канала, закреплены кабели, при необходимости держатели для их крепления и при необходимости по меньшей мере один сплошной утяжелитель или несколько или множество разнеснных между собой утяжеляющих элементов, служащих одновременно для-1 010526 опирания о дно трубы или канала и предупреждающие всплытие кабелей в находящейся в трубе или канале или протекающей по ним воде, сточной воде и т.п. В рамках настоящего изобретения предпочтительным является особо устойчивое устройство для прокладки кабелей согласно п.3 формулы изобретения, в котором утяжелитель или утяжеляющие элементы опираются о дно канала, или же такое устройство согласно п.4, в котором утяжелитель или утяжеляющие элементы закреплены в подвешенном состоянии на нижней стороне несущей ленты, прилегающей с обеих сторон к стенкам трубы, при этом несущая лента прижимается своими боковыми краями к поверхности внутренней стенки трубы или канала. В любом случае вес утяжелителей или утяжеляющих элементов, т.е. их сила тяжести и вызываемое или обусловленное ею фрикционное замыкание между их нижней стороной и дном трубы или канала или между боковыми кромками несущей ленты и поверхностью внутренней стенки трубы или канала оказываются совершенно достаточными для наджной стабилизации устройства без применения дополнительных средств крепления, как выяснилось, даже в каналах или на отдельных его участках с большим уклоном и большой скоростью течения воды, сточной воды и т.п. Оптимально, чтобы утяжелитель или утяжеляющие элементы были выполнены с желобчатыми выемками и т.п., поперечное сечение которых соответствует форме и поперечному сечению кабелей, как это указано в п.5 формулы изобретения. В качестве материала для утяжелителя или утяжеляющих элементов пригодны отверждаемые массы вяжущего вещества на минеральной основе, такие как бетонная смесь или строительный раствор, при этом предпочтительно применять в качестве заполнителей вместо щебня и песка или вместе с ними заполнители из минералов с плотностью, превышающей плотность кварца, в частности заполнители на основе барита, оксидов железа, например гематит, железный шлак и т.п. Также при изготовлении утяжелителей или утяжеляющих элементов могут применяться отверждаемые массы вяжущего вещества на основе искусственных смол, например полиэфиров, с тяжлыми наполнителями, в частности, из барита, оксидов железа, шлаков, при необходимости в смеси с обычными песками. Другое важное преимущество нового устройства для прокладки кабелей состоит в том, что несущая лента, прилегающая своими обеими боковыми кромками к внутренней стенке канала или трубы, наряду со стабилизацией положения кабелей посредством расположенных на нижней стороне утяжеляющих элементов выполняет функцию верхнего дна канала. Это второе дно канала обеспечивает то преимущество, что, являясь плоским и ровным, а также относительно гладким, оно снижает трение при течении воды или сточных вод, повышая скорость течения, в результате этого компенсируется уменьшение сечения потока, вызванное нахождением на дне трубы или канала нового устройства для прокладки кабелей. Кроме того, обеспеченное вторым дном выравнивание облегчает проведение работ по очистке,которые могут проводиться значительно реже, так как благодаря гладкой поверхности несущей ленты существенно снижается склонность к образованию отложений или осадков шлама или тврдого вещества. При этом достигается и другое преимущество, заключающееся в том, что содержащиеся в сточных водах тонкие (шламовые) частицы проникают под несущую ленту и заполняют все пустоты между нижней стороной несущей ленты и дном трубы, образуя компактный заполнитель, повышающий фрикционное замыкание, существенно способствующее стабилизации положения. Согласно п.6 формулы изобретения несущая лента и утяжелитель или утяжеляющие элементы могут быть соединены между собой посредством простого болтового соединения или склеиванием или же посредством зажимных охватывающих участков или профилей на боковых кромках ленты, расположенных на несущей ленте и утяжеляющем элементе или его оболочке. В п.7 формулы изобретения приведн вариант выполнения утяжеляющих элементов и их крепления на несущей ленте, являющийся оптимальным благодаря особой простоте конструкции и низкой себестоимости. Согласно другому отдельному варианту выполнения нового устройства для прокладки кабелей согласно п.8 утяжеляющие элементы могут быть изготовлены на месте производства работ, т.е. непосредственно перед протягиванием несущей ленты через трубу или канал, пропиткой соответствующих основных тел, изначально свободных от заполнителей, имеющих вид губки или пены с открытыми порами,текучей массой вяжущего вещества с последующим отверждением. В п.9 формулы изобретения приведн оптимальный вариант выполнения утяжелителя или утяжеляющих элементов в виде полого тела (тел), заполненного утяжеляющим материалом определнной минимальной плотности. В качестве наполнительных масс используются в данном случае те же материалы,что и упомянутые выше добавки, и вяжущие вещества для утяжелителей или утяжеляющих элементов. В п.10 формулы изобретения приведн ещ один вариант выполнения устройства для прокладки кабелей согласно изобретению, в котором внутреннее пространство между несущей лентой и наружными оболочками утяжеляющих элементов заполняется на месте производства работ сначала текучей, затем схватывающейся и твердеющей в полостях массой вяжущего вещества. Предпочтительным является вариант выполнения согласно п.11, в котором наружная оболочка утяжелителя или утяжеляющих элементов выполнена из материала, пропускающего текучие массы, в ре-2 010526 зультате чего помимо утяжеления или обеспечения силы тяжести достигается также соединение утяжеляющих элементов с дном трубы или канала, чем дополнительно достигается стабилизация положения устройства внутри трубы или канала. В п.12 формулы изобретения подробно охарактеризованы оптимальные материалы, применяемые для несущей ленты нового устройства для прокладки кабелей, и их свойства. Особо эффективно, чтобы было предусмотрено согласно п.13, что несущая лента состоит из шарнирно сочленнных между собой ленточных звеньев, благодаря чему протягиваемая через трубу или канал несущая лента вместе с кабелями и утяжеляющими элементами может преодолевать любое искривление этой трубы или канала. Также оптимально, чтобы с помощью отбортовки боковых кромок несущей ленты обеспечивалось плотное, плоскостное прилегание ленты этим участком к поверхности внутренней стенки трубы, как это раскрыто в п.14 формулы изобретения. В устройстве с несущей лентой, продольные края которой согласно п.15 формулы изобретения охвачены профильной полосой, например из пластмассы, может быть значительно облегчено затягивание несущей ленты вместе с утяжеляющими элементами и кабелями в трубу или канал благодаря снижению сопротивления трения между боковыми кромками несущей ленты и поверхностью внутренней стенки трубы или канала. Применение нового устройства для прокладки кабелей с учтом нескольких вариантов осуществления процесса втягивания несущей ленты создат целый ряд дополнительных, тесно связанных между собой объектов изобретения в рамках настоящей заявки. Так, например, согласно п.16 формулы изобретения предусматривается закрепление готовых утяжеляющих элементов на нижней стороне несущей ленты перед е втягиванием в трубу или канал. В п.17 формулы изобретения описано изготовление утяжеляющих элементов на месте производства работ путм заполнения предусмотренных для этой цели наружных оболочек сыпучим материалом с достаточно высокой плотностью, таким как щебнка или песок, в частности сыпучим материалом с плотностью, превышающей плотность кварца, например баритом, оксидами железа, гематитом и т.п.,или же текучими вяжущими веществами с добавкой тяжлых минералов, которые затем затвердевают. В варианте выполнения способа согласно п.18 в полое пространство между несущей лентой и наружной оболочкой утяжелителя на месте производства работ насосом податся или нагнетается по шлангу и т.п., заведнному вместе с несущей лентой внутрь канала, сначала текучая, затем схватывающаяся и твердеющая масса вяжущего материала. В п.19 формулы изобретения раскрыт дополнительный вариант изготовления на месте производства работ утяжелителя или утяжеляющих элементов путм пропитки текучей массой вяжущего материала основного тела соответствующей формы из абсорбирующего пористого или пенного материала. Особо оптимально, чтобы в целях упрощения и повышения эффективности процесса протягивания несущей ленты применялся дополнительный вариант способа, предусматривающий применение вспомогательного приспособления для протягивания несущей ленты согласно п.20 формулы изобретения. Это дополнительное приспособление служит для прокладки любых кабелей и несущих элементов для кабелей, выполненных согласно изобретению и описанных в настоящей заявке. В п.21 и 22 формулы изобретения охарактеризованы детали оптимального выполнения отдельных сочленнных тележек упомянутого выше вспомогательного приспособления для протягивания несущей ленты. Наконец в п.23 формулы изобретения охарактеризовано дополнительное вспомогательное приспособление для любого кабеля и несущего элемента для кабелей, облегчающее укладку несущей ленты с утяжеляющими элементами и е расположение на дне трубы или канала. Подробнее изобретение поясняется с помощью чертежей. При этом изображено на: фиг. 1 - схематический косой вид спереди на устройство согласно изобретению; фиг. 2-7 - схематический вид в разрезе на устройство согласно изобретению с готовыми утяжеляющими элементами из отвердевшего вяжущего материала, в частности бетона; фиг. 8, 9 - устройство, элементы которого содержат наружную оболочку, внутреннее пространство которой заполнено или может быть заполнено на месте проведения работ сыпучим материалом соответствующей плотности или текучей массой вяжущего вещества с последующим отверждением; фиг. 10, 10 а, 10b - детальное изображение соединения скобами несущей ленты с утяжелителем; фиг. 11, 12 - устройства со сплошными утяжелителями, заполняемыми на месте при протягивании через канал или непосредственно после него текучим утяжеляющим материалом; фиг. 13, 14 - вид сверху и вид в разрезе на сочленнную тележку вспомогательного приспособления для протягивания несущей ленты; фиг. 15 а, 15b, 15c, 15d - два этапа осуществления предпочтительного варианта прокладки с помощью указанного вспомогательного приспособления, схематический вид сбоку; фиг. 16 - вид сверху на вспомогательное приспособление на искривленном участке канализационной трубы; фиг. 17 - 19 - схематический вид сверху на три варианта выполнения несущей ленты;-3 010526 фиг. 20 а, 20b - вид в разрезе и вид сбоку на дополнительное вспомогательное приспособление для точного расположения нового устройства для прокладки кабелей внутри канала; фиг. 21a-21f - виды в разрезе на предпочтительный вариант выполнения петли, пропущенной через вертикальный колодец канализационной трубы, с применением устройства для прокладки кабелей согласно изобретению. На фиг. 1 изображено, как с помощью устройства 100 для прокладки кабелей согласно изобретению несущая лента 1, например, из качественной стали протянута через канализационную трубу 9 таким образом, что своими боковыми кромками 11 она опирается с обеих сторон на вогнутую поверхность 92 внутренней стенки канала. На нижней стороне несущей ленты 1 продольно располагается кабель 4, который при необходимости удерживается или направляется по профильному держателю 3 для кабелей, на нижней стороне 101 закреплн также, например, с помощью болтового соединения 102 ряд разнеснных между собой, выполненных приблизительно в виде цилиндрических сегментов утяжеляющих элементов 50, например, из тяжлого бетона, которые в целом образуют сплошной утяжелитель 5. Утяжеляющие элементы 50 содержат в месте прохождения кабеля 4 желобчатую канавку 51 соответствующей формы. Со стороны дна 91 канализационной трубы утяжеляющие элементы 50 имеют форму, по существу, аналогичную форме дна 91 канала, но постоянно располагаются на расстоянии от дна 91. За счт этого утяжеляющие элементы 50 как бы подвешены на несущей ленте 1, которая в результате этого своими боковыми кромками 11 плотно прилегает к поверхности 92 внутренней стенки канализационной трубы и опирается об не с усилием. На фиг. 2-7 с использованием одинаковых позиций показаны в виде сборки внутри трубы и в виде изображения отдельных компонентов утяжеляющие элементы 50 с выемками 51, контур которых соответствует кабелям 3 или их контуру, а также несущая лента 1 с боковыми кромками 11, которые прилегают или прижаты к поверхности 92 внутренней стенки трубы и, как подробно показано на фиг. 2, 3,являются отбортованными или, как показано на фиг. 4, 5, боковые кромки 11 имеют охватывающие их пластмассовые скользящие профили 112 для уменьшения трения во время протягивания внутри трубы 90. На фиг. 2-4 отчтливо показано соответственно болтовое соединение 102 между несущей лентой 1 и закреплнным с прилеганием к е нижней стороне 101 утяжеляющим элементом 50. Также отчтливо можно видеть на этих фигурах, что обращнная в сторону дна 91 трубы сторона утяжеляющих элементов 50 имеет аналогичный изгиб, что и дно 91 трубы или же поверхность 92 внутренней стенки трубы, в результате чего везде обеспечивается зазор между дном 91 трубы и нижней стороной утяжеляющего элемента 50. В результате этого утяжеляющий элемент 50 нигде не соприкасается с поверхностью 92 внутренней стенки трубы или с е дном 91 и на них не опирается. Следовательно, и здесь утяжеляющий элемент 50 является подвешенным на несущей ленте 1, опирающейся сбоку на поверхность 92 внутренней стенки трубы, располагаясь с обеспечением утяжеления. В вариантах выполнения устройства согласно изобретению, показанных на фиг. 6 и 7, с использованием одинаковых позиций предусмотрены аналогичные утяжеляющие элементы 50, содержащие на своих боковых кромкам 511 закруглнные продолжения, соединнные с несущей лентой 1 и удерживаемые в этом положении охватывающими участками 15, расположенными на боковых кромках 11 несущей ленты 1 и охватывающими указанные продолжения. На фиг. 8 и 9 показаны при использовании одинаковых позиций два других устройства 100 для прокладки кабелей с элементами, являющимися в принципе схожими с описанными ранее утяжеляющими элементами, причм они содержат наружную оболочку 55, например, из пластмассы, при этом их внутреннее пространство I между оболочкой 55 и несущей лентой 1 заполнено сыпучим материалом 57 с достаточно высокой плотностью, таким, как, например, гравий, щебнка, песок и т.п. Также и здесь несущая лента 1 своими боковыми кромками 11 перекрывает боковые кромки 511 утяжелителей 50 и предусмотрено подвешенное состояние утяжелителей, закреплнных на нижней стороне 101 несущей ленты 1. На фиг. 10 а, 10b и 10c показаны при использовании одинаковых позиций три возможности зажимного соединения несущей ленты 1 с утяжеляющим элементом 50 посредством соответственно выполненных охватывающих участков 15, 515 на боковых кромках 11 несущей ленты или на боковых кромках 511 утяжелителя 50 или на оболочке 55, охватывающей утяжелитель, или же посредством простой профильной скобы 150, охватывающей боковые кромки 11, 511. На фиг. 11 изображн при использовании одинаковых позиций вариант выполнения устройства 1 для прокладки кабелей согласно изобретению, в соответствии с которым утяжеление на месте производства работ при протягивании несущей ленты 1 с кабелями 4 и, при необходимости, с несущими элементами 3 для кабелей в трубе 9 или после этого протягивания достигается за счт того, что одновременно в трубу 9 податся по транспортному шлангу 579, расположенному в полом пространстве наружной оболочки 55 утяжелителя наряду с указанными кабелями 4 и служащему для подачи или нагнетания используемой в качестве утяжеляющего средства, сначала текучей, затем отверждаемой массы 57 вяжущего материала, вместе с несущей лентой 1. Предпочтительно, чтобы транспортный шланг 579 содержал выполненные в его стенке сквозные отверстия для текучей массы 57 вяжущего материала, благодаря которым эта масса 57 могла бы выходить не только через открытый конец этого шланга, но и с боков и быст-4 010526 рее заполнять внутреннее пространство I. Как показано на фиг. 12, на которой использованы те же позиции, утяжеление устройства 100, являющееся важным аспектом изобретения, основано на другом принципе. Здесь на нижней стороне несущей ленты 1 закреплено основное тело, имеющее пенную или губчатую структуру с открытыми порами и пропитываемое перед протягиванием несущей ленты 1 вместе с кабелями 4 текучей массой 57 вяжущего вещества, которая ещ до окончательного размещения сборки несущая лента/утяжелитель на дне канализационной трубы 91 схватывается настолько быстро, что достигается начальная стабилизация. В результате отверждения массы 57 вяжущего вещества формируется в конечном итоге утяжелитель 5,представляющий собой композиционный материал из пенопласта и вяжущего вещества. В варианте выполнения устройства 100 согласно изобретению, представленном на фиг. 11, утяжелитель 5 может быть выполнен сплошным. Утяжелитель 5 на фиг. 12 может быть сплошным или в виде разнеснных между собой утяжеляющих элементов 50. На фиг. 13, 14 показано при использовании тех же позиций эффективно используемое в рамках устройства согласно изобретению дополнительное или вспомогательное приспособление для проведения процесса прокладки кабеля. Оно состоит, по существу, из вспомогательного приспособления 70 для протаскивания кабеля, содержащего несколько сочленнных тележек 7. Отдельная сочленнная тележка 7 состоит из корпуса 74 и оси 701, на которой установлены пара разнеснных между собой наружных более крупных колс 71, предназначенных для перемещения вспомогательного приспособления 70 внутри канализационной трубы 9, и два независимо друг от друга вращающихся опорных ролика 75 меньшего диаметра для несущей ленты 1. На этих меньших опорных роликах 75 могут располагаться утяжеляющие элементы 50 или оболочка 55 утяжелителя вместе со связанной с ними или с ней несущей лентой 1 и протягиваться через канализационную трубу 9 с относительно меньшим сопротивлением. На фиг. 14 показан вид сверху на две тележки, шарнирно сочленнные между собой посредством направляющего поводка 73 и шарнира 731 с фиксирующей впадиной и т.п. На фиг. 15 а, 15b, 15 с и 15d показано при использовании тех же позиций, как сначала в канализационную трубу 9 заводится сборка 1-3, 4-50 из несущей ленты 1, возможного держателя 3 для кабелей, кабеля 4 и утяжеляющих элементов 50 сначала на опорных роликах 75 сочленнных тележек 7, соединнных между собой с образованием вспомогательного приспособления 70 для протягивания кабеля, и как после этого при вытягивании вспомогательного приспособления 70 из-под сборки 1-3, 4-50, удерживаемой в продольном положении канатом 134, происходит укладка этой сборки на дно 91 канализационной трубы 9. На фиг. 16 схематически изображено при использовании тех же позиций вспомогательное приспособление 70 для протягивания кабеля с видом сверху, которое находится как раз на изогнутом участке канализационной трубы 9. На фиг. 17, 18 и 19 схематически показан при использовании одинаковых позиций вид сверху на устройство 100 согласно изобретению с несущей лентой 1 на прямолинейном участке канализационной трубы без бокового изгиба ленты 1, затем несущая лента 1 с боковым изгибом, состоящая полностью из шарнирно сочленнных между собой ленточных звеньев 10 на искривленном и прямолинейном участках канализационной трубы 9, и несущая лента 1 из шарнирно сочленнных ленточных звеньев 10 и продолговатого, не изогнутого в сторону участка 1. На фиг. 20 а, 20b схематически показано при использовании одинаковых позиций дополнительное вспомогательное приспособление, способствующее процессу прокладки, а именно заполняемое воздухом с повышенным давлением шланговое тело 8, которое после укладки сборки 1-3, 4-50 служит для е удержания в заданном положении и прижатия к дну 91 трубы до и во время нагнетания текучего твердеющего вяжущего вещества 57 в полое внутреннее пространство I оболочки утяжелителя 55. После нагнетания вяжущего вещества 57 его сила тяжести оказывается достаточной для сохранения сборкой 1-3,4-50 положения, стабилизированного силой тяжести, после чего шланговое тело 8 может быть разгружено и перемещено на другое место для размещения указанной сборки 1-3, 4-50, на котором проводится заполнение вяжущим веществом 57 на месте производства работ. На фиг. 21 а, 21b при использовании одинаковых позиций с видами в горизонтальном и вертикальном продольных разрезах показано, как располагается участок 4' оптического кабеля 4 на участке 9' канализационной трубы с несущей лентой 1 и расположенными на е нижней стороне утяжеляющими элементами 50, как этот кабель прокладывается вертикально вверх в конце несущей ленты 1 возле отверстия канализационной трубы 9 со стороны монтажного колодца 95 над уровнем несущей ленты 1 и вдоль пространственной кривой на участке 952 стены, противолежащем упомянутому отверстию, и как кабель 4 или снова возвращающийся кабельный участок 4" петли возвращается по диаметрально противоположному участку стенки 952 колодца вертикально вниз и снова попадает при прохождении над пространственной кривой под второй участок 1" несущей ленты 1 с утяжеляющими элементами 50. Изображнные на фиг. 21 с-21f виды на сечения по А-А, В-В и С-С на фиг. 21b детально показывают прохождение кабеля 4 или его участков 4', 4" в разных положениях пересечения, как участок монтажного колодца 95 перекрыт от пола канала специально изогнутым элементом 160 из стали, жести, покрытия из полиэфирной или эпоксидной смолы, служащим одновременно для закрепления изогнутых участков 4',-5 010526 4" кабеля 4. Этот пространственно изогнутый перекрывающий элемент 16 содержит боковые опорные кромки, с помощью которых он располагается на горизонтальном ровном дне 951 колодца 95. Предпочтительный вариант выполнения изобретения характеризуется признаками, приведнными в п.24 формулы изобретения. Устройство согласно изобретению помогает решить проблему, состоящую в том, что, в частности,при протягивании устройства в каналах или трубах незначительного сечения создатся трудность преодоления относительно сильного искривления при незначительном радиусе искривления в вертикальном направлении, т.е. сначала при затягивании, например, из почти горизонтального положения на дневной поверхности с переходом, по существу, в вертикальное положение во входном колодце канала и затем при повороте из этого колодца снова почти в горизонтальное направление. При этой операции несущая лента и гибкий утяжелитель имеют разные радиусы искривления, причм при затягивании устройства в колодец радиус искривления утяжелителя меньше радиуса искривления несущей ленты, а при повороте из колодца канала в сам канал меньшим является радиус искривления несущей ленты, а радиус искривления сплошного утяжелителя больше. Поэтому при затягивании важно, чтобы утяжелитель был соединн с несущей лентой с возможностью своего относительного продольного смещения по отношению к несущей ленте. Само собой разумеется, что это также важно и в отношении боковых искривлений. Настоящее изобретение обеспечивает возможность существенно упростить указанное взаимное изгибание за счт того, что утяжелитель располагается с возможностью относительного смещения по отношению к несущей ленте. Особо предпочтительно, если, как указано в п.25 формулы изобретения, несущая лента состоит из шарнирно связанных между собой звеньев, причм в этом случае может быть преодолн практически любой кривой продольный участок трубы или канала при протягивании несущей ленты вместе с кабелями и по меньшей мере одним сплошным утяжелителем. В рамках настоящего изобретения предпочтительным является устройство для прокладки кабелей согласно п.26 формулы изобретения, отличающееся особой устойчивостью, в котором утяжелитель располагается на дне канала или трубы, или же другое устройство согласно п.27, в котором сплошной утяжелитель связан с несущей лентой, опирающейся с обеих сторон на стенки трубы, а именно с е нижней стороной и является как бы подвешенным, при этом своим весом он прижимает несущую ленту по боковым кромкам относительно прочно к поверхности внутренней стенки трубы или канала. Устройствосогласно изобретению обеспечивает с высокой наджностью положение, при котором вес утяжелителя и обусловленное им фрикционное замыкание между его нижней стороной и дном трубы или же канала или между боковыми кромками несущей ленты и внутренней поверхностью стенки трубы или канала является совершенно достаточным для обеспечения действительно наджной устойчивости устройства без применения любых других вспомогательных средств крепления внутри трубы, при этом было установлено, что новая конструкция отвечает поставленным перед ней требованиям также и в сложных условиях применения в каналах или на его участках с относительно большим уклоном и, следовательно, при высокой скорости течения воды, сточных вод и т.п. Особой простотой применения во время прокладки кабелей отличается устройство, содержащее стальной канат и т.п. согласно п.28, выдерживающий вес, необходимый для обеспечения неподвижного расположения. В качестве наполнителя для утяжелителя в виде гибкой, заполняемой материалом трубы или рукава пригодны, в частности, легко транспортируемые, сыпучие пески, грануляты или шарики на основе минералов с более высокой плотностью, чем плотность кварца, т.е. предпочтительно на основе барита, оксидов железа, в частности гематитов, высокоокислительных шлаков и т.п., в некоторых случаях также свинцовая дробь, как это указано в п.29 формулы изобретения. Важное преимущество нового устройства для прокладки кабелей состоит в том, что согласно варианту выполнения этого устройства, в котором несущая лента своими обеими боковыми кромками достаточно плотно прилегает к поверхности внутренней стенки канала или трубы, несущая лента дополнительно может выполнять функцию некоторого подобия верхнего плоского дна канала наряду с обеспечением устойчивого положения кабелей с помощью по меньшей мере одного утяжелителя, расположенного на нижней стороне несущей ленты. Такое второе дно обеспечивает преимущество, заключающееся в том, что оно является практически ровным и относительно гладким, благодаря чему уменьшается трение воды или сточных вод при течении, повышается скорость течения, в результате чего компенсируется уменьшение сечения потока, вызванное установленным на дне трубы или канала новым устройством для прокладки кабелей, благодаря более высокой скорости течения. Кроме того, благодаря выравниванию посредством второго дна упрощается проведение работ по очистке, которые могут проводиться значительно реже, так как благодаря относительно гладкой верхней поверхности несущей ленты существенно снижается способность шламов или тврдых веществ к отложению или осаждению. Кроме того,достигается и другое преимущество, при котором содержащиеся в сточных водах тонкие (шламовые) частицы проникают под несущую ленту несмотря на прилегание е боковых кромок к внутренней поверхности трубы, осаждаются со временем в имеющихся полостях между нижней стороной несущей-6 010526 ленты и дном трубы и образуют в конечном итоге компактный заполнитель, дополнительно повышающий фрикционное замыкание между новым устройством и канализационной трубой, которое упоминалось выше и которое существенно способствует устойчивости. Что же касается связи несущей ленты с утяжелителем или его удерживающими элементами, то она может обеспечиваться с помощью простого болтового соединения, склеивания, (пластмассовой) сварки и т.п. Особо оптимально в смысле настоящего изобретения, если как предусмотрено в п.30 формулы изобретения, крепление утяжелителя производится посредством расположенных на нижней стороне несущей ленты удерживающих элементов в виде охватывающих скоб или щчек. Здесь необходимо подчеркнуть, что совершенно не обязательно, чтобы несущая лента была выполнена плоской и ровной. В том случае, когда, в частности, кабели, оптические кабели и т.п. подлежат укладке только на отдельных участках канализационной трубы, т.е. когда эти кабели пропускают через вертикальный колодец в канализационную трубу и там вместе со сплошным утяжелителем прокладывают под несущей лентой и затем через определнное расстояние снова через колодец выводят из канала, т.е. из положения под несущей лентой подают наверх, то целесообразно, чтобы в несущей ленте, преимущественно посередине, был выполнен лоток для пропуска расходов дождевых вод в сухие периоды, при этом оптимально,чтобы его форма была такой, чтобы его нижняя сторона опиралась, по меньшей мере, опосредственно о дно трубы или канала. В этом случае несущие элементы для кабелей и удерживающие элементы утяжелителя выполнены таким образом, чтобы кабели - большей частью с обеих сторон - располагались по сторонам от указанного лотка для пропуска расходов дождевых вод под несущей лентой. Назначение указанного лотка на несущей ленте заключается в следующем. Поскольку несущая лента может располагаться, само собой разумеется, только вдоль участка канализационной трубы, на котором укладываются кабели, и находится над дном канала с зазором, то в начале и конце участка прокладки предусмотрено наличие наклонных рамп для подъма на несущую ленту и спуска с не на дно. В зоне расположения этих рамп происходит отложение шлама и т.п., в частности,при низких скоростях течения сточных вод в периоды сухой погоды, способное привести к разрушению трубы или канала. Благодаря лотку для пропуска расходов дождевой воды в сухую погоду, выполненному на несущей ленте в качестве второго дна канала, сточным водам не приходится преодолевать приведнные выше наклонные рампы несущей ленты, причм, кроме того, даже при незначительных количествах сточных вод в периоды сухой погоды при малом проточном сечении обеспечивается достаточно высокая скорость течения, при которой исключаются упомянутые отложения шламов и т.п. Вариант выполнения несущей ленты согласно изобретению для данного случая охарактеризован в п.31 формулы изобретения. Согласно другому простому варианту выполнения, охарактеризованному в п.32 формулы изобретения, удерживающие элементы утяжелителя и держатели для кабелей или кабельных шлангов, служащие для укладки и крепления кабелей или шлангов, в которые могут затягиваться или вдуваться кабели, в частности оптические кабели, могут быть выполнены за одно целое. Предпочтительно, чтобы согласно п.33 формулы изобретения удерживающие элементы утяжелителя или выполненные вместе с ними за одно целое держатели для кабелей располагались на одинаковом расстоянии в продольном направлении несущей ленты. Согласно п.34 объектом изобретения является оптимальный вариант выполнения состоящих из одного целого удерживающих элементов утяжелителя и держателей для кабелей или кабельных труб с базовой плитой, а также скоб для удержания кабелей, выступающих над базовой плитой. Относительно упомянутых скоб для удержания утяжелителя и кабелей, в частности для утяжелителей, необходимо отметить, что оптимально, чтобы утяжелитель располагался участком своей образующей, обращнным в сторону дна трубы, ближе к поверхности внутренней стенки канала или трубы или вообще примыкал к ней, но при этом концы скоб удерживающих элементов утяжелителя находились на значительном расстоянии от поверхности внутренней стенки трубы или канала, в результате чего наджно предупреждается положение, при котором концы удерживающих скоб при протягивании всего устройства для прокладки кабелей придут в соприкосновение с дном трубы, так как в противном случае сопротивление трения при протягивании существенно повысится и, следовательно, возникнут трудности при протягивании устройства для прокладки кабелей. В п.35 формулы изобретения охарактеризован особо предпочтительный вариант расположения удерживающих элементов утяжелителя и выполненных за одно целое с ними держателей для кабелей или кабельных труб. Особенно эффективным и оптимальным для протягивания нового устройства для прокладки кабелей в канале является вариант выполнения удерживающих элементов утяжелителя и предпочтительно встроенных в них держателей для кабелей или кабельных труб в виде спаренных или сдвоенных держателей, охарактеризованных в п.36 формулы изобретения. Для облегчения упомянутого выше относительного продольного смещения между несущей лентой и утяжелителем, а также, при необходимости, кабелями при протаскивании кабеля через колодец канала,-7 010526 обусловленного разностью радиусов искривления, целесообразно применять смазку для удерживающих элементов утяжелителя и, при необходимости, для держателей для кабелей или кабельных труб, как указано в п.37 формулы изобретения. В п.38 формулы изобретения приводятся более подробные сведения о материалах и их свойствах,применяемых для несущей ленты нового устройства для прокладки кабелей. Также целесообразно, чтобы отбортовкой боковых кромок несущей ленты или же образующих е звеньев достигалось плотное, плоскостное прилегание боковых кромок к поверхности внутренней стенки трубы, как это раскрыто в п.39 формулы изобретения. В устройстве с несущей лентой, в котором е боковые кромки охвачены согласно п.40 формулы изобретения охватывающей полосой, преимущественно из пластмассы, и т.п., снижение сопротивления трения между боковыми кромками несущей ленты и поверхностью внутренней стенки трубы или канала может существенно облегчить протаскивание несущей ленты вместе со сплошным утяжелителем и кабелями через трубу или канал. В п.41 формулы изобретения охарактеризован особо предпочтительный в рамках изобретения способ протягивания сплошной несущей ленты, нагружаемой или соединяемой со сплошным утяжелителем. Для облегчения проведения процесса протаскивания и повышения его эффективности особо эффективным является вариант выполнения указанного выше способа с применением вспомогательного приспособления для протягивания несущей ленты согласно п.42. В данном случае признаки пп.21 и 22 могут быть эффективно применены во вспомогательном приспособлении для протягивания несущей ленты. Разумеется, вместо подробно описываемого здесь вспомогательного тянущего приспособления могут применяться и вспомогательные тянущие канаты или шланги. Наконец в п.43 охарактеризовано другое или дополнительное вспомогательное приспособление,облегчающее укладку несущей ленты вместе с утяжеляющими элементами и е расположение на дне трубы или канала. Подробнее изобретение поясняется с помощью чертежа. Фиг. 22 - косой вид спереди на устройство для прокладки кабелей в трубах или каналах согласно изобретению; фиг. 23 - схематический эскиз для пояснения расположения удерживающих элементов утяжеляющих элементов на нижней стороне несущей ленты; фиг. 24 - детальный эскиз удерживающего элемента утяжелителя около шарнирного сочленения двух звеньев несущей ленты; фиг. 25 - 27 - виды на несущую ленту в трх разных вариантах выполнения, предназначенную для прокладки кабелей в трубных каналах и содержащую на своей нижней стороне утяжеляющий удерживающий элемент и держатели для кабелей; фиг. 28, 29 - вид сверху и вид сбоку на сочленнную тележку вспомогательного приспособления для протягивания несущей ленты; фиг. 30 а, 30b - два этапа осуществления предпочтительного варианта способа прокладки с помощью показанного на фиг. 28, 29 вспомогательного приспособления для протягивания несущей ленты,схематичный вид сбоку; фиг. 31 - вид сверху на указанное вспомогательное приспособление для протягивания несущей ленты на искривленном участке канализационной трубы; фиг. 32 а, 32b - вид в разрезе и вид сбоку на другое эффективное вспомогательное приспособление для точного расположения нового устройства для прокладки кабелей внутри трубы или канала; фиг. 33 - вариант выполнения нового устройства с оптимальной несущей лентой. На фиг. 22 показано, как в случае применения устройства 100 для прокладки кабелей в канализационную трубу 9 заводится несущая лента 1, например, из качественной стали и укладывается внутри канализационной трубы 9 таким образом, чтобы она своими отбортованными боковыми кромками 11 опиралась с обеих сторон на вогнутую поверхность 92 внутренней стенки канала. На нижней стороне несущей ленты 1 расположены справа и слева от средней плоскости в целом четыре зажимных держателя для сплошных тел, которые имеют, по существу, круглое сечение и продольно расположены, в частности, в данном случае три держателя 3 с удерживающими скобами 33 для удержания кабелей 4 или кабельных труб, предусмотренных для протягивания или вдувания специальных кабелей, как, например, оптические кабели и т.п., а также удерживающий элемент 35 утяжелителя, в котором пружинным зажимом удерживается аналогично упомянутым выше кабелям 4 или кабельным трубам сплошной утяжелитель 5, имеющий, по существу, также круглое сечение. Показанный здесь утяжелитель 5 содержит оболочку 51 в виде гибкой трубы или шланга, например, из полимерного материала, заполненную сыпучим материалом 52 по возможности с большой плотностью, например песком или шариками. Вместо описанного сплошного двухкомпонентного утяжелителя 5 может применяться также однокомпонентное тело 5, которое в данном случае представляет собой, например, витой стальной канат. На фиг. 22 держатели 3 для кабелей и удерживающий элемент 35 для утяжелителя выполнены за одно целое в виде двойного держателя 351, причм с помощью болтов 102 и т.п. на нижней стороне 101-8 010526 несущей ленты закреплена базовая плита 351. Над этой базовой плитой вниз выступают парами выполненные за одно целое с ней пружинящие удерживающие скобы 31 для кабелей и удерживающие скобы 353 утяжелителя. В изображнном устройстве 100 удерживающие скобы 33, 353, расположенные между смежными между собой кабелями 4 или кабельными трубами и утяжелителем 5, выполнены интегральными в расчте, так сказать, на двойную функцию и на своих концах разделены Y-образно. Между названными скобами 33, 353 наподобие щелчковых держателей заводятся кабели 4 и описанный выше сплошной утяжелитель 5 и удерживаются в этом положении вильчатыми концами скоб 33, 353. Также на фиг. 22 можно видеть, что расстояние а между утяжеляющим элементом 5 и поверхностью 92 внутренней стенки канализационной трубы меньше расстояния b между концами удерживающих скоб 33,353 и названной поверхностью 92. Этим обеспечивается положение, при котором в случае соприкосновения нового устройства 100 для прокладки кабелей с поверхностью 92 внутренней стенки канализационной трубы это соприкосновение произойдт только между утяжелителем 5 и указанной поверхностью,в результате чего произойдт скользящее втягивание нового устройства 100 для прокладки кабелей в соответствующую канализационную трубу без больших потерь на трение. Если же Y-образные концы удерживающих скоб 33, 353 сместятся ближе к поверхности внутренней стенки канала, чем утяжеляющий элемент 5, то при заталкивании нового устройства 100 для прокладки кабелей указанные концы будут, так сказать, упираться, создавая трение, и тем самым противодействовать протягиванию в канале. На фиг. 23 показан при использовании одинаковых позиций предпочтительный в рамках настоящего изобретения вариант выполнения удерживающих элементов 3, 35, выполненных в виде детально изображнных на фиг. 22 сдвоенных держателей 335 для утяжелителя 5, а также для кабелей 4 или кабельных труб. Здесь можно видеть, как на нижней стороне 101 несущей ленты 1, образованной шарнирно сочленнными между собой по оси А звеньями 10, расположена базовая плита 351, над которой выступают два последовательных ряда удерживающих элементов 35 для утяжелителя и держателей 3 для кабелей или кабельных труб вместе с совместными удерживающими скобами 33, 353 в показанном стрелкой продольном направлении несущей ленты 1, между которыми затем заводятся не показанные кабели и также не показанные сплошные утяжелители. На фиг. 24 схематически показан при использовании одинаковых позиций вариант выполнения устройства 100 согласно изобретению, в котором несущая лента 1 состоит из шарнирно сочленнных между собой звеньев 10. По осипоказанных шарнирных соединений расположены соответственно держатели 3 для кабелей и удерживающие элементы 35 утяжелителя вместе с обеими сериями удерживающих скоб 33, 353, выступающих над базовой плитой 351 сдвоенного держателя 335. Кроме того, штрихпунктирными линиями показано положение держателя 335 при вертикальном изгибе несущей ленты 1 во время протягивания нового устройства для прокладки кабелей в канале. Благодаря двойному держателю 335 обеспечивается непрерывное крепление и прокладка кабелей и утяжелителя. Поскольку этот держатель 335 состоит из относительно тврдого и вместе с тем несколько упругого материала, то он может преодолевать изогнутый участок также и при вогнутом искривлении несущей ленты 1 и обеспечивает тем самым непрерывную укладку кабелей и утяжелителя вдоль несущей ленты при протягивании нового устройства 100 для прокладки кабелей через канал. На фиг. 25 схематически показан при использовании одинаковых позиций вид сверху на устройство 100 для прокладки кабелей с несущей лентой 1, например, из стали, способной изгибаться в сторону, но не вертикально, на прямолинейном участке трубы, на фиг. 26 показана несущая лента 1, которая изогнута в сторону, состоит из одинаковых, шарнирно сочленнных звеньев 10 и находится на изогнутом участке канализационной трубы 9, на фиг. 27 показана несущая лента 1, состоящая из шарнирно сочленнных между собой звеньев 10 и продолговатого, не изгибающегося в сторону, прямолинейного участка на прямолинейном, переходящим затем в искривление участке канализационной трубы 9. На фиг. 28, 29 показано при использовании одинаковых позиций эффективно применяемое в рамках устройства 100 согласно изобретению дополнительное или вспомогательное приспособление для прокладки кабелей. Это вспомогательное приспособление состоит, по существу, из вспомогательного устройства 70 для протягивания кабелей, образованного несколькими сочленнными тележками 7. Сочленнные тележки 7 состоят из корпуса 74 и оси 701, на которой установлены пара разнеснных между собой наружных колс 71 для перемещения вспомогательного приспособления 70 в канализационной трубе 9 и два расположенных между указанными колсами, вращающихся независимо друг от друга опорных ролика 75 для несущей ленты. На эти опорные ролики 75 может укладываться несущая лента 1 вместе с расположенными на е нижней стороне кабелями 4 и утяжелителем 5 и протягиваться при низком сопротивлении в соответствующей канализационной трубе 9. На фиг. 28 показан вид сверху на две тележки 7, шарнирно сочленнные через направляющий поводок 73 и шарнир 731 с фиксирующей впадиной. На фиг. 30 а, 30b показано при использовании одинаковых позиций, как сборка 1-3, 35, 4-5, состоящая из несущей ленты 1, несущих элементов 3 для кабелей, удерживающих элементов 35 утяжелителя,кабелей 4 и утяжелителя 5, заводится в канализационную трубу 9 сначала на опорных роликах 75 состыкованных с вспомогательным устройством 70 для протягивания кабелей сочленнных тележек 7 и как затем после вытягивания вспомогательного приспособления 70 из-под находящейся в продольном поло-9 010526 жении сборки 1-3, 35, 4-5 с помощью, например, удерживающего каната 134 и т.п. эта сборка в заключение устанавливается в канализационной трубе 9. На фиг. 31 схематически показано при использовании одинаковых позиций вспомогательное приспособление 70 для протягивания кабелей с видом сверху, находящееся на искривленном участке канализационной трубы 9. На фиг. 32 а, 32b схематически показано при использовании тех же позиций дополнительное вспомогательное приспособление для поддержки процесса прокладки кабелей, а именно шланговое тело 8,которое может заполняться воздухом под давлением и после укладки сборки 1-3, 4-50 служит для его удержания в заданном положении и для прижатия к дну 91 трубы до и во время подачи утяжеляющего материала 52 внутрь шланговой оболочки 51 утяжелителя. После подачи утяжеляющего материала 52 внутрь шланговой оболочки его масса или вес оказывается достаточным для сохранения сборкой 1-3, 35,4-5 своего положения, стабилизированного силой тяжести, после этого может производиться сброс давления в шланговом теле 8, которое переводят на другой участок для расположения указанной сборки 1-3,35, 4-5, на котором проводится следующее заполнение утяжеляющим материалом 52 на месте производства работ. На фиг. 33 представлен при использовании тех же позиций вариант выполнения несущей ленты 1 устройства 100 согласно изобретению, которая не является плоской и ровной, а содержит посередине лоток 110 для пропуска расходов дождевой воды в сухую погоду и опирается о дно 91 трубы, при этом удерживающий элемент 35 утяжелителя занимает промежуточное положение, выполнен за одно целое с держателем 3 для кабелей и имеет поперечное сечение, которое соответствует базовой плите 31. По обеим сторонам лотка 110 расположены в имеющихся свободных пространствах между нижней стороной 101 несущей ленты и поверхностью 92 внутренней стенки трубы сплошной утяжелитель 5 и по обе стороны от него кабели 4. На меньшем эскизе фиг. 12 показано место, на котором устройство 100 согласно изобретению оканчивается внутри канализационной трубы 9, и, например, кабель выводится из-под несущей ленты 1 через е боковую выемку и через канализационный люк и т.п. податся наверх. Несущая лента 1 переходит на свом конце в косо установленную по отношению к дну 91 трубы замыкающую рампу 111. На эскизе можно видеть, как лоток 110 для пропуска расходов дождевой воды в сухую погоду проходит практически на уровне дна 91 трубы и в результате этого сточной воде в том случае, когда в сухие периоды е количество является незначительным, не приходится преодолевать замыкающую рампу 111, вследствие чего исключается положение, при котором в зоне этой рампы при наличии небольшого количества сточной воды и низкой скорости е течения происходит скопление шламов и т.п., что может приводить в отдельных случаях к забиваниям. Другой предпочтительный вариант выполнения настоящего изобретения, касающийся прокладки кабелей в трубах и каналах, охарактеризован признаками или их комбинацией, приведнными в отличительной части п.44 формулы изобретения. Устройство для прокладки кабелей согласно изобретению отличается тем, что звенья самой несущей ленты изготавливаются с такой большой собственной массой, что они сами являются тяжлыми настолько, что не требуется дополнительных мер по обеспечению устойчивого, неподвижного положения несущей ленты даже при высокой скорости течениясточной воды в канале, например, во время непогоды, т.е. не требуется закрепление в стенке канализационной трубы или канала, а также не требуется наличие утяжеляющих элементов, обеспечивающих требуемую длительную неподвижность уложенных в канале кабелей, которая достигается единственно благодаря собственному весу несущей ленты или е сборки и закреплнных на е нижней стороне кабелей и т.п. Второй важный отличительный признак изобретения состоит в расположении лотка, выполненного с углублением в середине несущей ленты. Важное преимущество этого среднего лотка несущей ленты,обеспечивающей неподвижность, заключается в следующем. Своими боковыми кромками несущая лента под действием собственного веса опирается с обеих сторон на противолежащие друг другу вогнутые внутренние поверхности соответствующей канализационной трубы или канала и оказывает существенное сопротивление изменению собственного положения вместе с уложенными под ней кабелями и т.п. Кроме того, большое преимущество несущей ленты, прилегающей описанным способом по обеим сторонам к внутренним стенкам канала под действием собственного веса с обеспечением интенсивного фрикционного замыкания, состоит в том, что образуется как бы второе дно канала, расположенное над дном трубы или канала, ограничивающее таким образом осаждение или скопление шламов. Разумеется, несущая лента располагается только на том участке канализационной трубы, на котором укладываются именно кабели и т.п., при этом несущая лента, как было описано, располагается с зазором над дном канала, в результате чего поток сточной воды поступает в начале участка прокладки на несущую ленту и снова спускается с не в конце этого участка. Особенно в начале участка прокладки при низкой скорости течения сточных вод, например в периоды погоды с редкими дождями, происходит отложение шлама и т.п., что в конечном итоге может привести к разрушению трубы или канала. Благодаря среднему лотку, расположенному с углублением в несущей ленте, образующей как бы второе дно канала, сточной воде не приходится преодолевать разницу между уровнем дна канала и уров- 10010526 нем несущей ленты, напротив, она может течь на одинаковом уровне, при этом, кроме того, средний лоток обеспечивает достаточно большую скорость течения даже при незначительных количествах сточной воды в засушливые периоды благодаря своему небольшому проточному сечению, вследствие чего предупреждается осаждение шламов и т.п. В ходе тщательных экспериментов на практике было установлено, что отсутствует необходимость в особо большом собственном весе несущей ленты для достижения эффекта утяжеления, гарантирующего неподвижность уложенных кабелей, и что уже незначительная разница между (более низкой) плотностью протекающей по каналу сточной воды и (более высокой) средней плотностью сборки из несущей ленты и кабелей в диапазоне от 3 до 25% является совершенно достаточной для достижения указанной цели. В соответствии с этим особо предпочтительным является вариант выполнения настоящего изобретения, который подробно охарактеризован в п.45 формулы изобретения. Благодаря предупреждению забиваний особо предпочтительным является выполнение поперечного сечения несущей ленты или е звеньев таким, каким оно раскрыто в п.46 формулы изобретения. Вариант выполнения изобретения согласно п.47 обеспечивает то преимущество, что между действительным дном трубы и дном среднего лотка несущей ленты имеется лишь очень незначительная или практически отсутствующая ступенчатость, вызывающая нежелательные забивания. Для того чтобы это преимущество стало ещ более значительным, целесообразно уменьшить толщину материала звеньев несущей ленты в донной части среднего лотка по сравнению с его толщиной на бортах, как это описано в п.48 формулы изобретения. Если звенья новой несущей ленты согласно п.49 формулы изобретения способны совершать повороты вверх/вниз или обладают гибкостью в указанных направлениях, то, с одной стороны, намотка несущей ленты на шпулю или барабан не вызывает трудности, что представляет удобство при транспортировке и прокладке, и, с другой стороны, легко преодолеваются переходы во время прокладки, например,из вертикального канализационного колодца, по существу, в горизонтальную канализационную трубу. Что касается шарнирного сочленения отдельных звеньев несущей ленты между собой, то ограничениями здесь могут служить только слишком высокие затраты на изготовление несущей ленты и образование выступов шарниров и т.п., сужающих или нарушающих свободный поток сточных вод и способствующих забиванию канала. В этом смысле эффективными оказались охарактеризованные в п.50 формулы изобретения варианты выполнения или оптимальные в производственно-техническом отношении варианты выполнения несущей ленты согласно п.51. В п.52 формулы изобретения охарактеризован вариант выполнения несущей ленты, в соответствии с которым она является хотя и более дорогостоящей, зато более легко преодолевающей боковые изгибы каналов и более гибкой благодаря тому, что звенья несущей ленты выполнены относительно подвижными, хотя и с трудом, на продольных элементах, связывающих их в несущую ленту. В отношении зарекомендовавших себя на практике размеров звеньев несущей ленты необходимо отметить то, что их длина составляет, например, от 20 до 50 см или от 25 до 35 см, расстояние друг от друга от 2 до 10 см, в частности от 2 до 50 см. Наконец в п.53 формулы изобретения раскрыта оптимальная форма намотки новой несущей ленты на транспортирующий и сматывающий барабан. Ниже изобретение поясняется подробнее с помощью чертежей. Фиг. 34 - косой вид спереди на новое устройство для прокладки кабелей; фиг. 35, 36 - схематически показанные разные варианты несущей ленты; фиг. 37 - схематическое оптимальное расположение новой несущей ленты на барабане и е стягивание с него. На фиг. 34 показано, как с применением нового устройства 100 для прокладки кабелей укладывается в канализационной трубе 9 несущая лента 1, состоящая из продольно расположенных в ряд и шарнирно сочленнных между собой с помощью колец 102 звеньев 10, под действием собственной массы Еm,обеспечивающей самоутяжеление. Поперечное сечение несущей ленты 1 или е звеньев 10 образуют обе, прилегающие к внутренней стенке 92 трубы боковые кромки 11 и плоские плечевые участки 110',наклонные в направлении к середине ленты или центральной зоне Mz, проходящие затем на одинаковом уровне, образующие боковые зоны Sz и переходящие через, в данном случае, закруглнные кромки в средний лоток 110, в данном случае U-образной формы, нижняя сторона которого находится лишь незначительно выше дна 91 трубы. Часто оказывается оптимальным, чтобы средний лоток 110 опирался нижней стороной на дно 91 трубы. Под обоими плечевыми участками 110' с шириной bs расположены проложенные в канализационной трубе 9 (оптические) кабели и т.п., закреплнные посредством держателей 3 для кабелей, выполненных, например, в виде скоб. Звенья 10 несущей ленты имеют длину gl, например, 25 см и зазор ag между собой от 2 до 5 мм. На фиг. 34 отчтливо показана толщина материала md несущей ленты 1, образующей собственно утяжелитель (Bк), эта толщина достаточна для создания веса, противодействующего нежелательным- 11010526 смещениям кабеля 4 сточной водой, действию подъмной силы потока сточной воды и обеспечивающего необходимое утяжеление сборки несущая лента 1 - кабели 4. На фиг. 35 а, 35 и 35 с показаны при использовании тех же позиций виды снизу, со стороны и в разрезе на короткий отрезок несущей ленты 1 согласно изобретению, звенья 10 которой соединены с нижней стороны (бесконечной) стальной полосой (500), например, при помощи точечной сварки. На фиг. 35b показана вертикальная подвижность звеньев 10 несущей ленты 1 по отношению друг к другу. На фиг. 36 а, 36b и 36 с показан при использовании тех же позиций вид снизу, сбоку и в разрезе на два стальных каната 500, которые обеспечивают шарнирное сочленение звеньев 10 несущей ленты, соединнных между собой канатами 500 и расположенными с нижней стороны охватывающими удерживающими скобами 501, создающими повышенное сопротивление трения. Следовательно, звенья 10 не являются неподвижными, они могут смещаться с большим или меньшим сопротивлением по канатам 500, обеспечивая за счт этого, как показано на фиг. 36 а, возможность бокового искривления или изгиба несущей ленты 10. На фиг. 37 схематически показан при использовании тех же позиций процесс сматывания с барабана Vt во время укладки кабеля с несущей лентой 1, в данном случае, через наклонный канализационный колодец Ks. Несущая лента 1 со своими звеньями 10 намотана на барабан Vt таким образом, что е нижняя сторона Us обращена наружу или что е выполненный по середине лоток 110 обращн радиально наружу. На фиг. 38, 39 показаны оптимальные варианты развития изобретения, в которых несущая лента 1 выполнена, по существу, аналогично несущей ленте по п.1 формулы изобретения, при этом в случае, если собственный вес несущей ленты или плотность образующего е материала окажется недостаточной,то она содержит связанные между собой шарнирно, упруго и т.п. звенья 10, наружный контур Ka которых соответствует контуру Ki внутреннего сечения трубы 9, канала и т.п., по существу, соответствует форме, необходимой для прилегания ко дну канала или трубы 9, при этом по меньшей мере один из расположенных по обеим сторонам плечевых участков 110 содержит замкнутые камеры 120, 130, образованные стенкой 119 с указанным выше нижним наружным контуром Ka, из которых камера (камеры) 120 для размещения укладываемых кабелей 4 и т.п. выполнены открытыми с обеих сторон в продольном направлении несущей ленты, при этом утяжеляющая камера (камеры) 130, содержащая преимущественно общую продольную стенку 132 с названной камерой (камерами) 120 для прокладки кабеля выполнена, по существу, замкнутой со всех сторон и снабжена преимущественно водонепроницаемым или запираемым заливным отверстием 131 для заполнения, по меньшей мере частичного, утяжелителями с плотностью,превышающей по меньшей мере на 50% плотность воды, предпочтительно с плотностью свыше 2,5 г/см 3,состоящими, в частности, из тяжлых минералов, таких как барит, гематит, железо и т.п. (фиг. 38, 39). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для прокладки кабелей, преимущественно токоподводящих кабелей, кабелей для передачи данных и информации и/или контрольных кабелей, в частности оптических кабелей, шлангов для транспортировки текучей среды в штольнях, туннелях, шахтах, трубах, каналах, систем для подачи воды или отвода сточных вод, содержащее по меньшей мере один прокладываемый кабель, который сматывают с барабана вблизи от входного отверстия, монтажного колодца, входного колодца соответствующей трубы, канала, протягивают через трубу, канал и неподвижно располагают в них, отличающееся тем, что неподвижное расположение кабеля (кабелей) 4, удерживаемого при необходимости посредством несущих элементов, или устройства (100) для прокладки кабелей, состоящего из несущей ленты (1), пропускаемой в трубу (9), канал, располагаемой с зазором по отношению к дну (91) трубы, канала и прилегающей своими боковыми кромками (11) к поверхности (92) внутренней стенки трубы или канала, достигается и поддерживается единственно под действием силы тяжести (S) и вызванным ею фрикционным запиранием. 2. Устройство по п.1, отличающееся тем, что оно содержит несущую ленту (1), протягиваемую через трубу (9) или канал, располагаемую с зазором по отношению к дну (91) трубы или канала, прилегающую преимущественно с обеих сторон своими боковыми кромками (11) к поверхности внутренней стенки трубы или канала, являющуюся упруго эластичной или шарнирной и образующую в трубе (9) или канале при необходимости, по существу, ровное, расположенное над дном (91) трубы или канала второе дно (191), при этом на обращнной к дну (91) трубы или канала нижней стороне (101) закреплены кабели(4), при необходимости удерживающие их держатели (3) для кабелей и по меньшей мере один сплошной утяжелитель (5), служащий одновременно в случае необходимости для опирания о дно (91) трубы или канала, предупреждающий всплытие кабелей (4) в находящейся в трубе (9) или канале или протекающей по ним воде или сточной воде, или несколько или множество разнеснных между собой утяжеляющих элементов (50). 3. Устройство по п.1 или 2, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы(50) выполнены на своей обращнной к дну (91) трубы или канала стороне с необходимым для опирания о дно (91) трубы или канала контуром поперечного сечения, который соответствует форме дна (91) тру- 12010526 бы или канала. 4. Устройство по любому из пп.1-3, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы (50) расположены в подвешенном состоянии на расстоянии от дна (91) трубы или канала, т.е. без соприкосновения с ним, на несущей ленте (1), опирающейся с обеих сторон своими обеими продольными кромками (11) на преимущественно вогнутую поверхность (92) внутренней стенки трубы или канала. 5. Устройство по любому из пп.1-4, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы (50) содержат на своей обращенной к нижней стороне несущей ленты (1) поверхности по меньшей мере одну выемку (51) предпочтительно в виде канавки или жлоба, форма сечения которой соответствует форме сечения отдельных кабелей (4) или же огибающей нескольких кабелей (4). 6. Устройство по любому из пп.1-5, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы (50) закреплены на нижней стороне (101) несущей ленты (1) с помощью болтового соединения(102), приклеивания или с помощью их боковых кромок (511) и охватывающих боковые кромки (11) несущей ленты (1) профилированных удерживающих полос (150) или с помощью предпочтительно пружинно зажимаемых охватывающих участков (15), выполненных на обеих боковых кромках (11) несущей ленты (1) и предназначенных для фиксирующего обхвата боковых кромок (511) утяжелителя (5) или утяжеляющих элементов (50), или с помощью охватывающих участков (515) несущей ленты, выполненных на кромках (551) наружной оболочки (55) утяжелителя (5) или утяжеляющих элементов (50), охватывающих боковые кромки (11) несущей ленты (1). 7. Устройство по любому из пп.1-6, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы (50) выполнены из массы твердеющего вяжущего вещества, предпочтительно бетона или строительного раствора, и закреплены на несущей ленте (1) посредством обычных крепжных элементов,предпочтительно болтового соединения (102). 8. Устройство по любому из пп.1-7, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы (50) состоят из основного тела, закреплнного на нижней стороне (101) несущей ленты (1), заполненного или пропитанного сначала текучей, затем отверждаемой массой (тяжлого) вяжущей вещества,предпочтительно (тяжлой) бетонной массой или строительным раствором, и состоящего из абсорбирующего губчатого или пенного материала, имеющего открытые поры и способного пропитываться вяжущим веществом. 9. Устройство по любому из пп.1-8, отличающееся тем, что утяжелитель (5) или утяжеляющие элементы (50) содержат наружную оболочку (55), закреплнную на несущей ленте (1), соответствующую контуру поперечного сечения дна (91) трубы или канала или контуру поперечного сечения с меньшей площадью, и что внутреннее пространство (I) утяжелителя (5) или утяжеляющих элементов (50), образованное между нижней стороной (101) несущей ленты (1) вместе с кабелями (4) и указанной наружной оболочкой (55), заполнено сыпучим материалом (57) с большой средней плотностью, предпочтительно более 2,5 г/см 2, в частности щебнкой и/или песком (из тяжлого минерала), и/или сначала текучим, затем отверждаемым веществом, в частности (тяжлым) вяжущим веществом, предпочтительно (тяжлой) бетонной массой или строительным раствором. 10. Устройство по любому из пп.1-9, отличающееся тем, что оно содержит транспортный шланг(56), закреплнный при необходимости на нижней стороне (101) несущей ленты (1) с помощью соответствующих держателей и предназначенный для подачи, нагнетания текучего (тяжлого) вяжущего вещества, предпочтительно (тяжлого) текучего бетона или строительного раствора, во внутреннее пространство (I) между несущей лентой (1) и наружной оболочкой (55) сплошного утяжелителя (5). 11. Устройство по любому из пп.1-10, отличающееся тем, что для закрепления утяжелителя (5) на дне (91) трубы или канала наружная оболочка (55) утяжелителя (5) имеет структуру, предпочтительно структуру текстиля, сетчатую структуру, структуру нетканого материала или структуру с открытыми порами, необходимую для проникания части текучей утяжеляющей массы вяжущего вещества во внутреннее пространство (I) между несущей лентой (1) и наружной оболочкой (55). 12. Устройство по любому из пп.1-11, отличающееся тем, что несущая лента (1) выполнена из материала, являющегося преимущественно гибким при движении вверх и вниз по отношению к е продольному расположению, в частности из пластмассы, например полиэфира или эпоксидной смолы, или из стали или стального листа или же композиционного материала пластмасса/сталь. 13. Устройство по любому из пп.1-12, отличающееся тем, что несущая лента (1) состоит из нескольких звеньев (10), которые шарнирно сочленены между собой и установлены с возможностью поворачиваться по отношению друг к другу, по существу, в плоскости несущей ленты. 14. Устройство по любому из пп.1-13, отличающееся тем, что обе боковые кромки (11) несущей ленты (1) изогнуты или отбортованы вверх для бокового плотного прилегания к поверхности (92) внутренней стенки трубы или канала. 15. Устройство по любому из пп.1-14, отличающееся тем, что обе боковые кромки (11) несущей ленты (1) содержат охватывающие их пластмассовые профили (111) для скольжения кромок при плотном боковом прилегании к поверхности (92) внутренней стенки трубы или канала и для уменьшения сопротивления трения во время протягивания несущей ленты (1) вместе с расположенным на е нижней стороне утяжелителем (5) или утяжеляющими элементами (50).- 13010526 16. Способ прокладки кабелей, преимущественно токоподводящих кабелей, кабелей для передачи данных и информации и/или контрольных кабелей, в частности оптических кабелей, шлангов для транспортировки текучей среды в штольнях, туннелях, шахтах, трубах, каналах, систем для подачи воды или отвода сточных вод, причм кабель сматывают с барабана вблизи от входного отверстия, монтажного колодца, входного колодца соответствующей трубы, канала, протягивают через трубу, канал, неподвижно располагают в них, закрепляют посредством силы тяжести и фрикционного замыкания, с применением устройства (1) для прокладки кабелей по любому из пп.1-15, отличающийся тем, что несущую ленту(1) вместе с кабелями (4) и при необходимости с держателями (3) для кабелей сматывают с барабана,установленного вблизи от входного отверстия (93), и протягивают через трубу (9), канал, причем на нижней стороне несущей ленты (1) закреплены разнеснные между собой утяжеляющие элементы (50) посредством преимущественно болтового соединения (102). 17. Способ по п.16, отличающийся тем, что для образования во внутреннем пространстве (I) между несущей лентой (1) и наружной оболочкой (55) утяжеляющих элементов (50) с помощью утяжеляющего материала (57) указанную наружную оболочку (55) или внутренне пространство (I) перед протягиванием несущей ленты (1) заполняют сыпучим и/или текучим утяжеляющим материалом, предпочтительно щебнкой, и/или песком, и/или массой вяжущего вещества, в частности бетонной массой или строительным раствором. 18. Способ прокладки кабелей с использованием устройства для прокладки кабелей по любому из пп.1-15, отличающийся тем, что вместе с несущей лентой (1), содержащей кабели (4), возможные держатели (3) для кабелей и оболочку (оболочки) (55) утяжелителя или утяжеляющих элементов или вместе с утяжелителем (5) одновременно пропускают во внутреннее пространство (I), ограниченное в верхней части несущей лентой (1), трубу (579) для подачи утяжеляющего материала или шланг, и что преимущественно во время протягивания по трубе или шлангу подают или нагнетают во внутреннее пространство(I), при необходимости при одновременном выходе материала через отверстия в их стенке, сначала текучую, затем твердеющую массу вяжущего вещества (57). 19. Способ прокладки кабелей с использованием устройства для прокладки кабелей по любому из пп.1-15, отличающийся тем, что при применении утяжеляющих элементов (50) или утяжелителя (5), состоящего из основных тел, обладающих всасывающей способностью и открытыми порами, основное тело (тела), закреплнное на нижней стороне несущей ленты (1) и первоначально не нагруженное, во время протягивания через трубу (9) или канал заполняют или пропитывают сначала текучей, затем быстро схватывающейся и твердеющей массой вяжущего вещества, предпочтительно массой жидкого бетона или строительного раствора. 20. Способ прокладки кабелей с использованием устройства для прокладки кабелей по любому из пп.1-15, отличающийся тем, что несущую ленту (1) вместе с утяжелителем (5) или утяжеляющими элементами (50) протаскивают через трубу (9) или канал после размещения на множестве свободно вращающихся роликов (75) подвижного внутри трубы (9) или канала вспомогательного устройства (70) для протягивания несущей ленты (1), причм при необходимости вспомогательное устройство (70) обратно извлекают после укладки несущей ленты (1) вместе с утяжелителем (5) или утяжеляющими элементами(50) на дно трубы (9) или канала. 21. Дополнительное приспособление к устройству (100) для прокладки кабелей с использованием устройства для прокладки кабелей по любому из пп.1-15 или для поддержки способа прокладки кабелей по любому из пп.16-20, отличающееся тем, что оно содержит вспомогательное приспособление (70) для протягивания кабелей, включающее в себя тележки (7), соединнные между собой преимущественно с возможностью разъединения, гибко или шарнирно и содержащие по меньшей мере одну ось (701), установленную поперечно направлению расположения трубы или канала, при этом тележки содержат по меньшей мере одну пару разнеснных между собой наружных колс (71), опирающихся в зоне выше дна(91) трубы на поверхность (92) внутренней стенки грубы с обеих сторон, и по меньшей мере одну пару соосных, вращающихся независимо от колс (71) и друг от друга опорных или тянущих роликов (75),перемещающих сборку (1-3, 4-50) из несущей ленты (1) с кабелями (4) и возможными держателями (3) для кабелей и утяжелителей (5) или утяжеляющих элементов (50). 22. Дополнительное приспособление по п.21, отличающееся тем, что сочленнные тележки (7) вспомогательного приспособления (70) для протягивания кабеля расположены, по существу, перпендикулярно оси пары колс (71) и опорных роликов (75) и содержат во время прокладки кабелей ориентированные в основном в продольном направлении канала распорные и направляющие поводки (73), связанные своими свободными концами, при необходимости, с помощью шарнирного, преимущественно шарнирного соединения (731) с фиксирующей впадиной с другой тележкой с возможностью разъединения. 23. Дополнительное приспособление к устройству (100) для прокладки кабелей по любому из пп.115 или для поддержки способа прокладки кабелей по любому из пп.6-20, отличающееся тем, что оно содержит шланговое тело (8), наполняемое сжатым воздухом и заполняющее в этом состоянии трубу (9) или канал по их сечению, благодаря которому внутреннее пространство (1), ограниченное наружной оболочкой (55), во время протягивания сборки (1-3, 4-5), состоящей из несущей ленты (1), кабелей (4),возможных держателей для кабелей и утяжелителя (5), остатся не заполненным утяжеляющей массой(57), причм в надутом состоянии эта сборка (1-3, 4-5) прижимается к дну (91) трубы или канала и не всплывает в протекающй по трубе (9) или каналу воде или сточной воде до тех пор, пока внутреннее пространство (I) наружной оболочки (55) остатся заполненным утяжеляющей массой (57), предпочтительно массой вяжущего вещества, и пока в случае применения проницаемой для вяжущего вещества наружной оболочки (55) не произойдт соединения между изготовленным на месте утяжелителем (5) и дном трубы (9) или канала. 24. Устройство для прокладки кабелей преимущественно по любому из пп.1-15, отличающееся тем,что необходимое неподвижное положение кабеля(ей) (4), удерживаемого преимущественно с помощью держателей (3) для кабелей, или несущего их устройства (100) для прокладки кабелей достигается и поддерживается единственно под действием силы тяжести и благодаря вызываемого ею фрикционного замыкания с поверхностью (92) внутренней стенки трубы или канала, причм устройство (100) содержит несущую ленту (1), протягиваемую через трубу (9) или канал, располагаемую с зазором над дном (91) трубы или канала, прилегающую с обеих сторон своими боковыми кромками (11) преимущественно к поверхности (92) внутренней стенки трубы или канала, являющуюся упруго гибкой и/или шарнирной и образующую над дном (91) трубы или канала, по существу, второе ровное дно, причм на нижней стороне (101) несущей ленты (1), обращнной в сторону дна (91) трубы или канала, закреплены кабели (4),служащие преимущественно для их удержания держатели (3) и по меньшей мере один утяжелитель (5),предназначенный при необходимости одновременно для опоры о дно (91) трубы или канала, предупреждающий всплытие кабелей (4) в воде, сточной воде, протекающих по трубе (9) или каналу, и выполненный вытянутым, упруго эластичным и, по существу, сплошным, состоящий из упруго эластичного каната(51), соединнного с несущей лентой (1) с возможностью относительного смещения, по меньшей мере, в продольном направлении ленты и выполненного из материала с плотностью более 2 г/см 3, или из упруго эластичной сплошной оболочки (51), трубы, шланга, заполняемые текучим или сыпучим утяжеляющим материалом, в частности песком (52), с плотностью по меньшей мере 2,2 г/см 3. 25. Устройство по п.24, отличающееся тем, что несущая лента (1) состоит из множества шарнирно сочленнных между собой звеньев (10), выполненных с возможностью поворота друг относительно друга, по существу, в плоскости несущей ленты. 26. Устройство по п.24 или 25, отличающееся тем, что сплошной утяжелитель (5) опирается своей обращнной в сторону дна (91) трубы или канала стороной на это дно (91) и служит опорой для несущей ленты (1). 27. Устройство по любому из пп.24-26, отличающееся тем, что сплошной утяжелитель (5) расположен в подвешенном состоянии на несущей ленте (1) на расстоянии от дна (91) трубы или канала, не касаясь его, при этом несущая лента (1) с обеих сторон опирается своими обеими боковыми кромками (11) на вогнутую поверхность внутренней стенки трубы или канала. 28. Устройство по любому из пп.24-27, отличающееся тем, что утяжелитель (5) выполнен в виде каната, состоящего из металла группы железа, в частности из стали. 29. Устройство по любому из пп.24-28, отличающееся тем, что утяжеляющим материалом (52), находящимся или подаваемым в сплошную оболочку (51), в частности трубу или шланг, служат сыпучие небольшие формованные изделия, частицы, шарики, гранулы, пески, состоящие из минеральных веществ, таких как тяжлый цемент, барит, металлургические шлаки, и/или оксид железа, или гематит, или из металлов, в частности стали. 30. Устройство по любому из пп.24-29, отличающееся тем, что утяжелитель (5) закреплн с помощью удерживающих элементов (35), которые расположены на нижней стороне несущей ленты (1), охватывают его с обеих сторон в виде скоб или щчек и выступают вниз над нижней стороной. 31. Устройство по любому из пп.24-30, отличающееся тем, что на несущей ленте (1), преимущественно посередине, выполнен лоток (110) для пропуска расходов дождевых вод в сухую погоду, который располагается с нижней стороны, при необходимости, на дне (91) трубы или канала, и что кабели (4) и по меньшей мере один сплошной утяжелитель (5) расположены предпочтительно с обеих сторон рядом с указанным лотком (110), по меньшей мере в одном из свободных пространств между нижней стороной(101) несущей ленты (1) и поверхностью (92) внутренней стенки канала. 32. Устройство по любому из пп.24-31, отличающееся тем, что удерживающие элементы (35) утяжелителя (5) связаны с держателями для кабелей или кабельных шлангов и выполнены предпочтительно за одно целое из пластмассы. 33. Устройство по любому из пп.24-32, отличающееся тем, что удерживающие элементы (35) утяжелителя, выполненные преимущественно за одно целое с держателями (3) для кабелей, расположены в продольном направлении несущей ленты (1) преимущественно на одинаковом расстоянии друг от друга. 34. Устройство по любому из пп.24-33, отличающееся тем, что удерживающие элементы (35) утяжелителя, закреплнные на нижней стороне несущей ленты (1) или образующих е звеньев (10) и выполненные предпочтительно за одно целое с держателями (3) для кабелей, имеют вид базовой плиты (351),над которой выступают удерживающие скобы или щчки (353), фиксирующие утяжелитель или утяжелители (5) и зажимающие или охватывающие его или их с обеих сторон предпочтительно в виде щелчкового соединения, а также собственно держатели (3) кабеля или кабельной трубы или их удерживающие- 15010526 скобы или щчки (33). 35. Устройство по любому из пп.24-34, отличающееся тем, что в случае выполнения несущей ленты(1) в виде множества шарнирно сочленнных между собой звеньев (10) удерживающие элементы (35) утяжелителя соединены, по меньшей мере, на участках шарнирного сочленения звеньев (10) между собой и, при необходимости, с имеющейся шарнирной осью (А). 36. Устройство по любому из пп.24-35, отличающееся тем, что удерживающие элементы (35) утяжелителя выполнены в виде двойных держателей (335) с базовой плитой (351), над которой выступают две удерживающих скобы или щчки (353), расположенные в продольном направлении несущей ленты на расстоянии друг от друга, и предпочтительно собственно держатели (3) для кабелей или кабельных труб или удерживающие их скобы или щчки (33). 37. Устройство по любому из пп.24-36, отличающееся тем, что, по меньшей мере, удерживающие скобы или щчки (33) удерживающих элементов (35) утяжелителя снабжены на внутренней стороне средством скольжения или смазкой или скользящим покрытием, облегчающими продольное относительное скользящее смещение утяжелителя (5) по отношению к несущей ленте (1) и удерживающим элементам (35) при его пропуске или протягивании с дневной поверхности в канализационную трубу (9) или канал. 38. Устройство по любому из пп.24-37, отличающееся тем, что несущая лента (1) или е звенья (10) выполнены из эластичного материала, допускающего движения вверх и вниз поперк его продольного расположения, в частности из пластмассы, как, например, полиэфир или эпоксидная смола, из стали или стального листа или из композиционного материала пластмасса/сталь. 39. Устройство по любому из пп.24-38, отличающееся тем, что обе боковые кромки (11) несущей ленты (1) или е звеньев (10) изогнуты или отбортованы вверх для их плотного прилегания с обеих сторон к вогнутой поверхности (92) внутренней стенки трубы или канала. 40. Устройство по любому из пп.24-39, отличающееся тем, что обе боковые кромки (11) несущей ленты (1) или е звеньев (10) снабжены охватывающими их пластмассовыми скользящими профилями для плотного прилегания сбоку к поверхности (92) внутренней стенки трубы или канала и для уменьшения сопротивления трения при размещении или протягивании несущей ленты (1), нагруженной или нагружаемой во время протягивания утяжелителем (5). 41. Способ прокладки кабелей, преимущественно токоподводящих кабелей, кабелей для передачи данных и информации и/или контрольных кабелей, в частности оптических кабелей, шлангов для транспортировки текучей среды в штольнях, туннелях, шахтах, трубах, каналах, систем для подачи воды или отвода сточных вод, причм кабель сматывают с барабана вблизи от входного отверстия, монтажного колодца, входного колодца соответствующей трубы, канала, протягивают через трубу, канал, неподвижно располагают в них, закрепляя посредством силы тяжести и фрикционного замыкания, с применением устройства (1) для прокладки кабелей по любому из пп.24-40, отличающийся тем, что несущую ленту (1),при необходимости намотанную на барабан, находящийся вблизи от входного отверстия в канал, вместе с кабелями (4) или кабельными трубами, связанными с несущей лентой (1), и удерживающими элементами (35) утяжелителя пропускают в указанное входное отверстие и сматывают с барабана, гибкий утяжелитель, предпочтительно также сматываемый с барабана, вкладывают в удерживающие элементы (35),зажимают или защемляют, и что полученную при этом сборку из несущей ленты (1), кабелей или кабельных труб (4) и утяжелителя (5) протягивают через отверстие канала (9), причм в случае применения утяжелителя (5) в виде сплошной оболочки (51) заполнение этой оболочки (51) проводится предпочтительно сыпучим, сухим утяжеляющим материалом (52) либо, по существу, во время протягивания сборки, либо по его окончании. 42. Способ прокладки кабелей по п.41 с применением устройства (100) для прокладки кабелей по любому из пп.24-40, отличающийся тем, что несущая лента (1) вместе с утяжелителем (5) располагается на множестве свободно вращающихся роликов (75) вспомогательного приспособления (75) для протягивания несущей ленты, подвижной в трубе (9) или канале, и посредством этих роликов протягивается через трубу (9) или канал, причм при необходимости вспомогательное приспособление (70) после укладки несущей ленты (1) вместе со сплошньм утяжелителем (5) в трубе (9) или канале вытягивают в направлении, противоположном направлению протягивания кабеля. 43. Дополнительное приспособление к устройству (100) для прокладки кабелей с утяжелителем (5) в виде оболочки (351), заполняемой сыпучим материалом (352) с высокой плотностью, по любому из пп.24-40 или для поддержки способа прокладки кабелей по п.41 или 42, отличающееся тем, что оно содержит шланговое тело (8), заполняемое сжатым воздухом и располагаемое в надутом состоянии в основном по сечению трубы (9) или канала, с помощью которого во время протягивания сборки (1-3, 35, 45), состоящей из несущей ленты (1), кабелей (4), кабельных труб, держателей (3) для кабельных труб и утяжелителя (5), предупреждается заполнение утяжеляющим материалом (52) внутреннего пространства,ограниченного наружной оболочкой (51), при этом в надутом состоянии шлангового тела (8) указанная сборка (1-3, 35, 4-5) не может всплыть в протекающей по трубе (9) или каналу воде или сточной воде и поджимается вниз к дну (91) трубы или канала до тех пор, пока не будет заполнена сплошная оболочка(351) утяжелителя (5) утяжеляющим материалом (52) и не будет обеспечено неподвижное расположение,- 16010526 после чего шланговое тело (8) разгружается от высокого давления и извлекается из трубы (9) или канала. 44. Устройство для прокладки кабелей, преимущественно по любому из пп.1-43, отличающееся тем,что необходимое неподвижное расположение кабелей (4), удерживаемых преимущественно посредством держателей (3) для кабелей, или несущего эти кабели устройства (100) для прокладки кабелей достигается и поддерживается под действием силы тяжести и вызываемого ею фрикционного замыкания с поверхностью (92) внутренней стенки канала или трубы, при этом устройство (100) содержит несущую ленту (1), протягиваемую через трубу (9) или канал, располагаемую на расстоянии от дна (91) трубы,канала, плотно прилегающую с обеих сторон своими боковыми кромками (11) предпочтительно к поверхности (92) внутренней стенки трубы или канала, являющуюся упруго эластичной и/или шарнирной,образующую, по существу, ровное, расположенное над дном (91) трубы второе дно в трубе (9) или канале, состоящую преимущественно из множества расположенных в ряд звеньев (10), причм на нижней стороне несущей ленты (1), обращнной к дну (91) трубы или канала, расположены кабели (4) и предназначенные преимущественно для их фиксации держатели (3), при этом поперечное сечение несущей ленты (1) или е звеньев (10) образуют расположенные в боковых зонах (Sz) соответственно обеих боковых кромок (11) несущей ленты, ориентированные к е середине, предпочтительно плоские, ровные плечевые участки (110'), находящиеся по отношению друг к другу на одинаковом относительном уровне и имеющие преимущественно одинаковую ширину (bs), причм эти плечевые участки с обеих сторон располагаются вдоль среднего лотка (110), расположенного в средней зоне (Mz) несущей ленты (1), выполненного, по существу, U-образной формы и предназначенного, в частности, для прима и отвода воды или сточной воды в засушливые периоды,по меньшей мере под одним, предпочтительно под обоими плечевыми участками (110') расположен по меньшей мере один кабель (4), удерживаемый посредством закреплнных на нижней стороне плечевых участков (110') держателей (3) для кабелей,несущая лента (1) образует благодаря собственной массе или собственному весу (Em) утяжелитель(Вк), препятствующий всплытию или изменению положения кабелей (4) в воде или сточной воде, находящейся или протекающей по трубе (9) или каналу. 45. Устройство по п.44, отличающееся тем, что несущая лента (1) или образующие е звенья (10),выполненные преимущественно из металла, в частности стали, имеют толщину (md) и, следовательно,собственную массу (Еm), что, по существу, каждый продольный участок несущей ленты (1) или е каждое звено (10) вместе с кабелями (4), удерживаемыми над этим продольным участком или по длине (gl) звена, включая предпочтительно и держатели (3) для кабелей, имеют среднюю плотность не менее 1,05 т/м 3, в частности не менее 1,10 т/м 3, или плотность, превышающую по меньшей мере на 3%, преимущественно по меньшей мере на 7%, плотность протекающей по каналу (9) воды (сточной воды). 46. Устройство по п.44 или 45, отличающееся тем, что переход от плечевых участков (110') несущей ленты (1) к е среднему лотку (110) выполнен закругленным. 47. Устройство по любому из пп.44-46, отличающееся тем, что средний лоток (110) несущей ленты(1) выполнен определнной глубины и что он опирается с нижней стороны о дно (91) канала. 48. Устройство по любому из пп.44-47, отличающееся тем, что средний лоток (110) имеет на свом наиболее глубоком участке по возможности незначительную толщину материала, которая меньше толщины материала на его остальных участках. 49. Устройство по любому из пп.44-48, отличающееся тем, что звенья (10) несущей ленты (1) выполнены с возможностью углового изменения положения своих верхних сторон при движениях вверх и вниз. 50. Устройство по п.49, отличающееся тем, что звенья (10) связаны с несущей лентой (1) посредством двух, закреплнных преимущественно на нижней стороне каждого плечевого участка (110') гибких продольных элементов, таких как канаты или полосы (500) и т.п., в частности посредством стальных канатов или (плоских) стальных полос, с возможностью перемещения вверх и вниз по отношению друг к другу. 51. Устройство по п.50, отличающееся тем, что в случае применения стальных полос (500) в качестве гибких продольных элементов их крепление к звеньям (10) несущей ленты (1) производится точечной сваркой. 52. Устройство по п.50, отличающееся тем, что продольные элементы (50) связаны с несущей лентой (1) или е звеньями (10) посредством зажимных элементов (300), охватывающих эти продольные элементы с неполным фрикционным замыканием, возможностью продольного смещения и закреплнных с нижней стороны на звеньях (10) несущей ленты (1). 53. Устройство по любому из пп.44-52, отличающееся тем, что несущая лента (1) при доставке на место прокладки и протягивания через канал (9) намотана на транспортирующий сматывающий барабан(Tr) таким образом, что выполненный на несущей ленте (1) или е звеньях (10) средний лоток (110) выступает радиально наружу. 54. Устройство по любому из пп.44-53, отличающееся тем, что несущая лента (1) выполнена, по существу, одинаковой с несущей лентой, охарактеризованной в п.1 формулы изобретения, и что в случае,- 17010526 когда собственный вес или плотность материала несущей ленты (1) оказывается недостаточной, она содержит связанные между собой шарнирно, упруго звенья (10) с внешним контуром (Ka), соответствующим на нижней стороне контуру (Ki) внутреннего сечения трубы (9), канала, по существу, приведнным в соответствие с его формой и предназначенным для прилегания к дну канала или трубы (9), и что по меньшей мере один из обоих плечевых участков (100') выполнен в виде ориентированных вниз замкнутых камер (120, 130), образованных стенкой (119), соответствующей указанному выше наружному контуру (Ka), при этом кабельные камеры (120) устройства для укладки кабелей (4) выполнены в продольном направлении несущей ленты открытыми с обоих концов, причм утяжеляющие камеры (130), содержащие предпочтительно совместную продольную стенку (132) с указанными выше камерами (120) для укладки кабелей, выполнены, по существу, закрытыми со всех сторон и содержат преимущественно водонепроницаемое, запираемое заливное отверстие (131), по меньшей мере, частично заполнены утяжеляющими телами, плотность которых превышает плотность воды по меньшей мере на 50%, составляет предпочтительно более 2,5 г/см 3, которыми служат, в частности, тяжлые минералы, такие как барит,гематит, железо (фиг. 38, 39). 55. Устройство по п.54, отличающееся тем, что образующие несущую ленту (1) звенья (10) состоят из дешвого полимерного материала, устойчивого против сточных и фекальных вод и при необходимости усиленного волокнами. 56. Устройство по п.54 или 55, отличающееся тем, что утяжеляющие тела (135), помещаемые в утяжеляющие камеры (130) звеньев (10) несущей ленты (1), представляют собой железные или стальные шарики преимущественно одинакового размера. 57. Устройство по любому из пп.54-56, отличающееся тем, что при образовании несущей ленты (1) из сочленнных между собой с помощью шарнира (150) звеньев (10) расположенные в продольном направлении несущей ленты, предпочтительно с незначительным зазором (ag), смежные между собой кромки или краевые зоны (140) смежных звеньев (10) несущей ленты выполнены в виде сферических выпуклых (140') и вогнутых поворотных скользящих поверхностей (140'). 58. Устройство по любому из пп.54-57, отличающееся тем, что оно содержит поворотные рейки(151), расположенные по обеим боковым кромкам (141) каждого звена (10) несущей ленты (1), связанные с ними преимущественно с геометрическим замыканием и соединнные между собой своими концами через шарниры (150), причм эти рейки выполнены преимущественно с возможностью продольного прилегания к внутренней стенке канала, трубы (9) и т.п.
