Способ и устройство, а также устройство хранения программ, включающее в себя интегральную систему управления технологическим процессом проектирования скважины с зависимостью процессов
Формула / Реферат
1. Способ проектирования скважины в системе автоматического проектирования скважины, содержащий этапы
выбора одной или нескольких задач в диспетчере задач;
подтверждения надлежащего порядка упомянутой одной или нескольких задач посредством взаимозависимости задач;
поиска в базе данных задач, посредством упомянутого диспетчера задач, одного или нескольких наборов инструкций, ассоциированных с упомянутой одной или несколькими задачами, выбранными в диспетчере задач и подтвержденными посредством упомянутой зависимости задач;
поиска в диспетчере доступа, посредством упомянутого диспетчера задач, одного или нескольких наборов входных данных, ассоциированных с одним или несколькими наборами инструкций, найденных посредством упомянутого диспетчера задач в базе данных задач;
подтверждения того, что каждый набор входных данных из упомянутого одного или нескольких наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, получается посредством соответствующего одного из упомянутых одного или нескольких наборов инструкций, найденных посредством упомянутого диспетчера задач в упомянутой базе данных задач;
выполнения, посредством упомянутого диспетчера задач, упомянутого одного или нескольких наборов инструкций и использования, посредством упомянутого диспетчера задач, упомянутого одного или нескольких наборов входных данных во время выполнения этапа, генерируя, таким образом, набор результатов; и
записи или отображения, посредством базы отображения задач, упомянутого набора результатов в устройстве записи или на устройстве отображения.
2. Способ по п.1, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, выбирается из группы, состоящей из оценки риска, выбора буровой коронки и разработки бурильной колонны.
3. Способ по п.2, в котором упомянутый один или несколько наборов инструкций, найденных посредством упомянутого диспетчера задач в упомянутой базе данных задач, выбирается из группы, состоящей из логических выражений оценки риска и алгоритмов оценки риска, логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
4. Способ по п.3, в котором упомянутый один или несколько наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, выбирается из группы, состоящей из входных данных, обеспеченных для логических выражений оценки риска и алгоритмов оценки риска, входных данных, обеспеченных для логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и входных данных, обеспеченных для логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
5. Способ по п.4, в котором упомянутый набор результатов выбирается из группы, состоящей из выходных данных оценки риска, выходных данных выбора буровой коронки и выходных данных разработки бурильной колонны.
6. Способ по п.1, дополнительно содержащий этапы
изменения, посредством навигационного управления, в ответ на ввод пользователя упомянутого одного или нескольких наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, генерируя, таким образом, один или несколько наборов измененных входных данных;
повторного выполнения, посредством упомянутого диспетчера задач, по меньшей мере части упомянутых одного или нескольких наборов инструкций и использования, посредством упомянутого диспетчера задач, упомянутого одного или нескольких наборов измененных входных данных во время этапа повторного выполнения, генерируя, таким образом, второй набор результатов; и
записи или отображения, посредством базы отображения задач, упомянутого второго набора результатов в упомянутом устройстве записи или на устройстве отображения.
7. Способ по п.6, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, выбирается из группы, состоящей из оценки риска, выбора буровой коронки и разработки бурильной колонны.
8. Способ по п.7, в котором упомянутая по меньшей мере часть упомянутого одного или нескольких наборов инструкций, найденных посредством упомянутого диспетчера задач в упомянутой базе данных задач, выбирается из группы, состоящей из логических выражений оценки риска и алгоритмов оценки риска, логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
9. Способ по п.8, в котором упомянутый один или несколько наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, выбирается из группы, состоящей из входных данных, обеспеченных для логических выражений оценки риска и алгоритмов оценки риска, входных данных, обеспеченных для логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и входных данных, обеспеченных для логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
10. Способ по п.9, в котором упомянутый второй набор результатов выбирается из группы, состоящей из выходных данных оценки риска, выходных данных выбора буровой коронки и выходных данных разработки бурильной колонны.
11. Способ по п.1, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, содержит задачу оценки риска, приспособленную для генерации информации риска в ответ на упомянутый один или несколько наборов входных данных.

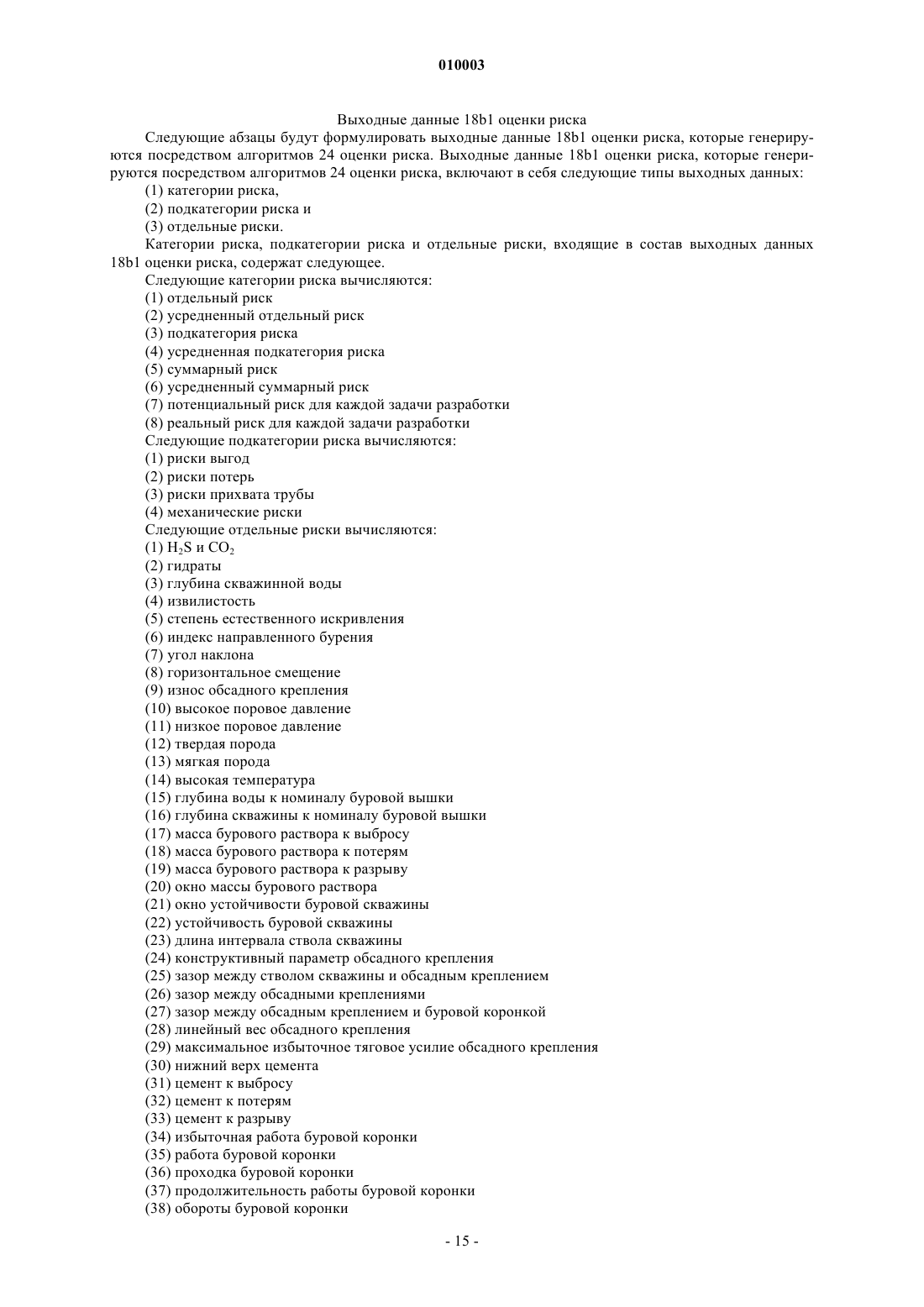

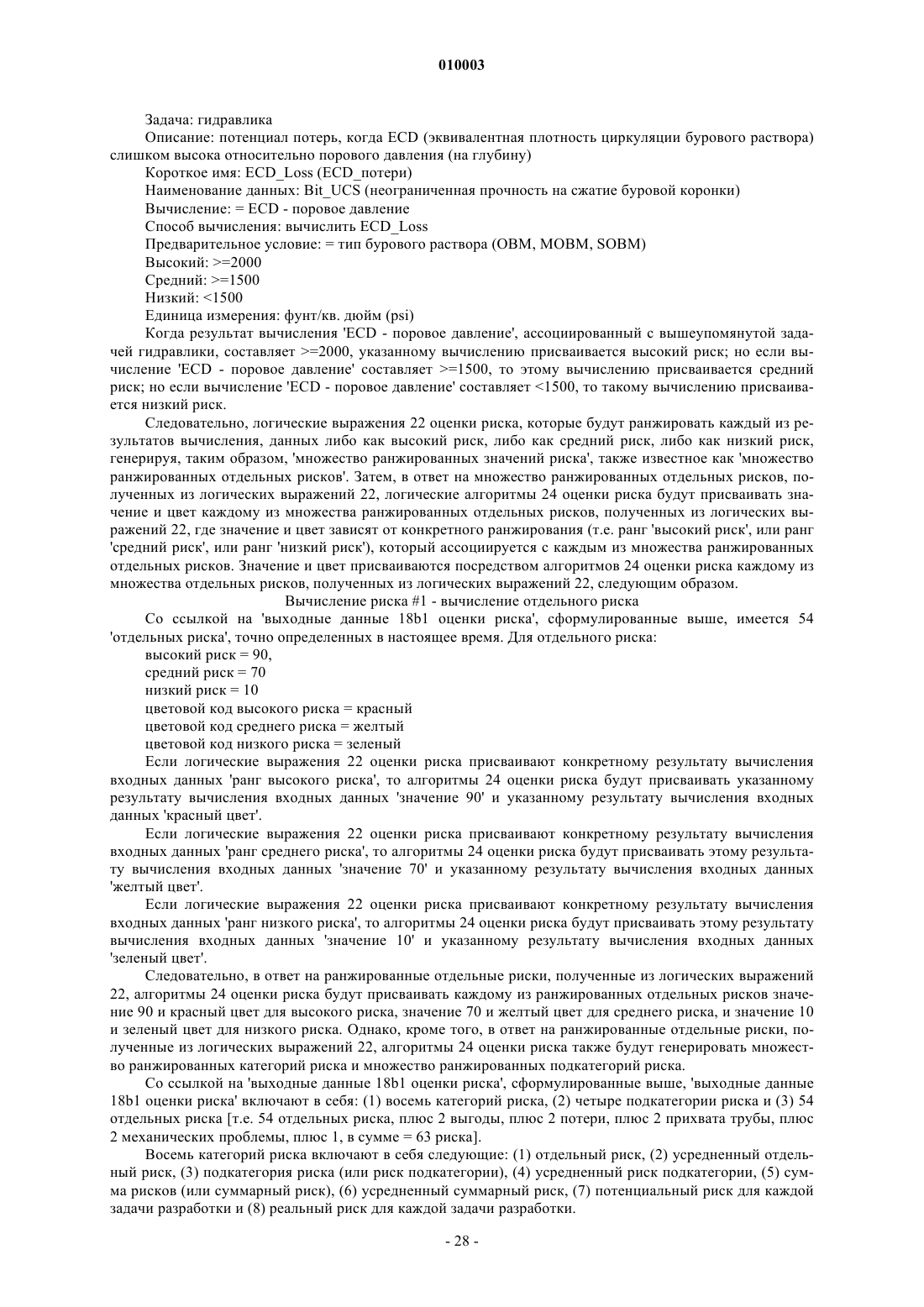

12. Способ по п.11, в котором упомянутый набор результатов для упомянутой задачи оценки риска, записываемый или отображаемый посредством упомянутой базы отображения задач в упомянутом устройстве записи или на устройстве отображения, содержит упомянутую информацию риска, причем упомянутая информация риска включает в себя отдельные риски, риски подкатегорий риска и категории риска.

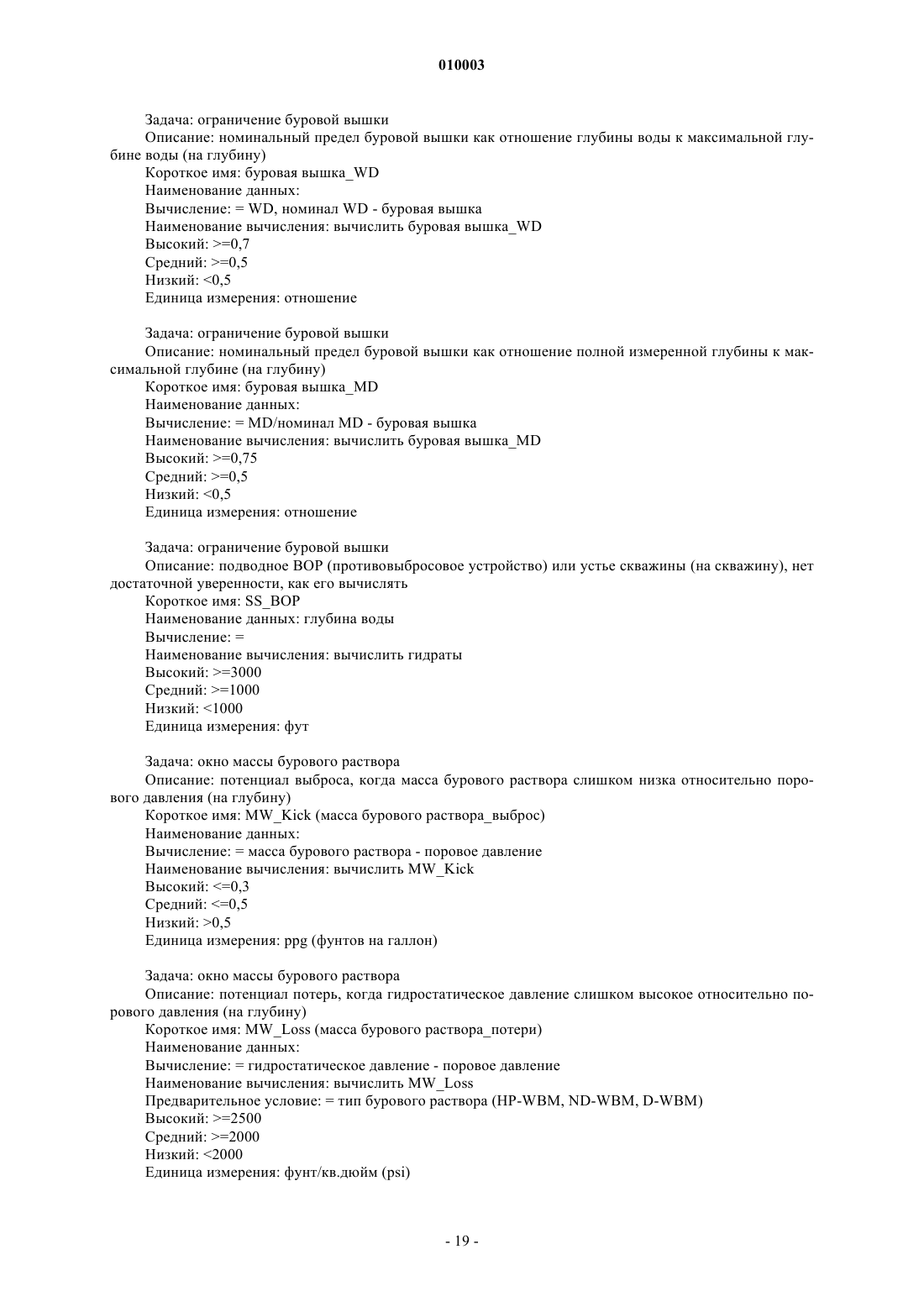

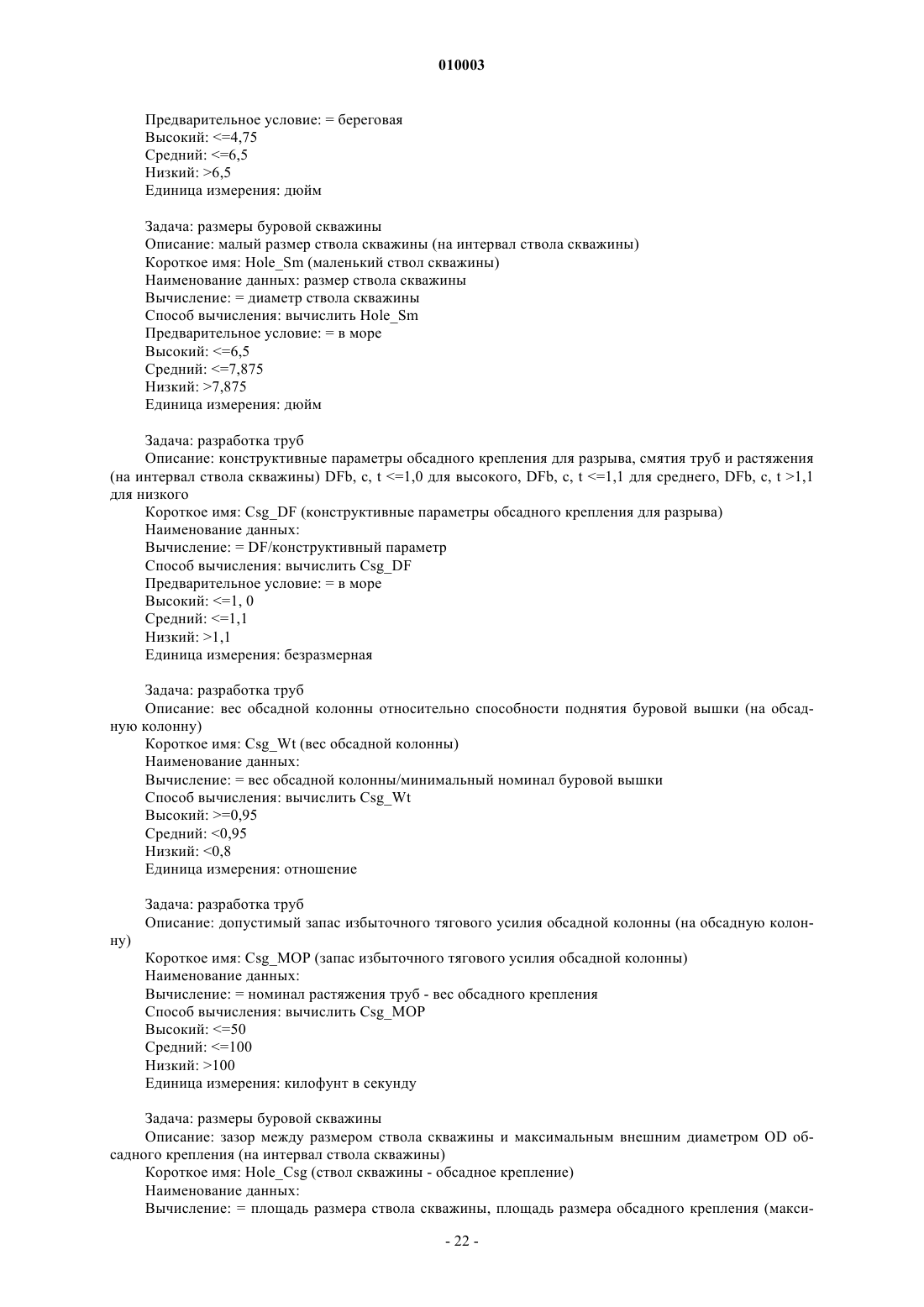

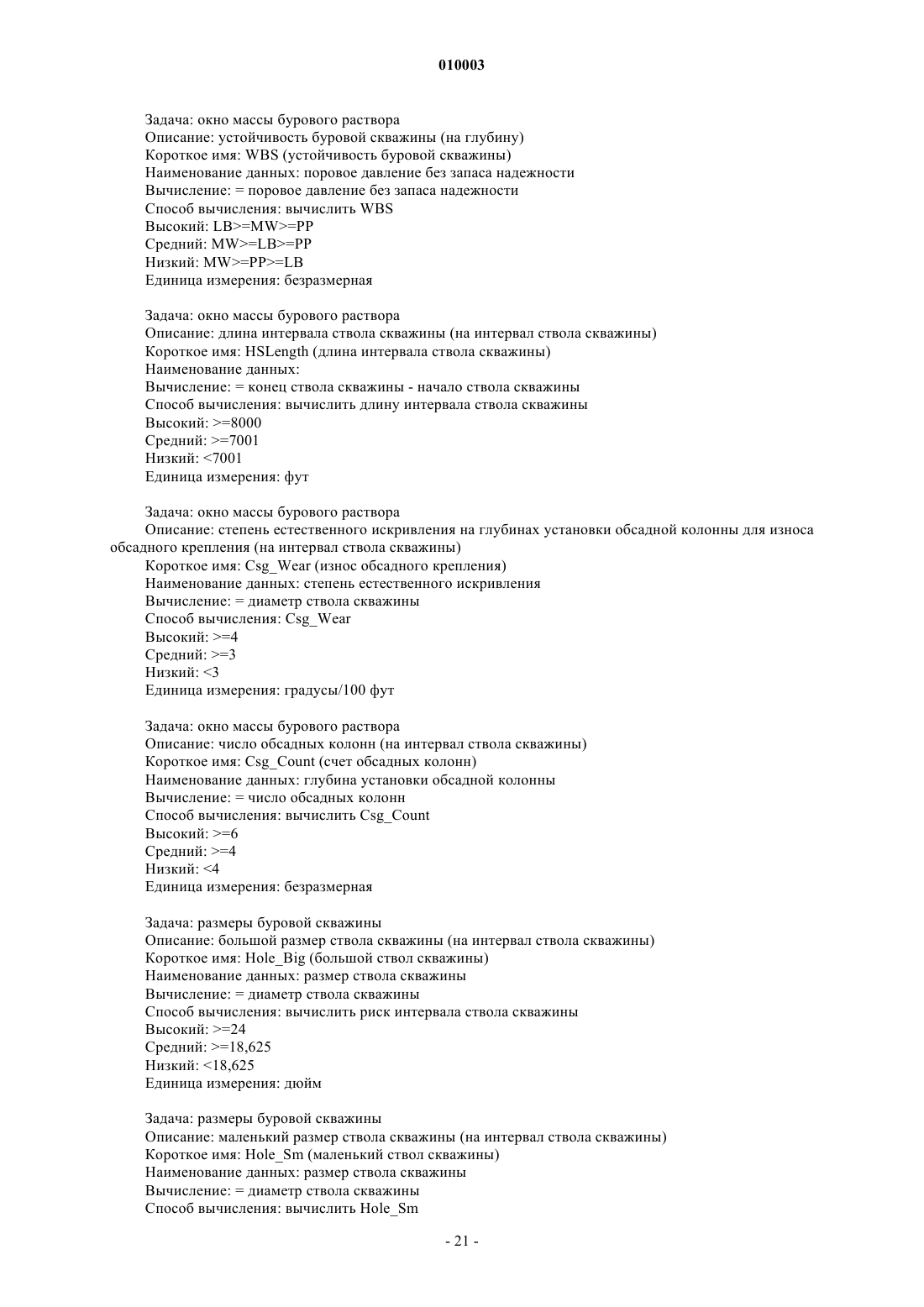

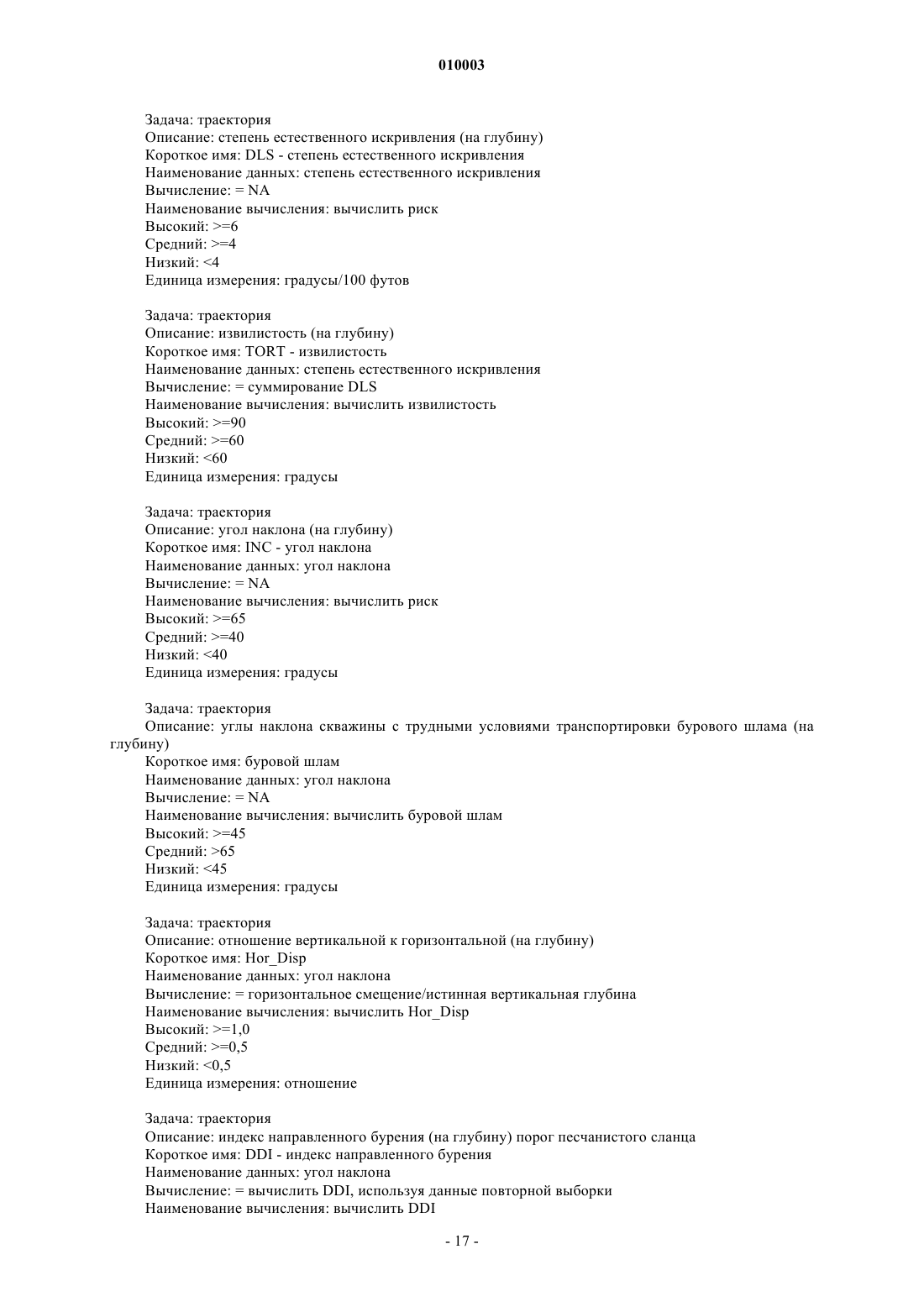

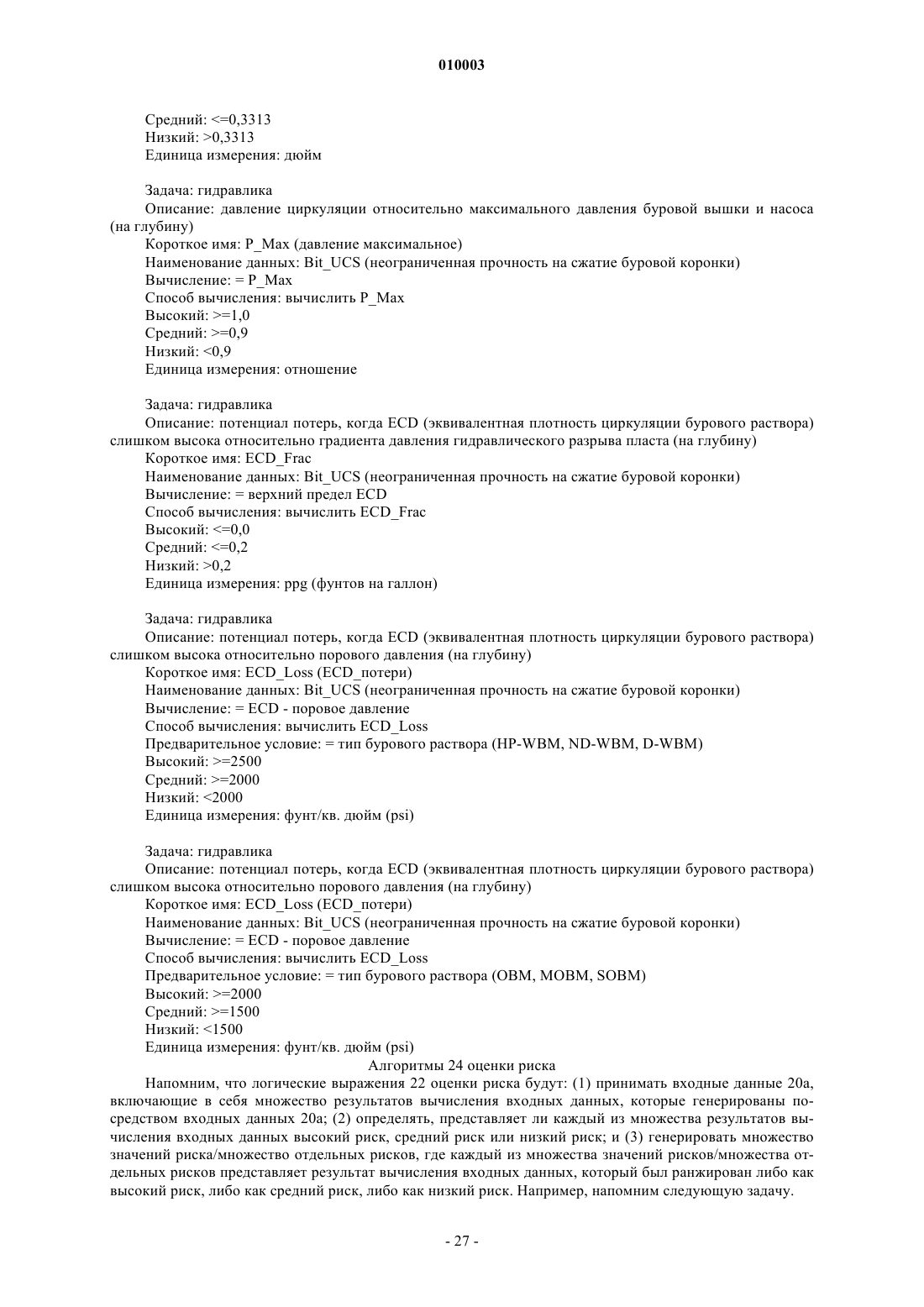

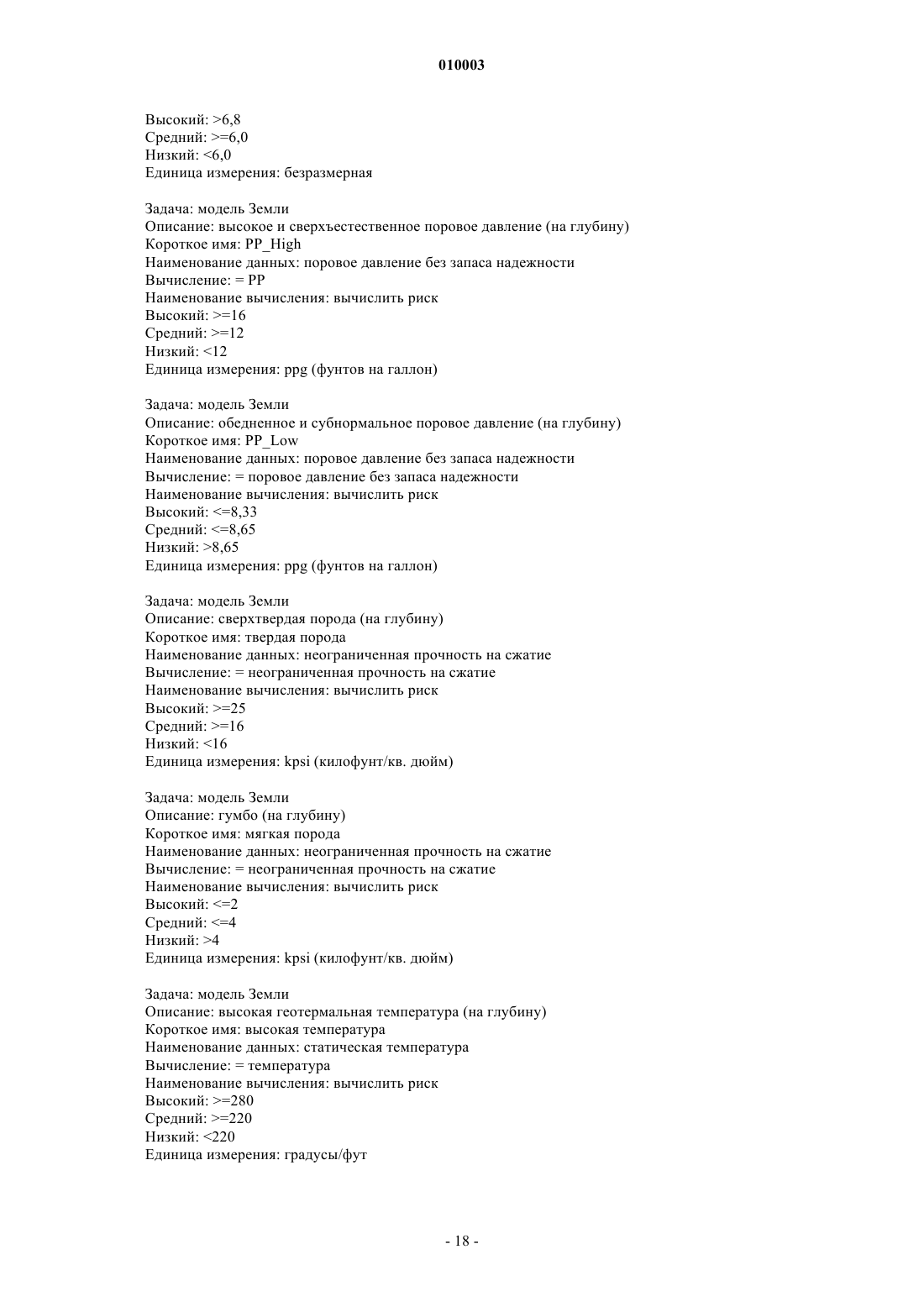

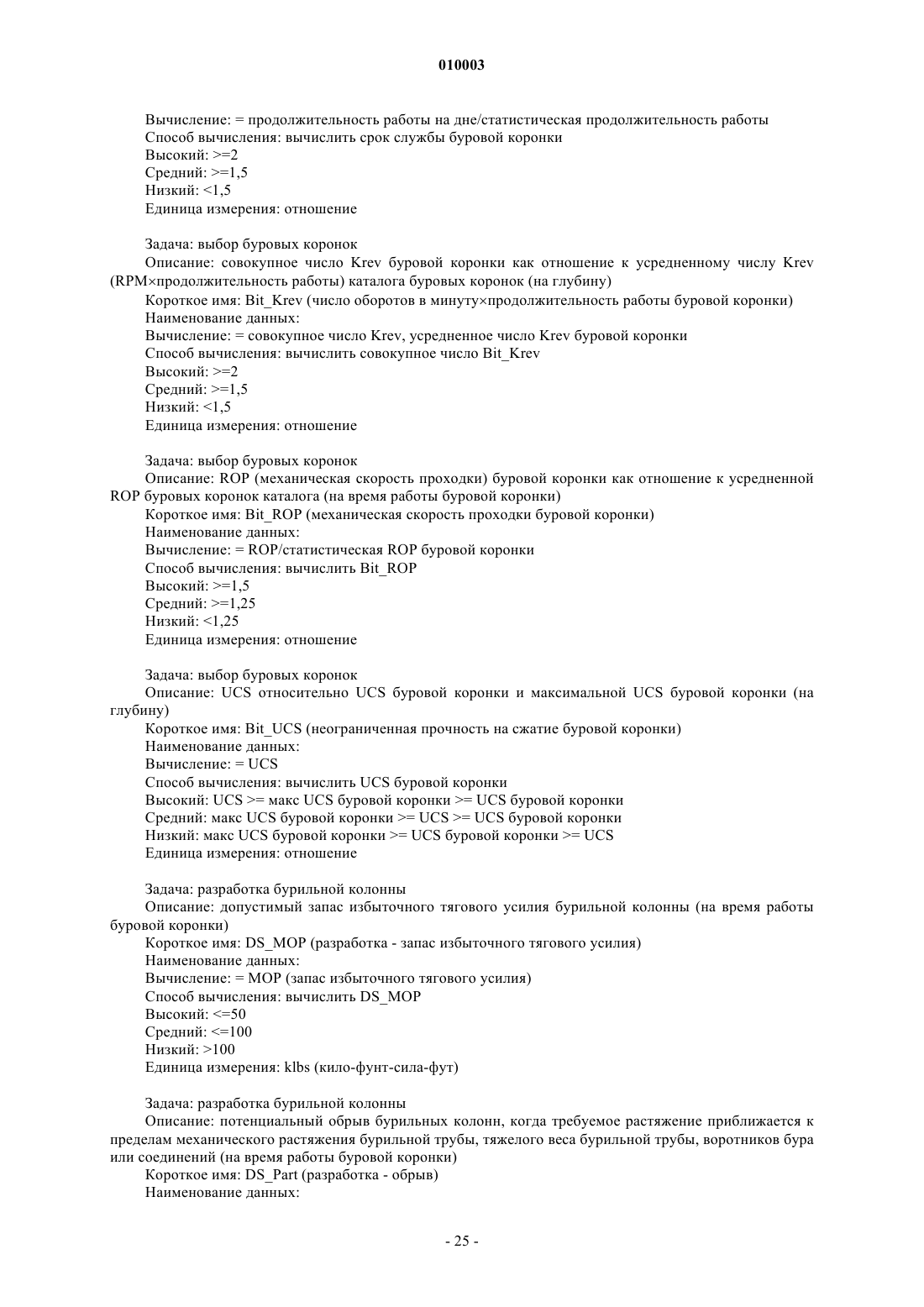

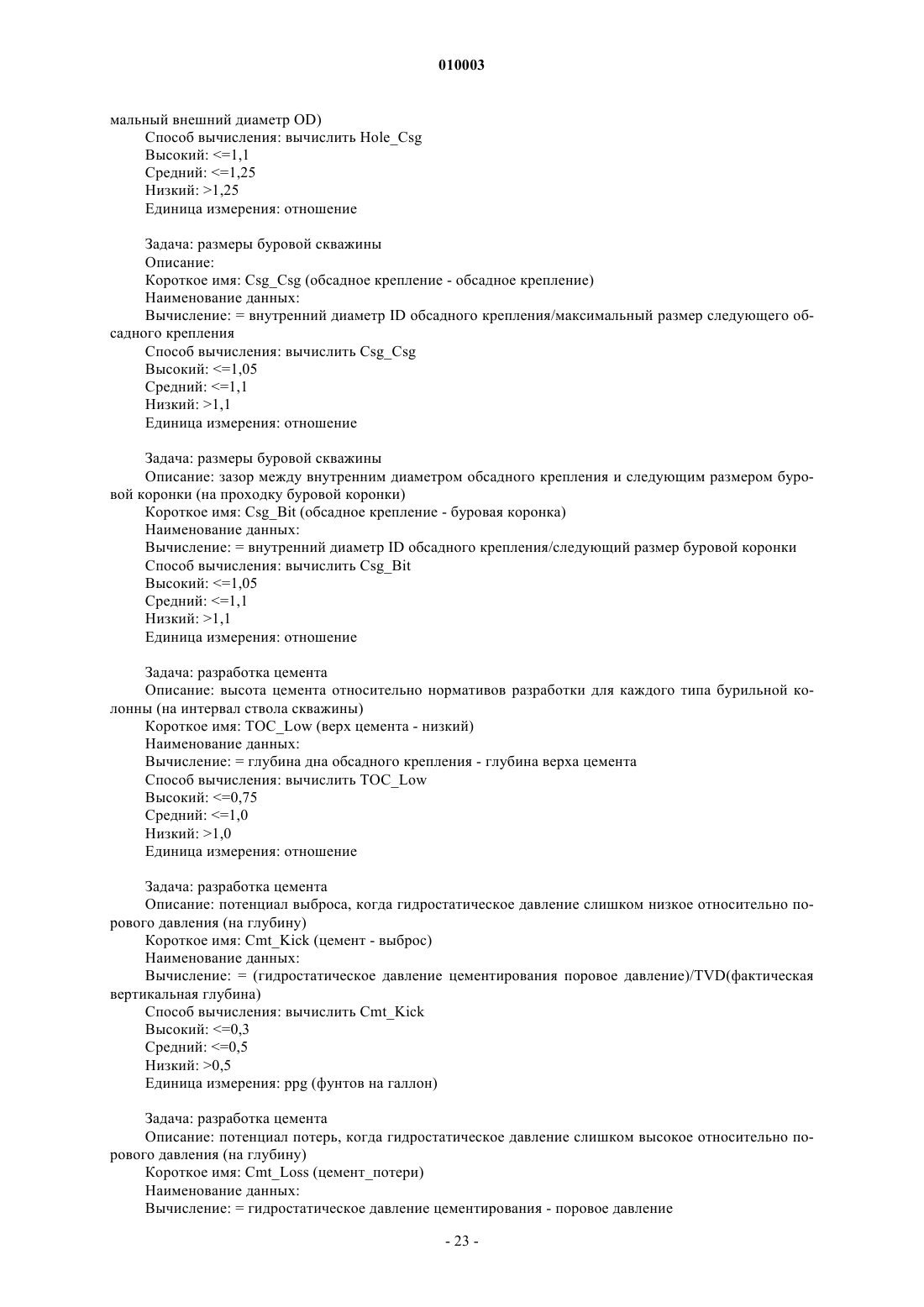

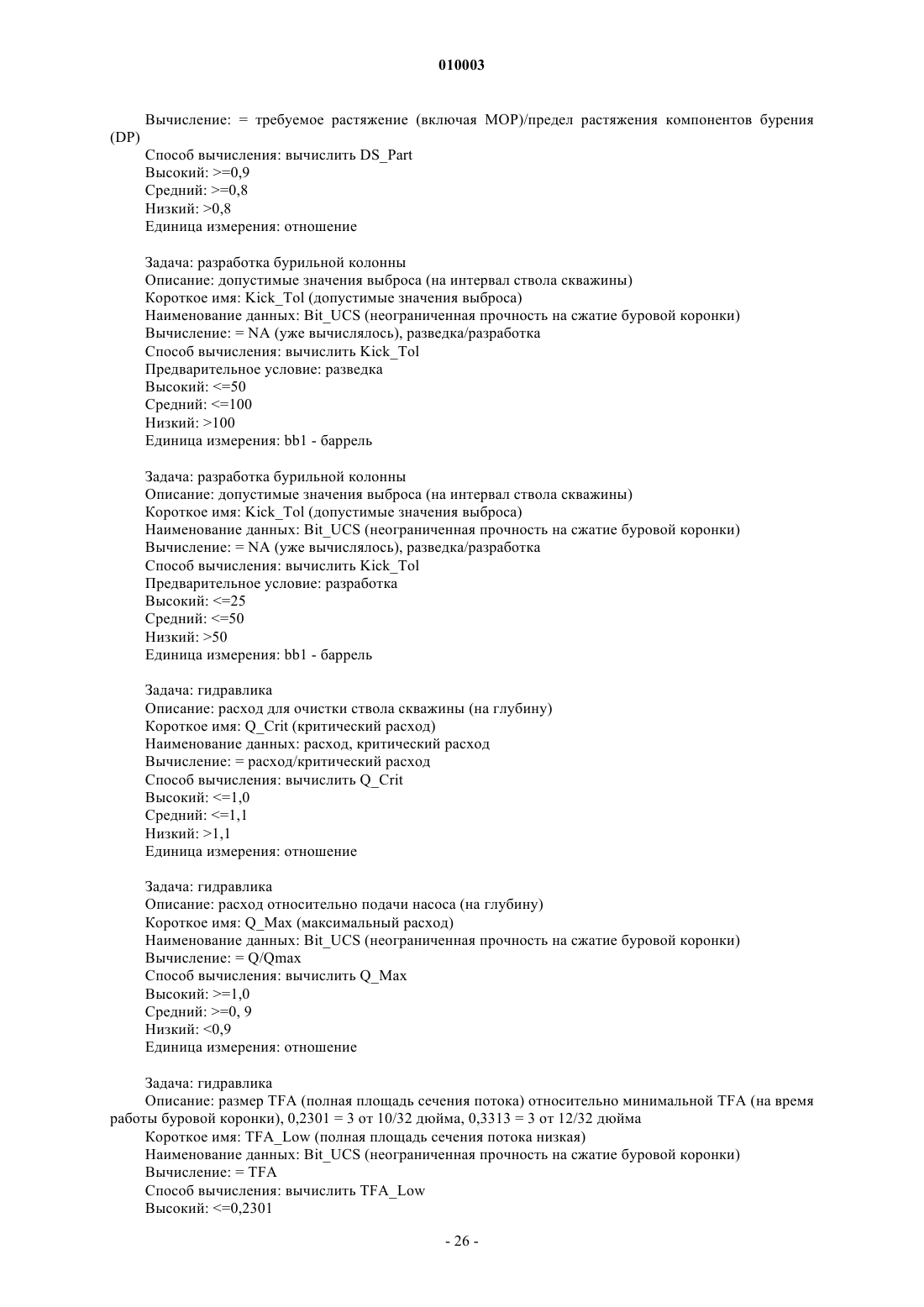

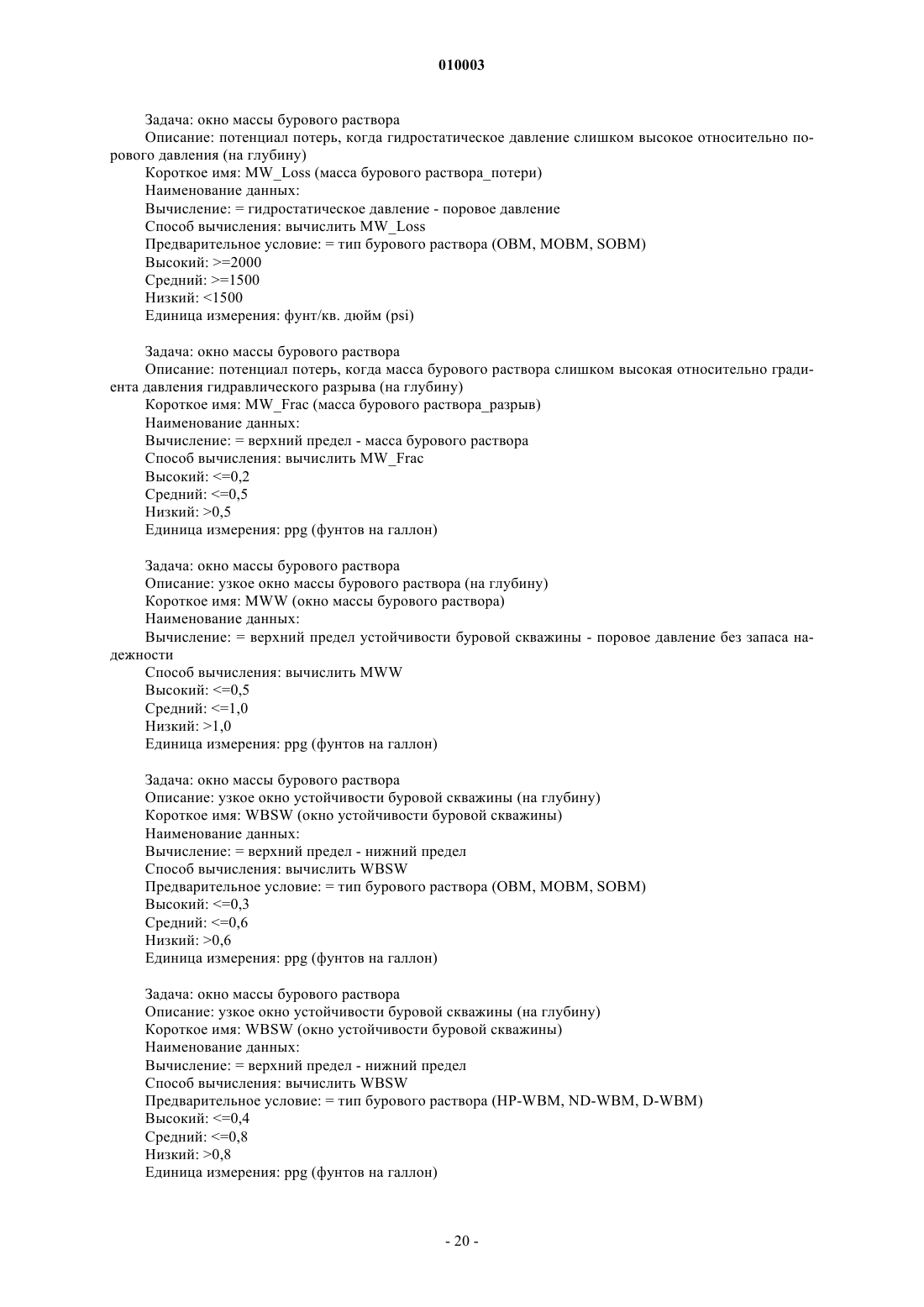

13. Способ по п.12, в котором упомянутые отдельные риски выбираются из группы, состоящей из следующих факторов: H2S и CO2, гидраты, глубина скважинной воды, извилистость, степень естественного искривления, индекс направленного бурения, угол наклона, горизонтальное смещение, износ обсадного крепления, высокое поровое давление, низкое поровое давление, твердая порода, мягкая порода, высокая температура, глубина воды к номиналу буровой вышки, глубина скважины к номиналу буровой вышки, масса бурового раствора к выбросу, масса бурового раствора к потерям, масса бурового раствора к разрыву, окно массы бурового раствора, окно устойчивости буровой скважины, устойчивость буровой скважины, длина интервала ствола скважины, конструктивный параметр обсадного крепления, зазор между стволом скважины и обсадным креплением, зазор между обсадными креплениями, зазор между обсадным креплением и буровой коронкой, линейный вес обсадного крепления, максимальное избыточное тяговое усилие обсадного крепления, нижний верх цемента, цемент к выбросу, цемент к потерям, цемент к разрыву, избыточная работа буровой коронки, работа буровой коронки, проходка буровой коронки, продолжительность работы буровой коронки, обороты буровой коронки, механическая скорость проходки (ROP) буровой коронки, запас избыточного тягового усилия бурильной колонны, прочность на сжатие буровой коронки, допустимые значения выброса, критический расход, максимальный расход, маленькая площадь промывочной насадки, давление стояка, ECD к разрыву, ECD к потерям, выгоды, среднее выгод, потери, среднее потерь, прихват трубы, среднее значение прихвата трубы, механические проблемы, среднее значение механических проблем, среднее значение риска, подводное противовыбросовое устройство ВОР, большой ствол скважины, маленький ствол скважины, число обсадных колонн, обрыв бурильной колонны и буровой шлам.
14. Способ по п.12, в котором упомянутые риски подкатегорий упомянутых категорий рисков выбираются из группы, состоящей из следующих факторов: риски выгод, риски потерь, риски прихвата трубы и механические риски.
15. Способ по п.12, в котором упомянутые категории рисков выбираются из группы, состоящей из следующих факторов: усредненный отдельный риск, усредненный риск подкатегории, суммарный риск, усредненный суммарный риск, потенциальный риск для каждой задачи разработки и реальный риск для каждой задачи разработки.

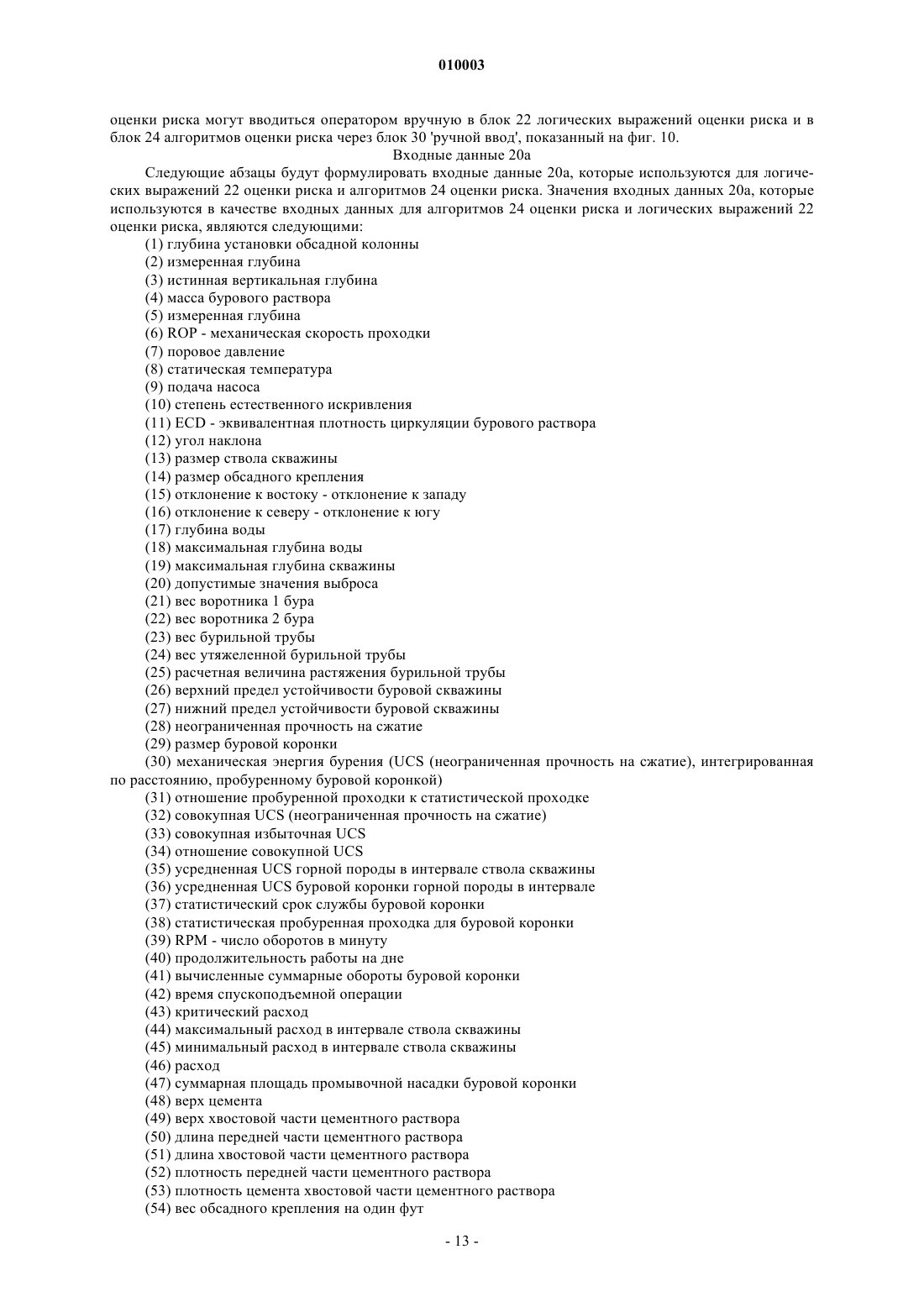

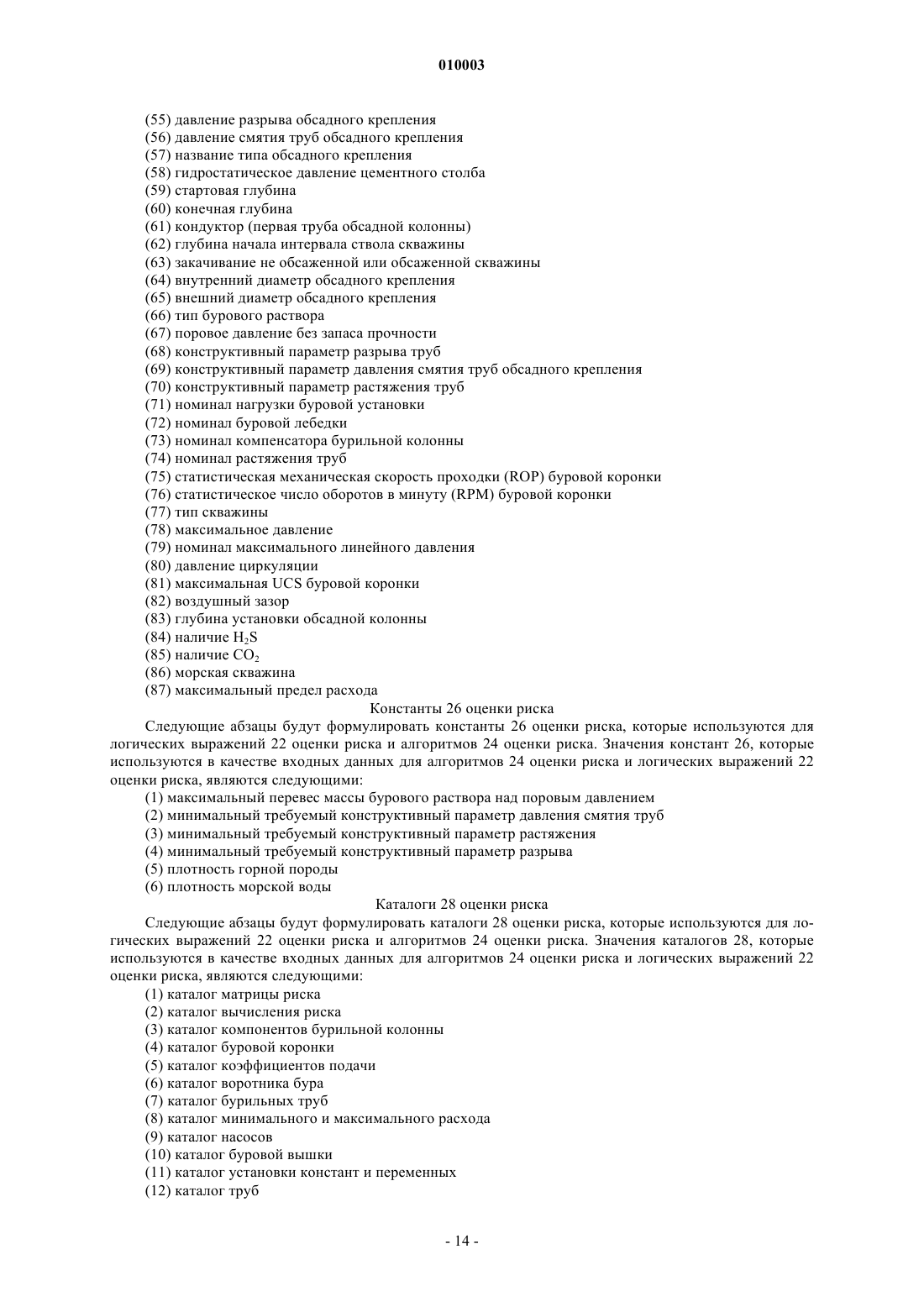

16. Способ по п.12, в котором упомянутый один или несколько наборов входных данных для упомянутой задачи оценки риска выбирается из группы, состоящей из следующих факторов: глубина установки обсадной колонны, измеренная глубина, истинная вертикальная глубина, масса бурового раствора, измеренная глубина, ROP, поровое давление, статическая температура, подача насоса, степень естественного искривления, ECD, угол наклона, размер ствола скважины, размер обсадного крепления, отклонение к востоку - отклонение к западу, отклонение к северу - отклонение к югу, глубина воды, максимальная глубина воды, максимальная глубина скважины, допустимые значения выброса, вес воротника 1 бура, вес воротника 2 бура, вес бурильной трубы, вес утяжеленной бурильной трубы, расчетная величина растяжения бурильной трубы, верхний предел устойчивости буровой скважины, нижний предел устойчивости буровой скважины, неограниченная прочность на сжатие, размер буровой коронки, механическая энергия бурения UCS, интегрированная по расстоянию, пробуренному буровой коронкой, отношение пробуренной проходки к статистической проходке, совокупная UCS, совокупная избыточная UCS, отношение совокупной UCS, усредненная UCS горной породы в интервале ствола скважины, усредненная UCS буровой коронки горной породы в интервале, статистический срок службы буровой коронки, статистическая пробуренная проходка для буровой коронки, RPM, продолжительность работы на дне, вычисленные суммарные обороты буровой коронки, время спускоподъемной операции, критический расход, максимальный расход в интервале ствола скважины, минимальный расход в интервале ствола скважины, расход, суммарная площадь промывочной насадки буровой коронки, верх цемента, верх хвостовой части цементного раствора, длина передней части цементного раствора, длина хвостовой части цементного раствора, плотность цемента передней части цементного раствора, плотность цемента хвостовой части цементного раствора, вес обсадного крепления на фут, давление разрыва обсадного крепления, давление смятия труб обсадного крепления, название типа обсадного крепления, гидростатическое давление цементного столба, стартовая глубина, конечная глубина, кондуктор, глубина начала интервала ствола скважины, закачивание не обсаженной или обсаженной скважины, внутренний диаметр обсадного крепления, внешний диаметр обсадного крепления, тип бурового раствора, поровое давление без запаса прочности, конструктивный параметр разрыва труб, конструктивный параметр давления смятия труб обсадного крепления, конструктивный параметр растяжения труб, номинал нагрузки буровой установки, номинал буровой лебедки, номинал компенсатора бурильной колонны, номинал растяжения труб, статистическая механическая скорость проходки (ROP) буровой коронки, статистическое число оборотов в минуту (RPM) буровой коронки, тип скважины, максимальное давление, номинал максимального линейного давления, давление циркуляции, максимальная UCS буровой коронки, воздушный зазор, глубина установки обсадной колонны, наличие H2S, наличие CO2, морская скважина, максимальный предел расхода.
17. Способ по п.1, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, содержит задачу выбора буровой коронки, приспособленную для генерации последовательности буровых коронок и других ассоциированных данных в ответ на упомянутый один или несколько наборов входных данных.
18. Способ по п.17, в котором упомянутый набор результатов для упомянутой задачи выбора буровой коронки, который записывается или отображается посредством упомянутой базы отображения задач на упомянутом устройстве записи или устройстве отображения, содержит упомянутую последовательность буровых коронок и других ассоциированных данных.
19. Способ по п.18, в котором упомянутый набор результатов для упомянутой задачи выбора буровой коронки, записываемый или отображаемый посредством упомянутой базы отображения задач на упомянутом устройстве записи или устройстве отображения, выбирается из группы, состоящей из следующих факторов: измеренная глубина, совокупная UCS (неограниченная прочность на сжатие), совокупная избыточная UCS, размер буровой коронки, тип буровой коронки, стартовая глубина, конечная глубина, глубина начала интервала ствола скважины, усредненная UCS горной породы в интервале ствола скважины, максимальная UCS буровой коронки, усредненная UCS горной породы в интервале ствола скважины для буровой коронки, проходка, статистическая пробуренная проходка для буровой коронки, отношение пробуренной проходки к статистической проходке, статистический срок службы буровой коронки, продолжительность работы на дне, скорость проходки (ROP), статистическая скорость проходки (ROP) буровой коронки, механическая энергия бурения (UCS (неограниченная прочность на сжатие), интегрированная по расстоянию, пробуренному буровой коронкой), нагрузка на буровую коронку, число оборотов в минуту (RPM), статистическое число оборотов в минуту (RPM) буровой коронки, вычисленное суммарное число оборотов в минуту (RPM) буровой коронки, время спускоподъемной операции, совокупный избыток как отношение к совокупной UCS, стоимость буровой коронки и название интервала ствола скважины.
20. Способ по п.18, в котором упомянутый один или несколько наборов входных данных для упомянутой задачи выбора буровой коронки выбирается из группы, состоящей из измеренной глубины, неограниченной прочности на сжатие, глубины установки обсадной колонны, кондуктора, названия типа обсадного крепления, поденной оплаты буровой вышки, оплаты по развертыванию буровой вышки и названия интервала ствола скважины.
21. Способ по п.1, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, содержит задачу разработки бурильной колонны, приспособленную для генерации сводки бурильной колонны в каждом интервале ствола буровой скважины в ответ на упомянутый один или несколько наборов входных данных.
22. Способ по п.21, в котором упомянутый набор результатов для упомянутой задачи разработки бурильной колонны, который записывается или отображается посредством упомянутой базы отображения задач в упомянутом устройстве записи или на устройстве отображения, содержит упомянутую сводку бурильной колонны в каждом интервале ствола буровой скважины.
23. Способ по п.22, в котором упомянутый набор результатов для упомянутой задачи разработки бурильной колонны, записываемый или отображаемый посредством упомянутой базы отображения задач в упомянутом устройстве записи, представляющий упомянутую сводку бурильной колонны в каждом интервале ствола буровой скважины, выбирается из группы, состоящей из следующих параметров: глубина начала интервала ствола скважины, длина воротника 1 бура, вес воротника 1 бура, воротник 1 бура, внешний диаметр воротника 1 бура, внутренний диаметр воротника 1 бура, длина воротника 2 бура, вес воротника 2 бура, воротник 2 бура, внешний диаметр воротника 2 бура, внутренний диаметр воротника 2 бура, длина утяжеленной бурильной трубы, вес утяжеленной бурильной трубы, утяжеленная бурильная труба, внешний диаметр утяжеленной бурильной трубы, внутренний диаметр утяжеленной бурильной трубы, длина бурильной трубы, вес бурильной трубы, бурильная труба, внешний диаметр бурильной трубы, внутренний диаметр бурильной трубы, номинал растяжения бурильной трубы, приборы ВНА, длительность, допустимые значения выброса, линейный вес воротника 1 бура, линейный вес воротника 2 бура, линейный вес утяжеленной бурильной трубы, линейный вес бурильной трубы, внешний диаметр воротника бура, внутренний диаметр воротника бура, линейный вес воротника бура, внешний диаметр утяжеленной бурильной трубы, внутренний диаметр утяжеленной бурильной трубы, линейный вес утяжеленной бурильной трубы, внешний диаметр бурильной трубы, внутренний диаметр бурильной трубы и линейный вес бурильной трусы.
24. Способ по п.22, в котором упомянутый один или несколько наборов входных данных для упомянутой задачи разработки бурильной колонны выбирается из группы, состоящей из следующих данных: измеренная глубина, истинная вертикальная глубина, нагрузка на буровую коронку, масса бурового раствора, измеренная глубина, масса бурового раствора, угол наклона, глубина установки обсадной колонны, размер обсадного крепления, проходка, скорость проникновения, время спускоподъемной операции, степень естественного искривления, истинная вертикальная глубина, поровое давление без запаса прочности, размер буровой коронки, верхний предел устойчивости буровой скважины, нижний предел устойчивости буровой скважины, заканчивание необсаженной скважины или обсаженного ствола скважины, местоположение противовыбросового устройства ВОР, название типа обсадного крепления, название интервала ствола скважины, кондуктор, стартовая глубина, конечная глубина, продолжительность работы на дне, статистическая пробуренная проходка для буровой коронки, совокупная UCS, глубина установки обсадной колонны, размер обсадного крепления, давление разрыва обсадного крепления, давление смятия труб обсадного крепления, соединитель обсадного крепления, стоимость обсадного крепления, сортамент обсадного крепления, вес обсадного крепления на фут, внешний диаметр обсадного крепления, внутренний диаметр обсадного крепления, воздушный зазор, измеренная глубина верха обсадного крепления, глубина воды, верх хвостовой части цементного раствора, верх цемента, объем бурового раствора и морская скважина.
25. Устройство хранения программ, считываемое машиной, материально воплощающей программу инструкций, исполняемых машиной, чтобы выполнить этапы способа, приспособленного для проектирования скважины в системе автоматического проектирования скважины, причем упомянутые этапы способа содержат
выбор одной или нескольких задач в диспетчере задач;
подтверждение надлежащего порядка одной или нескольких задач посредством зависимости задач;
поиск в базе данных задач, посредством диспетчера задач, одного или нескольких наборов инструкций, ассоциированных с упомянутой одной или несколькими задачами, выбранными в диспетчере задач и подтвержденными упомянутой зависимостью задач;
поиск в диспетчере доступа, посредством упомянутого диспетчера задач, одного или нескольких наборов входных данных, ассоциированных с упомянутым одним или несколькими наборами инструкций, найденных посредством упомянутого диспетчера задач в базе данных задач;
подтверждение того, что каждый набор входных данных из упомянутого одного или нескольких наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, получается посредством соответствующего одного из упомянутого одного или нескольких наборов инструкций, найденных посредством упомянутого диспетчера задач в упомянутой базе данных задач;
выполнение, посредством упомянутого диспетчера задач, упомянутого одного или нескольких наборов инструкций, и использование посредством упомянутого диспетчера задач упомянутого одного или нескольких наборов входных данных во время выполнения этапа, генерируя, таким образом, набор результатов; и
запись или отображение, посредством базы отображения задач, упомянутого набора результатов в устройстве записи или на устройстве отображения.
26. Устройство хранения программ по п.25, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, выбирается из группы, состоящей из оценки риска, выбора буровой коронки и разработки бурильной колонны.
27. Устройство хранения программ по п.26, в котором упомянутый один или несколько наборов инструкций, найденных посредством упомянутого диспетчера задач в упомянутой базе данных задач, выбирается из группы, состоящей из логических выражений оценки риска и алгоритмов оценки риска, логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
28. Устройство хранения программ по п.27, в котором упомянутый один или несколько наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, выбирается из группы, состоящей из входных данных, обеспеченных для логических выражений оценки риска и алгоритмов оценки риска, входных данных, обеспеченных для логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и входных данных, обеспеченных для логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
29. Устройство хранения программ по п.28, в котором упомянутый набор результатов выбирается из группы, состоящей из выходных данных оценки риска, выходных данных выбора буровой коронки и выходных данных разработки бурильной колонны.
30. Устройство хранения программ по п.25, дополнительно содержащее этапы
изменения, посредством навигационного управления в ответ на ввод пользователя, упомянутого одного или нескольких наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, генерируя, таким образом, один или несколько наборов измененных входных данных;
повторного выполнения, посредством упомянутого диспетчера задач, по меньшей мере части упомянутых одного или нескольких наборов инструкций, и использования, посредством упомянутого диспетчера задач, упомянутого одного или нескольких наборов измененных входных данных, во время этапа повторного выполнения, генерируя, таким образом, второй набор результатов; и
записи или отображения, посредством базы отображения задач, упомянутого второго набора результатов в упомянутом на устройстве записи или на устройстве отображения.
31. Устройство хранения программ по п.30, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, выбирается из группы, состоящей из оценки риска, выбора буровой коронки и разработки бурильной колонны.
32. Устройство хранения программ по п.31, в котором упомянутая по меньшей мере часть упомянутого одного или нескольких наборов инструкций, найденных посредством упомянутого диспетчера задач в упомянутой базе данных задач, выбирается из группы, состоящей из логических выражений оценки риска и алгоритмов оценки риска, логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
33. Устройство хранения программ по п.32, в котором упомянутый один или несколько наборов входных данных, найденных посредством упомянутого диспетчера задач в упомянутом диспетчере доступа, выбирается из группы, состоящей из входных данных, обеспеченных для логических выражений оценки риска и алгоритмов оценки риска, входных данных, обеспеченных для логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и входных данных, обеспеченных для логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
34. Устройство хранения программ по п.33, в котором упомянутый второй набор результатов выбирается из группы, состоящей из выходных данных оценки риска, выходных данных выбора буровой коронки и выходных данных разработки бурильной колонны.
35. Устройство хранения программ по п.25, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, содержит задачу оценки риска, приспособленную для генерации информации риска в ответ на упомянутый один или несколько наборов входных данных.
36. Устройство хранения программ по п.35, в котором упомянутый набор результатов для упомянутой задачи оценки риска, записываемый или отображаемый посредством упомянутой базы отображения задач на упомянутом устройстве записи или устройстве отображения, содержит упомянутую информацию риска, причем упомянутая информация риска включает в себя отдельные риски, риски подкатегорий и категории риска.
37. Устройство хранения программ по п.36, в котором упомянутые отдельные риски выбираются из группы, состоящей шч следующих факторов: H2S и CO2, гидраты, глубина скважинной воды, извилистость, степень естественного искривления, индекс направленного бурения, угол наклона, горизонтальное смещение, износ обсадного крепления, высокое поровое давление, низкое поровое давление, твердая порода, мягкая порода, высокая температура, глубина воды к номиналу буровой вышки, глубина скважины к номиналу буровой вышки, масса бурового раствора к выбросу, масса бурового раствора к потерям, масса бурового раствора к разрыву, окно массы бурового раствора, окно устойчивости буровой скважины, устойчивость буровой скважины, длина интервала ствола скважины, конструктивный параметр обсадного крепления, зазор между стволом скважины и обсадным креплением, зазор между обсадными креплениями, зазор между обсадным креплением и буровой коронкой, линейный вес обсадного крепления, максимальное избыточное тяговое усилие обсадного крепления, нижний верх цемента, цемент к выбросу, цемент к потерям, цемент к разрыву, избыточная работа буровой коронки, работа буровой коронки, проходка буровой коронки, срок службы буровой коронки, обороты буровой коронки, механическая скорость проходки (ROP) буровой коронки, максимальный запас избыточного тягового усилия, прочность на сжатие буровой коронки, допустимые значения выброса, критический расход, максимальный расход, маленькая площадь промывочной насадки, давление стояка, ECD к разрыву, ECD к потерям, выгоды, среднее выгод, потери, среднее потерь, прихват трубы, среднее прихвата трубы, механические проблемы, среднее механических проблем, среднее риска, подводное противовыбросовое устройство ВОР, большой ствол скважины, маленький ствол скважины, число обсадных колонн, обрыв бурильной колонны и буровой шлам.
38. Устройство хранения программ по п.36, в котором упомянутые риски подкатегорий упомянутых категорий рисков выбираются из группы, состоящей из следующих факторов: риски выгод, риски потерь, риски прихвата трубы и механические риски.
39. Устройство хранения программ по п.36, в котором упомянутые категории рисков выбираются из группы, состоящей из следующих факторов: усредненный отдельный риск, усредненный риск подкатегории, суммарный риск, усредненный суммарный риск, потенциальный риск для каждой задачи разработки и реальный риск для каждой задачи разработки.
40. Устройство хранения программпо п.36, в котором упомянутый один или несколько наборов входных данных для упомянутой задачи оценки риска выбирается из группы, состоящей из следующих факторов: глубина установки обсадной колонны, измеренная глубина, истинная вертикальная глубина, масса бурового раствора, измеренная глубина, ROP, поровое давление, статическая температура, подача насоса, степень естественного искривления, ECD, угол наклона, размер ствола скважины, размер обсадного крепления, отклонение к востоку - отклонение к западу, отклонение к северу - отклонение к югу, глубина воды, максимальная глубина воды, максимальная глубина скважины, допустимые значения выброса, вес воротника 1 бура, вес воротника 2 бура, вес бурильной трубы, вес утяжеленной бурильной трубы, расчетная величина растяжения бурильной трубы, верхний предел устойчивости буровой скважины, нижний предел устойчивости буровой скважины, неограниченная прочность на сжатие, размер буровой коронки, механическая энергия бурения UCS, интегрированная по расстоянию, пробуренному буровой коронкой, отношение пробуренной проходки к статистической проходке, совокупная UCS, совокупная избыточная UCS, отношение совокупной UCS, усредненная UCS горной породы в интервале ствола скважины, усредненная UCS буровой коронки горной породы в интервале, статистический срок службы буровой коронки, статистическая пробуренная проходка для буровой коронки, RPM, продолжительность работы на дне, вычисленные суммарные обороты буровой коронки, время спускоподъемной операции, критический расход, максимальный расход в интервале ствола скважины, минимальный расход в интервале ствола скважины, расход, суммарная площадь промывочной насадки буровой коронки, верх цемента, верх хвостовой части цементного раствора, длина передней части цементного раствора, длина хвостовой части цементного раствора, плотность цемента передней части цементного раствора, плотность цемента хвостовой части цементного раствора, вес обсадного крепления на фут, давление разрыва обсадного крепления, давление смятия труб обсадного крепления, название типа обсадного крепления, гидростатическое давление цементного столба, стартовая глубина, конечная глубина, кондуктор, глубина начала интервала ствола скважины, закачивание не обсаженной или обсаженной скважины, внутренний диаметр обсадного крепления, внешний диаметр обсадного крепления, тип бурового раствора, поровое давление без запаса прочности, конструктивный параметр разрыва труб, конструктивный параметр давления смятия труб обсадного крепления, конструктивный параметр растяжения труб, номинал нагрузки буровой установки, номинал буровой лебедки, номинал компенсатора бурильной колонны, номинал растяжения труб, статистическая механическая скорость проходки (ROP) буровой коронки, статистическое число оборотов в минуту (RPM) буровой коронки, тип скважины, максимальное давление, номинал максимального линейного давления, давление циркуляции, максимальная UCS буровой коронки, воздушный зазор, глубина установки обсадной колонны, наличие H2S, наличие CO2, морская скважина, максимальный предел расхода.
41. Устройство хранения программ по п.25, в котором упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач, содержит задачу выбора буровой коронки, приспособленную для генерации последовательности буровых коронок и других ассоциированных данных в ответ на упомянутый один или несколько наборов входных данных.
42. Устройство хранения программ по п.41, в котором упомянутый набор результатов для упомянутой задачи выбора буровой коронки, который записывается или отображается посредством упомянутой базы отображения задач на упомянутом устройстве записи или устройстве отображения, содержит упомянутую последовательность буровых коронок и других ассоциированных данных.
43. Устройство хранения программ по п.42, в котором упомянутый набор результатов для упомянутой задачи выбора буровой коронки, записываемый или отображаемый посредством упомянутой базы отображения задач на упомянутом устройстве записи или устройстве отображения, выбирается из группы, состоящей из следующих факторов: измеренная глубина, совокупная UCS (неограниченная прочность на сжатие), совокупная избыточная UCS, размер буровой коронки, тип буровой коронки, стартовая глубина, конечная глубина, глубина начала интервала ствола скважины, усредненная UCS горной породы в интервале ствола скважины, максимальная UCS буровой коронки, усредненная UCS горной породы в интервале ствола скважины для буровой коронки, проходка, статистическая пробуренная проходка для буровой коронки, отношение пробуренной проходки к статистической проходке, статистический срок службы буровой коронки, продолжительность работы на дне, скорость проходки (ROP), статистическая скорость проходки (ROP) буровой коронки, механическая энергия бурения (UCS (неограниченная прочность на сжатие), интегрированная по расстоянию, пробуренному буровой коронкой), нагрузка на буровую коронку, число оборотов в минуту (RPM), статистическое число оборотов в минуту (RPM) буровой коронки, вычисленное суммарное число оборотов в минуту (RPM) буровой коронки, время спускоподъемной операции, совокупный избыток как отношение к совокупной UCS, стоимость буровой коронки и название интервала ствола скважины.
44. Устройство хранения программ по п.42, в котором упомянутый один или несколько наборов входных данных для упомянутой задачи выбора буровой коронки выбирается из группы, состоящей из измеренной глубины, неограниченной прочности на сжатие, глубины установки обсадной колонны, кондуктора, названия типа обсадного крепления, поденной оплаты буровой вышки, оплаты по развертыванию буровой вышки и названия интервала ствола скважины.
45. Устройство хранения программ по п.25, в котором упомянутая одна или несколько задач, выбранных т упомянутом диспетчере задач, содержит задачу разработки бурильной колонны, приспособленную для генерации сводки бурильной колонны в каждом интервале ствола буровой скважины в ответ на упомянутый один или несколько наборов входных данных.
46. Устройство хранения программ по п.45, в котором упомянутый набор результатов для упомянутой задачи разработки бурильной колонны, который записывается или отображается посредством упомянутой базы отображения задач в упомянутом на устройстве записи или на устройстве отображения, содержит упомянутую сводку бурильной колонны в каждом интервале ствола буровой скважины.
47. Устройство хранения программ по п.46, в котором упомянутый набор результатов для упомянутой задачи разработки бурильной колонны, записываемый или отображаемый посредством упомянутой базы отображения задач на упомянутом устройстве записи, представляющий упомянутую сводку бурильной колонны в каждом интервале ствола буровой скважины, выбирается из группы, состоящей из следующих параметров: глубина начала интервала ствола скважины, длина воротника 1 бура, вес воротника 1 бура, воротник 1 бура, внешний диаметр воротника 1 бура, внутренний диаметр воротника 1 бура, длина воротника 2 бура, вес воротника 2 бура, воротник 2 бура, внешний диаметр воротника 2 бура, внутренний диаметр воротника 2 бура, длина утяжеленной бурильной трубы, вес утяжеленной бурильной трубы, утяжеленная бурильная труба, внешний диаметр утяжеленной бурильной трубы, внутренний диаметр утяжеленной бурильной трубы, длина бурильной трубы, вес бурильной трубы, бурильная труба, внешний диаметр бурильной трубы, внутренний диаметр бурильной трубы, номинал растяжения бурильной трубы, приборы ВНА, длительность, допустимые значения выброса, линейный вес воротника 1 бура, линейный вес воротника 2 бура, линейный вес утяжеленной бурильной трубы, линейный вес бурильной трубы, внешний диаметр воротника бура, внутренний диаметр воротника бура, линейный вес воротника бура, внешний диаметр утяжеленной бурильной трубы, внутренний диаметр утяжеленной бурильной трубы, линейный вес утяжеленной бурильной трубы, внешний диаметр бурильной трубы, внутренний диаметр бурильной трубы и линейный вес бурильной трубы.
48. Устройство хранения программ по п.46, в котором упомянутый один или несколько наборов входных данных для упомянутой задачи разработки бурильной колонны выбирается из группы, состоящей из следующих данных: измеренная глубина, истинная вертикальная глубина, нагрузка на буровую коронку, масса бурового раствора, измеренная глубина массы бурового раствора, угол наклона, глубина установки обсадной колонны, размер обсадного крепления, проходка, скорость проникновения, время спускоподъемной операции, степень естественного искривления, истинная вертикальная глубина, поровое давление без запаса прочности, размер буровой коронки, верхний предел устойчивости буровой скважины, нижний предел устойчивости буровой скважины, заканчивание необсаженной скважины или обсаженного ствола скважины, местоположение противовыбросового устройства ВОР, название типа обсадного крепления, название интервала ствола скважины, кондуктор, стартовая глубина, конечная глубина, продолжительность работы на дне, статистическая пробуренная проходка для буровой коронки, совокупная UCS, глубина установки обсадной колонны, размер обсадного крепления, давление разрыва обсадного крепления, давление смятия труб обсадного крепления, соединитель обсадного крепления, стоимость обсадного крепления, сортамент обсадного крепления, вес обсадного крепления на фут, внешний диаметр обсадного крепления, внутренний диаметр обсадного крепления, воздушный зазор, измеренная глубина верха обсадного крепления, глубина воды, верх хвостовой части цементного раствора, верх цемента, объем бурового раствора и морская скважина.
49. Система автоматического проектирования скважины, содержащая
устройство диспетчера задач, выполненное с возможностью поиска одной или нескольких задач, выбранных пользователем;
устройство зависимости задач, выполненное с возможностью подтверждения надлежащего порядка упомянутой одной или нескольких задач,
причем упомянутое устройство диспетчера задач осуществляет поиск в базе данных задач одного или нескольких наборов инструкций, ассоциированных с упомянутой одной или несколькими задачами, полученными в упомянутом устройстве диспетчера задач и подтвержденными упомянутым устройством зависимости задач,
причем упомянутое устройство диспетчера задач осуществляет поиск в диспетчере доступа одного или нескольких наборов входных данных, ассоциированных с упомянутым одним или несколькими наборами инструкций, найденных посредством упомянутого диспетчера задач в базе данных задач;
устройство транслятора, выполненное с возможностью подтверждения того, что каждый набор входных данных из упомянутого одного или нескольких наборов входных данных, найденных посредством упомянутого устройства диспетчера задач в упомянутом диспетчере доступа, получается посредством соответствующего упомянутого одного или нескольких наборов инструкций, найденных посредством упомянутого устройства диспетчера задач в упомянутой базе данных задач,
причем упомянутый диспетчер задач выполняет упомянутый один или несколько наборов инструкций и использует упомянутый один или несколько наборов входных данных во время выполнения упомянутого одного или нескольких наборов инструкций, генерируя, таким образом, набор результатов; и
устройство базы отображения задач, выполненное с возможностью записи или отображения упомянутого набора результатов на устройстве записи или устройстве отображения.
50. Система по п.49, в которой упомянутая одна или несколько задач, выбранных в упомянутом диспетчере задач упомянутым пользователем, выбирается из группы, состоящей из оценки риска, выбора буровой коронки и разработки бурильной колонны.
51. Система по п.50, в которой упомянутый один или несколько наборов инструкций, найденных посредством упомянутого устройства диспетчера задач в упомянутой базе данных задач, выбирается из группы, состоящей из логических выражений оценки риска и алгоритмов оценки риска, логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
52. Система по п.51, в которой упомянутый один или несколько наборов входных данных, найденных посредством упомянутого устройства диспетчера задач в упомянутом диспетчере доступа, выбирается из группы, состоящей из входных данных, обеспеченных для логических выражений оценки риска и алгоритмов оценки риска, входных данных, обеспеченных для логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и входных данных, обеспеченных для логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
53. Система по п.52, в которой упомянутый набор результатов выбирается из группы, состоящей из выходных данных оценки риска, выходных данных выбора буровой коронки и выходных данных разработки бурильной колонны.
54. Система по п.49, дополнительно содержащая
устройство навигационного управления, отвечающее на ввод пользователя, выполненное с возможностью изменения упомянутого одного или нескольких наборов входных данных, найденных посредством упомянутого устройства диспетчера задач в упомянутом диспетчере доступа, генерируя, таким образом, один или несколько наборов измененных входных данных;
причем упомянутое устройство диспетчера задач повторно выполняет по меньшей мере часть упомянутого одного или нескольких наборов инструкций и использует упомянутый один или несколько наборов измененных входных данных, во время этапа повторного выполнения упомянутой по меньшей мере части упомянутого одного или нескольких наборов инструкций, генерируя, таким образом, второй набор результатов; и
при этом упомянутое устройство базы отображения задач записывает или отображает упомянутый второй набор результатов в упомянутом устройстве записи или на устройстве отображения.
55. Система по п.54, в которой упомянутая одна или несколько задач, выбранных т упомянутом диспетчере задач упомянутым пользователем, выбирается из группы, состоящей из оценки риска, выбора буровой коронки и разработки бурильной колонны.
56. Система по п.55, в которой упомянутая по меньшей мере часть упомянутого одного или нескольких наборов инструкций, найденных посредством упомянутого устройства диспетчера задач в упомянутой базе данных задач, выбирается из группы, состоящей из логических выражений оценки риска и алгоритмов оценки риска, логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
57. Система по п.56, в которой упомянутый один или несколько наборов входных данных, найденных посредством упомянутого устройства диспетчера задач в упомянутом диспетчере доступа, выбирается из группы, состоящей из входных данных, обеспеченных для логических выражений оценки риска и алгоритмов оценки риска, входных данных, обеспеченных для логических выражений выбора буровой коронки и алгоритмов выбора буровой коронки, и входных данных, обеспеченных для логических выражений разработки бурильной колонны и алгоритмов разработки бурильной колонны.
58. Система по п.57, в которой упомянутый второй набор результатов выбирается из группы, состоящей из выходных данных оценки риска, выходных данных выбора буровой коронки и выходных данных разработки бурильной колонны.
Текст

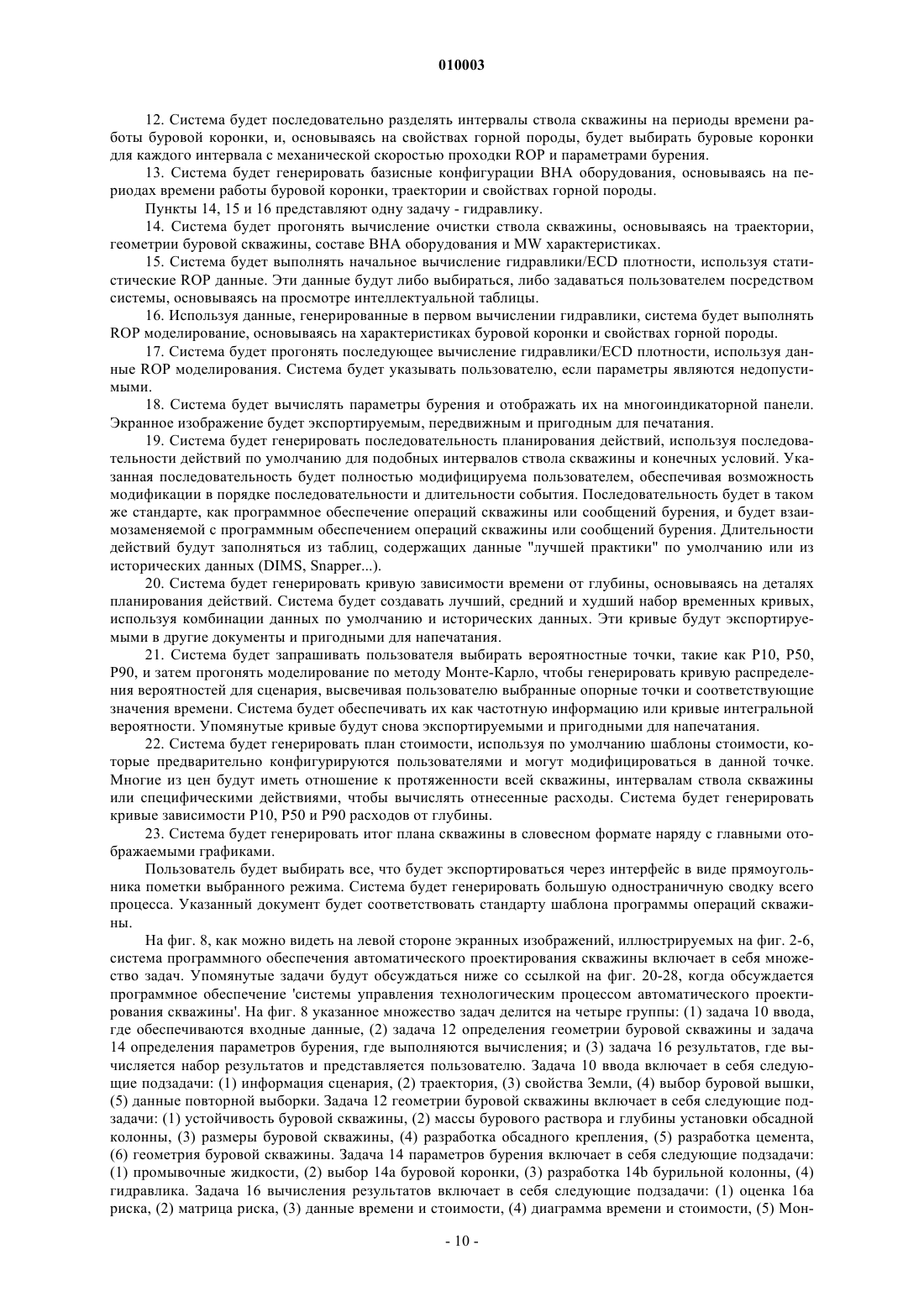

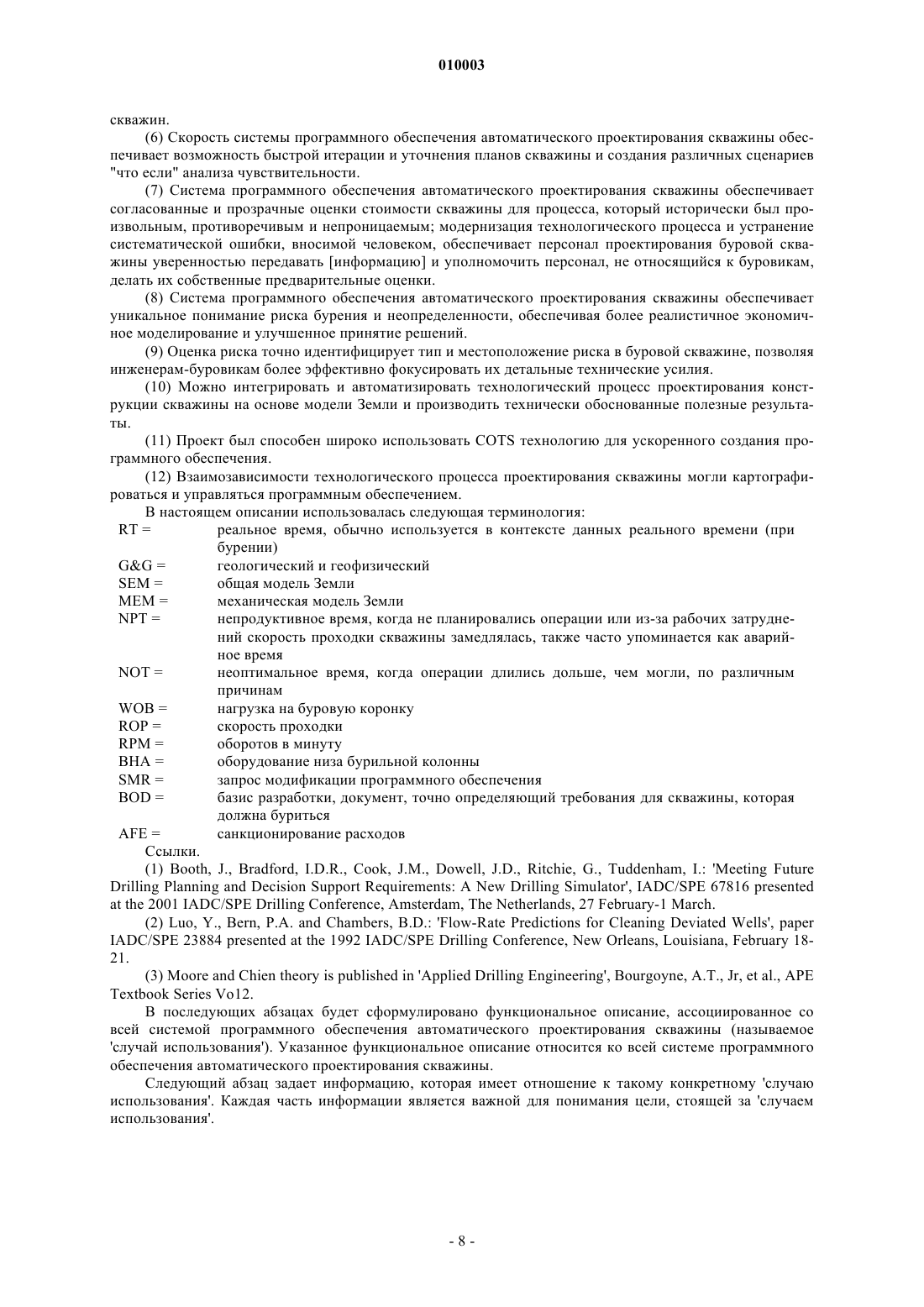

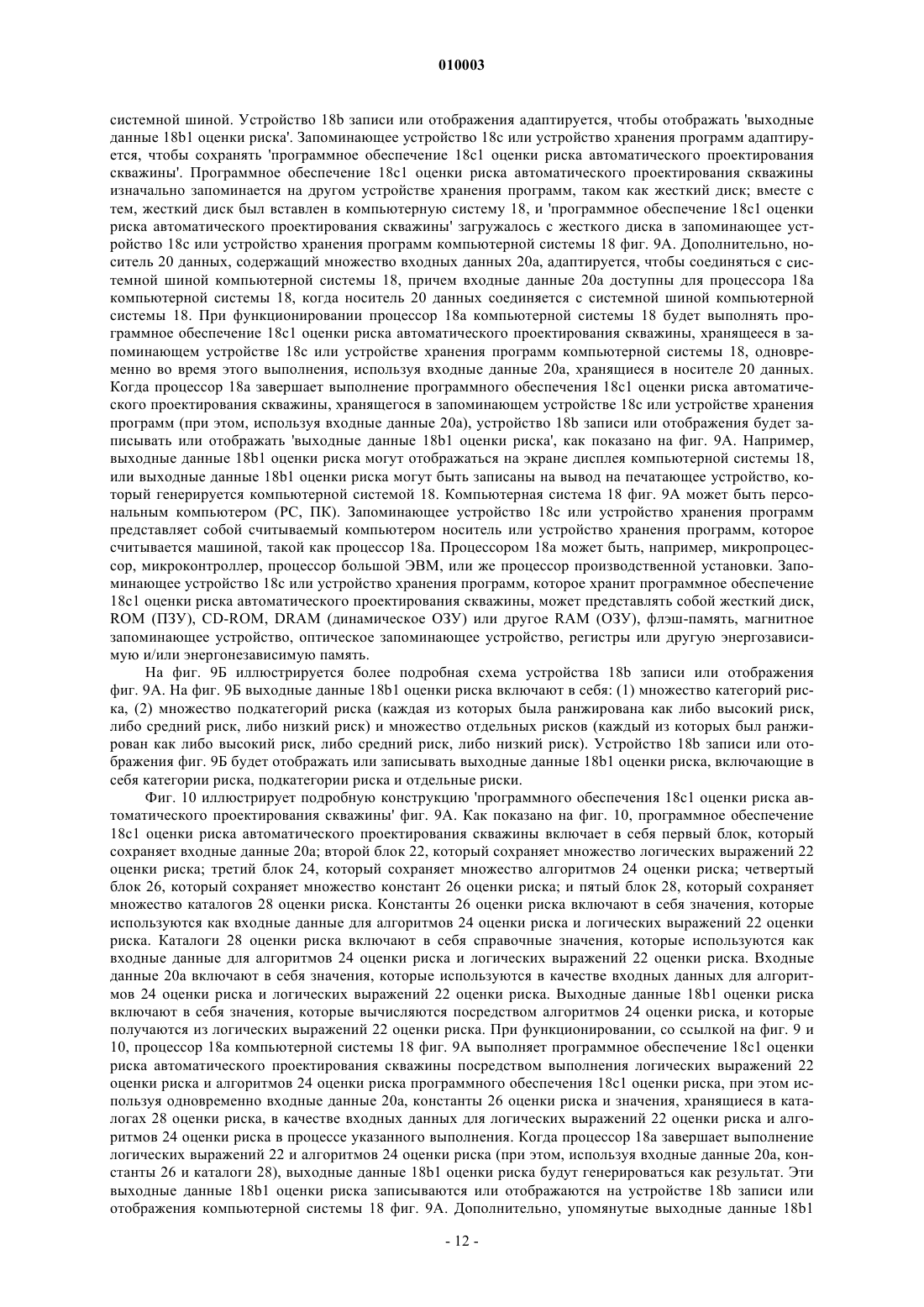

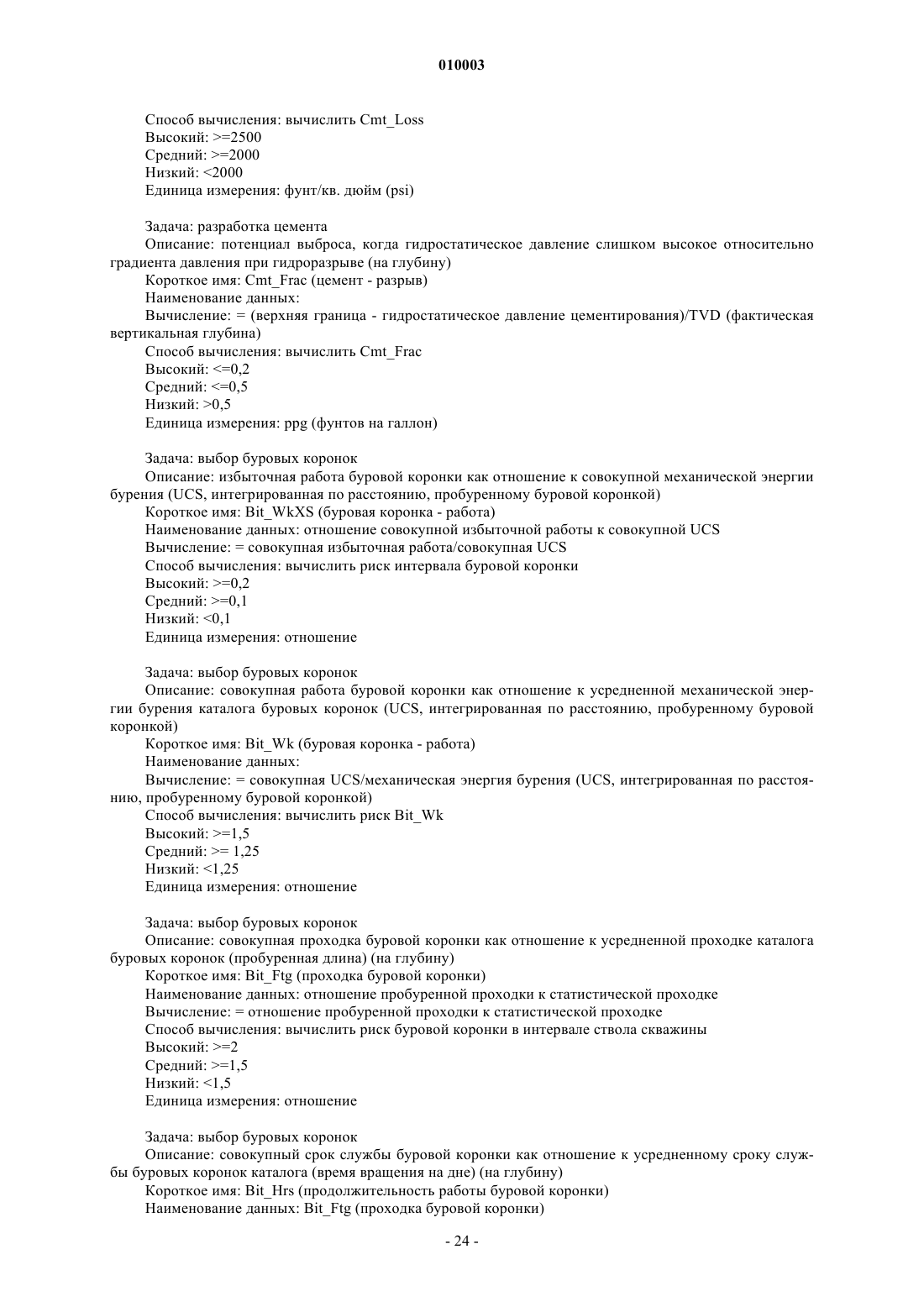

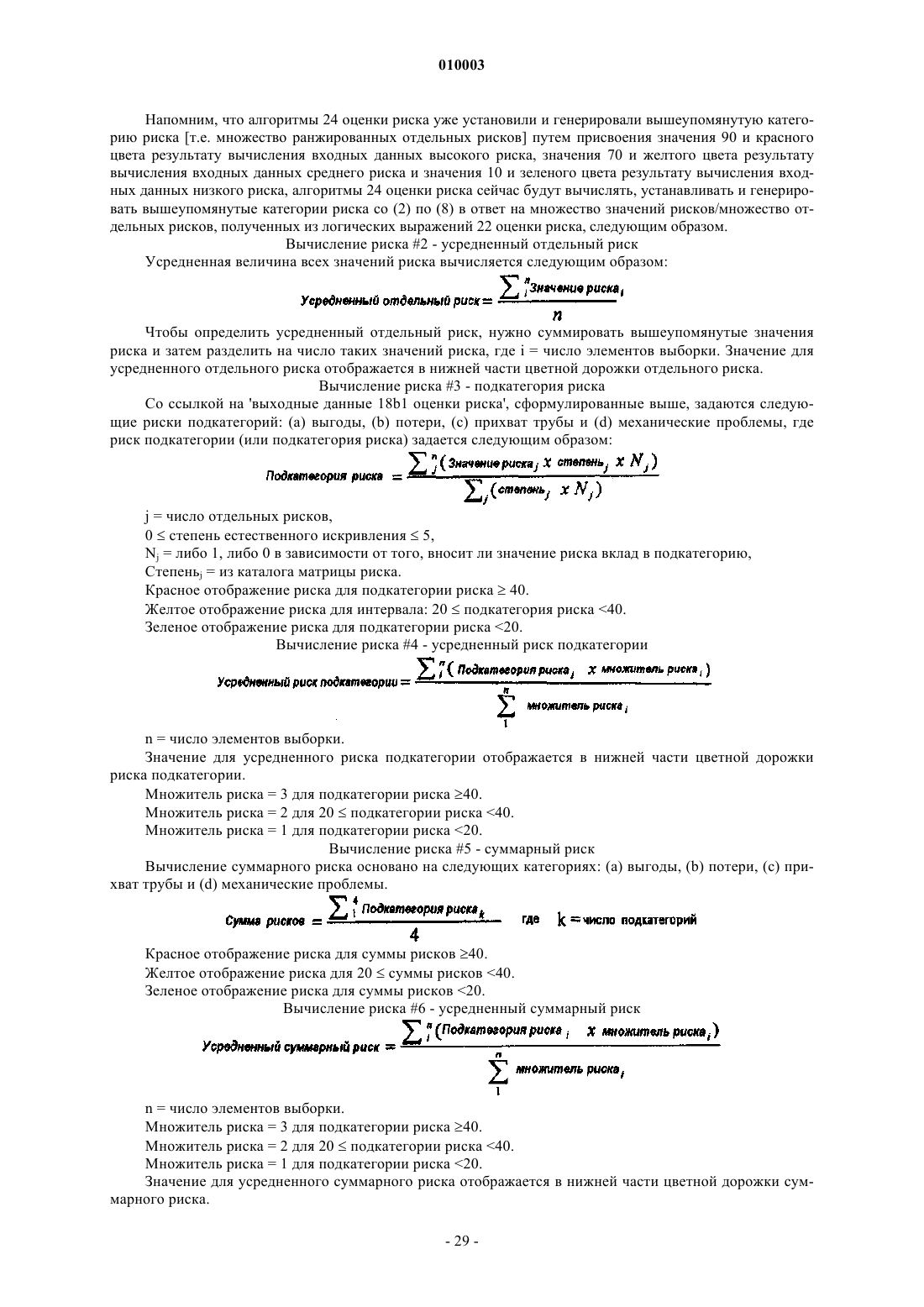

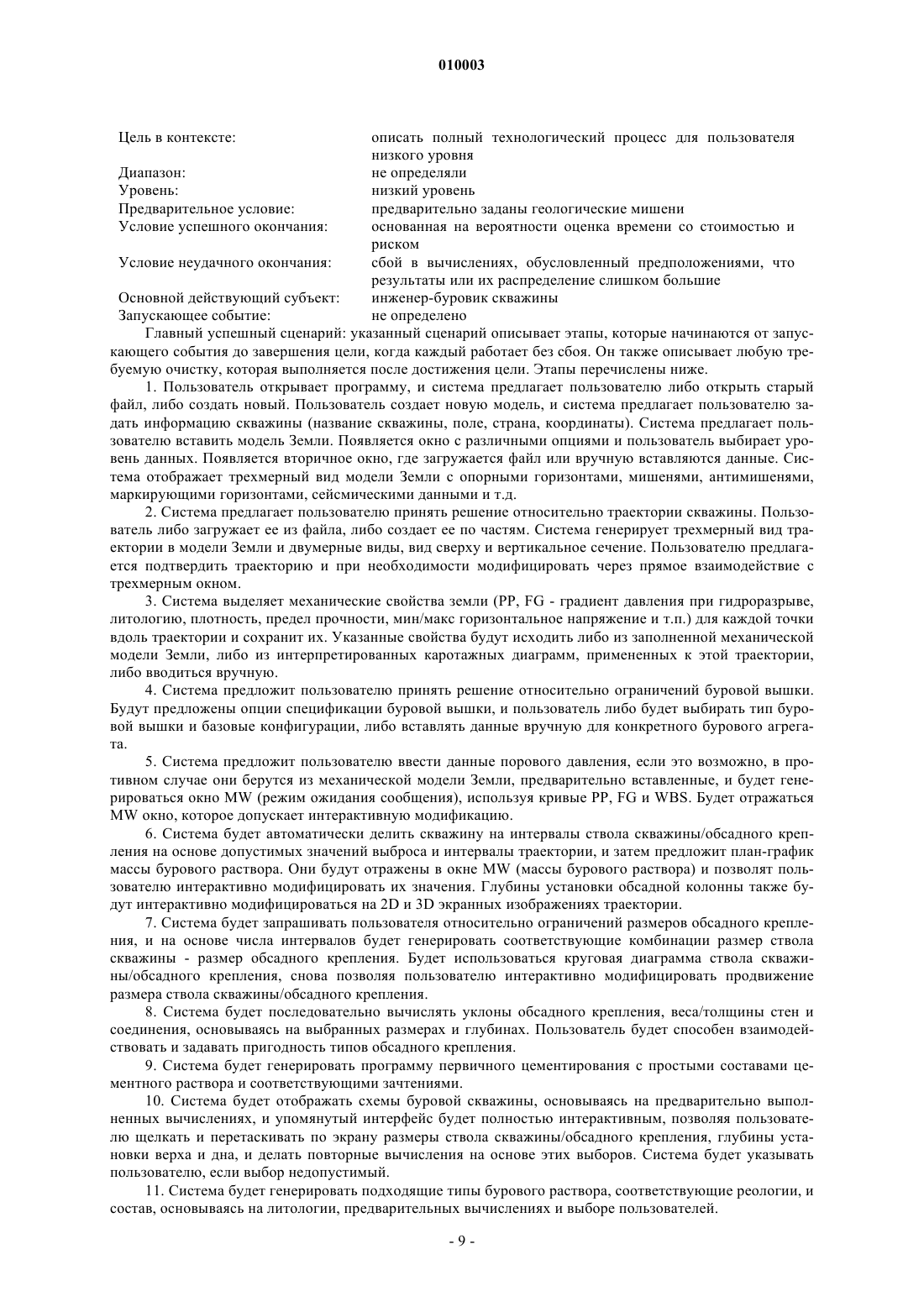

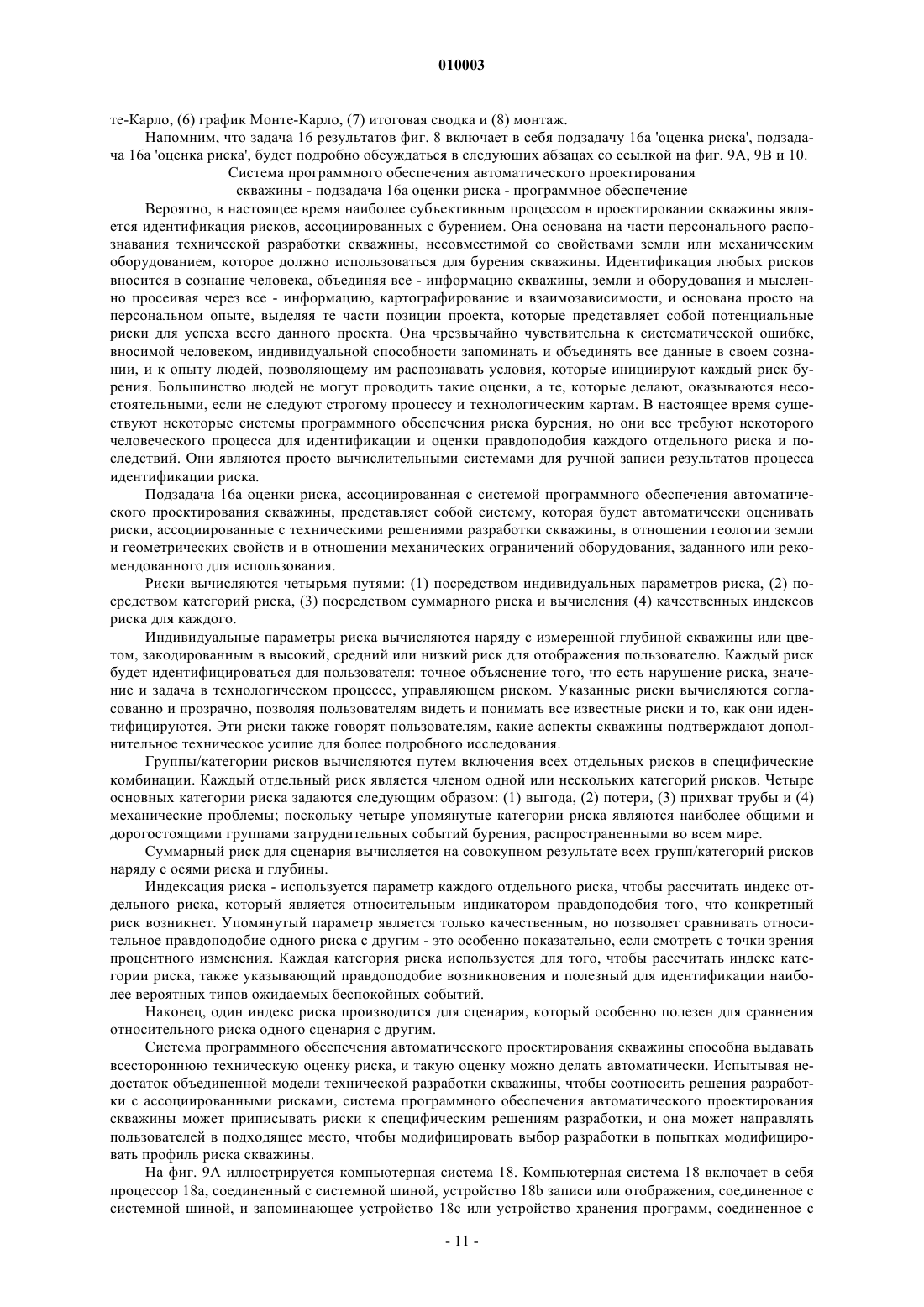

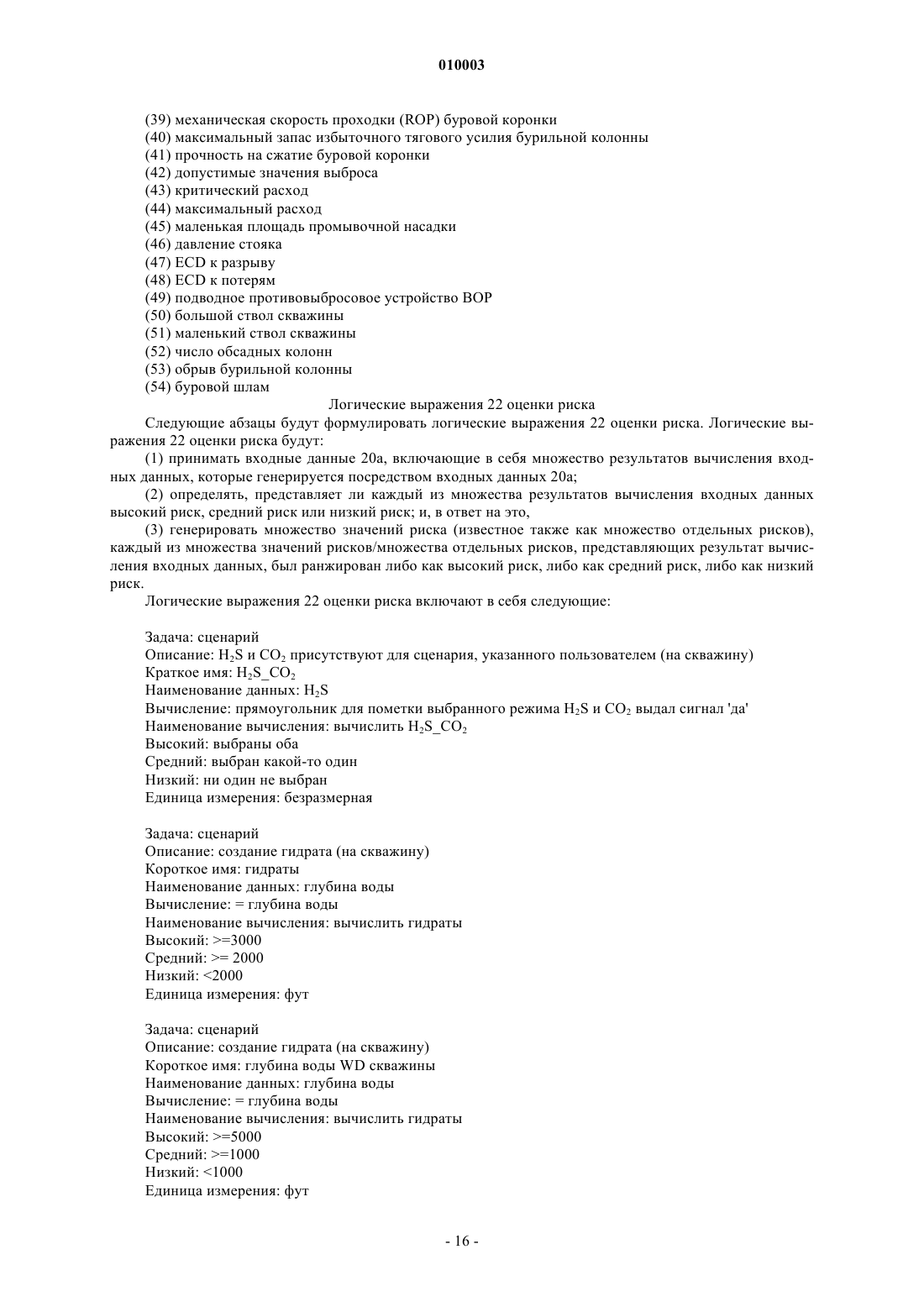

010003 Уровень техники изобретения Предмет настоящего изобретения относится к системе программного обеспечения, которая должна сохраняться в компьютерной системе, такой как персональный компьютер, для обеспечения интегральной системы управления технологическим процессом проектирования скважины с учетом зависимости процессов. Минимизация стоимости буровой скважины и ассоциированных рисков требует методов проектирования конструкции скважины, которые учитывают взаимозависимости в разработке буровой скважины. Неустранимая трудность состоит в том, что большинство процессов и систем разработки существуют как независимые инструменты, используемые для решения индивидуальных задач различными дисциплинами, вовлеченными в процесс проектирования. В условиях, когда все более и более трудные скважины высокой значимости бурятся с меньшими ресурсами, сейчас более, чем когда-либо, существует необходимость в инструменте быстрого проектирования, оценки стоимости и риска скважины. Настоящее описание изобретения раскрывает систему программного обеспечения, представляющую автоматизированный процесс, приспособленный для объединения технологического процесса конструкции скважины и учета взаимозависимостей процесса. Автоматизированный процесс основан на имитаторе бурения, причем процесс представляет собой высокоинтерактивный процесс, воплощенный в системе программного обеспечения, которая:(1) позволяет тесно связывать правила техники эксплуатации конструкции скважины с геологическими и геомеханическими моделями;(2) позволяет объектовым группам планировать реалистические траектории скважины путем автоматической генерации оценок стоимости с оценками риска, обеспечивая, тем самым, возможность быстрой сортировки и экономической оценки перспектив;(3) позволяет объектовым группам количественно определять значение дополнительной информации путем обеспечения понимания воздействия на бизнес из-за неопределенностей проекта;(4) снижает время, требуемое для того, чтобы инженеры-буровики оценили риски и создали вероятностные оценки времени и стоимости, справедливые для разработки спроектированной скважины;(5) позволяет инженерам-буровикам немедленно оценивать воздействие на бизнес и ассоциированные риски от применения новых технологий, новых процедур, новых или различных подходов к разработке скважин. Обсуждение указанных пунктов иллюстрирует применение технологического процесса и подтверждает значимость, скорость и точность этого интегрального инструмента проектирования скважины и принятия решений. Минимизация стоимости буровой скважины и ассоциированных рисков требует хороших методов проектирования конструкции скважины, которые учитывают все взаимозависимости, возникающие в связи с разработкой скважин. Неустранимая трудность состоит в том, что большинство процессов и систем разработки, которые используются в настоящее время, существуют как независимые инструменты,используемые для индивидуальных задач различными дисциплинами, вовлеченными в процесс проектирования. Хотя последовательности этапов, вовлеченных в проектирование конструкции скважины, хорошо определены и понятны, взаимозависимости между упомянутыми этапами и результирующий технологический процесс никогда ранее не анализировались, и, следовательно, в прошлом не было обеспечено технического решения для цели снижения времени, которое тратится на создание точных результатов. Сущность изобретения Один аспект настоящего изобретения включает в себя способ проектирования скважины в системе автоматического проектирования скважины, содержащий следующие этапы: выбор одной или нескольких задач в диспетчере задач; подтверждение надлежащего порядка одной или нескольких задач посредством взаимозависимости задач; поиск в базе данных задач, посредством диспетчера задач, одного или нескольких наборов инструкций, ассоциированных с одной или несколькими задачами, выбранными в диспетчере задач и подтвержденными посредством зависимости задач; поиск в диспетчере доступа, посредством диспетчера задач, одного или нескольких наборов входных данных, ассоциированных с одним или несколькими наборами инструкций, найденных диспетчером задач в базе данных задач; подтверждение того, что каждый набор входных данных из одного или нескольких наборов входных данных,найденных диспетчером задач в диспетчере доступа, получается посредством соответствующего одного или нескольких наборов инструкций, найденных диспетчером задач в базе данных задач; выполнение,посредством диспетчера задач, одного или нескольких наборов инструкций, и использование диспетчером задач одного или нескольких наборов входных данных во время выполнения этапа, генерируя, таким образом, набор результатов; и запись или отображение, посредством базы отображения задач, набора результатов на устройстве записи или устройстве отображения. Другой аспект настоящего изобретения включает в себя устройство хранения программ, считываемое машиной, реально воплощающей программу инструкций, исполняемых машиной, чтобы выполнить этапы способа, приспособленного для проектирования скважины в системе автоматического проектирования скважины, при этом этапы способа содержат выбор одной или нескольких задач в диспетчере задач; подтверждение надлежащего порядка одной или нескольких задач посредством зависимости задач;-1 010003 поиск в базе данных задач, посредством диспетчера задач, одного или нескольких наборов инструкций,ассоциированных с одной или несколькими задачами, выбранными в диспетчере задач и подтвержденными зависимостью задач; поиск в диспетчере доступа, посредством диспетчера задач, одного или нескольких наборов входных данных, ассоциированных с одним или несколькими наборами инструкций,найденных диспетчером задач в базе данных задач; подтверждение того, что каждый набор входных данных из одного или нескольких наборов входных данных, найденных диспетчером задач в диспетчере доступа, получается посредством соответствующего одного или нескольких наборов инструкций, найденных диспетчером задач в базе данных задач; выполнение, посредством диспетчера задач, одного или нескольких наборов инструкций, и использование диспетчером задач одного или нескольких наборов входных данных во время выполнения этапа, генерируя, таким образом, набор результатов; и запись или отображение, посредством базы отображения задач, набора результатов на устройстве записи или устройстве отображения. Другой аспект настоящего изобретения включает в себя систему автоматического проектирования скважины, содержащую устройство диспетчера задач, выполненное с возможностью поиска одной или нескольких задач, выбранных пользователем; устройство зависимости задач, выполненное с возможностью подтверждения надлежащего порядка одной или нескольких задач, причем устройство диспетчера задач ищет в базе данных задач один или несколько наборов инструкций, ассоциированных с одной или несколькими задачами, полученными в устройстве диспетчера задач и подтвержденными устройством зависимости задач, причем устройство диспетчера задач ищет в диспетчере доступа один или несколько наборов входных данных, ассоциированных с одним или несколькими наборами инструкций, найденных диспетчером задач в базе данных задач; устройство транслятора, выполненное с возможностью подтверждения того, что каждый набор входных данных из одного или нескольких наборов входных данных,найденных устройством диспетчера задач в диспетчере доступа, получается посредством соответствующего одного или нескольких наборов инструкций, найденных устройством диспетчера задач в базе данных задач, причем диспетчер задач выполняет один или несколько наборов инструкций и использует один или несколько наборов входных данных во время выполнения одного или нескольких наборов инструкций, таким образом, генерируя набор результатов; и устройство базы отображения задач, выполненное с возможностью записи или отображения набора результатов на устройстве записи или устройстве отображения. Дополнительные области применимости настоящего изобретения станут очевидны из представленного здесь подробного описания. Однако должно быть понятно, что подробное описание и конкретные примеры, представляющие предпочтительный вариант осуществления настоящего изобретения, приведены только для иллюстрации, поскольку после прочтения нижеследующего подробного описания специалистам станут очевидны различные изменения и модификации в пределах рамок и сущности настоящего изобретения. Краткое описание чертежей В дальнейшем изобретение поясняется описанием конкретных вариантов его осуществления со ссылками на сопровождающие чертежи, на которых: фиг. 1 иллюстрирует схему архитектуры программного обеспечения, показывающую модульной характер для поддержки заказных технологических процессов,фиг. 2, включающая в себя фиг. 2 А, 2 Б, 2 В и 2 Г, иллюстрирует типичный вид задачи, состоящий из технологического процесса, помощи и холстов данных,фиг. 3, включающая в себя фиг. 3 А, 3 Б, 3 В и 3 Г, иллюстрирует устойчивость буровой скважины,массы бурового раствора и глубины установки обсадной колонны,фиг. 4, включающая в себя фиг. 4 А, 4 Б, 4 В и 4 Г, иллюстрирует оценку риска,фиг. 5, включающая в себя фиг. 5 А, 5 Б, 5 В и 5 Г, иллюстрирует распределение времени и стоимости по методу Монте-Карло,фиг. 6, включающая в себя фиг. 6 А, 6 Б, 6 В и 6 Г, иллюстрирует вероятностное время и стоимость в зависимости от глубины,фиг. 7, включающая в себя фиг. 7 А, 7 Б, 7 В и 7 Г, иллюстрирует итоговый монтаж,фиг. 8 иллюстрирует технологический процесс в системе программного обеспечения автоматического проектирования скважины,фиг. 9 А иллюстрирует компьютерную систему, которая хранит программное обеспечение оценки риска автоматического проектирования скважины,фиг. 9 Б иллюстрирует экранное изображение, показанное на устройстве записиили отображения компьютерной системы фиг. 9 А,фиг. 10 иллюстрирует подробную структуру программного обеспечения оценки риска автоматического проектирования скважины, хранимого в компьютерной системе фиг. 9 А,фиг. 11 иллюстрирует блок-схему, представляющую конструкцию программного обеспечения оценки риска автоматического проектирования скважины фиг. 10, которое хранится в компьютерной системе фиг. 9 А,фиг. 12 иллюстрирует компьютерную систему, которая хранит программное обеспечение выбора-2 010003 буровой коронки автоматического проектирования скважины,фиг. 13 иллюстрирует подробную конструкцию программного обеспечения выбора буровой коронки автоматического проектирования скважины, хранимого в компьютерной системе фиг. 12,фиг. 14 А и 14 Б иллюстрируют блок-схемы, представляющие функциональную операцию программного обеспечения выбора буровой коронки автоматического проектирования скважины фиг. 13,фиг. 15 иллюстрирует экранное изображение выбора буровой коронки, которое генерируется устройством записи или устройством отображения, ассоциированным с компьютерной системой фиг. 12,хранящей программное обеспечение выбора буровой коронки автоматического проектирования скважины,фиг. 16 иллюстрирует компьютерную систему, которая хранит программное обеспечение разработки бурильной колонны автоматического проектирования скважины,фиг. 17 иллюстрирует подробную конструкцию программного обеспечения разработки бурильной колонны автоматического проектирования скважины, хранимого в компьютерной системе фиг. 16,фиг. 18 иллюстрирует более подробную конструкцию системы программного обеспечения разработки бурильной колонны автоматического проектирования скважины фиг. 16 и 17, включая алгоритмы и логические выражения разработки бурильной колонны,фиг. 19 иллюстрирует типичное экранное изображение разработки бурильной колонны, которое может записываться или отображаться на устройстве записи или устройстве 62b отображения на фиг. 16 и которое отображает выходные данные 62b1 разработки бурильной колонны на фиг. 16,фиг. 20 иллюстрирует компьютерную систему типов, иллюстрированных на фиг. 9 А, 12 и 16, которая хранит программное обеспечение системы управления технологическим процессом автоматического проектирования скважины настоящего изобретения,фиг. 21 иллюстрирует блок-схему программного обеспечения системы управления технологическим процессом автоматического проектирования скважины настоящего изобретения,фиг. 22 А-22 Ж иллюстрируют более подробную конструкцию каждого из блоков, содержащих программное обеспечение системы управления технологическим процессом автоматического проектирования скважины фиг. 21 настоящего изобретения,фиг. 23 иллюстрирует более подробную конструкцию базы данных задач и диспетчера задач, ассоциированных с программным обеспечением системы управления технологическим процессом автоматического проектирования скважины настоящего изобретения фиг. 20-22,фиг. 24 и 25 иллюстрируют функцию, ассоциированную с диспетчером задач программного обеспечения системы управления технологическим процессом автоматического проектирования скважины настоящего изобретения, имеющую отношение к выбору пользователем одной или более задач, которые должны выполняться последовательно,фиг. 26 иллюстрирует более подробную конструкцию базы данных задач, включая ее интерфейс с навигационным управлением, диспетчером доступа и базой отображения задач, и фиг. 27 и 28 иллюстрируют функцию, ассоциированную с навигационным управлением. Подробное описание В настоящем описании раскрывается система программного обеспечения автоматического проектирования скважины. Система программного обеспечения автоматического проектирования скважины настоящего изобретения является интеллектуальным инструментом для быстрого создания подробного оперативного плана бурения, который обеспечивает анализ экономики и риска. Пользователь вводит параметры траектории и свойств земли; система использует указанные данные и различные каталоги для вычисления и обеспечения оптимальной разработки скважины, генерируя, таким образом, множество выходных данных, таких как разработка бурильной колонны, уступ обсадной колонны, массы бурового раствора, выбор и использование буровой коронки, гидравлика и другие существенные факторы для задачи бурения. Системные задачи располагаются в едином технологическом процессе, в котором выход одной задачи служит входом для следующей задачи. Пользователь может модифицировать большинство выходов, что позволяет точно настраивать входные значения для следующей задачи. Система программного обеспечения автоматического проектирования скважины имеет две основные группы пользователей: (1) геодезисты: работают с данными траектории и свойств земли; система программного обеспечения автоматического проектирования скважины обеспечивает необходимые вычисления техники бурения; это позволяет пользователю быстро оценивать варианты кандидатов бурения в терминах времени,цен и рисков; и (2) инженеры-буровики: работают с выходными данными геометрии буровой скважины и параметров бурения, чтобы достичь оптимального плана действий и оценки риска; геодезисты обычно обеспечивают данные траектории и свойств земли. Сценарий, который состоит из всего процесса и его выходных данных, может экспортироваться для совместного использования с другими пользователями для экспертизы или в качестве инструмента связи для содействия управлению проектом между офисом и полем. Для использования при решениях по коммерческим вопросам могут создаваться вариации сценария. Система программного обеспечения проектирования скважины может также использоваться в качестве тренажерного инструмента для геодезистов и буровиков. Система программного обеспечения автоматического проектирования скважины позволит быстро-3 010003 прокручивать весь технологический процесс проектирования конструкции скважины. Кроме того, система программного обеспечения автоматического проектирования скважины может окончательно адаптироваться и повторно прокручиваться во временном кадре, который поддерживает операционное принятие решений. Весь процесс повторного проектирования может быть достаточно быстрым, чтобы позволить пользователям быстро производить итерацию, чтобы уточнять планы скважины посредством последовательности сценариев "что если". Алгоритмы поддержки решения, обеспеченные системой программного обеспечения автоматического проектирования скважины, раскрытые в настоящем описании, могли бы связать геологические и геометрические данные с процессом бурения (уступы обсадной колонны, разработка бурильной колонны, цементный раствор, буровой раствор, буровые коронки, гидравлика и т.п.), чтобы производить оценки и анализ времени разработки скважины, цен и рисков. Это позволит быстро проводить вариации интерпретации, изменения и обновления модели Земли через процесс проектирования скважины. Программное обеспечение, ассоциированное с вышеупомянутой системой программного обеспечения проектирования скважины, ускоряет выбор технологических процессов разведки, сортировки, ранжирования и конструкции скважины. Целевые аудитории являются двойными: те, которые генерируют разведку бурения, и те, которые проектируют и проводят это поисково-разведочное бурение. Более конкретно, целевые аудитории включают в себя объектовые менеджеры, объектовые группы (геодезисты,геофизики, инженеры-разработчики нефтяных и газовых месторождений и технологи), диспетчеры бурения и инженеры-буровики. Объектовые группы будут использовать программное обеспечение, ассоциированное с системой программного обеспечения автоматического проектирования скважины, в качестве предварительного инструмента для оценок стоимости и механической осуществимости оценки, так что решения относительно селекции целей и размещения скважины будут приниматься более квалифицированно и более эффективно. Указанный процесс будет способствовать улучшенной оценке недр и обеспечит лучшую оценку риска и доступности целей. Поскольку система может конфигурироваться так, чтобы привязываться к компании или к местным нормам проектирования, директивам и технике эксплуатации, пользователи будут уверены, что планы скважин являются технически обоснованными. Инженеры-буровики будут использовать программное обеспечение, ассоциированное с системой программного обеспечения автоматического проектирования скважины, раскрытой в настоящем описании, для быстрого проектирования сценариев, идентификации рисков и оптимизации плана скважины. Оно также будет использоваться для обучения в центрах проектирования, университетах и для наблюдения за бурением конкретных скважин, электронного бурения скважины, моделирования сценариев и упражнений "что если", прогнозирования и диагностики событий, проверки после бурения и передачи знаний. Программное обеспечение, ассоциированное с системой программного обеспечения автоматического проектирования скважины, позволит специалистам и поставщикам демонстрировать дифференциацию между новыми и конкурирующими технологиями. Это позволит операторам количественно оценивать риск и удар по бизнесу от применения этих новых технологий или процедур. Следовательно, система программного обеспечения автоматического проектирования скважины,раскрытая в настоящем описании, будет:(1) критически улучшать эффективность проектирования скважины и процессов бурения путем включения всех доступных данных и процессов технологий скважин в единую модель конструкции скважины;(2) объединять прогнозирующие модели и аналитические решения для обеспечения устойчивости буровых скважин, выбора масс бурового раствора и уступа обсадной колонны, выбора размера диаметра ствола, трубчатой конструкции, цементирования и буровых растворов, выбора буровой коронки, скорости проходки, разработки оборудования низа бурильной колонны, разработки бурильной колонны, гидравлики, идентификации риска, проектирования операций, а также вероятностных оценок времени и стоимости, все в пределах структуры механической модели Земли;(3) легко и интерактивно манипулировать переменными и промежуточными результатами в пределах отдельных сценариев для проведения анализа чувствительности. В результате, когда используется система программного обеспечения автоматического проектирования скважины, будут достигаться следующие результаты:(1) более точные результаты,(2) более эффективное использование инженерных ресурсов,(3) повышенная информированность,(4) сниженные риски при бурении,(5) сниженные стоимости скважины и стандартная методология или процесс для оптимизации через итерации в проектировании и исполнении. В результате, во время исполнения системы программного обеспечения автоматического проектирования скважины, ударение делалось на архитектуру и пригодность к эксплуатации. В связи с исполнением системы программного обеспечения автоматического проектирования сква-4 010003 жины попытка разработки программного обеспечения побуждалась требованиями гибкости архитектуры,которая должна позволить обеспечить интеграцию существующих алгоритмов и технологий с инструментами коммерческих 'коробочных' программных продуктов (COTS) для визуализации данных. Дополнительно, технологический процесс требует, чтобы продукт был портативным, легким и быстрым, и требует достаточно короткой кривой обучения для пользователей. Другим ключевым требованием была способность подгонять технологический процесс и конфигурацию на основе предполагаемого использования, профиля пользователя и доступности оборудования. Программное обеспечение, ассоциированное с системой программного обеспечения автоматического проектирования скважины, разрабатывалось с использованием инфраструктуры 'Ocean', принадлежащей корпорации Schlumberger Technology Corporation, Хьюстон, Техас. Инфраструктура использует инфраструктуру .NET от компании Microsoft для создания базовой платформы программного обеспечения, обеспечивающей возможность легкой интеграции инструментов программного обеспечения COTS с гибкой архитектурой, которая специально разрабатывалась для поддержки заказных технологических процессов, основанных на существующих алгоритмах и технологиях бурения. Фиг. 1 иллюстрирует схему архитектуры программного обеспечения, показывающую 'модульный характер' для поддержки заказных технологических процессов. Фиг. 1 схематически показывает модульную архитектуру, которая была разработана для поддержки заказных технологических процессов. Она обеспечивает способность конфигурировать прикладную задачу на основе желаемого использования. Для быстрой оценки времени, стоимости и риска, ассоциированных со скважиной, может быть выбран технологический процесс, состоящий из справочных таблиц и простых алгоритмов. Для более подробного анализа в технологический процесс могут быть включены сложные алгоритмы. В дополнение к приспособлению под нужды пользователя было разработано программное обеспечение, ассоциированное с системой программного обеспечения автоматического проектирования скважины, для использования задаваемых пользователем каталогов для ее анализа. Оно гарантирует, что любые результаты, производимые программным обеспечением, всегда основаны на лучших местных методах и доступном оборудовании на стройплощадке. С точки зрения применимости, интерфейсы прикладных программ пользователя разрабатывались так, чтобы позволить пользователю с легкостью передвигаться по технологическому процессу. Фиг. 2 иллюстрирует типичный вид задачи, состоящий из технологического процесса, помощи и холстов данных. Фиг. 2 показывает типичный вид задачи с ее холстами, ассоциированными с пользователем. Типичный вид задачи состоит из панели задач технологического процесса, динамически обновляющегося холста помощи и комбинации холстов данных, основанных на инструментах COTS, таких как каротажные графики, сетки данных, схемы буровой скважины и инструменты вычерчивания диаграмм. В любой задаче пользователь имеет опцию модифицировать данные через любой из холстов; тогда прикладная программа автоматически синхронизирует данные в других холстах на основе указанных модификаций пользователя. Модульный характер архитектуры программного обеспечения, ассоциированного с системой программного обеспечения автоматического проектирования скважины, так же обеспечивает возможность компоновки неграфического технологического процесса, который является ключом к осуществлению усовершенствованных функциональных возможностей, таких как пакетная обработка всего поля и анализ чувствительности, на основе ключевых параметров. Базовая информация для сценария, типичная для устья скважины для скважины и буровой площадки, собирается в первой задаче. Загружается траектория (измеренная глубина, наклон и азимут) и автоматически вычисляются другие параметры направления, такие как истинная вертикальная глубина и темп естественного искривления, и графически представляются пользователю. Система программного обеспечения автоматического проектирования скважины, раскрытая в настоящем описании, требует загрузки либо геометрических свойств земли, выделенных из модели Земли,либо, как минимум, порового давления, градиента давления гидравлического разрыва пласта и неограниченной прочности на сжатие. Из перечисленных входных данных система программного обеспечения автоматического проектирования скважины автоматически выбирает наиболее подходящую буровую вышку и ассоциированные свойства, издержки и механические способности. Свойства буровой вышки включают в себя параметры, такие как номинал буровой вышки для оценки рисков при проходке тяжелых обсадных колонн, характеристики насоса для гидравлики, размер противовыбросового устройства ВОР, который влияет на размеры обсадного крепления, а также очень важны поденная оплата буровой вышки и оплата по развертыванию буровой вышки. Пользователь может выбрать буровую установку,отличную от таковой, предложенной системой программного обеспечения автоматического проектирования скважины, и может модифицировать любое из технических описаний, предлагаемых программным обеспечением. Другие алгоритмы устойчивости буровой скважины (которые предложены Schlumberger TechnologyCorporation, Хьюстон, Техас) вычисляют прогнозируемое разрушение вследствие скалывающего усилия и давление гидравлического разрыва пласта как функцию глубины, и отображают указанные значения вместе с поровым давлением. Затем система программного обеспечения автоматического проектирова-5 010003 ния скважины автоматически предлагает уступы обсадной колонны и максимальную массу бурового раствора на сечение ствола скважины, используя настраиваемую логику и правила. Правила включают в себя запас надежности для порового давления и градиента давления гидравлического разрыва пласта,минимальную и максимальную длины для сечений ствола скважины и ограничивают максимальный перевес промывочной жидкости по отношению к поровому давлению перед заданием дополнительной глубины установки обсадной колонны. Система программного обеспечения автоматического проектирования скважины оценивает выбор уступа обсадной колонны из вариантов от верха к дну и от дна к верху, и определяет наиболее экономичный вариант. Пользователь может в любое время изменять, вставлять или стирать глубины установки обсадной колонны, что будет отражаться на риске, времени и издержках для скважины. Фиг. 3 иллюстрирует экранное изображение, показывающее устойчивость буровой скважины, массы бурового раствора и глубины установки обсадной колонны. Размеры буровой скважины первоначально задаются размером эксплуатационной насоснокомпрессорной колонны. Предшествующие размеры обсадного крепления и ствола скважины определяются, используя коэффициенты подачи. Размеры буровой скважины могут быть ограничены дополнительными ограничивающим условиями, такими как требования каротажа или размер бурового выреза платформы. Веса, сорта и типы соединений обсадного крепления автоматически вычисляются с использованием традиционных алгоритмов двухосной разработки и случаев простой загрузки для разрыва, обвала и растяжения. Наиболее рентабельное решение выбирают, когда в обширном каталоге труб находят многочисленные подходящие трубы. Рассогласованность с требуемыми по минимуму конструктивными параметрами отображается пользователю, указывая, что ручное изменение предложенной разработки может быть в порядке. Система программного обеспечения автоматического проектирования скважины позволяет полностью заменять полные колонны хвостовиками, в этом случае автоматически предлагаются наложение хвостовиков и стоимость подвесного кронштейна, в то время как все колонны повторно разрабатываются с учетом необходимых изменений в случаях загрузки. Цементные растворы и размещение автоматически предлагаются системой программного обеспечения автоматического проектирования скважины. Предлагаются передний и задний верх цементной колонны, объемы и плотности. Гидростатическое давление цементирования проверяется по отношению к давлению гидравлического разрыва пласта, позволяя, при этом, пользователю модифицировать интервалы верхних частей, длины и плотности цементного раствора. Стоимость выводится из объема цементных работ и длительности времени, требуемого для укладки цемента. Система программного обеспечения автоматического проектирования скважины предлагает правильный тип промывочной жидкости, включая геологические свойства, которые требуются для гидравлических вычислений. Сложная система количественных оценок классифицирует подходящие жидкостные системы на основе условий эксплуатации, законов производительности, температуры, плотности жидкости, устойчивости буровой скважины, трения и стоимости буровой скважины. Система предлагает не менее 3 жидкостных систем для скважины, хотя пользователь может легко корректировать предложенные жидкостные системы. Новый и новейший алгоритм, используемый системой программного обеспечения автоматического проектирования скважины, выбирают подходящие типы буровой коронки, которые лучше подходят для ожидаемых значений прочности горной породы, размеров ствола скважины и пробуренных интервалов. Для каждого кандидата буровой коронки определяется глубина, пробуренная за единицу времени, и срок службы буровой коронки путем сравнения работы, требуемой для бурения интервала горной породы со статистическим рабочим потенциалом для этой буровой коронки. Из всех кандидатов выбирается наиболее экономичная буровая коронка путем оценки стоимости на один фут, что учитывает тариф буровой вышки, стоимость буровой коронки, время спускоподъемной операции и буровые характеристики (ROP механическая скорость проходки). Параметры бурения, подобные оборотам поверхности бурильной колонны и нагрузке на буровую коронку, предлагаются на основе статистических данных или предыстории. Система программного обеспечения автоматического проектирования скважины, оборудование низа бурильной колонны (ВНА) и бурильная колонна разрабатываются на основе требуемых максимальной нагрузки на буровую коронку, наклона, траектории направленности и требований оценки пласта в интервале ствола скважины. Траектория скважины влияет на относительное распределение весов между воротниками бура и утяжеленной бурильной трубой. Компоненты ВНА оборудования автоматически выбираются на основе размера ствола скважины, внутреннего диаметра предшествующих обсадных креплений, и для каждого перехода размера компонента вычисляются коэффициенты изгибающих напряжений. Окончательные допустимые значения выброса для каждого интервала ствола скважины также вычисляются как часть анализа риска. Минимальный расход жидкости для очистки ствола скважины вычисляется с использованием критериев Luo's2 (Луо 2-го порядка) и Moore's3 (Муре 3-го порядка), учитывающих геометрию буровой скважины, конфигурацию ВНА оборудования, плотность и реологию жидкости, плотность горной породы и механическую скорость проходки (ROP). Полная площадь сечения потока (TFA) промывочных на-6 010003 садок буровой коронки подбирается так, чтобы максимизировать давление на стояке в пределах линейных огибающих рабочего давления. Линейные размеры насоса выбирают на основе требований потока для очистки ствола скважины и соответствующих давлений циркуляции. Реологическая модель степенной зависимости используется для вычисления падения давления в циркуляционной системе, включая эквивалентную плотность циркуляции бурового раствора (ECD). Фиг. 4 иллюстрирует экранное изображение, показывающее 'оценку риска'. На фиг. 4, в системе программного обеспечения автоматического проектирования скважины, риски событий бурения классифицируются в целом на 54 категории риска, из которых пользователь может подобрать пороги риска. Категории риска изображаются графически как функции глубины и цвета, закодированных, чтобы способствовать быстрой визуальной интерпретации потенциальных источников беспокойства. Далее оценка риска достигается путем группирования этих категорий в следующие категории: выгода, потери, прихват трубы и механические проблемы. Логарифмическая кривая суммарного риска может быть отображена вдоль траектории, чтобы производить корреляцию рисков бурения с геологическими маркирующими горизонтами. Дополнительные виды анализа риска отображают реальный риск как интервал потенциального риска для каждой задачи разработки. В системе программного обеспечения автоматического проектирования скважины подробный план операционных действий автоматически собирается из настраиваемых шаблонов. Длительность для каждого действия вычисляется на основе технических результатов предыдущих задач, в нее может быть включено непродуктивное время (NPT). План действий точно задает диапазон (минимальное, среднее и максимальное) времени и стоимости для каждого действия, и составляет последовательность операций как функцию глубины и интервала ствола скважины. Указанная информация графически представляется графиками времени в зависимости от глубины и стоимости в зависимости от глубины. Фиг. 5 иллюстрирует экранное изображение, показывающее распределение времени и стоимости по методу Монте-Карло. На фиг. 5 система программного обеспечения автоматического проектирования скважины использует моделирование по методу Монте-Карло для согласования всех диапазонов времени и данных стоимости, чтобы вычислить вероятностные распределения времени и стоимости. Фиг. 6 иллюстрирует экранное изображение, показывающее вероятностное время и стоимость в зависимости от глубины. На фиг. 6 упомянутый вероятностный анализ, используемый системой программного обеспечения автоматического проектирования скважины, обеспечивает возможность квантификации вероятностей Р 10, Р 50 и Р 90 для времени и стоимости. Фиг. 7 иллюстрирует экранное изображение, показывающее итоговый монтаж. На фиг. 7, сводный итоговый отчет и экранное изображение монтажа, используемые системой программного обеспечения автоматического проектирования скважины, может быть напечатано или графически представлено в большом масштабе и также доступно в виде стандартного выхода результата. Используя свою экспертную систему и логику, система программного обеспечения автоматического проектирования скважины, раскрытая в настоящем описании, автоматически предлагает технически обоснованные решения и обеспечивает гладкое прохождение через технологический процесс проектирования скважины. Графическое взаимодействие с результатами каждой задачи позволяет пользователю эффективно точно регулировать результаты. Всего за несколько минут объектовые группы, геодезисты инженеры-буровики могут оценить проекты и экономику бурения, используя вероятностные оценки стоимости на основе серьезных инженерных принципов вместо традиционных менее строгих способов оценки. Программы испытаний, объединенные с информацией, получаемой от других пользователей программы во время создания пакета программного обеспечения, позволяют вывести следующие выводы.(1) Система программного обеспечения автоматического проектирования скважины может устанавливаться и использоваться неопытными пользователями с минимальной величиной обучения и путем ссылки на обеспеченную документацию.(2) Необходимость хороших данных свойств земли усиливает связь с геологическими и геометрическими моделями и способствует улучшенной интерпретации недр; она также может быть использована с целью определять значение дополнительной информации сбора данных, чтобы снизить неопределенность.(3) Система программного обеспечения автоматического проектирования скважины может создавать, с минимальным количеством входных данных, справедливые вероятностные оценки времени и стоимости, истинные для инженерной разработки скважины, на основе результатов полевых испытаний,и если число глубин установки обсадной колонны и тарифы буровой вышки являются точными, то результаты будут в пределах 20% от полной технической разработки скважины и AFE (санкционирование на издержки).(4) С дополнительной настройкой по требованиям заказчика и локализацией, прогнозируемые результаты сопоставимы в пределах 10% от полной технической разработки скважины, AFE.(5) Как только система программного обеспечения автоматического проектирования скважины локализована, становится вероятной возможность быстрого прогона новых сценариев и оценки удара по бизнесу и ассоциированных рисков применения новых технологий, процедур и подходов к разработкам(6) Скорость системы программного обеспечения автоматического проектирования скважины обеспечивает возможность быстрой итерации и уточнения планов скважины и создания различных сценариев(7) Система программного обеспечения автоматического проектирования скважины обеспечивает согласованные и прозрачные оценки стоимости скважины для процесса, который исторически был произвольным, противоречивым и непроницаемым; модернизация технологического процесса и устранение систематической ошибки, вносимой человеком, обеспечивает персонал проектирования буровой скважины уверенностью передавать [информацию] и уполномочить персонал, не относящийся к буровикам,делать их собственные предварительные оценки.(8) Система программного обеспечения автоматического проектирования скважины обеспечивает уникальное понимание риска бурения и неопределенности, обеспечивая более реалистичное экономичное моделирование и улучшенное принятие решений.(9) Оценка риска точно идентифицирует тип и местоположение риска в буровой скважине, позволяя инженерам-буровикам более эффективно фокусировать их детальные технические усилия.(10) Можно интегрировать и автоматизировать технологический процесс проектирования конструкции скважины на основе модели Земли и производить технически обоснованные полезные результаты.(11) Проект был способен широко использовать COTS технологию для ускоренного создания программного обеспечения.(12) Взаимозависимости технологического процесса проектирования скважины могли картографироваться и управляться программным обеспечением. В настоящем описании использовалась следующая терминология:RT = реальное время, обычно используется в контексте данных реального времени (при бурении)NPT = непродуктивное время, когда не планировались операции или из-за рабочих затруднений скорость проходки скважины замедлялась, также часто упоминается как аварийное времяNOT = неоптимальное время, когда операции длились дольше, чем могли, по различным причинамWOB = нагрузка на буровую коронкуRPM = оборотов в минуту ВНА = оборудование низа бурильной колонныSMR = запрос модификации программного обеспеченияBOD = базис разработки, документ, точно определяющий требования для скважины, которая должна буритьсяTextbook Series Vo12. В последующих абзацах будет сформулировано функциональное описание, ассоциированное со всей системой программного обеспечения автоматического проектирования скважины (называемое'случай использования'). Указанное функциональное описание относится ко всей системе программного обеспечения автоматического проектирования скважины. Следующий абзац задает информацию, которая имеет отношение к такому конкретному 'случаю использования'. Каждая часть информации является важной для понимания цели, стоящей за 'случаем использования'. описать полный технологический процесс для пользователя низкого уровня Диапазон: не определяли Уровень: низкий уровень Предварительное условие: предварительно заданы геологические мишени Условие успешного окончания: основанная на вероятности оценка времени со стоимостью и риском Условие неудачного окончания: сбой в вычислениях, обусловленный предположениями, что результаты или их распределение слишком большие Основной действующий субъект: инженер-буровик скважины Запускающее событие: не определено Главный успешный сценарий: указанный сценарий описывает этапы, которые начинаются от запускающего события до завершения цели, когда каждый работает без сбоя. Он также описывает любую требуемую очистку, которая выполняется после достижения цели. Этапы перечислены ниже. 1. Пользователь открывает программу, и система предлагает пользователю либо открыть старый файл, либо создать новый. Пользователь создает новую модель, и система предлагает пользователю задать информацию скважины (название скважины, поле, страна, координаты). Система предлагает пользователю вставить модель Земли. Появляется окно с различными опциями и пользователь выбирает уровень данных. Появляется вторичное окно, где загружается файл или вручную вставляются данные. Система отображает трехмерный вид модели Земли с опорными горизонтами, мишенями, антимишенями,маркирующими горизонтами, сейсмическими данными и т.д. 2. Система предлагает пользователю принять решение относительно траектории скважины. Пользователь либо загружает ее из файла, либо создает ее по частям. Система генерирует трехмерный вид траектории в модели Земли и двумерные виды, вид сверху и вертикальное сечение. Пользователю предлагается подтвердить траекторию и при необходимости модифицировать через прямое взаимодействие с трехмерным окном. 3. Система выделяет механические свойства земли (РР, FG - градиент давления при гидроразрыве,литологию, плотность, предел прочности, мин/макс горизонтальное напряжение и т.п.) для каждой точки вдоль траектории и сохранит их. Указанные свойства будут исходить либо из заполненной механической модели Земли, либо из интерпретированных каротажных диаграмм, примененных к этой траектории,либо вводиться вручную. 4. Система предложит пользователю принять решение относительно ограничений буровой вышки. Будут предложены опции спецификации буровой вышки, и пользователь либо будет выбирать тип буровой вышки и базовые конфигурации, либо вставлять данные вручную для конкретного бурового агрегата. 5. Система предложит пользователю ввести данные порового давления, если это возможно, в противном случае они берутся из механической модели Земли, предварительно вставленные, и будет генерироваться окно MW (режим ожидания сообщения), используя кривые РР, FG и WBS. Будет отражатьсяMW окно, которое допускает интерактивную модификацию. 6. Система будет автоматически делить скважину на интервалы ствола скважины/обсадного крепления на основе допустимых значений выброса и интервалы траектории, и затем предложит план-график массы бурового раствора. Они будут отражены в окне MW (массы бурового раствора) и позволят пользователю интерактивно модифицировать их значения. Глубины установки обсадной колонны также будут интерактивно модифицироваться на 2D и 3D экранных изображениях траектории. 7. Система будет запрашивать пользователя относительно ограничений размеров обсадного крепления, и на основе числа интервалов будет генерировать соответствующие комбинации размер ствола скважины - размер обсадного крепления. Будет использоваться круговая диаграмма ствола скважины/обсадного крепления, снова позволяя пользователю интерактивно модифицировать продвижение размера ствола скважины/обсадного крепления. 8. Система будет последовательно вычислять уклоны обсадного крепления, веса/толщины стен и соединения, основываясь на выбранных размерах и глубинах. Пользователь будет способен взаимодействовать и задавать пригодность типов обсадного крепления. 9. Система будет генерировать программу первичного цементирования с простыми составами цементного раствора и соответствующими зачтениями. 10. Система будет отображать схемы буровой скважины, основываясь на предварительно выполненных вычислениях, и упомянутый интерфейс будет полностью интерактивным, позволяя пользователю щелкать и перетаскивать по экрану размеры ствола скважины/обсадного крепления, глубины установки верха и дна, и делать повторные вычисления на основе этих выборов. Система будет указывать пользователю, если выбор недопустимый. 11. Система будет генерировать подходящие типы бурового раствора, соответствующие реологии, и состав, основываясь на литологии, предварительных вычислениях и выборе пользователей.-9 010003 12. Система будет последовательно разделять интервалы ствола скважины на периоды времени работы буровой коронки, и, основываясь на свойствах горной породы, будет выбирать буровые коронки для каждого интервала с механической скоростью проходки ROP и параметрами бурения. 13. Система будет генерировать базисные конфигурации ВНА оборудования, основываясь на периодах времени работы буровой коронки, траектории и свойствах горной породы. Пункты 14, 15 и 16 представляют одну задачу - гидравлику. 14. Система будет прогонять вычисление очистки ствола скважины, основываясь на траектории,геометрии буровой скважины, составе ВНА оборудования и MW характеристиках. 15. Система будет выполнять начальное вычисление гидравлики/ECD плотности, используя статистические ROP данные. Эти данные будут либо выбираться, либо задаваться пользователем посредством системы, основываясь на просмотре интеллектуальной таблицы. 16. Используя данные, генерированные в первом вычислении гидравлики, система будет выполнятьROP моделирование, основываясь на характеристиках буровой коронки и свойствах горной породы. 17. Система будет прогонять последующее вычисление гидравлики/ECD плотности, используя данные ROP моделирования. Система будет указывать пользователю, если параметры являются недопустимыми. 18. Система будет вычислять параметры бурения и отображать их на многоиндикаторной панели. Экранное изображение будет экспортируемым, передвижным и пригодным для печатания. 19. Система будет генерировать последовательность планирования действий, используя последовательности действий по умолчанию для подобных интервалов ствола скважины и конечных условий. Указанная последовательность будет полностью модифицируема пользователем, обеспечивая возможность модификации в порядке последовательности и длительности события. Последовательность будет в таком же стандарте, как программное обеспечение операций скважины или сообщений бурения, и будет взаимозаменяемой с программным обеспечением операций скважины или сообщений бурения. Длительности действий будут заполняться из таблиц, содержащих данные "лучшей практики" по умолчанию или из исторических данных (DIMS, Snapper). 20. Система будет генерировать кривую зависимости времени от глубины, основываясь на деталях планирования действий. Система будет создавать лучший, средний и худший набор временных кривых,используя комбинации данных по умолчанию и исторических данных. Эти кривые будут экспортируемыми в другие документы и пригодными для напечатания. 21. Система будет запрашивать пользователя выбирать вероятностные точки, такие как Р 10, Р 50,Р 90, и затем прогонять моделирование по методу Монте-Карло, чтобы генерировать кривую распределения вероятностей для сценария, высвечивая пользователю выбранные опорные точки и соответствующие значения времени. Система будет обеспечивать их как частотную информацию или кривые интегральной вероятности. Упомянутые кривые будут снова экспортируемыми и пригодными для напечатания. 22. Система будет генерировать план стоимости, используя по умолчанию шаблоны стоимости, которые предварительно конфигурируются пользователями и могут модифицироваться в данной точке. Многие из цен будут иметь отношение к протяженности всей скважины, интервалам ствола скважины или специфическими действиями, чтобы вычислять отнесенные расходы. Система будет генерировать кривые зависимости Р 10, Р 50 и Р 90 расходов от глубины. 23. Система будет генерировать итог плана скважины в словесном формате наряду с главными отображаемыми графиками. Пользователь будет выбирать все, что будет экспортироваться через интерфейс в виде прямоугольника пометки выбранного режима. Система будет генерировать большую одностраничную сводку всего процесса. Указанный документ будет соответствовать стандарту шаблона программы операций скважины. На фиг. 8, как можно видеть на левой стороне экранных изображений, иллюстрируемых на фиг. 2-6,система программного обеспечения автоматического проектирования скважины включает в себя множество задач. Упомянутые задачи будут обсуждаться ниже со ссылкой на фиг. 20-28, когда обсуждается программное обеспечение 'системы управления технологическим процессом автоматического проектирования скважины'. На фиг. 8 указанное множество задач делится на четыре группы: (1) задача 10 ввода,где обеспечиваются входные данные, (2) задача 12 определения геометрии буровой скважины и задача 14 определения параметров бурения, где выполняются вычисления; и (3) задача 16 результатов, где вычисляется набор результатов и представляется пользователю. Задача 10 ввода включает в себя следующие подзадачи: (1) информация сценария, (2) траектория, (3) свойства Земли, (4) выбор буровой вышки,(5) данные повторной выборки. Задача 12 геометрии буровой скважины включает в себя следующие подзадачи: (1) устойчивость буровой скважины, (2) массы бурового раствора и глубины установки обсадной колонны, (3) размеры буровой скважины, (4) разработка обсадного крепления, (5) разработка цемента,(6) геометрия буровой скважины. Задача 14 параметров бурения включает в себя следующие подзадачи:(1) промывочные жидкости, (2) выбор 14 а буровой коронки, (3) разработка 14b бурильной колонны, (4) гидравлика. Задача 16 вычисления результатов включает в себя следующие подзадачи: (1) оценка 16 а риска, (2) матрица риска, (3) данные времени и стоимости, (4) диаграмма времени и стоимости, (5) Мон- 10010003 те-Карло, (6) график Монте-Карло, (7) итоговая сводка и (8) монтаж. Напомним, что задача 16 результатов фиг. 8 включает в себя подзадачу 16 а 'оценка риска', подзадача 16 а 'оценка риска', будет подробно обсуждаться в следующих абзацах со ссылкой на фиг. 9 А, 9 В и 10. Система программного обеспечения автоматического проектирования скважины - подзадача 16 а оценки риска - программное обеспечение Вероятно, в настоящее время наиболее субъективным процессом в проектировании скважины является идентификация рисков, ассоциированных с бурением. Она основана на части персонального распознавания технической разработки скважины, несовместимой со свойствами земли или механическим оборудованием, которое должно использоваться для бурения скважины. Идентификация любых рисков вносится в сознание человека, объединяя все - информацию скважины, земли и оборудования и мысленно просеивая через все - информацию, картографирование и взаимозависимости, и основана просто на персональном опыте, выделяя те части позиции проекта, которые представляет собой потенциальные риски для успеха всего данного проекта. Она чрезвычайно чувствительна к систематической ошибке,вносимой человеком, индивидуальной способности запоминать и объединять все данные в своем сознании, и к опыту людей, позволяющему им распознавать условия, которые инициируют каждый риск бурения. Большинство людей не могут проводить такие оценки, а те, которые делают, оказываются несостоятельными, если не следуют строгому процессу и технологическим картам. В настоящее время существуют некоторые системы программного обеспечения риска бурения, но они все требуют некоторого человеческого процесса для идентификации и оценки правдоподобия каждого отдельного риска и последствий. Они являются просто вычислительными системами для ручной записи результатов процесса идентификации риска. Подзадача 16 а оценки риска, ассоциированная с системой программного обеспечения автоматического проектирования скважины, представляет собой систему, которая будет автоматически оценивать риски, ассоциированные с техническими решениями разработки скважины, в отношении геологии земли и геометрических свойств и в отношении механических ограничений оборудования, заданного или рекомендованного для использования. Риски вычисляются четырьмя путями: (1) посредством индивидуальных параметров риска, (2) посредством категорий риска, (3) посредством суммарного риска и вычисления (4) качественных индексов риска для каждого. Индивидуальные параметры риска вычисляются наряду с измеренной глубиной скважины или цветом, закодированным в высокий, средний или низкий риск для отображения пользователю. Каждый риск будет идентифицироваться для пользователя: точное объяснение того, что есть нарушение риска, значение и задача в технологическом процессе, управляющем риском. Указанные риски вычисляются согласованно и прозрачно, позволяя пользователям видеть и понимать все известные риски и то, как они идентифицируются. Эти риски также говорят пользователям, какие аспекты скважины подтверждают дополнительное техническое усилие для более подробного исследования. Группы/категории рисков вычисляются путем включения всех отдельных рисков в специфические комбинации. Каждый отдельный риск является членом одной или нескольких категорий рисков. Четыре основных категории риска задаются следующим образом: (1) выгода, (2) потери, (3) прихват трубы и (4) механические проблемы; поскольку четыре упомянутые категории риска являются наиболее общими и дорогостоящими группами затруднительных событий бурения, распространенными во всем мире. Суммарный риск для сценария вычисляется на совокупном результате всех групп/категорий рисков наряду с осями риска и глубины. Индексация риска - используется параметр каждого отдельного риска, чтобы рассчитать индекс отдельного риска, который является относительным индикатором правдоподобия того, что конкретный риск возникнет. Упомянутый параметр является только качественным, но позволяет сравнивать относительное правдоподобие одного риска с другим - это особенно показательно, если смотреть с точки зрения процентного изменения. Каждая категория риска используется для того, чтобы рассчитать индекс категории риска, также указывающий правдоподобие возникновения и полезный для идентификации наиболее вероятных типов ожидаемых беспокойных событий. Наконец, один индекс риска производится для сценария, который особенно полезен для сравнения относительного риска одного сценария с другим. Система программного обеспечения автоматического проектирования скважины способна выдавать всестороннюю техническую оценку риска, и такую оценку можно делать автоматически. Испытывая недостаток объединенной модели технической разработки скважины, чтобы соотносить решения разработки с ассоциированными рисками, система программного обеспечения автоматического проектирования скважины может приписывать риски к специфическим решениям разработки, и она может направлять пользователей в подходящее место, чтобы модифицировать выбор разработки в попытках модифицировать профиль риска скважины. На фиг. 9 А иллюстрируется компьютерная система 18. Компьютерная система 18 включает в себя процессор 18 а, соединенный с системной шиной, устройство 18b записи или отображения, соединенное с системной шиной, и запоминающее устройство 18 с или устройство хранения программ, соединенное с- 11010003 системной шиной. Устройство 18b записи или отображения адаптируется, чтобы отображать 'выходные данные 18b1 оценки риска'. Запоминающее устройство 18 с или устройство хранения программ адаптируется, чтобы сохранять 'программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины'. Программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины изначально запоминается на другом устройстве хранения программ, таком как жесткий диск; вместе с тем, жесткий диск был вставлен в компьютерную систему 18, и 'программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины' загружалось с жесткого диска в запоминающее устройство 18 с или устройство хранения программ компьютерной системы 18 фиг. 9 А. Дополнительно, носитель 20 данных, содержащий множество входных данных 20 а, адаптируется, чтобы соединяться с системной шиной компьютерной системы 18, причем входные данные 20 а доступны для процессора 18 а компьютерной системы 18, когда носитель 20 данных соединяется с системной шиной компьютерной системы 18. При функционировании процессор 18 а компьютерной системы 18 будет выполнять программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины, хранящееся в запоминающем устройстве 18 с или устройстве хранения программ компьютерной системы 18, одновременно во время этого выполнения, используя входные данные 20 а, хранящиеся в носителе 20 данных. Когда процессор 18 а завершает выполнение программного обеспечения 18 с 1 оценки риска автоматического проектирования скважины, хранящегося в запоминающем устройстве 18 с или устройстве хранения программ (при этом, используя входные данные 20 а), устройство 18b записи или отображения будет записывать или отображать 'выходные данные 18b1 оценки риска', как показано на фиг. 9 А. Например,выходные данные 18b1 оценки риска могут отображаться на экране дисплея компьютерной системы 18,или выходные данные 18b1 оценки риска могут быть записаны на вывод на печатающее устройство, который генерируется компьютерной системой 18. Компьютерная система 18 фиг. 9 А может быть персональным компьютером (PC, ПК). Запоминающее устройство 18 с или устройство хранения программ представляет собой считываемый компьютером носитель или устройство хранения программ, которое считывается машиной, такой как процессор 18 а. Процессором 18 а может быть, например, микропроцессор, микроконтроллер, процессор большой ЭВМ, или же процессор производственной установки. Запоминающее устройство 18 с или устройство хранения программ, которое хранит программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины, может представлять собой жесткий диск,ROM (ПЗУ), CD-ROM, DRAM (динамическое ОЗУ) или другое RAM (ОЗУ), флэш-память, магнитное запоминающее устройство, оптическое запоминающее устройство, регистры или другую энергозависимую и/или энергонезависимую память. На фиг. 9 Б иллюстрируется более подробная схема устройства 18b записи или отображения фиг. 9 А. На фиг. 9 Б выходные данные 18b1 оценки риска включают в себя: (1) множество категорий риска, (2) множество подкатегорий риска (каждая из которых была ранжирована как либо высокий риск,либо средний риск, либо низкий риск) и множество отдельных рисков (каждый из которых был ранжирован как либо высокий риск, либо средний риск, либо низкий риск). Устройство 18b записи или отображения фиг. 9 Б будет отображать или записывать выходные данные 18b1 оценки риска, включающие в себя категории риска, подкатегории риска и отдельные риски. Фиг. 10 иллюстрирует подробную конструкцию 'программного обеспечения 18 с 1 оценки риска автоматического проектирования скважины' фиг. 9 А. Как показано на фиг. 10, программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины включает в себя первый блок, который сохраняет входные данные 20 а; второй блок 22, который сохраняет множество логических выражений 22 оценки риска; третий блок 24, который сохраняет множество алгоритмов 24 оценки риска; четвертый блок 26, который сохраняет множество констант 26 оценки риска; и пятый блок 28, который сохраняет множество каталогов 28 оценки риска. Константы 26 оценки риска включают в себя значения, которые используются как входные данные для алгоритмов 24 оценки риска и логических выражений 22 оценки риска. Каталоги 28 оценки риска включают в себя справочные значения, которые используются как входные данные для алгоритмов 24 оценки риска и логических выражений 22 оценки риска. Входные данные 20 а включают в себя значения, которые используются в качестве входных данных для алгоритмов 24 оценки риска и логических выражений 22 оценки риска. Выходные данные 18b1 оценки риска включают в себя значения, которые вычисляются посредством алгоритмов 24 оценки риска, и которые получаются из логических выражений 22 оценки риска. При функционировании, со ссылкой на фиг. 9 и 10, процессор 18 а компьютерной системы 18 фиг. 9 А выполняет программное обеспечение 18 с 1 оценки риска автоматического проектирования скважины посредством выполнения логических выражений 22 оценки риска и алгоритмов 24 оценки риска программного обеспечения 18 с 1 оценки риска, при этом используя одновременно входные данные 20 а, константы 26 оценки риска и значения, хранящиеся в каталогах 28 оценки риска, в качестве входных данных для логических выражений 22 оценки риска и алгоритмов 24 оценки риска в процессе указанного выполнения. Когда процессор 18 а завершает выполнение логических выражений 22 и алгоритмов 24 оценки риска (при этом, используя входные данные 20 а, константы 26 и каталоги 28), выходные данные 18b1 оценки риска будут генерироваться как результат. Эти выходные данные 18b1 оценки риска записываются или отображаются на устройстве 18b записи или отображения компьютерной системы 18 фиг. 9 А. Дополнительно, упомянутые выходные данные 18b1- 12010003 оценки риска могут вводиться оператором вручную в блок 22 логических выражений оценки риска и в блок 24 алгоритмов оценки риска через блок 30 'ручной ввод', показанный на фиг. 10. Входные данные 20 а Следующие абзацы будут формулировать входные данные 20 а, которые используются для логических выражений 22 оценки риска и алгоритмов 24 оценки риска. Значения входных данных 20 а, которые используются в качестве входных данных для алгоритмов 24 оценки риска и логических выражений 22 оценки риска, являются следующими:(1) глубина установки обсадной колонны(11) ECD - эквивалентная плотность циркуляции бурового раствора(24) вес утяжеленной бурильной трубы(25) расчетная величина растяжения бурильной трубы(26) верхний предел устойчивости буровой скважины(27) нижний предел устойчивости буровой скважины(28) неограниченная прочность на сжатие(30) механическая энергия бурения (UCS (неограниченная прочность на сжатие), интегрированная по расстоянию, пробуренному буровой коронкой)(31) отношение пробуренной проходки к статистической проходке(36) усредненная UCS буровой коронки горной породы в интервале(37) статистический срок службы буровой коронки(38) статистическая пробуренная проходка для буровой коронки(40) продолжительность работы на дне(41) вычисленные суммарные обороты буровой коронки(47) суммарная площадь промывочной насадки буровой коронки(49) верх хвостовой части цементного раствора(50) длина передней части цементного раствора(51) длина хвостовой части цементного раствора(52) плотность передней части цементного раствора(53) плотность цемента хвостовой части цементного раствора(54) вес обсадного крепления на один фут(55) давление разрыва обсадного крепления(56) давление смятия труб обсадного крепления(57) название типа обсадного крепления(58) гидростатическое давление цементного столба(62) глубина начала интервала ствола скважины(63) закачивание не обсаженной или обсаженной скважины(64) внутренний диаметр обсадного крепления(65) внешний диаметр обсадного крепления(67) поровое давление без запаса прочности(68) конструктивный параметр разрыва труб(69) конструктивный параметр давления смятия труб обсадного крепления(70) конструктивный параметр растяжения труб(71) номинал нагрузки буровой установки(73) номинал компенсатора бурильной колонны(75) статистическая механическая скорость проходки (ROP) буровой коронки(76) статистическое число оборотов в минуту (RPM) буровой коронки(79) номинал максимального линейного давления(83) глубина установки обсадной колонны(87) максимальный предел расхода Константы 26 оценки риска Следующие абзацы будут формулировать константы 26 оценки риска, которые используются для логических выражений 22 оценки риска и алгоритмов 24 оценки риска. Значения констант 26, которые используются в качестве входных данных для алгоритмов 24 оценки риска и логических выражений 22 оценки риска, являются следующими:(1) максимальный перевес массы бурового раствора над поровым давлением(2) минимальный требуемый конструктивный параметр давления смятия труб(3) минимальный требуемый конструктивный параметр растяжения(4) минимальный требуемый конструктивный параметр разрыва(6) плотность морской воды Каталоги 28 оценки риска Следующие абзацы будут формулировать каталоги 28 оценки риска, которые используются для логических выражений 22 оценки риска и алгоритмов 24 оценки риска. Значения каталогов 28, которые используются в качестве входных данных для алгоритмов 24 оценки риска и логических выражений 22 оценки риска, являются следующими:(3) каталог компонентов бурильной колонны(11) каталог установки констант и переменных- 14010003 Выходные данные 18b1 оценки риска Следующие абзацы будут формулировать выходные данные 18b1 оценки риска, которые генерируются посредством алгоритмов 24 оценки риска. Выходные данные 18b1 оценки риска, которые генерируются посредством алгоритмов 24 оценки риска, включают в себя следующие типы выходных данных:(3) отдельные риски. Категории риска, подкатегории риска и отдельные риски, входящие в состав выходных данных 18b1 оценки риска, содержат следующее. Следующие категории риска вычисляются:(7) потенциальный риск для каждой задачи разработки(8) реальный риск для каждой задачи разработки Следующие подкатегории риска вычисляются:(4) механические риски Следующие отдельные риски вычисляются:(17) масса бурового раствора к выбросу(18) масса бурового раствора к потерям(19) масса бурового раствора к разрыву(20) окно массы бурового раствора(21) окно устойчивости буровой скважины(23) длина интервала ствола скважины(24) конструктивный параметр обсадного крепления(25) зазор между стволом скважины и обсадным креплением(26) зазор между обсадными креплениями(27) зазор между обсадным креплением и буровой коронкой(28) линейный вес обсадного крепления(29) максимальное избыточное тяговое усилие обсадного крепления(34) избыточная работа буровой коронки(37) продолжительность работы буровой коронки(39) механическая скорость проходки (ROP) буровой коронки(40) максимальный запас избыточного тягового усилия бурильной колонны(41) прочность на сжатие буровой коронки(45) маленькая площадь промывочной насадки(49) подводное противовыбросовое устройство ВОР(54) буровой шлам Логические выражения 22 оценки риска Следующие абзацы будут формулировать логические выражения 22 оценки риска. Логические выражения 22 оценки риска будут:(1) принимать входные данные 20 а, включающие в себя множество результатов вычисления входных данных, которые генерируется посредством входных данных 20 а;(2) определять, представляет ли каждый из множества результатов вычисления входных данных высокий риск, средний риск или низкий риск; и, в ответ на это,(3) генерировать множество значений риска (известное также как множество отдельных рисков),каждый из множества значений рисков/множества отдельных рисков, представляющих результат вычисления входных данных, был ранжирован либо как высокий риск, либо как средний риск, либо как низкий риск. Логические выражения 22 оценки риска включают в себя следующие: Задача: сценарий Описание: H2S и CO2 присутствуют для сценария, указанного пользователем (на скважину) Краткое имя: H2SCO2 Наименование данных: H2S Вычисление: прямоугольник для пометки выбранного режима H2S и CO2 выдал сигнал 'да' Наименование вычисления: вычислить H2SCO2 Высокий: выбраны оба Средний: выбран какой-то один Низкий: ни один не выбран Единица измерения: безразмерная Задача: сценарий Описание: создание гидрата (на скважину) Короткое имя: гидраты Наименование данных: глубина воды Вычисление: = глубина воды Наименование вычисления: вычислить гидраты Высокий: =3000 Средний: = 2000 Низкий: 2000 Единица измерения: фут Задача: сценарий Описание: создание гидрата (на скважину) Короткое имя: глубина воды WD скважины Наименование данных: глубина воды Вычисление: = глубина воды Наименование вычисления: вычислить гидраты Высокий: =5000 Средний: =1000 Низкий: 1000 Единица измерения: фут- 16010003 Задача: траектория Описание: степень естественного искривления (на глубину) Короткое имя: DLS - степень естественного искривления Наименование данных: степень естественного искривления Вычисление: = NA Наименование вычисления: вычислить риск Высокий: =6 Средний: =4 Низкий: 4 Единица измерения: градусы/100 футов Задача: траектория Описание: извилистость (на глубину) Короткое имя: TORT - извилистость Наименование данных: степень естественного искривления Вычисление: = суммирование DLS Наименование вычисления: вычислить извилистость Высокий: =90 Средний: =60 Низкий: 60 Единица измерения: градусы Задача: траектория Описание: угол наклона (на глубину) Короткое имя: INC - угол наклона Наименование данных: угол наклона Вычисление: = NA Наименование вычисления: вычислить риск Высокий: =65 Средний: =40 Низкий: 40 Единица измерения: градусы Задача: траектория Описание: углы наклона скважины с трудными условиями транспортировки бурового шлама (на глубину) Короткое имя: буровой шлам Наименование данных: угол наклона Вычисление: = NA Наименование вычисления: вычислить буровой шлам Высокий: =45 Средний: 65 Низкий: 45 Единица измерения: градусы Задача: траектория Описание: отношение вертикальной к горизонтальной (на глубину) Короткое имя: HorDisp Наименование данных: угол наклона Вычисление: = горизонтальное смещение/истинная вертикальная глубина Наименование вычисления: вычислить HorDisp Высокий: =1,0 Средний: =0,5 Низкий: 0,5 Единица измерения: отношение Задача: траектория Описание: индекс направленного бурения (на глубину) порог песчанистого сланца Короткое имя: DDI - индекс направленного бурения Наименование данных: угол наклона Вычисление: = вычислить DDI, используя данные повторной выборки Наименование вычисления: вычислить DDI- 17010003 Высокий: 6,8 Средний: =6,0 Низкий: 6,0 Единица измерения: безразмерная Задача: модель Земли Описание: высокое и сверхъестественное поровое давление (на глубину) Короткое имя: PPHigh Наименование данных: поровое давление без запаса надежности Вычисление: = РР Наименование вычисления: вычислить риск Высокий: =16 Средний: =12 Низкий: 12 Единица измерения: ppg (фунтов на галлон) Задача: модель Земли Описание: обедненное и субнормальное поровое давление (на глубину) Короткое имя: PPLow Наименование данных: поровое давление без запаса надежности Вычисление: = поровое давление без запаса надежности Наименование вычисления: вычислить риск Высокий: =8,33 Средний: =8,65 Низкий: 8,65 Единица измерения: ppg (фунтов на галлон) Задача: модель Земли Описание: сверхтвердая порода (на глубину) Короткое имя: твердая порода Наименование данных: неограниченная прочность на сжатие Вычисление: = неограниченная прочность на сжатие Наименование вычисления: вычислить риск Высокий: =25 Средний: =16 Низкий: 16 Единица измерения: kpsi (килофунт/кв. дюйм) Задача: модель Земли Описание: гумбо (на глубину) Короткое имя: мягкая порода Наименование данных: неограниченная прочность на сжатие Вычисление: = неограниченная прочность на сжатие Наименование вычисления: вычислить риск Высокий: =2 Средний: =4 Низкий: 4 Единица измерения: kpsi (килофунт/кв. дюйм) Задача: модель Земли Описание: высокая геотермальная температура (на глубину) Короткое имя: высокая температура Наименование данных: статическая температура Вычисление: = температура Наименование вычисления: вычислить риск Высокий: =280 Средний: =220 Низкий: 220 Единица измерения: градусы/фут- 18010003 Задача: ограничение буровой вышки Описание: номинальный предел буровой вышки как отношение глубины воды к максимальной глубине воды (на глубину) Короткое имя: буровая вышкаWD Наименование данных: Вычисление: = WD, номинал WD - буровая вышка Наименование вычисления: вычислить буровая вышкаWD Высокий: =0,7 Средний: =0,5 Низкий: 0,5 Единица измерения: отношение Задача: ограничение буровой вышки Описание: номинальный предел буровой вышки как отношение полной измеренной глубины к максимальной глубине (на глубину) Короткое имя: буровая вышкаMD Наименование данных: Вычисление: = MD/номинал MD - буровая вышка Наименование вычисления: вычислить буровая вышкаMD Высокий: =0,75 Средний: =0,5 Низкий: 0,5 Единица измерения: отношение Задача: ограничение буровой вышки Описание: подводное ВОР (противовыбросовое устройство) или устье скважины (на скважину), нет достаточной уверенности, как его вычислять Короткое имя: SSBOP Наименование данных: глубина воды Вычисление: = Наименование вычисления: вычислить гидраты Высокий: =3000 Средний: =1000 Низкий: 1000 Единица измерения: фут Задача: окно массы бурового раствора Описание: потенциал выброса, когда масса бурового раствора слишком низка относительно порового давления (на глубину) Короткое имя: MWKick (масса бурового растворавыброс) Наименование данных: Вычисление: = масса бурового раствора - поровое давление Наименование вычисления: вычислить MWKick Высокий: =0,3 Средний: =0,5 Низкий: 0,5 Единица измерения: ppg (фунтов на галлон) Задача: окно массы бурового раствора Описание: потенциал потерь, когда гидростатическое давление слишком высокое относительно порового давления (на глубину) Короткое имя: MWLoss (масса бурового растворапотери) Наименование данных: Вычисление: = гидростатическое давление - поровое давление Наименование вычисления: вычислить MWLoss Предварительное условие: = тип бурового раствора (HP-WBM, ND-WBM, D-WBM) Высокий: =2500 Средний: =2000 Низкий: 2000 Единица измерения: фунт/кв.дюйм (psi)- 19010003 Задача: окно массы бурового раствора Описание: потенциал потерь, когда гидростатическое давление слишком высокое относительно порового давления (на глубину) Короткое имя: MWLoss (масса бурового растворапотери) Наименование данных: Вычисление: = гидростатическое давление - поровое давление Способ вычисления: вычислить MWLoss Предварительное условие: = тип бурового раствора (ОВМ, МОВМ, SOBM) Высокий: =2000 Средний: =1500 Низкий: 1500 Единица измерения: фунт/кв. дюйм (psi) Задача: окно массы бурового раствора Описание: потенциал потерь, когда масса бурового раствора слишком высокая относительно градиента давления гидравлического разрыва (на глубину) Короткое имя: MWFrac (масса бурового раствораразрыв) Наименование данных: Вычисление: = верхний предел - масса бурового раствора Способ вычисления: вычислить MWFrac Высокий: =0,2 Средний: =0,5 Низкий: 0,5 Единица измерения: ppg (фунтов на галлон) Задача: окно массы бурового раствора Описание: узкое окно массы бурового раствора (на глубину) Короткое имя: MWW (окно массы бурового раствора) Наименование данных: Вычисление: = верхний предел устойчивости буровой скважины - поровое давление без запаса надежности Способ вычисления: вычислить MWW Высокий: =0,5 Средний: =1,0 Низкий: 1,0 Единица измерения: ppg (фунтов на галлон) Задача: окно массы бурового раствора Описание: узкое окно устойчивости буровой скважины (на глубину) Короткое имя: WBSW (окно устойчивости буровой скважины) Наименование данных: Вычисление: = верхний предел - нижний предел Способ вычисления: вычислить WBSW Предварительное условие: = тип бурового раствора (ОВМ, МОВМ, SOBM) Высокий: =0,3 Средний: =0,6 Низкий: 0,6 Единица измерения: ppg (фунтов на галлон) Задача: окно массы бурового раствора Описание: узкое окно устойчивости буровой скважины (на глубину) Короткое имя: WBSW (окно устойчивости буровой скважины) Наименование данных: Вычисление: = верхний предел - нижний предел Способ вычисления: вычислить WBSW Предварительное условие: = тип бурового раствора (HP-WBM, ND-WBM, D-WBM) Высокий: =0,4 Средний: =0,8 Низкий: 0,8 Единица измерения: ppg (фунтов на галлон)- 20010003 Задача: окно массы бурового раствора Описание: устойчивость буровой скважины (на глубину) Короткое имя: WBS (устойчивость буровой скважины) Наименование данных: поровое давление без запаса надежности Вычисление: = поровое давление без запаса надежности Способ вычисления: вычислить WBS Высокий: LB=MW=PP Средний: MW=LB=PP Низкий: MW=PP=LB Единица измерения: безразмерная Задача: окно массы бурового раствора Описание: длина интервала ствола скважины (на интервал ствола скважины) Короткое имя: HSLength (длина интервала ствола скважины) Наименование данных: Вычисление: = конец ствола скважины - начало ствола скважины Способ вычисления: вычислить длину интервала ствола скважины Высокий: =8000 Средний: =7001 Низкий: 7001 Единица измерения: фут Задача: окно массы бурового раствора Описание: степень естественного искривления на глубинах установки обсадной колонны для износа обсадного крепления (на интервал ствола скважины) Короткое имя: CsgWear (износ обсадного крепления) Наименование данных: степень естественного искривления Вычисление: = диаметр ствола скважины Способ вычисления: CsgWear Высокий: =4 Средний: =3 Низкий: 3 Единица измерения: градусы/100 фут Задача: окно массы бурового раствора Описание: число обсадных колонн (на интервал ствола скважины) Короткое имя: CsgCount (счет обсадных колонн) Наименование данных: глубина установки обсадной колонны Вычисление: = число обсадных колонн Способ вычисления: вычислить CsgCount Высокий: =6 Средний: =4 Низкий: 4 Единица измерения: безразмерная Задача: размеры буровой скважины Описание: большой размер ствола скважины (на интервал ствола скважины) Короткое имя: HoleBig (большой ствол скважины) Наименование данных: размер ствола скважины Вычисление: = диаметр ствола скважины Способ вычисления: вычислить риск интервала ствола скважины Высокий: =24 Средний: =18,625 Низкий: 18,625 Единица измерения: дюйм Задача: размеры буровой скважины Описание: маленький размер ствола скважины (на интервал ствола скважины) Короткое имя: HoleSm (маленький ствол скважины) Наименование данных: размер ствола скважины Вычисление: = диаметр ствола скважины Способ вычисления: вычислить HoleSm- 21010003 Предварительное условие: = береговая Высокий: =4,75 Средний: =6,5 Низкий: 6,5 Единица измерения: дюйм Задача: размеры буровой скважины Описание: малый размер ствола скважины (на интервал ствола скважины) Короткое имя: HoleSm (маленький ствол скважины) Наименование данных: размер ствола скважины Вычисление: = диаметр ствола скважины Способ вычисления: вычислить HoleSm Предварительное условие: = в море Высокий: =6,5 Средний: =7,875 Низкий: 7,875 Единица измерения: дюйм Задача: разработка труб Описание: конструктивные параметры обсадного крепления для разрыва, смятия труб и растяжения(на интервал ствола скважины) DFb, c, t =1,0 для высокого, DFb, c, t =1,1 для среднего, DFb, c, t 1,1 для низкого Короткое имя: CsgDF (конструктивные параметры обсадного крепления для разрыва) Наименование данных: Вычисление: = DF/конструктивный параметр Способ вычисления: вычислить CsgDF Предварительное условие: = в море Высокий: =1, 0 Средний: =1,1 Низкий: 1,1 Единица измерения: безразмерная Задача: разработка труб Описание: вес обсадной колонны относительно способности поднятия буровой вышки (на обсадную колонну) Короткое имя: CsgWt (вес обсадной колонны) Наименование данных: Вычисление: = вес обсадной колонны/минимальный номинал буровой вышки Способ вычисления: вычислить CsgWt Высокий: =0,95 Средний: 0,95 Низкий: 0,8 Единица измерения: отношение Задача: разработка труб Описание: допустимый запас избыточного тягового усилия обсадной колонны (на обсадную колонну) Короткое имя: CsgMOP (запас избыточного тягового усилия обсадной колонны) Наименование данных: Вычисление: = номинал растяжения труб - вес обсадного крепления Способ вычисления: вычислить CsgMOP Высокий: =50 Средний: =100 Низкий: 100 Единица измерения: килофунт в секунду Задача: размеры буровой скважины Описание: зазор между размером ствола скважины и максимальным внешним диаметром OD обсадного крепления (на интервал ствола скважины) Короткое имя: HoleCsg (ствол скважины - обсадное крепление) Наименование данных: Вычисление: = площадь размера ствола скважины, площадь размера обсадного крепления (макси- 22010003 мальный внешний диаметр OD) Способ вычисления: вычислить HoleCsg Высокий: =1,1 Средний: =1,25 Низкий: 1,25 Единица измерения: отношение Задача: размеры буровой скважины Описание: Короткое имя: CsgCsg (обсадное крепление - обсадное крепление) Наименование данных: Вычисление: = внутренний диаметр ID обсадного крепления/максимальный размер следующего обсадного крепления Способ вычисления: вычислить CsgCsg Высокий: =1,05 Средний: =1,1 Низкий: 1,1 Единица измерения: отношение Задача: размеры буровой скважины Описание: зазор между внутренним диаметром обсадного крепления и следующим размером буровой коронки (на проходку буровой коронки) Короткое имя: CsgBit (обсадное крепление - буровая коронка) Наименование данных: Вычисление: = внутренний диаметр ID обсадного крепления/следующий размер буровой коронки Способ вычисления: вычислить CsgBit Высокий: =1,05 Средний: =1,1 Низкий: 1,1 Единица измерения: отношение Задача: разработка цемента Описание: высота цемента относительно нормативов разработки для каждого типа бурильной колонны (на интервал ствола скважины) Короткое имя: TOCLow (верх цемента - низкий) Наименование данных: Вычисление: = глубина дна обсадного крепления - глубина верха цемента Способ вычисления: вычислить TOCLow Высокий: =0,75 Средний: =1,0 Низкий: 1,0 Единица измерения: отношение Задача: разработка цемента Описание: потенциал выброса, когда гидростатическое давление слишком низкое относительно порового давления (на глубину) Короткое имя: CmtKick (цемент - выброс) Наименование данных: Вычисление: = (гидростатическое давление цементирования поровое давление)/TVD(фактическая вертикальная глубина) Способ вычисления: вычислить CmtKick Высокий: =0,3 Средний: =0,5 Низкий: 0,5 Единица измерения: ppg (фунтов на галлон) Задача: разработка цемента Описание: потенциал потерь, когда гидростатическое давление слишком высокое относительно порового давления (на глубину) Короткое имя: CmtLoss (цементпотери) Наименование данных: Вычисление: = гидростатическое давление цементирования - поровое давление- 23010003 Способ вычисления: вычислить CmtLoss Высокий: =2500 Средний: =2000 Низкий: 2000 Единица измерения: фунт/кв. дюйм (psi) Задача: разработка цемента Описание: потенциал выброса, когда гидростатическое давление слишком высокое относительно градиента давления при гидроразрыве (на глубину) Короткое имя: CmtFrac (цемент - разрыв) Наименование данных: Вычисление: = (верхняя граница - гидростатическое давление цементирования)/TVD (фактическая вертикальная глубина) Способ вычисления: вычислить CmtFrac Высокий: =0,2 Средний: =0,5 Низкий: 0,5 Единица измерения: ppg (фунтов на галлон) Задача: выбор буровых коронок Описание: избыточная работа буровой коронки как отношение к совокупной механической энергии бурения (UCS, интегрированная по расстоянию, пробуренному буровой коронкой) Короткое имя: BitWkXS (буровая коронка - работа) Наименование данных: отношение совокупной избыточной работы к совокупной UCS Вычисление: = совокупная избыточная работа/совокупная UCS Способ вычисления: вычислить риск интервала буровой коронки Высокий: =0,2 Средний: =0,1 Низкий: 0,1 Единица измерения: отношение Задача: выбор буровых коронок Описание: совокупная работа буровой коронки как отношение к усредненной механической энергии бурения каталога буровых коронок (UCS, интегрированная по расстоянию, пробуренному буровой коронкой) Короткое имя: BitWk (буровая коронка - работа) Наименование данных: Вычисление: = совокупная UCS/механическая энергия бурения (UCS, интегрированная по расстоянию, пробуренному буровой коронкой) Способ вычисления: вычислить риск BitWk Высокий: =1,5 Средний: = 1,25 Низкий: 1,25 Единица измерения: отношение Задача: выбор буровых коронок Описание: совокупная проходка буровой коронки как отношение к усредненной проходке каталога буровых коронок (пробуренная длина) (на глубину) Короткое имя: BitFtg (проходка буровой коронки) Наименование данных: отношение пробуренной проходки к статистической проходке Вычисление: = отношение пробуренной проходки к статистической проходке Способ вычисления: вычислить риск буровой коронки в интервале ствола скважины Высокий: =2 Средний: =1,5 Низкий: 1,5 Единица измерения: отношение Задача: выбор буровых коронок Описание: совокупный срок службы буровой коронки как отношение к усредненному сроку службы буровых коронок каталога (время вращения на дне) (на глубину) Короткое имя: BitHrs (продолжительность работы буровой коронки) Наименование данных: BitFtg (проходка буровой коронки)- 24010003 Вычисление: = продолжительность работы на дне/статистическая продолжительность работы Способ вычисления: вычислить срок службы буровой коронки Высокий: =2 Средний: =1,5 Низкий: 1,5 Единица измерения: отношение Задача: выбор буровых коронок Описание: совокупное число Krev буровой коронки как отношение к усредненному числу Krev(RPMпродолжительность работы) каталога буровых коронок (на глубину) Короткое имя: BitKrev (число оборотов в минутупродолжительность работы буровой коронки) Наименование данных: Вычисление: = совокупное число Krev, усредненное число Krev буровой коронки Способ вычисления: вычислить совокупное число BitKrev Высокий: =2 Средний: =1,5 Низкий: 1,5 Единица измерения: отношение Задача: выбор буровых коронок Описание: ROP (механическая скорость проходки) буровой коронки как отношение к усредненнойROP буровых коронок каталога (на время работы буровой коронки) Короткое имя: BitROP (механическая скорость проходки буровой коронки) Наименование данных: Вычисление: = ROP/статистическая ROP буровой коронки Способ вычисления: вычислить BitROP Высокий: =1,5 Средний: =1,25 Низкий: 1,25 Единица измерения: отношение Задача: выбор буровых коронок Описание: UCS относительно UCS буровой коронки и максимальной UCS буровой коронки (на глубину) Короткое имя: BitUCS (неограниченная прочность на сжатие буровой коронки) Наименование данных: Вычисление: = UCS Способ вычисления: вычислить UCS буровой коронки Высокий: UCS = макс UCS буровой коронки = UCS буровой коронки Средний: макс UCS буровой коронки = UCS = UCS буровой коронки Низкий: макс UCS буровой коронки = UCS буровой коронки = UCS Единица измерения: отношение Задача: разработка бурильной колонны Описание: допустимый запас избыточного тягового усилия бурильной колонны (на время работы буровой коронки) Короткое имя: DSMOP (разработка - запас избыточного тягового усилия) Наименование данных: Вычисление: = МОР (запас избыточного тягового усилия) Способ вычисления: вычислить DSMOP Высокий: =50 Средний: =100 Низкий: 100 Единица измерения: klbs (кило-фунт-сила-фут) Задача: разработка бурильной колонны Описание: потенциальный обрыв бурильных колонн, когда требуемое растяжение приближается к пределам механического растяжения бурильной трубы, тяжелого веса бурильной трубы, воротников бура или соединений (на время работы буровой коронки) Короткое имя: DSPart (разработка - обрыв) Наименование данных:(DP) Способ вычисления: вычислить DSPart Высокий: =0,9 Средний: =0,8 Низкий: 0,8 Единица измерения: отношение Задача: разработка бурильной колонны Описание: допустимые значения выброса (на интервал ствола скважины) Короткое имя: KickTol (допустимые значения выброса) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = NA (уже вычислялось), разведка/разработка Способ вычисления: вычислить KickTol Предварительное условие: разведка Высокий: =50 Средний: =100 Низкий: 100 Единица измерения: bb1 - баррель Задача: разработка бурильной колонны Описание: допустимые значения выброса (на интервал ствола скважины) Короткое имя: KickTol (допустимые значения выброса) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = NA (уже вычислялось), разведка/разработка Способ вычисления: вычислить KickTol Предварительное условие: разработка Высокий: =25 Средний: =50 Низкий: 50 Единица измерения: bb1 - баррель Задача: гидравлика Описание: расход для очистки ствола скважины (на глубину) Короткое имя: QCrit (критический расход) Наименование данных: расход, критический расход Вычисление: = расход/критический расход Способ вычисления: вычислить QCrit Высокий: =1,0 Средний: =1,1 Низкий: 1,1 Единица измерения: отношение Задача: гидравлика Описание: расход относительно подачи насоса (на глубину) Короткое имя: QMax (максимальный расход) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = Q/Qmax Способ вычисления: вычислить QMax Высокий: =1,0 Средний: =0, 9 Низкий: 0,9 Единица измерения: отношение Задача: гидравлика Описание: размер TFA (полная площадь сечения потока) относительно минимальной TFA (на время работы буровой коронки), 0,2301 = 3 от 10/32 дюйма, 0,3313 = 3 от 12/32 дюйма Короткое имя: TFALow (полная площадь сечения потока низкая) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = TFA Способ вычисления: вычислить TFALow Высокий: =0,2301- 26010003 Средний: =0,3313 Низкий: 0,3313 Единица измерения: дюйм Задача: гидравлика Описание: давление циркуляции относительно максимального давления буровой вышки и насоса(на глубину) Короткое имя: РМах (давление максимальное) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = РМах Способ вычисления: вычислить РМах Высокий: =1,0 Средний: =0,9 Низкий: 0,9 Единица измерения: отношение Задача: гидравлика Описание: потенциал потерь, когда ECD (эквивалентная плотность циркуляции бурового раствора) слишком высока относительно градиента давления гидравлического разрыва пласта (на глубину) Короткое имя: ECDFrac Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = верхний предел ECD Способ вычисления: вычислить ECDFrac Высокий: =0,0 Средний: =0,2 Низкий: 0,2 Единица измерения: ppg (фунтов на галлон) Задача: гидравлика Описание: потенциал потерь, когда ECD (эквивалентная плотность циркуляции бурового раствора) слишком высока относительно порового давления (на глубину) Короткое имя: ECDLoss (ECDпотери) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = ECD - поровое давление Способ вычисления: вычислить ECDLoss Предварительное условие: = тип бурового раствора (HP-WBM, ND-WBM, D-WBM) Высокий: =2500 Средний: =2000 Низкий: 2000 Единица измерения: фунт/кв. дюйм (psi) Задача: гидравлика Описание: потенциал потерь, когда ECD (эквивалентная плотность циркуляции бурового раствора) слишком высока относительно порового давления (на глубину) Короткое имя: ECDLoss (ECDпотери) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = ECD - поровое давление Способ вычисления: вычислить ECDLoss Предварительное условие: = тип бурового раствора (ОВМ, МОВМ, SOBM) Высокий: =2000 Средний: =1500 Низкий: 1500 Единица измерения: фунт/кв. дюйм (psi) Алгоритмы 24 оценки риска Напомним, что логические выражения 22 оценки риска будут: (1) принимать входные данные 20 а,включающие в себя множество результатов вычисления входных данных, которые генерированы посредством входных данных 20 а; (2) определять, представляет ли каждый из множества результатов вычисления входных данных высокий риск, средний риск или низкий риск; и (3) генерировать множество значений риска/множество отдельных рисков, где каждый из множества значений рисков/множества отдельных рисков представляет результат вычисления входных данных, который был ранжирован либо как высокий риск, либо как средний риск, либо как низкий риск. Например, напомним следующую задачу.- 27010003 Задача: гидравлика Описание: потенциал потерь, когда ECD (эквивалентная плотность циркуляции бурового раствора) слишком высока относительно порового давления (на глубину) Короткое имя: ECDLoss (ECDпотери) Наименование данных: BitUCS (неограниченная прочность на сжатие буровой коронки) Вычисление: = ECD - поровое давление Способ вычисления: вычислить ECDLoss Предварительное условие: = тип бурового раствора (ОВМ, МОВМ, SOBM) Высокий: =2000 Средний: =1500 Низкий: 1500 Единица измерения: фунт/кв. дюйм (psi) Когда результат вычисления 'ECD - поровое давление', ассоциированный с вышеупомянутой задачей гидравлики, составляет =2000, указанному вычислению присваивается высокий риск; но если вычисление 'ECD - поровое давление' составляет =1500, то этому вычислению присваивается средний риск; но если вычисление 'ECD - поровое давление' составляет 1500, то такому вычислению присваивается низкий риск. Следовательно, логические выражения 22 оценки риска, которые будут ранжировать каждый из результатов вычисления, данных либо как высокий риск, либо как средний риск, либо как низкий риск,генерируя, таким образом, 'множество ранжированных значений риска', также известное как 'множество ранжированных отдельных рисков'. Затем, в ответ на множество ранжированных отдельных рисков, полученных из логических выражений 22, логические алгоритмы 24 оценки риска будут присваивать значение и цвет каждому из множества ранжированных отдельных рисков, полученных из логических выражений 22, где значение и цвет зависят от конкретного ранжирования (т.е. ранг 'высокий риск', или ранг'средний риск', или ранг 'низкий риск'), который ассоциируется с каждым из множества ранжированных отдельных рисков. Значение и цвет присваиваются посредством алгоритмов 24 оценки риска каждому из множества отдельных рисков, полученных из логических выражений 22, следующим образом. Вычисление риска 1 - вычисление отдельного риска Со ссылкой на 'выходные данные 18b1 оценки риска', сформулированные выше, имеется 54'отдельных риска', точно определенных в настоящее время. Для отдельного риска: высокий риск = 90,средний риск = 70 низкий риск = 10 цветовой код высокого риска = красный цветовой код среднего риска = желтый цветовой код низкого риска = зеленый Если логические выражения 22 оценки риска присваивают конкретному результату вычисления входных данных 'ранг высокого риска', то алгоритмы 24 оценки риска будут присваивать указанному результату вычисления входных данных 'значение 90' и указанному результату вычисления входных данных 'красный цвет'. Если логические выражения 22 оценки риска присваивают конкретному результату вычисления входных данных 'ранг среднего риска', то алгоритмы 24 оценки риска будут присваивать этому результату вычисления входных данных 'значение 70' и указанному результату вычисления входных данных'желтый цвет'. Если логические выражения 22 оценки риска присваивают конкретному результату вычисления входных данных 'ранг низкого риска', то алгоритмы 24 оценки риска будут присваивать этому результату вычисления входных данных 'значение 10' и указанному результату вычисления входных данных'зеленый цвет'. Следовательно, в ответ на ранжированные отдельные риски, полученные из логических выражений 22, алгоритмы 24 оценки риска будут присваивать каждому из ранжированных отдельных рисков значение 90 и красный цвет для высокого риска, значение 70 и желтый цвет для среднего риска, и значение 10 и зеленый цвет для низкого риска. Однако, кроме того, в ответ на ранжированные отдельные риски, полученные из логических выражений 22, алгоритмы 24 оценки риска также будут генерировать множество ранжированных категорий риска и множество ранжированных подкатегорий риска. Со ссылкой на 'выходные данные 18b1 оценки риска', сформулированные выше, 'выходные данные 18b1 оценки риска' включают в себя: (1) восемь категорий риска, (2) четыре подкатегории риска и (3) 54 отдельных риска [т.е. 54 отдельных риска, плюс 2 выгоды, плюс 2 потери, плюс 2 прихвата трубы, плюс 2 механических проблемы, плюс 1, в сумме = 63 риска]. Восемь категорий риска включают в себя следующие: (1) отдельный риск, (2) усредненный отдельный риск, (3) подкатегория риска (или риск подкатегории), (4) усредненный риск подкатегории, (5) сумма рисков (или суммарный риск), (6) усредненный суммарный риск, (7) потенциальный риск для каждой задачи разработки и (8) реальный риск для каждой задачи разработки.- 28010003 Напомним, что алгоритмы 24 оценки риска уже установили и генерировали вышеупомянутую категорию риска [т.е. множество ранжированных отдельных рисков] путем присвоения значения 90 и красного цвета результату вычисления входных данных высокого риска, значения 70 и желтого цвета результату вычисления входных данных среднего риска и значения 10 и зеленого цвета результату вычисления входных данных низкого риска, алгоритмы 24 оценки риска сейчас будут вычислять, устанавливать и генерировать вышеупомянутые категории риска со (2) по (8) в ответ на множество значений рисков/множество отдельных рисков, полученных из логических выражений 22 оценки риска, следующим образом. Вычисление риска 2 - усредненный отдельный риск Усредненная величина всех значений риска вычисляется следующим образом: Чтобы определить усредненный отдельный риск, нужно суммировать вышеупомянутые значения риска и затем разделить на число таких значений риска, где i = число элементов выборки. Значение для усредненного отдельного риска отображается в нижней части цветной дорожки отдельного риска. Вычисление риска 3 - подкатегория риска Со ссылкой на 'выходные данные 18b1 оценки риска', сформулированные выше, задаются следующие риски подкатегорий: (а) выгоды, (b) потери, (с) прихват трубы и (d) механические проблемы, где риск подкатегории (или подкатегория риска) задается следующим образом:j = число отдельных рисков,0 степень естественного искривления 5,Nj = либо 1, либо 0 в зависимости от того, вносит ли значение риска вклад в подкатегорию,Степеньj = из каталога матрицы риска. Красное отображение риска для подкатегории риска 40. Желтое отображение риска для интервала: 20 подкатегория риска 40. Зеленое отображение риска для подкатегории риска 20. Вычисление риска 4 - усредненный риск подкатегорииn = число элементов выборки. Значение для усредненного риска подкатегории отображается в нижней части цветной дорожки риска подкатегории. Множитель риска = 3 для подкатегории риска 40. Множитель риска = 2 для 20 подкатегории риска 40. Множитель риска = 1 для подкатегории риска 20. Вычисление риска 5 - суммарный риск Вычисление суммарного риска основано на следующих категориях: (а) выгоды, (b) потери, (с) прихват трубы и (d) механические проблемы. Красное отображение риска для суммы рисков 40. Желтое отображение риска для 20 суммы рисков 40. Зеленое отображение риска для суммы рисков 20. Вычисление риска 6 - усредненный суммарный рискn = число элементов выборки. Множитель риска = 3 для подкатегории риска 40. Множитель риска = 2 для 20 подкатегории риска 40. Множитель риска = 1 для подкатегории риска 20. Значение для усредненного суммарного риска отображается в нижней части цветной дорожки суммарного риска.- 29010003 Вычисление риска 7 - риски на задачу разработки Были заданы следующие 14 задач разработки: сценарий, траектория, механическая модель Земли,буровая вышка, устойчивость буровой скважины, масса бурового раствора и глубины установки обсадной колонны, размеры буровой скважины, обсадное крепление, цемент, буровой раствор, буровая коронка, бурильная колонна, гидравлика и диаграмма времени. В настоящее время точно определены 54 отдельных риска. Вычисление риска 7 А - потенциальный максимальный риск на задачу разработкиk = индекс задач разработки, всего 14 задач разработки,Nj = либо 0, либо 1 в зависимости от того, вносит ли значение риска вклад в задачу разработки,0 степень естественного искривления 5. Вычисление риска 7 Б - реальный риск на задачу разработкиk = индекс задач разработки, всего 14 задач разработки,Nkj =[0, , М],0 степень естественного искривления 5. Степень естественного искривления в вышеприведенных уравнениях задается следующими факторами:
МПК / Метки
МПК: E21B 41/00, G05B 19/418
Метки: способ, процессом, процессов, программ, устройство, систему, себя, управления, также, включающее, интегральную, хранения, скважины, проектирования, зависимостью, технологическим
