Статор флотационной камеры

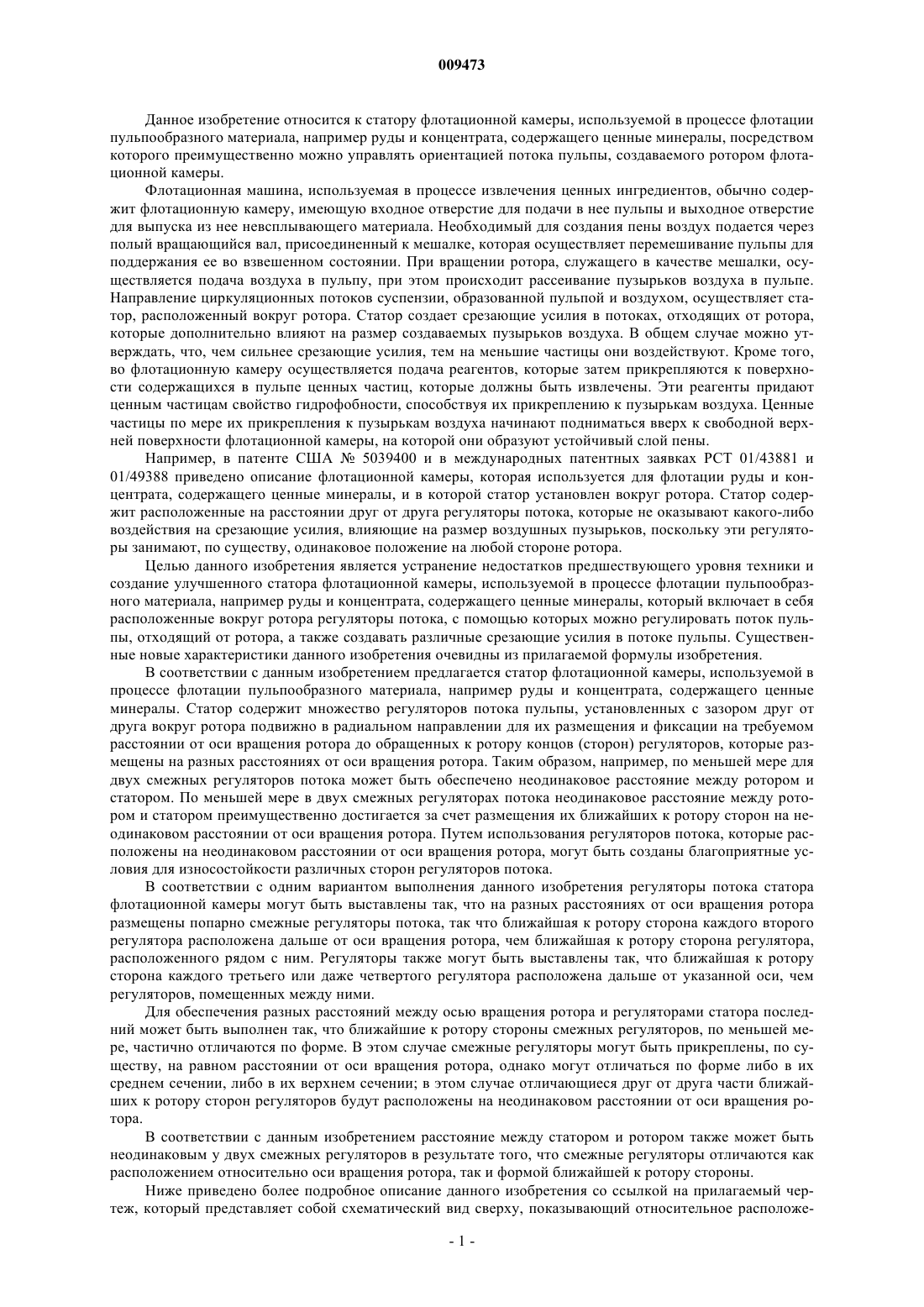

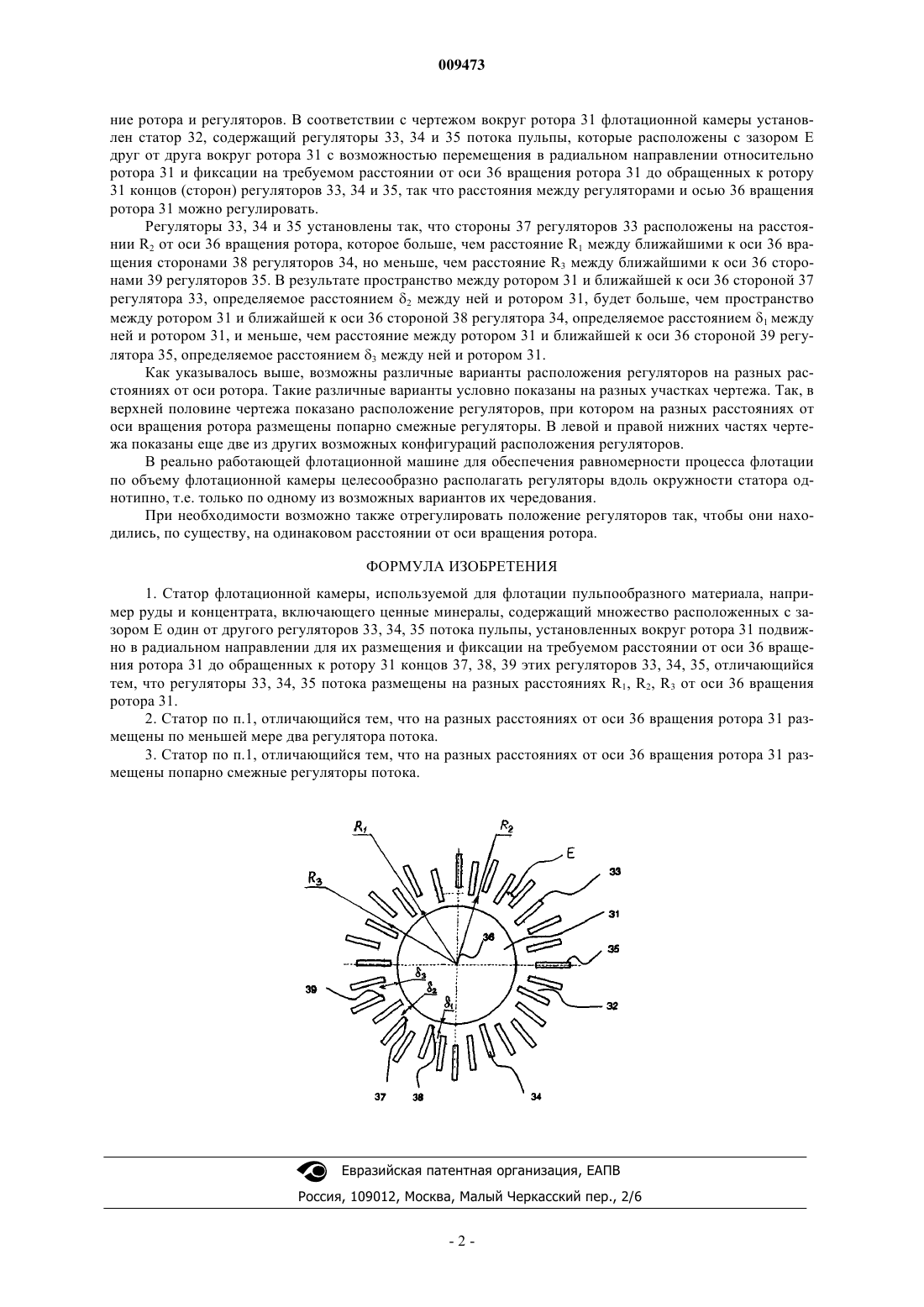

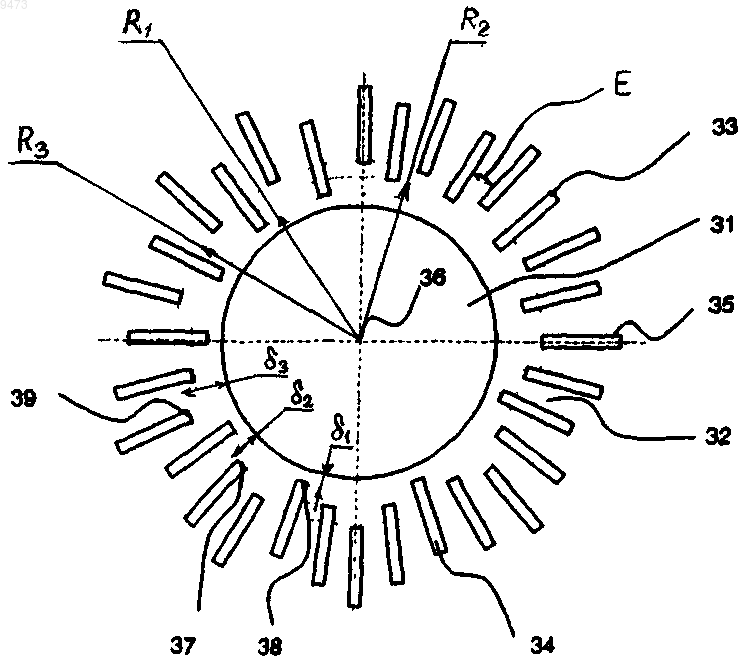

009473 Данное изобретение относится к статору флотационной камеры, используемой в процессе флотации пульпообразного материала, например руды и концентрата, содержащего ценные минералы, посредством которого преимущественно можно управлять ориентацией потока пульпы, создаваемого ротором флотационной камеры. Флотационная машина, используемая в процессе извлечения ценных ингредиентов, обычно содержит флотационную камеру, имеющую входное отверстие для подачи в нее пульпы и выходное отверстие для выпуска из нее невсплывающего материала. Необходимый для создания пены воздух подается через полый вращающийся вал, присоединенный к мешалке, которая осуществляет перемешивание пульпы для поддержания ее во взвешенном состоянии. При вращении ротора, служащего в качестве мешалки, осуществляется подача воздуха в пульпу, при этом происходит рассеивание пузырьков воздуха в пульпе. Направление циркуляционных потоков суспензии, образованной пульпой и воздухом, осуществляет статор, расположенный вокруг ротора. Статор создает срезающие усилия в потоках, отходящих от ротора,которые дополнительно влияют на размер создаваемых пузырьков воздуха. В общем случае можно утверждать, что, чем сильнее срезающие усилия, тем на меньшие частицы они воздействуют. Кроме того,во флотационную камеру осуществляется подача реагентов, которые затем прикрепляются к поверхности содержащихся в пульпе ценных частиц, которые должны быть извлечены. Эти реагенты придают ценным частицам свойство гидрофобности, способствуя их прикреплению к пузырькам воздуха. Ценные частицы по мере их прикрепления к пузырькам воздуха начинают подниматься вверх к свободной верхней поверхности флотационной камеры, на которой они образуют устойчивый слой пены. Например, в патенте США 5039400 и в международных патентных заявках РСТ 01/43881 и 01/49388 приведено описание флотационной камеры, которая используется для флотации руды и концентрата, содержащего ценные минералы, и в которой статор установлен вокруг ротора. Статор содержит расположенные на расстоянии друг от друга регуляторы потока, которые не оказывают какого-либо воздействия на срезающие усилия, влияющие на размер воздушных пузырьков, поскольку эти регуляторы занимают, по существу, одинаковое положение на любой стороне ротора. Целью данного изобретения является устранение недостатков предшествующего уровня техники и создание улучшенного статора флотационной камеры, используемой в процессе флотации пульпообразного материала, например руды и концентрата, содержащего ценные минералы, который включает в себя расположенные вокруг ротора регуляторы потока, с помощью которых можно регулировать поток пульпы, отходящий от ротора, а также создавать различные срезающие усилия в потоке пульпы. Существенные новые характеристики данного изобретения очевидны из прилагаемой формулы изобретения. В соответствии с данным изобретением предлагается статор флотационной камеры, используемой в процессе флотации пульпообразного материала, например руды и концентрата, содержащего ценные минералы. Статор содержит множество регуляторов потока пульпы, установленных с зазором друг от друга вокруг ротора подвижно в радиальном направлении для их размещения и фиксации на требуемом расстоянии от оси вращения ротора до обращенных к ротору концов (сторон) регуляторов, которые размещены на разных расстояниях от оси вращения ротора. Таким образом, например, по меньшей мере для двух смежных регуляторов потока может быть обеспечено неодинаковое расстояние между ротором и статором. По меньшей мере в двух смежных регуляторах потока неодинаковое расстояние между ротором и статором преимущественно достигается за счет размещения их ближайших к ротору сторон на неодинаковом расстоянии от оси вращения ротора. Путем использования регуляторов потока, которые расположены на неодинаковом расстоянии от оси вращения ротора, могут быть созданы благоприятные условия для износостойкости различных сторон регуляторов потока. В соответствии с одним вариантом выполнения данного изобретения регуляторы потока статора флотационной камеры могут быть выставлены так, что на разных расстояниях от оси вращения ротора размещены попарно смежные регуляторы потока, так что ближайшая к ротору сторона каждого второго регулятора расположена дальше от оси вращения ротора, чем ближайшая к ротору сторона регулятора,расположенного рядом с ним. Регуляторы также могут быть выставлены так, что ближайшая к ротору сторона каждого третьего или даже четвертого регулятора расположена дальше от указанной оси, чем регуляторов, помещенных между ними. Для обеспечения разных расстояний между осью вращения ротора и регуляторами статора последний может быть выполнен так, что ближайшие к ротору стороны смежных регуляторов, по меньшей мере, частично отличаются по форме. В этом случае смежные регуляторы могут быть прикреплены, по существу, на равном расстоянии от оси вращения ротора, однако могут отличаться по форме либо в их среднем сечении, либо в их верхнем сечении; в этом случае отличающиеся друг от друга части ближайших к ротору сторон регуляторов будут расположены на неодинаковом расстоянии от оси вращения ротора. В соответствии с данным изобретением расстояние между статором и ротором также может быть неодинаковым у двух смежных регуляторов в результате того, что смежные регуляторы отличаются как расположением относительно оси вращения ротора, так и формой ближайшей к ротору стороны. Ниже приведено более подробное описание данного изобретения со ссылкой на прилагаемый чертеж, который представляет собой схематический вид сверху, показывающий относительное расположе-1 009473 ние ротора и регуляторов. В соответствии с чертежом вокруг ротора 31 флотационной камеры установлен статор 32, содержащий регуляторы 33, 34 и 35 потока пульпы, которые расположены с зазором Е друг от друга вокруг ротора 31 с возможностью перемещения в радиальном направлении относительно ротора 31 и фиксации на требуемом расстоянии от оси 36 вращения ротора 31 до обращенных к ротору 31 концов (сторон) регуляторов 33, 34 и 35, так что расстояния между регуляторами и осью 36 вращения ротора 31 можно регулировать. Регуляторы 33, 34 и 35 установлены так, что стороны 37 регуляторов 33 расположены на расстоянии R2 от оси 36 вращения ротора, которое больше, чем расстояние R1 между ближайшими к оси 36 вращения сторонами 38 регуляторов 34, но меньше, чем расстояние R3 между ближайшими к оси 36 сторонами 39 регуляторов 35. В результате пространство между ротором 31 и ближайшей к оси 36 стороной 37 регулятора 33, определяемое расстоянием 2 между ней и ротором 31, будет больше, чем пространство между ротором 31 и ближайшей к оси 36 стороной 38 регулятора 34, определяемое расстоянием 1 между ней и ротором 31, и меньше, чем расстояние между ротором 31 и ближайшей к оси 36 стороной 39 регулятора 35, определяемое расстоянием 3 между ней и ротором 31. Как указывалось выше, возможны различные варианты расположения регуляторов на разных расстояниях от оси ротора. Такие различные варианты условно показаны на разных участках чертежа. Так, в верхней половине чертежа показано расположение регуляторов, при котором на разных расстояниях от оси вращения ротора размещены попарно смежные регуляторы. В левой и правой нижних частях чертежа показаны еще две из других возможных конфигураций расположения регуляторов. В реально работающей флотационной машине для обеспечения равномерности процесса флотации по объему флотационной камеры целесообразно располагать регуляторы вдоль окружности статора однотипно, т.е. только по одному из возможных вариантов их чередования. При необходимости возможно также отрегулировать положение регуляторов так, чтобы они находились, по существу, на одинаковом расстоянии от оси вращения ротора. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Статор флотационной камеры, используемой для флотации пульпообразного материала, например руды и концентрата, включающего ценные минералы, содержащий множество расположенных с зазором Е один от другого регуляторов 33, 34, 35 потока пульпы, установленных вокруг ротора 31 подвижно в радиальном направлении для их размещения и фиксации на требуемом расстоянии от оси 36 вращения ротора 31 до обращенных к ротору 31 концов 37, 38, 39 этих регуляторов 33, 34, 35, отличающийся тем, что регуляторы 33, 34, 35 потока размещены на разных расстояниях R1, R2, R3 от оси 36 вращения ротора 31. 2. Статор по п.1, отличающийся тем, что на разных расстояниях от оси 36 вращения ротора 31 размещены по меньшей мере два регулятора потока. 3. Статор по п.1, отличающийся тем, что на разных расстояниях от оси 36 вращения ротора 31 размещены попарно смежные регуляторы потока.
