Фиксатор для арматурных стержней

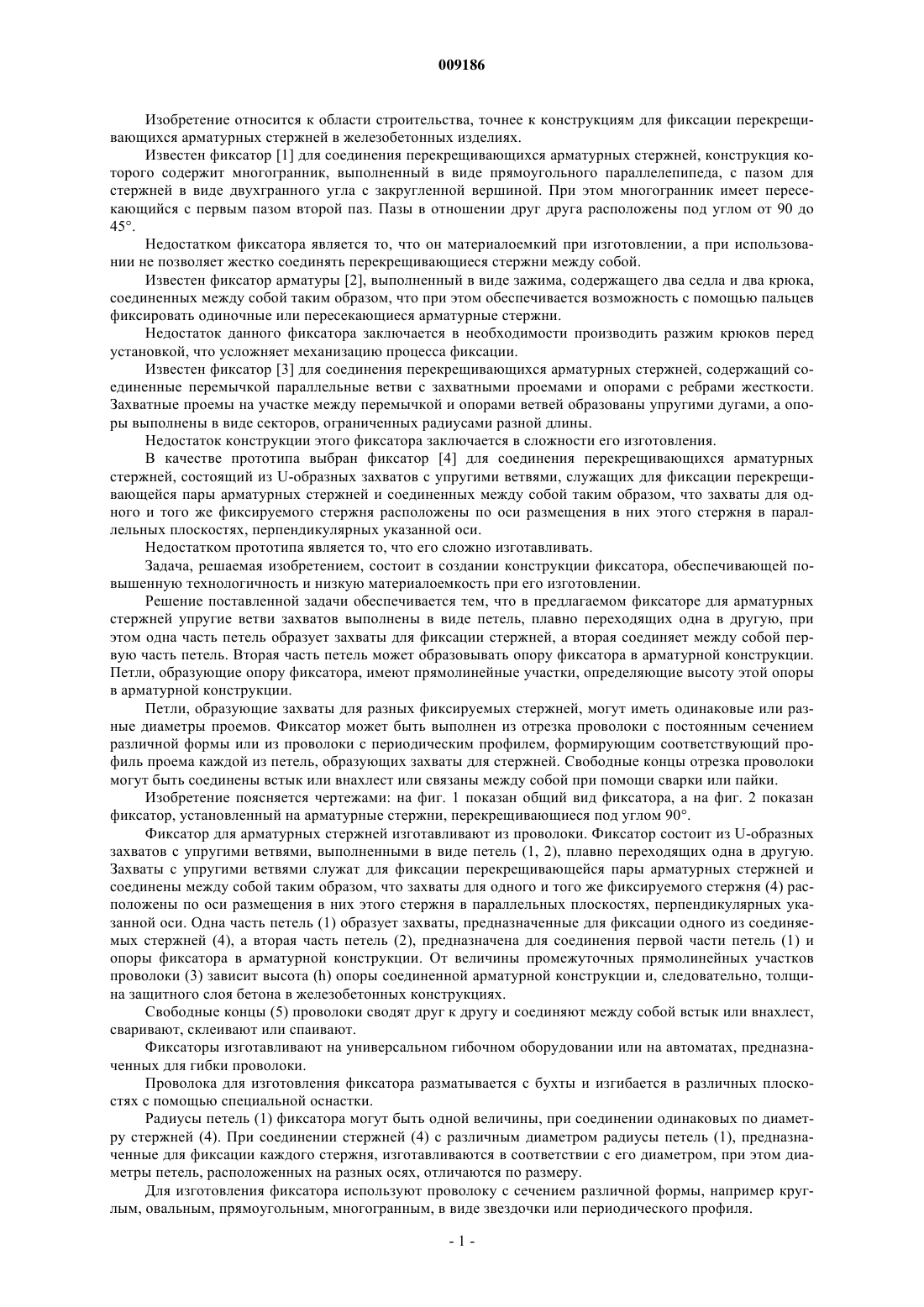

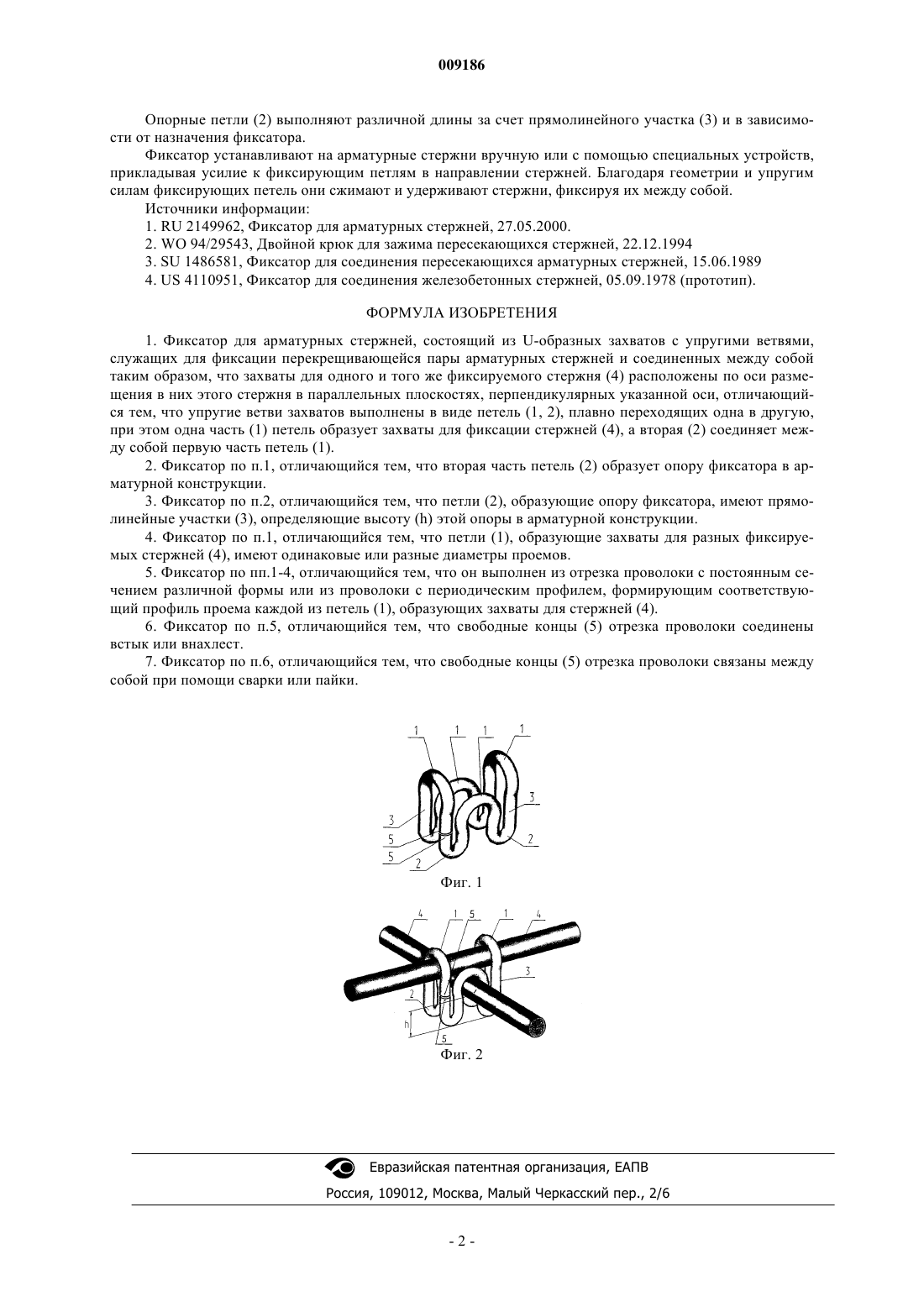

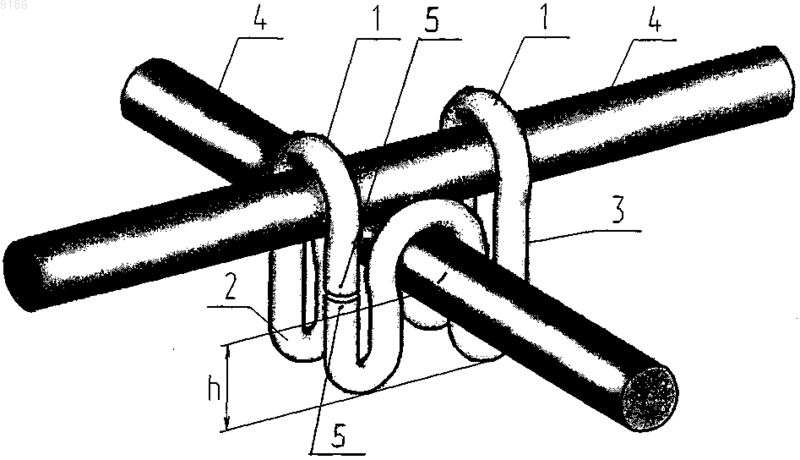

009186 Изобретение относится к области строительства, точнее к конструкциям для фиксации перекрещивающихся арматурных стержней в железобетонных изделиях. Известен фиксатор [1] для соединения перекрещивающихся арматурных стержней, конструкция которого содержит многогранник, выполненный в виде прямоугольного параллелепипеда, с пазом для стержней в виде двухгранного угла с закругленной вершиной. При этом многогранник имеет пересекающийся с первым пазом второй паз. Пазы в отношении друг друга расположены под углом от 90 до 45. Недостатком фиксатора является то, что он материалоемкий при изготовлении, а при использовании не позволяет жестко соединять перекрещивающиеся стержни между собой. Известен фиксатор арматуры [2], выполненный в виде зажима, содержащего два седла и два крюка,соединенных между собой таким образом, что при этом обеспечивается возможность с помощью пальцев фиксировать одиночные или пересекающиеся арматурные стержни. Недостаток данного фиксатора заключается в необходимости производить разжим крюков перед установкой, что усложняет механизацию процесса фиксации. Известен фиксатор [3] для соединения перекрещивающихся арматурных стержней, содержащий соединенные перемычкой параллельные ветви с захватными проемами и опорами с ребрами жесткости. Захватные проемы на участке между перемычкой и опорами ветвей образованы упругими дугами, а опоры выполнены в виде секторов, ограниченных радиусами разной длины. Недостаток конструкции этого фиксатора заключается в сложности его изготовления. В качестве прототипа выбран фиксатор [4] для соединения перекрещивающихся арматурных стержней, состоящий из U-образных захватов с упругими ветвями, служащих для фиксации перекрещивающейся пары арматурных стержней и соединенных между собой таким образом, что захваты для одного и того же фиксируемого стержня расположены по оси размещения в них этого стержня в параллельных плоскостях, перпендикулярных указанной оси. Недостатком прототипа является то, что его сложно изготавливать. Задача, решаемая изобретением, состоит в создании конструкции фиксатора, обеспечивающей повышенную технологичность и низкую материалоемкость при его изготовлении. Решение поставленной задачи обеспечивается тем, что в предлагаемом фиксаторе для арматурных стержней упругие ветви захватов выполнены в виде петель, плавно переходящих одна в другую, при этом одна часть петель образует захваты для фиксации стержней, а вторая соединяет между собой первую часть петель. Вторая часть петель может образовывать опору фиксатора в арматурной конструкции. Петли, образующие опору фиксатора, имеют прямолинейные участки, определяющие высоту этой опоры в арматурной конструкции. Петли, образующие захваты для разных фиксируемых стержней, могут иметь одинаковые или разные диаметры проемов. Фиксатор может быть выполнен из отрезка проволоки с постоянным сечением различной формы или из проволоки с периодическим профилем, формирующим соответствующий профиль проема каждой из петель, образующих захваты для стержней. Свободные концы отрезка проволоки могут быть соединены встык или внахлест или связаны между собой при помощи сварки или пайки. Изобретение поясняется чертежами: на фиг. 1 показан общий вид фиксатора, а на фиг. 2 показан фиксатор, установленный на арматурные стержни, перекрещивающиеся под углом 90. Фиксатор для арматурных стержней изготавливают из проволоки. Фиксатор состоит из U-образных захватов с упругими ветвями, выполненными в виде петель (1, 2), плавно переходящих одна в другую. Захваты с упругими ветвями служат для фиксации перекрещивающейся пары арматурных стержней и соединены между собой таким образом, что захваты для одного и того же фиксируемого стержня (4) расположены по оси размещения в них этого стержня в параллельных плоскостях, перпендикулярных указанной оси. Одна часть петель (1) образует захваты, предназначенные для фиксации одного из соединяемых стержней (4), а вторая часть петель (2), предназначена для соединения первой части петель (1) и опоры фиксатора в арматурной конструкции. От величины промежуточных прямолинейных участков проволоки (3) зависит высота (h) опоры соединенной арматурной конструкции и, следовательно, толщина защитного слоя бетона в железобетонных конструкциях. Свободные концы (5) проволоки сводят друг к другу и соединяют между собой встык или внахлест,сваривают, склеивают или спаивают. Фиксаторы изготавливают на универсальном гибочном оборудовании или на автоматах, предназначенных для гибки проволоки. Проволока для изготовления фиксатора разматывается с бухты и изгибается в различных плоскостях с помощью специальной оснастки. Радиусы петель (1) фиксатора могут быть одной величины, при соединении одинаковых по диаметру стержней (4). При соединении стержней (4) с различным диаметром радиусы петель (1), предназначенные для фиксации каждого стержня, изготавливаются в соответствии с его диаметром, при этом диаметры петель, расположенных на разных осях, отличаются по размеру. Для изготовления фиксатора используют проволоку с сечением различной формы, например круглым, овальным, прямоугольным, многогранным, в виде звездочки или периодического профиля.-1 009186 Опорные петли (2) выполняют различной длины за счет прямолинейного участка (3) и в зависимости от назначения фиксатора. Фиксатор устанавливают на арматурные стержни вручную или с помощью специальных устройств,прикладывая усилие к фиксирующим петлям в направлении стержней. Благодаря геометрии и упругим силам фиксирующих петель они сжимают и удерживают стержни, фиксируя их между собой. Источники информации: 1. RU 2149962, Фиксатор для арматурных стержней, 27.05.2000. 2. WO 94/29543, Двойной крюк для зажима пересекающихся стержней, 22.12.1994 3. SU 1486581, Фиксатор для соединения пересекающихся арматурных стержней, 15.06.1989 4. US 4110951, Фиксатор для соединения железобетонных стержней, 05.09.1978 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фиксатор для арматурных стержней, состоящий из U-образных захватов с упругими ветвями,служащих для фиксации перекрещивающейся пары арматурных стержней и соединенных между собой таким образом, что захваты для одного и того же фиксируемого стержня (4) расположены по оси размещения в них этого стержня в параллельных плоскостях, перпендикулярных указанной оси, отличающийся тем, что упругие ветви захватов выполнены в виде петель (1, 2), плавно переходящих одна в другую,при этом одна часть (1) петель образует захваты для фиксации стержней (4), а вторая (2) соединяет между собой первую часть петель (1). 2. Фиксатор по п.1, отличающийся тем, что вторая часть петель (2) образует опору фиксатора в арматурной конструкции. 3. Фиксатор по п.2, отличающийся тем, что петли (2), образующие опору фиксатора, имеют прямолинейные участки (3), определяющие высоту (h) этой опоры в арматурной конструкции. 4. Фиксатор по п.1, отличающийся тем, что петли (1), образующие захваты для разных фиксируемых стержней (4), имеют одинаковые или разные диаметры проемов. 5. Фиксатор по пп.1-4, отличающийся тем, что он выполнен из отрезка проволоки с постоянным сечением различной формы или из проволоки с периодическим профилем, формирующим соответствующий профиль проема каждой из петель (1), образующих захваты для стержней (4). 6. Фиксатор по п.5, отличающийся тем, что свободные концы (5) отрезка проволоки соединены встык или внахлест. 7. Фиксатор по п.6, отличающийся тем, что свободные концы (5) отрезка проволоки связаны между собой при помощи сварки или пайки.
